Методика поверки «ГСОЕИ. Анализаторы H2-Trans-ZO» (МП-273/04-2021)

В.А. Лапшинов

«07» июля 2021 г.

СОГЛАСОВАНО: руководителя ЛОЕИ «ПРОММАШ ТЕСТ»

Государственная система обеспечения единства измерений

Анализаторы H2-Trans-ZO

МЕТОДИКА ПОВЕРКИ

МП-273/04-2021

г. Москва, 2021 г.

• 1.1  Настоящая методика распространяется на Анализаторы H2-Trans-ZO (далее - анализаторы), изготавливаемые PRO-CHEM ANALYTIK, Германия и устанавливает методику их первичной поверки и периодической поверки.

• 1.2  При проведении поверки должна обеспечиваться прослеживаемость анализаторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах».

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице

1.

Таблица 1 - Операция поверки

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 3.1 При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C                                 от +15 до +25

относительной влажности окружающей среды, %                        от 30 до 80

атмосферное давление, кПа                                         от 84,0 до 106,7

мм рт. ст.                                        от 630 до 800

• 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый анализатор и средства измерений, участвующих при проведении поверки.

• 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Сведения о средствах поверки

Продолжение таблицы 2

• 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

• 6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 7.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - соответствие комплектности перечню, указанному в эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - анализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

• 7.2 Анализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 8.1 Подготовка к поверке

  • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 8.1.4 Выдержать поверяемые анализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 8.1.5 Подготовить поверяемый анализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.2 Опробование

• 8.2.1. При опробовании проверяют общее функционирование анализатора, для чего включают анализатор, после чего осуществляется процедура автоматического тестирования и анализатор переходит в режим прогрева, а после этого в режим измерений.

• 8.2.2. Анализатор считается прошедшим опробование, если во время тестирования отсутствуют сообщения об отказе и после окончания времени прогрева анализатор переходит в режим измерений (на дисплее отображается измерительная информация).

• 9.1 Определение погрешности анализатора

  • 9.1.1 Определение погрешности анализатора проводят в следующем порядке:

• 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б настоящей МП-273/04-2021;

• 2) Подают на вход анализатора ГС (таблица А.1 Приложения А, в соответствии с определяемым компонентом) с расходом (500 - 1000) см³/мин в последовательности -№№ 1-2-3-2-1-3;

• 3) После стабилизации показаний (через 3-5 минут после начала подачи ГС) фиксируют значение;

• 9.1.2 Значение приведенной погрешности (уь %) анализатора, рассчитывают по формуле (1):

Yt =        • 100 %,                      (1)

где С/ — установившиеся показания на дисплее анализатора в i-ой точке поверки, млн’¹;

Cf - действительное значение содержания определяемого компонента в i-й ГС, млн’¹;

Св - верхнее значение диапазона измерений, млн’¹.

• 9.1.3 Результат поверки считать положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В настоящей МП-273/04-2021.

• 9.2 Определение времени установления показаний

9.2.1 Определение времени установления показаний допускается проводить одновременно с определением погрешности по п. 9.1 при подаче ГС № 1 и ГС № 3 в следующем порядке:

• 1) подать на анализатор ГС № 3, зафиксировать установившееся значение показаний анализатора;

• 2) рассчитать значение, равное 0,9 от показаний анализатора, полученных в п. 1;

• 3) подать на анализатор ГС № 1, дождаться установления показаний анализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на анализатор продуть газовую линию ГС № 3 в течение не менее 3 мин., подать ГС на анализатор и включить секундомер. Зафиксировать время достижения показаниями анализатора значения, рассчитанного на предыдущем шаге.

• 9.2.2 Результат поверки считать положительным, если время установления показаний не превышает значений, указанных в таблице В.1 Приложения В настоящей МП-273/04-2021.

• 10.1 Результаты поверки оформляются протоколом, составленным в произвольной форме.

• 10.2 При положительных результатах поверки анализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке и знак поверки наносится на свидетельство о поверке.

• 10.3 При отрицательных результатах поверки анализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности с указанием основных причин.



  Г.С. Володарская

Разработчик:

Инженер по метрологии

Приложение А

Технические характеристики ГС, используемых при поверке анализатора

Таблица А.1 - Технические характеристики ГС, используемых при поверке анализатора

Приложение Б

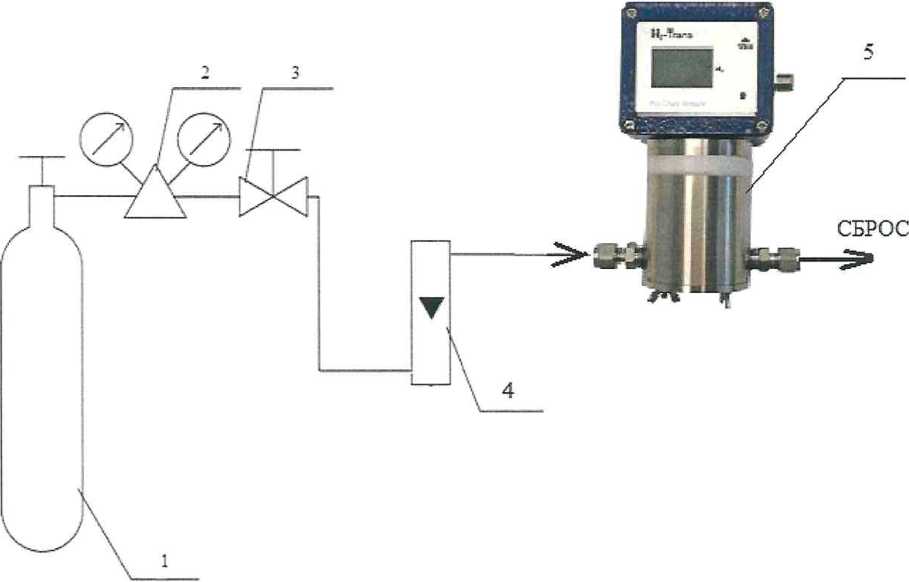

Схема подачи ГС, при поверке анализатора

• 1 - баллон с ГС или азотом;

• 2 - редуктор баллонный;

• 3 - вентиль тонкой регулировки;

• 4 - ротаметр (индикатор расхода);

• 5 -анализатор.

Рисунок Б.1 - Рекомендуемая схема подачи ГС, при поверке анализатора

Приложение В

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

8
