УТВЕРЖДАЮ

Начальник ФГБУ

«ГНМЦ» Минобороны России

_______________ В.В. Швыдун «____» ____________ 2016 г.

ИНСТРУКЦИЯ

Комплексы автоматические измерительные с фотофиксацией «Мобильный инспектор»

Методика поверки

2016 г.

1 ОБЩИЕ СВЕДЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на комплексы автоматические измерительные с фотофиксацией «Мобильный инспектор» (далее - комплекс) и устанавливает методы и средства его первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Перед проведением поверки комплекса провести внешний осмотр и операции подготовки его к работе.

  • 2.2 Метрологические характеристики комплекса, подлежащие проверке, и операции

поверки приведены в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение (контроль) метрологических характеристик:

3.1 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по широте и долготе при работе по сигналам КНС ГЛОНАСС/GPS при PDOP не более 4

8.3

да

да

3.2 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой шкалы времени (ШВ) со ШВ UTC (SU)

8.4

да

да

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или оттиск поверительного клейма на средстве измерений или в документации.

Таблица 2

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

8.3

Комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России»: пределы допускаемой абсолютной погрешности хранения значений координат пунктов комплекса относительно пунктов Федеральной астрономо-геодезической сети ± 20 мм.

8.4

Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

НАВСТАР  Бриз-МВ 14Ц814: средняя квадратическая погрешность

расхождения ШВ формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки комплекса допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ПР 50.2.012-94).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить при следующих условиях: - температура окружающего воздуха, ° С (К)

    20 ± 5 (293 ± 5);

    65 ± 15;

    100 ± 4 (750 ± 30);

    220 ± 4,4;

    50 ± 0,5;

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт . ст.)

- параметры питания от сети переменного тока:

- напряжение, В

- частота, Гц

  • 6.2 При проведении операций поверки на открытом воздухе должны соблюдаться условия, указанные в РЭ на поверяемый комплекс и средства поверки.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Поверитель должен изучить РЭ поверяемого комплекса и используемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

- проверить комплектность поверяемого комплекса (наличие интерфейсных кабелей, шнуров питания и пр.);

- проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) требуемые рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 ПРОВЕДЕНИЕ ПОВЕРКИ 8.1 Внешний осмотр

При внешнем осмотре проверить:

- отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность комплекса;

- исправность органов управления.

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность комплекса, органы управления находятся в исправном состоянии.

8.2 Опробование
  • 8.2.1 Расположить комплекс в месте с минимальным затенением радиовидимости верхней полусферы земного пространства.

  • 8.2.2 Включить комплекс нажатием кнопки включения/выключения на боковой панели корпуса комплекса.

  • 8.2.3 Запустить приложение «Мобильный инспектор». Запустить режим «Поверка» в настройках приложения.

  • 8.2.4 Осуществить фотофиксацию транспортного средства с произвольным государственным регистрационным номером. В процессе осуществления фотофиксации проверить наличие корректного значения долготы и широты (в верхней части экрана) места нарушения.

  • 8.2.5 После завершения фотофиксации открыть пакет данных фотофиксации на сервере приложений комплекса. Для этого надо пройти по адресу http://213.33.146.142:8020/. Ввести логин/пароль iivanov1/qrsOkn0t. Перейти в раздел «Настройки/Логи», открыть файл address_trace-yyyy-mm-dd.log», с текущей датой в названии файла (yyyy-mm-dd соответствует году, месяцу, дню месяца проведения проверки).

  • 8.2.6 Просмотреть пакет данных. Просмотреть поле «Longitude», просмотреть поле «Latitude». После этого открыть http://213.33.146.142:8020/adminer.php. В форму входа ввести данные: System: PostgreSQL, Server: 127.0.0.1, Username: mji_user, Password: iddqd225, Database: madi. Перейтивраздел «SQL запрос». Ввести следующий запрос «SELECT * FROM documents WHERE doc_type='AutoPhotofixation' order by doc_ctime desc;». Выбрать в списке созданный документ. Просмотреть поле «Longitude», просмотреть поле «Latitude».

  • 8.2.7 Результаты опробования считать положительными, если поле «Longitude» непустое и содержит корректное значение долготы места нарушения, поле «Latitude» непустое и содержит корректное значение широты места нарушения.

  • 8.3 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по широте и долготе при работе по сигналам КНС ГЛОНАСС/GPS при PDOP не более 4

    • 8.3.1 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения по широте и долготе при работе по сигналам КНС ГЛОНАСС/GPS и при значении геометрического фактора (PDOP) рабочего созвездия НКА не более 4 выполнить на геодезическом пункте из состава комплекса геодезических базисов ФГУ «32 ГНИИИ Минобороны России» и использовать в качестве контрольных значения координат геодезического пункта.

    • 8.3.2 Комплекс установить на геодезическом пункте из состава комплекса геодезических базисов ФГУ «32 ГНИИИ Минобороны России».

    • 8.3.3 Включить комплекс нажатием кнопки включения/выключения на боковой па-нели корпуса комплекса.

    • 8.3.4 Запустить приложение «Мобильный инспектор». Запустить режим «Поверка координат» в настройках приложения.

    • 8.3.5   Визуально наблюдать запись измерительной информации комплексом с

интервалом одно измерение в секунду в течение 20 минут.

  • 8.3.6 Для получения измерительной информации пройти по следующей ссылке «Мои файлы» > «ru.altarix.madi» > «files» > «gps_log.txt».

  • 8.3.7 Обработать измерительную информацию комплекса при условии PDOP не более 4.

    • 8.3.7.1 Определить систематическую погрешность измерений составляющих координат, например, для координаты B (широты), по формуле:

(1)

где N - количество измерений;

DBi - последовательность i - некоррелированных результатов абсолютных погрешностей измерений координаты B на интервалах наблюдений (не менее 1000 измерений), определяемых одинаковым числом НКА в обработке при PDOP не более 4.

Аналогично определить средние значения долготы и высоты.

  • 8.3.7.2 Определить систематическую погрешность измерений составляющих координат, например, для координаты B (широты), по формуле:

-   1 N

Ав = — I Ав,,                                (1)

Ni=1

где N - количество измерений;

DBi - последовательность i - некоррелированных результатов абсолютных погрешностей измерений координаты B на интервалах наблюдений (не менее 1000 измерений), определяемых одинаковым числом НКА в обработке при PDOP не более 4.

Аналогично определить средние значения долготы.

  • 8.3.7.2 Определить СКО результата измерений составляющих координат, например, для координаты B (широты), по формуле:

    sB =

    — I,[ Ав i - 0 ".

    (2)

Аналогично определить СКО результата измерений долготы и высоты.

  • 8.3.7.3 Перевести рассчитанные значения погрешностей определения широты и долготы из угловых секунд в метры по формулам:

- для широты:

. м ) = 2      a(1 - e2)         0,5"- п .

в = ' (1 - e2 sin2 ф)3/2 -180 - 3600"В

- для долготы:

. z ч _ a - cos ф        0,5"- п

AL (м) = 2 - .             ---Л

ф - e2 sin2 ф 180 - 3600"   L-

где a - большая полуось эллипсоида. м;

e - первый эксцентриситет;

ЛВ - текущая широта, рад; Al - текущая долгота, рад.

  • 4.3.7.4 Определить абсолютную погрешность (по уровню вероятности 0,95) определения широты:

А = В + 2 О в| .                                (5)
  • 4.3.7.5 Аналогично определить абсолютную погрешность (по уровню вероятности 0,95) определения долготы.

  • 8.3.8 Результаты поверки считать положительными, если доверительные границы абсолютной погрешности (при вероятности 0,95) определения координат местоположения при работе по сигналам КНС ГЛОНАСС/GPS и при значении геометрического фактора (PDOP) рабочего созвездия НКА не более 4 не превышают: по широте 15 м, по долготе 15 м.

  • 8.3.9 При невыполнении условий п. 8.3.8 поверяемый комплекс бракуется и отправляется в ремонт.

8.4 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ со ШВ UTC (SU)

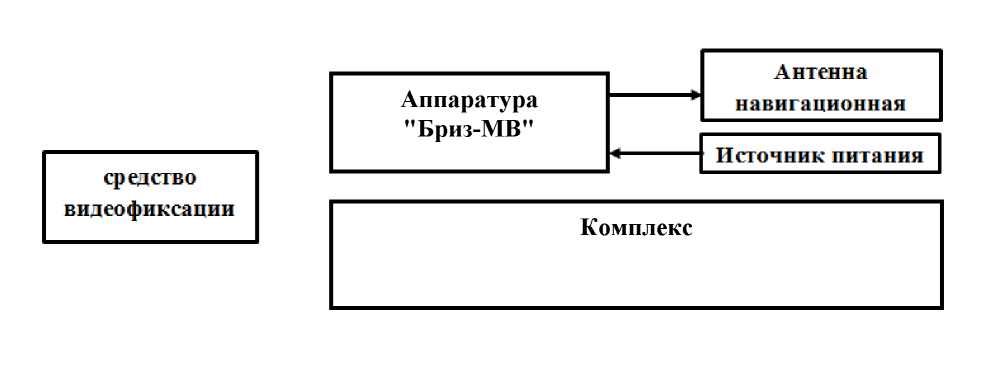

8.4.1 Собрать схему в соответствии с рисунком 1.

Рисунок 1 - Схема проведения измерений при определении абсолютной погрешности

синхронизации формируемой ШВ со ШВ UTC (SU)

  • 8.4.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на аппаратуру потребителей спутниковых навигационных систем ГЛОНАСС и НАВСТАР «Бриз-МВ» 14Ц814 подготовить их к работе. Настроить аппаратуру потребителей спутниковых навигационных систем ГЛОНАСС и НАВСТАР «Бриз-МВ» 14Ц814 на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

  • 8.4.3 Запустить приложение «Мобильный инспектор». Провести синхронизацию комплекса со ШВ сервера запустив режим «Серверное время».

  • 8.4.4 В течение не менее десяти минут снимать на средство видеофиксации табло аппаратуры «Бриз-МВ» и экран комплекса с индикацией шкалы времени.

  • 8.4.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (6), (7):

(7)

где Тдейств - действительное значение интервала времени, с;

T(j) - измеренное значение интервала времени, с;

N - количество измерений.

  • 8.4.6 Определить СКО случайной составляющей погрешности измерения интервала времени:

N2

'%№(/)-dT)-

От

N-1

(8)

8.4.7 Определить времени по формуле(9):

погрешность (по уровню вероятности 0,95) измерения интервала

Пт = ±(|dT\ + 2 • ^т ),

(9)

  • 8.4.8 Результаты поверки считать положительными, если значение абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой комплексом ШВ со ШВ UTC (SU) находится в пределах ± 2 с.

  • 8.4.9 При невыполнении условий п. 8.4.8 поверяемый комплекс бракуется и отправляется в ремонт.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки комплекса выдается свидетельство установленной формы. На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.2 Параметры, определенные при поверке, заносят в формуляр на комплекс.

  • 9.3 В случае отрицательных результатов поверки поверяемый комплекса к дальнейшему применению не допускается. На него выдается извещение о его непригодности к дальнейшей эксплуатации с указанием причин забраковывания.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России                            И.А. Дрига

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России                           Р.М. Васильев
