Руководство по эксплуатации «Руководство по эксплуатации Мегаомметры ЦС0202 Раздел 5. Методика поверки» (Код не указан!)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Раздел 5. Методика поверки

УТВЕРЖДАЮ

ш инженер - заместитель ателяугравления ОАО гомметр» И. Середа

г.

МЕГАОММЕТРЫ ЦС0202

Руководство по эксплуатации

Ба 2.722.062 РЭ

Разработал

Проверил

Гл. конструктор Нормоконтроль

• A. П. Зотов

• B. Н. Швец

П. Д. Довгань

Г. Г. Близнюк

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на мегаомметры ЦС0202 (далее - мегаомметры), и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

• 1.3 Основные метрологические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические характеристики

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки мегаомметр бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых мегаомметров с требуемой точностью.

Таблица 3

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого мегаомметра необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения поверяемого мегаомметра и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым мегаомметром в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с поверяемым мегаомметром в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

• 6.3 Для контроля атмосферного давления использовать барометр-анероид метеорологический БАММ-1.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые мегаомметры, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать мегаомметры в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 7.2 Для питания мегаомметров использовать использовать штатные (входящие в комплект) источники питания постоянного тока - аккумуляторы типоразмера АА (8 шт).

• 8.1 Внешний осмотр

При проведении внешнего осмотра мегаомметров проверить:

• - соответствие комплектности требованиям руководства по эксплуатации;

• - отчетливую видимость маркированных знаков и символов;

• - отсутствие неудовлетворительных креплений деталей и электрических соединений;

• - отсутствие трещин, царапин, загрязнений и других изъянов, мешающих считыванию показаний;

• - отсутствие грубых механических повреждений наружных частей мегаомметра.

Результат внешнего осмотра считать положительным, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности и сопротивления изоляции

  • 8.2.1 Проверка электрической прочности изоляции

• 1) Электрическую прочность изоляции мегаомметра и шнуров проверять на установке мощностью не менее 0,25 кВ-A - пробойной установке УПУ-10.

• 2) Испытательное напряжение переменного тока частоты 50 Гц подавать:

• - между соединенными вместе измерительными контактами мегаомметра и металлической фольгой, плотно прилегающей к поверхности мегаомметра;

• - между токопроводящими контактами шнура и металлической фольгой, плотно прилегающей к поверхности наконечников шнура.

Металлическая фольга не должна покрывать зону расположения измерительных контактов на расстоянии до 20 мм.

• 3) Испытательное напряжение плавно поднимать до 5,2 кВ и выдерживать в течение 1 мин, после чего плавно уменыпають до нуля. Время контролировать с помощью секундомера механического СОПпр-2а-3.

Результаты считать положительными, если не произошло пробоя изоляции мегаомметра и наконечников шнуров.

• 8.2.2 Проверка электрического сопротивления изоляции

• 1) Электрическое сопротивление изоляции измерять в точках, указанных в 8.2.1 мегаомметром с измерительным (рабочим) напряжением 2500 В - мегаомметром ЭС0202/2;

Результаты считать положительными, если показания мегаомметра составляют не менее 40 МОм.

г

• 8.3 Опробование и подтверждение соответствия программного обеспечения.

  • 8.3.1 Опробование проводить в следующей последовательности:

• 1) При опробовании мегаомметра проверять:

• - диапазоны показаний и измерения;

• - наличие в памяти мегаомметра результатов предыдущих измерений;

• - время автоматического отключения мегаомметра.

• 2) Диапазон измерения проверять при определении относительной основной погрешности.

Опробование проводить при помощи меры-имитатора Р40116.

Проверку диапазона показаний проводят по схеме рисунка 1, в которой вольтметр VI отключен, путем измерения мегаомметром сопротивлений Rx~0, Rx^=c° и Rx=50 ГОм при измерительном напряжении 1000 В. На дисплее мегаомметра должно индицироваться, соответственно: R=0; R>200 GO и результат измерения сопротивления 50 ГОм.

Наличие в памяти мегаомметра результатов предыдущих измерений и времени автоматического отключения проводить в следующей последовательности:

• - нажать и отпустить кнопку ПИТАНИЕ;

• - нажать 10 раз кнопку « А » или « ▼ »;

• - включить секундомер механический СОПпр-2а-3 после последнего нажатия кнопки.

При каждом нажатии кнопки «▼» на дисплее должно индицироваться значение сопротивления и измерительного напряжения предыдущего измерения, а отключение мегаомметра от сети питания (прекращение свечения дисплея) должно осуществляться за

(1,5-2) мин после последнего нажатия кнопки.

Результаты считать положительными, если соблюдаются вышеуказанные требования.

• 8.3.2 Подтверждение соответствия программного обеспечения (далее - ПО).

Подтверждение соответствия ПО не проводится, т.к. ПО заносится во внутреннюю память микроконтроллера мегаомметров предприятием-изготовителем и недоступна для потребителя (обеспечивается механическим опломбированием мегаомметра) и конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Контроль измерительного напряжения

1) Контроль измерительного напряжения, установленного на мегаомметре, проводить по схеме рисунка 1 и таблицы 4 при помощи меры-имитатора Р40116 (далее -Р4011)и вольтметра С502.

где VI - вольтметр С 502 - рабочий эталон.

Рисунок 1 - Схема опробования, контроля измерительного напряжения, определение относительной основной погрешности измерений электрического сопротивления изоляции

Таблица 4

2) Поочередно, при каждом значении установленного напряжения, выставлять на мере-имитаторе значения сопротивлений по таблице 4 и проводить измерения по методике 8.4.2 в ручном режиме, фиксируя напряжение на Р40116 по вольтметру VI.

Результаты считать положительными, если измерительное напряжение отличается от напряжения, установленного на дисплее мегаомметра, не более чем на ± 10 %.

• 8.4.2 Определение относительной основной погрешности измерений электрического сопротивления изоляции

• 1)  Определение относительной основной погрешности измерений электрического сопротивления изоляции проводить путем сравнения показаний мегаомметра со значением электрического сопротивления рабочего эталона по схеме рис. 1, в которой вольтметр VI отключен, при помощи меры-имитатора Р40116.

• 2) Относительную основную погрешность определять при следующих значениях электрического сопротивления: 200 кОм, 10 МОм, 100 МОм, 1000 МОм при измерительном напряжении 100 В и 2,5 МОм, 100 МОм, 1000 МОм, 10 ГОм, 100 ГОм при измерительных напряжения 1000 и 2500 В в следующей последовательности:

- установить на рабочем эталоне значение электрического сопротивления R_io, Страница 8 из 10

соответствующее измеряемому электрическому сопротивлению контролируемой точки;

• - установить требуемое измерительное напряжение;

• - нажать кнопку ИЗМ и по истечению 15 с с момента появления первого результата измерения в каждой контролируемой точке из 3-5 следующих друг за другом показаний фиксировать показание R_imax, максимально отличающееся по модулю от измеряемого сопротивления 7?,о;

• - отпустить кнопку ИЗМ;

• - подсчитать относительную основную погрешность (J,) в z-той контролируемой точке, в процентах, по формуле (1):

,₁₀₀о_/о

где R_i0- эталонное значение электрического сопротивления;

Rimax~ измеренное значение электрического сопротивления.

• 3) Провести измерение электрического сопротивления 100 МОм при измерительном напряжении 1000 В в автоматическом режиме измерения и в режиме измерения сопротивления изоляции объекта с большой электрической емкостью (Ru) и подсчитать относительную основную погрешность (S,), в процентах, по формуле (2):



  Ru -100

  100

  •100%

  (2)

где Ru - измеренное значение электрического сопротивления в режиме измерения сопротивления изоляции объекта с большой электрической емкостью.

В режиме работы на емкость измеряемое сопротивление 100 МОм шунтировать емкостью 0,5 мкФ с рабочим напряжением 1 кВ.

Результаты считать положительными, полученные значения погрешности при всех режимах работы не превышают ± 2,5 %.

• 8.4.3 Определение основной погрешности измерений среднеквадратического значения напряжения переменного тока промышленной частоты (50±0,5) Гц (далее -напряжения)

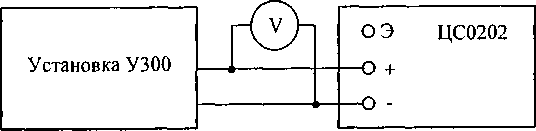

1) Основную абсолютную погрешность измерений напряжения проводить путем сравнения показаний значения напряжения на дисплее мегаомметра Uu со значением напряжения, отсчитанного по рабочему эталону Пэ в точках: 40,100, 200, 300, 400 и 500 В по схеме рисунка 2 при помощи установки для поверки амперметров и вольтметров на постоянном и переменном токе У300 (далее - установка У300) и вольтметра Д5081, Д5082.

где V - вольтметр Д5081, Д5082 - рабочий эталон

Рисунок 2 - Схема определения основной абсолютной погрешности измерений напряжения

2) Основную абсолютную погрешность мегаомметра в режиме измерения напряжения вычислять по формуле (3):

где Uy - измеренное значение напряжения;

(7э - эталонное значение напряжения.

При напряжении (40 + 5) В нажимают кнопку ИЗМ и убеждаются, что измерение сопротивления изоляции заблокировано.

Результаты считать положительными, если полученные значения погрешности при измерении напряжения не превышают ± 12,5 В.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки на свидетельство о поверке и оттиск поверительного клейма на корпус мегаомметра в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Ведущий инженер отдела испытаний ООО «ИЦРМ»

где f/u - измеренное значение напряжения:

Uj — эталонное значение напряжения.

При напряжении (40 + 5) В нажимают кнопку ИЗМ и убеждаются, что измерение сопротивления изоляции заблокировано.

Результаты считать положительными, если полученные значения погрешности при измерении напряжения не превышают ± 12,5 В.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки на свидетельство о поверке и оттиск поверительного клейма на корпус мегаомметра в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.



  Е.С. Устинова

Ведущий инженер отдела испытаний ООО «ИЦРМ»

Страница 10 из 10
