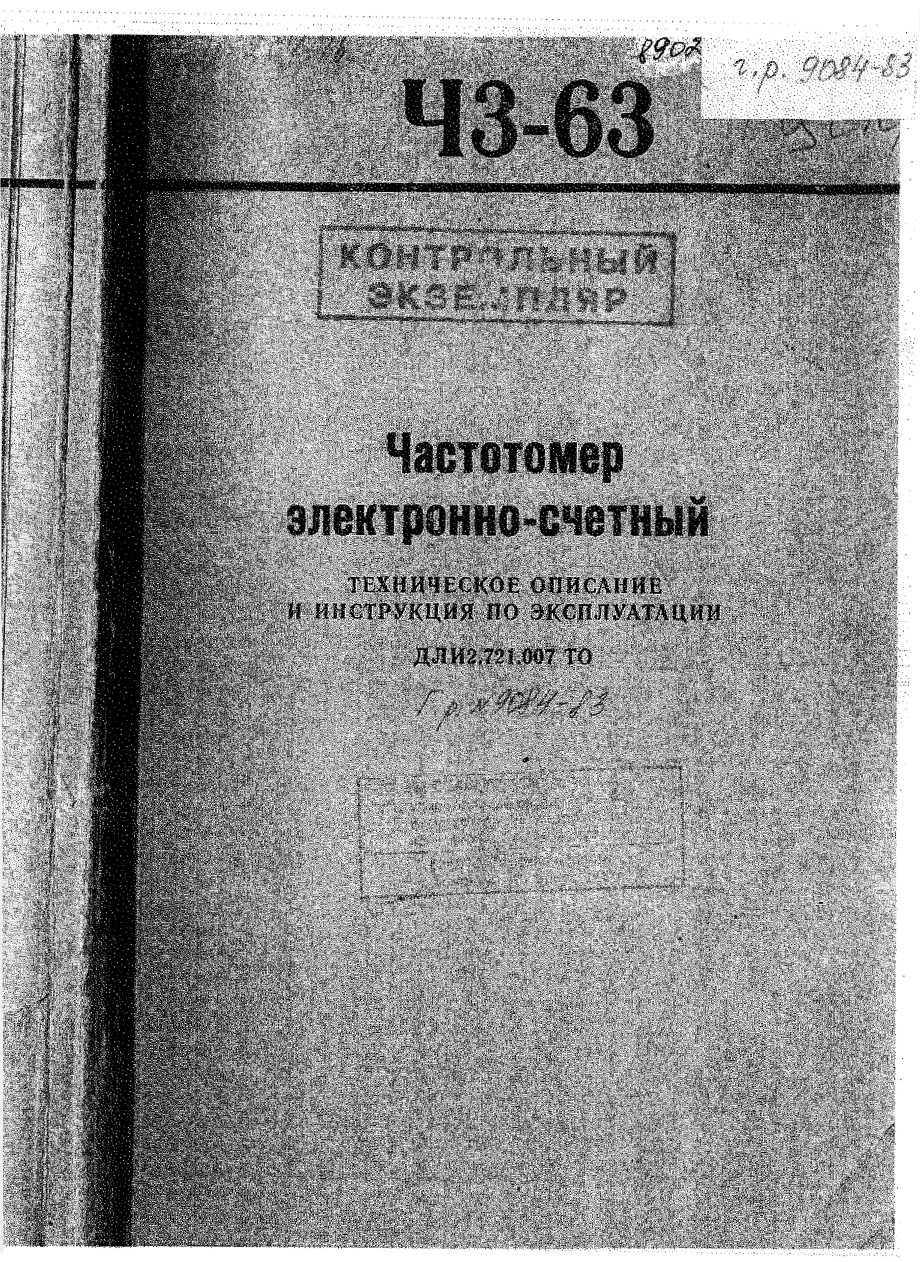

ДЛИ2;721М7 ТО

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Date of print 11-05-2021-09/28/15

  • 11.2.4. При длительной эксплуатации или хранении прибора (более 1 года) может создаться положение, при котором уход частоты опорного генератора при проведении поверки не удается выбрать с помощью корректора. В этом случае подстройку частоты оперного генератора произведите подбором и заменой дросселя Др 1 кварцевого генератора. Для этого необходимо:

по истечении времени установления рабочего режима, равного 2Ь, с ломощыо аппаратуры (см. рис. 8) измерить частоту опорного генератора при крайних положениях корректо-

ра и установить его в такое положение ратора равнялась среднему значению

ч тоб ы ч а с то та ген е-измеренных частот

fi+fs .

(9)

" 2 ’

выключить прибор и извлечь и.з него кварцевый генератор; заменить дроссель Др1, который находится внутри подо

гревателя. При этом следует учитывать, что увеличение индуктивности дросселя приводит к уменьшению частоты генератора, н наоборот. Изменение величины индуктивности

ты генератора примерно на (3—5) ■ Ю-7;

собрать кварцевый генератор, подключить его к прибору

дросселя на 1 pH изменяет относительное отклонение часто-и прогреть у течение 21т;

проверить возможность установки частоты опорного генератора с относительной |(ОгрелипТк'тью нс частоте не более' ±1- 10 8 ф методике, приведенной в п. 13.3.3.1;

при необходимости произвести повторно операцию подбо-1 ра дросселя Др1 кварцевого генератора.

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

12.1. Общие указания

  • 12.1.1. Техническое обслуживание производится лицами, Я непосредственно эксплуатирующими прибор, для обеспечения Я его работоспособности в течение эксплуатации.

  • 12.1.2. Порядок технического обслуживания включает в Я себя:

внешний осмотр прибора;

проверку общей работоспособности прибора.

  • 12.1.3. Внешний осмотр прибора проводится один раз a J год и после ремонта. Осмотр производится при вынутой из-Ж

    сети вилке шнура питания прибора.

Проверяется: крепление переключателей и тумблеров, плавность их действия и четкость фиксации, крепление разъемов и ручек управления; состояние лакокрасочных и гальванических покрытий;, исправность кабелей, придаваемых к прибору.

  • 12.1.4. Проверка общей работоспособности прибора проводится перед измерениями. При этом прибор проверяется в режиме самоконтроля в соответствии с п. 10.1.2.

  • 12.1.5. Техническое обслуживание рекомендуется проводить перед периодической поверкой прибора.

  • 13. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства поверки частотомера.

Рекомендуемый межповсрочпый интервал периодической поверки — нс более 12 месяцев.

  • 13.1. Операции и средства поверки

    • 13.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 9.

Средства поверки

Таблица 9

Номер пункта раздела поверки

  • 13.3.1.1

13.3.2

  • 13.3.2.1

  • 13.3.2.2

Наименование операций, производимых при поверке

Внешний осмотр

Опробование:

Проверка самоконтроля

(п. 2.14}

Проверка измерения прибором частоты (и. 2.1)

13.3.2.3

13.3.3

Проверка измерения прибором периода (п. 2.7)

Определение, метрологических параметров:

Поверяемые отметки) .

1,10, .100 kHz

1 и 10 MHz

для входа А; для:входа В 200,: 400. 600. ;

800 и 1000 MHz

: Допускаемые значения ; погрешностей или продельные значения on ре д гл я см ы х па раметров

± I ед. счета

0,03 V для сигнала синусоидальной формы:

0,1 V для сигнала импульсной формы

0,03 V для сигнала сантсойлальной формы;

6,1 V для сигнала '. импульсной формы

образцовые

вспомогательное

ВЗ-48

С1-65А

ГЗ-ПО

Г4-117

Г5-56

Г5-59

Продолжение табл. 9

Номер пункта раздела поверки

И а п мс-нова 11 не операций, производимых при поверке

■ . ' Д                ■ '           : )

Поверяемые:

■отметки

Допускаемые значения погрешностей йлп предельный значения о п р е д е л я е м ы х 1 i а р а м с т р о в

..

Средства поверки

: образ- .

Новые

вспомогательные

13.3.3.1

Определение относительной по-

. : : • . :

i                     ' ' ■                      . - >

■ 5 MHz :

13.3.3.2

грешности по частоте за 12 нес

■ ±5-10.....7

41-69

47-12

и подстройка частоты опорно-

■ ■ ;■ . ' : : :

J 5 MHz :

ИЛИ

43-54

то генератора !::п. 2.3, 2.4)

±l-10--s. ■

СЧВ 74

13.3.3.3

Определение сисгавляюшей погрешности измерения частоты по-за дискретности счета (ш 2.2)

200 MHz ■'■ для входа А ■

■ ®0 MHz - } для входа В:

Д: 1 ед. счета

± 1 од. счета

46-31

.   46-2

B3-52.il или

B3-43

13.3.3.4 .

Олрсдел;лше спетавлшошей погрешности измерения периода (п. 2.8}

: 100 Hz :

■   : 100.: kHz ■

ГЗ-ПО

. ВЗ-48

npiu 'чашш: 1, Вместо указанных, в Таблице образцовых н вспомогательных средств поверки разрешается) применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2. Все средства поверки, должны быть исправны, поверены и иметь свидетельства I (отметки в'формулярах или паспортах) о государственной или ведомственной поверке.

Основные технические характеристики средств поверки приведены в табл. 10.

Таблица 10

Наименование. . средствповерхн

Основные • технические характеристики средства поверки

4 о s g й

1 Примечание

пределы измерения

погрешность

Милливольтметр . переменного тока

Пределы измерения от 0,3 mV до iO V в диапазоне частот от. 10 Ну. то 10 MHz

±2,5%

± 4 %

03-48

-! . Милливольтметр    пере-

Пределы измерь-

.• ±6% •

1/03-52/1

мешгого тока

:<ия . 0,01—3 V в диапазоне частот от ■ 10 кН/, до 1000 MHz

±10%

±25%

ИЛИ

B3-43

Частотомер электронно-

И з м е реи не ч а стоты

±5-10 7ж

43-54

счетный

до 150 MHz ■

±1 ед. счета

41-69

Стандарт частоты

Сигнал частотой

■ ± 1 -10-10

тда .

5 MHz    .'

за Г « ‘

‘/СЧВ. 74

Умножитель частоты синтезаторный

Диапазон частот

50—400 MHz '

Погрешность сворного сигнала •

46-2

Синтезатор частоты

Выдача сигнала

. .50 MHz     .

То же .

Чб-ЗГ или 46-71V

V.Компаратор частоты

Сличение частоты

5 MHz

То же'

47-12

\! Осциллограф универсальный широкополосный

Полоса пропускания 0—250 MHz

Измерения амплитуды ■   3%'

Измерения амплитуды ■5%

С1-75

\/ Осциллограф

Диапазон частот 0—50 MHz

CI-65A

1 eih ратср сигналов высокочастотный

Диапазон частот

0,1—30 MHz

2%

1'4-117

Генератор сигналов вы-. сокочастотиый

Диапазон частит

10—40!) MHz

1%

Г4-107Л

Генератор сигналов прецизионный

Диапазон частот от 0,01 Hz до 2 MHz

± 3-10- Чи

ГЗ-110

■ 1еисратор сигналов вы-; сокочастотный

Диапазон частот

0,4—1,2 GHz

0,5%

Г4-76Л

Генератор импульсов

Частота следования 0,1—10s Hz

5%

Г5-56

Генератор импульсов

.Частота следо

вания

1 kHz—200 MHz

ю%

Г5-59

13.2. Условия поверки и подготовка к ней

  • 13.2.1. При проведении операций поверки должны соблюдаться следующие'условия:

температура окружающего воздуха, К (°C) — :293±5 (20+5);

относительная влажность воздуха 30—80%; атмосферное давление 84—106 кРа;

напряжение источника питания (220+4,4) V (50±0,5) Hz.j . Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

■Рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

  • 13.2.2. Перед проведением операций позерки необходимо выполнить следующие подготовительные работы:

■ . произвести внешний осмотр прибора;

проверить .комплектность прибора (кроме ЗИП) и наличие технической документации;

разместить прибор ла рабочем месте, обеспечив при этом удобство работы, и исключив попадание па прибор прямых солнечных лучей; ■                          ■     ■

выполнить требования пп.9.2—9.4 раздела 9;

до начала электрических измерений включить прибор и прогреть в течение ле ven.ee Тп.

  • 13.3. Проведение поверки

  • 13,3.!. Внешний осмотр

.13.3.1.1. При проведении внешнего осмотра должны быть проведены все операции по п. 7.7;

изделия, имеющие дефекты, бракуются и направляются в ремонт. ■                                     '                            ■

13.3.2. Опробование

. 13.3.2.1. Произведите, проверку прибора в режиме само-? .контроля. Для этого установите ручку ВРЕМЯ ИНД в положение, удобное для отсчета,'включите'кнопку « Д » (контроль), переключателя .РОД РАБОТЫ и произведите отсчеты с цифрового табло прибора при различных положениях переключателей ВРЕМЯ СЧЕТА ms/МНОЖ и МЕТКИ ВРЕМЕНИ, s. Результаты измерений, должны соответствовать-приведенным в табл. 3 или не отличаться от лих более чем Па ±1 ед, счета.

Произведите контроль цифрового табло прибора путем нажатия кнопки «ПУСК \!^ » — при этом во всех разрядах табло должна высветиться цифра «8».   ■

  • 13.3.2.2.: Проверка диапазона измеряемых частот по входу А производится с помощью генераторов ГЗ-110,  Г4-117,

Г4-107А при синусоидальной форме сигнала и генераторов импульсов Г5-56 и Г5-59 при импульсной форме сигнала.

Измерения производятся но схеме, приведенной на рис. 6.

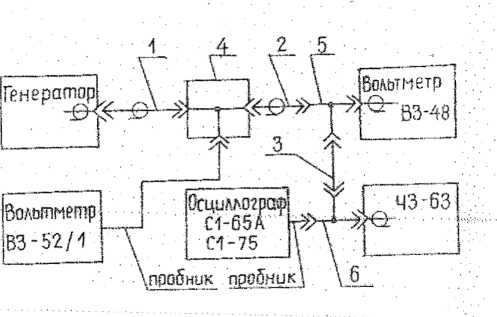

Структурная схема соединения приборов при проверке диапазона измеряемых частот

J, 2, 3 — кабели соединительные (ил ЗИП прибора);

4     — тройниковый переход ТП-120 (из ЗИП вольтметра ВЗ-52/1);

5, 6   — тройник типа СР-50-95Ф.

Рис. 6.

Измеряемый сигнал подается на вход А прибора, включается кнопка «;’» переключателя РОД РАБОТЫ, переключатель выбора входов «А—В» устанавливается в положение «Л», переключатель «1:171:10» — в положение «1:1». Устанавливается минимально необходимое значение напряжения входного сигнала и производятся измерения на частотах 0,1 и 10 Hz, 10 kHz, I, 10. 50, 100, 150 и 200 MHz, при этом ручка УРОВЕНЬ должна находиться посредине зоны, в которой прибор дает правильные показания. При измерении частот 0,1 и 10 Jlz переключатель «~/.—» установить в положение « —». на остальных частотах положение переключателя безразлично.

.При измерении сигнала частотой 1 ЛАН/ и ниже переключатель « М/.Л»'установите в положение « Л », на более, высоких частотах в положение «    ».

При измерении частот 10 MHz и выше переключатель «1 MQ/5OS2» установите в положение «50Q», при измерении более низких частот т- в положение «1 МЙ». ■

Напряжение входного сигнала контролируется: при синусоидальной форме сигнала — по вольтметрам ВЗ-52/1 и ВЗ-48; при импульсной форме сигнала — но генератору или по осциллографам СГ-65А и С1-75.

Проверка диапазона измеряемых частот по входу В производится с помощью генераторов Г4-107А и Г4-76А.) Измеряемый сигнал подается на вход В прибора, переключатель выбора входов «А—В» устанавливается в положение «В». Устанавливается минимально необходимое значение напряжения входного сигнала и производятся измерения на частотах 200, 400, 600, 800 и 1000 MHz. Напряжение входного сигнала контролируется по вольтметру ВЗ-52/1.

Результаты проверки считаются удовлетворительными,' если прибор.производит измерения указанных частот при напряжении входного сигнала не более:

0,03 V — для сигнала синусоидальной формы;

0,1 V — для сигнала импульсной формы.:

  • 13.3.2.3. Диапазон измеряемых периодов проверяется с. помощью генераторов ГЗ-1 ГО и Г4-ГГ7 при синусоидальной" форме сигнала и генераторов импульсов при импульсной форме сигнала. Измерения производятся по схеме, приведенной на рис. 7.

Структурная схема соединения приборов при определении диапазона измеряемых периодов

1, 2 — кабели соединительные (из ЗИП прибора);

3, 4 — тройник типа СР-50-95 Ф.

Рис. 7.

Измеряемый сигнал подается на вход Б прибора, включается кнопка «Т» переключателя РОД РАБОТЫ, переключатель «1:10» устанавливается в положение «1:1». .'Устанавливается минимально необходимое значение напряжения входного сигнала и производится Измерение периода частот 0,01, 1,10 Hz, 1, 100 kHz, I n 10 MHz, при этом ручка УРОВЕНЬ должна находиться посредине зоны, в которой прибор дает правильные показания. При измерении периода частот 0,01, 1 и 10 Hz, переключатель «~/=» устанавливается в положение      на остальных частотах положение пере

ключателя безразлично. Переключатель « .п.;сг » устанавливается в зависимости от полярности импульсного сигнала (при синусоидальной форме сигнала положение переключателя безразлично).

Напряжение входного сигнала контролируется: при синусоидальной форме сигнала — по вольтметру ВЗ-48, а на частотах до 10 Hz устанавливается по аттенюатору генератора ГЗ-110; при импульсной форме сигнала — по осциллографу С1-65Л или по шкале генератора.

Результаты проверки считаются удовлетворительными, если прибор производит измерение периода указанных частот при напряжении входного сигнала не более:

0,03 V — для сигнала синусоидальной формы;

0,1 V — для сигнала импульсной формы.

  • 13.3.3. Определение метрологических параметров

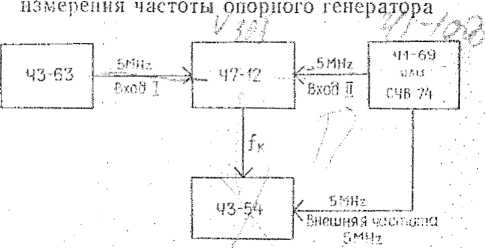

13.3.3,1. Определение относительной погрешности по частоте опорного генератора за 12 мес. произведите по истечении времени установления рабочего режима, равного 2 11, путем измерения частоты выходного сигнала с помощью аппаратуры, собранной во структурной схеме (рис. 8).

Структурная схема

, Ряс. 8.

Сигнал с разъема «5 MHz» поверяемого прибора подайте на разъем ВХОД I компаратора 47-12. С источника образцовой частоты, которым является стандарт частоты 41-69 (С4В 74), подайте сигнал частотой 5 MHz на разъем ВХОД И компаратора и разъем «5 MHz» частотомера 43-54, использующего этот сигнал .вместо собственного опорного генератора. С разъема ВЫХОД Г MHz компаратора сигнал частотой fit подайте на вход А частотомера 43-54, работа!ощего в режиме измерения частоты при времени счета 1 или 10 s. Для повышения достоверности результатов измерения запишите нс менее 10 последовательных показаний частотомера и найдите их среднее арифметическое значение 1КЯ по формуле:

п

X f Kt

(10) П

где ГК1 — значение частоты выходного сигнала компаратора единичного измерения, Hz;

п — число проведенных единичных измерений.

Относительная погрешность по частоте определяется по формуле:

е 1кЛ ^КН

где М - коэффициент умножения компаратора (М = 2-10й);

[   — значение частоты компаратора, соответствующее

номинальному значению частоты опорного гене-рЗТ0|)3 (1ки 10й Hz).

f„ - номинальное значение частоты опорного генератора (1„ =5-!06 Hz).

Результаты проверки считаются удовлетворительными, если относительная погрешность по частоте опорного генератора за межповерочный интервал 12 мое не более ±5-10~7. (Время 12 мес отсчитывается с момента предыдущей поверки, когда действительно значение частоты опорного генератора было установлено с погрешностью не более ±1 • К)-8).

  • 13.3.3.2. После определения относительной погрешности по частоте опорного генератора произведите установку его частоты с погрешностью не более ±1-10 я. Подстройка частоты опорного генератора производится путем вращения шлица потенциометра с надписью КОРРРКЦ 4ЛСТ на задней панели прибора.

После проведения подстройки частоты кварцевого генератора произнести опломбирование отверстия, в которое вы-

Date of print 11 -05-2021 -09/28/15

веден шлиц КОРРЕКЦ ЧАСТ, с помощью пломбировочной шайбы, укрепленной напротив него, .

При длительной .эксплуатации или .хранении прибора может создаться положение, при .котором уход частоты кварцевого генератора не удается выбрать с помощью корректо-

■a

ра. В этом Случае подстройку частоты кварцевого генерато- j ра произведите подбором и. заменой элементов кварцевого А генератра по методике, изложенной в п. 11.2.4. ;              j

' После установки частоты опорного. генератора прибор 1 выключают на .30 min, затем снова включают-и по. истече-' 4 ним времени установления. рабочего режима, равного 2h, . 1 проверяют по вышеописанной методике относительную по- грешность опорного генератора по частоте, которая не должна превышать ±5-10 8.

  • 13.3.3.3. Определение составляющей погрешности измерения частоты из-за дискретности счета произведите путем измерения образцовой частоты, подаваемой от умножителя $ 46 2, работающего с синтезатором частоты 46-31. Измерения производятся с помощью аппаратуры, собранной но схеме, приведенной па рис. 9.

Структурная схема соединения приборов при определении 1 составляющей погрешности измерения частоты из-за дискретности счета

7

EL ____

Умножитель

Ч6~2-е<&^

Вольтметр

63-52/1

\пробник

,5

—V—

, / ВЫХОД —V—

ф

Синтезатор 46-31 .

о

Частотомер

43-63 -X-J

.Y5MHz

I------—е-
  • — кабели соединительные;

  • — переменный резистор тина СП или СПО величиной 100—200 Он; тройниковый переход ТП-120 (из ЗИП вольтметра ВЗ-52/1).

Рис. 9.

62

Определение составляющей погрешности измерения частоты по входу А производится путем измерения образцовой частоты 200 MHz напряжением 0,03 V. Для этрго на синтезаторе установите частоту 25'MHz; разъем ВЫХОД синтезатора соедините с разъемом ВХОД умножителя 46-2, нажмите кнопку «х8» переключателя \1<ОЭФ/УМНОЖЕНИЯ и кнопку «25—30» переключателя ВХОДНАЯ ЧАСТОТА, MHz умножителя 46-2. Сигнал образцовой. Частоты снимается с разъема ВЫХОД П умножителя Ч&2. Синтезатор 46-31 и поверяемый прибор должны •быть-'^дсинхронизированы от опорного генератора поверяемого"прибора.

Составляющая погрешности измерения частоты по входу В из-за дискретности счета определяется путем измерения образцовой частоты 400 MHz, подаваемой с разъема ВЫХОД II умножителя 46-2 (при этом на синтезаторе 46-31 устанавливается частота 50 MHz и’.включается кнопка «45—50» переключателя ВХОДНАЯ ЧАСТОТА, MHz умножителя Ч6-2).

Синтезатор и поверяемый прибор должны быть засинхро-низироваиы от. опорного генератора поверяемого прибора.

Проводят серию из десяти наблюдений.

Результаты проверки . считаются удовлетворительными, если 9 наблюдений (показаний прибора) при измерении. образцовой частоты 200 и 400 МГц соответствуют приведен- . ным в табл. 11 и нс отличаются от них более чем на ±1 ед. счета.

Таблица 1!

Измеряемая частота, MHz

Положение переключателя ВРЕМЯ СЧЕТА

■ ms/МНОЖ

Показания прибора

200

10°

200000

10'

200000.0

J02

200000.00

. ю3

00000.000

10*

0000.0000

400

10°

400000.

[О'

400000.0

10=

400000.00

10°

00000.000

10*

0000.0000

  • 13.3.3.4. Определение ^вставляющей погрешности измере-<5- Ттакт , ния периода синусоидальных сигналов / — 4----------■=——)

\ П ' п - I изм / производится с помощью генератора 1’3-110. Измерения производятся по схеме, приведенной на рис. .10.

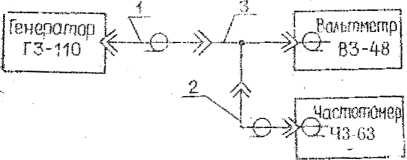

Структурная схема соединения приборов при определении составляющей погрешности измерения периода синусоидальных сигналов t

I, 2 — кабели соединительные;

3   — тройник типа СР-50-95Ф.

Рис.. 10.

Составляющая погрешности измерения периода определяется путем измерения периода частот 100 Hz и 100 kHz при напряжении входного сигнала 0,03 V (устанавливается но вольтметру ВЗ-48).

Переключатель ВРЕМЯ СЧЕТА шз/МНОЖ устанавливается в положение «10°». Переключатель МЕТКИ ВРЕМЕНИ, s устанавливается в положение «10"7».

Проводят серию из десяти наблюдений.

Результаты проверки считаются удовлетворительными, если 9 наблюдений (показаний прибора) не выходят за пределы значений, приведенных в табл. 12.

Таблица ]2 i

Измеряемый период (частота)

Показания прибора

10000 |LS (100 Hz)

■j

10000.0 ±30.1

1

10 ITS (100 kHz)

10.0±1 |

  • 13.4. Оформление результатов поверки

  • 13.4.1. Положительные результаты первичной поверки должны оформляться путем записи в формуляре прибора, заверенной поверителем с нанесением оттиска поверитель-ного клейма.

Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

На корректор частоты кварцевого генератора наносится поверительное клеймо.

  • 13.4.2. В случае отрицательных результатов поверки выпуск приборов в обращение и применение запрещается. При этом на приборы выдается извещение о непригодности их к применению.

  • 14. ПРАВИЛА ХРАНЕНИЯ

    • 14.1. Прибор является сложным радиоэлектронным устройством и требует аккуратного обращения и ухода в процессе эксплуатации,транспортирования и хранения на складе. Прибор, прибывший на склад предприятия и предназначенный для эксплуатации ранее или через 12 месяцев со дня поступления, от транспортной упаковки может не освобождаться и храниться в упакованном виде.

Предельные условия кратковременного хранения: температура окружающего воздуха от 213 до 338 К (от минус 60 до плюс 65СС);

относительная влажность взодсха до 98% при температуре до 298 К (±25°С).

  • 14.2. При постановке на длительное хранение (продолжительностью более 12 месяцев) прибор укладывается в чехол из полиэтиленовой или поливинилхлоридной пленки. Внутри чехла размещаются влагопоглощающие патроны (силикагель), причем не ранее чем за час до упаковки прибора. Затем чехол герметично зашивается методом сварки или оплавления пленки.

Прибор может храниться в капитальных отапливаемых или неотапливаемых хранилищах.

Условия длительного хранения:

  • 1) в отапливаемом хранилище:

температура воздуха от 278 до 313 К (от +5 до -f-40oC); , относительная влажность воздуха до 80% при температуре 298 К (+25°С) ■

  • 2) в неотапливаемом хранилище:

Date of print 11-05-2021-09/28/15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
