Методика поверки «ИЗМЕРИТЕЛИ-РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ И ВЛАЖНОС ТИ МПР51-Щ4» (МП КУВФ.421254.001.)

СОГЛАСОВАНО

УТВЕРЖДАЮ

директор

jont. директора ftyn «ВНИИМСи

Общество с ограниченной ответственностью (ООО) «Производственное объединение ОВЕН»

Крашенинников

.2010 г.

.ФЕС¹ L-. <ННО£ _f

За»

ИНСТРУКЦИЯ

ИЗМЕРИТЕЛИ-РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ МПР51-Щ4

КУВФ.421254.001.МП1

Москва

СОДЕРЖАНИЕ

Область применения

Операции поверки

Средства поверки

Требования безопасности

Условия поверки

Подготовка к поверке

Проведение поверки

Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на измерители-регуляторы температуры и влажности МПР51-Щ4 (в дальнейшем по тексту именуемый МПР51 или «прибор») пр-ва ООО «Производственное Объединение ОВЕН», г. Москва, и устанавливает методику их первичной и периодической поверки.

• 1.2 Межповерочный интервал: 3 года.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.

ПР 50.2.012-94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия .

ГОСТ Р 8.625-2006 Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.524-85 Государственная система обеспечения единства измерений. Таблицы психрометрические. Построение, содержание, расчетные соотношения

При проведении поверки выполняют следующие операции:

- внешний осмотр ( п .8.1);

- проверка электрического сопротивления изоляции ( п .8.2);

- опробование ( п .8.3);

- определение основной приведенной погрешности прибора ( п .8.4);

• 4.1 При проведении поверки МПР51 должны применяться следующие средства:

- магазин сопротивлений (мера сопротивления): диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0,02 (например, Р4831, МСР-60М, калибратор унифицированных сигналов ИКСУ 2000) - 2 шт.;

- мегаомметр для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0 (например, М4100/3).

• 4.2 Допускается применять другие средства поверки, в том числе автоматизированные, удовлетворяющие требованиям настоящей методики.

• 4.3 Средства поверки должны быть исправны и поверены в соответствии с ПР50.2.006.

  					КУВФ.421254.001 МП1	Лист
  		КУВФ.				3
  Изм.	Лист	№ докум.	Подпись	Дата

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 5.2 Любые подключения приборов производить только при отключенном напряжении питания прибора.

ВНИМАНИЕ! На открытых контактах клеммных колодок прибора напряжение опасное для жизни - 220 В.

• 5.3 К работе с приборами допускаются лица, изучившие РЭ приборов, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.4 К поверке допускаются лица, освоившие работу с приборами и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (пп. 4.3.1...4.3.4 настоящей рекомендации).

• 6.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, ^ОС                     (20 ± 5);

• - относительная влажность окружающего воздуха, %           30... 80;

• - атмосферное давление, кПа                            86,0.106,7;

• - напряжение питания, В                                        220 ⁺_-1¹₅⁰ ;

• - частота питающей сети, Гц                                  50 ± 1.

• 6.2 Средства поверки и поверяемые приборы должны быть защищены от вибраций и ударов.

• 7.1 Подготовить к работе поверяемый прибор в соответствии с указаниями, изложенными в РЭ прибора.

Приборы включают на предварительный прогрев не менее чем за 20 мин. до начала поверки.

• 7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

• 7.3 Управление работой прибора при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ на прибор.

  					КУВФ.421254.001 МП1	Лист
  		КУВФ.				4
  Изм.	Лист	№ докум.	Подпись	Дата

Все действия с прибором (программирование и т.д.), а также подключение первичных преобразователей должны производиться в соответствии с руководством по эксплуатации.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра должно быть проверено соответствие прибора следующим требованиям:

• - прибор должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки прибора (паспорт и руководство по эксплуатации).

• - прибор должен быть чистым и не иметь механических повреждений на корпусе и лицевой панели;

• - прибор не должен иметь механических повреждений входных и выходных клеммных соединителей;

• - на приборе должна быть маркировка, соответствующая РЭ.

• 8.1.2 При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования прибора.

• 8.2 Проверка электрического сопротивления изоляции

  • 8.2.1 Проверку электрического сопротивления изоляции проводить по методике, изложенной в ГОСТ Р 52931, в климатических условиях, приведенных в п. 6.1 настоящей МП.

  • 8.2.2 Определение электрического сопротивления изоляции токоведущих цепей поверяемого прибора относительно его корпуса производить между контактами для подсоединения сетевого напряжения и корпусом.

  • 8.2.3 Прибор считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм.

• 8.3 Опробование

  • 8.3.1 Приборы устанавливают в нормальное рабочее положение.

  • 8.3.2 Поверяемый прибор перевести в режим «Программирование».

  • 8.3.3 В режиме «Программирование» в соответствии с указаниями руководства по эксплуатации проверить во всех каналах заданные значения параметров коррекции и установить их равными 000 для всех каналов, отключить во всех каналах цифровые фильтры, установив в параметрах d 01...d 06 нулевые значения.

  • 8.3.4 Функционирование кнопок управления прибором и работа его цифровой индикации проверяются при выполнении указанных в п. 8.3.3 действий, являющимися одновременно подготовительными для проведения дальнейших операций.

• 8.4 Определение основной приведенной погрешности прибора

Основную погрешность определять в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерений.

Номинальные статические характеристики преобразования (НСХ) термометров сопротивления соответствуют ГОСТ Р 8.625.

При первичной поверке значения основной приведенной погрешности прибора определять для одного (любого) типа первичного преобразователя из числа предусмотренных к применению.

При периодической поверке в случае, когда комплектация прибора первичными преобразователями (датчиками) не известна, либо может изменяться в процессе эксплуатации

прибора, поверка производится в указанных контрольных точках для каждого типа первичного преобразователя предусмотренных к применению.

В случае, когда прибор работает только с заданным пользователем типом первичного преобразователя, допускается определять погрешность прибора при работе только с указанным преобразователем, при этом в свидетельстве о поверке указываются тип первичного преобразователя и диапазон измерений.

• 8.4.1 Определение основной приведенной погрешности прибора при измерении температуры.

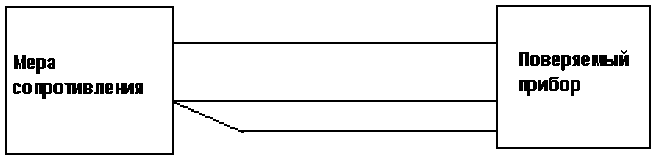

  • 8.4.1.1 Поочередно подключаем меру сопротивления к входам Тсух, Твлаж и Тпрод в соответствии со схемой, приведенной на рисунке 1.



    Рисунок 1.

Подключение меры сопротивления к поверяемому прибору производится медными одинаковыми проводами по трехпроводной схеме подключения. При этом сопротивления соединительных проводов должны быть равны и не превышать i5 Ом.

• 8.4.1.2 Последовательно устанавливая на мере сопротивлений, сопротивления соответствующие значениям входного сигнала в контрольных точках, зафиксировать по установившимся показаниям цифрового индикатора прибора измеренную прибором температуру для каждой контрольной точки на каждом из входов.

• 8.4.1.3 Рассчитать основную приведенную погрешность по формуле:

Аизм-Ансх

П=----------Х100 %

Анорм

1

где Yi - значение основной приведенной погрешности прибора, %;

А_изм - значение измеряемой прибором величины в заданной контрольной точке;

АНСХ - значение измеряемой прибором величины в заданной контрольной точке по НСХ первичного преобразователя;

Анорм - нормирующее значение, равное разности между верхней и нижней границей диапазона измерения (контрольные точки i00 % и 0 %).

• 8.4.i.4 Прибор признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности не превышает значения допускаемой основной приведенной погрешности измерения температуры.

• 8.4.2 Определение основной приведенной погрешности прибора при измерении влажности.

Основную приведённую погрешность определяют при входном сигнале на входе Тсух, соответствующем температуре 20^°С.

• 8.4.2.1 Подключить к входам Тсух и Твлаж две меры сопротивлений в соответствии с рисунком i.

• 8.4.2.2   В соответствии с руководством по эксплуатации установить психрометрический коэффициент А (параметр о06) равным 64 и перевести прибор в режим измерения влажности.

  		КУВФ.
  Изм.	Лист	№ докум.	Подпись	Дата

• 8.4.2.3 Установить на мере сопротивлений значение сопротивления на входе Тсух, соответствующее 20^°С, приведённое в таблице 1 для соответствующих модификаций прибора.

• 8.4.2.4 Последовательно устанавливая на мере сопротивлений значения сопротивления на входе Твлаж, соответствующие влажности в каждой контрольной точке и указанные в таблице 1. (для соответствующих модификаций прибора), зафиксировать по установившимся показаниям цифрового индикатора прибора измеренную прибором влажность для каждой контрольной точки.

Таблица 1 - Значения сопротивления, подключенного к входам (Ом)

• 8.4.2.5 Рассчитать для каждой контрольной точки значение погрешности определения относительной влажности по формуле (2)

  Y           X100%,

  (2)

  W норм

  где   у₂ - значение погрешности измерения относительной влажности;

  *Р_изм - измеренное прибором значение влажности в заданной контрольной точке; *Р_расч - расчетное значение влажности в заданной контрольной точке;

  ЧНю_рм - нормирующее значение, равное разности максимальной влажности диапазона измерения.

  8.4.2.6 Прибор признается годным, если наибольшее из основной приведенной погрешности не превышает значения приведенной погрешности измерения влажности.

  и минимальной

  рассчитанных значений допускаемой основной

  		КУВФ.
  Изм.	Лист	№ докум.	Подпись



• 9.1 Результаты поверки оформляются протоколом по форме, установленной метрологической службой, проводящей поверку.

• 9.2 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением оттиска поверительного клейма.

• 9.3 При положительном результате периодической поверки выдается свидетельства о поверке в соответствии с ПР 50.2.006.

• 9.4 При отрицательных результатах поверки прибора к эксплуатации не допускается, свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности

  		КУВФ.
  Изм.	Лист	№ докум.	Подпись

Лист

КУВФ.421254.001 МП1

8
