Методика поверки «Государственная система обеспечения единства измерений Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М»» (651-20-074 ΜΠ)

СОГЛАСОВАНО

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

Ц___ 20Z£r.

Государственная система обеспечения единства измерений Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М»

Методика поверки

651-20-074 МП

2020 г.

ГСИ. Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требование к квалификации поверителей

• 5 Требование безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

ГСИ.Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

• 1.1 Настоящая методика поверки распространяется на системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» (далее -система), изготавливаемые ООО «Эклиптика Электронные Системы», г. Рязань, и устанавливает методику, порядок и содержание их первичной и периодической поверок.

• 1.2 Объем первичной и периодической поверок приведен в таблице 1.

• 1.3 Интервал между поверками 2 года.

2 Операции поверки

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 2.2 Поверку системы допускается проводить как на месте эксплуатации, соблюдая условия эксплуатации основных и вспомогательных средств поверки, так и в лабораторных условиях.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 2.4 При получении отрицательных результатов поверки по любому пункту таблицы 1 система признается непригодным к применению.

• 3.1 При проведении поверки применять средства измерений и вспомогательное оборудование, указанные в таблице 2.

ГСП.Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

Таблица 2 - Средства измерений и вспомогательное оборудование

• 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик поверяемой системы с требуемой точностью.

• 3.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь сведения о поверке в Федеральном информационном фонде по обеспечению единства измерений или оттиск поверительного клейма на приборе или в технической документации.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке, имеющими высшее или среднее техническое образование, практический опыт в области радиотехнических измерений.

• 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации системы и настоящей методикой поверки.

При проведении поверки должны быть соблюдены требования безопасности, в соответствии с ГОСТ 12.3.019-80.

6 Условия поверки

6.1 При проведении поверки в условиях эксплуатации систем, а также в условиях лаборатории, должны соблюдаться следующие условия, представленные в таблице 3.

Таблица 3 - Условия проведения поверки системы

• 6.2 Средства поверки системы должны быть подготовлены к работе в соответствии с руководствами по их эксплуатации.

• 6.3 При поведении поверки должны соблюдаться условия эксплуатации основных и вспомогательных средств поверки.

ГСИ.Системы электронного хронометража на базе таймера и высокоскоростного камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

• 7.1 Поверяемая система должна быть установлена и подготовлена к работе в соответствии с требованиями эксплуатационной документации на нее.

• 7.2 Перед проведением поверки поверитель должен изучить эксплуатационную документацию поверяемой системы и используемых средств поверки.

• 8 Проведение поверки

При проведении внешнего осмотра должно быть установлено соответствие системы следующим требованиям:

• - комплектность системы должна соответствовать комплектности, указанной в паспорте;

• - на корпусе системы должны быть нанесены маркировка и заводской номер, пломбировка должна быть в целостности;

• - система не должна иметь механических повреждений, влияющих на ее работу.

Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех перечисленных требований. В противном случае система бракуется.

• 8.2.1 Подключить кабель питания к таймеру «СТРИЖ-2М» (далее - таймер), ЭВМ.

Подсоединить кабель с кнопкой стартового замыкателя (имитатора стартового пистолета) к входу «СТАРТ» таймера. Подсоединить кабель с кнопкой финишного замыкателя (имитатора финишной контактной площадки) к входу «ПЛОЩАДКИ» таймера. Соединить таймер и ЭВМ кабелем LAN. Подключить высокоскоростную камеру фотофиниша «FotoFinishSystem» к таймеру кабелем LAN. Подключить светодиод к финишному замыкателю.

• 8.2.2 Включить таймера и ЭВМ. Загрузить программу «Sprint».

• 8.2.3 Произвести проверку функций:

• - кратковременно нажать кнопку стартового замыкателя;

• - убедиться в том, что таймера запущен (показания таймера и индикатора на экране ЭВМ увеличиваются);

• - через 5 с кратковременно нажать на кнопку финишного замыкателя;

• - убедиться в том, что счет времени остановлен, показания таймера и индикатора на экране ЭВМ зафиксированы, при этом показания таймера и соответствующего индикатора на экране ЭВМ должны совпадать.

• 8.2.4  Загрузить программу «Fotofinish». Направить высокоскоростную камеру фотофиниша «FotoFinishSystem» на горящий светодиод. С помощью регулировки объектива настроить масштаб, чёткость, контрастность, яркость изображения так, чтобы было хорошо виден светодиод на проверочном блоке. По нажатию кнопки «Стартовая подготовка» выбрать каталог для сохранения файла результатов. После выбора каталога и названия файла программа готова к приему сигнала «СТАРТ».

• 8.2.5 Кратковременно нажать кнопку стартового замыкателя. Убедиться в том, что запись запущена. Через 5 с кратковременно нажать на кнопку финишного замыкателя свечение светодиода прекратится на время нажатия. После этого остановить запись файла нажатием кнопки «Стоп» на ЭВМ. Путем просмотра записи изображений найти кадр, с которого прекращается свечение светодиода. Зафиксировать правой кнопкой манипулятора «мышь»

«СТР ИЖ-2 М» 651-20-074 МП. Методика поверки

время этого кадра. Убедиться в том, что показания времени кадра занесены в таблицу «ВРЕМЯ ФИНИША».

• 8.2.6 Результаты поверки считать положительными, если обеспечивается выполнение требований, перечисленных в пунктах 8.2.3 - 8.2.5. В противном случае система бракуется и дальнейшее проведение поверки прекращают.

• 8.3.1 Используя интерфейс ПО системы проверить идентификационные данные ПО, которые должны соответствовать приведенным в таблице 4 и таблице 5.

Таблица 4 - Идентификационное данные ПО «SPRINT»

Таблица 5 - Идентификационное данные ПО «Fotofinish»

• 8.3.2 Результаты поверки считать положительными, если идентификационные данные ПО «SPRINT» соответствуют указанным в таблице 4, а идентификационные данные ПО «Fotofinish» - указанным в таблице 5. В противном случае система бракуется и дальнейшее проведение поверки прекращают.

• 8.4.1 Собрать схему в соответствии с рисунком 1. Включить таймер и ЭВМ. На ЭВМ запустить программу «Sprint». В настройках программы выставить максимальное время забега - 599 с, время задержки срабатывания финиша - 0 с.

ГСИ. Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТР ИЖ-2 М» 651-20-074 МП. Методика поверки

Рисунок 1 - Схема измерений при определении абсолютной погрешности измерений интервалов времени

• 8.4.2 Задать на установке для поверки секундомеров УПМС-1 (далее - УПМС-1) интервал 0,01 с. Нажать на УПМС-1 кнопку «Пуск», запускающую как счет времени на УПМС-1, так и на системе.

• 8.4.3 По достижении времени 0,01 с, после срабатывания блока секундомеров УПМС-1, счет времени будет остановлен. Убедиться в том, что счет времени на таймере остановлен, показания УПМС-1, соответствующего индикатора таймера и индикатора на экране ЭВМ зафиксированы, при этом показания индикатора таймера и соответствующего индикатора на экране ЭВМ

должны совпадать.

• 8.4.4 Произвести по 3 измерения по п. 8.4.2 и 8.4.3 для каждого из интервалов времени 0,01, 5, 10, 30, 100 и 599 с.

• 8.4.5 Определить абсолютную погрешность измерений интервалов времени по формуле (1):

JT(i) = T(i)-T_ynMC(i),                                     (1)

где T(i) — значение интервала времени, измеренное системой для i-того интервала, с;

Тупмсб) — значение интервала времени, измеренное УПМС-1 для i-того интервала, с.

• 8.4.6 Результат поверки считать положительным, если в диапазоне от 0,01 с до 599 с значения абсолютной погрешности измерений интервалов времени находятся в пределах ±0,01 с.

ГСП.Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

• 8.5.1 Собрать схему в соответствии с рисунком 2.

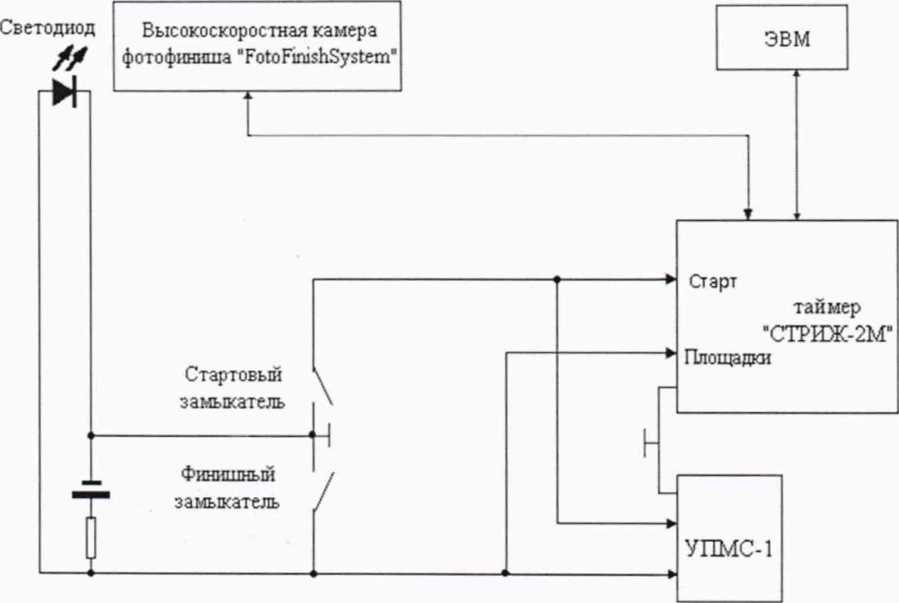

Рисунок 2 - Подключение высокоскоростной камеры для проведения поверки

• 8.5.2 Направить высокоскоростную камеру фотофиниша «FotoFinishSystem» на горящий светодиод. Включить таймер «СТРИЖ-2М» и ЭВМ. На ЭВМ запустить программу «Fotofinish», произвести необходимые установки в соответствии с руководством по эксплуатации. С помощью регулировки объектива настроить масштаб, чёткость, контрастность, яркость изображения так, чтобы было хорошо виден светодиод.

• 8.5.3 По нажатию кнопки «Стартовая подготовка» выбрать каталог для сохранения файла результатов. После выбора каталога и названия файла, программа готова к приему сигнала «СТАРТ». Задать на УПМС-1 интервал 0,01 с. Нажать на УПМС-1 кнопку «Пуск», запускающую как счет времени на УПМС-1, так и на системе.

• 8.5.4 По достижении времени 0,01 с, после срабатывания УПМС-1, счет времени системы будет остановлен, одновременно свечение светодиода прекратится на время нажатия. После этого, остановить запись файла нажатием кнопки «Стоп» на ЭВМ.

• 8.5.5 Путем просмотра записи изображений найти кадр, с которого прекращается свечение светодиода. Зафиксировать правой кнопкой манипулятора «мышь» время этого кадра. Показания времени кадра будут занесены в таблицу «ВРЕМЯ ФИНИША». Записать показания УПМС-1 и показания времени кадра. Определить абсолютную погрешность измерения интервалов времени с использованием высокоскоростной видеокамерой по формуле (2):

ЛТвк© =      — T_ynMC(i),                                     (2)

ГСИ.Системы электронного хронометража на базе таймера и высокоскоростной камеры фотофиниша «СТРИЖ-2М» 651-20-074 МП. Методика поверки

где T_BK(i) — значение интервала времени, измеренное для i-того интервала с использованием высокоскоростной камеры, с;

Тупмсб) — значение интервала времени, измеренное УПМС-1 для i-того интервала, с.

• 8.5.6 Произвести по 3 измерения по п. 8.5.3 - 8.5.5 для каждого из интервалов времени 0,01, 5, 10, 30, 100 и 599 с. При измерении интервала 599 сек применять остановку записи, для уменьшения размера видеофайла. Для этого после срабатывания кнопки «Пуск», убедившись, что запись началась, необходимо нажать на экране пиктографическую кнопку «Остановка записи» (R/II). При этом запись прекратится, но время будет продолжать отсчет с начала старта. При достижении 590 с необходимо повторно нажать пиктографическую кнопку R/II. При этом запись восстановится. По достижении времени 599 с, счет времени на УПМС-1 будет остановлен, одновременно свечение светодиода прекратится на время нажатия. После этого остановить запись файла нажатием кнопки «Стоп» на ЭВМ. В результате этого, сформируется сокращенный видеофайл, где будет отображен момент старта камеры и момент финиша (прекращение свечения светодиода), при этом временные метки будут соответствовать времени старта и финиша.

• 8.5.7 Результат поверки считать положительным, если в диапазоне от 0,01 с до 599 с значения абсолютной погрешности измерений интервалов времени с использованием высокоскоростной камеры находятся в пределах ±0,01 с.

• 9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

• 9.2 При проведении поверки меньшего числа измеряемых величин, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки в свидетельстве о поверке делается соответствующая запись.

Начальник НИО-6

ФГУП ВНИИФТРИ
