Методика поверки «Измерители оптической плотности ИПС-03» (МП 31-251-2014)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УН И ИМ»)

Измерители оптической плотности И ПС-03

МЕТОДИКА ПОВЕРКИ

МП 31-251-2014

Екагеринбур! 2015

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Дата введения: «26» января 2015 г. Настоящая методика поверки распространяется на измерители оптической плотности ИПС-03 (далее - измерители), ООО «Омикрон» г. Красноярск, и устанавливает методику первичной и периодических поверок.

Интервал между поверками - 1 год.

ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для СИ спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2-50,0 мкм. диффузного и зеркального отражений в диапазоне длин волн 0,2-20,0 мкм».

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».

ПР 50.2.006-94 «ГСИ. Порядок проведения поверки средств измерений».

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

2.2 В случае невыполнения требований хотя бы одной из операций поверка прекращается, измеритель бракуется.

• 3.1 При проведении поверки применяют рабочий эталон оптической плотности по ГОСТ 8.557-2007.

• 3.2 Допускается применение других средств поверки, удовлетворяющих по точности требованиям настоящей методики.

• 4.1 При проведении поверки соблюдают требования ГОСТ 12.3.019-80 и "Правила технической эксплуатации электроустановок потребителей" (утверждены приказом Минэнерго РФ от 13.01.2003 № 6).

• 5.1 На периодическую поверку измеритель предъявляют со свидетельством о предыдущей поверке.

• 5.2 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C                     22 ± 6;

• - относительная влажность воздуха, %, не более               80.

• 5.3 Перед проведением поверки измеритель готовят к работе и проводят его настройку в соответствии с паспортом.

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают отсутствие следов коррозии, повреждений и дефектов, влияющих на работоспособность измерителя, а также наличие на измерителе обозначения и заводского номера.

ПО

Номер

В

окне

ПО

отделен

от

версии

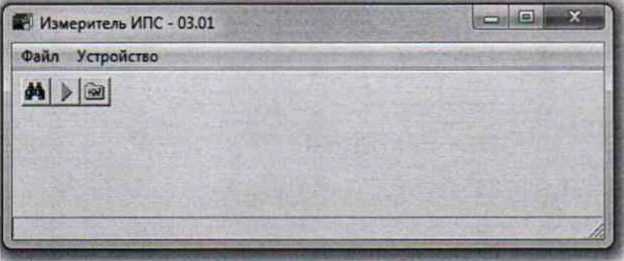

Рисунок 1

6.2.2 Номер версии и цифровой идентификатор ПО должны соответствовать указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

6.3 Определение абсолютной погрешности измерений

• 6.3.1 Определение абсолютной погрешности измерений оптической плотности проводится с использованием светофильтров №№ 1-4 из комплекта эталона по п. 3.1 на длине волны 560 нм.

• 6.3.2 Произвести не менее пяти измерений оптической плотности каждого светофильтра на всех представленных измерителях. Результаты занести в протокол.

• 6.3.3 Рассчитать среднее значение оптической плотности (Ху, Б) и абсолютную погрешность измерений оптической плотности (Ду, Б) по формулам:




(1) (2)

где X(j - /-й результат измерения оптической плотности /-го светофильтра. Б; Ду - аттестованное значение оптической плотности /-го светофильтра на длине волны 560 нм, Б.

• 6.3.4 Полученные значения абсолютной погрешности измерений оптической плотности должны находиться в интервале, указанном в таблице 3.

Таблица 3 - Характеристики измерителей

• 6.4 Проверка диапазона измерений оптической плотности

• 6.4.1 Проверку диапазона измерений оптической плотности провести одновременно с определением абсолютной погрешности измерений по 6.3 настоящей методики поверки.

• 6.4.2 За диапазон измерений оптической плотности принимают диапазон, приведенный в таблице 3, если по п. 6.3.4 получены удовлетворительные результаты.

• 7.1 Результаты поверки заносят в протокол по форме приложения А, который хранят в организации, проводившей поверку.

• 7.2 При положительных результатах измеритель признают пригодным к применению и выдают свидетельство о поверке установленной формы согласно ПР 50.2.006-94.

• 7.3 При отрицательных результатах поверки аннулируют свидетельство о поверке и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006-94. Измеритель к применению не допускают.

Разработчик:

Мигаль П.В.

Научный сотрудник лаб. 251

(рекомендуемое)

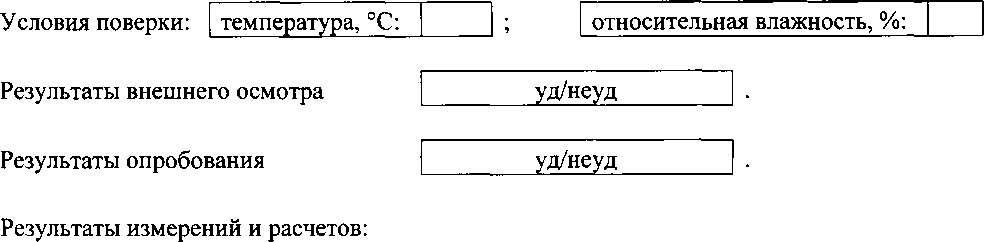

Форма протокола поверки

от «   »                      г.

_____________ Клеймо предыдущей поверки ___________

МП 31-251-2014 «ГСП. Измерители оптической плотности ИПС-03. Методика поверки», УНИИМ

Средства поверки:

Рабочий эталон СКНП №3.1 .XXX.ZZZZ.20__, аттестован до___г.

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

Результаты поверки соответствуют требованиям НД по поверке.

СИ допускается к эксплуатации в качестве рабочего.

Выдано свидетельство о поверке от ____________№_____________________

Организация проводившая поверку:

Поверитель
