Методика поверки «ГСИ. Система измерительно-управляющая АСУТП платформы жилого модуля № 1 и переходного моста месторождения им. В. Филановского» (МП 1002/1-311229-2018)

ООО Центр Метрологии «СТП»

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311229

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система нзмернтельно-управляющая АСУТП платформы жнлого модуля № 1 н переходного моста месторождения нм. В. Фнлайовского

МЕТОДИКА ПОВЕРКИ

МП 1002/1-311229-2018

г. Казань

2018

СОДЕРЖАНИЕ

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования техники безопасности и требования к квалификации поверителей

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

ПРИЛОЖЕНИЕ А (рекомендуемое) Форма протокола поверки ИС

• 1.1 Настоящая инструкция распространяется на систему измерительно-управляющую

АСУТП платформы жилого модуля №  1 и переходного моста месторождения

им. В. Филановского (далее-ИС), заводской №4550-ПЖМ-1-СИУ АСУТП, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.2 Допускается проведение поверки ИС в части отдельных измерительных каналов (далее - ИК) и (или) отдельных автономных блоков из состава ИС в диапазоне измерений, указанном в описании типа, или меньшем диапазоне измерений (воспроизведения) в соответствии с заявлением владельца ИС с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Интервал между поверками ИС - 2 года.

При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1. Таблица 2.1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки применяют эталоны и средства измерений (далее - СИ), приведенные в таблице 3.1.

Таблица 3.1 - Основные эталоны и СИ

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

• 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) СИ, заверенную подписью поверителя и знаком поверки.

• 4.1 При проведении поверки должны соблюдаться следующие требования:

• - корпуса применяемых СИ, компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационной документацией;

• - ко всем используемым СИ, компонентам ИС должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промышленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационной документацией ИС, ее компонентов и применяемых средств поверки;

• - предусмотренные федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Федеральной по экологическому, технологическому и атомному надзору от 11.03.2013 № 96;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть» в сфере безопасности, охраны труда и окружающей среды.

• 4.2 К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - имеющих квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

• - изучившие эксплуатационную документацию на ИС, СИ, входящие в состав ИС, и средства поверки;

• - изучившие требования безопасности, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 4.3 При появлении утечек газа, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C:                      от плюс 15 до плюс 25

• - относительная влажность, %                                от 30 до 80

• - атмосферное давление, кПа                                   от 84,0 до 106,7

• 5.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 5.1, но удовлетворяющих условиям эксплуатации ИС и средств поверки.

• 6.1 Перед проведением поверки выполняют следующие подготовительные операции:

• - изучают техническую и эксплуатационную документацию ИС;

• - изучают настоящую инструкцию и руководства по эксплуатации средств поверки;

• - подготавливают средства поверки в соответствии требованиями их эксплуатационной документации;

• - контролируют фактические условия поверки на соответствие требованиям раздела 5 настоящей инструкции;

• - эталонные СИ выдерживают при температуре, указанной в разделе 5 настоящей инструкции, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

• - проверяют параметры конфигурации ИС (значения констант, коэффициентов, пределов измерений и уставок, введенных в память контроллеров противоаварийной защиты SM, контроллеров СЗОО CC-PCNT01 системы измерительно-управляющей ExperionPKS (далее - ExperionPKS) на соответствие данным, зафиксированным в эксплуатационных документах ИС;

• - выполняют иные необходимые подготовительные и организационные мероприятия.

• 6.2 Проверяют наличие следующей документации:

• - эксплуатационной документации ИС;

• - свидетельство о предыдущей поверке ИС (при периодической поверке).

• 6.3 Поверку продолжают при выполнении всех требований, описанных в пунктах 6.1 и

• 6.2 настоящей инструкции.

• 7.1.1 При внешнем осмотре ИС проверяют:

• - соответствие состава ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технической и эксплуатационной документации ИС;

• - заземление компонентов ИС, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

• 7.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технической и эксплуатационной документации ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

• 7.2 Опробование

• 7.2.1.1 Подлинность программного обеспечения (далее - ПО) ИС проверяют сравнением идентификационных данных ПО с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в таблицах

• 7.1 и 7.2.

Таблица 7.1 - Идентификационные данные ПО ИС

Таблица 7.2 - Идентификационные данные ПО ИС

• 7.2.1.2 Проверку идентификационных данных ПО ИС проводят в следующей последовательности:

• 1) для проверки номера версии ПО на автоматизированном рабочем места (далее - АРМ) оператора выделить конкретный файл и нажать правую кнопку мыши. В появившемся окне нажать пункт «Свойства», далее открыть вкладку «Подробно» и смотреть номер версии ПО;

• 2) номер версии ПО сравнить с данными, представленными в таблицах 7.1. и 7.2.

• 7.2.1.3 Проверяют возможность несанкционированного доступа к ПО ИС и наличие аутентификации (введение логина и пароля), возможность обхода аутентификации, реакцию ПО ИС на неоднократный ввод неправильного логина и (или) пароля.

• 7.2.1.4 Результаты опробования считают положительными, если идентификационные данные ПО ИС совпадают с идентификационными данными, которые приведены в таблицах 7.1 и 7.2, а также исключается возможность несанкционированного доступа к ПО ИС и обеспечивается аутентификация.

• 7.2.2.1 Проверку работоспособности ИС проводят одновременно с определением метрологических характеристик по пунктам 7.3-7.8 настоящей инструкции.

• 7.3.1 Определение абсолютной погрешности выполняют для каждого ИК температуры в соответствии с заявлением владельца ИС.

• 7.3.2 Определение абсолютной погрешности ИК температуры газа выполняют поэлементно:

• - абсолютную погрешность термопреобразователя сопротивления платинового серии 90 модели 2820 (далее - 2820) в комплекте с преобразователем измерительным серии dTRANS модификации Т01 (далее - dTRANS Т01) определяют в соответствии с 7.3.3 настоящей инструкции;

• - абсолютную погрешность вторичной части ИК (далее - ВИК) температуры определяют в соответствии с 7.3.4 настоящей инструкции;

• - абсолютную погрешность ИК температуры определяют расчетным методом в соответствии с 7.3.5 настоящей инструкции.

• 7.3.3 Определение абсолютной погрешности 2820 в комплекте с dTRANS Т01

  • 7.3.3.1 Демонтируют 2820 в комплекте с dTRANS ТО 1 и выдерживают его при температуре (20±5) °C не менее 30 минут.

  • 7.3.3.2 Помещают 2820 в комплекте с dTRANS Т01 в блок сравнения калибратора температуры и проводят необходимые подключения в соответствии с инструкцией по эксплуатации на калибратор температуры.

  • 7.3.3.3 Задают на калибраторе температуры значение температуры, соответствующий нижнему пределу диапазона измерений ИК температуры (0 %).

  • 7.3.3.4 Эталонный термометр и 2820 в комплекте с dTRANS Т01 выдерживают до достижения стабильности показаний (±0,03 °C в течении 5 минут), фиксируют значение температуры окружающей среды в месте поверки t_nn , °C, измеренное термогигрометром, и рассчитывают абсолютную погрешность A₂82o+dTRANSToii ’ °C, по формуле

A 2820 + dTRANS TOli ⁼ ^изм _ 2820 + dTRANS ТОН ^— ^kti ’                           (1

где t„_3M__{2820+dTRANST01i} - значение температуры, измеренное 2820 в комплекте с dTRANS Т01, °C;

^_ значение температуры, измеренное калибратором температуры, °C.

• 7.3.3.5 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.3.3.6 Повторяют процедуры 7.3.3.3-7.3.3.5для температур, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК температуры.

7.3.4 Определение абсолютной погрешности вторичной части ИК температуры

• 7.3.4.1 После отключения 2820 в комплекте с dTRANS ТО 1 от ИК температуры к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.3.4.2 Погрешность ВИК температуры определяют при значениях температуры, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК температуры.

• 7.3.4.3 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК температуры (0 %).

• 7.3.4.4 Значение подаваемого калибратором MC5-R аналогового сигнала силы

постоянного тока I_Ki, мА, соответствующее задаваемому значению температуры t_Ki, °C, рассчитывают по формуле

(2)

где t   - верхний предел диапазона измерений ИК температуры, °C;

t   - нижний предел диапазона измерений ИК температуры, °C.

• 7.3.4.5 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах температуры, температуры окружающей среды в месте установки ВИК температуры ИС t_Bn , °C, измеренного термогигрометром.

• 7.3.4.6 Вычисляют абсолютную погрешность ВИК температуры A_tBnj, °C, по формуле



(3)

где t_H3Mj - значение температуры по показаниям ИК температуры ИС, °C;

t - действительное значение температуры, соответствующее задаваемому

• 7.3.4.7 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.3.4.8 Повторяют   процедуры по 7.3.4.3-7.3.4.7 для значений температур, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК температуры.

• 7.3.5 Расчет абсолютной погрешности ИК температуры

• 7.3.5.1 В каждой реперной точке вычисляют абсолютную погрешность ИК температуры Айк _ti, °C, по формуле



  (4)

• 7.3.5.2 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.3.5.3 Результаты определения абсолютной погрешности ИК температуры считают положительными, если рассчитанная абсолютная погрешность ИК температуры в каждой реперной точке не выходит за пределы A_tmax, °C:

- для ИК температуры, включающий в свой состав модуль аналогового ввода SAI-1620m:

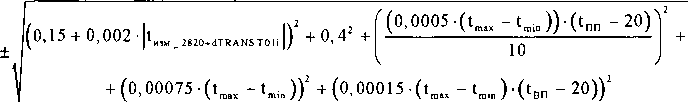

(0,15 + 0,002•|t„_3M__{2g2O+dTRANSTOI1}|)² + 0,4² + ^°’⁰⁰°±^(t-               ²⁰-^

- для ИК температуры, включающий в свой состав модуль аналогового ввода HLAI HART CC-PAIH01:

• 7.3.5.4 Монтируют 2820 в комплекте с dTRANS Т01 на измерительную линию и подключают к ИК температуры в соответствии с эксплуатационной документацией на 2820, dTRANS Т01 и ИС.

• 7.4.1 Определение приведенной погрешности выполняют для каждого ИК избыточного давления в соответствии с заявлением владельца ИС.

• 7.4.2 Определение приведенной погрешности ИК избыточного давления выполняют комплектно на месте эксплуатации. При отсутствии такой возможности определение приведенной погрешности ИК избыточного давления выполняют поэлементно в соответствии с

• 7.4.4 настоящей инструкции.

• 7.4.3 Определение приведенной погрешности ИК избыточного давления комплектно

  • 7.4.3.1 Перекрывают изолирующий вентиль, соединяющий преобразователь давления измерительный 3051S (далее - 3051S) с технологическим трубопроводом (устройством).

  • 7.4.3.2 Сбрасывают давление в импульсной линии до атмосферного через дренаж путем открытия дренажного вентиля двухвентильного блока. При этом значение давления контролируют по показаниям АРМ операторов ИС.

  • 7.4.3.3 Подключают на вход линии тестирования дренажа двухвентильного блока калибратор Метран-517 с эталонным модулем и задатчик давления (помпу).

Примечание - Эталонный модуль давления выбирают в зависимости от диапазона измерений ИК избыточного давления из следующего ряда:

а) модуль давления эталонный Метран-518 (код модуля 1МА) для ИК избыточного давления с диапазонами измерений от 0 до 400 кПа и от 0 до 1 МПа;

б) модуль давления эталонный Метран-518 (код модуля 6МА) для ИК избыточного давления с диапазоном измерений от 0 до 1,6 МПа;

в) модуль давления эталонный Метран-518 (код модуля 25М) для ИК избыточного давления с диапазонами измерений от 0 до 15 МПа и 0 до 25 МПа.

• 7.4.3.4 Проверяют герметичность соединения путем задания давления, соответствующего верхнему пределу диапазона измерений ИК избыточного давления. Давление задают с помощью задатчика давления (помпы). Значение давления контролируют с помощью калибратора Метран-517. Соединение считают герметичным, если изменение давления в течении 2 минут не превысило ±0,02 % от заданного значения.

Примечание - При невыполнении условия герметичности соединений определение приведенной погрешности ИК избыточного давления прекращают до устранения негерметичности.

• 7.4.3.5 С помощью задатчика давления (помпы) по показаниям калибратора Метран-517 с эталонным модулем задают избыточное давление, соответствующее нижнему пределу диапазона измерений ИК давления.

Примечание - Отклонение давления от заданного значения не должно превышать ±3%, значение давления должно находиться внутри диапазона измерений ИК избыточного давления ИС.

• 7.4.3.6 После стабилизации давления фиксируют значения:

• - давления, измеренного ИК избыточного давления (по показаниям АРМ операторов ИС), Р_ИЗМ1, МПа (кПа);

• - давления, измеренного калибратором Метран-517с эталонным модулем, P_m6i, МПа (кПа);

-температуры окружающей среды в месте установки 305IS t_nn, °C, и ВИК избыточного давления ИС t_Bn , °C, измеренных термогигрометром.

• 7.4.3.7 Вычисляют приведенную погрешность ИК избыточного давления Y_Pi,%, по

  формуле	Yp. =,Ри?м. Ризб1 ,100; ^max ^min
  где Р ,Р max ’ min	- верхний и нижний предел диапазона измерений ИК избыточного давления соответственно, МПа (кПа).

• 7.4.3.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.4.3.9 Повторяют процедуры по пунктам 7.4.3.5-7.4.3.8 при значениях давления, соответствующих 25; 50; 75; 100; 75; 50; 25; 0% диапазона измерений ИК избыточного давления.

• 7.4.3.10 Результаты определения приведенной погрешности ИК избыточного давления считаются положительными, если рассчитанная приведенная погрешность ИК избыточного давления в каждой реперной точке не выходит за пределы у_Ртах, %:

а) для ИК избыточного давления, включающий в свой состав преобразователь давления измерительный 3051S (регистрационный номер 24116-08):

• - тип 1 и тип 3:

Y_Pm„ = ±7о,О55^{1 2 3} +(0,003 (t_nn-20))³ + 0,25=;

• - тип 2:

_Ypm„ = ±^0,055’ + (О,004 ■ (t_nn - 2 О))3 + 0,25’;

• - тип 4, тип 5 и тип 6:

У,™ = ±. 0,055’ + |Т'²⁵'°'⁰⁶²⁵'^Р"~ )■ (1_ш -20)) +0,075’ +(0,015-(t_MI-20))’;

У           k k               max ‘                 J

где Pmax305is ^_ верхняя граница диапазона измерений 3051S, кПа.

б) для ИК избыточного давления, включающий в свой состав преобразователь давления измерительный 3051S (регистрационный номер 24116-13):

• - тип 7 и тип 9:

r_Pm„ = ±д/о,О35= +(0,003-(1_пп-20))³ +0,25=;                 (11)

• - тип 8:

_Урт„ = ± д/о, 03 5’ + (0,004 ■ (t_nn - 2 О))³ + 0,25’;                    (12)

• - тип 10, тип 11 и тип 12:

• 7.4.4.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому значению избыточного давления P_Ki, в единицах избыточного давления (МПа, кПа), рассчитывают по формуле



(14)

р - действительное значение избыточного давления, соответствующее задаваемому калибратором MC5-R аналоговому сигналу силы постоянного тока, МПа (кПа).

• 7.4.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах избыточного давления, температуры окружающей среды в месте установки ВИК избыточного давления ИС t_Bn , °C, измеренного термогигрометром.

• 7.4.4.7 Вычисляют приведенную погрешность ВИК избыточного давления 7_РВП|, %, по формуле

= _р^Р"“_~^Р" ЮО.                                 (15)

max min

где Р_юм1 - показания ИК избыточного давления ИС, МПа (кПа);

• 7.4.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.4.4.9 Повторяют процедуры по 7.4.4.4-7.4.4.8 для значений избыточного давления, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК избыточного давления.

• 7.4.4.10 Результаты определения приведенной погрешности ИК избыточного давления считают положительными, если первичный ИП, входящий в состав ИК избыточного давления, имеет действующее свидетельство о поверке и приведенная погрешность, рассчитанная по 7.4.4.7, в каждой реперной точке не выходит за пределы у_РВПтах, %:

- для ИК избыточного давления, включающий в свой состав модуль аналогового ввода SAI-1620т:

- для ИК избыточного давления, включающий в свой состав модуль аналогового ввода HLAI HART CC-PAIH01:

Трвп„ = ±^0,075^!+(0,015.(1_вп-20))².

• 7.5.1 Определение приведенной погрешности выполняют для каждого ИК перепада давления в соответствии с заявлением владельца ИС.

• 7.5.2 Определение приведенной погрешности ИК перепада давления выполняют поэлементно.

• 7.5.2.1 Проверяют наличие действующего свидетельства о поверке преобразователя давления измерительного 3051 CD (далее - 3051 CD).

Примечание -  3051CD должен быть поверен в соответствии с документом МП 14061-10

«Преобразователи давления измерительные 3051. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 08.02.2010 г.

• 7.5.2.2 Отключают 3051 CD от ИК перепада давления и к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.5.2.3 Погрешность ВИК перепада давления определяют при значениях перепада давления, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК перепада давления.

• 7.5.2.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК перепада давления (0 %).

• 7.5.2.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому перепаду давлению АРю, Па, рассчитывают по формуле

(ДР.-ДР .)-16

I. ₌ \2----mm2— ₊ 4                                  (18)

^и АР -АР

max       min

др. - действительное значение перепада давления, соответствующее задаваемому калибратором MC5-R аналоговому сигналу силы постоянного тока, Па.

• 7.5.2.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах перепада давления.

• 7.5.2.7 Вычисляют приведенную погрешность ВИК перепада давления 7_ДРВП1, %, по формуле

ДР -ДР

ГаРВП, =        др" '¹⁰⁰.                                  (1’)

max       min

где ДР_шм; - значение перепада давления по показаниям ИК перепада давления ИС, Па;

• 7.5.2.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.5.2.9 Повторяют процедуры по 7.5.2.4-7.5.2.8 для значений перепада давления, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК перепада давления.

• 7.5.2.10 Результаты определения приведенной погрешности ИК перепада давления считают положительными, если 3051 CD, входящий в состав ИК перепада давления, имеет действующее свидетельство о поверке и приведенная погрешность, рассчитанная по7.5.2.7, в каждой реперной точке не выходит за пределы ±0,25 %.

• 7.6.1 Определение абсолютной погрешности выполняют для каждого ИК уровня на базе преобразователя уровня (далее - ПУ) в соответствии с заявлением владельца ИС.

• 7.6.2 Определение абсолютной погрешности ИК уровня на базе ПУ выполняют поэлементно.

• 7.6.2.1 Проверяют наличие действующего свидетельства о поверке уровнемера микроволнового бесконтактного VEGAPULS 6*(первичного ИП ИК уровня базе ПУ).

Примечание - Уровнемер микроволновый бесконтактный VEGAPULS 6* должен быть поверен в соответствии с документом МП 27283-12 Уровнемеры радарные VEGAPULS 6*. фирмы «VEGA Grieshaber KG», Германия. Методика поверки», утвержденным ГЦИ СИ «ВНИИМС» в 2011 г.

• 7.6.2.2 Отключают первичный ИП ИК уровня на базе ПУ и к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.6.2.3 Погрешность ВИК уровня на базе ПУ определяют при пяти значениях уровня, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК уровня на базе ПУ.

• 7.6.2.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК уровня на базе ПУ (0 %).

• 7.6.2.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому значению уровня L_Ki, мм, рассчитывают по формуле

(L -L )-16

1_ю =           ---+ 4,                                     (20)

^тах ^min

где L_max - верхний предел диапазона измерений ИК уровня на базе ПУ, мм;

L_min - нижний предел диапазона измерений ИК уровня на базе ПУ, мм.

• 7.6.2.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах уровня, температуры окружающей среды в месте установки ВИК уровня на базе ПУ ИС t_Bn , °C, измеренного термогигрометром.

• 7.6.2.7 Вычисляют абсолютную погрешность ВИК уровня на базе ПУ A_LBnj, мм, по формуле

AbBni ⁼ L„_3Mi ^— L_Ki,                                             (21)

где L_H3M] - значение уровня по показаниям ИК уровня на базе ПУ ИС, мм.

• 7.6.2.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.6.2.9 Повторяют процедуры по 7.6.2.4-7.6.2.8 для значений уровня, соответствующих 25; 50; 75; 100 % диапазона измерений ИК уровня на базе ПУ.

• 7.6.2.10 Результаты определения абсолютной погрешности ИК уровня на базе ПУ считают положительными, если уровнемер микроволновый бесконтактный VEGAPULS 6*, входящий в состав ИК уровня на базе ПУ, имеет действующее свидетельство о поверке и абсолютная погрешность, рассчитанная по 7.6.2.7, в каждой реперной точке не выходит за пределы А_ЬВПтах, мм:

Аьвп™ =      00075 • (L_ - L_min ))² + (0,00015 ■ (L_max - L_min) ■ (t_Bn - 20))².            (22)

• 7.7.1 Определение абсолютной погрешности выполняют для каждого ИК уровня на базе преобразователя давления (далее - ПД) в соответствии с заявлением владельца ИС.

• 7.7.2 Определение абсолютной погрешности ИК уровня на базе ПД выполняют поэлементно.

• 7.7.2.1 Проверяют наличие действующего свидетельства о поверке ПД.

Пр имечание - ПД должен быть поверен в соответствии с документом МП 14061-10 «Преобразователи давления измерительные 3051. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 08.02.2010 г.

• 7.7.2.2 Отключают ПД от ИК уровня на базе ПД и к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.7.2.3 Погрешность ВИК уровня на базе ПД определяют при значениях уровня, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК уровня на базе ПД.

• 7.7.2.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК уровня на базе ПД (0 %).

• 7.7.2.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому уровню h_Ki, мм, рассчитывают по

  (24)

  формуле

  (h • -h • )-16 1^ = V       п> +4.                                    (23) ^max ^min

• 7.7.2.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах уровня, температуры окружающей среды в месте установки ВИК уровня на базе ПД ИС t_Bn , °C, измеренного термогигрометром.

• 7.7.2.7 Вычисляют абсолютную погрешность ВИК уровня на базе ПД A_hBn, мм, по формуле

Аьвп,     изм1 ^Ki’ ^где h„_3Mi ^_ измеренное значение уровня по показаниям ИК уровня на базе ПД, м.

• 7.7.2.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.7.2.9 Повторяют процедуры по 7.7.2.4-7.7.2.8 для значений уровня, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК уровня на базе ПД.

• 7.7.2.10 Из резервуара, в котором установлен ПД, в цилиндр отбирают пробу измеряемой среды и измеряют ее плотность в следующей последовательности:

Устанавливают цилиндр на ровную, горизонтальную поверхность в месте, в котором отсутствуют сквозняки, и температура окружающего воздуха не изменяется более чем на 2 °C во время проведения измерений.

С помощью термометра измеряют температуру измеряемой среды в цилиндре t_HC , °C, с дискретностью цены деления шкалы.

Осторожно опускают в цилиндр ареометр, держа его за верхний конец. За два-три деления до предполагаемого значения плотности измеряемой среды ареометр отпускают, придавая ему легкое вращение.

После прекращения колебаний ареометра считывают показания его шкалы с дискретностью 1/5 цены деления р_ар, кг/м³. При этом ареометр не должен касаться стенок цилиндра. Для прозрачных жидкостей отсчет показаний проводят по линии раздела жидкостью шкалы ареометра (при этом положение глаз наблюдателя должно быть на уровне мениска). Для непрозрачных жидкостей показание шкалы ареометра считывают по верхнему краю мениска (при этом положение глаз наблюдателя должно быть на уровне мениска).

Если температура измерения t_HC, °C, плотности р_ар, кг/м³ измеряемой среды ареометром отличается от температуры калибровки ареометра tk = 20 °C или tk = 15 °C более, чем на ±3,0 °C, в показания ареометра вводят поправку на расширение стекла ареометра по следующей формуле

Papt ~ Рар 'К,                                                  (25)

где Papt ^_ плотность измеряемой среды, рассчитанный с поправкой на расширение стекла ареометра, кг/м³;

К ^_ поправка на расширение стекла ареометра.

Для ареометров, градуированных при температуре 20 °C, коэффициент К вычисляют по формуле

К = 1 — 0,000025 • (t_HC — 20).                                       (26)

Для ареометров, градуированных при температуре 15 °C, коэффициент К вычисляют по формуле

К = 1 -0,000023 • (t_HC -15)-0,00000002 (t_HC -15)².                         (27)

• 7.7.2.11 Результаты определения абсолютной погрешности ИК уровня на базе ПД считают положительными при:

• - наличии у ПД, входящего в состав ИК уровня на базе ПД, действующего свидетельства о поверке;

• - условии, что абсолютная погрешность, рассчитанная по 7.7.2.7, в каждой реперной точке не выходит за пределы A_hBnmax>^мм:

а) для ИК уровня на базе ПД, включающий в свой состав модуль аналогового ввода SAI-1620т:

^ьвптах ~    0025 • (h_max — h_min),                              (28)

б) для ИК уровня на базе ПД, включающий в свой состав модуль аналогового ввода HLAIHARTCC-PAIH01:

= ±7(0.<’0075(h.„-h_n„.))^! + (0,00015 (h_n,„-h_ml.)(t_Bn-20))²;      (29)

- условии, что значение плотности измеряемой среды, измеренная ареометром, p_apt, кг/м³, находится в пределах:

а) от 970 до 1070 кг/м³ для ИК уровня (тип 3, тип 4, тип 5);

б) от 970 до 1100 кг/м³ для ИК уровня (тип 6).

• 7.8.1 Определение погрешности выполняют для каждого ИК расхода в соответствии с заявлением владельца ИС.

• 7.8.2 Определение абсолютной погрешности ИК расхода выполняют поэлементно.

• 7.8.2.1 Проверяют наличие действующего свидетельства о поверке расходомера-счетчика ультразвукового Prosonic Flow.

Примечание - Расходомер-счетчик ультразвуковой Prosonic Flow должен быть поверен в соответствии с документом МП 29674-12 «ГСП. Расходомеры-счетчики ультразвуковые Prosonic Flow. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.

• 7.8.2.2 Отключают расходомер-счетчик ультразвуковой Prosonic Flow от ИК расхода и к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.8.2.3 Погрешность ВИК расхода определяют при пяти значениях расхода, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК расхода.

• 7.8.2.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК расхода (0 %).

• 7.8.2.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока I_Ki, мА, соответствующее задаваемому значению расхода Q_Ki, м³/ч, рассчитывают по формуле



"  Q„-Q™

где      - верхний предел диапазона измерений ИК расхода, м³/ч;

Q_mjn - нижний предел диапазона измерений ИК расхода, м³/ч.

• 7.8.2.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах расхода, температуры окружающей среды в месте установки ВИК расхода ИС t_Bn , °C, измеренного термогигрометром.

• 7.8.2.7 Вычисляют приведенную погрешность ВИК расхода y_QBni, %, по формуле

⁼ о ""'-о'^{1 10}°-                                  ⁽³¹⁾

''v.max Vmin

где Q_H3Mj - значение расхода по показаниям ИК расхода ИС, м³/ч;

Q - действительное значение расхода, соответствующее задаваемому калибратором MC5-R аналоговому сигналу силы постоянного тока, м³/ч.

• 7.8.2.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.8.2.9 Повторяют процедуры по 7.8.2.4-7.8.2.8 для значений расхода, соответствующих 25; 50; 75 и 100 % диапазона измерений ИК расхода.

• 7.8.2.10 Результаты определения погрешности ИК расхода считают положительными, если расходомер-счетчик ультразвуковой Prosonic Flow, входящий в состав ИК расхода, имеет действующее свидетельство о поверке и приведенная погрешность, рассчитанная по 7.8.2.7, в каждой реперной точке не выходит за пределы у _QBnmax, %:

Ъ,п».. =±A⁰⁷⁵"⁺(°"⁰¹⁵'(^t»n -²⁰))²'                        <³²>

• 8.1 Результаты поверки ИС оформляют протоколом с указанием даты и места проведения поверки, условий поверки, применяемых эталонов, результатов расчета погрешности. Рекомендуемая форма протокола поверки ИС приведена в приложении А настоящей инструкции.

• 8.2 При положительных результатах поверки ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком.

• 8.3 При положительных результатах поверки отдельных ИК из состава ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком с указанием информации об объеме проведенной поверки.

• 8.4 При наличии свидетельств о поверке ИП ИС, они прикладываются к свидетельству о поверке ИС.

• 8.5 При наличии свидетельств о поверке ИС в части отдельных ИК, они прикладываются к свидетельству о поверке ИС.

• 8.6 Отрицательные результаты поверки ИС оформляют в соответствии с утвержденным порядком. При этом выписывается извещение о непригодности к применению ИС с указанием причин непригодности.

(рекомендуемое)

Дата_____._____.20___г.

Поверитель: (наименование юридического лица или индивидуального предпринимателя, выполнившего поверку)

Место проведения поверки:

Наименование поверяемого средства измерений: Система измерительно-управляющая АСУТП платформы жилого модуля № 1 и переходного моста месторождения им. В. Филановского

Заводской номер ИС: 4550-ПЖМ-1-СИУ АСУТП

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки вторичных ИП ПК                         _______

• - в местах установки первичных ИП ИК                        _______

б) относительная влажность, %                                     ________

в) атмосферное давление, кПа                                      ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Поверка проведена в соответствии с документом: МП 1002/1-311229-2018 «Инструкция. Государственная система обеспечения единства измерений. Система измерительно-управляющая АСУТП платформы жилого модуля № 1 и переходного моста месторождения им. В. Филановского. Методика поверки», утвержденному ООО Центр Метрологии «СТП»10 февраля 2018 г.

• 1 Внешний осмотр: соответствует (не соответствует) требованиям 7.1 методики поверки.

• 2 Опробование: соответствует (не соответствует) требованиям 7.2 методики поверки.

3.2 Результаты определения абсолютной погрешности ИК температуры

Результаты определения абсолютной погрешности ИК температуры: положительные (отрицательные).

4.2 Результаты определения приведенной погрешности ИК избыточного давления комплектно

4.3 Результаты определения приведенной погрешности ИК избыточного давления поэлементно

4.3.1 Результаты определения приведенной погрешности вторичной части ИК избыточного давления

Свидетельство о поверке преобразователя давления измерительного 3051S номер, срок действия, кем выдано

Результаты определения приведенной погрешности ИК избыточного давления: положительные (отрицательные).

5 Определение приведенной погрешности ИК перепада давления

5.2 Результаты определения приведенной погрешности ИК перепада давления поэлементно

5.2.1 Результаты определения приведенной погрешности вторичной части ИК перепада давления

Свидетельство о поверке преобразователя давления измерительного 3051 CD номер, срок действия, кем выдано

Результаты определения приведенной погрешности ИК перепада давления: положительные (отрицательные).

6.2 Результаты определения абсолютной погрешности ИК уровня на базе ПУ поэлементно

6.2.1 Результаты определения абсолютной погрешности вторичной части ИК уровня на базе ПУ

Свидетельство о поверке уровнемера микроволнового бесконтактного VEGAPULS 6* номер, срок действия, кем выдано.

Результаты определения абсолютной погрешности ИК уровня на базе ПУ: положительные (отрицательные).

7 Определение абсолютной погрешности ИК уровня на базе ПД

7.2 Результаты определения абсолютной погрешности ИК уровня на базе ПД поэлементно

7.2.1 Результаты определения абсолютной погрешности вторичной части ИК уровня на базе ПД

Свидетельство о поверке преобразователя давления измерительного 3051 номер, срок действия, кем выдано

Результаты определения абсолютной погрешности ИК уровня на базе ПД: положительные (отрицательные).

й части ИК

поэлементно

8.2 Результаты определения погрешности ИК расхода

8.2.1 Результаты определения приведенной погрешнос

Свидетельство о поверке расходомера-счетчика ультразвукового Prosonic Flow с первичным преобразователем модели F и электронным блоком исполнения 92 номер, срок действия, кем выдано.

Результаты определения погрешности ИК расхода: положительные (отрицательные).

24 из 24

¹

Г,™. = ± Jo, 035’ + [( 0’°¹²⁵'^P».»is + 0,0625.P„.) .    - 20)) + 0,075’ + (0,015 ■ (t_Bn - 20))’.     (13)

V           k k               max •                 J             J

• 7.4.4 Определение приведенной погрешности ИК избыточного давления поэлементно

• 7.4.4.1 Проверяют наличие действующего свидетельства о поверке на первичный измерительный преобразователь (далее - ИП) ИК.

Примечания

²

Преобразователь давления измерительный 3051S (регистрационный номер 24116-08) должен быть поверен в соответствии с документом «Преобразователи давления измерительные 3051S. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 17.12.2002 г.

³

Преобразователь давления измерительный 3051S (регистрационный номер 24116-13) должен быть поверен в соответствии с документом МП 24116-13 «Преобразователи давления измерительные 3051S. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 17.12.2002 г.

• 7.4.4.2 Отключают первичный ИП от ИК избыточного давления и к соответствующему каналу подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.4.4.3 Погрешность ВИК избыточного давления определяют при значениях избыточного давления, соответствующих 0; 25; 50; 75; 100% диапазона измерений ИК избыточного давления.

• 7.4.4.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК давления (0 %).
