Настоящая методика поверки распространяется на гироплатформы геодезические GYROMAT 5000 (далее - гироплатформы) и устанавливает методы и средства первичной и периодической поверок.

Интервал между периодическими поверками - один год.

При проведении поверки выполнить операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки

К проведению поверки допускаются лица, изучившие эксплуатационные документы на гироплатформы, имеющие достаточные знания и опыт работы с ними.

При проведении поверки необходимо соблюдать:

• -   требования по технике безопасности, указанные в руководстве по эксплуатации на поверяемую гироплатформу и используемые средства поверки;

• -   правила по технике безопасности, действующие на месте поверки;

• -   правила по технике безопасности при производстве топографо-геодезических работ ПТБ-73 (Изд. «Недра», М., 1973 г.);

• -   ГОСТ 12.1.040-83;

• -   ГОСТ 12.2.007.0-75.

Поверка должна проводиться в климатических условиях, соответствующих рабочему диапазону, указанному в эксплуатационной и технической документации на гироплатформы и на средства их поверки:

• -  температура окружающей среды ,°С..................................от минус 20 до плюс 50;

• -   относительная влажность воздуха,%................................ не более 80;

• -   атмосферное давление, кПа (мм рт.ст.)..............................84,0..106,7 (630..800);

• -   измерения должны проводиться при отсутствии осадков, порывов ветра и колебаний изображения в зрительной трубе установленного на гироплатформу тахеометра (теодолита);

• -  поверяемая гироплатформа должна быть защищена от прямых солнечных лучей.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• -   проверить наличие действующих свидетельств о поверке на средства поверки;

• -   гироплатформу и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• -   гироплатформу и средства поверки выдерживают на месте проведения поверочных операций в течение времени, установленного в эксплуатационной документации;

• -  гироплатформа и эталоны должны быть установлены на специальных основаниях (фундаментах), не подвергающихся механическим (вибрация, деформация, сдвиги).

• 7. Проведение поверки

При внешнем осмотре должно быть установлено соответствие гироплатформы следующим требованиям:

• -   исправность переключателей, работу подсветок, исправность разъемов и внешних соединительных кабелей;

• -   отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики;

• -   наличие маркировки и комплектности согласно требованиям эксплуатационной документации;

• -   чистота оптики тахеометра (теодолита), отсутствие внешних и внутренних её дефектов.

При опробовании должно быть установлено соответствие гироплатформы следующим требованиям:

• -   отсутствие качки и смещений неподвижно соединенных деталей и элементов;

• -   плавность и равномерность движения подвижных частей;

• -  идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным, приведённым в таблице 3.

Таблица 3.

Идентификационные данные ПО могут быть получены двумя путями:

• 1. при включении гироплатформы на стартовом экране отображается номер версии встроенного ПО;

• 2. через интерфейс пользователя, пройдя по следующим пунктам меню: «Main Menu» -> «System Status» -> «Firm-ware Version». В открывшемся информационном окне отображается системная информация с номером версии встроенного ПО.

Перед тем как приступать к определению метрологических характеристик необходимо выполнить следующие операции по установке поверяемой гироплатформы:

- установить штатив на пункт эталонного астрономо-геодезического полигона и предварительно отцентрировать его. Вставить корпус гироплатформы в кольцо штатива. Проверить подключение кабеля передачи данных между гироплатформой и тахеометром (теодолитом), при необходимости, подключить его. Включить гироплатформу и тахеометр (теодолит);

• -   привести гироплатформу в горизонтальное положение, используя электронный или жидкостной уровень тахеометра (теодолита), путем вращения подъемных винтов гироплатформы. Выполнить контроль этой операции с помощью электронного уровня тахеометра (теодолита) в двух противоположных положениях путем его вращения на 180°;

• -  окончательно отцентрировать гироплатформу над пунктом измерений с помощью механического отвеса или с использованием оптической центрирующей системы. После центрирования снова проверить горизонтальность инструмента.

Для определения абсолютной погрешности измерений азимута в качестве эталона используется значение астрономического азимута, погрешность определения которого не превышает ±1".

В процессе измерений выполняются следующие операции:

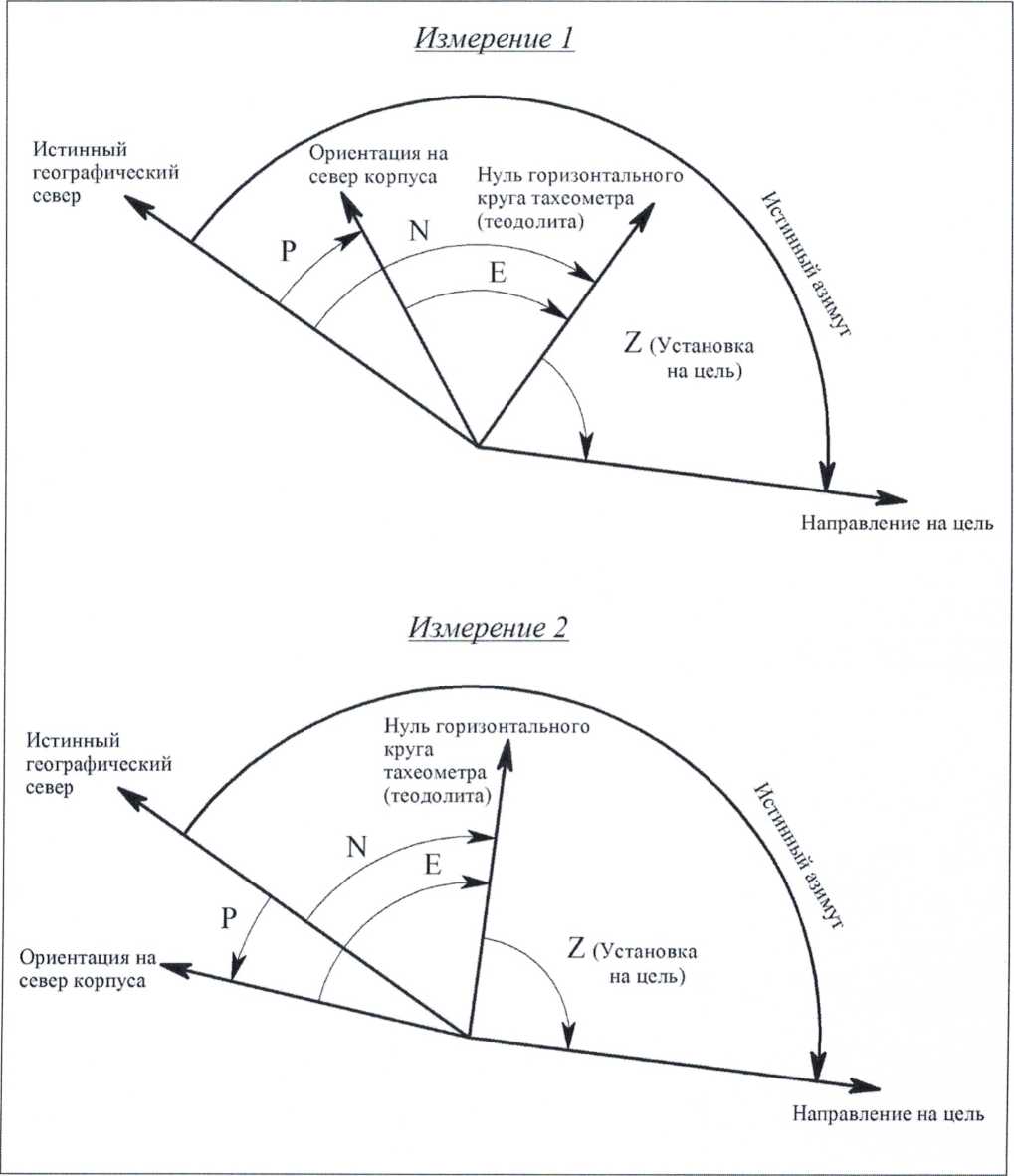

• -   запуск гироскопа, после чего следящая система поворачивает верхнюю часть корпуса гироплатформы вместе с установленным на ней тахеометром (теодолитом) вокруг вертикальной оси и выставляет гироплатформу в определенном положении относительно направления на север; в компьютере гироплатформы фиксируется отсчет по горизонтальному кругу тахеометра (теодолита) «Е» (см. Приложение к настоящей методике поверки), соответствующий ориентации корпуса на север;

• -   через 2-3 минуты автоматически запускается процесс определения «нулевого положения подвеса» гироскопа, в результате чего определяется отсчет по горизонтальному кругу тахеометра (теодолита), соответствующий точному направлению на север «N» (см. Приложение к настоящей методике поверки) и угол отклонения корпуса гироплатформы от точного направления на север «Р» (см. Приложение к настоящей методике поверки);

• -   зрительную трубу тахеометра (теодолита) навести на цель, определяющую ориентируемое направление; в компьютере гироплатформы при этом фиксируются отсчет по горизонтальному кругу тахеометра (теодолита) «Z» (см. Приложение к настоящей методике поверки), соответствующий этому направлению;

• -   в компьютере гироплатформы вычисляется азимут ориентируемого направления «А_изм» по формуле:

А™ = Л^ + Лгде

Аизм - измеренное значение азимута, ...°;

N - значение горизонтального угла тахеометра (теодолита), соответствующее точному направлению на север, ...° (см. Приложение к настоящей методике поверке);

Z - значение горизонтального угла тахеометра (теодолита), соответствующее направлению на ориентирующую цель, ...° (см. Приложение к настоящей методике поверке).

• -   вычислить значение абсолютной погрешности измерения азимута по формуле:

~ А_деЛст , где

\А - значение абсолютной погрешности измерения азимута,...°;

Аизм - измеренное значение азимута, ..,°;

Адейст - эталонное значение астрономического азимута, ... °

Выполнить вышеописанные операции не менее пяти раз для каждого из возможных режимов измерений гироплатформы.

Для каждого из режимов измерений за окончательный результат принять наибольшее полученное значение А А.

Окончательный результат значения абсолютной погрешности измерений азимута для

При превышении указанного предела допускаемой абсолютной погрешности выполнить операции по п. 7.3.2 и повторить п. 7.3.1 настоящей методики. В случае повторного превышения указанных пределов гироплатформа считается не прошедшей поверку.

Определение значения приборной постоянной Е гироплатформы выполнить в соответствии с методикой, изложенной в документе «Гироплатформы геодезические GYROMAT 5000. Руководство по эксплуатации».

Полученное значение величины Е ввести в память гироплатформы в соответствии с указаниями, изложенными изложенной в документе «Гироплатформы геодезические GYROMAT 5000. Руководство по эксплуатации».

После введения значения приборной постоянной гироплатформы выполнить операции по п. 7.3.1 настоящей методики.

8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

• 8.2. При положительных результатах гироплатформа признается годной к применению и на неё выдается свидетельство о поверке установленной формы.

• 8.3. При отрицательных результатах поверки гироплатформа признается непригодной к применению и на ней выдается извещение о непригодности установленной формы с указанием основных причин.
