Методика поверки «Модули многофункциональные SIWAREX Фирма "Siemens AG", Германия» (DE.C.28.149.A № 47104)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

об утверждении типа средств измерений

DE.C.28.149.A № 47104

Срок действия до 09 июля 2017 г.

НАИМЕНОВАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Модули многофункциональные SIWAREX

ИЗГОТОВИТЕЛЬ

Фирма "Siemens AG", Германия

РЕГИСТРАЦИОННЫЙ № 50385-12

ДОКУМЕНТ НА ПОВЕРКУ

МП ТИнТ 41-2012

ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 1 год

Тип средств измерений утвержден приказом Федерального агентства по техническому регулированию и метрологии от 09 июля 2012 г. № 479

Описание типа средств измерений является обязательным приложением к настоящему свидетельству.

№ 005403

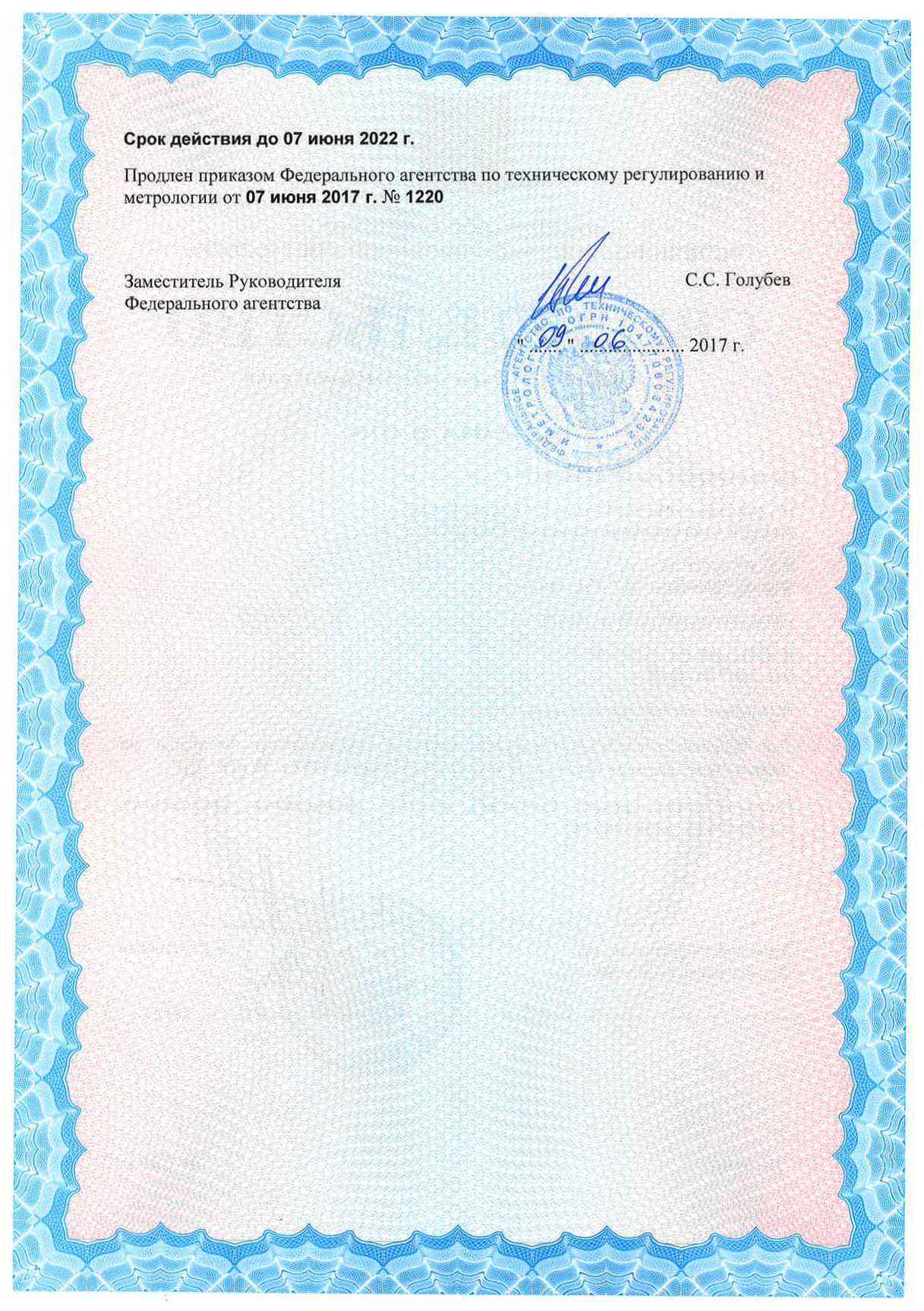

Срок действия до 07 июня 2022 г.

Заместитель Руководителя Федерального агентства

Продлен приказом Федерального агентства по техническому регулированию и метрологии от 07 июня 2017 г. № 1220

Приложение к свидетельству № 47104 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Модули многофункциональные SIWAREX (далее по тексту - модули) предназначены для измерения электрического аналогового выходного сигнала тензорезисторных датчиков.

Описание средства измерений

Принцип действия модулей основан на усилении и преобразовании напряжения разбаланса моста тензорезисторных датчиков в цифровой или аналоговый сигнал.

Модули имеют последовательные интерфейсы для подключения удалённых цифровых индикаторов и подключения к компьютеру.

Встроенный цифровой фильтр позволяет компенсировать колебания сигнала.

Модули выпускаются в модификациях CF, CS, U, FT A, FTC, MS, М.

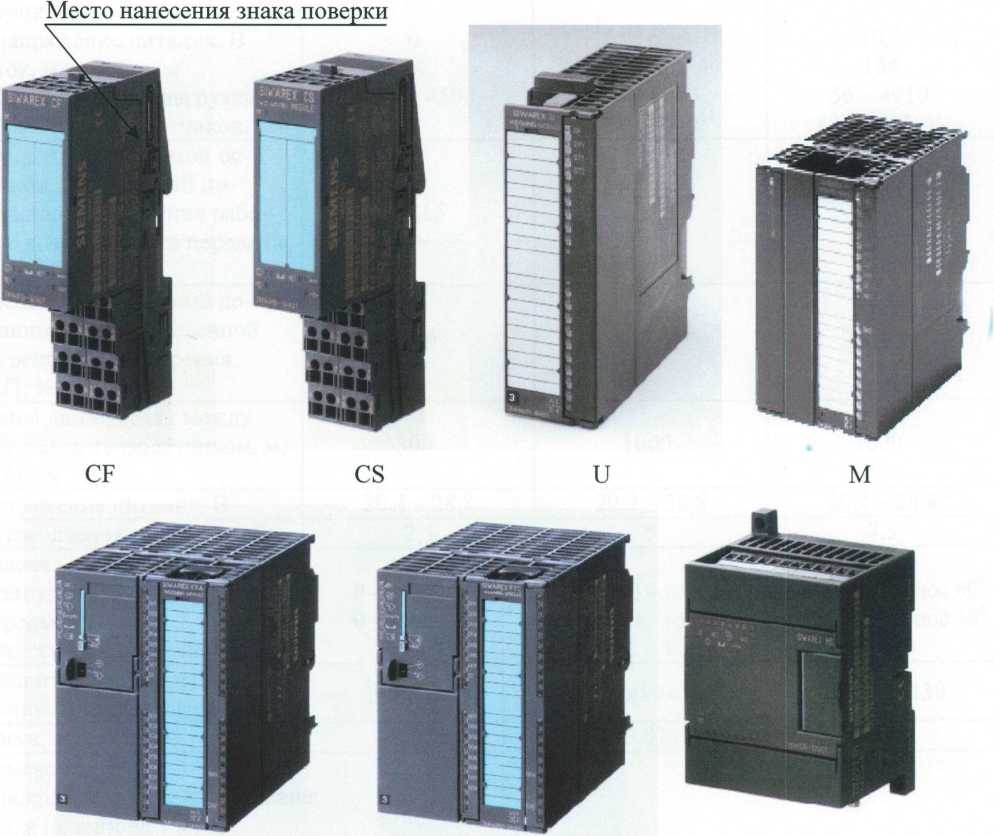

Общий вид модулей и место нанесения знака поверки представлены на рисунке 1.

FTA

FTC

MS

Рисунок 1 - Фотографии общего вида модулей многофункциональных SIWAREX

Метрологические и технические характеристики

Основные метрологические и технические характеристики модулей многофункциональных SIWAREX представлены в таблицах 1-2.

Таблица 1  - Основные метрологические и технические характеристики модулей

Примечания

• 1 - искробезопасное исполнение;

• 2 - для диапазона 1 мВ/В;

• 3 - для диапазонов 2/4 мВ/В;

• 4 - для аналогового выхода;

• 5 - при вертикальной установке;

• 6 - при горизонтальной установке.

Таблица 2  - Основные метрологические и технические характеристики модулей

многофункциональных SIWAREX модификаций U, MS, М

Примечания

• 1 - для одноканального модуля;

• 2 - для двухканального модуля;

• 3 - искробезопасное исполнение;

• 4 - для аналогового выхода;

• 5 - при вертикальной установке;

• 6 - при горизонтальной установке.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель модулей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки входят:

• - модуль многофункциональный SIWAREX

• - руководство по эксплуатации

• - методика поверки МП ТИнТ № 41-2012

Поверка

осуществляется по документу МП ТИнТ № 41-2012 «Модули многофункциональные SIWAREX. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в апреле 2012 г.

Лист № 4 Всего листов 4 Перечень основных средств, применяемых при поверке:

• - калибратор универсальный FLUKE 5520А

диапазон воспроизведения напряжения постоянного тока: 0 - 329,9999 мВ; предел допускаемой абсолютной погрешности воспроизведения (AU): ± (0,000015-U + 1,5 мкВ);

• - мультиметр цифровой прецизионный 8508А диапазон измерения силы постоянного тока: 0-20 мА;

предел допускаемой абсолютной погрешности измерения (Д1): ± (0,000014-1 + 0,04 мкА)

Сведения о методиках (методах) измерений

Методы измерений с помощью модулей многофункциональных SIWAREX указаны в документе «Модули многофункциональные SIWAREX. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к модулям многофункциональным SIWAREX

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

Модули многофункциональные SIWAREX. Руководство по эксплуатации.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Вне сферы государственного регулирования.

Изготовитель

Фирма «Siemens AG», Германия Industry Sector, Industry Automation Division,

Oestliche Rheinbrueckenstr. 50, 76187 Karlsruhe, Germany

Заявитель

Фирма «RCS, Inc.», США

4015 Old Settlement Ct., Missouri City, Texas 77459, USA

Phone: +1 281 948-4040; +7 926 633 5845

E-Mail: aneil@rcsint.com

http://www.rcsint.com

Испытательный центр

ГЦИ СИ ООО «ТестИнТех»

123308, г. Москва, ул. Мневники, д.1

Тел./факс: +7(499)944-40-40 Аттестат аккредитации № 30149-11.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

УТВЕРЖДАЮ

Руководитель ГЦИ СИ

Генеральный директор

ООО «ТестИнТех»

___________Л.А. Пучкова « 21 » апреля 2012 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ МП ТИнТ № 41-2012 г. Москва

2012

Настоящая методика поверки распространяется на модули многофункциональные SIWAREX модификаций CF, CS, U, FTA, FTC, MS, M (далее - модули), изготовленные фирмой «Siemens AG», Германия, и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1 При проведении поверки проводят операции, указанные в таблице 1 и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

При несоответствии характеристик поверяемых модулей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

Таблица 2 - Средства поверки

Примечания

• 1 Допускается применять другие средства поверки, удовлетворяющие по точности требованиям настоящей методики.

• 2 Соотношение пределов допускаемой основной абсолютной погрешности образцовых средств измерений и поверяемых модулей для каждой проверяемой точки должно быть не более 1:3.

• 3 Все средства поверки должны быть исправны и поверены в установленном порядке.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке модулей допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80,  «Правила эксплуатации электроустановок

потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °C.................................................20 ± 5

Относительная влажность воздуха, %.................................................. 30 - 80

Атмосферное давление, кПа................................................................84 - 106

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого модуля следующим требованиям:

• - комплектности модуля в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

• - отсутствие механических повреждений корпуса, соединительных элементов, индикаторных устройств, нарушающих работу модулей или затрудняющих поверку.

Модули, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

5.2 Опробование

При опробовании производят подключение поверяемого модуля к источнику питания и убеждаются в его работоспособности. Проверяют соответствие функционирования модуля требованиям руководства по эксплуатации.

• 5.3 Определение метрологических характеристик

5.3.1 Определение основной приведенной погрешности измерения рабочего коэффициента передачи

Определение основной приведенной погрешности измерения рабочего коэффициента передачи проводят при помощи калибратора универсального FLUKE 5520A методом прямых измерений в следующей последовательности:

• - входные разъемы «SIG+» и «SIG-» поверяемого модуля соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора FLUKE 5520A;

• - установить на выходе калибратора универсального FLUKE 5 520A значения напряжения постоянного тока, соответствующие 0 %, 5 %, 25 %, 50%, 75 %, 95 %, 100 % от диапазона измерения для каждого режима имитации рабочего коэффициента передачи тензорезис-торных датчиков (1 мВ/В, 2 мВ/В, 4 мВ/В);

• - зафиксировать значения напряжения, измеренные поверяемым модулем (выраженное значением числа поверочных делений);

• - приведенную погрешность измерения определить по формуле

6х = (X - Х_э)/Х_шх100%,

где    X - значение по показаниям поверяемого модуля, дел.;

Х_э - значение по показаниям образцового (эталонного) СИ, дел.;

Х_ш - количество делений полной шкалы, дел.

Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в таблицах А. 1 - А. 4 Приложения А.

5.3.2 Определение основной приведенной погрешности выходного аналогового сигнала

Определение основной приведенной погрешности выходного аналогового сигнала проводят при помощи калибратора универсального FLUKE 5520A и мультиметра цифрового прецизионного 8508А методом прямых измерений в следующей последовательности:

• - входные разъемы «SIG+» и «SIG-» поверяемого модуля соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора FLUKE 5520A;

• - разъемы аналогового выхода «Analog output+» и «Analog output-» поверяемого модуля соединить при помощи измерительных проводов с входными разъемами мультиметра 8508А;

• - установить на выходе калибратора универсального FLUKE 5 520A значения напряжения постоянного тока, соответствующие 0 %, 5 %, 25 %, 50%, 75 %, 95 %, 100 % от диапазона измерения для каждого режима имитации рабочего коэффициента передачи тензорезис-торных датчиков (1 мВ/В, 2 мВ/В, 4 мВ/В);

• - по показаниям мультиметра 8508А зафиксировать значения силы тока на аналоговом выходе поверяемого модуля в каждой проверяемой точке;

• - приведенную погрешность определить по формуле

6х = (X - Х_э)/Х_дх100%                            (2)

где    X - значение по показаниям мультиметра, мА;

Х_э - значение по показаниям образцового (эталонного) СИ;

Х_д - конечное значение диапазона измерения.

Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в таблице А.5 Приложения А.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1 Положительные результаты поверки модулей многофункциональных SIWAREX оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики модули к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении модулей в ремонт или невозможности их дальнейшего использования.

  Главный специалист

  ГЦИ СИ ООО «ТестИнТех»

О.С. Жаркова

« 21 » апреля 2012 г.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки модулей многофункциональных SIWAREX

Таблица А. 1 - Протокол результатов поверки модулей многофункциональных SIWAREX модификаций CS, MS, U

Таблица А.2 - Протокол результатов поверки модулей многофункциональных SIWAREX модификации М

Окончание таблицы А.2

Таблица А.3 - Протокол результатов поверки модулей многофункциональных SIWAREX модификаций FTA, FTC

Таблица А. 4 - Протокол результатов поверки модулей многофункциональных SIWAREX модификации CF

Таблица А. 5 - Протокол результатов поверки модулей многофункциональных SIWAREX модификаций FTA, FTC, M при определении сновной приведенной погрешности выходного аналогового сигнала.
