Руководство по эксплуатации «ТЕПЛОВЫЧИСЛИТЕЛИ СПТ 944» (РАЖГ.421412.032 РЭ-ЛУ)

ТЕПЛОВЫЧИСЛИТЕЛИ СПТ944 Руководство по эксплуатации Лист утверждения

РАЖГ.421412.032 РЭ - ЛУ

Инв. № подлинника	Подпись и дата	Взамен инв. №	Инв. № дубликата	Подпись и дата

Содержание

Введение

• 1 Назначение

• 2 Технические данные

  • 2.1 Эксплуатационные характеристики

  • 2.2 Входные и выходные сигналы

  • 2.3 Коммуникация с внешними устройствами

  • 2.4 Электропитание

  • 2.5 Функциональные характеристики

  • 2.6 Диапазоны измерений и показаний

  • 2.7 Метрологические характеристики

  • 2.8 Защита от фальсификации

• 3 Сведения о конструкции

• 4 Схемы потребления

• 5 Структура данных

  • 5.1 Главное меню

  • 5.2 Текущие параметры (ТЕК)

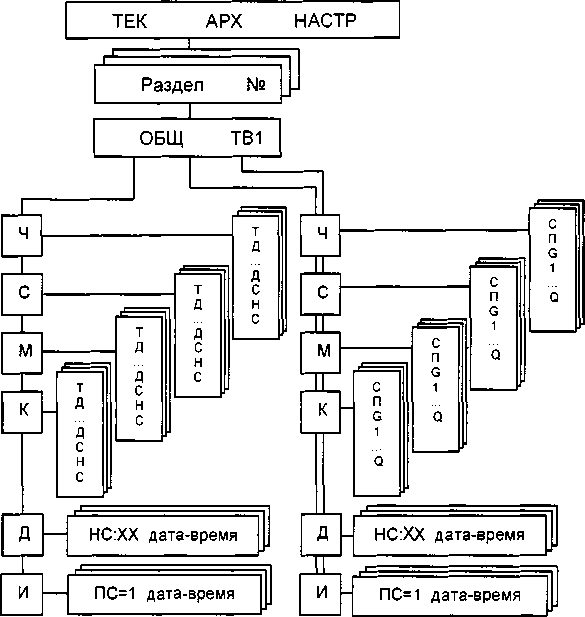

  • 5.3 Архивы (АРХ)

  • 5.4 Пункт меню настройка (НАСТР)

  • 5.5 Пункт меню справка ("?")

• 6 Диагностика

• 7 Контроль параметров, алгоритмы подстановок

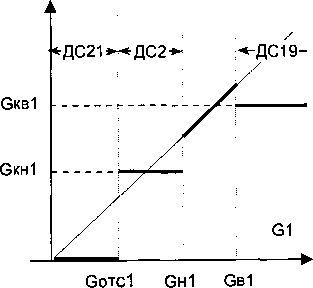

  • 7.1 Контроль объемного расхода

  • 7.2 Контроль температуры и давления

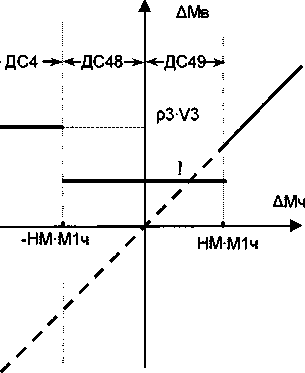

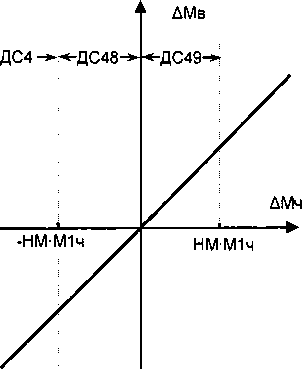

  • 7.3 Контроль разности "часовых масс"

  • 7.4 Контроль сигнала на дискретном входе Х4

  • 7.5 Контроль сигнала на дискретном входе Х5

  • 7.6 Контроль сигнала на дискретном входе Х6

  • 7.7 Контроль сигнала на дискретном входе Х7

  • 7.8 Контроль батареи

  • 7.9 Контроль питания

  • 7.10 Контроль параметров по уставкам

  • 7.11 Контроль "часового тепла", алгоритм использования константы Qk

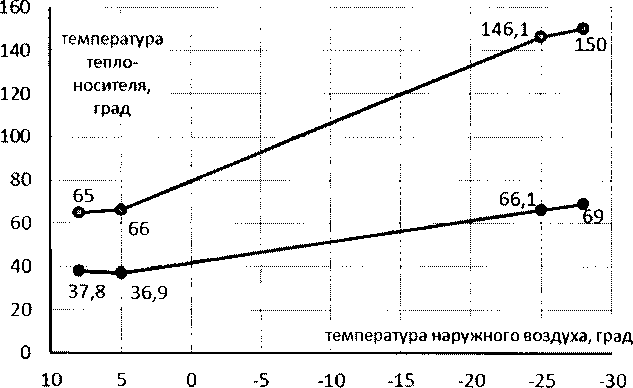

  • 7.12 Контроль соблюдения температурного графика

  • 7.13 Контроль времени работы

  • 7.14 Контроль подключения к серверу

• 8 Итоговые отчеты

  • 8.1 Типы отчетов

  • 8.2 Вывод на принтер

  • 8.3 Вывод на компьютер

  • 8.4 Комбинированный вывод

• 9 Безопасность

• 10 Подготовка к работе

  • 10.1 Общие указания

  • 10.2 Монтаж электрических цепей

  • 10.3 Монтаж тепловычислителя

  • 10.4 Подключение модема

  • 10.5 Ввод в эксплуатацию

  • 10.6 Замена батареи

• 11 Методика поверки

  • 11.1 Общие положения

  • 11.2 Операции поверки

  • 11.3 Условия поверки

  • 11.4 Средства поверки

  • 11.5 Требования безопасности

  • 11.6 Проведение поверки

2

• 11.7 Оформление результатов

• 12 Транспортирование и хранение

Приложение А Настроечные параметры

Приложение Б Настроечные параметры

Введение

Настоящее руководство по эксплуатации предназначено для специалистов, осуществляющих монтаж, обслуживание и поверку тепловычислителей СПТ944 (далее - тепловычислители). Руководство содержит сведения о технических характеристиках, конструкции и работе тепловычислителей.

Тепловычислители соответствуют ГОСТ Р 51649-2014, МИ 2412-97, ГСССД 187-99.

Пример записи тепловычислителя: "Тепловычислитель СПТ944, ТУ 4217-092-23041473-2015".

1 Назначение

Тепловычислители предназначены для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

Тепловычислители применяются в составе теплосчетчиков и других измерительных систем.

2 Технические данные 2.1 Эксплуатационные характеристики

Габаритные размеры: 208x206x87 мм;

Масса: не более 0,95 кг

Электропитание: встроенная батарея 3,6 В и (или) внешнее (12 ± 3) В постоянного тока.

Потребляемый от внешнего источника ток при номинальном напряжении: не более 80 мА. Условия эксплуатации:

• - температура окружающего воздуха: от минус 10 до плюс 50 °C;

• - относительная влажность: не более 95 % при 35 °C и боле низких температурах;

• - атмосферное давление: от 84 до 106,7 кПа;

• - синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Условия транспортирования (в транспортной таре):

• - температура окружающего воздуха: от минус 25 до плюс 55 °C;

• - относительная влажность: не более 95 % при 35 °C и более низких температурах;

• - удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 15 лет.

2.2 Входные и выходные сигналы

• 2.2.1 Входные сигналы, соответствующие расходу: шесть импульсных сигналов, каждый из которых может быть низкочастотным, частотой до 18 Гц, или высокочастотным, частотой до 1000 Гц. Входы тепловычислителя, на которых действуют импульсные сигналы, в дальнейшем именуются F-входами.

Низкочастотные сигналы формируются дискретным изменением состояния (замкнуто/разомкнуто) выходной цепи датчика. Сопротивление цепи в состоянии "замкнуто" должно быть менее 1 кОм, ь состоянии "разомкнуто" - более 500 кОм. Длительность импульса (состояние "замкнуто") должна составлять не менее 0,5 мс, паузы (состояние "разомкнуто") - не менее 12,5 мс.

Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика. Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть не более 0,5 В, высокий уровень (пауза) - не менее 3 и не более 5 В. Длительности импульса и паузы должны быть не менее 0,5 мс.

• 2.2.2 Входные сигналы, соответствующие давлению: шесть сигналов силы тока 4-20 мА. Входы тепловычислителя, на которых действуют сигналы силы тока, в дальнейшем именуются 1-входами.

• 2.2.3 Входные сигналы, соответствующие температуре: шесть сигналов сопротивления термопреобразователей с характеристикой PtlOO, 100П или 100М. Входы тепловычислителя, на которых действуют сигналы сопротивления, в дальнейшем именуются R-входами.

• 2.2.4 Входные дискретные сигналы, соответствующие контролируемому событию:

• - один сигнал, поступающий через входной порт D1;

• - один сигнал, поступающий через входной порт D2;

• - один сигнал, поступающий через двунаправленный порт DD1 в режиме входного порта;

• - один сигнал, поступающий через двунаправленный порт DD2 в режиме входного порта.

Сигналы формируются путем изменения напряжения выходной цепи датчика: напряжение в состоянии "высокий уровень" 5 < U_B < 24 В, напряжение в состоянии "низкий уровень" U_B 1 В. Входное сопротивление тепловычислителя на дискретных входах составляет 4,7 кОм.

• 2.2.5 Выходные дискретные сигналы, соответствующие контролируемому событию.

Сигналы формируются на двунаправленных портах DD1 и DD2 в режиме выходного порта путем изменения состояния (замкнуто/разомкнуто) выходной цепи тепловычислителя:

• - остаточное напряжение в состоянии "замкнуто" U_o < 2 В при токе 100 мА;

• - ток утечки в состоянии "разомкнуто" 1₀ < 0,1 мА при напряжении внешней цепи U_B = 24 В. Схема формирования выходного сигнала предусматривает работу на индуктивную нагрузку.

2.3 Коммуникация с внешними устройствами

Для обмена данными с внешними устройствами тепловычислители снабжены тремя коммуникационными портами: оптическим, стандартным RS232 и гальванически изолированным RS232-coBMec-тимым портом М4.

При совместной работе тепловычислителя с GSM-модемами обеспечивается передача данных по технологии CSD (HSCSD). Поддерживается работа с GPRS/3 G-модемам и и с другим коммуникационным оборудованием, обеспечивающим передачу данных по протоколам PPP/TCP/IP.

2.4 Электропитание

Электропитание тепловычислителей осуществляется от встроенной литиевой батареи напряжением 3,6 В и/или внешнего источника постоянного тока напряжением 9 - 15 В (Uhom=12 В). Средний потребляемый от внешнего источника ток не превышает 50 мА при пиковом значении до 80 мА.

При подключенном внешнем источнике ток от батареи не потребляется. Ресурс батареи при отсутствии внешнего источника определяется, в основном, частотой сигналов на F-входах и временем работы встроенного дисплея. Зависимость ресурса батареи от частоты входных сигналов при скважности не менее десяти и времени работы дисплея не более одного часа в месяц приведена на рисунке 2.1.

Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.

Т, лет

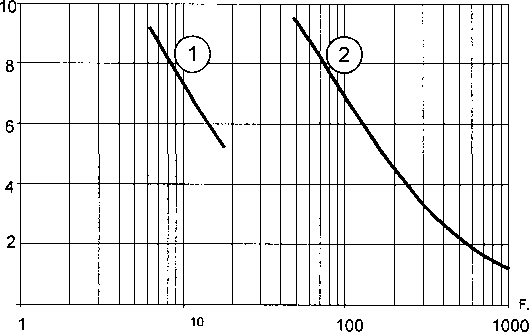

Рисунок 2.1 - Расчетный ресурс батареи при работе с низкочастотными Ф и высокочастотными ® входными сигналами

2.5 Функциональные характеристики

При работе в составе теплосчетчика тепловычислители рассчитаны для обслуживания двух теплообменных контуров, обеспечивая при этом:

• - измерение объема, объемного расхода, температуры, разности температур и давления;

• - вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления;

• - архивирование значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления - в часовом, суточном и месячном архивах объемом, соответственно, 2000, 400 и 100 записей для каждого параметра;

• - архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров -

по 2000 записей для каждой категории сообщений;

• - ввод настроечных параметров;

• - показания текущих, архивных и настроечных параметров на встроенном дисплее;

• - защиту архивных данных и настроечных параметров от изменений;

• - коммуникацию с внешними устройствами.

2.6 Диапазоны измерений и показаний

Диапазоны измерений и показаний составляют:

• - от 4 до 20 мА - измерение сигналов тока, соответствующих давлению;

• - от 80 до 170 Ом - измерение сигналов сопротивления, соответствующих температуре;

• - от 0 до 170 Ом - измерение разности сигналов сопротивления, соответствующей разности температур;

• - от 10“⁴ до 1000 Гц - измерение частоты импульсных сигналов, соответствующих расходу;

• - от 0 до 2,5 МПа - показания давления¹;

• - от минус 50 до плюс 175 °C - показания температуры;

• - от 0 до 175 °C - показания разности температур;

• - от 0 до 10⁶ - показания объемного [м³/ч] и массового [т/ч] расходов;

• - от 0 до 9-Ю⁸ - показания объема [м³], массы [т] и тепловой энергии² [ГДж].

2.7 Метрологические характеристики

Пределы допускаемой погрешности составляют:

± 0,01 % - измерение сигналов частоты (относительная);

± 0,1 °C - измерение сигналов сопротивления (абсолютная);

± 0,03 °C - измерение разности сигналов сопротивления (абсолютная);

± 0,1 % - измерение сигналов тока (приведенная к диапазону измерений);

± 0,02 % - вычисление параметров (относительная);

± (0,5+3/АТ) % - измерительный канал тепловой энергии (относительная, при 3<At<175 °C);

± 0,01 % - погрешность часов (относительная).

2.8 Защита от фальсификации

В целях противодействия попыткам фальсификации результатов измерений, в тепловычислителях приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.

Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания.

В такой же устойчивой к обесточиванию памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров.

Настроечные параметры, определяющие режимы работы тепловычислителя, также хранятся в энергонезависимой памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета на конкретном объекте. Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на дисплей выводится информационное сообщение "#защита!".

В пользовательском и связном интерфейсах тепловычислителей отсутствуют процедуры модификации ПО и накопленных архивов.

Контроль целостности ПО при эксплуатации осуществляется с помощью процедуры самоидентификации - подсчета контрольной суммы исполняемого кода по алгоритму CRC-16. Эта процедура запускается автоматически при входе в справочный пункт меню ("?") и выдает результат вычисления в формате "CRC16:YYYY ", где Y - любая цифра от 0 до 9 или любая из букв: А, В, С, D, Е, F. Доступ внутрь корпуса тепловычислителя ограничен путем установки пломбы поверителя, как показано на рисунке 3.2. Эта пломба, несущая оттиск поверительного клейма, устанавливается после прохождения поверки тепловычислителя.

3 Сведения о конструкции

Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды. Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, дисплей и оптический порт.

Литиевая батарея расположена в отдельном отсеке и удерживается в корпусе специальной скобой с помощью винта. Такое расположение позволяет производить замену батареи непосредственно на месте установки прибора.

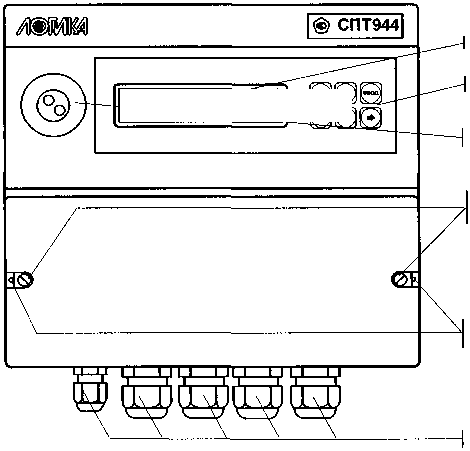

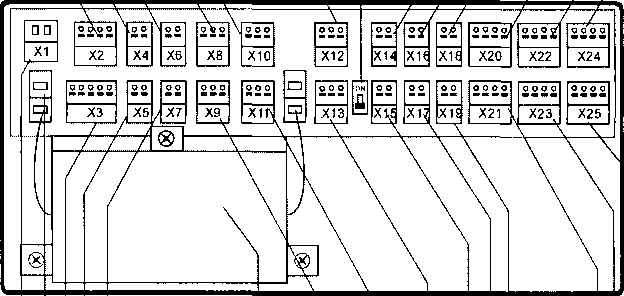

На рисунках 3.1 - 3.3 показано расположение органов взаимодействия с оператором, маркировки, пломб изготовителя и поверителя, а также даны установочные размеры.

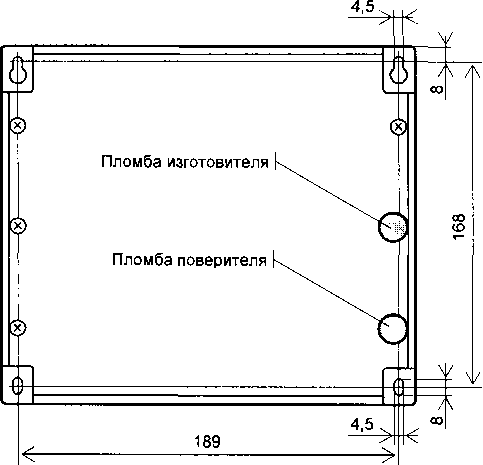

Тепловычислитель крепится на ровной вертикальной плоскости с помощью четырех винтов. Корпус навешивается на два винта, при этом их головки фиксируются в пазах петель, расположенных в верхних углах задней стенки, и прижимается двумя винтами через отверстия в нижних углах. Монтажный отсек закрывается крышкой, в которой установлены кабельные вводы, обеспечивающие механическое крепление кабелей внешних цепей. Подключение цепей выполняется с помощью штекеров, снабженных зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на печатной плате. Конструкция крышки монтажного отсека позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять тепло-вычислитель с эксплуатации - достаточно лишь расчленить штекерные соединители.

4 Схемы потребления

Понятие схема потребления (СП) объединяет особенности конкретного узла учета: конфигурацию трубопроводов, состав и размещение основного оборудования и средств измерений. Таких схем двадцать, причем для каждого теплового ввода может быть принята любая из них. Номер схемы - обязательный настроечный параметр. При подготовке базы настроечных параметров он должен быть задан в первую очередь.

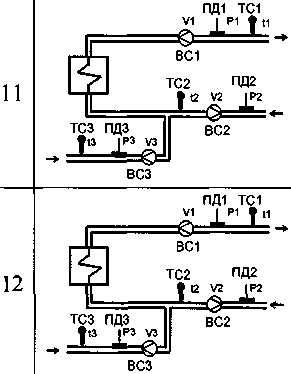

Схемы потребления и соответствующие им расчетные формулы приведены в таблице 4.1. Здесь и далее приняты следующие обозначения: TCI, ТС2, ТСЗ - преобразователи температуры; ПД1, ПД2, ПДЗ - преобразователи давления; ВС1, ВС2, ВСЗ - преобразователи объема; Q, Qr - тепловая энергия; VI, V2, V3 - объем; Ml, М2, М3 - масса; tl, t2, t3, tx, At - температура и разность температур; Cl, С2, СЗ - цена импульса; N1, N2, N3 - количество импульсов; pl, р2, рЗ, рх - плотность; hl, h2, h3, hx - энтальпия.

Таблица 4.1 - Схемы потребления

V1=C1-N1; V2=C2-N2; V3=C3-N3

At=tl-t2

Ml=pbVl; M2=p2-V2; M3=p3-V3 Q=M 1 (h 1 -h2)+M3 -(113-hx) Qr=M3-(h3-hx)

V1-C1-N1; V2-C2-N2; V3-C3-N3

Ml=pTVl; M2=p2-V2; M3=p3-V3

Q=Ml(hl-hx)

ПД1	BC1	TC1
Г1	V1 ——	r
ПД2	TC2	BC2	LL
	r	V2 =©=	II
пдз		TC3
1 P3	ВСЗуз	ft3
—	=&=	1

V1-C1-N1; V2-C2-N2; V3-C3-N3 At=tl-t2

Ml-pl-VI; M2=p2-V2; M3=p3-V3

Q=Ml-(hl-h2)+(Ml-M2)-(h2-hx)+M3(h3-hx)

Qr=M3-(h3-hx)

V1=C1-N1; V2=C2-N2; V3=C3-N3

At=tl-t2

Ml=pl-Vl; M2=p2-V2; M3=p3-V3

Q= М2-(hl -h2) + M3(hl-h3)

V1=C1-N1; V2=C2-N2; V3=C3-N3

At=tl-t2

Ml=pl-Vl; M2=p2-V2; M3=p3-V3 Q= Ml-(hl -h2) + M3 (h2-h3)

Приведенные схемы потребления являются базовыми - состав и расположение их элементов могут быть в определенных пределах изменены. Так, на рисунке 4.1 показано использование схемы потребления 04 в измененной топологии. Датчик ВСЗ установлен для контроля водоразбора ХВС на отдельном трубопроводе; давление в трубопроводе ХВС контролируется датчиком ПДЗ, контроль температуры не требуется.

Еще один пример использования тепловычислителя совместно с реверсивным расходомером на обратном трубопроводе показан на рисунке 4.2. Такой вариант подключения позволяет использовать только одну схему потребления 02 в отопительный и межотопительный период.

ПД1 ТС1 ВС1

V3 V2

Рисунок 4.2 Модифицированная схема потребления 02

Обозначенный на рисунке ВС2 - реверсивный расходомер с двумя выходами. Когда в обратной трубе теплоноситель движется от потребителя к поставщику (отопительный период) сигнал расхода поступает на вход V2, а на реверсивном выходе расходомера сигнал отсутствует. Формулу для расчета тепла можно записать следующим образом:

Q=Ml(hl-h2) + (Ml-M2)-(h2-hx)

В межотопительный период теплоноситель может двигаться от поставщика к потребителю и по подающему и по обратному трубопроводу. В этом случае сигнал о расходе поступает на вход V3 и отсутствует на входе V2, а формула для расчета тепла выглядит так:

Q=M1 (hl-h2) + _P2-V3-(h2-hx)

Помимо учета тепловой энергии по каждому тепловому вводу (Q и Qr по ТВ 1 и ТВ2) тепловычис-литель ведет учет общей тепловой энергии Qa. Вычисления этого параметра может оказаться необходимым в случае, когда обслуживаемая топология схемы учета и расчетные зависимости сложнее, чем те, которые приведены в таблице 4.1. Вычисление Qa ведется по следующей формуле

Qa-klxQ_TB]+ k2^xQr_TB1+ k3^xQ'PB2^~ k4^xQryg2 где

Qtbi, Qftbi - значения тепловой энергии Q и Qr по ТВ 1;

Qtb2, Qctb2 - значения тепловой энергии Q и Qr по ТВ2;

kl, k2, k3, к4 - целые числа.

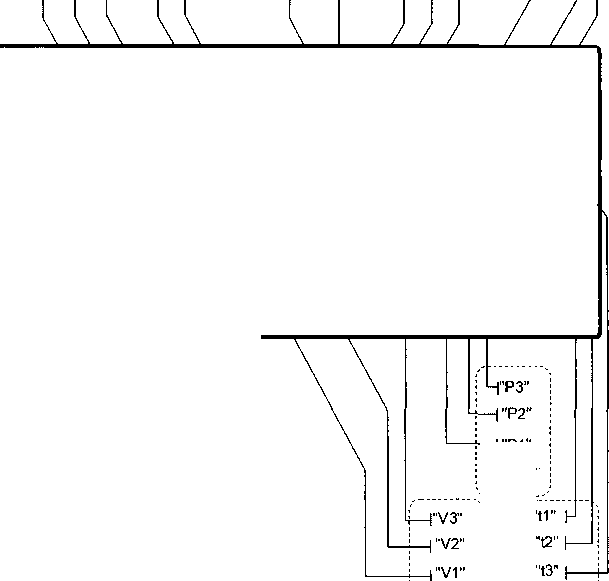

Все датчики, используемые в схемах учета имеют привязку к физическому входу (разъему) тепловычислителя. В таблицах 4.2 и 4.3 приведены списки измеряемых параметров и соответствующих входов тепловычислителя в зависимости от схемы потребления.

Таблица 4.2 Подключение датчиков ТВ1

Схема по-требления	Обозначение датчика для измерения параметра по ТВ 1
	VI	V2	V3	Р1	Р2	РЗ	tl	t2	t3
00	ВС1	ВС2	-	ПД1	ПД2	пдз	ТС1	ТС2	тез
01...04, 06...08, И...17	ВС1	ВС2	вез	ПД1	ПД2	пдз	ТС1	ТС2	тез
05	ВС1	-	-	ПД1	ПД2	-	ТС1	ТС2	-
09	ВС1	ВС2	вез	-	-	-	-	-	-
10	-	ВС2	вез	ПД1	ПД2	пдз	ТС1	ТС2	тез
18	ВС1	ВС2+ВСЗ	ВС6	ПД1	ПД2	-	ТС1	ТС2	-

Таблица 4.3 Подключение датчиков ТВ2

Схема по-требления	Обозначение датчика доя измерения параметра по ТВ2
	VI	V2	V3	Р1	Р2	РЗ	tl	t2	t3
00	ВС4	ВС5	-	ПД4	ПД5	ПД6	ТС4	ТС5	ТС6

Схема по-требления	Обозначение датчика для измерения параметра по ТВ2
	VI	V2	V3	Р1	Р2	РЗ	tl	t2	t3
01...04, 06...08, И...17	ВС4	ВС5	ВС6	ПД4	ПД5	ПД6	ТС4	ТС5	ТС6
05	ВС4	-	-	ПД4	ПД5	-	ТС4	ТС5	—
09	ВС4	ВС5	ВС6	-	-	-	-	-	-
10	-	ВС5	ВС6	ПД4	ПД5	ПД6	ТС4	ТС5	ТС6
18	ВС4	ВС5+ВС6	вез	ПД4	ПД5	-	ТС4	ТС5	-

5 Структура данных 5.1 Главное меню

Все данные, так или иначе характеризующие состояние измеряемой среды и отражающие процесс учета доступны для просмотра на индикаторе тепловычислителя с помощью многоуровневого меню. Меню верхнего уровня (главное меню) содержит пиктограммы следующих пунктов: "ТЕК" (текущие), "АРХ" (архивы), "БД" (база данных настроечных параметров) и "?" (информация о тепловы-числителе). Дополнительно в главном меню отображается информация об электропитании, состоянии ключа защиты и наличии нештатных ситуаций, как показано на рисунке 5.1.

значок "работа от внешнего источника питания"

символ"!" - наличие нештатной ситуации

Рисунок 5.1 - Главное меню

Когда тепловычислитель работает на автономном питании на дисплей размещается стилизованное изображение батареи. Для экономии ее ресурса дисплей автоматически гасится, если не выполнялись никакие действия с клавиатурой. При питании прибора от внешнего источника, дисплей включено постоянно, а вместо значка батареи появляется надпись "12V".

Наличие стилизованного изображения закрытого замка "а"соответствуют включенному состоянию ключа защиты; при отключенной защите символ замка отсутствует.

Символ "!" мигает на индикаторе при наличии любой нештатной ситуации.

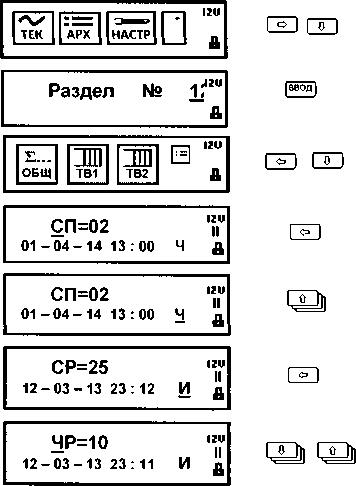

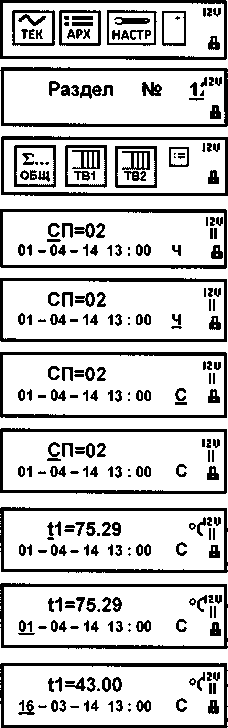

Перемещение курсора вдоль строки для выбора какого-либо пункта меню выполняется с помощью клавиш и вход в выбранный пункт - по клавише -0. Возврат на предыдущий уровень меню осуществляется по нажатию клавиши МЕНЮ. Возврат в главное меню также осуществляется при длительном, более одной секунды, нажатии на клавишу МЕНЮ.

В настоящем руководстве не рассматриваются детально все возможные приемы общения с тепло-вычислителем; сведений, приводимых далее на рисунках, достаточно, чтобы, не имея практических навыков, сразу начать работу с ним. На случай какой-либо непонятной ситуации существует простой прием: нажимать клавишу МЕНЮ - это ничем не грозит - столько раз, сколько нужно, чтобы добраться до знакомого изображения на дисплее и с этого места продолжить выполнение процедуры.

Детальный состав данных рассматривается далее на уровне описания структуры каждого из пунктов главного меню.

5.2 Текущие параметры (ТЕК)

К текущим (ТЕК) отнесены параметры, значения которых меняются во времени, а также активные, имеющие место на данный момент, нештатные ситуации и диагностические сообщения. Структура меню текущих параметров представлена на рисунке 5.2.

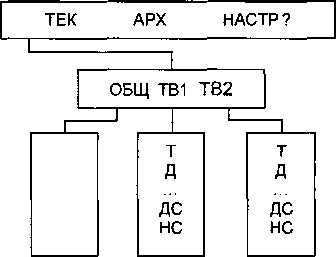

Рисунок 5.2 - Структура меню текущих параметров

Списки текущих параметров доступны только для просмотра. Ниже приведен полный список параметров; некоторые из них, в зависимости от установленной схемы теплопотребления, не используются в расчетах и не выводятся на дисплей.

5.2.1 Общие текущие параметры (ТЕК-ОБЩ)

Обозначение параметра	Краткое описание
Т	Текущее время.
Д	Текущая дата.
СП	Текущая схема потребления по ТВ1 (первые две цифры) и ТВ2 (третья и четвертая цифры).
tx	Температура холодной воды.
tB	Температура воздуха.
t4	Температура, измеренная дополнительным датчиком t4.
t5	Температура, измеренная дополнительным датчиком t5.
t6	Температура, измеренная дополнительным датчиком t6.
Px	Давление холодной воды.
P4	Давление, измеренное дополнительным датчиком Р4.
P5	Давление, измеренное дополнительным датчиком Р5.
P6	Давление, измеренное дополнительным датчиком Р6.
Qa	Общее количество тепловой энергии.
Ти	Время счета.
Th	Время работы в нештатном режиме.
Тш	Время работы в штатном режиме.
CT1...CT16	Накопленные значения времени таймерами с номерами 1 по 16, соответственно.
НС	Номера активных - действующих на текущий момент - нештатных ситуаций по каналу ОБЩ.
ДС	Номера активных диагностических сообщений по каналу ОБЩ.

5.2.2 Текущие параметры по вводам (ТЕК-ТВ1, ТЕК-ТВ2)

Обозначение параметра	Краткое описание
СП	Схема потребления по вводу.
G1, G2, G3	Объемный расход по трубопроводам 1, 2 и 3. Тепловычислитель осуществляет контроль измеренных значений расходов согласно алгоритмам, изложенным в седьмой главе настоящего руководства.
Gm1, Gm2, Gm3	Массовый расход по трубопроводам 1, 2 и 3.

Обозначение параметра	Краткое описание
t1,t2, t3	Температура по трубопроводам 1, 2, 3. В случае, когда входной сигнал выходит за пределы измерений (например, когда термопреобразователь не подключен) в качестве значения выводится сообщение "#н/д". Значения не используются в расчетах, если они выходят за пределы диапазона 0-176 °C.
dt	Разность температур.
tor	Температура в обратном трубопроводе в соответствии с температурным графиком.
P1, P2, P3	Давление по трубопроводам 1, 2, 3. Значения не используются в расчетах, если они более чем на 3% превышают соответствующие верхние пределы диапазонов измерений (ВП1, ВП2, ВПЗ), если значения меньше нуля или если датчики давления не используются.
V1, V2, V3	Объем по трубопроводам 1, 2 и 3 (тотальные значения). Измеряется с нарастающим итогом за время счета.
N11, М2, М3	Масса по трубопроводам 1, 2 и 3 (тотальные значения). Вычисляется с нарастающим итогом за время счета.
Q, Qr	Количество тепловой энергии (тотальные значения). Вычисляется с нарастающим итогом за время счета.
HC	Номера активных (действующих на текущий момент) нештатных ситуаций по вводу.
ДС	Номера активных диагностических сообщений по вводу.

На рисунке 5.3 проиллюстрирована последовательность действий при просмотре списка текущих параметров. Значения параметров приведены для примера.

На рисунке приведены последовательные состояния дисплей и порядок нажатия клавиш. Значок □□ означает однократное нажатие на клавишу "стрелка вниз", значок - многократное нажатие. Значки и QQ) указывают на то, что параметр можно вывести на дисплей как многократным нажатием клавиши "стрелка вниз", так и многократным нажатием клавиши "стрелка вверх". Это связано с тем, что все списки в приборе организованы по принципу кольца, и их пролистывание возможно как "снизу вверх", так и "сверху вниз".

Пиктограмма 0, на втором экране рисунка 5.3, указывает на нахождение в подменю текущих параметров. Значок "I" на третьем и четвертом экранах указывает на то, что просматриваемые параметры относятся к тепловому вводу ТВ1. В этом месте на индикаторе также могут появляться значки "п" или "о", что означает то, что просматриваются параметры по ТВ2 или общие параметры, соответственно.

В тепловычислителе предусмотрены приемы для упрощения и ускорения работы с меню. Так, при перелистывании списка параметров длительное нажатие на кнопки со стрелками позволяет избежать многократного нажатия - пролистывание происходит автоматически.

5.3 Архивы (АРХ)

Рисунок 5.3 - Структура меню архивов.

• 5.3.1 Интервальные архивы

Интервальные архивы - это списки значений параметров, зафиксированных в определенные моменты времени. В тепловычислителе формируются четыре списка интервальных архивов: часовой (Ч), суточный (С), месячный (М) и контрольный (К).

Значения параметров в часовом, суточном и месячном архивах определяются на часовом, суточном и месячном интервалах архивирования, соответственно. Для параметров, вычисляемых с нарастающим итогом, - времени счета (Ти, Тш, Th, СТ1...СТ16), тепловой энергии (Q, Qr), объемов (VI, V2, V3) и масс (Ml, М2, М3) - это приращения их значений на упомянутых интервалах. Для измеряемых параметров - температуры и давления (tl, t2, t3, Pl, P2, P3) - их средневзвешенные по массе значения, вычисленные с учетом констант; для температур и давлений tx, t4, t5, t6, tor, tB, Px, P4, P5, P6 - их среднеарифметические значения. В случае, когда значение массы равно нулю, в архивы будут положены последние из измеренных на интервале архивирования значения температур и давлений tl, t2, t3,Pl,P2, РЗ.

Кроме параметров, имеющих количественное выражение, в часовых, суточных и месячных архивах содержится информация о наличии нештатных ситуаций и диагностических сообщений. Если на интервале архивирования имело место, хотя бы на некоторое время, какое-то событие (нештатная ситуация и/или диагностическое сообщение), номер события заносится в архив, причем делается это однократно, не зависимо от того сколько раз она появлялась.

Контрольный архив формируется один раз в сутки - в расчетный час. Этот архив содержит значения всех текущих параметров, а также номера действующих на момент записи архива, нештатных ситуаций и диагностических сообщений.

Интервальные архивы различаются объемами: для каждого параметра часовой архив содержит 2000 архивных записей, суточный и контрольный - 400 и месячный - 100.

Создание архивных записей за истекший интервал архивирования синхронизировано с окончанием этого интервала. Очевидно, что окончание каждого часового интервала совпадает с окончанием каждого часа (по часам тепловычислителя). Время окончания суточных и месячных интервалов -расчетный час (ЧР) - задается в базе настроечных данных. Окончание месячных интервалов определяется, кроме расчетного часа, еще и расчетными сутками (СР), которые также задаются в базе данных.

Пуск, останов счета и очистка архивов в тепловычислителе не предусмотрены, архивирование никогда не прекращается. А удаление архивных записей происходит только в случае, когда вновь создаваемая запись заменяет наиболее старую из ранее созданных, которая безвозвратно теряется.

В тепловычислителе предусмотрена команда НОВЫЙ РАЗДЕЛ. Эту команду можно использовать, например, при пуске в тестовую или коммерческую эксплуатацию узла учета, при изменении базовых настроечных параметром или при замене батареи. При выполнении этой команды создается новый раздел архивов (часового, суточного, месячного, контрольного, изменений и диагностического), которому автоматически присваивается порядковый номер. С момента создания нового раздела именно к нему по умолчанию будет происходить обращение, если пользователь захочет посмотреть данные архивов. Записи из предыдущих разделов также можно будет просмотреть на дисплее.

Архивные записи сопровождаются указанием даты и времени их создания. Например, запись в часовом архиве за интервал времени с 13 до 14 часов 31 декабря 2010 года будет датирована как "31-12-10 14:00", а за интервал с 23 до 24 часов-как "01-01-11 00:00".

Тепловычислитель позволяет просматривать интервальные архивы на табло двумя способами. Во-первых, можно "пролистывать" список архивных параметров за выбранный интервал. Другой способ - просмотр одного параметра, при изменении даты (времени). Оба этих способа проиллюстрированы на рисунке 5.4.

• 5.3.2 Архив изменений (ПРИБОР-АРХ-И)

В архиве изменений сохраняется информация об изменениях, произведенных в настроечных параметрах и операции создания нового раздела.

Объем архива - 2000 последних изменений.

Каждая запись архива содержит обозначение параметра, присвоенное значение и метку "дата-время", когда произошло изменение.

Пример просмотра архива изменений изображен на рисунке 5.5.

Рисунок 5.5 - Просмотр архива изменений

• 5.3.3 Архив событий (ПРИБОР-АРХ-Н)

В архиве в хронологическом порядке хранятся записи о событиях, фиксируемых системой диагностики тепловычислителя. Объем архива составляет 2000 записей.

Каждая запись содержит номер события (нештатной ситуации НС или диагностического сообщения ДС), признак возникновения/снятия ("+" или соответственно), а также метку с датой и временем произошедшего события. Просмотр архива осуществляется аналогично просмотру архива изменений.

5.4 Пункт меню настройка (НАСТР)

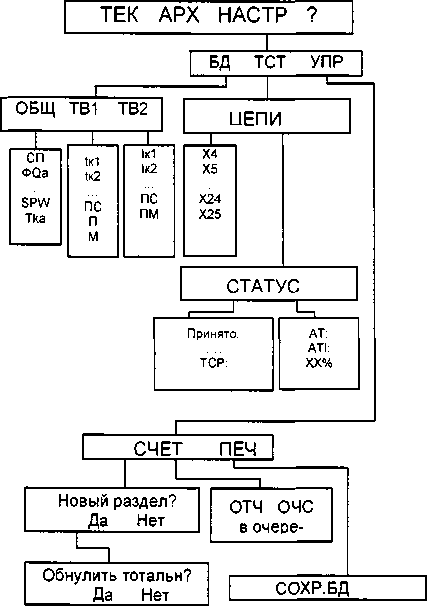

Рисунок 5.6 - Структура п пункта меню НАСТР

5.4.1 База настроечных данных канала ОБЩ (НАСТР-БД-ОБЩ)

Обозначение параметра	Краткое описание
СП	Номера схем потребления {0000...9999}. Структура параметра: СП=ААВВ, где АА - схема потребления по ТВ 1, ВВ - схема потребления по ТВ2. Номера схем выбирают, руководствуясь разделом 4 настоящего руководства. Этот параметр необходимо задать до назначения остальных параметров, так как номенклатура параметров БД зависит от выбранной схемы. После изменения параметра СП рекомендуется выполнить команду "Новый раздел".
СА1	Альтернативные схемы учета 1 {0000...9999}. Схемы учета, на которою будет автоматически переходить тепловычислитель в случае возникновения событий, перечисленных при задании параметра АСА 1 Структура и принцип назначения СА1 аналогично параметру СП.
АСА1	Алгоритм перехода на альтернативные схемы учета СА1. В качестве значения параметра задается список номеров событий. При возникновении любого из перечисленных в этом списке событий, тепловычислитель будет выполнять расчеты тепловой энергии согласно схемам потребления заданным параметром СА1. Группа параметров, обозначение которых начинается на букву "А", определяют какие события будут влиять на изменение алгоритма вычислений или учета времени. Каждый из параметров отвечает за применение одного конкретного алгоритма. В качестве значения каждого из этих параметров используется строка, содержащая одно или более чисел, разделенных запятой, каждое из которых указывает на номер события, при котором работает алгоритм или счетчик времени. Значение параметра равное "#н/д" указывает на то, что алгоритм (счетчик времени) не используется - в расчетах принимают участие измеренные значения. При отсутствии необходимости перехода на альтернативную схему потребления, назначение "АСА1=#н/д", задаваемое по умолчанию, оставляют неизменным.
PQa	Формула расчета тепловой энергии Qa. Тепловая энергия Qa рассчитывается как арифметическая сумма. В качестве слагаемых используются значения тепловой энергии по вводам ТВ1 и ТВ2, которым присвоены номера: 1 - Qtbi (значение тепловой энергии Q по ТВ1); 2 - Qptbi (значение тепловой энергии Qr по ТВ1); 3 - Qtb2 (значение тепловой энергии Q по ТВ2); 4 - Qitb2 (значение тепловой энергии Qr по ТВ2). Значение параметра PQa представляет собой строку, в которой через запятую перечисляются номера слагаемых. Использование знака   перед номером слагаемого указывает на то, что это слагаемое будет со знаком минус. Например, при назначении PQa=l,3,-4,-4 расчет будет производится по формуле Qa= Qtbi + Qtb2~ 2Qitb2- Назначение параметра PQa обычно требуется, когда необходимо рассчитывать тепловую энергию для более сложных схем, чем приведены в таблице 4.1. Так, вычисление Qa может потребоваться, например, для учета тепловой энергии по четырем и более трубопроводам. Значение параметра PQa=#H/fl задаваемое по умолчанию оставляют неизменным, если рассчитать Qa не требуется.
PQ6	Формула тепловой энергии Q6 {0000.. .4444}. Назначение параметра PQ6 производится аналогично параметру PQa
ЕИ/Р	Единицы измерений давления {0; 1; 2}. 0 - [кгс/см2]; 1 - [МПа]; 2 - [бар].
ЕИ/Q	Единицы измерений тепловой энергии {0; 1; 2}. 0 - [Гкал]; 1 - [ГДж]; 2 - [MWh].
ТО	Время отсчета. Служит для установки внутренних часов тепловычислителя. Задается в формате часы-минуты-секунды. Диапазон задания часов - от 00 до 23, минут - от 00 до 59, секунд - от 00 до 59. Изменение времени отсчета, так же как и даты отсчета, приводит к изменению естественного порядка ведения архивов.

Обозначение параметра	Краткое описание
до	Дата отсчета. Служит для установки календаря тепловычислителя. Задается в формате день-месяц-год; диапазон задания дня - от 01 до 31, месяца - от 01 до 12, года - от 00 до 99. Изменение этого параметра влечет за собой изменение естественного порядка ведения архивов.
РКЧ	Разовая корректировка хода часов {-99.. .99} [с]. Параметр служит для однократного выполнения корректировки часов тепловычислителя. Корректировку допускается выполнять не более одного раза в сутки. После выполнения корректировки значение параметра автоматически обнуляется. Для запуска процедуры корректировки в тепловычислитель вводится значение параметра РКЧ, равное величие поправки текущих показаний времени, выраженной в секундах. Собственно коррекция хода часов осуществляется после ввода параметра РКЧ. Непосредственно после проведения коррекции в архиве изменений создается запись: "Корр, часов" Ввод нового значения параметра РКЧ будет возможен после наступления новых календарных суток. При этом в архиве изменений после наступления новых суток создается запись: "РКЧ разблок.".
СР	Расчетные сутки. Определяют дату окончания месячных интервалов архивирования. Задаются в диапазоне от 01 до 28 суток.
ЧР	Расчетный час. Определяет время окончания суточных и месячных интервалов архивирования. Задается в диапазоне 00...23 ч.
пл	Перевод часов на зимнее и летнее время. При назначении ПЛ=0 перевод часов не осуществляется. Если ПЛ=1 автоматически будет осуществлен перевод часов на час назад в 3 часа ночи последнего воскресенья октября и на час вперед в 2 часа ночи последнего воскресенья марта.
tXK	Константа температуры холодной воды {0... 100 °C}. Используется в вычислениях при отключенном термометре холодной воды или при его неисправности. Обычно назначают в соответствии с договором на поставку тепла и теплоносителя. При расчетах по константам txK=0 и Рхк=0 энтальпия холодной воды принимается равной нулю.
Рхк	Константа давления холодной воды {0... 16 кг/см2, бар; 0... 1,6 МПа}. Обычно назначают в соответствии с договором на поставку тепла и теплоносителя. При расчетах по константам tXK=0 и Рхк=0 энтальпия холодной воды принимается равной нулю.
ТС	Тип подключаемых датчиков температуры {0.. .2}. 0 - 1 ООП; 1 - Ptl 00; 2 - 100М (обозначение по ГОСТ 6651 - 2009). Выбирают, руководствуясь маркировкой ТС в его паспорте. Допускается применение только однотипных термометров сопротивления.
ТС1	Назначение датчика температуры ТС1, подключаемого ко входу Х20 {0.. .6} Параметр может принимать следующие значения: 0 - датчик не используется; 1 - датчик используется для измерения в соответствии с табл. 4.2; 2 - датчик используется для измерения tx; 3 - датчик используется для измерения te; 4 - датчик используется для измерения t4; 5 -датчик используется для измерения t5; 6 -датчик используется для измерения t6
ТС2	Назначение датчика температуры ТС2, подключаемого ко входу Х22 {0...6} Значение параметра ТС2 задается аналогично ТС1.
тез	Назначение датчика температуры ТСЗ, подключаемого ко входу Х24 {0.. .6} Значение параметра ТСЗ задается аналогично ТС1.

Обозначение параметра	Краткое описание
ТС4	Назначение датчика температуры ТС4, подключаемого ко входу Х21 {0.. .6} Параметр может принимать следующие значения: 0 - датчик не используется; 1 - датчик используется для измерения в соответствии с табл. 4.3; 2 - датчик используется для измерения tx; 3 - датчик используется для измерения tB; 4 - датчик используется для измерения t4; 5 -датчик используется для измерения t5; 6 -датчик используется для измерения t6.
ТС5	Назначение датчика температуры ТС5, подключаемого ко входу Х23{0...6} Значение параметра ТС5 задается аналогично ТС4.
ТС6	Назначение датчика температуры ТС6, подключаемого ко входу Х25{0...6} Значение параметра ТС6 задается аналогично ТС4.
ПД1	Назначение датчика давления ПД1, подключаемого ко входу Х12 {0...5} Параметр может принимать следующие значения: 0 - датчик не используется; 1 - датчик используется для измерения в соответствии с табл. 4.2; 2 - датчик используется для измерения Рх; 3 - датчик используется для измерения Р4; 4 - датчик используется для измерения Р5; 5 -датчик используется для измерения Р6.
ПД2, ПДЗ	Назначение датчиков давления ПД2 и ПДЗ, подключаемых ко входам Х14 и Х16, соответственно {0...5} Значение параметров ПД2 и ПДЗ задается аналогично ПД1.
ПД4	Назначение датчика давления ПД4, подключаемого ко входу XI3 {0...5} Параметр может принимать следующие значения: 0 - датчик не используется; 1 - датчик используется для измерения в соответствии с табл. 4.3; 2 - датчик используется для измерения Рх; 3 - датчик используется для измерения Р4; 4 - датчик используется для измерения Р5; 5 -датчик используется для измерения Р6.
ПД5, ПД6	Назначение датчиков давления ПД5 и ПД6, подключаемых ко входам XI5 и XI7, соот-вественно {0...6} Значение параметров ПД2 и ПДЗ задается аналогично ПД1.
ВП1, ВП2, ВПЗ, ВП4, ВП5, ВП6	Верхний предел диапазона измерений датчиков избыточного давления ПД1, ПД2, ПДЗ, ПД4, ПД5 и ПД6 {0... 16 кг/см2, бар; 0... 1,6 МПа}. Назначают, руководствуясь данными паспортов на датчики давления.
С1, С2, СЗ, С4, С5, С6	Цена импульса датчика объема {0,000000...9,999999 м3}. Цену импульса ВС задают согласно паспорту на датчик объема.
Gb1, Gb2, Gb3, Gb4, Gb5, Gb6	Верхний предел диапазона измерений объемного расхода соответствующего датчика объема {0... 99999,99 м3/ч}. Если текущий расход превышает значение верхнего предела, то формируется диагностическое сообщение. Задают согласно паспорту на датчик объема.
Gh1, Gh2, Gh3, Gh4, Gh5, Gh6	Нижний предел диапазона измерений объемного расхода соответствующего датчика объема {0...99999,99 м3/ч}. Если текущий расход оказывается ниже нижнего предела, то формируется диагностическое сообщение. Задают согласно паспорту на датчик объема.

Обозначение параметра	Краткое описание
Gotc1 , Gotc2, Gotc3, Gotc4, Gotc5, Gotc6	Отсечка самохода {0...9999,99 м3/ч} соответствующего датчика объема. Если ненулевое значение соответствующего измеряемого расхода, меньше значения этого параметра, то показания объемного расхода приравниваются нулю и формируется диагностическое сообщение (нештатная сиутация). Отсечку самохода следует устанавливать не более нижнего предела измерений расхода соответствующего преобразователя объема. В качестве значения можно использовать, например, предел чувствительности датчика. При отсутствии необходимости контролировать расходы ниже значения отсечки, допускается присваивать нулевые значения параметрам GotcI, Gotc2, Gotc3.
NT	Сетевой номер {0...99}. Используется в запросах со стороны компьютера или другого оборудования передачи данных. При параллельном подключении нескольких тепло-вычислителей их сетевые номера должны различаться, в противном случае приборы не могут быть однозначно опознаны. При работе одиночного прибора с любым из перечисленных типов оборудования сетевой номер можно не задавать.
ИД	Идентификатор {0...99999999} Служит для упорядочивания информации, получаемой от большого числа приборов учета в централизованных системах сбора и обработки данных. Идентификатор обычно задается равным заводскому номеру прибора.
КИ1	Конфигурация К8232-совместимого интерфейса (разъем Х2). Структура параметра: КИ1=АВ, где: А - идентификатор оборудования; В - скорость передачи данных. Идентификатор оборудования: 0 - компьютер, адаптеры АПС45, АДС98, АДС99; 1 - АТ-модем (телефонный или GSM-модем в режиме CSD). Скорость обмена: 0 - 2400 бит/с; 1 - 4800 бит/с; 2 - 9600 бит/с; 3 - 19200 бит/с; 4 - 38400 бит/с; 5 - 57600 бит/с.
КИ2	Конфигурация интерфейса RS232 (разъем ХЗ). Структура параметра: КИ2=АВС, где: А - идентификатор оборудования; В - скорость передачи данных; С - режим управления потоком. Идентификатор оборудования: 0 - компьютер, адаптеры АПС45, АДС98, АДС99; 1 - АТ-модем (телефонный или GSM-модем в режиме CSD); 2 - АТ-модем (режим ТСР-сервера); 3 - АТ-модем (режим ТСР-клиента). Скорость обмена: 0 - 2400 бит/с; 1 - 4800 бит/с; 2 - 9600 бит/с; 3 - 19200 бит/с; 4 - 38400 бит/с; 5 - 57600 бит/с; 6 - 115200 бит/с. Управление потоком: 0 - выключено; 1 -управление потоком (RTS/CTS) включено.
КИЗ	Конфигурация оптического интерфейса. Структура параметра: КИЗ=АВ, где: А - идентификатор оборудования; В - скорость передачи данных. Идентификатор оборудования: 0 -адаптер АПС71; 1 - зарезервировано. Скорость обмена: 0 - 2400 бит/с; 1 - 4800 бит/с; 2 - 9600 бит/с; 3 - 19200 бит/с; 4 - 38400 бит/с; 5 - 57600 бит/с.

Обозначение параметра	Краткое описание
КД1	Настройка дискретного входа на разъеме Х4. {0; 1; 2}. 0 - контроль на входе отключен; 1 - активизация ДСОЗ при наличии сигнала; 2 - активизация ДСОЗ при отсутствии сигнала.
КД2	Настройка дискретного входа/выхода на разъеме Х6. 0 - контроль на входе отключен, разъем Х6 не используется; 1 - активизация ДС04 при наличии сигнала; 2 - активизация ДС04 при отсутствии сигнала; 3 - разъем Х6 используется в качестве дискретного выхода, состояние выхода определяется совокупностью активных событий и параметром АКД1. Нормальное состояние выхода - разомкнуто. Выход замыкается при возникновении любого события, входящего в список АКД1. 4 - разъем Х6 используется в качестве дискретного выхода. Нормальное состояние выхода - замкнуто. Выход размыкается при возникновении любого события, из перечисленных в качестве значения параметра АКД1.
кдз	Настройка дискретного входа на разъеме Х5. {0; 1; 2}. 0 - контроль на входе отключен; 1 - активизация ДС05 при наличии сигнала; 2 - активизация ДС05 при отсутствии сигнала.
КД4	Настройка дискретного входа/выхода на разъеме Х7. 0 - контроль на входе отключен, разъем Х7 не используется; 1 - активизация ДС06 при наличии сигнала; 2 - активизация ДС06 при отсутствии сигнала; 3 - разъем Х7 используется в качестве дискретного выхода, состояние выхода определяется совокупностью активных событий и параметром АКД1. Нормальное состояние выхода - разомкнуто. Выход замыкается при возникновении любого события, входящего в список АКД2. 4 - разъем Х7используется в качестве дискретного выхода. Нормальное состояние выхода - замкнуто. Выход размыкается при возникновении любого события, из перечисленных в качестве значения параметра АКД2.
АКД1	Алгоритм работы дискретного выхода. В качестве значения параметра задается список событий. При возникновении любого из событий, перечисленных в списке замыкается дискретный выход Х6. Значение параметра равное "#н/д" указывает на то, что алгоритм не используется. Алгоритм вступает в силу только при назначении КД2=3 или КД2=4.
АКД2	Алгоритм работы дискретного выхода. В качестве значения параметра задается список событий. При возникновении любого из событий, перечисленных в списке замыкается дискретный выход Х8. Значение параметра равное "#н/д" указывает на то, что алгоритм не используется. Алгоритм вступает в силу только при назначении КД4=3 или КД4=4.
АНС	Алгоритм работы счетчика времени Тн. В качестве значения параметра задается список номеров событий относимых к нештатным ситуациям. При возникновении любого из событий перечисленных в списке АНС прекращает интегрирование счетчик времени работы Тр и начинает интегрирование счетчик времени нештатной работы Тн. Все события, перечисленные в списке АНС считаются нештатными ситуациями и помечаются как НС. В случае, когда нет необходимости фиксировать нештатные ситуации, значение параметра задают равным "#н/д".
АСТ1 АСТ16	Алгоритм работы счетчиков времени. Каждый из параметров группы ACT 1...ACT 16 определяет правила интегрирования времени соответствующим тотальным счетчиком СТ1...СТ16. В качестве значения каждого из параметров АСТ1...АСТ16 используется строка, содержащая одно или более двухзначных чисел, каждое из которых указывает на номер или несколько номеров событий, при наличии которых, соответствующий счетчик интегрирует время. Значение параметра равное "#н/д" указывает на то, что счетчик не используется.

Обозначение параметра	Краткое описание
ктг	Контроль температурного графика {00... 11}. Структура параметра: КТГ=АВ, где А - настройка контроля для ТВ1, В - для ТВ2. А и В могут принимать следующие значения: 0 - контроль отключен; 1 - контроль температуры в обратном трубопровода (t2) в зависимости от температуры в трубопроводе подачи (tl).
tn1...tn5	Температуры в характерных точках температурного графика подающего трубопровода {0... 175} [°C]. Посредством параметров tnl, tn2, tn3, tn4 и tn5 в тепловычислитель заносится температурный график по подающему трубопроводу. Параметры tnl.. ,tn5 назначаются в соответствии с точками начала, перегибов и конца графика, таким образом, что tn 1 - температура теплоносителя в подающем трубопроводе, соответствующая самой высокой температуре наружного воздуха. Значение параметра tn2 соответствует температуре теплоносителя в ближайшей к tnl точке перегиба графика. Если других точек перегиба нет, то температура теплоносителя подающего трубопровода, соответствующая самой низкой температуре воздуха, задается параметром tn3. Если на графике есть другие точки перегиба, то значения температур подающего трубопровода в этих точках необходимо указать в параметрах tn3 и tn4, а температура теплоносителя подающего трубопровода, соответствующая самой низкой температуре воздуха, задается параметром tn4 или tn5, соответственно. Если количество точек перегиба графика меньше трех, то для задания графика достаточно 4-х или 3-х точек. В этом случае назначают tn5=0 или tn4=0 и tn5=0. Дополнительная информация о назначении параметров tnl ...tn5 и контроле температурного графика дана в разделе 7.10. Назначение параметров tnl.. ,tn5 требуется в случае, когда параметр КТГ#0.
to1...to5	Точки температурного графика обратного трубопровода {0... 175} [°C]. Посредством параметров tol, to2, to3, to4, to5 в тепловычислитель заносится температурный график по обратному трубопроводу. Параметры tol.. ,to5 назначаются аналогично параметрам tnl.. ,tn5, только в качестве значений указываются температуры в обратном трубопроводе. Назначение параметров tol ...to5 требуется в случае, когда параметр КТГ#0.

Обозначение параметра	Краткое описание
КУ1...КУ5	Контроль по уставкам. Каждый из параметров КУ 1, КУ2, КУЗ, КУ4, КУ5 определяет необходимость контроля значения одного из текущих параметров. Каждый из параметров КУ1, КУ2, КУЗ, КУ4, КУ5 может принимать значение: 0-   контроль выключен;    19-  контроль t3 по ТВ 1; I -    контроль tx;            20 -  контроль tor по ТВ 1; 2-   контроль te;           21-  контроль Pl по ТВ 1; 3 -    контроль t4;            22 -  контроль Р2 по ТВ 1; 4 -    контроль t5;            23 -  контроль РЗ по ТВ 1; 5-   контроль t6;           24-  контроль G1 по ТВ2; 6 -   контроль Рх;           25 -  контроль G2 по ТВ2; 7 -   контроль Р4;           26 -  контроль G3 по ТВ2; 8-   контроль Р5;          27-  контроль Gm 1 по ТВ2; 9 -   контроль Р6;           28 -  контроль Gm2 по ТВ2; 10-  контроль G1 по ТВ 1;   29-  контроль Gm3 по ТВ2; II -  контроль G2 по ТВ 1;    30 -  контроль tl по ТВ2; 12 -  контроль G3 по ТВ1;   31 -  контроль t2 по ТВ2; 13 -  контроль Gm 1 по ТВ 1;  22 -  контроль dt по ТВ2; 14 -  контроль Gm2 по ТВ 1;  23 -  контроль t3 по ТВ2; 15-  контроль Gm3 по ТВ 1;  24-  контроль tor по ТВ2; 16-  контроль tl по ТВ 1;    25-  контроль Pl по ТВ2; 17 -  контроль t2 по ТВ 1;     26 -  контроль Р2 по ТВ2; 18 -  контроль dt по ТВ 1;    27 -  контроль РЗ по ТВ2; При выходе контролируемого параметра за границы диапазона определяемыми уставками активизируется соответствующая нештатная ситуация. При вводе параметра на дисплее тепловычислителя выводится подсказка с обозначением контролируемого параметра, соответствующего введенному значению. На индикаторе тепловычислителя параметр, значение которого контролируется по уставкам помечается в списке текущих параметров символом "О>”. Дополнительный материал о контроле по уставкам размещен в главе 7.
УВ1...УВ5	Верхняя уставка. {-999999,9...999999,9}. Верхняя граница диапазона, на соответствие которому контролируется один из текущих параметров.
УН1...УН5	Нижняя уставка. {-999999,9...999999,9}. Нижняя граница диапазона, на соответствие которому контролируется один из текущих параметров.
ПС	Печать суточных отчетов {1; 0}. Включение/выключение автоматической печати суточных отчетов. При ПС=1 ежедневно, в расчетный час, архивные данные за прошедшие сутки ставятся в очередь печати. Задания в очереди будут распечатаны по запросу от принтерного адаптера АПС45. Установки этого параметра не определяют условия вывода отчетов на компьютер и считывающее устройство.
ПМ	Печать месячных отчетов {1; 0}. Включение/выключение автоматической печати месячных. Установки этого параметра задают режим автоматического вывода месячных отчетов на принтер аналогично установкам параметра ПС.
PLG	Логин провайдера. Используется при авторизации для доступа к сети3. В качестве значения вводится строка, которая может содержать буквы латинского алфавита и цифры. Значение параметра определяется оператором связи. Если для доступа к сети не требуется указывать LOGIN или доступ к сети не предполагается, значение параметра вводят равным "#н/д".
PPW	Пароль провайдера. Используется при авторизации для доступа к сети. В качестве значения вводится строка, которая может содержать буквы латинского алфавита и цифры. Значение параметра определяется оператором связи. Если для доступа к сети не требуется указывать пароль или доступ к сети не предполагается, то значение параметра вводят равным "#н/д".

Обозначение параметра	Краткое описание
АТ1...АТ5	Набор АТ-команд, посылаемых модему. Используется для управления модемом при установке соединения с оператором связи. В качестве значения вводится строка из букв латинского алфавита и цифр. Посредством АТ-команд тепловычислитель передает модему имя точки доступа к сети (APN) и передает модему телефонный номер (ISP-номер). Имя точки доступа определяется оператором связи, предоставляющим услуги доступа к сети. Если управление модемом не требуется, значение параметра вводят равным "#н/д".
ОТВ1...ОТВ 5	Ожидаемые ответы от модема в ответ на посылку команд ATI... АТ5. Тепловычислитель контролирует ответы модема. Если ответ не соответствует ожидаемому, тепловычислитель повторяет посылку соответствующей команды. Если управление модемом не требуется, значение параметра вводят равным "#н/д".
IP	IP адрес сервера, к которому предполагается подключение. {1.1.1.1...255.255.255.255}. Если подключение к серверу не предполагается, то значение параметра вводят равным 0.0.0.0.
PORT	Номер порта сервера. {1...65535}. К TCP-порту с этим номером будет осуществляться подключение. Если подключение к серверу не предполагается, то значение параметра вводят равным 0.
SLG	Логин для подключения к серверу. В качестве значения вводится строка, которая может содержать буквы латинского алфавита и цифры. Если подключение к серверу не предполагается, то значение параметра вводят равным "#н/д".
SPW	Пароль для подключения к серверу. В качестве значения вводится строка, которая может содержать буквы латинского алфавита и цифры. Если подключение к серверу не предполагается, то значение параметра вводят равным "#н/д".
Tka	Период отправки Keep-Alive. {0...65535 с}. Определяет частоту отправки служебных сообщений для поддержания соединения с сервером в активном состоянии. Необходимая частота посылки таких сообщений определяется настройками оператора связи.

Списки настроечных данных всегда доступны для просмотра. Любой параметр может быть выведен на табло путем пролистывания списка клавишами Лий. При выводе на табло на первой строчке индикатора расположено обозначение и значение параметра, на второй - краткое название параметра. В тепловычислителе предусмотрены приемы для ускорения работы с меню. Так, при перелистывании списка параметров длительное нажатие на кнопку Л или Л позволяет избежать многократного нажатия - перелистывание происходит автоматически. При вводе параметра можно использовать "старое" значение. Чтобы вывести "старое" значение необходимо повторно нажать клавишу ВВОД.

Ввод и изменение настроечных данных выполняются в так называемом незащищенном режиме, когда переключатель защиты данных находится в нижнем положении. При его установке в верхнее положение любые изменения данных блокируются, а на табло возникает стилизованное изображение замка.

Однако, если по условиям эксплуатации необходимо изменять значения каких-либо параметров без распломбирования прибора, то это возможно предусмотреть при их описании в базе данных. Такие параметры помечаются на дисплее символом открытого замка ■£ и называются оперативными.

Ввод данных начинается и завершается по нажатию клавиши ВВОД, и осуществляется клавишами О и (выбор знакоместа), Д и Д (выбор цифр от 0 до 9 и символов и Предусмотрена также возможность удаления одного или нескольких символов в значении параметра. Для этого, курсор передвигают на позицию после символов, которые должны быть удалены, клавишами Д и Д выбирается значок ("забой"), далее клавиша О нажимается столько раз, сколько символов должно быть удалено.

Ряд настроечных параметров допускают возможность ввода значения "#н/д" (нет данных). Для ввода значения "#н/д" клавишей Д выбирается значок

Для установки (снятия) признака оперативного параметра необходимо нажать клавишу ВВОД, предварительно нажав и удерживая клавишу <>.

На рисунке 5.6 проиллюстрирована последовательность действий при вводе данных, установке признака оперативного параметра и при автоматическом пролистывании списка. Значения параметров приведены для примера.

ТЕК	АРХ	НАСТР	?

ни

Рисунок 5.6- Работа с настроечными параметрами.

• 5.4.1 Настроечные параметры по вводам (НАСТР-БД-ТВ1/ТВ2)

Списки настроечных по вводам ТВ1 и ТВ2, идентичны, что позволяет ограничиться рассмотрением только одного из них.

Обозначение параметра	Краткое описание
tri, tx2, tx3	Константа температуры по трубопроводу 1, 2 и 3 {0... 175 °C}. Заменяет измеренное значение температуры соответствующего датчика при выходе этого значения за пределы 0-176 °C или при отсутствии датчика. Обычно выбирают в соответствии с договором на поставку тепла и теплоносителя, например, с графиком регулирования для среднесезонной температуры воздуха.
Рк1, Рк2, РкЗ	Константа избыточного давления по трубопроводу 1,2иЗ {0...16 кг/см2, бар; 0... 1,6 МПа}. Заменяет измеренное значение давления соответствующего датчика при выходе этого значения за пределы 0-1,03-ВП или при отсутствии датчика. Обычно выбирают в соответствии с договором на поставку тепла и теплоносителя, например, максимально возможное значение для соответствующего трубопровода.

Обозначение параметра	Краткое описание
Gkb1, Gkb2, Gkb3	Константа (верхняя) объемного расхода по трубопроводу 1,2 и 3 {0...99999,99 м3/ч}. Условия использования констант GkbI, Gkb2 и Gkb3 вместо измеренных значений расхода Gl, G2, G3 определяются параметрами AGbI, AGb2, AGb3, соответственно.
Gkh1, Gkh2, Gkh3	Константа (нижняя) объемного расхода по трубопроводу 1,2 и 3 {0...99999,99 м3/ч}. Условия использования констант GkhI, Gkh2 и Gkh3 вместо измеренных значений расхода Gl, G2, G3 определяются параметрами AGhI, AGh2, AGh3, соответственно.
AGb1, AGb2, AGb3	Алгоритм использования константы GkbI (Gkb2, Gkb3). В качестве значения параметра задается список номеров событий. При возникновении любого из перечисленных в этом списке событий, в расчетах будет использоваться константа GkbI (Gkb2, Gkb3) вместо измеренного значения Gl (G2, G3). Группа параметров, обозначение которых начинается на букву "А", определяют какие события будут влиять на изменение алгоритма вычислений или учета времени. Каждый из параметров отвечает за применение одного конкретного алгоритма. В качестве значения каждого из этих параметров используется строка, содержащая одно или более чисел, разделенных запятой, каждое из которых указывает на номер события, при котором работает алгоритм или счетчик времени. Значение параметра равное "#н/д” указывает на то, что алгоритм (счетчик времени) не используется - в расчетах принимают участие измеренные значения. Пример ввода значения параметра AGbI с помощью клавиатуры тепловычислителя показан на рисунке 5.6.
AGh1, AGh2, AGh3	Алгоритм использования константы GkhI (Gkh2, Gkh3). В качестве значения параметра задается список событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться константа GkhI (Gkh2, Gkh3) вместо измеренного значения Gl (G2, G3). Значение параметра равное "#н/д" указывает на то, что алгоритм не используется.
HM	Уставка на небаланс масс {0,0000...0,0400}. Определяет границы, в пределах которых будут возникать диагностические сообщения ДС47, ДС48, ДС49. При (М1ч-М2ч)<(-НМ) М1ч, происходит активизация диагностируемой ситуации ДС47. При (-НМ) М1ч < (М1ч-М2ч) < 0, происходит активизация диагностируемой ситуации ДС48. При 0< (Mlч-М2ч) < НМ-М1 ч, происходит активизация диагностируемой ситуации ДС49. Определяется с учетом класса точности используемых в составе теплосчетчика расходомеров. Например, для расходомеров с относительной погрешностью 2% возможно задать значение НМ равное (2+2)/100=0,04. Параметр задается только для схем 0, 4 и 8.
Мк	Константа часовой массы {0...99999,99 т/ч}. При вычислениях тепловой энергии (на интервале в один час) для схем 0, 4 и 8 заменяет вычисленное значение (М1ч-М2ч), в соответствии с алгоритмом, задаваемым параметром AM. Если в договоре с энергоснабжающей организацией не оговаривается иное, то параметр Мк задают равным нулю.
AMk	Алгоритм использования константы Мк. В качестве значения параметра задается список номеров событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться константа Мк вместо измеренного значения (М1ч-М2ч). Значение параметра равное "#н/д" указывает на то, что алгоритм не используется. Параметр задается только для схем 0, 4 и 8.

Обозначение параметра	Краткое описание
ArV	Алгоритм использования произведения p3 V3. В качестве значения параметра задается список событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться произведение p3 V3, вместо измеренного значения (М1ч-М2ч). Значение параметра равное "#н/д" указывает на то, что алгоритм не используется.
Qk	Константа часового тепла {0...9999,99} [Гкал, ГДж, MWh].
AQk	Алгоритм использования константы Qk. В качестве значения параметра задается список событий. При возникновении любого из перечисленных в списке событий, в расчетах будет использоваться значение Qk вместо измеренного значения Q. Значение параметра равное "#н/д" указывает на то, что алгоритм не используется.
Ydt	Минимальное значение разности температур для контроля[°С]. Если измеренная разность температур оказывается меньше Ydt, тепловычислитель сигнализирует об этом активизацией НС68 (по ТВ1) или НС84 (по ТВ2). При задании YdtH/н/д контроль разности температур не осуществляется.
ПС	Печать суточных отчетов {1; 0}. Включение/выключение автоматической печати суточных отчетов. При ПС=1 ежедневно, в расчетный час, архивные данные за прошедшие сутки ставятся в очередь печати. Задания в очереди будут распечатаны по запросу от принтерного адаптера АПС45. Установки этого параметра не определяют условия вывода отчетов на компьютер и считывающее устройство.
ПМ	Печать месячных отчетов {1; 0}. Включение/выключение автоматической печати месячных. Установки этого параметра задают режим автоматического вывода месячных отчетов на принтер аналогично установкам параметра ПС.

• 5.4.2 Тестовые режимы (НАСТР-ТСТ) Режим ЦЕПИ (НАСТР -ТСТ-ЦЕПИ)

  Обозначение параметра	Краткое описание
  X4.DI....X7.DI	Значение входного сигнала на соответствующем дискретном входе. Значение равное <лог.1> соответствует наличию сигнала. Значение равное <лог.0> соответствует отсутствию сигнала.
  X6.DO, X7.DO	Состояние дискретного выхода Х6 и Х7. Значение <лог. 1> соответствует замкнутому состоянию, <лог.0> разомкнутому.
  Х8...Х13	Значение входного сигнала [Гц] на соответствующем разъеме. Измеряется в диапазоне от 0,0008 до 1000 Гц с относительной погрешностью не более 0,01 %.
  Х14...Х19	Значение входного сигнала [мА] на соответствующем разъеме. Измеряется в диапазоне 4-20 мА с приведенной погрешностью не более 0,1 %.
  Х20... Х25	Значение входного сигнала [Ом] на соответствующем разъеме. Измеряется в диапазоне 100-160 Ом с абсолютной погрешностью не более 0,04 Ом. В случае, когда входной сигнал выходит за пределы измерений (например, когда термопреобразователь не подключен) в качестве значения выводится сообщение "#знач?".

Режим МОДЕМ (НАСТР-ТСТ-МОДЕМ)

В этом режиме доступен ряд сервисных функций для работы с телефонными и GSM-модемами. Сервисные тесты можно проводить как с модемом подключенным к разъему Х2 тепловычислителя, так и с модемом подключенным к разъему ХЗ.

Тест СТАТУС (НАСТР-ТСТ-МОДЕМ-СТАТУС)

В этом тесте на дисплей тепловычислителя выводятся сведения о количестве принятых и полученных данных.

Если тепловычислитель настроен на работу с модемом в качестве TCP-сервера или ТСР-клиента (первая цифра настроечного параметра КИ2 равна "2" или "3"), то на дисплей дополнительно будет выведена информация о состоянии подключения тепловычислителя к сети. Эта информация будет содержать данные РРР подключения, присвоенный провайдером IP-адрес и состояние ТСР-сессии. Пролистывание информации на дисплее осуществляется с помощью клавиш "О’ и -0-.

Тест стандартных функций модема (НАСТР-ТСТ-МОДЕМ-СТД)

Тест позволяет судить о правильности подключения и настройки (инициализации) модема.

Если настройка и подключение модема к прибору выполнены правильно (согласно рекомендациям, опубликованным на сайте www.logika.spb.ru), результатом выполнения теста должно быть сообщение ОК, выводимое на дисплей прибора в ответ на команду АТ (рисунок 5.7). Во второй строке будет отображаться команда ATI и ответ на эту команду от модема. Обычно в ответ на команду ATI модем выдает заводскую идентификацию. Приведенный на рисунке 5.7 ответ "MC52i" дан для примера.

АТ: ОК ATI:MC52i

Рисунок 5.7 - Изображение на табло при успешном выполнении теста

При возникновении ошибок или при отсутствии ответов модема на дисплей будет выведено сообщение Ошибка или Нет ответа.

Пролистывание информации на дисплее осуществляется с помощью клавиш 1} и -О-. Пример выводимой информации при пролистывании приведен на рисунке 5.8.

Рисунок 5.8 - Информация на дисплее в режиме НАСТР-ТСТ-МОДЕМ-СТД.

• 5.4.3 Команды управления (НАСТР-УПР)

Управление счетом (НАСТР-УПР-СЧЕТ)

В процессе эксплуатации тепловычислителя возникают ситуации, когда необходимо начать счет заново. Такая операция может потребоваться, например, при пуске узла в эксплуатацию, при изменении базовых настроечных параметров, таких как схема потребления (СП), единицы измерения (ЕИ/Р, ЕИ/Q) или при изменении параметров, связанных с хронологией архивирования или работой счетчиков времени (ТО, ДО, СР, ЧР, АНС, АСТ1... АСТ16). Для этой цели в тепловычислителе предусмотрена команда НОВЫЙ РАЗДЕЛ, доступная в пункте меню (НАСТР-УПР-СЧЕТ). Выполнение этой команды возможно только в случае, когда переключатель защиты находится в нижнем положении (защита снята).

При входе в пункт меню СЧЕТ пользователю будет предложено выполнить команду НОВЫЙ РАЗДЕЛ. После подтверждения оператора (команда ДА) на индикаторе появится запрос на обнуление тотальных счетчиков масс, объемов и времен. Далее создается новый раздел архива. Новому разделу автоматически присваивается порядковый номер, увеличенный на единицу от предыдущего.

Разделы с меньшими номерами не удаляются, а остаются в энергонезависимой памяти тепловычислителя и доступны для просмотра на табло.

В тепловычислителе нет команд, выполняющих обнуление архива, управляющих пуском или остановкой счета. Тепловычислитель всегда считает, создает архивы, увеличивает показания тотального счетчика времени интегрирования. Старые архивные записи хранятся до тех пор, пока не будут заменены на новые. А это происходит, когда архив полностью заполнен. Когда наступает время сохранить новую архивную строку, тепловычислитель ищет самую "старую" архивную запись и заменяет её на новую.

Управление печатью

Команда ОТЧ (НАСТР-УПР-ПЕЧ-ОТЧ)

Эта команда дает возможность продублировать вывод некоторых отчетов на принтер. Суточные и месячные отчеты, для которых в базе настроечных данных установлен признак автоматической печати, по мере готовности автоматически попадают в очередь печати. Такие отчеты за последние завершившиеся интервалы можно дополнительно поставить в очередь, причем многократно. Это оказывается полезным, если при автоматической печати в силу каких-то обстоятельств они были утрачены ("заедание" бумаги, неразборчивая печать и пр.).

Команда ОЧС (НАСТР-УПР-ПЕЧ-ОЧС)

Выполнение команды приводит к очистке очереди печати, что целесообразно сделать при ошибочном многократном включении дополнительных заданий или для приведения тепловычислителя в исходное состояние перед вводом в эксплуатацию.

Сохранение и восстановление настроечных параметров

При входе в этот пункт меню НАСТР-УПР-УТИЛ пользователю будут доступны команды для сохранения в (СОХР.БД) и восстановления (ВОССТ.БД) значений всех настроечных параметров.

Операция сохранения настроечных параметров может оказаться полезной, например, при отправке тепловычислителя на поверку, поскольку поверка предусматривает изменение всех настроечных параметров. Таким образом, вернувшийся после поверки тепловычислитель имеет заводские настройки. В этой ситуации операция восстановления поможет немедленно вернуть использовавшиеся до поверки настройки тепловычислителя.

Выполнение команд сохранения и восстановления возможно только в случае, когда переключатель защиты данных находится в нижнем положении (защита отключена).

Команда СОХР.БД (НАСТР-УПР-УТИЛ-СОХР.БД)

При выборе этой команды копия текущей базы данных будет сохранена в энергонезависимой памяти тепловычислителя в виде файла. Имя файлу будет присвоено автоматически. Это имя, а также дата и время его создания отображаются на дисплее непосредственно после выполнения команды.

При создании новых файлов автоматически удаляются наиболее старые, таким образом, что общее количество сохраненных файлов будет не более пяти

Команда ВОССТ.БД (НАСТР-УПР-УТИЛ-ВОССТ.БД)

При выборе этой команды пользователю будет предложено выбрать файл, из которого необходимо восстановить значения настроечных параметров. Выбор осуществляется с помощью кнопок Я и U, подтверждение выбора - кнопка ВВОД.

Восстановление настроечных параметров будет сопровождаться записью в архиве изменений "Загрузка БД из DB" и сообщениями обо всех внесенных изменениях.

5.5 Пункт меню справка ("?")

При входе в пункт меню "?" на индикатор тепловычислителя выводятся сведения об обозначении модификации тепловычислителя, номере версии ПО (Х.Х.Х.Х.ХХ), заводском идентификаторе (ZZZZZZZ), цифровом идентификаторе ПО (контрольной сумме исполняемого кода - YYYY), вычисляемой по алгоритму CRC-16, контрольной сумме значений настроечных параметров (ХХХХХХХХ).

Справка содержит три информационных экрана, изображенные на рисунке 5.9, переход между которыми осуществляется с помощью кнопок б- и D.

СПТ941.20

Версия Х.Х.Х.Х.ХХ

Зав. ид.: R-ZZZZZZZ

CRC16:YYYY

Контр, сумма БД: КС=ХХХХХХХХ

Рисунок 5.9 - Информация в справочном пункте меню

6 Диагностика

Существует множество обстоятельств, в силу которых значения измеряемых параметров, а также режимов функционирования тепловычислителя и внешнего оборудования могут лежать вне определенных пределов. Эти события диагностируются по заданным критериям, а по результатам диагностики тепловычислитель может формировать диагностическое сообщение (ДС), которое будет отображаться в текущих параметрах, а также фиксироваться в архивах. Возникновение тех или иных событий может повлиять на вычислительные процедуры.

Любое из событий тепловычислитель может отнести к нештатным ситуациям (НС), если такая реакция предусмотрена при назначении параметра АНС. При наличии хотя бы одного события, расцениваемого как нештатная ситуация (НС) изменяется порядок интегрирования счетчиков времени Тр и Тн.

В течение всего времени, пока имеет место хотя бы одна нештатная ситуация на дисплее это сопровождается характерным миганием символа "!" в правой нижней четверти индикатора.

Ниже приведен полный перечень диагностических сообщений. Для их устранения, возможно, требуется вмешательство обслуживающего персонала.

Таблица 6.1 - События, фиксируемые системой диагностики по каналу ОБЩ

Обозначение	Краткое описание                                |
дсоо	Разряд батареи (U6 < 3,2 В). Следует в течение месяца заменить батарею
ДС01	Отсутствие напряжения на разъеме XI тепловычислителя
ДС02	Перегрузка по цепям питания датчиков расхода
дсоз	Изменение сигнала на порте D1 (разъем Х4)
ДС04	Изменение сигнала на порте D2 (разъем Х6)
ДС05	Изменение сигнала на порте DD1 (разъем Х5)
ДС06	Изменение сигнала на порте DD2 (разъем Х7)
ДС07	Датчик ТС1 вне диапазона 0... 176 °C или -5О...176°С (при измерении t4, t5, t6).
ДС08	Датчик ТС2 вне диапазона 0... 176 °C или -50... 176°С (при измерении t4, t5, t6).
ДС09	Датчик ТСЗ вне диапазона 0... 176 °C или -50... 176°С (при измерении t4, t5, t6).
ДС10	Датчик ТС4 вне диапазона 0... 176 °C или -50... 176°С (при измерении t4, t5, t6).
ДС11	Датчик ТС5 вне диапазона 0... 176 °C или -50... 176°С (при измерении t4, t5, t6).
ДС12	Датчик ТС6 вне диапазона 0... 176 °C или -50... 176°С (при измерении t4, t5, t6).
ДС13	Датчик ПД1 вне диапазона 0... 1,03ВП1.
ДС14	Датчик ПД2 вне диапазона 0... 1,03ВП2.
ДС15	Датчик ПДЗ вне диапазона 0...1,03ВПЗ.
ДС16	Датчик ПД4 вне диапазона 0... 1,03ВП4.
ДС17	Датчик ПД5 вне диапазона 0... 1,03ВП5.
ДС18	Датчик ПД6 вне диапазона 0... 1,03ВП6.
ДС19	Расход через ВС1 выше верхнего предела GbI.
ДС20	Расход через ВС1 ниже нижнего предела GhI .
ДС21	Расход через ВС1 ниже отсечки самохода GotcI.
ДС22	Расход через ВС2 выше верхнего предела Gb2.
ДС23	Расход через ВС2 ниже нижнего предела Gh2.
ДС24	Расход через ВС2 ниже отсечки самохода Gotc2.
ДС25	Расход через ВСЗ выше верхнего предела Gb3 .
ДС26	Расход через ВСЗ ниже нижнего предела Gh3.
ДС27	Расход через ВСЗ ниже отсечки самохода Gotc3.
ДС28	Расход через ВС4 выше верхнего предела Gb4.
ДС29	Расход через ВС4 ниже нижнего предела Gh4.
ДСЗО	Расход через ВС4 ниже отсечки самохода Gotc4.
ДС31	Расход через ВС5 выше верхнего предела Gb5.
ДС32	Расход через ВС5 ниже нижнего предела Gh5.
ДСЗЗ	Расход через ВС5 ниже отсечки самохода Gotc5.
ДС34	Расход через ВС6 выше верхнего предела Gb6.
ДС35	Расход через ВС6 ниже нижнего предела Gh6.
ДС36	Расход через ВС6 ниже отсечки самохода Gotc6.
ДС37	Значение контролируемого параметра, определяемого КУ 1 вне диапазона УН1 ...УВ1
ДС38	Значение контролируемого параметра, определяемого КУ2 вне диапазона УН2...УВ2
ДС39	Значение контролируемого параметра, определяемого КУЗ вне диапазона УНЗ...УВЗ
ДС40	Значение контролируемого параметра, определяемого КУ4 вне диапазона УН4...УВ4.
ДС41	Значение контролируемого параметра, определяемого КУ5 вне диапазона УН5...УВ5.
ДС42	Ошибка описания температурного графика.
ДС43	Ошибка связи с сервером.

Таблица 6.2 - События, фиксируемые системой диагностики по ТВ1 и ТВ2

Обозначение для		Краткое описание
ТВ1	ТВ2
ДС64	ДС80	Диагностика отрицательного значения разности часовых масс теплоносителя (М1ч-М2ч), выходящего за допустимые пределы, т.е. при (М1ч-М2ч)<(-НМ)-М1ч. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2,4 и 8. Весь следующий час диагностическое сообщение активно в текущих параметрах.
ДС65	ДС81	Значение разности часовых масс (М1ч-М2ч) находится в пределах (-НМ) М1ч <(М1ч-М2ч)< 0. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 или 8. Весь следующий час диагностическое сообщение активно в текущих параметрах.
ДС66	ДС82	Значение разности часовых масс (М1ч-М2ч) находится в пределах 0<(М1ч-М2ч)< НМ М1ч. Фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 или 8. Весь следующий час диагностическое сообщение активно в текущих параметрах
ДС67	ДС83	Отрицательное значение часового количества тепловой энергии (Q4<0). Событие фиксируется по окончании часа и заносится в архив. Весь следующий час диагностическое сообщение активно в текущих параметрах.
ДС68	ДС84	Разность температур ниже допустимого предела (dt<Ydt)
ДС69	ДС85	Температура теплоносителя в обратном трубопроводе выше рассчитанной по температурному графику.

7 Контроль параметров, алгоритмы подстановок

Существуют случаи, когда измеренные или вычисленные значения не используются в дальнейших расчетах и не попадают в архив. Связано это с тем, что вычислитель контролирует ряд параметров, проверяя их на корректность или на соответствие диапазону измерений, а при выходе за допускаемые пределы использует константы.

7.1 Контроль объемного расхода

Тепловычислитель, контролируя измеренное значение объемного расхода, формирует диагностическое сообщение, если текущий расход G превышает заданное в настроечных параметрах значение верхнего предела диапазона измерений преобразователя объема Gb. Соответствующее событие активизируется также в том случае, когда значение текущего расхода Gt удовлетворяет условию Gotc < G < Gh.

Значения объемного расхода сами по себе не входят в уравнения измерений тепловой энергии и массы. Однако, возникновение событий, перечисленных в списках AGb, AGh, повлечет за собой изменений данных учета. На время т_ь когда имеет место любое событие из списка AGb, объем теплоносителя будет рассчитываться не по количеству пришедших от ВС импульсов, а с использованием настроечного параметра Gkb, по формуле V = Gkb • Аналогично, на время т₂> когда имеет место событие из списка AGkh, объем теплоносителя рассчитывается с использованием константы Gkh, как V = Gkh • т₂-

Показания расхода приравниваются нулю, если значение измеренного расхода становится меньше значения настроечного параметра Gotc (отсечки самохода). Показания расхода приравниваются нулю, и в случае если импульсы от преобразователя расхода поступают реже, чем раз в 3 часа.

Описанные выше алгоритмы проиллюстрированы на рисунке 7.1.

Заданы следующие значения настроечных параметров: AGkb2=#h/a (константа Gkb2 не используется);

AGkh2=#h/a (константа Gkh2 не используется);

Gotc2=0.

Рисунок 7.1 - Контроль объемного расхода

7.2 Контроль температуры и давления

Сигналы от термометров сопротивления и датчиков давления измеряются раз в 2 минуты. Исключением являются случаи, когда к тепловычислителю подключено внешнее питание или включен дисплей. При этом процедура измерения производится раз в 2 секунды.

Тепловычислитель измеряет до шести сигналов сопротивления, соответствующих температуре. При настройке указывается какие из R-входов тепловычислителя будут задействованы для измерений температуры, а какие отключены. Если указано, что вход задействован, то тепловычислитель контролирует измеренное значение температуры. Для входов, которым назначено измерение температур tl, t2, t3 или tx, измеренное значение контролируется соответствие диапазону 0...176 °C, а для остальных - диапазону (минус 50)... 175 °C, а при выходе за диапазон активизируется соответствующее диагностическое сообщение (ДС) или нештатная ситуация (НС). Названия входов, обозначения разъемов и соответствующие номера ДС/НС приведены в таблице 7.1.

Таблица 7.1 - Номера ,1	С/НС для контроля R-входов
Обозначение R-входа	Обозначение разъема	Номер ДС/НС
ТС1	Х20	07
ТС2	Х22	08
тез	Х24	09
ТС4	Х21	10
ТС5	Х23	11
ТС6	Х25	12

При выходе температур за диапазон 0... 176 °C в расчеты подставляется константы tlx, t2K, t3K или txK, вместо измеренных значений tl, t2, t3 или tx, соответственно.

Тепловычислитель измеряет до шести сигналов силы тока, соответствующих давлению. При настройке указывается какие из 1-входов тепловычислителя будут задействованы для измерений, а какие отключены. Если указано, что вход задействован, то тепловычислитель контролирует измеренное значение давления на соответствие диапазону 0... 1,03 от верхнего предела соответствующего датчика. При выходе за диапазон активизируется соответствующее диагностическое сообщение (ДС) или нештатная ситуация (НС). Названия входов, обозначения разъемов и соответствующие номера ДС/НС приведены в таблице 7.2.

Таблица 7.2 - Номера Ji	С/НС для контроля 1-входов
Обозначение 1-входа	Обозначение разъема	Номер ДС/НС
ПД1	Х14	13
ПД2	Х16	14
пдз	Х18	15
ПД4	Х15	16
ПД5	Х17	17
ПД6	Х19	18

При выходе измеренного значения давления за диапазон в расчеты подставляется константы Р1к, Р2к, РЗк или Рхк, вместо измеренных значений Pl, Р2, РЗ или Рх, соответственно.

7.3 Контроль разности "часовых масс"

В схемах потребления 0, 2, 4 и 8 при расчете количества теплоты используется разность ДМч = (М1ч-М2ч). В конце каждого часа для указанных схем потребления проверяется значение разности масс ДМч, а по результатам проверки формируются диагностические сообщения ДС47, ДС48 или ДС49, как это показано на рисунке 7.4.

Значения ДМч, используемое при расчете количества тепла, может быть заменено на значение константы Мк или на произведение V3 p3. Такая замена может происходить в случае возникновения событий, перечисленных при задании параметров АМк и ArV, соответственно, для подстановки Мк и V3-p3. На рисунке 7.5 показано, как будет происходить замена при назначениях: АМк=47, ArV=48,49. Если расчет тепловой энергии требуется вести по измеренному значению ДМч, то следует задавать АМк=#н/д, АгУ=#н/д, что приведет к результату, показанному на рисунке 7.4.

Заданы следующие значения настроечных параметров: АМк=#н/д (константа Мк не используется);

Аг\/=#н/д (произведение Х/З-рЗ не используется).

Рисунок 7.4 - Контроль разности часовых масс ДМч = (М1ч-М2ч)

Заданы следующие значения настроечных параметров: АМк=47 (использование константы Мк при наличии ДС47);

ArV=48,49 (использование произведения V3*p3 при наличии ДС48 или ДС49).

Рисунок 7.5 - Пример алгоримов подстановок по результатам контроля разности часовых масс

7.4 Контроль сигнала на дискретном входе Х4

Тепловычислитель осуществляет непрерывный контроль сигнала на дискретном входе Х4, и формирует диагностическое сообщение ДСОЗ в зависимости от значения параметра КД1:

0 - контроль отключен, ДСОЗ не активизируется;

• 1 - ДСОЗ при наличии сигнала;

• 2 - ДСОЗ при отсутствии сигнала.

7.5 Контроль сигнала на дискретном входе Х5

Тепловычислитель осуществляет непрерывный контроль сигнала на дискретном входе Х5, и формирует диагностическое сообщение ДС04 в зависимости от значения параметра КДЗ:

0 - контроль отключен, ДС04 не активизируется;

• 1 - ДС04 при наличии сигнала;

• 2 - ДС04 при отсутствии сигнала.

7.6 Контроль сигнала на дискретном входе Х6

Для осуществления контроля сигнала на дискретном входе Х6 следует назначить настроечный параметр КД2=1 или КД2=2. В этом случае тепловычислитель осуществляет непрерывный контроль сигнала на дискретном входе и формирует диагностическое сообщение ДС05 в случае отсутствии сигнала (КД2=1) или наличии сигнала (КД2=2) на входе.

В случае, если разъем Х6 планируется использовать в качестве дискретного выхода, то в качестве значения параметра КД2 используют "3" или "4", а условие для изменения состояния выхода задают параметром АКД1.

7.7 Контроль сигнала на дискретном входе Х7

Для осуществления контроля сигнала на дискретном входе Х6 следует назначить настроечный параметр КД2=1 или КД2=2. В этом случае тепловычислитель осуществляет непрерывный контроль сигнала на дискретном входе и формирует диагностическое сообщение ДС06 в случае отсутствии сигнала (КД2=1) или наличии сигнала (КД2=2) на входе.

В случае, если разъем Х7 планируется использовать в качестве дискретного выхода, то в качестве значения параметра КД2 используют "3" или "4", а условие для изменения состояния выхода задают параметром АКД1.

7.8 Контроль батареи

Диагностическое сообщение ДС00 возникает при падении напряжения батареи ниже 3,2 В, что говорит о необходимости её замены. Это событие будет сопровождаться характерным миганием значка батареи в главном меню.

7.9 Контроль питания

Тепловычислитель постоянно контролирует наличие внешнего питания на разъеме XI при назначении. Отсутствие внешнего питания сопровождается диагностическим сообщением ДС01.

7.10 Контроль параметров по уставкам

Иногда бывает необходимо контролировать значения текущих параметров. В тепловычислителе для этого предусмотрен механизм уставок. Любой из текущих параметров может автоматически контролироваться по критерию выхода за пределы назначенных границ, называемых уставками. Уставка верхняя (УВ) определяет верхнюю границу диапазона, уставка нижняя (УН) - нижнюю. Для указания текущего параметра, подлежащего контролю, служит настроечный параметр КУ. В тепловычислителе предусмотрена возможность контроля до пяти текущих параметров, для каждого из которых предназначена соответствующая группа из трех настроечных параметров: УВ, УН, КУ. Правила контроля представлены в таблице 7.3

Таблица 7.3 Правила контроля по уставкам

Параметр КУ, определяющий контролируе-мый параметр	Значение контролируемого параметра (КП) при возникновении (+) и снятии (-) диагностического сообщения		Диагностическое сообщение (ДС), соответствующее контро-лируемому параметру
	+	-
КУ1	КП>УВ1	КП<0,99-УВ1	ДСЗ 7
	КП<УН1	КП>1,01-УН1
КУ2	КП>УВ2	КП<0,99-УВ2	ДС38
	КП<УН2	КП>1,01-УН2
КУЗ	КП>УВЗ	КП<0,99-УВЗ	ДС39
	КП<УНЗ	КП>1,01-УНЗ
КУ4	КП>УВ4	КП<0,99-УВ4	ДС40
	КП<УН4	КП>1,01-УН4
КУ5	КП>УВ5	КП<0,99-УВ5	ДС41
	КП<УН5	КП>1,01-УН5

Пример назначения настроечных параметров: КУ1=9, УВ1=175, УН1=3. Такие назначения по первой паре уставок (УВ1 и УН1) определяют, что при выходе значения разности температур dt за пределы диапазона 3... 175 °C возникнет ДС08.

7.11 Контроль "часового тепла", алгоритм использования константы Qk

Возможны ситуации, когда требуется чтобы тепловычислитель интегрировал тепловую энергию с использованием константы. Для реализации этого предусмотрены настроечные параметры Qk и AQ. На время т₃, когда имеет место любое событие из списка AQ, количество тепловой энергии будет рассчитываться а по формуле Q = Qk • т₃.

В качестве примера используем следующие назначения: Qk=0, AQk=03,68,07,08,09

При таких значениях константа Qk, равная нулю, будет использована при низком уровне сигнала на дискретном входе Х4 (ДСОЗ), при выходе значения разности температур за пределы допускаемого диапазона (ДС68). Последняя причина, по которой может быть использована константа Qk, это активизация любого из признаков ДС07, ДС08 или ДС09, вызванная выходом значений температур измеряемых датчиками TCI, ТС2, или ТСЗ, соответственно, за допустимые пределы.

7.12 Контроль соблюдения температурного графика

Тепловычислитель позволяет контролировать температуру в обратном трубопроводе на соответствие температурному графику. Контроль включается и отключается раздельно для ТВ1 и ТВ2 с помощью параметра КТГ.

При включении контроля тепловычислитель по текущей температуре в подающем трубопроводе рассчитывает допустимую (по заданному графику) температуру в обратном трубопроводе. В случае если температура в обратном трубопроводе превышает допустимую, то активизируется признак ДС69 или ДС85 для ТВ1 и ТВ2 соответственно.

Для задания точек температурного графика в тепловычислителе предусмотрен ряд параметров:

• - tnl.. ,tn5 - задание температур в подающем трубопроводе;

• - to 1.. ,to5 - задание температур в обратном трубопроводе.

Рассмотрим в качестве примера температурный график, приведенный на рисунке 7.6.

Рисунок 7.6 - Пример температурного графика.

Основываясь на данных температурного графика можно задать следующие значения настроечных параметров:

• - для подающего трубопровода tn 1=65, tn2=66, tn3=146,l, tn4=150, tn5=0;

• - для обратного трубопровода tol=37,8, to2=36,9, to3=66,l, to4=69, tn5=0.

Если договор теплоснабжения допускает некоторое отклонение от графика, то для обратного трубопровода значения tol... to5 задаются с учетом этого отклонения. Если при задании графика были допущены грубые ошибки (например, не соблюдено условие монотонности), то тепловычислитель активизирует диагностического сообщение ДС42.

Системы теплоснабжения весьма инерционны, и временные превышения температуры обратного трубопровода над температурой, заданной графиком в ряде случаев могут быть неизбежны. Поэтому для анализа ситуации возможно использовать не столько сам факт этого превышения, сколько длительность периода работы с превышением графика. Контроль длительности можно вести с использованием одного из таймеров СТ1. ..СТ 16.

7.13 Контроль времени работы

Для учета и контроля времени работы в тепловычислителе предусмотрено несколько счетчиков времени (таймеров). Таймеры позволяют контролировать длительность тех или иных событий, фиксируемых тепловычислителем. Тотальные значения таймеров, а также их приращения на интервалах архивирования сохраняются в памяти тепловычислителя и в дальнейшем могут быть использованы при подготовке ведомостей учета. Ниже даны обозначения и характеристики таймеров.

Таймер Ти (время счета)

Этот таймер всегда запущен, его останов не предусмотрен. Таймер Ти, также как и другие таймеры, может быть обнулен в результате создания нового раздела.

Таймер Ти (время действия нештатных ситуаций)

Начало интегрирования этого таймера синхронизировано с появлением любой нештатной ситуации. Пока хотя бы одна нештатная ситуация активна этот таймер работает. Список событий, которые относятся к нештатным ситуациям определяется при настройке прибора посредством параметра АНС.

Таймер Тш (время штатной работы)

Таймер интегрирует на протяжении всего периода отсутствия активных нештатных ситуаций.

Таймеры СТ1...СТ16.

Группа из 16 таймеров позволяет гибко учитывать время действия различных событий, а также их комбинаций. Для задания алгоритмов работы каждого из таймеров СТ 1...СТ 16 предусмотрены соответствующие настроечные параметры АСТ1...АСТ16. Появление диагностического сообщения или нештатной ситуации, с номером указанном в списке настроечного параметра будет вызывать запуск соответствующего таймера.

Например, можно учитывать время, когда объемный расход через преобразователь объема ВС1 превышал верхний предел с помощью таймера СТ1. Для этого необходимо назначить "АСТ1=38".

Если назначить "АСТ1=38,41,44", то таймер СТ01 будет интегрировать всё время, пока хотя бы один из объемных расходов G1, G2, G3 будет выше своего верхнего предела.

Предусмотренные в тепловычислители механизмы работы с таймерами позволяют вести учет времени и в более сложных ситуациях.

7.14 Контроль подключения к серверу

Если при настройке тепловычислителя указано, что он работает в режиме клиента (КИ2=ЗХХ), то тепловычислитель осуществляет контроль связи с сервером, и при отсутствии связи активизирует диагностическое сообщение ДС43. Это сообщение может быть использовано для управления перезагрузкой GSM-модема.

8 Итоговые отчеты 8.1 Типы отчетов

В тепловычислителе предусмотрены суточный и месячный итоговые отчеты о работе систем теплоснабжения и водоснабжения. Они составляются на основе данных, накопленных в интервальных архивах, и формируются автоматически при выполнении архивных записей.

8.2 Вывод на принтер

Печать итоговых отчетов выполняется, если установлены соответствующие признаки ПС и ПМ в базе настроечных данных.

Принтер подключается к тепловычислителю посредством адаптера АПС45, который периодически запрашивает тепловычислитель о наличии подготовленных отчетов и, анализируя готовность принтера, управляет процессом их вывода. Если принтер не готов, сформированные отчеты не будут потеряны - они ставятся в очередь печати, глубина которой составляет 65 заданий. Так что, принтер можно подключать лишь периодически, на время печати отчетов в присутствии обслуживающего персонала. При неудачных распечатках какого-либо отчета его можно вновь поставить в очередь печати. Требования к используемому принтеру: русификация согласно кодовой странице 866, интерфейс CENTRONICS, формат листа А4. Формы отчетов приведены на рисунках 8.1 и 8.2. Датирование отчетного интервала (в строке "Отчет сформирован") и интервалов, входящих в отчет (в первом столбце таблицы), выполняется по тем же правилам, что при датировании архивных записей. В столбце НС символом "*" отмечается наличие каких-либо нештатных ситуаций на этих интервалах.

Месячный (суточный) отчет о работе системы теплоснабжения

СПТ944: ИД=ХХХХХ СП=Х Отчет сформирован: ХХ-ХХ-ХХ ХХч

Сутки, час	НС	Тш	Подающий труб.			Обратный труб.			М3	Тепло Q
			П	|Р1	|М1	12	|Р2	М2
хх-хх XX	-	х.хх	XXX. XX	х.ххх	Х.ХХХ	ХХХ.ХХ	Х.ХХХ	Х.ХХХ	х.ххх	ххххххх
хх-хх XX *		х.хх	XXX. XX	х.ххх	х.ххх	ххх.хх	х.ххх	х.ххх	х.ххх	ххххххх
ХХ-ХХ XX	-	х.хх	ххх.хх	х.ххх	х.ххх	ххх.хх	х.ххх	х.ххх	х.ххх	ххххххх
Итого	*	х.хх	ххх.хх	х.ххх	х.ххх	ххх.хх	х.ххх	х.ххх	х.ххх	ххххххх
		ч	с	кг/см2	т	с	кг/см2	т	т	Гкал

Ответственный за учет_____________________________

Дата______________

Рисунок 8.1 - Форма распечатки месячного (суточного) отчета о работе системы теплоснабжения для схем 0-8 и 10. Пропуск записей показан условно.

Месячный (суточный) отчет о работе системы ХВС

СПТ944: ИД=ХХХХХ СП=9

Отчет сформирован: ХХ-ХХ-ХХ ХХч

Сутки, час	НС	Время счета Ти	VI	V2	V3
ХХ-ХХ XX	-	х.хх	ххх.ххх	ХХХ.ХХХ	ххх.ххх
ХХ-ХХ XX *		х.хх	ххх.ххх	ххх.ххх	ххх.ххх
ХХ-ХХ XX		х.хх	ххх.ххх	ххх.ххх	ххх.ххх
				ххх.ххх	ххх.ххх
Итого	*	х.хх	ххх.ххх	ххх.ххх	ххх.ххх
		ч	м3	м3	м3

Ответственный за учет_____________________________

Дата______________

Рисунок 8.2 - Форма распечатки месячного (суточного) отчета о потреблении воды для схемы 9. Пропуск записей показан условно.

8.3 Вывод на компьютер

Для считывания данных на компьютер и подготовки отчетов служит программа ПРОЛОГ, входящая в комплект поставки тепловычислителя. Она позволяет получать данные из прибора любым из способов: при непосредственном подключении компьютер к прибору, через телефонную линию, посредством модема, через локальную или глобальную вычислительные сети. Полученные данные сохраняются, систематизируются, и могут быть распечатаны в виде отчета произвольной формы, либо экспортированы в любой из форматов: .xls, .rtf, .txt, .html.

Однако возможности автоматизированного сбора данных этим не ограничиваются - поставляемый в комплекте с тепловычислителем ОРС-сервер, предоставляет возможность доступа ко всей информации о теплопотреблении, имеющейся в приборе.

8.4 Комбинированный вывод

Использование адаптера АПС45 обеспечивает возможность вывода отчетов параллельно на принтер и компьютер, в том числе при модемном подключении последнего. А наличие трех независимо работающих коммуникационных портов тепловычислителя - М4, RS232, и оптического - позволяет одновременно работать и со стационарно подключенным оборудованием, и с переносным компьютером.

9 Безопасность

• 9.1 Тепловычислители не содержат электрических цепей, работающих под напряжением, превышающим 70 В постоянного тока, и не предствляют опасности для оператора в части поражения электрическим током (ТР ТС 004/2011, ГОСТ 12.2.091-2012).

• 9.2 Источник постоянного тока, используемый для организации внешнего питания тепловычислителя, должен иметь встроенную защиту от короткого замыкания в цепи нагрузки, а его выходные цепи должны быть гальванически изолированы от сети питания.

10 Подготовка к работе 10.1 Общие указания

После распаковки тепловычислителя необходимо проверить его комплектность на соответствие паспорту. Затем тепловычислитель помещают не менее чем на сутки в сухое отапливаемое помещение; только после этого его можно вводить в эксплуатацию.

На время проведения монтажных работ, когда крышка монтажного отсека снята, следует обеспечить защиту от попадания пыли и влаги внутрь корпуса тепловычислителя. Рекомендуется его установку выполнять в последнюю очередь, по окончании монтажа электрических цепей.

10.2 Монтаж электрических цепей

Подключение датчиков и прочего внешнего оборудования к тепловычислителю выполняют многожильными кабелями. После разделки концов кабелей под монтаж их пропускают через установленные на крышке монтажного отсека кабельные вводы, после чего заворачивают накидные гайки настолько, чтобы обеспечить механическую прочность закрепления кабелей и полный обжим уплотнителей для надежной, соответствующей уровню IP54 по ГОСТ 14254-96, защиты от попадания пыли и воды внутрь корпуса. Концы жил закрепляют в штекерах, снабженных зажимами. Максимальное сечение каждой жилы составляет 0,5 мм². Диапазон диаметров используемых кабелей ограничивается конструкцией кабельных вводов и составляет 5-10 мм.

Для защиты от влияния промышленных помех следует использовать экранированные кабели. В условиях эксплуатации помехи могут быть обусловлены различными факторами, например, работой тиристорных и иных преобразователей частоты, коммутацией мощных нагрузок с помощью реле и контакторов, короткими замыканиями в электроустановках, резкими изменениями нагрузки в электрических распределительных системах, срабатыванием защитных устройств в электрических сетях, электромагнитными полями от радио- и телевизионных передатчиков, токами растекания при разрядах молний и пр. Если в непосредственной близости от оборудования узла учета отсутствуют промышленные агрегаты, способные порождать подобные факторы возникновения помех, допускается использовать неэкранированные кабели.

Рабочее заземление экрана кабелей должно выполняться только в одной точке, как правило, на стороне тепловычислителя. Оплетки должны быть электрически изолированы по всей длине кабеля, использование их для заземления корпусов датчиков и прочего оборудования не допускается.

Подключение внешних цепей выполняют согласно таблицам 10.1 и 10.2 к штекерам, снабженным маркировкой номеров контактов и позиционной маркировкой. К покабельному распределению цепей специальных требований не предъявляется, оно определяется соображениями экономичности и удобства монтажа.

В качестве внешнего источника питания тепловычислителя и используемого совместно с ним оборудования рекомендуется использовать сетевые адаптеры⁴ АДП82 либо иные блоки питания, соответствующие требованиям стандартов электромагнитной совместимости и безопасности. Для питания датчиков с выходным сигналом 4-20 мА могут применяться как индивидуальные источники, так и несколько групповых или один общий.

Предельная длина линий связи с датчиками температуры, давления и объема определяется сопротивлением каждого провода цепи, которое не должно превышать 50 Ом. Электрическое сопротивление изоляции между проводами, а также между каждым проводом и экранной оплеткой или землей должно быть не менее 20 МОм - это требование обеспечивается выбором используемых кабелей и качеством выполнения монтажа цепей. При работе с тепловычислителем следует иметь в виду, что "минусовые" контакты входных сигналов от датчиков давления и температуры соединены между собой; в таблицах подключения общие контакты этой группы отмечены знаком "*". "Минусовые" контакты цепей входных сигналов от датчиков объема и внешнего питания также соединены между собой; в таблицах подключения общие контакты этой группы цепей отмечены знаком Эти две группы цепей гальванически не отделены друг от друга, однако соединять общие контакты, принадлежащие разным группам, не допускается.

Входное сопротивление тепловычислителя для сигналов силы тока 4-20 мА составляет 56,2 Ом.

При подключении компьютера или модема они могут быть удалены от тепловычислителя на расстояние до 100 м. Для адаптера АПС45 это расстояние составляет 2 км при сопротивлении каждого провода линии связи, не превышающем 150 Ом.

По окончании монтажа электрических цепей следует убедиться в правильности выполнения всех соединений, например, путем их "прозвонки". Этому этапу работы следует уделить особое внимание - ошибки монтажа могут привести к отказу тепловычислителя.

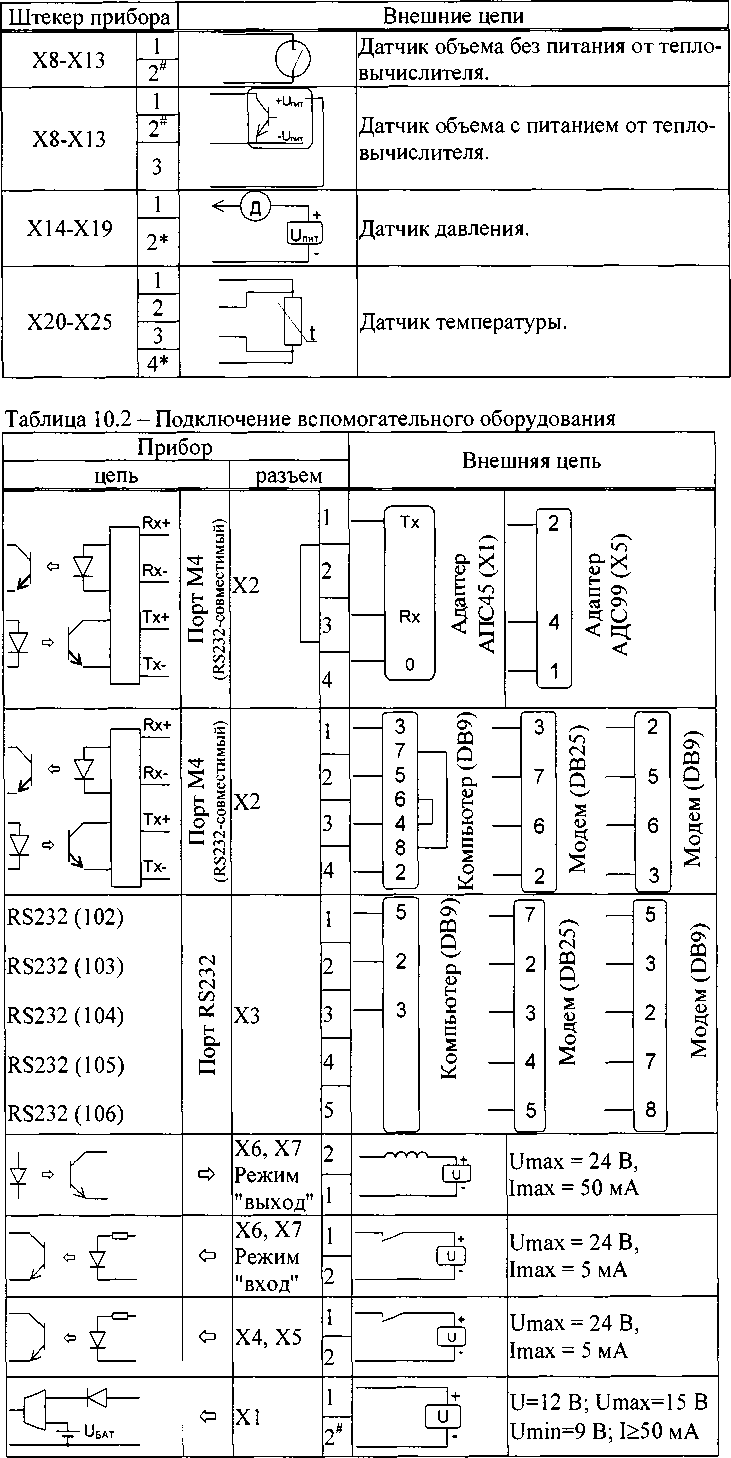

Таблица 10.1 - Подключение датчиков

10.3 Монтаж тепловычислителя

Данные об установочных размерах и способе крепления тепловычислителя на монтажном щите приведены в разделе 3.

После размещения тепловычислителя на месте эксплуатации к нему подключают уже смонтированные внешние цепи, устанавливая штекеры в гнезда на печатной плате строго согласно их позиционной маркировке. Необходимо помнить, что ошибки при подключении, как и ошибки монтажа, могут привести к отказу тепловычислителя.

10.4 Подключение модема

Модем перед подключением к тепловычислителю необходимо настроить следующим образом:

• - управление потоком (RTS/CTS) выключено;

• - управление готовностью (DTR/DSR) выключено;

• - линия DSR в активном состоянии;

• - скорости на порту модема и порту тепловычислителя должны быть согласованы.

Настройку модемов удобно производить с использованием программы MSetup. Программа находится в свободном доступе на сайте www.logika.spb.ru.

10.5 Ввод в эксплуатацию

Базу настроечных данных, необходимых для работы тепловычислителя в составе узла учета, можно вводить на месте эксплуатации, однако удобнее это сделать до его монтажа. Настроечные данные обычно приведены в паспорте узла или в его проектной документации. При вводе данных можно воспользоваться программой КОНФИГУРАТОР.

После ввода настроечных данных контролируют работоспособность смонтированной системы по показаниям измеряемых параметров, значения которых должны соответствовать режимам работы узла. При сдаче системы в эксплуатацию проверяют введенные данные на соответствие документации узла учета.

Проверив корректность настроечных данных, выполняют команду НОВЫЙ РАЗДЕЛ. В течение некоторого времени наблюдают за работой тепловычислителя, контролируя отсутствие нештатных ситуаций. Далее устанавливают переключатель защиты данных в верхнее положение.

В заключение устанавливают на место и закрепляют крышку монтажного отсека, после чего пломбируют ее двумя навесными пломбами.

10.6 Замена батареи

Замена батареи должна быть произведена в течение месяца после возникновения диагностического сообщения (нештатной ситуации) ДСОО (НСОО). Конструкция тепловычислителя позволяет производить замену батареи непосредственно на узле учета. На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

В качестве элемента питания используется литиевая батарея с напряжением 3,6 В типа LS33600.

Для замены батареи следует выполнить следующие операции:

• - открыть крышку монтажного отсека;

• - отключить от тепловычислителя ответную часть разъема XI;

• - установить переключатель защиты данных в нижнее положение;

• - снять скобу, крепящую батарею;

• - с помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею;

• - тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи;

• - закрепить скобу, крепящую батарею;

• - проверить и при необходимости установить текущие дату и время;

• - выполнить команду НОВЫЙ РАЗДЕЛ;

• - установить переключатель защиты в верхнее положение;

• - закрыть монтажный отсек.

11 Методика поверки 11.1 Общие положения

Настоящая методика распространяется на тепловычислители СПТ944, изготавливаемые по техническим условиям ТУ 4217-092-23041473-2015.

Поверке подвергается каждый тепловычислитель при выпуске из производства, при эксплуатации и после ремонта. Периодичность поверки при эксплуатации - один раз в четыре года.

Методика ориентирована на автоматизированную поверку; поверитель должен обладать навыками работы на персональном компьютере. Допускается проводить поверку в "ручном" режиме.

11.2 Операции поверки

При поверке выполняют внешний осмотр, опробование и проверку соответствия допускаемым пределам погрешности.

11.3 Условия поверки

Испытания проводят при температуре окружающего воздуха: от 18 до 28 °C и относительной влажности от 30 до 80 %.

11.4 Средства поверки

При поверке используются средства измерений и оборудование^{5 6}:

11.5 Требования безопасности

При поверке следует соблюдать "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

11.6 Проведение поверки

• 11.6.1 Внешний осмотр

При внешнем осмотре проверяют сохранность (читаемость) маркировки на лицевой панели и внутри монтажного отсека.

• 11.6.2 Опробование

При опробовании выполняют проверку идентификационных признаков программного обеспечения тепловычислителя, не подключая к нему внешние цепи.

Контролируют в справочном пункте меню номер версии ПО и контрольную сумму исполняемого кода, которые должны совпадать с приведенными в паспорте тепловычислителя.

• 11.6.3 Проверка соответствия допускаемым пределам погрешности

  • 11.6.3.1 Проверку соответствия допускаемым пределам погрешности проводят по схеме, приведенной на рисунке 11.1, если не указано иное. Устанавливают переключатель защиты данных тепловычислителя в нижнее положение, что соответствует отключенной защите, и вводят в тепловычислитель, в пункте меню "НАСТР-БД", значение параметра КИ2=000 (если это не было сделано ранее).

Проверка осуществляется под управлением программы ТЕХНОЛОГ, в виде последовательности тестов, в процессе выполнения которых на мониторе компьютера отображается ход выполнения операций. В настройках программы устанавливают профиль "СПТ944-поверка". Выбирают в панели инструментов команду "Выполнить выбранные тесты" (кнопка ■=>), запускающую их выполнение. Если очередной тест закончен успешно, следующий запускается автоматически; при отрицательном результате очередного теста проверки по оставшимся не проводятся.

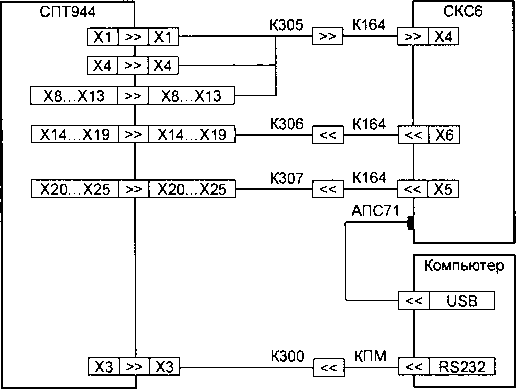

Рисунок 11.1- Схема проверки

• 11.6.3.2 Для проведения поверки в тепловычислитель вводят настроечные параметры (поверочную базу данных), приведенные в приложении А. Ввод настроечных параметров осуществляется в тесте "Поверочная БД".

• 11.6.3.3 Проверка соответствия допускаемым пределам погрешности измерений выполняется в тестах "Прямые измерения (срез 1)", "Прямые измерения (срез 2)" и "Прямые измерения (срез 3)".

На стенде устанавливаются поочередно наборы значений сигналов согласно таблицам 11.1 - 11.3, и для каждого набора контролируются измеренные значения параметров (в пунктах меню ТЕК по ТВ1 и по ТВ2) на соответствие допускаемым значениям согласно таблицам 11.1 - 11.3.

Таблица 11.1 - Тест "Прямые измерения (срез 1)"

Значения сигналов на стенде	Пункт меню	Параметр	Расчетное значение	Диапазон допускаемых значений
F0=0,610351 Гц Fl=19,53125 Гц R=141,2 Ом 10=20 мА 11=10 мА 12=4 мА 13=20 мА	ТВ1	G1 [м3/ч]	219,73	219,71...219,75
		G2 [м3/ч]	219,73	219,71...219,75
		G3 [м3/ч]	219,73	219,71...219,75
		Р1 [кгс/см2]	10,000	9,990...10,010
		Р2 [кгс/см2]	0,000	-0,010...0,010
		РЗ [кгс/см2]	0,000	-0,010...0,010
		tl [°C]	105,44	105,34...105,54
		12 [°C]	105,44	105,34...105,54
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C]	105,44	105,34...105,54
	ТВ2	G1 [м3/ч]	7031,25	7030,55...7031,95
		G2 [м3/ч]	7031,25	7030,55... 7031,95
		G3 [м3/ч]	7031,25	7030,55...7031,95
		Р1 [кгс/см2]	3,750	3,740...3,760
		Р2 [кгс/см2]	10,000	9,990... 10,010
		РЗ [кгс/см2]	10,000	9,990... 10,010
		tl [°C]	105,44	105,34...105,54
		t2 [°C]	105,44	105,34...105,54
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C]	105,44	105,34...105,54

»»

ые

Таблица 11.2 - Тест "

Значения сигналов на стенде	Пункт меню	Параметр	Расчетное значение	Диапазон допускаемых значений
F0=19,53125 Гц Fl=0,610351 Гц R=110,4 Ом 10=4 мА 11=20 мА 12=10 мА 13=4 мА	ТВ1	G1 [м3/ч]	7031,25	7030,55...7031,95
		G2 [м3/ч]	7031,25	7030,55...7031,95
		G3 [м3/ч]	7031,25	7030,55...7031,95
		Р1 [кгс/см2]	0,000	-0,010...0,010
		Р2 [кгс/см2]	3,750	3,740...3,760
		РЗ [кгс/см2]	3,750	3,740...3,760
		tl [°C]	26,31	26,21...26,41
		t2 [°C]	26,31	26,21...26,41
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C1	26,31	26,21... 26,41
F0=19,53125 Гц Fl=0,610351 Гц R= 110,4 Ом 10=4 мА 11=20 мА 12=10 мА 13=4 мА	ТВ2	G1 [м3/ч]	219,73	219,71...219,75
		G2 [м3/ч]	219,73	219,71...219,75
		G3 [м3/ч]	219,73	219,71...219,75
		Pl [кгс/см2]	10,000	9,990...10,010
		P2 [кгс/см2]	0,000	-0,010...0,010
		РЗ [кгс/см2]	0,000	-0,010...0,010
		tl [°C]	26,31	26,21...26,41
		t2 [°C]	26,31	26,21...26,41
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C]	26,31	26,21...26,41

Таблица 11.3- Тест "Прямые измерения (срез 3)"

Значения сигналов на стенде	Пункт меню	Параметр	Расчетное значение	Диапазон допускаемых значений
F0=9,765625 Гц Fl=9,765625 Гц R=125,8 Ом 10=10 мА 11=4 мА 12=20 мА 13=10 мА	ТВ1	G1 [м3/ч]	3515,63	3515,28...3515,98
		G2 [м3/ч]	3515,63	3515,28...3515,98
		G3 [м3/ч]	3515,63	3515,28...3515,98
		Р1 [кгс/см2]	3,750	3,740...3,760
		Р2 [кгс/см2]	10,000	9,990... 10,010
		РЗ [кгс/см2]	10,000	9,990... 10,010
		tl [°C]	65,64	65,54...65,74
		t2 [°C]	65,64	65,54...65,74
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C]	65,64	65,54...65,74
	ТВ2	G1 [м3/ч]	3515,63	3515,28...3515,98
		G2 [м3/ч]	3515,63	3515,28...3515,98
		G3 [м3/ч]	3515,63	3515,28...3515,98
		Pl [кгс/см2]	0,000	-0,010...0,010
		Р2 [кгс/см2]	3,750	3,740...3,760
		РЗ [кгс/см2]	3,750	3,740...3,760
		tl [°C]	65,64	65,54...65,74
		t2 [°C]	65,64	65,54...65,74
		dt [°C]	0,00	-0,03... 0,03
		t3 [°C]	65,64	65,54...65,74

• 11.6.3.4 Проверка соответствия допускаемым пределам погрешности часов выполняется в тесте "Измерение времени".

На стенде устанавливается значение сигнала F0=9,765625 Гц, и в пункте меню НАСТР-ТСТ контролируется измеренное значение частоты Fxs, которое должно лежать в диапазоне 9,7647 - 9,7665 Гц.

• 11.6.3.5 Проверка соответствия допускаемым пределам погрешности вычислений выполняется в тесте "Вычисления".

На стенде устанавливаются значения сигналов согласно таблице 11.4. В тепловычислитель вводятся дата ДО=31-12-15, время Т0=00:00:00, и выполняется команда НОВЫЙ РАЗДЕЛ. Далее запускается вывод пакета импульсов от стенда, и по окончании вывода в тепловычислитель вводится время ТО=23:59:59.

После смены даты по календарю тепловычислителя на Д=01-01-16 контролируются значения параметров в меню АРХ по обоим тепловым вводам, содержащихся в часовой архивной записи "01-01-16 00:00", на соответствие допускаемым значениям согласно таблице 11.4.

Затем на стенде устанавливаются значения сигналов согласно таблице 11.5, в тепловычислитель вводятся значение параметров AGb1=19, AGb2=22, AGb3=25 по ТВ1 и AGb1=28, AGb2=31, AGb3=34 по TB2, и контролируются в разделе меню ТЕК по обоим тепловым вводам значения параметров Gml, Gm2 и Gm3 на соответствие допускаемым значениям согласно таблице 11.5.

По окончании теста в тепловычислитель вводятся "пустые" значения параметров AGbI, AGb2, AGb3 по обоим тепловым вводам (на дисплее "пустое" значение отображается как #н/д).

Таблица 11.4 - Тест "Вычисления"

Значения сигналов на стенде	Параметр	Расчетное значение	Диапазон допускаемых значений
10=0,025 мА 11=0,025 мА 12=0,025 мА N0=1024 N1=1024 R=51 Ом	t 1 [°C]	125,00	124,98.-125,02
	t 2 [°C]	75,00	74,99...75,01
	dt [°C]	50,00	49,99...50,01
	t 3 [°C]	75,00	74,99.-75,01
	P 1 [кгс/см2]	10,000	9,998.-10,002
	P 2 [кгс/см2]	10,000	9,998... 10,002
	P 3 [кгс/см2]	10,000	9,998.-10,002
	VI [м3]	102,40	102,38.-102,42
	V2 [м3]	102,40	102,38...102,42
	V3 [м3]	102,40	102,38—102,42
	Ml [т]	96,200	96,181—96,219
	М2 [т]	99,870	99,850...99,890
	М3 [т]	99,870	99,850...99,890
	Q [Гкал]	12,350	12,348—12,352
	Qr [Гкал]	7,506	7,505...7,507

Таблица 11.5 - Тест "Вычисления"

Значения сигналов на стенде	Параметр	Расчетное значение	Диапазон допускаемых значений
F0=9,765625 Гц Fl=9,765625 Гц	Gml [т/ч]	939,45	939,27...939,63
	Gm2 [т/ч]	975,29	975,10.-975,48
	Gm3 [т/ч]	975,29	975,10.-975,48

• 11.6.3.6 Соответствие допускаемым пределам погрешности измерительных каналов тепловой энергии обеспечивается проверкой соответствия допускаемым пределам погрешности измерений и погрешности вычислений. При выпуске из производства, после ремонта и при эксплуатации эту проверку не проводят. В иных случаях, при необходимости, ее выполняют в ручном режиме по схеме, приведенной на рисунке 11.2 с каждым набором сигналов согласно таблице 11.6 в следующем порядке.

Устанавливают на стенде и на магазинах Ml и М2 выбранный набор сигналов. Установку сигналов на магазинах выполняют с учетом поправок, указанных в аттестате поверки для каждого используемого значения.

Вводят в тепловычислитель настроечные параметры согласно приложению А руководства по эксплуатации РАЖГ.421412.032 РЭ, схему потребления СП=5 по ТВ1 и ТВ2, дату ДО=31-12-15 и время Т0=00:00:00, затем команду НОВЫЙ РАЗДЕЛ, после чего вводят время ТО=22:59:59.

После смены даты по календарю тепловычислителя на Д=01-01-16 контролируют в меню АРХ значения параметров по обоим тепловым вводам (ТВ 1 и ТВ2), содержащихся в часовой архивной записи "01-01-16 00:00", на соответствие допускаемым значениям согласно таблице 11.6.

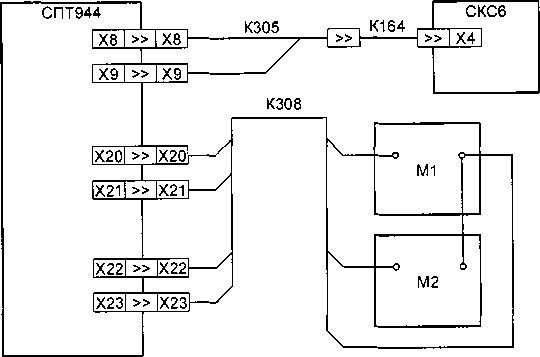

Рисунок 11.2- Схема проверки

Таблица 11.6 - Проверка погрешности измерительных каналов тепловой энергии

№	Значение сигна-лов на стенде	Расчетное значение				Диапазон допускаемых значений Q [Гкал]
		М [т]	tl [°C]	t2 [°C]	Q[Гкал]
1	F0=19,53125 Гц Fl=19,53125 Гц М1=1,26 Ом М2= 120,4 Ом	7031,25	55,02	51,79	22,339	22,020...22,658
2	F0=9,765625 Гц Fl=9,765625 Гц Ml =3,92 Ом М2=133,32 0м	3515,63	95,16	85,01	34,454	34,180...34,728
3	F0=0,610351 Гц Fl=0,610351 Гц Ml =56,22 Ом М2= 102,02 Ом	219,73	150,05	5,09	29,383	29,230...29,536

11.6.4 По окончании проверок тепловычислитель приводят в исходное (по умолчанию) состояние. Эта процедура выполняется в тестах "Новый раздел" и "Поставочная БД", состав которой, для справки, приведен в приложении Б.

11.7 Оформление результатов

Результаты поверки оформляют записью в паспорте и (или) в свидетельстве о поверке тепловы-числителя с указанием результата и даты проведения; запись удостоверяют подписью поверителя.

На паспорт и (или) свидетельство о поверке наносят знак поверки, а на пломбу, расположение которой показано на рисунке 3.2, - оттиск клейма поверителя.

12 Транспортирование и хранение

Транспортирование тепловычислителей в транспортной таре допускается проводить любым транспортным средством с обеспечением защиты от атмосферных осадков и брызг воды.

Условия транспортирования:

• - температура окружающего воздуха: от минус 25 до плюс 55 °C;

• - относительная влажность: не более 95 % при 35 °C и более низких температурах;

• - атмосферное давление: от 84 до 106,7 кПа;

• - удары (транспортная тряска): ускорение до 98 м/с², частота до 2 Гц.

Условия хранения тепловычислителей в транспортной таре соответствуют условиям транспортирования в части воздействия климатических факторов внешней среды.

Приложение А

Настроечные параметры

Таблица А.1 - Поверочная база данных

Значения настроечных параметров в разделе меню
ОБЩ			ТВ1	ТВ2
СП=0303	Gotc2=0	АСТ11=#н/д	ДВ=111	ДВ=111
СА1=00	C3=0,l	АСТ12=#н/д	tKl=125	tKl=125
АСА1=#н/д	Gb3=1000	АСТ13=#н/д	tx2=75	tx2=75
СА2=00	Gh3=0	АСТ14=#н/д	tx3=75	tx3=75
АСА2=#н/д	Gotc3=0	АСТ15=#н/д	Рк1=10	Рк1=10
ЕИ/Р=0	C4=0,l	АСТ16=#н/д	Рк2=10	Рк2=10
EH/Q=0	Gb4=1000	АСТ17=#н/д	РкЗ=10	РкЗ=10
ТО=тек. время	Gh4=0	АСТ18=#н/д	Gkb1=1000	Gkb1=1000
ДО=тек.дата	Gotc4=0	АСТ19=#н/д	Gkh1=0	Gkh1=0
РКЧ=0	C5=0,l	АСТ20=#н/д	АОв1=#н/д	АОв1=#н/д
СР=01	Gb5=1000	ктг=оо	АОн1=#н/д	АОн1=#н/д
ЧР=00	Gh5=0	tn 1=0	Gkb2=1000	Gkb2=1000
ПЛ=0	Gotc5=0	tn2=0	Gkh2=0	Gkh2=0
tXK=0	C6=0,l	tn3=0	AGb2=#w71	АОв2=#н/д
Рхк=1	Gb6=1000	tn4=0	АОн2=#н/д	АОн2=#н/д
ТС=0	Gh6=0	tn5=0	Gkb3=1000	Gkb3=1000
ТС1=1	Gotc6=0	to 1=0	Gkh3=0	Gkh3=0
ТС2=1	NT=00	to2=0	АОвЗ=#н/д	АОвЗ=#н/д
ТСЗ=1	ИД=0	to3=0	АОнЗ=#н/д	АОнЗ=#н/д
ТС4=1	КИ1=00	to4=0	нм=о	нм=о
ТС5=1	КИ2=000	to5=0	Мк=0	Мк=0
ТС6=1	КПЗ =00	КУ 1=000	АМк=#н/д	АМк=#н/д
ПД1=1	КД1=0	УВ1=0	АгУ=#н/д	АгУ=#н/д
ВП1=10	КД2=0	УН1=0	Qk=0	Qk=0
ПД2=1	КДЗ=0	КУ2=000	А0к=#н/д	А0к=#н/д
ВП2=10	КД4=0	УВ2=0	ydt=0	ydt=0
пдз=1	АКД1=#н/д	УН2=0	ПС=0	ПС=0
ВПЗ=10	АКД2=#н/д	КУЗ=000	ПМ=1	ПМ=0
ПД4=1	АНС=#н/д	УВЗ=0	-	-
ВП4=10	АСТ1=#н/д	УНЗ=0	-	-
ПД5=1	АСТ2=#н/д	КУ4=000	-	-
ВП6=10	АСТЗ=#н/д	УВ4=0	-	-
С1=0,1	АСТ4=#н/д	УН4=0	-	-
Gb1=1000	АСТ5=#н/д	КУ5=000	—	-
Gh1=0	АСТ6=#н/д	УВ5=0	-	-
Gotc1=0	АСТ7=#н/д	УН5=0	—	-
C2=0,l	АСТ8=#н/д	А0с=#н/д	—	-
Gb2=1000	АСТ9=#н/д	—	-	-
Gh2=0	АСТ10=#н/д	-	-	-

Приложение Б

Настроечные параметры

Таблица Б.1 - Поставочная база данных

Значения настроечных параметров в разделе меню
ОБЩ			ТВ1	TB2
СП=0303	Gh2=0	ACT 10= #н/д	tKl=125	tKl=125
СА1=00	Gotc2=0	АСТ11 = #н/д	tx2=75	tx2=75
АСА1 = #н/д	C3=0,l	ACT 12= #н/д	tx3=75	tx3=75
СА2=00	Gb3=99999	АСТ13=#н/д	Рк1=10	Pk1=10
АСА2= #н/д	Gh3=0	ACT 14= #н/д	Рк2=10	Pk2=10
<DQa=0000	Gotc3=0	ACT 15= #н/д	РкЗ=10	Pk3=10
ЕИ/Р=0	C4=0,l	ACT 16= #н/д	Gkb1=1000	Gkb1=1000
EH/Q=0	Gb4=99999	ACT 17= #н/д	Gkh1=0	Gkh1=0
ТО=тек.время	Gh4=0	ACT 18= #н/д	AGb1= #н/д	AGb1= #н/д
ДО=тек.дата	Gotc4=0	ACT 19= #н/д	AGh1= #н/д	AGh 1 = #н/д
РКЧ=0	C5=0,l	АСТ20= #н/д	Gkb2=1000	Gkb2=1000
СР=01	Gb5=99999	ктг=оо	Gkh2=0	Gkh2=0
ЧР=00	Gh5=0	tn 1=0	AGb2= #н/д	AGb2= #н/д
ПЛ=0	Gotc5=0	tn2=0	AGh2= #н/д	AGh2= #н/д
txK=0	C6=0,l	tn3=0	Gkb3=1000	Gkb3=1000
Рхк=1	Gb6=99999	tn4=0	Gkh3=0	Gkh3=0
ТС=0	Gh6=0	tn 5=0	AGb3= #н/д	AGb3= #н/д
ТС1=1	Gotc6=0	to 1=0	AGh3= #н/д	AGh3= #н/д
ТС2=1	NT=00	to2=0	HM=0	HM=0
ТСЗ=1	ид=о	to3=0	Mk=0	Mk=0
ТС4=1	КИ1=00	to4=0	AMk= #н/д	AMk= #н/д
ТС5=1	КИ2=000	to5=0	ArV= #н/д	ArV= #н/д
ТС6=1	киз=оо	КУ1=0	Qk=0	Qk=0
ПД1=1	КД1=0	УВ1=0	AQk= #н/д	AQk= #н/д
ВП1=10	КД2=0	УН1=0	ydt=0	ydt=0
ПД2=1	кдз=о	КУ2=0	nc=o	nc=o
ВП2=10	КД4=0	УВ2=0	ПМ=0	ПМ=0
пдз=1	АКДЗ= #н/д	УН2=0		—
ВПЗ=10	АКД2= #н/д	КУЗ=0	—	—
ПД4=1	АНС= #н/д	УВЗ=0	—	—
ВП4=10	АСТ1= #н/д	УНЗ=0	—	—
ПД5=1	АСТ2= #н/д	КУ 4=0	—	—
ВП6=10	АСТЗ= #н/д	УВ4=0	—	—
С1=0,1	АСТ4= #н/д	УН4=0	—	—
Gb 1=99999	АСТ5= #н/д	КУ 5=0	—	—
Gh1=0	АСТ6= #н/д	УВ5=0	—	—
Gotc1=0	АСТ7= #н/д	УН5=0	—	—
C2=0,l	АСТ8= #н/д	—	—	—
Gb2=99999	АСТ9= #н/д	-	-	-

Лист регистрации изменений

Изм.	Номера замененных листов	Всего листов в документе	Извещение		Изменение внес
			Обозначение	Дата выпуска	Ф.И.О.	Дата

¹

Давление может быть выражено в единицах: "МПа", "кг/см²" и "бар".

²

Тепловая энергия может быть выражена в единицах: "ГДж", "Гкал" и "МВт-ч".

³

Здесь и далее в таблице под термином "сеть" понимается Интернет или другая вычислительная сеть.

⁴

Изготовитель адаптеров - ЗАО НПФ ЛОГИКА, г.Санкт-Петербург.

⁵

Допускается применение иных СИ и оборудования с характеристиками не хуже указанных.

⁶

Содержится на компакт-диске, поставляемом с каждым тепловычислителем.
