Методика поверки «Машины координатные измерительные ALTERA» (МП 203-51-2019)
ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»
ФГУП «вниимс»
![Методика поверки. Машины координатные измерительные ALTERA. ОЕИ Аналитика](mp_html/21150350126589eddcdf36c_files/21150350126589eddcdf36c-1.jpg)
ш X X I
УТВЕРЖДАЮ Заместитель директора ФГУП «ВНИИМС» Уг^'Н.В. Иванникова имс27» сентября 2019 г.
Машины координатные измерительные ALTERAМЕТОДИКА ПОВЕРКИ
МП 203-51-2019г. Москва, 2019
Настоящая методика поверки распространяется на машины координатные измерительные ALTERA (далее - КИМ), фирмы LK Metrology Ltd.. Великобритания и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками - 1 год.
1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
-
1.1. При проведении поверки машин должны быть выполнены операции и применены средства поверки, указанные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Средства поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | |||
1. Внешний осмотр |
5.1. |
Визуально |
да |
да |
2. Опробование |
5.2. |
Визуально |
да |
да |
3. Идентификация программного обеспечения машин |
5.3. |
да |
да | |
4. Определение абсолютной погрешности измерительной головки |
5.4 |
Сфера для КИМ из керамики, диаметром 30 мм, зав. №64456.9, стойка; приспособление для крепления сферы |
да |
да |
5. Определение допускаемой абсолютной объемной погрешности |
5.5 |
Меры длины концевые плоскопараллельные (30; 100; 200;300; 400; 500) мм, зав. № LG23; Меры длины концевые плоскопараллельные (600-1000) мм, зав. № 61107Р |
да |
да |
6. Определение абсолютной погрешности сканирования с измерительной головкой за определенное время |
5.6 |
Сфера для КИМ из керамики, диаметром 30 мм, зав. №64456.9, стойка; приспособление для крепления сферы |
да |
да |
7. Определение абсолютной погрешности лазерного сканирования(при наличии сканера) |
5.7 |
Сфера для КИМ, диаметром 25 мм, зав. №146339, стойка; приспособление для крепления сферы |
да |
да |
Допускается применять другие, вновь разработанные или находящиеся в эксплуатации, средства поверки, удовлетворяющие по точности требованиям настоящей методики и прошедшие поверку.
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При проведении поверки соблюдают следующие требования безопасности, а также изложенные в документации на поверяемые КИМ.
-
2.1. Электронная аппаратура КИМ и поверочного оборудования должны быть заземлены и перед ними на полу должны лежать резиновые коврики, во время работы кожухи электронной аппаратуры должны быть закрыты.
-
2.2. До включения в сеть электронной аппаратуры должны быть подключены необходимые электрические кабели. Запрещается во время работы отсоединять их, а также производить замену предохранителей.
-
2.3. Установленные предохранители должны соответствовать маркировке на панелях.
-
2.4. Запрещается вскрывать и переставлять составные части КИМ и поверочного оборудования при включенных в сеть кабелях питания.
3. УСЛОВИЯ ПОВЕРКИ
-
3.1. При проведении поверки КИМ соблюдают следующие условия:
-
- температура окружающей среды, (для КИМ ALTERA SL НА ) °C 20 ± 2 (20 ± 1)
-
- допускаемый временной градиент температуры 1 °С/ч; 2°С/24 ч
-
- допускаемый пространственный градиент температуры 1 °С/м
-
- относительная влажность окружающего воздуха, % не более 80
-
3.2. КИМ и средства поверки должны быть установлены на специальных основаниях (фундаментах), не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.
4. ПОДГОТОВКА К ПОВЕРКЕ
Перед проведением поверки выполняют следующие подготовительные работы:
-
4.1. КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации,
-
4.2. измерительные поверхности эталонных средств измерений: измерительных щупов, концевых мер длины, калибровочной сферы, типовой детали очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой,
-
4.3. эталонные (образцовые) средства выдерживают до начала измерений в помещении, где проводят испытания КИМ. в рабочем положении в течение 24 часов.
5. ПРОВЕДЕНИЕ ПОВЕРКИ
-
5.1. При проведении внешнего осмотра по п.5.1, (далее нумерация согласно таблице 1) устанавливают соответствие КИМ следующим требования:
-
- наружные поверхности ким не должны иметь дефектов, влияющих на ее эксплуатационные характеристики;
-
- на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ;
-
- наконечники щупов не должны иметь сколов, царапин и других дефектов;
-
- маркировка и комплектность должны соответствовать требованиям технической документации.
-
5.2. Опробование.
Проверить взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны быть плавными, без рывков и скачков.
Провести вручную однократное измерение типовой детали с использованием всех функциональных (узлов и программного обеспечения КИМ. Затем то же самое выполнить в автоматическом режиме.
-
5.3. Идентификация программного обеспечения (ПО) машины.
Идентификацию ПО машин координатных измерительных ALTERA проводят по следующей методике:
-
- произвести запуск ПО;
-
- проверить наименование программного обеспечения и его версию.
КИМ считается прошедшей поверку в части программного обеспечения, если ПО и его версия соответствует данным приведенным в таблице 2
Таблица 2
Идентификационное наименование программного обеспечения |
Номер версии |
CMM-Manager |
Зх |
САМЮ |
8x |
Focus Scan/Inspection |
Юх |
Modus |
lx |
Modus 2 |
lx |
PolyWorks Inspector |
20xx IRxx xxxx |
ArcoCAD |
3x |
5.4. Определение абсолютной погрешности измерительной головки
Сферу установить на плите рабочего стола КИМ с помощью стойки. Для измерений использовать самый жесткий щуп. Произвести измерения поверхности сферы в 25 дискретных точках равномерно размещенных на полусфере испытуемой сферы.
Рекомендуемая модель измерений включает:
-
- одну точку на вершине испытуемой сферы;
-
- четыре точки, равномерно распределенных на окружности, расположенной на 22,5° ниже вершины (рис. 1);
-
- восемь точек равномерно распределенных на окружности, расположенной на 45° ниже вершины и повернутых на 22,5° относительно предыдущей группы;
-
- четыре точки равномерно распределенных на окружности, расположенной на 67,5° ниже вершины и повернутых на 22,5° относительно предшествующей группы.
-
- восемь точек равномерно распределенных на окружности, расположенной на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°

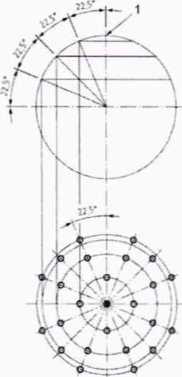

Рисунок 1 - Распределение точек на сфере для определения погрешности измерительной головки Ррти
Погрешность ощупывающей головки, Ррти определяют как сумму максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов
Pftu = max ;(£>|+) + max (£>,_), лш ,
где:
Dj+ - отклонение точки i от средней сферы в положительную область,
Dj. - отклонение точки i от средней сферы в отрицательную область.
Погрешность измерительной головки Рпи не должна превышать значения Pftu, мре, указанного в таблицах 3-6.
Таблица 3 КИМ ALTERA S
Пределы допускаемой абсолютной | |||
погрешности измерительных головок, |
мкм | ||
Модификация |
РН20 с контактным датчиком ТР20 и РН10Т/М с контактным датчиком ТР20 |
РН10Т/М с контактным дат- |
PH ЮМ с контактным |
чиком ТР200 |
датчиком SP25M | ||
155
10.10.8 1210.8
|
±2,8 |
±1,7 |
±1,6 |
Таблица 4 КИМ ALTERA М
Модификация |
Пределы допускаемой абсолютной погрешности измерительных головок, мкм | ||||||
РН20 с контактным датчиком ТР20 |
PH ЮМ Q с контактным датчиком ТР20 |
PHlOMQc контактным датчиком ТР200 |
PHlOMQc контактным датчиком SP25M |
REVO2с контактным датчиком RSP2 |
REVO2 с контактным датчиком RSP3 |
SP80 | |
8.7.6 |
±3,6 |
±2,0 |
±1,5 |
±1,3 |
±2,3 |
±1,6 |
±1,2 |
10.7.6 | |||||||
10.10.8
25.10.8 |
±3,6 |
±2,0 |
±1,6 |
±1,4 |
±2,4 |
±1,8 |
±1,3 |
|
±3,6 |
±2,7 |
±1,9 |
±1,7 |
±2,9 |
±2,1 |
±1,6 |
|
±3,7 |
±2,9 |
±2,0 |
±1,8 |
±3,0 |
±2,2 |
±1,6 |
|
±3,8 |
±3,3 |
±2,1 |
±1,9 |
±3,2 |
±2,3 |
±1,7 |
|
±3,9 |
±3,5 |
±2,2 |
±2,0 |
±3,3 |
±2,4 |
±1,8 |
40.15.15 |
±3,9 |
±3,5 |
±2,2 |
±2,0 |
±3,6 |
±2,7 |
±1,8 |
|
±4,2 |
±3,8 |
±2,5 |
±2,5 |
±3,9 |
±3,2 |
±2,3 |
|
±4,2 |
±3,8 |
±2,5 |
±2,5 |
±4,1 |
±3,4 |
±2,3 |
Таблица 5 КИМ ALTERA SL
Модификация |
Пределы допускаемой абсолютной погрешности измерительных головок, мкм | ||||
PH 10MQ с контактным датчиком ТР200 |
PH10MQ с контактным датчиком SP25M |
REVO2 с контактным датчиком RSP2 |
REVO2с контактным датчиком RSP3 |
SP80 | |
|
±1,1 |
±0,9 |
±2,0 |
±1,5 |
±0,9 |
10.10.8
25.10.8 |
±1,2 |
±1,1 |
±2,0 |
±1,5 |
±1,1 |
25.1210 |
±1,3 |
±1,3 |
±2,0 |
±1.6 |
±1,3 |
25.15.10
|
±2,0 |
±1,8 |
±3,3 |
±3.3 |
±1,8 |
2520.15 |
±2,3 |
±2,1 |
±3,8 |
±3,8 |
±2,1 |
Таблица 6 КИМ ALTERA SL НА
Модификация |
Пределы допускаемой абсолютной погрешности измерительных головок, мкм | ||
PH10MQ с контактным датчиком ТР200 |
PH10MQ с контактным датчиком SP25M |
SP8O | |
|
±1,1 |
±0,9 |
±0,9 |
10.10.8
25.10.8 |
±1,2 |
±1,1 |
±1,1 |
25.12.10 |
±1,3 |
±1,3 |
±1,3 |
5.5. Определение абсолютной погрешности объемных измерений.
При поверке используют меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011 с номиналом от 30 до 1000 мм в соответствии с диапазоном измерений проверяемой модификации.
Концевые меры устанавливают в пространстве измерений КИМ вдоль линии измерений. При установке мер необходимо применять теплоизолирующее перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных.
Производится сбор точек с измерительных поверхностей пяти концевых мер и определяется их длина. Измерений проводят в семи различных положениях (рис. 2), каждое измерение повторяется 3 раза - общее число измерений повторяется три раза -общее число измерений составляет не менее 105.
Для диапазона свыше 1500 мм рекомендуется проводить измерения вдоль осей в нескольких местах, равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа и слева в четырех угловых положениях. Измерения должны проводиться в автоматическом режиме.
![Методика поверки. Машины координатные измерительные ALTERA. ОЕИ Аналитика](mp_html/21150350126589eddcdf36c_files/21150350126589eddcdf36c-3.jpg)
Рисунок 2. Типичные положения, в которых производят измерения
в пределах объема КИМ
Для меры номер j определяется действительное значение длины измеряемой меры, Ljyki по формуле:
Lfljki Lqj (1 (tjljki ^о))> гдеLoj - номинальная длина меры при температуре to= 20,5°С
t/ljki - температура меры при проведении измерения номер i меры j в положении к,
to - температура, при которой аттестована КМД,
Kt - интегральный коэффициент теплового расширения КМД.
Далее для каждого измеренного отрезка j в положении к вычисляется погрешность измерения длины, ALjk, по формуле:
X )АЛ , = —----------мм, где,
пLjk - погрешность измерения меры номер j в положении к,
Ljki - измеренная на КИМ длина меры номер j в мм,
L/^ki - действительная длина меры номер j с учетом температурной погрешности, i - номер измерения,
j - номер меры,
п - число измерений в положении к,
к - номер положения.
По результатам измерений с использованием мер для наглядности можно построить график пространственной погрешности измерений ALjk •
по оси абсцисс откладывается значение Loj в мм, по оси ординат - погрешность ALjk.
Строятся графики пространственной погрешности измерений КИМ, представляющие собой прямые линии, построенные по формуле:
АЛ =
![Методика поверки. Машины координатные измерительные ALTERA. ОЕИ Аналитика](mp_html/21150350126589eddcdf36c_files/21150350126589eddcdf36c-4.jpg)
А и В - заявленные значения постоянной и переменной части составляющих пространственной погрешности измерений для каждого типоразмера машины;
L - измеряемая длина, мм
Значения абсолютной погрешности объемных измерений не должны превышать значений, указанных в таблицах 7-10.
Таблица 7 КИМ ALTERA S
Обозначение модифика- |
Наименование, |
характеристики | |
ции |
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - измеряемая длина, мм), мкм | ||
РН20 с контактным датчиком ТР20 и |
РН10Т/М с контактным датчиком | ||
РН10Т/М с контактным датчиком |
ТР200 и PH ЮМ с контактным датчи- | ||
ТР20 |
ком SP25M | ||
155
10.10.8 1210.8
|
±(2,0+L/400) |
±(l,8+L/400) |
Таблица 8 КИМ ALTERA М
Обозначение модифика-ции |
Наименование, характеристики | ||
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L- измеряемая длина, мм), мкм | |||
РН20 с контактным датчиком ТР20; PH10MQ с контактным датчиком ТР20; PH10MQ с контактным датчиком ТР200; PH10MQ с контактным датчиком SP25M; REVO2 с контактным датчиком RSP3 |
R.EVO2 с контактным датчи ком RSP2 |
SP80 | |
|
±(l,5+L/375) |
±(2,5+L/375) |
±(1,4+17375) |
10.10.8
25.10.8 |
±(l,6+L/375) |
±(2,6+17375) |
±(l,5+L/375) |
|
±(l,9+L/375) |
±(2,9+L/375) |
±(1,8+17375) |
|
±(2,0+L/375) |
±(3,0+17375) |
±(1,9+17375) |
|
±(2,1+17375) |
±(3,l+L/375) |
±(2,0+17375) |
|
±(2,2+17375) |
±(3,2+17375) |
±(2,1+17375) |
|
±(3,0+17375) |
±(4,0+17375) |
±(2,9+L/375) |
|
±(3,0+17350) |
±(4,0+17350) |
±(2,9+17350) |
Таблица 9 КИМ ALTERA SL
Обозначение модифика-ции |
Наименование, характеристики | ||
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - измеряемая длина, мм), мкм | |||
PH10MQ с контактным датчиком ТР200; PH10MQ с контактным датчиком SP25M; SP80 |
REVO2 с контактным датчиком RSP2 |
REVO2 с контактным датчиком RSP3 | |
|
±(1,1+17400) |
±(2,5+17400) |
±(1,5+17400) |
10.10.8
25.10.8 |
±(l,2+L/400) |
±(2,5+L/400) |
±(1,5+17400) |
15.12.10 20.1210 25.1210 |
±(1,6+17400) |
±(2,6+L/400) |
±( 1,6+17400) |
20.15.10 25.15.15 25.15.15 |
±(2,2+17400) |
±(3,2+17400) |
±(2,2+L/400) |
2520.15 |
±(2,5+17400) |
±(3,5+17400) |
±(2,5+17400) |
Таблица! О КИМ ALTERA SL НА
Обозначение модифика-ции |
Наименование, характеристики |
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L - измеряемая длина, мм), мкм | |
PH10MQ с контактным датчиком ТР200; PH10MQ с контактным датчиком SP25M и SP80 | |
|
±(0,7+17600) |
10.10.8
25.10.8 |
±(0,8+17600) |
25.12.10 |
±(0,9+17600) |
5.6. Определение абсолютной погрешности сканирования Ту / ту с измерительной головкой за определенное время сканирования.
Сферу установить на плите рабочего стола КИМ с помощью стойки. Для измерений использовать самый жесткий щуп. Рекомендуется выбрать положение щупа относительно оси пиноли под углом а, приблизительно равным 45°.
Производится 4 цикла сканирования поверхности сферы по траекториям А, В, С, D указанным на рисунке.
Модель измерений включает:
-
- траектория сканирования А расположена на экваторе сферы
-
- траектория сканирования В расположена на расстоянии 8 мм от траектории А
-
- траектория сканирования С расположена на полярной оси сферы
-
- траектория сканирования D расположена на расстоянии 8 мм от полярной оси
-
- траектории В,С и D взаимно перпендикулярны
Каждый цикл сканирования начинается с установки щупа в промежуточную точку, расположенную на расстоянии 10 мм от испытуемой сферы. Из этой точки щуп по нормали подводится к ее поверхности. Каждый цикл сканирования завершается отводом щупа в промежуточную точку, расположенную на расстоянии не менее 10 мм от испытуемой сферы.
![Методика поверки. Машины координатные измерительные ALTERA. ОЕИ Аналитика](mp_html/21150350126589eddcdf36c_files/21150350126589eddcdf36c-5.jpg)
Рисунок 3. Траектории сканирования на сфере, для определения погрешности сканирования Ту
Погрешность сканирования, Ту определяют как сумму максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов
Tjj = max j (Di+ ) + max (D,_ ), alm ,
где:
Dj+ - отклонение точки i от средней сферы в положительную область,
Di_ - отклонение точки i от средней сферы в отрицательную область.
Погрешность сканирования Ту не должна превышать значений Pftu. мре, указанных в таблицах 11 -
Таблица! 1 КИМ ALTERAS
Обозначение моди-фикации |
Наименование, характеристики | |
Пределы допускаемой абсолютной погрешности сканирования* с измерительной головкой РН10(М) с контактным датчиком SP25M, мкм |
Время сканирования, с | |
155 |
55 | |
8.7.6 |
±2,6 | |
10.7.6 | ||
15.7.6 |
10.10.8 1210.8
|
Таблица 12 КИМ ALTERA М
Обозначение моди-фикации |
Наименование, характеристики | |||
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с | ||||
PH10MQ с контактным датчиком SP25M |
REVO2 с контактным датчиком RSP3 |
REVO2 с контактным датчиком RSP2 |
SP80 | |
|
±2,2/59 |
±3,0/59 |
±3,0/9 |
±1,9/65 |
10.10.8
25.10.8 |
±2,4/59 |
±3,0/59 |
±3,0/9 |
±2,2/65 |
|
±2,9/59 |
±3,0/59 |
±3,0/9 |
±2,5/65 |
|
±3,1/59 |
±3,0/59 |
±3,0/9 |
±2,9/65 |
|
±3,3/59 |
±3,0/59 |
±3,0/9 |
±3,1/65 |
|
±3,4/59 |
±3,0/59 |
±3,0/9 |
±3,3/65 |
|
±3,9/59 |
±3,0/59 |
±3,0/9 |
±3,8/65 |
Таблица!3 КИМ ALTERA SL
Обозначение моди-фикации |
Наименование, характеристики | |||
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с | ||||
PH10MQ с контактным датчиком SP25M |
REVO2 с контактным датчиком RSP3 |
REVO2с контактным датчиком RSP2 |
SP80 | |
|
±1,8/48 |
±3,0/48 |
±3,0/9 |
±1,6/53 |
10.10.8
25.10.8 |
±2,2/48 |
±3,0/48 |
±3,0/9 |
±1,7/53 |
25.1210 |
±2,3/48 |
±3,0/48 |
±3,0/9 |
±1,8/53 |
25.15.10
|
±2,5/48 |
±3,0/48 |
±3,0/9 |
±2,0/53 |
2520.15 |
±2,6/48 |
±3,0/48 |
±3,0/9 |
±2,4/53 |
Таблицам КИМ ALTERA SL НА
Обозначение моди-фикации |
Наименование, характеристики | |
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с | ||
PH10MQ с контактным датчиком SP25M |
SP80 | |
|
±1,8/48 |
±1,6/53 |
10.10.8
25.10.8 |
±2,2/48 |
±1,7/53 |
25.12.10 |
±2,3/48 |
±1,8/53 |
5.7. Определение абсолютной погрешности измерении отклонений формы Р Form.Sph.lx25: /’:ODS
Сферу установить на плите рабочего стола КИМ с помощью стойки. Провести сканирование сферы в любом направлении в одном положении сканера и получить облако точек, в соответствии со сканируемой областью на сфере (рис. 4) и углом конуса, указанным в таблице 15.

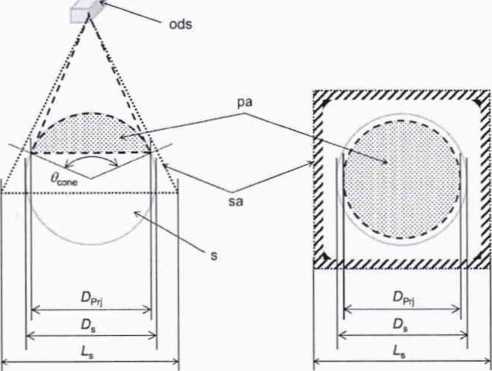

![Методика поверки. Машины координатные измерительные ALTERA. ОЕИ Аналитика](mp_html/21150350126589eddcdf36c_files/21150350126589eddcdf36c-6.jpg)
Рисунок 4. Область лазерного сканирования сфере для определения погрешности измерений отклонений формы, дисперсии и погрешности лазерного сканирования
Где, ods - лазерный сканер
s - испытуемая сфера
Таблица 15
Лазерный сканер |
LC15Dx |
LC60Dx |
L100 |
XC65Dx |
XC65Dx-LS |
Угол конуса, градусов |
100 |
125 |
125 |
115 |
125 |
Ds - диаметр испытуемой сферы sa - сканируемая область ра - сканируемая область на сфере Ls - длина линии сканирования
DPrj - диаметр сканируемой области испытуемой сферы
#сопе - угол конуса
Произвести выбор 25 дискретных точек, равномерно размещенных на сфере из полученного облака точек и построить по ним сферу методом наименьших квадратов.
Погрешность измерений, PForm.sph.ix25: j:ODs определяют как сумму максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов
PFonn.Sph.l x25:j:ODS = m3X i (^i+ ) + maX (^/- )> »
где:
Dj+ - отклонение точки i от средней сферы в положительную область,
Dj. - отклонение точки i от средней сферы в отрицательную область.
Погрешность ощупывающей головки PForm.sph.ix25: j:ODS не должна превышать зна
чения PForm.sph.ix25: j:ODS, мре , указанного в таблице 16. Таблица 16
Лазерный сканер |
LC15DX |
LC60DX |
L100 |
XC65DX |
XC65DX-LS |
PForm.Sph.lx25: j:ODS, МРЕ? мкм |
±7,0 |
±20,0 |
±15,0 |
±25,0 |
±35,0 |
5.7.1 Определение дисперсии при лазерном сканировании PForm.Sph.D95%:ODS
Сферу установить на плите рабочего стола КИМ с помощью стойки. Провести сканирование сферы в любом направлении в одном положении сканера и получить облако точек, в соответствии со сканируемой областью на сфере (рис. 4) и углом конуса, указанным в таблице 3.
Определить дисперсию Ррогт sph.D95%:ODS при использовании 95% точек полученного облака точек. Дисперсия PForm.Sph.D95%:ODS не должна превышать значения PForm.Sph D95%:ODS, mpl , указанного в таблице 17.
Таблица 17.
Лазерный сканер |
LC15DX |
LC60Dx |
L100 |
XC65Dx |
XC65Dx-LS |
PForm.Sph.D95%:ODS, MPL. мкм |
±7,6 |
±36,0 |
±26,0 |
±48,0 |
±60,0 |
5.7.2 Определение абсолютной погрешности измерений лазерного сканирования Psize.Sph.All: j:ODS
Сферу установить на плите рабочего стола КИМ с помощью стойки. Провести сканирование сферы в любом направлении в одном положении сканера и получить облако точек, в соответствии со сканируемой областью на сфере (рис. 4) и углом конуса, указанным в таблице 3.
Произвести выбор всех точек полученного облака точек и построить сферу методом наименьших квадратов. Измерить диаметр полученной сферы.
Погрешность измерений, Psize.Sph.Aiiyws определяют как разность измеренного диаметра сферы, построенной методом наименьших квадратом с использованием всех точек полученного облака точек, и фактического значения диаметра исследуемой сферы.
PSize.Sph.All:j:ODS dmeas ^cal > Л/Л/,
где:
измеренный диаметр сферы, построенной методом наименьших квадратом с использованием всех точек полученного облака точек,
deal - фактическое значение исследуемой сферы.
Погрешность измерений Psize.sph.Aik/ODS не должна превышать значения
Psize.sph.AH/ODS, МРЕ, указанного в таблице 18. Таблица 18
Лазерный сканер |
LC15Dx |
LC60Dx |
L100 |
XC65Dx |
XC65DX-LS |
РSize.Sph.All:/:ODS. МРЕ, мкм |
±15,0 |
±30,0 |
±20,0 |
±45,0 |
±80,0 |
6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
6.1 При положительных результатах поверки выдается свидетельство установленной формы с указанием даты и имени поверителя.
Знаки поверки в виде оттиска клейма и/или наклейки наносятся на свидетельство о поверке.
-
6.2 При отрицательных результатах поверки клеймо погашается, выдается извещение о временной непригодности средства измерений с указанием причин.
-
6.3 Периодичность поверки устанавливается один раз в год. Поверка также необходима после проведения каждого ремонта.
Н.А. Зуйкова
Зам. нач. отдела Испытательного центра ФГУП «ВНИИМС»
Ведущий инженер отдела Испытательного центра ФГУП «ВНИИМС»
