Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева"

"ФГУП "ВНИИМ им. Д.И.Менделеева"

* б <

ЕРЖДАЮ ора ФГУП

им. Д-J^T Менделеева"

^А.Н.Пронин 2019 г.

ЕЛЬ ДИРЕКТОРА Кривцов ДОВЕРЕННОСТЬ №17 от 03 oktrefя 2017г.

Государственная система обеспечения единства измерений

Преобразователи измерительные ВЭС ПИ

Методика поверки

МП 2064 - 0139 -2019

Руководитель лаборатории

ФГУП "В

М им. Д.И. Менделеева"

В.П. Пиастро

" 11 "

апреля 2019 г.

Санкт-Петербург 2019 г.

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на преобразователи измерительные ВЭС ПИ (далее - преобразователи) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При проведении поверки необходимо использовать документ "Преобразователи измерительные ВЭС ПИ. Руководство по эксплуатации" ВАШД.411615.001 РЭ и настоящую методику поверки.

Первичная поверка устройства проводится на предприятии-изготовителе или на специализированных предприятиях.

Периодическая поверка устройства осуществляется специализированными предприятиями.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов и на меньшем числе поддиапазонов измерений.

Интервал между поверками - 3 года.

  • 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки устройства должны быть выполнены операции, укачанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Проверка диапазонов и определение погрешностей преобразователей

6.3-6.5

Проверка идентификационных данных ПО

7

Оформление результатов поверки

8

  • 2. СРЕДСТВА ПОВЕРКИ

При проведении поверки преобразователей должны быть применены следующие средства:

Калибратор универсальный Н4-17, воспроизведение силы постоянного тока, предел 20 мА, ± (0,004 %1х+0,0005 %1п), рег.номер в ФИФ по ОЕИ 46628-11.

Вольтметр универсальный цифровой GDM-78261, измерение силы постоянного тока предел 100 мА, ± (0,05 %1х+0,005 %1п), рег.номер в ФИФ по ОЕИ 52669-13.

Магазин сопротивления Р4831, от 10'2 доЮ6 Ом, кл. 0,02, рег.номер в ФИФ по ОЕИ 48930-12.

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C. Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст. Примечания:

  • 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

  • 2. Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемого средства измерений с требуемой точностью с запасом не менее 80 %.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке преобразователей допускаются поверители организаций, аккредитованных в установленном порядке, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации ВАШД.411615.001 РЭ и настоящей методикой.

  • 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1.    Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

    • 4.2.    При выполнении операций поверки преобразователей должны соблюдаться требования технической безопасности, регламентированные:

  • - ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

  • - Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

  • - Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

    5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

    5.1. При проведении операций поверки устройства должны соблюдаться следующие

условия:

  • - диапазон температуры окружающего воздуха,°С......................от +15 до +25

  • - относительная влажность воздуха, %.......................................от 30 до 80

  • - диапазон атмосферного давления, кПа....................................от 84 до 106

Питание устройства осуществляется:

  • - модификации ВЭС ПИ-04,-05,-11,-12: напряжением переменного тока 220 В, частотой 50 Гц

  • - модификации ВЭС ПИ-02, -03, -09, -10, -13: напряжением постоянного тока 24 В

  • - модификации ВЭС ПИ-06, -07: напряжением постоянного тока 1,5 В

Условия эксплуатации:

  • - диапазон температуры окружающего воздуха, °C.........................................от +5 до +50

  • - относительная влажность воздуха при +25 °C без конденсации влаги, %......до 90

  • - диапазон атмосферного давления, кПа...........................................................от 84,0 до 106,7

  • 5.2.   Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации ВАШД.411615.001 РЭ.

  • 5.3. Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1.    Внешний осмотр

      • 6.1.1.  При проведении внешнего осмотра должно быть установлено соответствие устройства следующим требованиям.

        • 6.1.1.1. Преобразователь должен соответствовать конструкторской документации и комплекту поставки (включая эксплуатационную документацию).

        • 6.1.1.2. Механические повреждения наружных частей устройства, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики, должны отсутствовать.

        • 6.1.1.3. Маркировка и надписи на панели преобразователя должны быть четкими, хорошо читаемыми.

        • 6.1.1.4. Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

    • 6.2. Опробование.

Опробование работы преобразователей выполняется следующим образом:

  • - в соответствии с Руководством по эксплуатации на вход канала с входными сигналами силы постоянного тока от калибратора Н4-17 подать сигнал 20 мА;

  • - наблюдать показания подключенного к выходу преобразователя вольтметра GDM-78261 (в режиме измерения силы постоянного тока);

  • - опробование признается положительным, если показания вольтметра лежат в пределах от 19,95 до 20,05 мА.

  • 6.3 Проверка диапазонов и определение основной приведённой погрешности каналов с входными сигналами силы постоянного тока.

  • 6.3.1 Проверка диапазонов и определение основной приведённой погрешности каналов преобразователей модификаций ВЭС ПИ-02, -03, -04, -05, -06, -07, -09. -10, -11, -12 с входными сигналами силы постоянного тока.

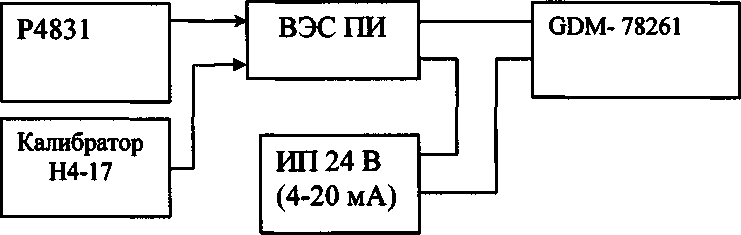

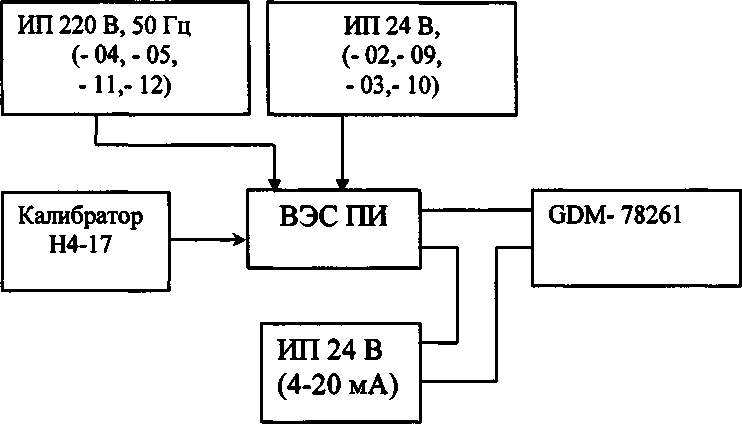

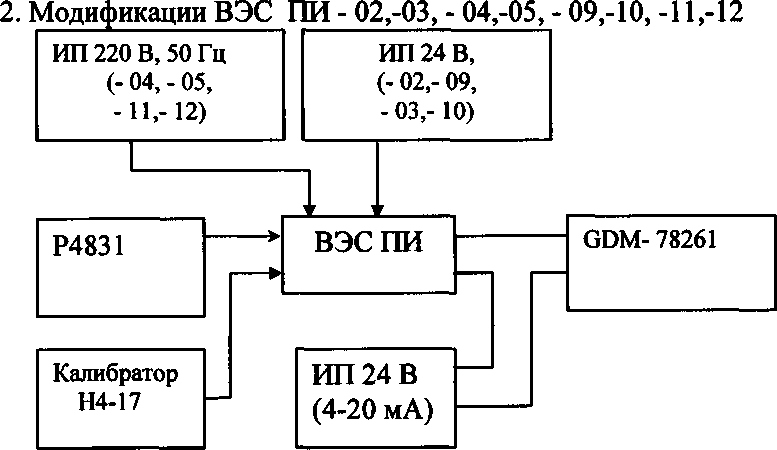

- собирают одну из схем 1 - 3 Приложения 1 к настоящей программе (в зависимости от испытываемой модификации ВЭС ПИ);

- определение погрешности выполняют не менее чем в 5 точках Ii, равномерно распределенных в пределах диапазона входного сигнала силы постоянного тока в соответствии с таблицами 2-4;

Таблица 2 -Модификация ВЭС ПИ-___.

Пределы допускаемой основной приведенной погрешности ±0,25 %

Технологический параметр: давление в диапазоне от 0 до 0,25 МПа

Номинальные значения входного сигнала Ii, мА

Основная приведенная погреш-ность, %

4,8

8,0

12,0

16,0

19,2

Номин. значения параметра, МПа

0,0125

0,0625

0,1250

0,1875

0,2375

Номин. значения силы выходного тока 1вых ном i> мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i > мА

Таблица 3 -Модификация ВЭС ПИ-___.

Пределы допускаемой основной приведенной погрешности ±0,25 %

Технологический параметр: уровень в диапазоне от 0 до 40 м

Номинальные значения входного сигнала Ii, мА

Основная приведенная погрешность, %

4,8

8,0

12,0

16,0

19,2

Номин. значения параметра, м

2,0

10,0

20,0

30,0

38,0

Номин. значения силы выходного тока 1Вых ном i, м/

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i, мА

Таблица 4 -Модификация ВЭС ПИ-___.

Пределы допускаемой основной приведенной погрешности ±0,25 %

Технологический параметр: расход в диапазоне от 0 до 1000 м3

Номинальные значения входного сигнала Ii, мА

Основная приведенная погреш-ность, %

4,8

8,0

12,0

16,0

19,2

Номин. значения параметра, м3

50

250

500

750

950

Номин. значения силы выходного тока 1Вых ном i, м?

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i>мА

- на входы преобразователей последовательно подключают калибратор универсальный Н4-17 в режиме воспроизведения силы постоянного тока на пределе 20 мА; - при каждом подключении на калибраторе последовательно устанавливают значения силы постоянного тока Ii в соответствии с таблицами 2-4;

  • - снимают значения силы выходного постоянного тока 1Вых изм i (результат преобразования) по показаниям подключенного к выходу преобразователей вольтметра универсального цифрового

GDM-78261 (в режиме измерений силы постоянного тока на пределе 100 мА);

  • - за оценку основной абсолютной погрешности канала (ИК) Дик принимают значение, вычисляемое по формуле:

Дик ~ max | 1вых изм i - 1вых ном j |,

где 1Вых ном i - номинальные значения силы выходного постоянного тока, (приведены в таблицах 2 - 4);

  • - определяют основную приведенную погрешность ИК уик, % по формуле

уик1= ^ик х100%

1щах

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока.

Результаты занести в таблицу Приложения А.

Преобразователи модификаций ВЭС ПИ-02, -03, -04, -05, -06, -07, -09. -10, -11, -12 считаются прошедшими проверку с положительными результатами, если выполняется соотношение

|Уик l| - |уик доп l|

где уИк доп I - предел допускаемой основной приведенной погрешности (0,25 %)

  • 6.3.2 Проверка диапазона и определение основной приведенной погрешности каналов преобразователей модификации ВЭС ПИ-13 с входными сигналами силы постоянного тока. Примечания:

  • 1. Модификация ВЭС ПИ - 13 не имеет выходного аналогового интерфейса (предусмотрен только интерфейс RS485). Поэтому изложенные в п. 4.1.1 методики испытаний на этой модификации не могут быть реализованы.

  • 2. Изложенная в настоящем разделе методика испытаний преобразователей модификации ВЭС ПИ - 13 может быть также применена для испытаний других модификаций ВЭС ПИ, имеющих выходные интерфейсы RS485.

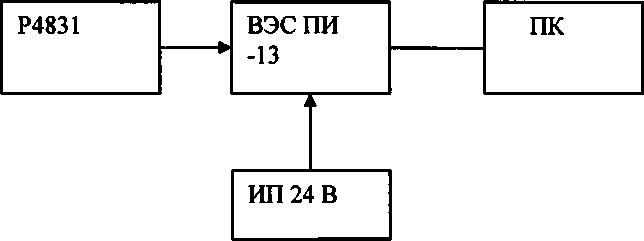

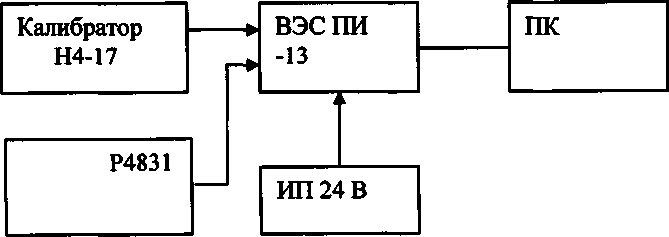

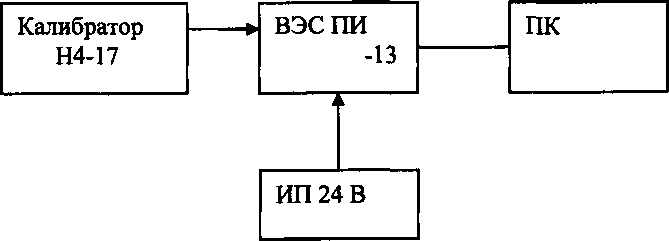

  • - собирают схему 5 Приложения 1 к настоящей программе ;

  • - определение погрешности выполняют не менее чем в 5 точках Ii, равномерно распределенных в пределах диапазона входного сигнала силы постоянного тока в соответствии с таблицами 2-4;

  • - на вход преобразователя подключают калибратор универсальный Н4-17 в режиме воспроизведения силы постоянного тока на пределе 20 мА;

- на калибраторе последовательно устанавливают значения силы постоянного тока Ii в соответствии с таблицами 2-4;

  • - снимают с экрана монитора ПК (с установленной программой "Конфигуратор") результаты преобразования I вых изм ь

  • - за оценку основной абсолютной погрешности канала (ИК) ДИк принимают значение, вычисляемое по формуле:

Дик = max | 1Вых изм i • 1вых ном i I,

где 1ВЫх ном i - номинальные значения силы выходного постоянного тока, (приведены в таблицах 2 - 4);

- определяют основную приведенную погрешность ИК уик, % по формуле

- определяют основную приведенную погрешность ИК уик, % по формуле

уик1 = —®^-х100% Imax

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока Преобразователь модификации ВЭС ПИ-13 считается прошедшим проверку с положи' тельными результатами, если выполняется соотношение

|Уик l| |уик ДОП l|

где Уик доп I - предел допускаемой основной приведенной погрешности (0,25 %)

  • 6.4 Проверка диапазонов и определение основной приведённой погрешности каналов с входными сигналами от термопреобразователей сопротивления.

  • 6.4.1 Проверка диапазонов и определение основной приведённой погрешности каналов пре образователеймодификаций ВЭСПИ-02,-03,-04,-05,-06,-07,-09. -10,-11,-12свходными сигналами от термопреобразователей сопротивления.

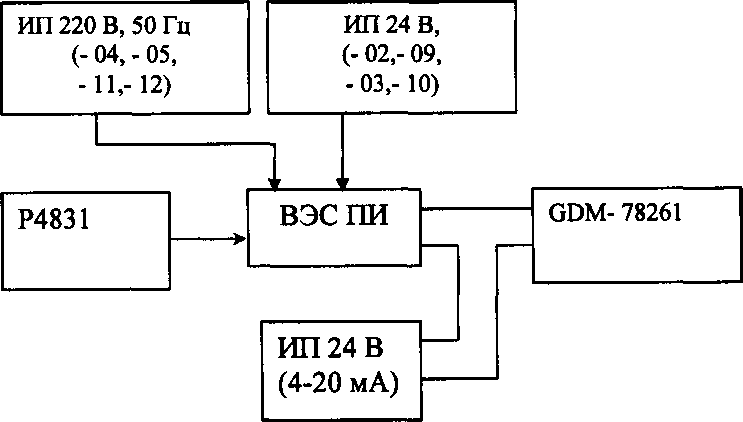

- собирают одну из схем 1-3 Приложения 2 к настоящей программе (в зависимости от испытываемой модификации ВЭС ПИ);

- определение погрешности выполняют не менее чем в 5 точках Ti, равномерно распределенных в пределах диапазона контролируемого технологического параметра (температуры) в соответствии с таблицами 5-12;

Таблица 5 - Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления 50М (а=0,00428 °C’1).

основной

1,50 %

Технологический параметр: температура в диапазоне от-50 до+150 °C

Номинальные значения входного сигнала Rj, Ом

Основная приведенная погрешность, %

41,40

50,00

60,70

71,40

79,96

Номин. значения параметра °C

-40

0

+50

+100

+140

Номин. значения силы вых< ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм Ь мА

Таблица 6 - Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления 100М (а=0,00428 °C’1).

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от-50 до+150 °C

Номинальные значения входного сигнала Ri, Ом

Основная приведенная погрешность, %

82,80

100,00

121,40

142,80

159,92

Номин. значения параметра °C

-40

0

+50

+100

+140

Номин. значения силы вых< ного тока 1вых ном ь мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм ь мА

Таблица 7 -Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления 50П (а=0,00391 °C'1).

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от - 50 до +400 °C

Номинальные значения входного сигнала Rj, Ом

Основная приведенная погрешность, %

44,52

62,29

83,84

104,64

120,76

Номин. значения параметра °C

-27,5

+62,5

+175,0

+287,5

+377,5

Номин. значения силы вых< ного тока 1Вых ном Ь мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i> мА

Таблица 8 -Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления 100П (а=0,00391 °C"1).

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от - 50 до +400 °C

Номинальные значения входного сигнала Rj, Ом

Основная приведенная погрешность, %

89,04

124,57

167,67

209,28

241,51

Номин. значения параметра °C

-27,5

+62,5

+175,0

+287,5

+377,5

Номин. значения силы выхс ного тока 1вых ном ь мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i> мА

Таблица 9 -Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления 500П (а=0,00391 °C"1).

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от - 50 до +400 °C

Номинальные значения входного сигнала Ri, Ом

Основная приведенная погрешность, %

445,52

622,85

838,35

1046,4

1207,6

Номин. значения параметра °C

-27,5

+62,5

+175,0

+287,5

+377,5

Номин. значения силы выхс ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм ь мА

Таблица 10 -Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления PtlO (а=0,00385 °C’1)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от-50 до+150 °C

Номинальные значения входного сигнала Ri, Ом

Основная приведенная погрешность, %

8,43

10,00

11,94

13,85

15,36

Номин. значения параметра °C

-40

0

+50

+100

+140

Номин. значения силы вых< ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1выхизмь мА

Таблица 11 -Модификация ВЭС ПИ-___.

Термопреобразователь сопротивления Pt50 (а=0,00385 °C’1)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от - 50 до +400 °C

Номинальные значения входного сигнала Ri, Ом

Основная приведенная погрешность, %

44,61

63,06

83,32

103,80

119,66

Номин. значения параметра °C

-27,5

+62,5

+175,0

+287,5

+377,5

Номин. значения силы выхс ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм ь мА

Таблица 12 -Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления PtlOO (а=0,00385 °C’1)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от - 50 до +400 °C

Номинальные значения входного сигнала Ri, Ом

Основная приведенная погрешность, %

89,21

126,12

166,63

207,59

239,31

Номин. значения параметра °C

-27,5

+62,5

+175,0

+287,5

+377,5

Номин. значения силы выхс ного тока 1вых ном i» мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i, мА

  • - для каждой проверяемой точки Ti по таблицам ГОСТ 6651-2009 определяют соответствующее значению температуры Ti сопротивление Ri термопреобразователя сопротивления;

  • - на входы каналов подключают магазин сопротивления Р4831;

  • - на магазине Р4831 последовательно устанавливают значения сопротивления Ri;

  • - снимают значения силы выходного постоянного тока 1вых изм i (результат преобразования) по показаниям подключенного к выходу преобразователей вольтметра универсального цифрового GDM-78261 (в режиме измерений силы постоянного тока на пределе 100 мА);

  • - за оценку основной абсолютной погрешности канала (ИК) Дик принимают значение, вычисляемое по формуле:

Дик = щах | 1вых изм i - 1вых ном i I,

где 1Вых ном i - номинальные значения силы выходного постоянного тока, (приведены в таблицах 5 -12);

  • - определяют основную приведенную погрешность ИК уик, % по формуле

уик1= Аик х100%

Imax        ’

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока Преобразователи модификаций ВЭС ПИ-02, -03, -04, -05, -06, -07, -09. -10, -11, -12 считаются прошедшими проверку с положительными результатами, если выполняется соотношение

|Уик1| |Уикдоп1|»

где Уик доп I - предел допускаемой основной приведенной погрешности (0,50 %).

  • 6.4.2 Проверка диапазонов и определение основной приведённой погрешности каналов преобразователя модификации ВЭС ПИ-13 с входными сигналами от термопреобразователей сопротивления.

  • - определение погрешности выполняют не менее чем в 5 точках Ti, равномерно распределенных в пределах диапазона контролируемого технологического параметра (температуры) в соответствии с таблицами 5-12;

  • - для каждой проверяемой точки Ti по таблицам ГОСТ 6651-2009 определяют соответствующее значению температуры Ti сопротивление Ri термопреобразователя сопротивления;

  • - на входы каналов подключают магазин сопротивления Р4831;

  • - на магазине Р4831 последовательно устанавливают значения сопротивления Ri;

  • - снимают с экрана монитора ПК (с установленной программой "Конфигуратор") результаты преобразования I вых изм i;

  • - за оценку основной абсолютной погрешности канала (ИК) ДИк принимают значение, вычисляемое по формуле:

Дик = max I 1вых изм i - 1вых ном i I,

где 1Вых ном i - номинальные значения силы выходного постоянного тока (приведены в таблицах 5 -12);

  • - определяют основную приведенную погрешность ИК уик, % по формуле

уик1 = -^-х100%

Imax

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока.

Преобразователь модификации ВЭС ПИ-13 считается прошедшим проверку с положительными результатами, если выполняется соотношение

|Уик l| |Уикдоп1|

где уИк доп I - предел допускаемой основной приведенной погрешности (0,50 %).

  • 6.5 Проверка диапазонов и определение основной приведённой погрешности каналов с входными сигналами от термопар.

  • 6.5.1 Проверка диапазонов и определение основной приведённой погрешности каналов преобразователей модификаций ВЭС ПИ-02, -03, -04, -05, -06, -07, -09. -10, -11, -12 с входными сигналами от термопар.

- собирают одну из схем 1-3 Приложения 3 к настоящей программе (в зависимости от испытываемой модификации ВЭС ПИ);

- определение погрешности выполняют не менее чем в 5 точках Ti, равномерно распределенных в пределах диапазона контролируемого технологического параметра (температуры) в соответствии с таблицами 13-16;

Таблица 13 -Модификация ВЭС ПИ-___. Термопара ТХА(К)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от -40 до +400 °C

Номинальные значения входного сигнала U i, мВ

Основная приведенная погрешность, %

-0,701

+2,851

+7,340

+11,795

+15,469

Номин. значения параметра °C

-18

+70

+180

+290

+378

Номин. значения силы вых< ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i, мА

Таблица 14 -Модификация ВЭС ПИ-___. Термопара TXK(L)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от -40 до +400 °C

Номинальные значения входного сигнала U i, мВ

Основная приведенная погрешность, %

-1,120

+4,701

+12,967

+21,995

+29,569

Номин. значения параметра °C

-18

+70

+180

+290

+378

Номин. значения силы выхс ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i> мА

Таблица 15 -Модификация ВЭС ПИ-___. Термопара ТПП (S)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от Одо+1300°C

Номинальные значения входного сигнала U i, мВ

Основная приведенная погрешность, %

0,00

+2,553

+5,753

+8,170

12,372

Номин. значения параметра °C

+65

+325

+650

+875

+1235

Номин. значения силы выхс ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1выхизмь мА

Таблица 16 -Модификация ВЭС ПИ-___. Термопара ТПР (В)

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от +600 до +1600 °C

Номинальные значения входного сигнала U ■, мВ

Основная приведенная погрешность, %

+2,101

+3,546

+5,780

+8,397

+10,679

Номин. значения параметра °C

+650

+850

+1100

+1350

+1550

Номин. значения силы выхс ного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i, мА

  • - для каждой проверяемой точки Ti по таблицам ГОСТ Р 8.585-2001 находят соответствующие значения термоэдс Ui (в мВ);

  • - на подключенном ко входу канала компенсации температуры холодного спая термопары магазине сопротивления Р4831 устанавливают значение сопротивления RM=100 Ом (что соответствует температуре холодного спая Тхс = 0 °C при использовании для измерения Тхс термопреобразователя сопротивления типа 100П);

  • - на калибраторе Н4-17 последовательно устанавливают значения U i;

  • - снимают значения силы выходного постоянного тока 1Вых изм i (результат преобразования) по показаниям подключенного к выходу преобразователей вольтметра универсального цифрового GDM-78261 (в режиме измерений силы постоянного тока на пределе 100 мА);

  • - за оценку основной абсолютной погрешности канала (ИК) Дик принимают значение, вычисляемое по формуле:

Дик = max | 1вых изм i • Твых ном i I,

где 1Вых ном i - номинальные значения силы выходного постоянного тока, (приведены в таблицах 13 - 16);

  • - определяют основную приведенную погрешность ИК уик, % по формуле

YHKI = ..Айк ХЮО% Imax

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока Преобразователи модификаций ВЭС ПИ-02, -03, -04, -05, -06, -07, -09. -10, -11, -12 считаются прошедшими проверку с положительными результатами, если выполняется соотношение

|Уик l| |Уикдоп1|

где Уик доп I - предел допускаемой основной приведенной погрешности (0,50 %).

  • 6.5.2 Проверка диапазонов и определение основной приведённой погрешности каналов преобразователя модификации ВЭС ПИ-13 с входными сигналами от термопар.

  • - определение погрешности выполняют не менее чем в 5 точках Ti, равномерно распределенных в пределах диапазона контролируемого технологического параметра (температуры) в соответствии с таблицами 13-16;

- для каждой проверяемой точки Ti по таблицам ГОСТ Р 8.585-2001 находят соответствующие значения термоэдс Ui (в мВ);

  • - на подключенном ко входу канала компенсации температуры холодного спая термопары магазине сопротивления Р4831 устанавливают значение сопротивления RM=100 Ом (что соответствует температуре холодного спая Тхс = 0 °C при использовании для измерения Тхс термопреобразователя сопротивления типа 1 ООП);

  • - на калибраторе Н4-17 последовательно устанавливают значения U i;

  • - снимают с экрана монитора ПК (с установленной программой "Конфигуратор") результаты преобразования I Вых изм ь

  • - за оценку основной абсолютной погрешности канала (ИК) ДИк принимают значение, вычисляемое по формуле:

Дик = шах | 1вых изм i ■ 1вых ном i I >

где 1Вых ном i - номинальные значения силы выходного постоянного тока, (приведены в таблицах 13 -16);

  • - определяют основную приведенную погрешность ИК уик, % по формуле

уик1 = -^-х100%

Imax

где Imax - верхний предел диапазона выходного сигнала силы постоянного тока Преобразователь модификации ВЭС ПИ-13 считается прошедшим проверку с положительными результатами, если выполняется соотношение

|Уик l| - |Уик доп l|

где Уик доп I - предел допускаемой основной приведенной погрешности (0,50 %).

Результаты поверки признают положительными при положительных результатах проверок по методикам п.п. 6.3 - 6.5.

  • 7. ПРОВЕРКА ИДЕНТИФИКАЦИОННЫХ ДАННЫХ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

Для проверки идентификационных данных программного обеспечения ВЭС ПИ необходимо выполнить операции в следующей последовательности:

Подключить ВЭС ПИ к компьютеру.

Для определения идентификационных наименований, номеров версий программ и цифровых идентификаторов (контрольных сумм исполняемых кодов) ПО "Конфигуратор” и встроенного ПО (ВПО) нужно запустить ПО "Конфигуратор” двойным нажатием левой кнопки манипулятора "мышь" на файле Configurator.exe или его ярлыке.

В открывшемся окне следует ввести кодовое слово - пароль (5 знаков) для возможности проведения дальнейших операций. После правильного ввода кодового слова происходит запуск ПО "Конфигуратор”.

В момент запуска происходит автоматическое считывание идентификационных данных встроенного в подключённый ВЭС ПИ ВПО и ПО "Конфигуратор”.

В открывшемся интерфейсном окне "Текущая информация” в поле "Информация” нужно нажатием левой кнопки манипулятора "мышь" открыть вкладку "Диагностическая информация".

В открывшемся интерфейсном окне "Диагностическая информация" должны появиться идентификационное наименование, номер версии встроенного ПО и цифровые идентификаторы (контрольные суммы исполняемых кодов) всех узлов и элементов блока по алгоритму CRC32.

В заголовке открывшегося интерфейсного окна "Диагностическая информация" отображается идентификационное наименование, номер версии программы ПО "Конфигуратор".

Для проверки цифрового идентификатора (контрольной суммы исполняемого кода) ПО "Конфигуратор" нужно воспользоваться программой проверки контрольной суммы для алгоритма CRC32.

Таблица 17 - Идентификационные данные ПО "Конфигуратор"

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CONFIG01

Номер версии (идентификационный номер) ПО

VASHD411615TPO

Цифровой идентификатор ПО (по CRC32)

B4D95A17

Таблица 18 - Идентификационные данные встроенного ПО ВЭС ПИ - 13

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VES01

Номер версии (идентификационный номер) ПО

VASHD411615POOO

Цифровой идентификатор ПО (по CRC32)

21209D83

Таблица 19 - Идентификационные данные встроенного ПО ВЭС ПИ - 06

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VES02

Номер версии (идентификационный номер) ПО

VASHD411615PO01

Цифровой идентификатор ПО (по CRC32)

DD985034

Таблица 20 - Идентификационные данные встроенного ПО ВЭС ПИ - 07

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VES03

Номер версии (идентификационный номер) ПО

VASHD411615PO02

Цифровой идентификатор ПО (по CRC32)

0В569АС2

Таблица 21 - Идентификационные данные встроенного ПО ВЭС ПИ - 02,04,09,11

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VES05

Номер версии (идентификационный номер) ПО

VASHD411615PO04

Цифровой идентификатор ПО (по CRC32)

FE33EC6A

Таблица 22 - Идентификационные данные встроенного ПО ВЭС ПИ - 03,05,10,12

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VES06

Номер версии (идентификационный номер) ПО

VASHD411615PO05

Цифровой идентификатор ПО (по CRC32)

90CA8FD8

Программное обеспечение считается прошедшим испытания с положительными результатами, если

  • - полученные идентификационные данные (идентификационное наименование, номер версии и цифровой идентификатор программного обеспечения) соответствуют идентификационным данным, указанным в разделе "Программное обеспечение" описания типа средства измерений (таблицы 17 - 22);

  • - на корпусе ВЭС ПИ установлена защитная шильд-наклейка;

  • - метрологические характеристики ВЭС ПИ (при испытаниях по методикам п.п. 6.3 - 6.5) находятся в пределах допускаемых значений.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1    При положительных результатах поверки преобразователей оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 7.2   При отрицательных результатах поверки преобразователей выдается извещение о непригодности.

  • 7.1  7.3 Документы по результатам поверки оформляются в соответствии с установлен

ными требованиями к применению.

8.4 Знак поверки наносится на свидетельство о поверке в виде оттиска поверительно-го клейма.

от "___"_________201_г.

Наименование СИ

Преобразователь измерительный ВЭС ПИ -

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица - Модификация ВЭС ПИ-___.

Пределы допускаемой основной приведенной погрешности ±0,25 %

Технологический параметр: в диапазоне от    до

Номинальные значения входного сигнала Ii, мА

Основная приведенная погрешность, %

4,8

8,0

12,0

16,0

19,2

Номин. значения параметра,

Номин. значения силы выходного тока 1Вых ном i, мА

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм i»мА

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:__________________

от "___"_________201_ г.

Наименование СИ

Преобразователь измерительный ВЭС ПИ -

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

201—г.)

(“=

°C'1) ),50 %

(Свидетельство о поверке №________от

Результаты поверки приведены в таблице 1. Таблица - Модификация ВЭС ПИ-__.

Термопреобразователь сопротивления______

Пределы допускаемой основной приведенной

Технологический параметр: температура в диапазоне от       до       °C

Номинальные значения входного сигнала Rj, Ом

Основная приведенная погрешность, %

Номин. значения параметра °C

Номин. значения силы выходного тока 1Вых ном i, *

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм ь МА

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

от "___"__________201__г.

Наименование СИ

Преобразователь измерительный ВЭС ПИ -

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

____________________________, зав. №_______ (Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица - Модификация ВЭС ПИ-___. Термопара______

Пределы допускаемой основной приведенной погрешности ±0,50 %

Технологический параметр: температура в диапазоне от     до       °C

Номинальные значения входного сигнала U i, мВ

Основная приведенная погрешность, %

Номин. значения параметра °C

Номин. значения силы выходного тока 1Вых ном i, и

4,8

8,0

12,0

16,0

19,2

Результат преобразования 1вых изм ь мА

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

от "___"_________201_г.

Наименование СИ

Устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %...................

  • -  атмосферное давление, кПа...............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1 - Воспроизведение количества импульсов в пачке

Nbhxj ИМП.

Nh3m, ИМП.

F, Гц

AiN, имп.

10

0,1

1000

1,0

10000

10,0

100000

100,0

1000000

1000,0

10000000

15000,0

Пределы допускаемой абсолютной погрешности воспроизведения количества импульсов в пачке

An доп = ±1 имп

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:_______________________

Выводы:__________________

Схемы для испытаний модификаций ВЭС ПИ при входных сигналах от термопреобразователей сопротивления.

1. Модификации ВЭС ПИ - 06,- 07

В модификациях - 06,- 07 питание приборов осуществляется от внутреннего источника +1,5 В.

2.Модификации ВЭС ПИ - 02,-03, - 04,-05, - 09,-10, -11,-12

В модификациях - 02, - 03, - 04,- 05, - 09, -10, -11, -12 питание приборов

осуществляется от внешних источников питания 24 В или 220 В.

3. Модификация ВЭС - ПИ 13.

Схемы для испытаний модификаций ВЭС ПИ при входных сигналах от термопар.

1.Модификации ВЭС ПИ - 06, - 07

В модификациях -06,-07 питание приборов осуществляется от внутреннего источника +1,5 В.

В модификациях - 02, - 04,- 05, - 09, -10, -11, -12 питание приборов осуществляется от внешних источников питания 24 В или 220 В. 3. Модификация ВЭС ПИ -13

Схемы для испытаний модификаций ВЭС ПИ для входных сигналов

силы постоянного тока.

1.Модификации ВЭС ПИ - 06, - 07

Калибратор

ВЭС ПИ

GDM- 78261

Н4-17

----►

ИП24В

(4-20 мА)

В модификациях -06,-07 питание приборов осуществляется от внутреннего источника +1,5 В.

2. Модификации ВЭС ПИ - 02,-03, - 04,-05, - 09,-10, -11,-12

В модификациях - 02, - 04,- 05, - 09, -10, -11, -12 питание приборов осуществляется от внешних источников питания 24 В или 220 В

3. Модификация ВЭС ПИ -13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
