Методика поверки «Датчики точки росы CS Instruments серий FA, DP» (ΜΠ 2411-0170-2019)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И.Менделеева»

УТВЕРЖДАЮ

«> 5 > з :

“    -g.

*л^г

У -X ?

У * Ъ

И.о. директора

. Д. И. Менделеева»

А.Н. Пронин

» сентября 2019 г.

Государственная система обеспечения единства измерений

МП 2411-0170- 2019

Руководитель отдела госэталонов в области теплофизических и температурных измерений

Инженер лаборатории термометрии

Н.Ю. Александров

Санкт-Петербург

2019

Настоящая методика предназначена для проведения первичной и периодической поверки датчиков точки росы CS Instruments серий FA, DP модификаций FA500, DP400 и DP500 (далее -датчики точки росы), изготавливаемых компанией «CS Instruments GmbH & Со. KG», Германия.

Датчики точки росы предназначены для измерений температуры точки росы влаги в некоррозионных газовых средах.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1.

Примечание: Допускается применение генераторов влажного газа без опорного конденсационного гигрометра, имеющих пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы не более ±0,5 °C или аналогичных средств поверки, обеспечивающих опре-деление метрологических характеристик поверяемых СИ с требуемой точностью.

• 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

• 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

• 1.4 Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При поверке датчиков точки росы необходимо соблюдать действующие правила эксплуатации электроустановок.

  • 2.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией

  • 2.3 Не допускается попадание прямых солнечных лучей на датчики точки росы.

  • 2.4 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на датчики точки росы, имеющие необходимую квалификацию.

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C        от +15 до +25

• - относительная влажность, %, не более        80

• - атмосферное давление, кПа                   101,3±4,0

При поверке должны соблюдаться требования, приведенные в руководстве по эксплуатации на датчики точки росы.

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверка наличия паспорта, свидетельства о предыдущей поверке, руководства по эксплуатации.

  • 3.2.2 Подготовка к работе поверяемого датчика точки росы в соответствии с руководством по эксплуатации.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При внешнем осмотре устанавливают соответствие датчиков точки росы следующим требованиям:

• - наличие заводского номера на корпусе;

• - маркировка должна быть четкой и соответствовать требованиям эксплуатационной документации;

• - отсутствие видимых повреждений корпуса, фитингов для подключения образцов газа. USB-разъема, защитного фильтра зонда;

• - исправность органов управления (FA500, FA550, DP500/510, DP400);

Датчики точки росы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

• 4.2 Проверка работы (опробование).

  • 4.2.1 Датчики точки росы: FA500. FA550, DP 500/510, DP 400, готовы к работе после включения питания, завершения процедуры самодиагностики и двухминутного прогрева.

Результат проверки считают положительным, если в каждом из окон экрана включается каждый из предусмотренных в нем символов согласно руководству.

• 4.2.2 Датчики точки росы: FA505, FA510, FA515, FA540, FA545, питаются от внешнего источника напряжения питания (24 В DC). Измерения проводят подключением в соответствии с руководством по эксплуатации ответной части разъема выходного сигнала 4-20 мА (2-10 В) к входным клеммам измерений силы тока (напряжения) калибратора МСх -R.

Результат проверки считают положительным, если выходной сигнал находится в пределах 4-20 мА (2-10 В).

• 4.2.3 Датчики серии FA с выходным цифровым сигналом подключают через конвертер Modbus к компьютеру с предустановленной программой «CS Instruments GmbH Service Sj ft ware Dew Point Sensors» либо к дисплею или любому вторичному преобразователю, работающему по протоколу Modbus через интерфейс RS485.

Результат проверки считают положительным, если измеренные данные отображены на дисплее.

• 4.3 Подтверждение соответствия программного обеспечения

  • 4.3.1 Версия встроенного программного обеспечения датчиков FA500. FA550 идентифицируется в информационном окне главного меню «Settings Info».



Production Data Serial No.: 1234567890 Cal. Date: 10.01.2013 — Sensor Data — Sonsor Type: Software Version: Hardware Vorslon:

FA500

1.01

1.01

Uve Data---—----

RunTime: Od Oh 00m 00s

Vln: 24.0 V

Back

• 4.3.2 Версия встроенного программного обеспечения датчиков DP500/510, DP400 иденти-фицируется в главном меню «Main menu Settings -> About DP 400/500/510».

** About DP510 ***

Options

Mln/Max

Contact: www.cs4nstruments.com

Back |__

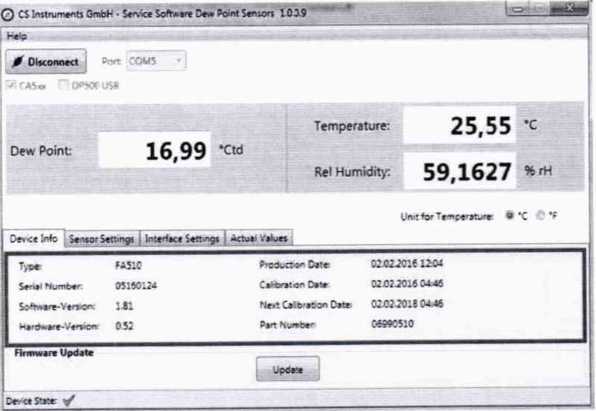

• 4.3.3 Версия встроенного программного обеспечения датчиков FA505, FA510, FA515, FA540, FA545 идентифицируется в автономной программе ПО «CS Instruments GmbH - Service Software Dew Point Sensors» во вкладке «Device Info» либо с помощью вторичного преобразователя, поддерживающего протокол Modbus, по адресу: регистр Modbus 3, адрес Modbus 2, заводской номер по адресу: регистр Modbus 1, адрес Modbus 0.



Результат проверки считают положительным, если номер версии ПО не ниже указанного в описании типа.

• 4.4 Определение абсолютной погрешности в диапазоне измерений температуры точки росы

  • 4.4.1 Определение абсолютной погрешности в диапазоне ниже минус 75 °C.

    • 4.4.1.1 Зонд поверяемого датчика точки росы серии FA с диапазоном измерений температуры точки росы от минус 100 до 0 (минус 20) °C помещают в измерительную камеру генератора 1, ответную часть разъема выходного унифицированного сигнала в соответствии с руководством по эксплуатации к входным клеммам калибратора МСх -R. В генераторе 1 последовательно задают два значения температуры точки росы, распределенные в диапазоне от минус 100 °C до минус 75 °C. Устанавливать значения температуры точки росы следует от нижней границы диапазона к верхней. Не допускается отступать от крайних значений диапазона задания свыше 1 °C.

Примечание:

Допускается по заявлению заказчика при периодической поверке проводить измерения температуры точки росы в рабочем диапазоне датчика от минус 80 °C до минус 75 °C, если диапазон от минус 100 до минус 80 °C не используется.

• 4.4.1.2 Для датчиков точки росы серий FA и DP с нижним пределом диапазона измерений минус 80 °C проводят измерения при двух значениях температуры точки росы минус 79 °C и минус 76 °C. После выхода генератора 1 на заданный режим и установления постоянных показаний поверяемого датчика точки росы, записывают измеренные значения поверяемого и эталонного приборов в протокол приложения 1.

• 4.4.1.3 Значение абсолютной погрешности измерений температуры точки росы определяют как разность между значениями по показаниям поверяемого (Тсшизм) и эталонного (7с^_э™) СИ.

• 4.4.1.4 Для датчиков с выходным унифицированным сигналом силы тока значение Тсыизм рассчитывают по формуле:



где: Tctde - верхний предел диапазона измерений точки росы влаги, °C; Tctdu - нижний предел диапазона измерений точки росы влаги, °C;

1изм - значение выходного сигнала силы постоянного тока в проверяемой точке диапазона, мА 1_в - верхний предел выходного сигнала силы тока, линейно пропорционального верхнему пределу диапазона измерений температуры точки росы датчика, мА;

1_Н - нижний предел выходного сигнала силы тока, линейно пропорционального верхнему пределу диапазона измерений температуры точки росы датчика, мА

Примечание: в случае выходного сигнала напряжения постоянного тока, в формуле обозначение I, заменяют на обозначение U.

• 4.4.2 Определение абсолютной погрешности в диапазоне от минус 75 °C до плюс 20 °C.

  • 4.4.2.1 Вход измерительной камеры датчика точки росы подключают к выходу газа генератора 2, при поверке датчиков без измерительной камеры в комплекте - п.4.4.1.1. В генераторе 2 последовательно задают не менее пяти значений температуры точи росы, распределенных в диапазоне от минус 75 °C до плюс 20 °C. Устанавливать значения температуры точки росы следует от нижней границы диапазона к верхней. Не допускается отступать от крайних значений диапазона задания свыше 5 °C.

  • 4.4.2.2 Производят действия аналогично п.п.4.4.1.1- 4.4.1.4.

Результаты определения считают положительными, если значения погрешности во всем диапазоне измерений находятся в пределах или равны указанным в описании типа.

Результат поверки признают положительным, если результаты всех проверок по п.п. 4.1 -

• 4.4.3 признаны положительными.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной формы. При отрицательных результатах поверки выдается извещение о непригодности к применению.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ПРОТОКОЛ №______

первичной (периодической) поверки

Место проведения поверки______________________________________________

Методика поверки: МП 2411-0170-2019 «ГСИ. Датчики точки росы CS Instruments серий FA, DP.

Методика поверки», утвержденная ФГУП «ВНИИМ им. Д.И. Менделеева» 23 сентября 2019 г.

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность_%

Атмосферное давление__кПа

Основные средства поверки:__________________________________

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Результаты поверки:

Таблица 1-Результаты определения абсолютной погрешности температуры точки росы

Вывод: Метрологические характеристики соответствуют требованиям описания типа

Поверитель__

Дата проведения поверки «___»__________________201_г.

ПРИЛОЖЕНИЕ 2

(Обязательное)

Таблица значений влажности газов в разных единицах измерений

Температура точки росы при относительной влажности

'о

Темпе-

8
