Методика поверки «Преобразователи измерительные U8481A, U8485A, U8487A, U8488A, U8489A» (U848xA-2019МП)
УТВЕРЖДАЮ
Первый заместитель генерального
Преобразователи измерительные
U8481 A, U8485A, U8487A, U8488A, U8489A
МЕТОДИКА ПОВЕРКИ
U848xA-2019Mn
р.п. Менделееве)
2019 г.
-
1 ВВОДНАЯ ЧАСТЬ
-
1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок преобразователей измерительных U848IA, U8485A, U8487A, U8488A, U8489A (далее - преобразователи), изготавливаемых компанией «Keysight Technologies Inc.», США. или компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия.
-
Первичной поверке подлежат преобразователи мощности до ввода в эксплуатацию и выходящие из ремонта.
Периодической поверке подлежат преобразователи мощности, находящиеся в эксплуатации и на хранении.
-
1.2 Интервал между поверками I (один) год.
-
2 ОПЕРАЦИИ ПОВЕРКИ
2.1 При проведении поверки преобразователей должны быть выполнены операции, указанные в таблице I.
Таблица I
|
Наименование операции |
Пункт МП |
Проведение операций при | |
|
первичной поверке |
периодической поверке | ||
|
Внешний осмотр |
8.1 |
+ |
4- |
|
Проверка работоспособности |
8.2 |
+ |
+ |
|
Определение КСВН входа преобразователей |
8.3 |
+ |
+ |
|
Определение составляющих относительной погрешности измерения мощности |
8.4 |
Ч- |
+ |
-
2.2 Проведение поверки на меньшем числе поддиапазонов измерений возможно, при отметке значений поддиапазонов в свидетельстве о поверке.
3 СРЕДСТВА ПОВЕРКИ
3.1 При проведении поверки измерителей должны быть применены средства измерений, указанные в таблице 2.
Таблица 2
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
Для преобразователей U8481А (опция 100, опция 200) | ||
|
8.2.7. 8.3 |
Анализатор цепей векторный с набором мер коэффициента передачи и отражения, диапазон частот от 0,01 до 18 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента отражения от 0 до 0,3 составляют ±0,02 |
Анализатор цепей векторный N5222A с с набором мер коэффициента передачи и отражения 85054В |
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.3 |
Нановольтметр/микроомметр 34420А. пределы допускаемой абсолютной погрешности измерений напряжения U,nu постоянного тока на пределе ипрсл = 1 мВ ±(0,0025-ии1м + 0,0020-ипрсл), пределы допускаемой абсолютной погрешности измерений сопротивления R„,M на пределе Кпрел= 100 Ом ±(0,0015-R ± 0,0002-Rnpca) |
Нановольтметр/микроомметр 34420А. пределы допускаемой абсолютной погрешности измерений напряжения U,„M постоянного тока на пределе 11^ = 1 мВ ±(0,0025-UH?M + 0,0020-ипреЛ), пределы допускаемой абсолютной погрешности измерений сопротивления R„,M на пределе Rnpen= 100 Ом ±(0,0015 R,nM + 0,0002-R^) |
|
8.4 |
Генератор сигналов, диапазон частот от 10 МГц до 18 ГГц. пределы допускаемой относительной погрешности установки частоты 1-10 4, максимальная выходная мощность не менее 6 мВт |
Генератор сигналов E8257D, диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5-10*. диапазон уровня выходного сигнала от -135 до ±10 дБ (1 мВт) |
|
8.4 |
Калибратор мощности, модуль эффективного коэффициента отражения выхода (модуль эффективного коэффициента отражения выхода при использовании Г-коррекции) не более 0,01, пределы допускаемой относительной погрешности измерений мощности в диапазонах частот: ±0,8 % св. 10 МГц до 6 ГГц включ., ±1,0 % св. 6 ГГц до 12 ГГц включ., ±1.2 % св. 12 до 18 ГГц включ. |
Калибратор мощности СВЧ NRPCI8, диапазон частот от 0 до 18 ГГц, модуль эффективного коэффициента отражения выхода при измерениях с Г -коррекцией, не более 0.010. пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования: ±0.5 % в диапазоне частот от 10 до 100 МГц включ., ±0,6 % в диапазоне частот св. 0,1 до 8 ГГц включ., ±0,9 % в диапазоне частот св. 8 до 12 ГГц включ., ±1.2 % в диапазоне частот св. 12 до 18 ГГц включ., или рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне частот от 0,03 до 18 ГГц. доверительные границы относительной погрешности измерений мощности ±0,8 % при доверительной вероятности 0,95 |
|
8.4 |
Измеритель отношения мощностей, диапазон измеряемых мощностей от 0.8 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
Ваттметр поглощаемой мощности СВЧ NRPI8T. диапазон измеряемых мощностей от 0.001 до 100 мВт. пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
|
Для преобразователей U8485A (опция 100, опция 200) | ||
|
8.2.7, 8.3 |
Анализатор цепей векторный с набором мер коэффициента передачи и отражения, диапазон частот от 0,01 до 33 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента отражения от 0 до 0,3 составляют ± 0,03. |
Анализатор цепей векторный N5224A с набором мер коэффициента передачи и отражения 85052В. 85056А |
|
Пункт мп |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.3 |
Нановольтметр/микроомметр 34420А. пределы допускаемой абсолютной погрешности измерений напряжения U,nM постоянного тока на пределе ипрсл= 1 мВ ±(0.0025-иизм + 0.0020-UnpcJ, пределы допускаемой абсолютной погрешности измерений сопротивления RinM на пределе Rnpen= 100 Ом ±(0,0015Rl<3M + 0,0002-Rnpca) |
Нановольтметр/микроомметр 34420А. пределы допускаемой абсолютной погрешности измерений напряжения U,n„ постоянного тока на пределе 11^= 1 мВ ±(0,0025-U„™ + 0,0020 ИПрсл), пределы допускаемой абсолютной погрешности измерений сопротивления RinM на пределе Rnpcn = 100 Ом ±(0,0015 R,nM + 0,0002-Rnpca) |
|
8.4 |
Генератор сигналов, диапазон частот от 10 МГц до 33 ГГц, пределы допускаемой относительной погрешности установки частоты 1-101, максимальная выходная мощность не менее 6 мВт |
Генератор сигналов E8257D. диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5* 10_R. диапазон уровня выходного сигнала от -135 до +10 дБ (1 мВт) |
|
8.4 |
Калибратор мощности, модуль эффективного коэффициента отражения выхода (модуль эффективного коэффициента отражения выхода при использовании Г-коррекции) не более 0.03, пределы допускаемой относительной погрешности измерений мощности в диапазонах частот; ±1,2% св. 10 МГц до 6 ГГц включ.. ±1.3 % св. 6 ГГц до 1 8 ГГц включ., ±2,0 % св. 1 8 до 26,5 ГГц включ., ±2,3 % св. 26,5 до 33 ГГц включ. |
Калибратор мощности СВЧ NRPC33, диапазон частот от 0 до 33 ГГц, модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией. не более 0,025, пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования: ±0,5 % в диапазоне частот от 10 до 100 МГц включ., ±1,3 % в диапазоне частот св. 0,1 до 8 ГГц включ., ±1,5 % в диапазоне частот св. 8 до 18 ГГц включ., ±1,6 % в диапазоне частот св. 18 до 26 ГГц включ., ±1.8 % в диапазоне частот св. 26 до 33 ГГц включ., или рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне частот от 0,03 до 37,50 ГГц. доверительные границы относительной погрешности измерений мощности ±1,2 % при доверительной вероятности 0.95 |
|
8.4 |
Измеритель отношения мощностей, диапазон измеряемых мощностей от 0.8 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
Ваттметр поглощаемой мощности СВЧ NRP18Т, диапазон измеряемых мощностей от 0.001 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
|
Для преобразователей U8487A (опция 100) | ||
|
ОС оо |
Анализатор цепей векторный с набором мер коэффициента передачи и отражения , диапазон частот от 0,01 до 50 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента отражения от 0 до 0,3 составляют ± 0,03. |
Анализатор цепей векторный N5225A с набором мер коэффициента передачи и отражения 85056А |
|
8.4 |
Генератор сигналов, диапазон частот от 10 МГц до 50 ГГц, пределы допускаемой относительной погрешности установки частоты 1-Ю’4, максимальная выходная мощность не менее 6 мВт |
Генератор сигналов E8257D. диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5-10 R, диапазон уровня выходного сигнала от -135 до+10 дБ (1 мВт) |
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.4 |
Калибратор мощности, модуль эффективного коэффициента отражения выхода (модуль эффективного коэффициента отражения выхода при использовании Г-коррекции) не более 0,03, пределы допускаемой относительной погрешности измерений мощности в диапазонах частот: ±1.5% св. 10 МГц до 18ГГцвключ., ±1,6 % св. 18 до 26.5 ГГц включ., ±2,0 % св. 26.5 до 37,5 ГГц включ., ±2.5 % св. 37.5 до 45 ГГц включ., ±3.0 % св. 45 до 50 ГГц включ. |
Калибратор мощности СВЧ NRPC50, диапазон частот от 0 до 50 ГГц. модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией. не более 0,025. пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования: ± 0,5% в диапазоне частот от 10 до 100 МГц включ., ±1,3 % в диапазоне частот св. 0.1 до 8 ГГц включ., ±1,5 % в диапазоне частот св. 8 до 18 ГГц включ., ±1.6 % в диапазоне частот св. 18 до 26 ГГц включ., ±1,8 % в диапазоне частот св. 26 до 37,5 ГГц включ. ±2.5 % в диапазоне частот св. 37,5 до 50 ГГц включ.. или рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне частот от 0.03 до 53.57 ГГц, доверительные границы относительной погрешности измерений мощности при доверительной вероятности 0,95 от 0,03 до 37,5 ГГц включ. ±1,2 % , св. 37,5 до 50 ГГц включ. ±2,5 % |
|
8.4 |
Измеритель отношения мощностей, диапазон измеряемых мощностей от 0.8 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0.3 % |
Ваттметр поглощаемой мощности СВЧ NRP18T, диапазон измеряемых мощностей от 0,001 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0.3 % |
|
Для преобразователей U8488A (опция 100) | ||
|
8.2.7, 8.3 |
Анализатор цепей векторный с набором мер коэффициента передачи и отражения , диапазон частот от 0,01 до 67 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента отражения от 0 до 0,3 составляют ± 0.03. |
Анализатор цепей векторный N5227A с набором мер коэффициента передачи и отражения 85058В |
|
8.4 |
Генератор сигналов, диапазон частот от 10 МГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 1 • 10-4, максимальная выходная мощность не менее 6 мВт |
Генератор сигналов E8257D, диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5-10_ft, диапазон уровня выходного сигнала от -135 до +10 дБ (1 мВт) |
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.4 |
Калибратор мощности, модуль эффективного коэффициента отражения выхода (модуль эффективного коэффициента отражения выхода при использовании Г-коррекции) не более 0,03, пределы допускаемой относительной погрешности измерений мощности в диапазонах частот: ±1,7 % от 10 МГц до 18 ГГц включ., ±2,0 % св. 18 до 26,5 ГГц включ., ±3,0 % св. 26,5 до 50 ГГц включ., ±3,8 % св. 50 до 67 ГГц включ. |
Калибратор мощности СВЧ NRPC67. диапазон частот от 0 до 67 ГГц. модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией, не более 0,025. пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования: ± 0.7% в диапазоне частот от 10 до 100 МГц включ., ±1.1 % в диапазоне частот св. 0,1 до 8 ГГц включ.. ±1.5 % в диапазоне частот св. 8 до 18 ГГц включ., ±1,6 % в диапазоне частот св. 18 до 26 ГГц включ., ±1,9 % в диапазоне частот св. 26 до 40 ГГц включ. ±2,5 % в диапазоне частот св. 40 до 50 ГГц включ., ±3.8 % в диапазоне частот св. 50 до 67 ГГц включ. или рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне частот от 0,03 до 67 ГГц, доверительные границы относительной погрешности измерений мощности при доверительной вероятности 0,95 от 0,03 до 37.5 ГГц включ. ±1,2 % , св. 37,5 до 67 ГГц включ. ±2,5 % |
|
8.4 |
Измеритель отношения мощностей, диапазон измеряемых мощностей от 0,8 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
Ваттметр поглощаемой мощности СВЧ NRP18T, диапазон измеряемых мощностей от 0.001 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
|
Для преобразователей U8489A (опция 100) | ||
|
8.2.7 |
Комплект измерителей соединителей коаксиальных, диапазон измерений расстояния между плоскостью соединения наружного и внутреннего проводников от минус 0,08 до 0,08 мм, пределы допускаемой абсолютной погрешности измерений ±0,005 мм |
Машина трехкоординатная измерительная мультисенсорная DEI.TEC LEOS 200. диапазон измерений по оси Z от 0 до 150 мм, пределы допускаемой абсолютной погрешности по оси Z (оптические измерения) ±(4±4-Е/1000) мм. по оси Z (контактные измерения) ±(2,5+4-L/l 000) мм |
|
8.3 |
Нановольтметр/микроомметр 34420А, пределы допускаемой абсолютной погрешности измерений напряжения UIOM постоянного тока на пределе 11^ = 1 мВ ±(0,0025 U„3M + 0,0020 ипрсд), пределы допускаемой абсолютной погрешности измерений сопротивления R^M на пределе Корел = 1 оо Ом ±(0,0015-R™ + 0,0002-Rnpca) |
Нановольтметр/микроомметр 34420А. пределы допускаемой абсолютной погрешности измерений напряжения U,nM постоянного тока на пределе 1)^= 1 мВ ±(0,0025 U,OM + 0,0020-ипрсЛ), пределы допускаемой абсолютной погрешности измерений сопротивления R,n„ на пределе Rnpep = 100 Ом ±(0,0015RHW + 0,0002-R^) |
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.3 |
Анализатор цепей векторный с набором мер коэффициента передачи и отражения, диапазон частот от 0,01 до 125 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента отражения от 0 до 0,3 составляют ±0,03. |
Анализатор цепей векторный N5227A с набором мер коэффициента передачи и отражения 85058В Государственный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц в волноводных трактах, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ±(0,006 + 0.01 -ISj-4-0,017 .|SH|2) |
|
8.4 |
Генератор сигналов, диапазон частот от 10 МГц до 120 ГГц, пределы допускаемой относительной погрешности установки частоты 1-10’4. максимальная выходная мощность не менее 2 мВт на частотах свыше 0,01 до 78.33 ГГц, не менее 0,1 мВт на частотах от 78,33 до 120 ГГц |
Генератор сигналов E8257D. диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7.5-10~*. диапазон уровня выходного сигнала от -135 до +10 дБ (1 мВт) Генератор сигналов Г4-142. диапазон частот от 53.57 до 78,33 ГГц. пределы допускаемой относительной погрешности установки частоты ±1 %, выходная мощность не менее 410“? Вт. Модули расширения частотного диапазона ZVA-Z110, ZVA-Z170 анализаторов электрических цепей векторных ZVA или ZNA |
|
Пункт МП |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки | |
|
Требуемые технические характеристики |
Рекомендуемое средство измерений и его характеристики | |
|
8.4 |
Калибратор мощности, модуль эффективного коэффициента отражения выхода (модуль эффективного коэффициента отражения выхода при использовании Г-коррекции) не более 0,03, пределы допускаемой относительной погрешности измерений мощности в диапазонах частот: ±1.6 % от 0,01 до 18 ГГц включ., ±1,8 % от 18 до 26,5 ГГц включ., ±3,0 % св. 26,5 до 50 ГГц включ.. ±4,0 % св. 50 до 95 ГГц включ., ±5.0 % св. 95 до 120 ГГц включ. |
Калибратор мощности СВЧ NRPC67, диапазон частот от 0 до 67 ГГц, модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией, не более 0,025, пределы допускаемой систематической основной относительной погрешности измерений мощности без учета погрешности рассогласования: ± 0.7% в диапазоне частот от 10 до 100 МГц включ., ± 1,1 % в диапазоне частот св. 0,1 до 8 ГГц включ., ±1,5 % в диапазоне частот св. 8 до 18 ГГц включ.. ± 1.6 % в диапазоне частот св. 18 до 26 ГГц включ., ± 1,9 % в диапазоне частот св. 26 до 40 ГГц включ. ±2,5 % в диапазоне частот св. 40 до 50 ГГц включ., ±3,8 % в диапазоне частот св. 50 до 67 ГГц включ. или рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне частот от 0,03 до 67 ГГц, доверительные границы относительной погрешности измерений мощности при доверительной вероятности 0,95 от 0,03 до 37,5 ГГц включ. ±1,2 % , св. 37,5 до 67 ГГц включ. ±2,5 %. Прибор для поверки ваттметров Ml-25/2, диапазон частот от 53,57 до 78,33 ГГц. пределы относительной погрешности измерений мощности ±2,0 %.. Рабочий эталон единицы мощности электромагнитных колебаний в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 37,5 до 220 ГГц. доверительные границы относительной погрешности результатов измерений при доверительной вероятности 0.95 в диапазоне частот от 78.33 до 1 18,1 ГГц включ. ±4,0 %, св. 118,1 до 178,4 ГГц включ. ±5,0 % Ваттметр поглощаемой мощности МЗ-75 с приемными преобразователями ПП-15 и ПП-16, диапазон частот от 78.33 до 178.4 ГГц, пределы допускаемой относительной погрешности ±10,0% |
|
8.4 |
Измеритель отношения мощностей, диапазон измеряемых мощностей от 0,8 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
Ваттметр поглощаемой мощности СВЧ NRP18T. диапазон измеряемых мощностей от 0,001 до 100 мВт, пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты ±0,3 % |
-
3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров преобразователей мощности с требуемой точностью.
-
3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.
-
3.5 При поверке использовать персональный компьютер (далее - ПК), удовлетворяющий следующим требованиям:
-
-
- процессор с тактовой частотой не менее 1,3 ГГц
-
- оперативное запоминающее устройство не менее 1 Гбайт (32-битная система), 2Г байт (64-битная система):
-
- не менее 8 Гбайт свободного места на накопительном жестком диске:
-
- операционная система Windows 7 SP1 (32 или 64 бит), Windows 8 и 8.1 (32 или 64 бит). Windows 10 (32 или 64 бит);
-
- не менее одного свободных портов USB или LAN или GPIВ для внешнего оборудования.
-
4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 Поверка должна осуществляться лицами с высшим или среднетехническим образованием, аттестованными в качестве поверителей в установленном порядке, имеющими квалификационную группу электробезопасности не ниже второй.
-
4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Преобразователи измерительные U8481A, U8485A, U8487A, U8488A, U8489A. Руководство по эксплуатации» (далее - U848xA-2019P3).
-
-
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измеритель мощности и средства поверки.
-
5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.
-
5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.
-
6 УСЛОВИЯ ПОВЕРКИ
6.1 При проведении поверки должны соблюдаться следующие условия:
|
23±5; от 15 до 95; 100±3 (750±20); 220±22; 50±0,5. |
-
7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
-
7.1. Поверитель должен изучить эксплуатационную документацию поверяемого измерителя мощности и используемых средств поверки.
-
7.2. Перед проведением операций поверки необходимо проверить исправность кабелей и соединительных шнуров, провести внешний осмотр измерителя мощности, убедиться отсутствии механических повреждений и неисправностей.
-
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1 Внешний осмотр
-
8.1.1 Внешний осмотр преобразователя мощности проводить визуальным осмотром без вскрытия, при этом необходимо проверить:
-
- комплектность, маркировку и пломбировку (наклейку) на соответствие документу U848xA-2019P3;
-
- целостность и чистоту разъемов ВЧ, USB (LAN, GP1B) и питания;
-
- целостность фирменной наклейки:
-
- отсутствие видимых повреждений, влияющих на работоспособность измерителя мощности.
-
8.1.2 Результат внешнего осмотра считать положительным, если:
-
- комплект поставки соответствует п. 1.3 документа U848xA-2019P3;
-
- маркировка и пломбировка (наклейка) соответствует разделу 1.2 документа U848xA-2019РЭ;
-
- фирменная наклейка цела;
-
- разъемы ВЧ и питания целы и чисты;
-
- отсутствуют видимые повреждения, влияющие на работоспособность измерителя мощности.
В противном случае результаты внешнего осмотра считать отрицательными и дальнейшие операции поверки не проводить.
-
8.2 Опробование
-
8.2.1 Установить на ПК, который будет использоваться при поверке, с компакт-диска, входящего в комплект поставки, программное обеспечение «Keysight BenchVue» (далее - ПО «Keysight BenchVue»).
-
8.2.2 Определение идентификационных данных ПО
-

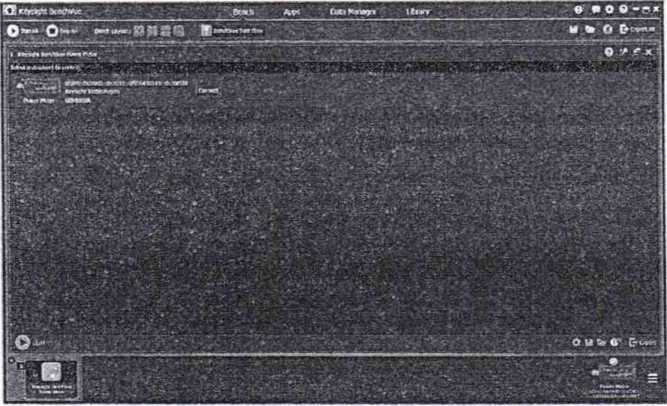

8.2.2.1 После завершения установки ПО «Keysight BenchVue» двойным нажатием запустить ПО «Keysight BenchVue», наблюдать на экране монитора ПК виртуальную панель управления (интерфейс пользователя), представленную на рисунке I.
Рисунок 1
-

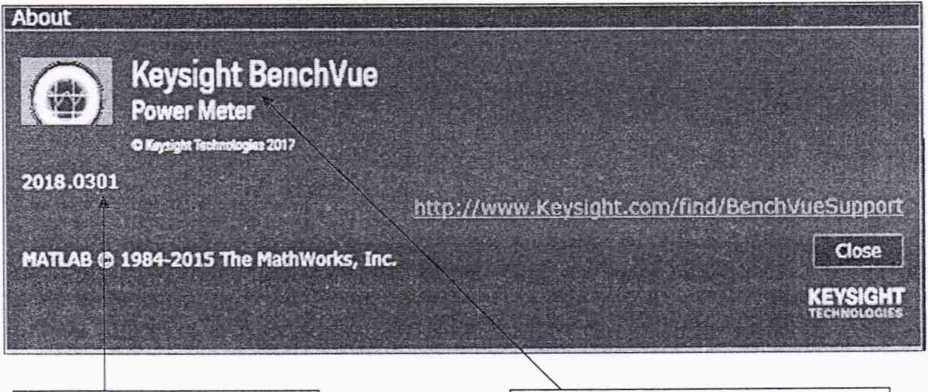

8.2.2.2 В раскрывшейся виртуальной панели управления, приведенной на рисунке 1, нажать виртуальную кнопку «Е1» и выбрать меню «About Keysight BenchVue» и наблюдать рисунок 2. где прочитать идентификационное наименование ПО и версию ПО. Результаты наблюдения зафиксировать в рабочем журнале.
KEYSIGHT
TFOKOLOG1FS
MATLAB ф 1984-2015 The MathWodcs, Inc.
ЙдЙ Keysight BenchVue ■жиИ Power Meter
2018.0301
•'■: ей.-;-.
http://www.Kevsiaht.com/find/BenchVueSuDpQrt
I Close !
Наименование внешнего ПО
Версия внешнего ПО
Рисунок 2
8.2.2.3 Выбрать в правом нижнем углу окна, показанном на рисунке 1, поверяемый преобразователь и нажать виртуальную кнопку «Connect».

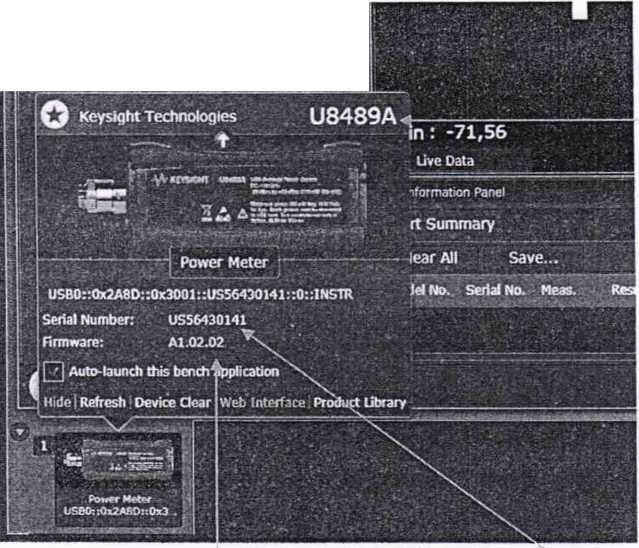

После соединения ПК с поверяемым преобразователем двойным щелчком по иконке преобразователя вывести на экран его идентификационные данные, как показано на рисунке 3. Результаты наблюдения зафиксировать в рабочем журнале.
Jia.
-
Mode: AVG only т
Frequency (Hz) : 50,000 M
Chan Offset (dB): 0,000
Keysight Technologies
aformation Panel
rt Summary
USBO: :Qx2A8D: :0x3001: :US56430141: :0: :1NSTR
US56430141
Al .02.02
Serial Number Firmware:
Web interface Product Library
j Power Meter -
U8489A<«--------:
In: -71,56
|~7| Auto-launch this bench application Hide | Refresh Device Clear
Л., ;
Версия ПО
Заводской номер
Рисунок 3
- .........- I
Тип
преобразователя
8.2.2.4 Результаты определения идентификационных данных ПО считать
положительными, если:
— наименование ПО - «Keysight BenchVue» и значения версии ПО «Keysight BenchVue»
- 3.0 или выше;
— версия встроенного ПО - А 1.01.01 или выше.
В противном случае результаты определения идентификационных данных ПО считать отрицательными и последующие операции поверки не проводить.
-
8.2.5 Зарегистрировать в рабочем журнале серийный номер преобразователя отобразившегося на экране монитора ПК (рисунок 3).
-

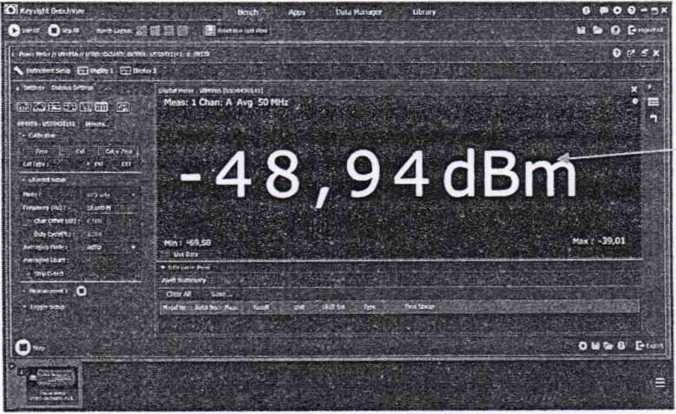

8.2.6 Нажать на виртуальной панели управления кнопку « £> Start all » (зеленого цвета) и наблюдать на экране монитора ПК показания, как показано на рисунке 4.
Рисунок 4
Наблюдать изменяющиеся значения
-
8.2.7 Выполнить осмотр коаксиального соединителя датчика мощности поверяемого преобразователя мощности.
Определить присоединительные размеры соединителя коаксиального преобразователей методом прямых измерений размера ступеньки между плоскостью соединения наружного проводника и плоскостью соединения внутреннего проводника при помощи комплект измерителей соединителей коаксиальных из состава набором мер коэффициента передачи и отражения или машиной трехкоординатной измерительной мультисенсорной DELTEC LEOS 200.
Результаты измерений зафиксировать в рабочем журнале.
Результаты определения присоединительного размера соединителя коаксиального преобразователей считать положительными, если плоскость соединения центрального проводника утоплена относительно плоскости соединения наружного проводника на расстояние:
-
- от 5.16 до 5.26 мм для преобразователей U8481 А;
-
- от 7.5 мкм до 0 мкм для преобразователя U8485A;
-
- от 5 мкм до 0 мкм для преобразователя U8487A, U8488A, U8489A.
В противном случае результаты считать отрицательными и последующие операции поверки не проводить.
-
8.2.8 Результат опробования поверяемого преобразователя считать положительным, если:
-
- ПО «Keysight BenchVue» установлено на ПК;
-
- идентификационные данные ПО соответствуют значениям: наименование ПО -«Keysight BenchVue» его версия 3.0 или выше, версия встроенного ПО - А1.01.01 или выше;
-
- серийный номер подсоединенного преобразователя на экране монитора ПК соответствует номеру, указанному его на корпусе;
-
- на экране монитора ПК наблюдали рисунок 4;
-
- присоединительный размер соединителя коаксиального поверяемого преобразователя находятся в допустимых пределах.
В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.
-
8.3 Определение КСВН входа
-
8.3.1 Измерения КСВН входа выполнять в диапазонах частот, приведенных в таблице 3.
Таблица 3
|
Тип преобразователя мощности |
Диапазон частот, ГГц |
|
U8481А опция 100 |
от 0,01 до 18 |
|
U8481А опция 200 |
от 0,01 до 18 |
|
U8485A опция 100 |
от 0,01 до 33 |
|
U8485A опция 200 |
от 0,01 до 33 |
|
U8487A опция 100 |
от 0,01 до 50 |
|
U8488A опция 100 |
от 0,01 до 67 |
|
U8489A опция 200 |
от 0,01 до 120 |
-
8.3.2 Для преобразователей U8481А опция 200, U8485A опция 200, U8489A опция 200 определить КСВН на частоте 0 Гц путем измерений сопротивления постоянному току входа СВЧ преобразователя нановольтметром/микроомметром 34420А по четырехпроводной схеме.
При измерении сопротивления фиксировать значения сопротивления R. в Ом, и показания мощности поверяемого преобразователя (по показаниям на ПК).
Значения КСВН на частоте 0 Гц для преобразователей U848IA опция 200, U8485A опция 200. U8489A опция 200 определить по формулам (I), (2):
КСВН = —, для R> 50 Ом; (1)
50
КСВН = —, Для R<50 Ом. (2)
R
-
8.3.3 Провести подготовку анализатора цепей векторного с набором мер коэффициента передачи и отражения (далее - АЦ) в соответствии с типом поверяемого преобразователя в диапазонах частот, приведенных в таблице 3.
Измерения выполнять с использованием соответствующего поверяемому преобразователю АЦ из таблицы 2.
-
8.3.3.1 Подключить поверяемый преобразователь к порту АЦ.
При необходимости для подключения преобразователя U8489A использовать переходы в диапазонах частот:
-
- от 50 МГц до 53 ГГц включ. коаксиально-коаксиальный PC 1.85 «вилка» - PC 1.0 «розетка» (Rosenberger O1K1O8-SOOD3 или аналогичный);
-
- свыше 53 до 75 ГГц включ. коаксиально-волноводный PC 1.85 «розетка» - WR15 (Keysight V281C или аналогичный);
-
- свыше 75 до 110 ГГц включ. коаксиально-волноводный PC 1.85 «розетка» - WR10 (Keysight W281C или аналогичный);
-
- свыше 110 до 120 ГГц включ. коаксиально-волноводный PC 1,85 «розетка» - WR10 (Keysight W281C или аналогичный) и волноводно-волноводный WR10-WR6.
-
8.3.3.2 Выполнить измерения значений модуля и фазы коэффициента отражения. КСВН входа на частотах:
-
- 50 МГц; от 250 МГц до 3 ГГц включ. с интервалом 250 МГц;
-
- свыше 3 ГГц до 18 ГГц включ. с интервалом 0,5 ГГц;
-
- свыше 18 ГГц до 67 ГГц включ. с интервалом I ГГц
-
- 69,0; 7 ГО; 73,0; 75.0; 77,0; 78,33; 80,0; 85,0; 90,0; 95.0; 100,0; 105,0; 110.0; 115,0; 120,0 ГГц.
-
8.3.3.3 Результаты измерений зафиксировать в рабочем журнале.
-
8.3.3.4 Выключить СВЧ мощность на выходе АЦ.
-
8.3.3.5 Отсоединить преобразователь мощности от АЦ.
-
8.3.4.6 Результаты измерений КСВН считать положительными, если значения КСВН преобразователей находятся в пределах, приведенных в таблице 4.
В противном случае поверки считать отрицательными и последующие операции поверки
нс проводить.
Таблица 4
|
Диапазон частот |
Допустимые значения КСВН преобразователей, не более | ||||||
|
8481А опция 100 |
8481А опция 200 |
8485А опция 100 |
8485А опция 200 |
8487А опция 100 |
8488А опция 100 |
8489А опция 200 | |
|
от 0 до 10 МГи включ. |
- |
1,11 |
- |
1,07 |
- |
- |
1,02 |
|
св. 10 до 30 МГц включ. |
1,37 |
1,37 |
1,33 |
1,33 |
1,35 |
1,06 |
1,02 |
|
св. 30 до 50 МГц включ. |
1,14 |
1,14 |
1,33 |
1,33 |
1.35 |
1,06 |
1,02 |
|
св. 50 до 100 МГц включ. |
1,08 |
1,08 |
1,08 |
1,08 |
1,08 |
1,06 |
1,02 |
|
св. 0,1 до 2 ГТц включ. |
1,08 |
1,08 |
1,05 |
1,05 |
1,05 |
1,06 |
1,05 |
|
св. 2 до 2,4 ГГц включ. |
1,16 |
1,16 |
1,14 |
из |
1,10 |
1,06 |
1,10 |
|
св. 2 до 12,4 ГГц включ. |
1,16 |
1,16 |
1,14 |
1,14 |
1,10 |
1,13 |
1,10 |
|
св. 12,4 до 18 ГГц включ. |
1,23 |
1,23 |
1,19 |
1,19 |
1,16 |
1,14 |
1,11 |
|
св. 18 до 26,5 ГГц включ. |
- |
- |
1,26 |
1,26 |
1,22 |
1,20 |
1.14 |
|
св. 26.5 до 33 ГГц включ. |
- |
- |
1,37 |
1,37 |
1,30 |
1,25 |
1,21 |
|
св. 33 до 40 ГГц включ. |
- |
- |
- |
- |
1,30 |
1,25 |
1,21 |
|
св. 40 до 50 ГГц включ. |
- |
- |
- |
- |
1,34 |
1,42 |
1,42 |
|
св. 50 до 67 ГГц включ. |
- |
- |
- |
- |
- |
1,42 |
1,42 |
|
св. 67 до 80 ГГц включ. |
- |
- |
- |
- |
- |
- |
1,49 |
|
св. 80 до 95 ГГц включ. |
- |
- |
- |
- |
- |
- |
1,57 |
|
св. 95 до 110 ГТц включ. |
- |
- |
- |
- |
- |
- |
1,73 |
|
св. 110 до 120 ГГц включ. |
- |
- |
- |
- |
- |
- |
1,76 |
8.4 Определение составляющих относительной погрешности измерения мощности
-
8.4.1 Определение составляющей относительной погрешности измерений мощности преобразователей U8481 A, U8485A, U8487A, U8488A, зависящей от частоты
-
8.4.1.1 Определение относительной погрешности измерений мощности Ли(0), зависящей от частоты, проводить на опорном уровне мощности I мВт в диапазонах рабочих частот поверяемого преобразователя мощности на следующих частотах/: 10 МГц, 50 МГц; от 250 МГц до 3 ГГц включ. с интервалом 250 МГц; свыше 3 ГГц до 18 ГГц включ. с интервалом 0.5 I Гц. свыше 18 ГГц до 67 ГГц включ. с интервалом I ГГц.
-

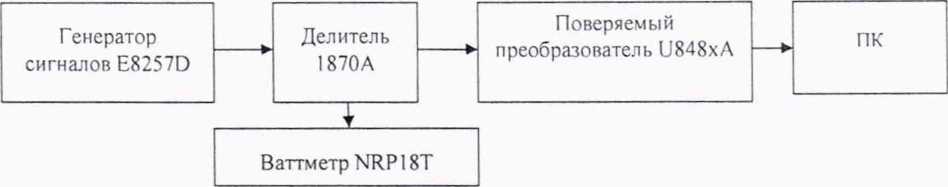

8.4.1.2 Определение погрешности зависящей от частоты, выполнять по схеме,
приведенной на рисунке 5.
Рисунок 5
В качестве эталонного ваттметра (далее - РЭЕМ) использовать калибраторы мощности СВЧ. в соответствии с таблицей 2.
-
8.4.1.3 Установить на генераторе сигналов частоту в соответствии с п. 8.4.1.1 и такой уровень мощности, чтобы мощность, измеряемая поверяемым преобразователем мощности, была от 0,5 до 2 мВт (по показаниям на ПК).
-
8.4.1.4 Ввести в блок РЭЕМ результаты измерений значений модуля и фазы коэффициента отражения поверяемого преобразователя, полученные в п. 8.3, для измерений мощности с учетом Г-коррекции.
-
8.4.1.5 Выключить СВЧ мощность на выходе генератора. Установить нулевые показания поверяемого преобразователя мощности.
Включить мощность на выходе генератора сигналов. Одновременно отсчитать показания мощности РЭЕМ Рэт и поверяемого преобразователя мощности Ртм (по показаниям на ПК).
Результаты измерений зафиксировать в рабочем журнале. Выключить мощность на выходе генератора сигналов.
р
-
8.4.1.6 Рассчитать отношение показаний ■ ''зч .
-
8.4.1.7 Выполнить п.п. 8.4.1.4, 8.4.1.5 еще два раза.
-
8.4.1.8 Выполнить п.п. 8.4.1.4 - 8.4.1.7 на всех частотах/для поверяемого преобразователя мощности, приведенных в п. 8.4.1.1.
-
8.4.1.9 Рассчитать среднее арифметическое значение отношения показаний
каждой частоты по формуле (3):
(3)
где i = 1,2, 3.
-
8.4.1.10 Рассчитать относительную погрешность измерений мощности, зависящей от частоты, на опорном уровне мощности 1 мВт - (0), в %, на каждой частоте по формуле (4):
< р \
' нзм
Л Л?г Л/.
(4)
-
8.4.1.1 I Результаты поверки считать положительными, если значения <5,Д0) находятся в пределах, приведенных в таблице 5.
Таблица 5 - Допустимые значения относительной погрешности измерений мощности, зависящей от частоты, преобразователей мощности U8481 A. U8485A. U8487A. U8488A
|
Г-------------------------------------------------- Диапазон частот/ |
Допустимые значения ^,(0) преобразователей мощности | |||||
|
8481А опция 100 |
8481 А опция 200 |
8485А опция 100 |
8485А опция 200 |
8487А опция 100 |
8488А опция 100 | |
|
от 0 до 10 МГц включ. |
- |
±2,7 |
— |
±2,5 |
— |
— |
|
св. 10 МГц до 6 ГГц включ. |
±1.3 |
±1,3 |
±1,7 |
±1,7 |
±2.1 |
±2,5 |
|
св. 6 до 14 ГГц включ. |
±1,5 |
±1,5 |
±2,0 |
±2,0 |
±2,1 |
±2.5 |
|
св. 14 до 18 ГГц включ. |
±1.7 |
±1,7 |
±2,0 |
±2,0 |
±2,1 |
±2,5 |
|
св. 18 до 26,5 ГГц включ. |
- |
— |
±3,0 |
±3,0 |
±2,3 |
±2,8 |
|
св. 26.5 до 33 ГГц включ. |
- |
— |
±3,5 |
±3,5 |
±3,0 |
±5,0 |
|
св. 33 до 40 ГГц включ. |
- |
— |
— |
— |
±3,0 |
±5,0 |
|
св. 40 до 45 ГГц включ. |
— |
- |
- |
- |
±4,0 |
±5,0 |
|
св. 45 до 50 ГГц включ. |
— |
- |
— |
- |
±5,0 |
±5,0 |
|
св. 50 до 67 ГТц включ. |
- |
- |
- |
— |
— |
±5,5 |
В противном случае результаты проверки считать отрицательными и последующие операции не проводить.
8.4.2 Определение составляющей относительной погрешности измерений мощности преобразователей U8489A, зависящей от частоты
-
8.4.2.1 Определение относительной погрешности измерений мощности, зависящей от частоты, проводить на опорном уровне мощности I мВт на частотах f
-
- 50 МГц; от 250 МГц до 3 ГГц включ. с интервалом 250 МГц;
-
- свыше 3 ГГц до 18 ГГц включ. с интервалом 0,5 ГГц;
-
- свыше 18 ГГц до 67 ГГц включ. с интервалом 1 ГГц
-
- 69,0; 71,0; 73,0; 75,0; 77,0; 79,00; 80,0; 85,0; 90,0; 95,0; 100,0; 105,0; 110.0; 115,0; 120,0 ГГц.
-

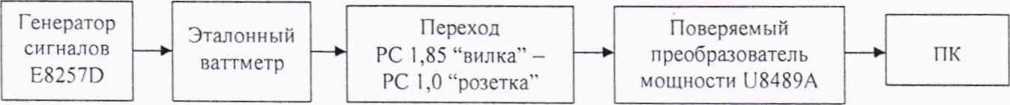

8.4.2.2 Определение составляющей погрешности, зависящей от частоты в диапазоне частот от 50 МГц до 67 ГГц включительно, выполнять по схеме, приведенной на рисунке 6.
Рисунок 6
В качестве эталонного ваттметра (далее - ЭВ) использовать калибратор мощности СВЧ. в соответствии с таблицей 2.
-
8.4.2.3 Установить на генераторе сигналов частоту/ в соответствии с п. 8.4.2.1 и такой уровень мощности, чтобы мощность, измеряемая поверяемым преобразователем мощности U8489A, была от I до 4 мВт.
-
8.4.2.4 Выключить мощность на выходе генератора сигналов. Установить нулевые показания приборов.
-
8.4.2.5 Ввести в блок измерений ЭВ полученные в п. 8.3 значения модуля и фазы коэффициента отражения преобразователя U8489A с переходом.
-
8.4.2.6 Включить мощность на выходе генератора сигналов. Одновременно отсчитать показания мощности ЭВ Рэт и поверяемого преобразователя мощности U8489A Р.
Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на выходе генератора сигналов.
-
8.4.2.7 Рассчитать отношение показаний .
-
8.4.2.8 Выполнить п.п. 8.4.2.6 - 8.4.2.7 еще два раза.
-
8.4.2.9 Выполнить п.п. 8.4.2.3 - 8.4.2.8 на частотах/от 50 МГц до 67 ГГц включительно, приведенных в п. 8.4.2.1
8.4.2.10 Рассчитать среднее арифметическое значение отношения показаний
для
каждой частоты по формуле (5):
(5)
I Л
8.4.2.11 Рассчитать относительную погрешность измерений мощности, зависящей от частоты в диапазоне от 50 МГц до 67 ГГц включительно, на опорном уровне мощности 1 мВт -<М®). в %, на каждой частоте по формуле (6):
( р
1 изм
р
к ГЭТ Jcr
ЭТ Jcr
--------- 1
эт Л
А/=
(6)
где |S21|‘ - модуль коэффициента передачи перехода.
-

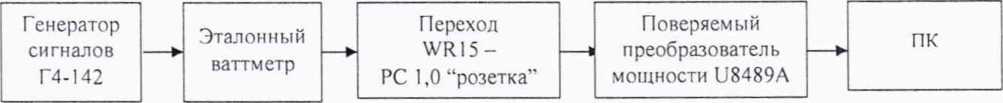

8.4.4.12 Определение относительной погрешности, зависящей от частоты, на опорном уровне мощности 1 мВт в диапазоне частот св 67 до 75 ГГц включительно выполнять по схеме, приведенной на рисунке 7.
Рисунок 7
В качестве эталонного ваттметра использовать прибор для поверки ваттметров Ml-25/2.
-
8.4.2.13 Установить на генераторе сигналов частоту 69 ГГц и такой уровень мощности, чтобы мощность, измеряемая поверяемым преобразователем мощности U8489A, была от 1 до 4 мВт.
-
8.4.2.14 Выключить мощность на выходе генератора сигналов.
-
8.4.2.15 Установить нулевые показания приборов.
-
8.4.2.16 Включить мощность на выходе генератора сигналов. Одновременно отсчитать показания мощности эталонного ваттметра /’эг и поверяемого преобразователя U8489A (по показаниям на ПК). Результаты измерений зафиксировать в рабочем журнале. Выключить мощность на выходе генератора сигналов.
р
-
8.4.2.17 Рассчитать отношение показаний .
Руг
-
8.4.2.18 Выполнить п.п. 8.4.2.16, 8.4.2.17 еще два раза.
-
8.4.2.19 Выполнить п.п. 8.4.2.13 - 8.4.2.18 на всех частотах 71.0; 73.0; 75.0 ГГц.
р
-
8.4.2.20 Рассчитать среднее арифметическое значение отношения показаний ■ ■■"--■■■ для
каждой частоты по формуле (5).
-
8.4.2.21 Рассчитать составляющую относительной погрешности измерений мощности, зависящей от частоты, на опорном уровне мощности 1 мВт в диапазоне частот св. 67 до 75 ГГц включительно Л, , (0), в %. на каждой частоте по формуле (6).
-

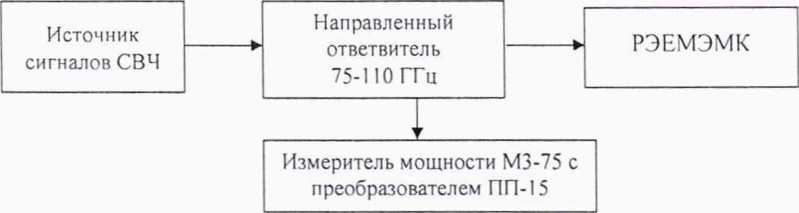

8.4.2.22 Определение относительной погрешности, зависящей от частоты, на опорном уровне мощности I мВт в диапазоне частот свыше 75 до 110 ГГц проводить в следующей последовательности.
Собрать схему, приведенную на рисунке 8.
В качестве эталона использовать рабочий эталон единицы мощности электромагнитных колебаний в диапазоне от 0.1 до 10 мВт в диапазоне частот от 0 до 220 ГГц 3.1.(далее -РЭЕМЭМК).
В качестве источника сигналов СВЧ на частоте 77 ГГц использовать генератор сигналов Г4-142, на частотах 79,00; 80,0; 85,0; 90,0; 95,0; 100,0; 105,0; 110,0 ГГц использовать модуль расширения частотного диапазона ZVA-Z110.
Рисунок 8
-
8.4.2.23 Подготовить источник сигналов СВЧ к измерениям.
Установить на выходе источника сигналов СВЧ частоту в соответствии с п. 8.4.2.22 и такой уровень, чтобы мощность, измеряемая РЭЕМЭМК, была не менее 1 мВт.
-
8.4.2.24 Выключить мощность на выходе источника сигналов СВЧ.
Установить нулевые показания РЭЕМЭМК.
-
8.4.2.25 Включить мощность на выходе источника сигналов СВЧ.
Одновременно отсчитать показания Рзт РЭЕМЭМК и показания N| опорного измерителя мощности МЗ-75 с преобразователем ПП-15 (далее - МЗ-75).
Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на выходе источника сигналов СВЧ.
-
8.4.2.26 Выполнить п.п. 8.4.2.24, 8.4.2.25 еще два раза.
-
8.4.2.27 Выполнить п.п. 8.4.2.23 - 8.4.2.25 на частотах, приведенных в п. 8.4.2.22.
-

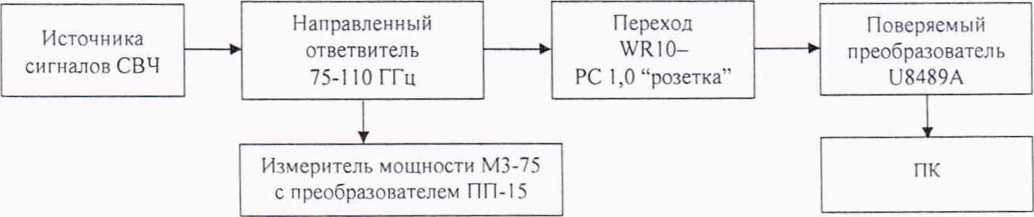

8.4.2.28 Собрать схему, приведенную на рисунке 9. Подключить к выходу направленного ответвителя переход PC l,0-WR10 и поверяемый преобразователь U8489A вместо РЭЕМЭМК по схеме, приведенной на рисунке 9.
Рисунок 9
-
8.4.2.29 Подготовить источник сигналов СВЧ к измерениям.
Установить на выходе источника сигналов СВЧ частоту в соответствии с 8.4.2.22 и такой уровень мощности, чтобы мощность, измеряемая преобразователем U8489A, была не менее 1 мВт.
-
8.4.2.30 Выключить мощность на выходе источника сигналов СВЧ. Установить нулевые показания приборов.
-
8.4.2.31 Включить мощность на выходе источника сигналов СВЧ.
Одновременно отсчитать показания поверяемого преобразователя мощности U8489A Р и показания N2 опорного измерителя мощности МЗ-75.
Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на выходе источника сигналов СВЧ.
-
8.4.2.32 Выполнить п. 8.4.2.31 еще два раза.
-
8.4.2.33 Выполнить п.п. 8.4.2.29 - 8.4.2.32 на всех частотах, приведенных в п. 8.4.2.22.
P-N.
N -Р
yv2 ГЭТ
-
8.4.2.34 Рассчитать отношение показаний
-
8.4.2.35 Рассчитать среднее арифметическое значение отношения показаний для каждой
частоты по формуле (7):
-1
^37-
(7)
где i = 1,2, 3.
-
8.4.2.36 Рассчитать относительную погрешность измерений мощности, зависящей от частоты, на опорном уровне мощности 1 мВт в диапазоне частот св. 75 до 110 ГГц включительно - (О), в %, на каждой частоте по формуле (8):
1 -2-|C3|-|C|-cos(^3 + ф)
1-2-|Гэ|-|Г.э»|’С05(^э+^эя)
где |Сз1-
- модуль и фаза эффективного коэффициента отражения выхода направленного ответвителя, определяемый в соответствии с приложением Б;
|Г|. (р - модуль и фаза коэффициента отражения входа поверяемого преобразователя U8489A с переходом волноводно-коаксиальным PC I.0-WR10, измеренные в п. 8.3;
|ГЭЯ|, (p3R - модуль и фаза коэффициента отражения входа 3.1 .ZZT.0288.2018;
|\2|1 - модуль коэффициента передачи перехода волноводно-коаксиального PC l,0-WR10.
-

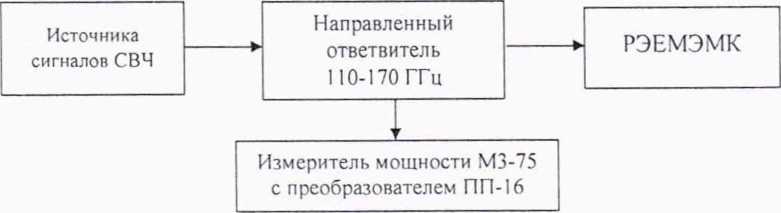

8.4.2.37 Определение относительной погрешности, зависящей от частоты, на опорном уровне мощности 1 мВт в диапазоне частот свыше 110 до 120 ГГц включительно выполнять в следующей последовательности.
Собрать схему, приведенную на рисунке 10. В качестве эталона использовать РЭЕМЭМК. В качестве источника сигналов СВЧ использовать модуль расширения частотного диапазона ZVA-Z170.
Рисунок 10
-
8.4.2.38 Подготовить источник сигналов СВЧ к измерениям.
Установить на выходе источника сигналов СВЧ частоту 115 ГГц и такой уровень мощности, чтобы мощность, измеряемая РЭЕМЭМК, была не менее 0.1 мВт.
-
8.4.2.39 Выключить мощность на выходе источника сигналов СВЧ.
Установить нулевые показания РЭЕМЭМК.
-
8.4.2.40 Включить мощность на выходе источника сигналов СВЧ.
Одновременно отсчитать показания Рэт РЭЕМЭМК и показания N| опорного измеритель мощности МЗ-75 с приемным преобразователем ПП-16 (далее - ваттметр МЗ-75).
Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на выходе генератора сигналов.
-
8.4.2.41 Выполнить п. 8.4.2.40 еще два раза.
-
8.4.2.42 Выполнить п.п. 8.4.2.38 - 8.4.2.41 на частоте 120 ГГц.
-

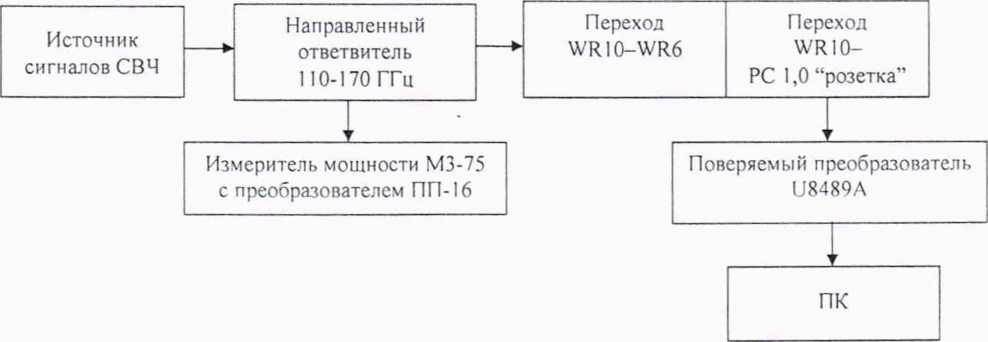

8.4.2.43 Собрать схему, приведенную на рисунке 11.
Подключить к выходу направленного ответвителя волноводно-волноводный переход WR10-WR6 из состава РЭЕМЭМК, переход PC 1.0-WR10 и поверяемый преобразователь U8489A по схеме, приведенной на рисунке 11.
Рисунок I 1
-
8.4.2.44 Подготовить источник сигналов СВЧ к измерениям.
Установить на выходе источника сигналов СВЧ частоту 115 ГГц и такой уровень мощности, чтобы мощность, измеряемая поверяемым преобразователем U8489A, была от I до 4 мВт.
-
8.4.2.45 Выключить мощность на выходе источника сигналов СВЧ. Установить нулевые показания приборов.
-
8.4.2.46 Включить мощность на выходе источника сигналов СВЧ.
Одновременно отсчитать показания поверяемого преобразователя U8489A Р и показания N; опорного ваттметра МЗ-75.
Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на выходе источника сигналов СВЧ.
-
8.4.2.47 Выполнить п. 8.4.2.46 еще два раза.
-
8.4.2.48 Выполнить п.п. 8.4.2.44 - 8.4.2.47 на частоте 120 ГГц.
Р-У,
N -Р 1 1 гэт
-
8.4.2.49 Рассчитать отношение показаний
-
8.4.2.50 Рассчитать среднее арифметическое значение отношения показаний для каждой частоты по формуле (9):
И.А) =у1ГЛ.А), (9)
1Л, P3T)rr Рэг[
где i = 1,2. 3.
-
8.4.2.51 Рассчитать относительную погрешность измерений мощности, зависящей от частоты, на опорном уровне мощности 1 мВт в диапазоне частот св. 110 до 120 ГГц включительно (0), в %, на каждой частоте по формуле (10) направленного ответвителя, определяемый в соответствии с приложением Б:
где
р
‘ ЭТ Jcp
!-2-|Гэ|-|/~| cos(ff3+ р) . ,-г.
1-2-|Гэ|-|Гэя|-со5(^+¥>м)'1 !l1' '' 21
(Ю)
модуль и фаза эффективного коэффициента отражения выхода
|Г|, ср - модуль и фаза коэффициента отражения входа поверяемого преобразователя U8489A с переходами, измеренные в п. 8.3;
|/~э«1• <Рэн ~ модуль и фаза коэффициента отражения входа РЭЕМЭМК;
I I2 I I2
'52i|t. |S2I| - модули коэффициента передачи переходов волноводно-коаксиального PC
I.0-WRI0 и волноводно-волноводного WR10-WR6.
-
8.4.2.52 Результаты поверки считать положительными, если значения находятся в пределах:
-
- ±2,5 % на частотах от 50 МГц до 18 ГГц включ.;
-
- ±2,8 % на частотах св. 18 до 26.5 ГГц включ.;
-
- ±4,5 % на частотах св. 26,5 до 50 ГГц включ.;
-
- ±5,9 % на частотах св. 50 ГГц до 67 ГГц включ;
-
- ±6,5 % на частотах св. 67 ГГц до 95 ГГц включ.;
-
- ±8.0 % на частотах св. 95 ГГц до 120 ГГц включ.
В противном случае результаты проверки считать отрицательными и последующие операции не проводить.
-
8.4.3 Определение составляющей относительной погрешности измерений мощности в диапазоне измерений мощности
-
8.4.3.1 Определение составляющей относительной погрешности измерений мощности, зависящей от измеряемой мощности в диапазоне измерений минус 1 дБ (1 мВт) до плюс 20 дБ (1 мВт) включительно (от 0.8 до 100 мВт) выполнять относительно опорного уровня I мВт (I мВт).
-
8.4.3.2 Измерения выполнять в соответствии со схемой измерений, приведенной на рисунке 12.
-
8.4.3.3 Установить на генераторе сигналов E8257D частоту выходного сигнала I ГГц.
-
8.4.3.4 Провести установку нуля на поверяемом преобразователе.
Рисунок 12
-
8.4.3.4 Включить мощность на генераторе сигналов E8257D и установить такую выходную мощность, чтобы показания поверяемого преобразователя были близки к 20 дБ (I мВт) (по показаниям на ПК).
-
8.4.3.5 Одновременно отсчитать показания поверяемого преобразователя мощности Г*
и показания ваттметра NRP18T р^'"'. Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на генераторе сигналов E8257D.
-
8.4.3.6 Выполнить п.п. 8.4.2.2.4, 8.4.2.2.5 и не менее 4 раз (п > 4).
-
8.4.3.7 Рассчитать среднее значение разности показаний поверяемого преобразователя и ваттметра NRP18Т А20 по формуле (11):
(Н)
где i = 1. 2. 3. ... , п.
Результаты расчета фиксировать в рабочем журнале.
-
8.4.3.8 Включить мощность на генераторе сигналов E8257D и установить на выходе генератора сигналов E8257D такую выходную мощность, чтобы показания поверяемого преобразователя были близки к 0 дБ (1 мВт).
-
8.4.3.9 Одновременно отсчитать показания поверяемого преобразователя ’ и показания ваттметра NRP18Т Р'. Результаты измерений зафиксировать в рабочем журнале.
Выключить мощность на генераторе сигналов E8257D.
-
8.4.3.10 Выполнить п.п. 8.4.2.2.8. 8.4.2.2.9 не менее 4 раз (и >4).
-
8.4.3.11 Рассчитать среднее значение разности показаний поверяемого преобразователя и ваттметра NRP18Т Ая по формуле (12):
(12)
где i = 1,2, 3,... , п.
Результаты расчета фиксировать в рабочем журнале.
-
8.4.3.12 Рассчитать значение составляющей погрешности в диапазоне измерений мощности <52Ort/i„(©), в %. по формуле (13):
<5Мм.(®)=(101А!"-А"'',°- 1) -ЮО
(13)
Результаты расчета фиксировать в рабочем журнале.
8.4.3.16 Результаты поверки считать положительными, если значение находятся
в пределах ±0.6 %.
В противном случае результаты поверки считать отрицательными.
9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
9.1 Преобразователь мощности признается годным, если в ходе поверки все результаты поверки положительные.
-
9.2 На преобразователь мощности, признанный годным, выдается свидетельство о поверке установленной формы.
Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
-
9.3 Преобразователь мощности, имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается Извещение о непригодности к применению с указанием причин непригодности.
О.В.Каминский
И.П. Чирков
Начальник НИО-1 ФГУП «ВНИИФТРИ»
Начальник отдела 11 ФГУП «ВНИИФТРИ»
23
