Методика поверки «Тахеометры электронные Trimble C5 HP» (МП АПМ 35-20)

УТВЕРЖДАЮ

Г енеральный директор то прогресс - М»

ответе

. С. Никитин

Государственная система обеспечения единства измерений

Тахеометры электронные Trimble С5 HP

МП АПМ 35-20

Г. Москва

2020 г.

Настоящая методика поверки распространяется на тахеометры электронные Trimble С5 HP, производства Nikon-Trimble Со., Ltd., Япония (далее - тахеометры), и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 -

Допускается применять друтие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационною документацию на тахеометры, и аттестованные в качестве поверителя средств измерений в установленном порядке.

4 Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплоатационной документации на тахеометры, правилам по технике безопасности, действутощим на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., №2/21).

5 Условия поверки

• 5.1 При проведении поверки должны соблюдаться следующие условия измерений:

- температура окружающей среды, °C                    от минус 20 до плюс 50.

• 5.2 Полевые измерения (измерения на открытом воздухе) должны проводиться: при отсутствии осадков, порывов ветра, колебаний изображения в зрительной трубе и защите приборов от прямых солнечных лучей.

Тахеометр и средства поверки должны быть установлены на специальных основаниях (фундаментах), неподвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства измерений;

• - тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• - тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 часа.

7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра;

• - наличие комплектности согласно требованиям эксплуатационной докуъ1ентации, на тахеометр;

• - оптические системы должны иметь чистое и равномерно освещённое поле зрения.

Если хотя бы одно из перечисленных требований не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

7.2 Опробование

• 7.2.1 При опробовании должно быть установлено соответствие тахеометра следутощим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

• - плавность и равномерность движения подвижных частей;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных режимов и узлов;

• - дискретность отсчета измерений утлов и расстояний должны соответствовать эксплуатационной документации.

• 7.2.2 Идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным, приведённым в таблице 3.

  Таблица 3 - Идентификационные данные программного обеспечения
  Идентификационные данные (признаки)	Значение
  Наименование программного обеспечения	МПО Trimble С5 HP	Trimble Access
  Идентификационное наименование ПО	NTSystemSetupCE.cab	Trimble Access.exe
  Номер версии (идентификационный номер ПО), не ниже	3.1.0.4	2017.24
  Цифровой идентификатор ПО	90E9983F	7CAA30A1
  Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

Проверку идентификационных данных ПО проводить следуюшим образом:

Номер версии ПО «Trimble Access» отображается при старте программы. В качестве альтернативы, после запуска ПО «Trimble Access» необходимо в левом верхнем утлу экрана коснуться значка «Trimble» и в появившемся меню выбрать пункт «О программе»; номер версии ПО «Trimble Access» будет отображен в появившемся окне.

ПО «Trimble Access» также позволяет идентифицировать номер версии встроенного микропрограммного обеспечения (далее - «МПО Trimble С5 HP»). Для этого в главном экране модуля «Съёмка» необходимо нажать коснуться значка «Инструмент» и в появившемся меню выбрать пункт «Настройки инструтиента»; номер версии микропрограммного обеспечения будет отображен в появившемся окне.

Если хотя бы одно из перечисленных требований не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

• 7.3 Определение метрологических характеристик

7.3.1 Определение абсолютной и средней квадратической погрешностей измерений углов

Абсолютная погрешность и СКП измерений утлов определяется на универсальном коллиматорном стенде путем многократных измерений (не менее четырех циклов измерений, состоящих из измерений в положении «Крут право» (КП) и «Крут лево» (КЛ) горизонтального утла (90±30) ° и вертикального утла (более ±20°).

Абсолютная погрешность измерений (при доверительной вероятности 0,95) горизонтального и вертикального утлов вычисляется по формуле:

/7-1

где Д,7 - абсолютная погрешность измерений горизонтального (вертикального) утла,

\oj - значение горизонтального (вертикального) утла по универсальному коллиматорному стенду, взятое из свидетельства о поверке (сертификата о калибровке) на него,

V,y- значение горизонтального (вертикального) утла, по поверяемому тахеометру,

п - число измерений.

Средняя квадратическая погрешность измерений горизонтального и вертикального углов вычисляется по формуле:

rOv

V »

9

где mvi - средняя квадратическая погрешность измерений горизонтального (вертикального)утла. ";

Vi - разность между измеренным поверяемым тахеометром значением i-ro горизонтального (вертикального) утла и значением i-ro горизонтального (вертикального) утла по универсальному коллиматорному стенду, взятому из свидетельства о поверке на него,

п - число измерений.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений утлов не должны превышать значений, указанных в Приложении А к настояшей методике поверки.

Если требования п.7.3.1 не выполняются, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.

13.1 Определение абсолютной н средней квадратической погрешностей измерений расстояний

Абсолютная погрешность и СКП измерений расстояний определяются путём сличения с электронным тахеометром 2-го разряда по Государственной поверочной схеме хля координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 (далее - электронный тахеометр).

Необходимо провести многократно, не менее 5 раз, измерения не менее 3 значений расстояний, действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра и определены с помошью электронного тахеометра.

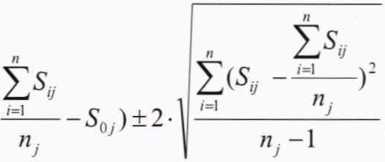

Абсолютная погрешность измерений (при доверительной вероятности 0,95) расстояний определяется по формуле:

Д5 =(

9

где - абсолютная погрешность измерений j-ro расстояния, мм;

Soj - номинальное значение j-ro расстояния, полуденное по электронному тахеометру;

S i j- полу'ченное значение j-ro расстояния i-м приёмом по поверяемому тахеометру; П/ - число приёмов измерений j-ro расстояния.

Средняя квадратическая погрешность измерений каждой линии вычисляется по формуле:

где iBg - средняя квадратическая погрещность измерения j-ro расстояния.

Значения абсолютной погрещности (при доверительной вероятности 0,95) и средней квадратической погрещности измерений расстояний должны соответствовать значениям, приведённым в Приложении А к настоящей методике поверки.

Если требования п.7.3.2 не выполняются, тахеометр признают непригодным к применению.

8 Оформление результатов поверки

• 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

• 8.2 При положительных результатах поверки прибор признают пригодным к применению и на него оформляется свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и ! или поверительного клейма.

• 8.3 При отрицательных результатах поверки прибор признают непригодным к применению и на него оформляется извещение о непригодности установленной формы с указанием основных причин.



  К.А. Ревин

Руководитель отдела ООО «Автопрогресс - М»

(Обязательное)

Таблица A.l -
