ООО "ПОЛИМАСТЕР"

СОГЛАСОВАНО

УТВЕРЖДАЮ

ИЗМЕРИТЕЛИ- СИГНАЛИЗАТОРЫ ПОИСКОВЫЕ ИСП - PM 1401K-01(PM1401GN)

МЕТОДИКА ПОВЕРКИ МРБ мп.

(взамен МП.МН 1321-2003)

1 ВВОДНАЯ ЧАСТЬ

  • 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки измерителей- сигнализаторов поисковых ИСП-РМ 1401 К-01 (PM1401GN), ИСП-РМ1401К-01А (PM1401GNA), ИСП-РМ 1401 К-01 АР (PM140IGNAP), ИСП-РМ 1401 К-01 В (PM1401GNB) ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ1401К-01 MP (PM140IGNMP) (далее -прибор) и соответствует Методическим указаниям МИ 1788 "Приборы дозиметрические для измерения экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки,", ГОСТ 8.355-79 «Радиометры нейтронов. Методы и средства поверки», а также рекомендациям МИ 2513-99 «Радиометры нейтронов. Методика поверки на установке типа УКПН (КИС НРД МБм)».

Поверка должна проводиться территориальными органами метрологической службы Госстандарта и органами, аккредитованными на проведение данных работ

Поверка прибора проводится при выпуске из производства, после ремонта и в процессе эксплуатации и хранения с периодичностью 12 месяцев.

  • 1.2 Первичной поверке подлежат приборы, выпускаемые из производства

  • 1.3 Периодической поверке подлежат приборы, находящиеся в эксплуатации или на хранении, через установленные межповерочные интервалы.

  • 1.4 Внеочередная поверка приборов проводится до окончания срока действия периодической поверки в следующих случаях:

  • - после ремонта приборов;

  • - при необходимости подтверждения пригодности приборов к применению;

  • - при вводе приборов в эксплуатацию, отправке (продажеПотребителю, а также перед передачей в аренду по истечении половины межповерочного интервала на них;

Внеочередная поверка приборов после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

  • 1.5 Поверка приборов должна проводиться органами метрологической службы Госстандарта или органами, аккредитованными на проведение данных работ.

Периодичность поверки приборов, находящихся в эксплуатации, - 12 мес.

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки должны быть проведены операции, указанные в це 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Определение метрологических характеристик:

- определение допускаемой основной относительной погрешности измерения мощности амбиентного

8.3.1

Да

Да

эквивалента дозы Н *(10) (далее по тексту - МЭД) фотонного излучения;

- определение чувствительности прибора к нейтронному излучению по быстрым нейтронам

8.3.2

Да

Д^>"'

//О/ Отде.1 научит

инфор -.гиии и Нормативном докумгнгаци« j

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки с характеристиками, указанными в таблице 2.

Таблица 2

Наименование эталонных и вспомогательных средства поверки

Основные метрологические и технические характеристики

Номер пункта методики при

первичной поверке

периодической поверке

1

2

3

4

Эталонная поверочная дозиметрическая установка по ГОСТ 8.087-2000 с набором источников 137Сз

Диапазон измерения МЭД от 0,1 мкЗв/ч до 10 Зв/ч. Погрешность аттестации установки не более ± 6 % при доверительной вероятности 0,95.

8.3.1

8.3.1

Установка поверочная нейтронного излучения по ГОСТ 8.521-84 с комплектом эталонных нейтронных Pu-a-Ве радионуклидных источников 1-го разряда, создающая коллимированное поле нейтронов

Аттестованная по МЭД нейтронного излучения в диапазоне от 5- 1О'10 до 10'1 2 Sv/s. Погрешность аттестации эталонных источников не более ± 9 % при доверительной вероятности 0,95.

8.3.2

8.3.2

Термометр

Цена деления 1° С. Диапазон измерения температуры от 10 до 40° С

6.1

6.1

Барометр

Цена деления 1 кПа. Диапазон измерения атмосферного давления от 60 до 120 кПа. Основная погрешность не более 0,2 кПа

6.1

6.1

Измеритель влажности

Диапазон измерения относительной влажности воздуха ог 30 до 90 %. Погрешность измерения не более ± 5 %

6.1

6.1

Дозиметр гамма- излучения

Диапазон измерения МЭД внешнего гамма - фона от 0,1 до 10 мкЗв/ч. Допускаемая основная относительная погрешность измерения не более ± 20 %

6.1

6.1

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве государственных поверителей в установленном порядке.

      ети в

      радиа

      Отдал няуч технический информации и нормативной документации

онной безопасности (ОСП-2002)» и СанПин №213 от 28.12 2012 г. «Требования к радиационной безопасности».

  • 5.3 Процесс поверки должен быть отнесен к работе с особо вредными условиями труда.

  • 6 УСЛОВИЯ ПОВЕРКИ

    • 6.1 Поверку прибора необходимо проводить в нормальных климатических условиях:

температура окружающей среды относительная влажность воздуха атмосферное давление внешнее фоновое гамма-излучение

(20 ± 5) ° С;

60 (+20:- 30) %;

101,3 (+5,4;-15,3) кПа;

не более 0,2 мкЗв/ч

  • 7 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - изучить "Руководства по эксплуатации" (РЭ) на приборы;

  • - подготовить прибор ИСП-РМ 1401 К-01 (PM1401GN) к работе, как указано в разделе

  • 2.1 РЭ на прибор;

  • - подготовить приборы ИСП-РМ 1401 К-01 A (PM1401GNA), ИСП-РМ1401К-01В (PM1401GNB), ИСГ1-РМ1401 К-01 АР (PM1401GNAP) к работе, как указано в разделе 5.1 РЭ на приборы,

  • - подготовить приборы ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ 1401 К-0 IMP (PM1401GNMP) к работе, как указано в разделе 5.1 РЭ на приборы;

  • - подготовить средства измерений и вспомогательное оборудование к поверке в соответствии с их технической документацией.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 8.1 При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

  • - соответствие комплектности поверяемого прибора требованиям РЭ;

  • - наличия в РЭ отметки о первичной поверке или свидетельства о последней поверке;

  • - наличие четких маркировочных надписей на приборе;

  • - отсутствие загрязнений, механических повреждений, влияющих на работу прибора.

  • 8.2 При проведении опробования необходимо:

  • - проверить работоспособность прибора ИСП-РМ 1401 К-01 (PM1401GN), как указано в разделах 2.1.2, 2.1.3 РЭ на прибор;

  • - проверить работоспособность приборов ИСП-РМ 1401 К-01 A (PM1401GNA), ИСП-РМ1401К-01В (PM1401GNB), ИСП-РМ1401К-01АР (PM1401GNAP) к работе, как указано в разделе 5.1.2, 5.2 РЭ на приборы;

  • - проверить работоспособность приборов ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ1401К-01МР (PM1401GNMP) к работе, как указано в разделе 5.1.2, 5.2 РЭ на приборы.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

  • 1) включить прибор. После окончания тестирования включить режим измерения МЭД,

  • 2) разместить прибор на поверочной дозиметрической установке с источником гамма-излучения l37Cs так, чтобы лицевая панель прибора была обращена к источнику излучения, а ось потока излучения проходила через геометрический центр гамма- детектора. Геометрический центр гамма- детектора отмечен знаком “х” на корпусе прибора ив РЭ;

    с 1 ЛЙ1

    jj *1». 'V J W ,(Uhb •

/'о/

V ’й9.. •

  • 3) через время не менее 200 с, после размещения на поверочной дозиметрической установке и с интервалом не менее 15 с считать пять результатов измерения МЭД внешнего фона гамма-излучения (далее по тексту - гамма-фона) и рассчитать среднее значение МЭД гамма- фона, мкЗв/ч, по формуле

Ж=|£н«.           о э

где Нф, - i-oe измеренное значение МЭД гамма- фона, мкЗв/ч;

Нф - среднее значение МЭД гамма- фона, мкЗв/ч;

  • 3) установить прибор в контрольной точке, совпадающей с геометрическим центром

детектора, в которой эталонное значение МЭД Hoj, равное 0,80 мкЗв/ч;

  • 4) через время не менее 200 с после начала облучения и с интервалом не менее 15 с считать пять результатов измерения МЭД и рассчитать среднее значение МЭД, по формуле

Hi = “LHjb                   (2)

3i=l

где Н ji - i-oe измеренное значения МЭД в j - ой поверяемой контрольной точке, мкЗв/ч;

Hj - среднее измеренное значение МЭД в j - ой поверяемой контрольной точке, мкЗв/ч;

  • 5) для прибора модификации ИСП-РМ1401 К-01 (PM1401GN) пункт 4) повторить для

контрольных точек, в которых эталонное значение МЭД, Hoj, равно 8,0 и 30,0 мкЗв/ч.

Для приборов модификации ИСП-РМ 1401 К-01 A (PM1401GNA), ИСП-РМ 1401 К-01 В (PM1401GNB), ИСП-РМ 1401 К-01 АР (PM1401GNAP) пункт 4) повторит для контрольных

точек, в которых эталонное значение МЭД Но,, равно 8,0 и 50,0 мкЗв/ч.

Для приборов модификации ИСП-РМ 1401К-01М (PM1401GNM), ИСП-РМ 1401К-01 MP (PM1401GNMP) пункт 4) повторит для контрольных точек, в которых эталонное значение МЭД, Hoj, равно 8,0; 80,0; 800,0 и 8000 мкЗв/ч;

  • 6) для приборов модификации ИСП-РМ 1401 К-01 (PM1401GN), ИСП-РМ 1401 К-01 А (PM1401GNA), ИСП-РМ 1401 К-01 В (PM1401GNB), ИСП-РМ 1401 К-01 АР (PM140IGNAP) проверить нахождение среднего значения показаний HjB каждой поверяемой контрольной точке в пределах, определяемых по формуле

• • • • • •

(3)

Hoj -о,3 Hoj <(Н;-Нф)< HOj +0,3Hoj-

где Hoj -эталонное значение МЭД в проверяемой точке, мкЗ/ч.

Для прибора модификации ИСП-РМ1401К-01М (PM1401GNM), ИСП-РМ 1401 К-0 IMP процентах, в

(PM1401GNMP) вычисляют относительную погрешность измерения, Qj, в каждой поверяемой контрольной точке, по формуле

(4)

х 100 >

HOJ

где Но, - эталонное значение МЭД в контрольной поверяемой точке,

Отдел научнотехническом ниформамим и нормативном документапин

Hj - среднее значение МЭД в контрольной поверяемой точке, мкЗв/ч;

Нф - среднее значение МЭД фона, мкЗв/ч;

8) для прибора модификации ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ 1401К-01МР (PM1401GNMP) рассчитывают доверительные границы допускаемой основной относительной погрешности измерения МЭД, 5, %, при доверительной вероятности 0,95 по формуле

(5)

где Qo - погрешность дозиметрической установки, %;

Qj - относительная погрешность измерения Qj, %, в j-ой контрольной поверяемой точке.

Результаты поверки приборов модификации ИСП-РМ 1401 К-01 (PM1401GN), ИСП-РМ1401К-01А (PM1401GNA), ИСП-РМ1401К-01В (PM1401GNB), ИСП-РМ 1401 К-01 АР (PM1401GNAP) считают положительными, если среднее значение показаний в каждой проверяемой точке находится в пределах значений, определяемых по формуле (3).

Результаты поверки приборов модификации ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ 1401 К-0 IMP (PM1401GNMP) считают положительными, если значения доверительных границ допускаемой основной относительной погрешности измерения МЭД, 5, рассчитанные по формуле (5) для всех поверяемых точек не превышают пределов допускаемой основной относительной погрешности измерения МЭД, 8ДОп- = ± 20 %.

  • 8.3.2 Определение чувствительности прибора к нейтронному излучению по быстрым нейтронам провести в следующей последовательности:

  • 1) включить прибор и установить режим поиска;

  • 2) расположить поверяемый прибор на градуировочной скамье поверочной установки на специальной передвижной каретке так, чтобы геометрический центр нейтронного детектора находился на оси симметрии коллимированного пучка нейтронов с точностью ± 5 мм, причем лицевая сторона прибора должна быть обращена к радионуклидному источнику нейтронов. Геометрический центр нейтронного детектора отмечен знаком “х” на корпусе приборов и в РЭ.

Примечание - При поверке прибора за эффективный центр принимают геометрический центр нейтронного детектора;

  • 3) установить на лицевую поверхность контейнера-замедлителя плоский кадмиевый экран толщиной 1 мм и диаметром не менее 300 мм;

  • 4) в точке расположения геометрического центра детектора поверяемого прибора должно быть эталонное значение плотности потока нейтронов такой величины, чтобы показания прибора составляли от 0,5 до 0,8 конечного значения диапазона скорости счета;

  • 5) через время не менее 60 с после начала облучения с интервалом не менее 15 с снимают по пять показаний прибора и рассчитывают среднее значение Ncp по формуле

    где Nj - i -ое показание скорости счета;

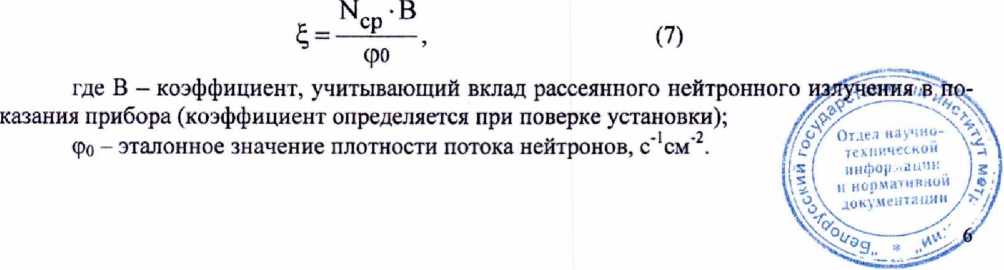

    6) чувствительность прибора к быстрым нейтронам определяют по формуле

5

Результаты поверки считают положительными, если чувствительность прибора к нейтронному излучению по быстрым нейтронам > 0,1 имп.-см2.

  • 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

    • 9.2 При положительных результатах первичной поверки в паспорте (раздел «Свидетельство о приемке») ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

    • 9.3 При положительных результатах очередной поверки или поверки после ремонта на прибор выдается свидетельство установленной формы о поверке (в соответствии с ТКП 8.003-2011, приложение Г) и в паспорте (раздел «Особые отметки») ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

    • 9.4 При отрицательных результатах поверки приборы к применению не допускаются. На них выдается извещение о непригодности (в соответствии с ТКП 8.003-2011, приложение Д) с указанием причин непригодности. При этом оттиск клейма поверителя подлежит погашению, а свидетельство аннулируется.

Разработчик: ООО "Полимастер"

Разработали: <-'"Вед инженер НТО П. Н. Билинский " / "   0 2     2013 г.

Главный конегру

ктор разработки С. М. Климович

O/L- 2013 г.

Приложение А

ПРОТОКОЛ №__

поверки измерителя- сигнализатора поискового ИСП-РМ1401 К-01_ (PM1401GN_) зав. №

принадлежащего

Поверка проводилась

Поверка проводилась в нормальных климатических условиях при Т=_____; Р=_____

ГПа, относ, вл.____%, гамма-фон_____мкЗв/ч согласно методике МП_______, изложен

ной в "Руководстве по эксплуатации" прибора, МИ 1788, на дозиметрической поверочной установке_______________________________________________________________________

_                                          ..... -___________ 5

на установке поверочной нейтронного излучения__________________________

с использованием вспомогательных средств измерений (СИ).

Вспомогательные СИ и оборудование

Таблица А. 1

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

Секундомер. Цена деления 0,1 с.

Дозиметр. (Основная погрешность не более ±15%)

Диапазон измерения МЭД по линии 137Cs в коллимированном излучении для приборов модификации;

-ИСП-РМ 1401 К-01 (PM1401GN) от 0,1 до 40,0 мкЗв/ч:

- ИСП-РМ 1401 К-01 A (PMI401GNA), ИСП-РМ 1401 К-01 В (PM1401GNB), ИСП-РМ1401К-01 АР (PM1401GNAP) от 0,1 до 70,0 мкЗв/ч:

Диапазон измерения МЭД для приборов модификации ИСП-РМ 1401 К-01М (PM1401GNM), ИСП-РМ 1401 К-0 IMP (PM1401GNMP) от 0,1 мкЗв/ч до 9999 мкЗв/ч.

Пределы допускаемой основной относительной погрешности измерения МЭД приборов модификации ИСП-РМ 1401 К-01 (PM1401GN), ИСП-РМ 1401 К-01 A (PM1401GNA), ИСП-РМ 1401 К-01 В (PM1401GNB), ИСП-РМ 1401 К-01 АР (PM1401GNAP) не превышают ± 30 %,

Пределы допускаемой основной относительной погрешности измерения МЭД приборов модификации ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ 1401 К-0 IMP (РМ1401GNMP) не превышают ± 20 %,

Чувствительность приборов к нейтронному излучению по быстрым нейтронам 4  0,1

имп.-см2

1      Внешний      осмотр____________________________________________

2 Опробование и проверка работоспособности

3 Определение метрологических характеристик:

  • 3.1 Определение основной относительной погрешности измерения МЭД

  • 3.1.1 Определение основной относительной погрешности измерения МЭД для приборов модификации ИСП-РМ 1401 К-01 (PM1401GN), ИСП-РМ 1401 К-01 A (PM140IGNA), ИСП-РМ1401 К-01 В (PM1401GNB), ИСП-РМ 1401 К-01 АР (PM1401GNAP)

Таблица А.2

Эталонное значение, Hoj , мкЗв/ч

Источник

№___,

R, см

Показания прибора

Измеренное значение, мкЗв/ч

Hj-Нф

Допускаемое значение, мкЗв/ч

Hoj ± 0,3 Hoj

Н ji , мкЗв/ч

Hj, мкЗв/ч

фон

0,8

8,0

30,0

50,0

3.1.1.2 Определение основной относительной погрешности измерения МЭД для приборов модификации ИСП-РМ 1401 К-0 IM (PM1401GNM), ИСП-РМ 1401 К-0 IMP (PM1401GNMP),

Таблица А.З

Эталонное значение, Hoj , мкЗв/ч

Источник №___,

R, см

Показания при-

• бора, Hji, мкЗв/ч

Среднее зпаче-

«

ние, Hj, мкЗв/ч

Доверительные границы допускаемой погрешности, 8, %

Пределы допускаемой погрешности, 5 доп 1 %

фон

0,8

8,0

80,0

800,0

8000,0

3.2 Определение чувствительности прибора к нейтронному излучению по быстрым нейтронам.

Таблица А.З

Эталонное значение плотности потока, фо, с'1 см'2

№ ист

Показания прибора,

Ni, с*1

Среднее

значение показаний,

Nep, с'1

Коэф-фици-ент, В

Чувствительность,

имп см2

R, см

Измеренное

значение

Допускаемое значение, не менее

0,1

Выводы:______________________________________________________________.

Свидетельство (изв.) ___________________________ от "____1

Госповеритель_____от "____’

1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2

  • 5.1 По степени защиты от поражения электрическим током прибор соответствует оборудованию класса III ГОСТ 12.2.091-2002

  • 5.2 При проведении поверки должны быть соблюдены требования безо ответствии с СанПиН 2.6.1.8-8-2002 «Основные санитарные правила обесп^с
