УТВЕРЖДАЮ

ФГУП «ВНИИМ

елеева»

.В. Гоголинский

?Ш£|Л*ЕЛЬ ДИРЕКТОРА

Е.п. КРИВЦОВ Доверенность Я» 14 от 25 января 2017г.

Система контроля, управления и регистрации стенда ВХГР

Методика поверки МП-206-0029-2016

Руководитель отдела 206

А.Н. Пронин «Щ //£     2016 г.

г. Санкт-Петербург 2016 г.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (обязательное) Таблица подключения первичных преобразователей (датчиков) и средств поверки к линиям связи со шкафом СКУиР.

ПРИЛОЖЕНИЕ Б (обязательное) Схемы подключения средств поверки к линиям связи со шкафом СКУиР.

ПРИЛОЖЕНИЕ В (рекомендуемое) Форма протокола поверки

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки системы контроля, управления и регистрации стенда ВХГР (далее - СКУиР) и устанавливает методику ее первичной и периодической поверок.

  • 1.2 Измерительные каналы (далее - ИК) СКУиР подлежат первичной поверке при вводе в эксплуатацию или после ремонта и периодической в процессе эксплуатации.

Перечень ИК СКУиР и их метрологические характеристики приведены в таблице 1.

  • 1.3 ИК СКУиР подвергаются покомпонентной (поэлементной) поверке: демонтированные первичные измерительные преобразователи - в лабораторных условиях; вторичная часть -комплексный компонент, включая линии связи, - на месте установки СКУиР.

  • 1.4 Допускается проведение поверки отдельных ИК из состава СКУиР и в сокращенном объеме их диапазонов измерений, с обязательным указанием в свидетельстве о поверке и (или) формуляре информации об объеме проведенной поверки.

  • 1.5  Входящие в состав СКУиР первичные измерительные преобразователи должны быть поверены и иметь действующие свидетельства о поверке.

  • 1.6 Интервал между поверками - 2 года.

В таблице 1 и далее в настоящей МП использованы следующие сокращения:

ВП - верхний предел диапазона измерений;

ДИ - диапазон измерений;

СИ - средства измерений;

СС - система стабилизации;

БИАО - бак имитатор агрегатного отсека;

КА - контактный аппарат;

ПГС - парогазовая смесь.

Таблица 1- Метрологические характеристики измерительных каналов СКУиР

Наименование ИК

Обозначение ИК

Диапазон измерений

Пределы допускаемой погрешности

ИК давления и перепада давления

Давление пара высокого давления в парогенераторе

Р1

от 0 до 2,5 МПа

±1,5%отВП

Давление в 1 канале СС

РЗ

от 0 до 250 кПа

±1,5 % отВП

Давление во 2 канале СС

Р4

от 0 до 250 кПа

±1,5 % отВП

Давление на выходе насоса душирования

Р5

от 0 до 0,6 МПа

±1,5 %отВП

Давление в БИАО

Р9

от 0 до 250 кПа

±1,5 %отВП

Давление пара высокого давления перед БИАО

Р17

от 0 до 2,5 МПа

±1,5 % от ВП

Давление столба воды на дно БИАО

L2

от 0 до 25 кПа

±2,0 % от ВП

Перепад давления на КА

API

от 0 до 20 кПа

±1,5 % отВП

Перепад давления на дросселе эжектора 1

ДР2

от 0 до 250 кПа

±1,5 % отВП

Перепад давления на дросселе эжектора 2

АРЗ

от 0 до 250 кПа

±1,5 % отВП

Наименование ИК

Обозначение ИК

Диапазон измерений

Пределы допускаемой погрешности

ИК температуры (с термопреобразователями сопротивления)

Температура ПГС в БИАО

2 точка

Т4

от 0 до 250 °C

±0,6 % от ВП

Температура дупшрующей воды

Т7

от 0 до 250 °C

±0,6 % от ВП

ИК температуры i

с преобразователями термоэлектрическими)

Температура стенки СС 1 точка

Т5

от Одо 1000 °C

±2,0 % от ВП

Температура стенки СС 2 точка

Тб

от 0 до 1000 °C

±2,0 % от ВП

Температура на выходе из КА

Т16

от Одо 1000 °C

±2,0 % от ВП

Температура на выходе из КА

Т17

от Одо 1000 °C

±2,0 % от ВП

ИК температуры (с термопреобразователями универсальными)

Температура пара высокого давления в парогенераторе

ТО

от -50 до +500 °C

±1,0% от ДИ

Температура пара высокого давления перед БИАО

Т2

от -50 до +600 °C

±1,0 % от ДИ

Температура ПГС в БИАО 1 точка

ТЗ

от -50 до +350 °C

±1,0% от ДИ

ИК расхода жидкости и газа

Расход пара высокого давления

F1

от 0 до 54 м3

±3,0 % от ВП

Расход воды в системе душирования

F7

от Одо 18м3

±1,5 %отВП

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении первичной и периодической поверок должны выполнятся операции, указанные в таблице 2.

Таблица 2 - Операции поверки

Наименование операции

Раздел Методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение метрологических характеристик

3.1 Определение приведенной к ВП погрешности измерений ИК температуры (с термопреобразователями сопротивления). Количество ИК - 2

7.3.1

да

да

3.2 Определение приведенной к ВП погрешности измерений ИК температуры (с преобразователями термоэлектрическими). Количество ИК - 4

7.3.2

да

да

3.3 Определение приведенной к ДИ погрешности измерений ИК температуры (с термопреобразователями универсальными). Количество ИК - 3

7.3.3

да

да

3.4 Определение приведенной к ВП погрешности измерений ИК давления. Количество ИК - 6

7.3.4

да

да

3.5 Определение приведенной к ВП погрешности измерений ИК перепада давления.

7.3.5

да

да

Наименование операции

Раздел Методики поверки

Проведение операции

первичная поверка

периодическая поверка

Количество ИК - 4

3.6 Определение приведенной к ВП погрешности измерений ИК расхода жидкости и газа.

Количество ИК - 2

7.3.6

да

да

4 Проверка соответствия программного обеспечения СКУиР

7.4

да

да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться средства измерений (СИ), вспомогательные устройства и оборудование, указанные в таблице 3.

Таблица 3 - Средства поверки

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки и основные метрологические характеристики

Приме

чание

7.3.1-7.3.6

Калибратор унифицированных сигналов эталонный ИКСУ-2000, per. № 20580-06

1 ШТ.

7.3.3-7.3.6

Магазин сопротивлений Р4834-М1, per. № 52064-12

1 ПГГ.

Вспомогательное оборудование

6.5

Метеометр МЭС-202, per. № 25188-03

1 шт.

  • 3.2 При проведении поверки допускается применять СИ других типов, удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

  • 3.3 Используемые при поверке СИ и рабочие эталоны должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке (знак поверки).

  • 3.4 СИ и рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 6 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.3.019-80, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания СКУиР.

  • 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации СКУиР и настоящую МП, знающие принцип действия используемых средств измерений, освоившие работу с приборами и используемыми эталонами, имеющие достаточную квалификацию, прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и аттестованные в качестве поверителей.

ВНИМАНИЕ! Запрещается проведение измерений при отсутствии или неисправности заземления.

  • 5 УСЛОВИЯ ПОВЕРКИ

    • 5.1  Условия поверки СКУиР должны соответствовать условиям ее эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

Операции по всем пунктам настоящей методики проводят при соблюдении следующих нормальных условий:

температура окружающего воздуха, °C               от 10 до 35;

относительная влажность воздуха, %                 от 30 до 80;

атмосферное давление, кПа                          от 84,0 до 106,7.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Проверить наличие свидетельств (знаков поверки) о поверке СИ и рабочих эталонов.

  • 6.2 Средства поверки выдержать в условиях и в течение времени, установленных в нормативно-технической документации на эти средства.

  • 6.3 Подготовить к работе средства поверки (рабочие эталоны), перечисленные в таблице 3 МП, в соответствии с инструкциями и руководствами по их эксплуатации (паспортами).

  • 6.4 Подготовить к работе СКУиР в соответствии с указаниями руководства по эксплуатации ЛКВШ 15.802.0100.00 РЭ.

  • 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, относительная влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Проверить комплектность СКУиР согласно руководству по эксплуатации ЛКВШ 15.802.0100.00 РЭ.

    • 7.1.2 Проверить сохранность маркировок и пломб (пломбы считаются поврежденными, если нанесенную на них информацию невозможно прочитать без применения специальных средств и если пломбы не препятствуют доступу к узлам регулирования или элементам конструкции СКУиР).

    • 7.1.3 Проверить состояние линий связи, отсутствие механических повреждений.

    • 7.1.4 Проверить наличие действующих свидетельств о поверке (знаков поверки) первичных измерительных преобразователей.

    • 7.1.5   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

    • 7.2.1 Перед опробованием и определением метрологических характеристик (п. 7.3) поверяемого ИК необходимо осуществить отключение соответствующего первичного преобразователя (датчика) от линий связи, соединяющих его со шкафом СКУиР, с последующим подключением к этим линиям связи средств поверки. При проведении этих операций пользоваться сведениями, приведенными в приложениях А («Таблица подключения первичных преобразователей (датчиков) и средств поверки к линиям связи со шкафом СКУиР») и Б («Схемы подключения средств поверки к линиям связи со шкафом СКУиР») настоящей МП.

    • 7.2.2 Включить питание СКУиР согласно п. 2.2.3 ЛКВШ 15.802.0100.00 РЭ.

    • 7.2.3  Осуществить контроль работоспособности СКУиР согласно п. 2.3.1 ЛКВШ 15.802.0100.00 РЭ.

    • 7.2.4 Подать на вход поверяемого ИК два значения входного сигнала:

для ИК Т4, Т7 - значения сопротивления в диапазоне от 100 до 194 Ом;

для ИК Т5, Тб, Т16, Т17 - напряжение постоянного тока от в диапазоне от 0 до 41 мВ;

для остальных ИК - напряжение постоянного тока в диапазоне от 4,00 до 20,00 мА.

Контролировать изменение выходного сигнала.

Провести опробование всех измерительных каналов, подлежащих поверке.

  • 7.2.5 Результаты опробования считать положительными, если:

состояние индикаторов аппаратных средств диагностики соответствует указанному вп. 2.3.1 РЭ;

отсутствуют сообщения программных средств диагностики (видеокадр «Журнал событий») о выявленных неисправностях;

значения сигналов ИК, отображаемые в видеокадре «Аналоговые каналы», примерно соответствуют значениям сигналов, подаваемых при опробовании на вход соответствующих ИК.

  • 7.3 Определение метрологических характеристик

    • 7.3.1 Определение приведенной к ВП погрешности измерений ИК температуры (с термопреобразователями сопротивления)

      • 7.3.1.1 Определение абсолютной погрешности первичной части ИК (термопреобразователей сопротивления ТС-1088/1)

        • 7.3.1.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК термопреобразователей сопротивления ТС-1088/1, per. № 58808-14 (далее - датчики), проведенной по методике поверки, указанной в описании типа на датчики.

        • 7.3.1.1.2 За абсолютную погрешность прошедших поверку датчиков считать модуль пределов допускаемой абсолютной погрешности, °C, которые (в соответствии с описанием типа, паспортом и маркировкой датчика) для класса допуска АА, определяются по формуле ±(0,1 + 0,0017 111), где t - значение измеряемой температуры, °C.

Соответствующие значения абсолютной погрешности датчика Ata приведены в таблице 4.

  • 7.3.1.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ВП погрешности ИК

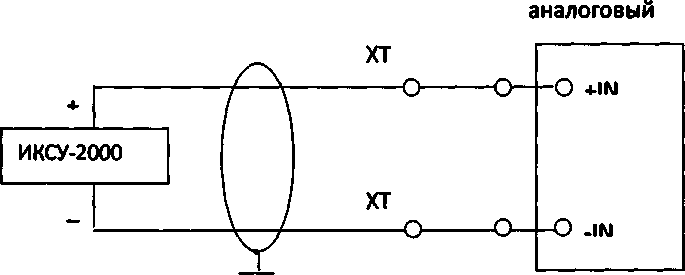

    • 7.3.1.2.1 Собрать схему согласно рисунку Б.1 Приложения Б, подключив ИК Т4.

    • 7.3.1.2.2  Поочередно задать на вход ИК значения сопротивлений RBX, Ом согласно таблице 4 и зафиксировать соответствующие значения выходных сигналов Vm, °C.

Таблица 4

ИК

Расчетное (эталонное) значение выходного сигнала ИК^°С

Сигнал, подаваемый на вход вторичной части ИК

R^x, Ом

Показания ики., °C

Абсолютная погрешность вторичной части ИК М» °C

Абсолютная погрешность датчика At°C

Абсолютная погрешность HKAt,°C

Приведенная к ВП погрешность ИКу, %

Т4,Т7

0

100,00

0,10

50

119,40

0,19

100

138,51

0,27

150

157,33

0,36

200

175,86

0,44

250

194,10

0,53

  • 7.3.1.2.3 Для каждого из измеренных значений:

рассчитать абсолютную погрешность вторичной части ИК AtB по формуле 1:

AtB 1изм “tar

рассчитать абсолютную погрешность ИК At по формуле 2:

At = |AtB| + AV

рассчитать приведенную к ВП погрешность ИК у, % по формуле 3:

у = At- 100/250.

  • 7.3.1.2.4 Повторить п.п. 7.3.1.2.1 - 7.3.1.2.3 для ИК Т7.

  • 7.3.1.2.5 Результаты поверки ИК температуры (с термопреобразователями сопротивления) считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±0,6 %.

  • 7.5.2 Определение приведенной к ВП погрешности измерений ИК температуры (с преобразователями термоэлектрическими)

  • 7.3.2.1 Определение абсолютной погрешности первичной части ИК (с преобразователями термоэлектрическими КТХА)

  • 7.3.2.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК преобразователей термоэлектрических КТХА, per. № 57177-14 (далее - датчики), проведенной по методике поверки, указанной в описании типа на датчики.

  • 7.3.2.1.2 За абсолютную погрешность прошедших поверку датчиков считать модуль пределов

допускаемой абсолютной погрешности, °C, которые (в соответствии с описанием типа, паспортом и маркировкой датчика) для класса допуска 1 равны ±1,1 для диапазона температур от 0 до 275 °C и определяются по формуле ±0,004  | t | для диапазона температур от 275 до

1000 °C, где t - значение измеряемой температуры, °C.

Соответствующие значения абсолютной погрешности датчика А^ приведены в таблице 5.

  • 7.3.2.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ВП погрешности ИК

  • 7.3.2.2.1 Собрать схему согласно рисунку Б.1 Приложения Б, подключив ИК Т5.

  • 7.3.2.2.2 Поочередно задать на вход ИК значения напряжений постоянного тока UBX, мВ согласно таблице 5 и зафиксировать соответствующие значения выходных сигналов t^M, °C.

  • 7.3.2.2.3 Для каждого из измеренных значений:

рассчитать значения AtB и At по формулам (1) и (2);

рассчитать приведенную к ВП погрешность ИК у, % по формуле 4:

у = At-100/1000.                                       (4)

  • 7.3.2.2.4 Повторить п.п. 7.3.2.2.1 - 7.3.2.2.3 для ИК Тб, Т16, Т17.

Таблица 5

ИК

Расчетное (эталонное) значение выходного сигнала HKt^C

Сигнал, подаваемый на вход вторичной части ИК

UBX, мВ

Показания ИК^^С

Абсолютная погрешность вторичной части ИК Д^, °C

Абсолютная погрешность датчика At°C

Абсолютная погрешность HKAt,°C

Приведенная к ВП погрешность ИКу, %

Т5; Тб; Т16; Т17

0

0,000

1,1

200

8,138

1,1

400

16,397

1,6

600

24,905

2,4

800

33,275

3,2

1000

41,276

4,0

  • 7.3.2.2.5 Результаты поверки ИК температуры (с преобразователями термоэлектрическими) считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±2,0 %.

  • 7.5.5 Определение приведенной к ДИ погрешности измерений ИК температуры (с термопреобразователями универсальными)

  • 7.3.3.1 Определение абсолютной погрешности первичной части ИК (термопреобразователей ДТС и ТПУ 0304)

  • 7.3.3.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК термопреобразователя ДТС, per. № 28354-10, и термопреобразователей ТПУ 0304, per. № 50519-12 (далее - датчики), проведенной по методикам поверки, указанным в описаниях типа на датчики.

  • 7.3.3.1.2  За погрешность прошедших поверку датчиков считать модуль пределов допускаемой основной приведенной к ДИ погрешности, которые (в соответствии с описаниями типа, паспортами и маркировками датчиков) равны ±0,5 % для термопреобразователя ДТС, входящего в состав ИК ТО, и ±0,15 % для термопреобразователей ТПУ 0304, входящих в состав ИК Т2 и ТЗ.

Соответствующие значения абсолютной погрешности датчика Ata приведены в таблице 6.

  • 7.3.3.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ДИ погрешности ИК

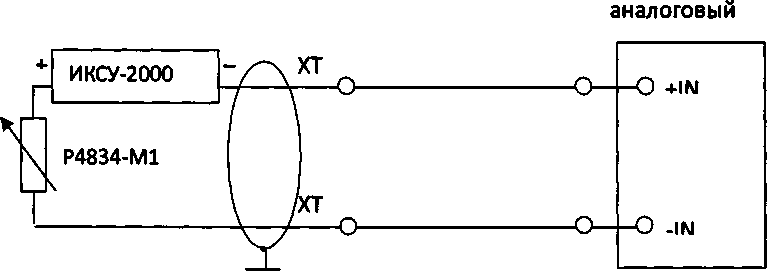

  • 7.3.3.2.1 Собрать схему согласно рисунку Б.2 Приложения Б, подключив ИК ТО.

  • 7.3.3.2.2 Поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице 6 и зафиксировать соответствующие значения выходных сигналов t^, °C. Значение силы постоянного электрического тока устанавливают по показаниям калибратора, включенного в режиме измерения тока, регулируя сопротивление в цепи магазином сопротивлений.

Таблица 6

ИК

Расчетное (эталонное) значение выходного сигнала ики°с

Сигнал, подаваемый на вход вторичной части ИК 1№ мА

Показания HKt^, °C

Абсолютная погрешность вторичной части ИК At,, °C

Абсолютная погрешность датчика Ata, °C

Абсолютная погрешность HKAt,°C

Приведенная к ДИ погрешность ИКу, %

то

минус 50,0

4,00

2,750

60,0

7,20

2,750

170,0

10,40

2,750

280,0

13,60

2,750

390,0

16,80

2,750

500,0

20,00

2,750

Т2

минус 50,0

4,00

0,975

80,0

7,20

0,975

210,0

10,40

0,975

340,0

13,60

0,975

470,0

16,80

0,975

600,0

20,00

0,975

ТЗ

минус 50,0

4,00

0,600

30,0

7,20

0,600

110,0

10,40

0,600

190,0

13,60

0,600

270,0

16,80

0,600

350,0

20,00

0,600

  • 7.3.3.2.3 Для каждого из измеренных значений:

рассчитать значения AtB и At по формулам (1) и (2); рассчитать приведенную к ДИ погрешность ИК ТО у, % по формуле 5:

у = At- 100/550.                                          (5)

  • 7.3.3.2.4 Повторить п.п. 7.3.3.2.1 - 7.3.3.2.2 для ИК Т2.

  • 7.3.3.2.5 Для каждого из измеренных значений:

рассчитать значения AtB и At по формулам (1) и (2);

рассчитать приведенную к ДИ погрешность ИК Т2 у, % по формуле 6:

у = At-100/650.                                         (6)

  • 7.3.3.2.6 Повторить п.п. 7.3.3.2.1 - 7.3.3.2.2 для ИК ТЗ.

  • 7.3.3.2.7 Для каждого из измеренных значений:

рассчитать значения AtB и At по формулам (1) и (2);

рассчитать приведенную к ДИ погрешность ИК у, % по формуле 7:

у = At -100/400.

(7)

  • 7.3.3.2.8 Результаты поверки ИК температуры (с термопреобразователями универсальными) считать положительными, если полученные значения приведенной к ДИ погрешности измерений не превышают ±1,0 %.

  • 7.3.4 Определение приведенной к ВП погрешности измерений ИК давления

  • 7.3.4.1 Определение абсолютной погрешности первичной части ИК (датчиков давления Метран-150 и «ЭЛЕМЕР-100»)

  • 7.3.4.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК датчика давления Метран-150, per. № 32854-13, и датчиков давления «ЭЛЕМЕР-100», per. № 39492-08 (далее - датчики), проведенной по методикам поверки, указанным в описаниях типа на датчики.

  • 7.3.4.1.2  За погрешность прошедших поверку датчиков считать модуль пределов допускаемой основной приведенной к ВП погрешности, которые (в соответствии с описаниями типа, паспортами и маркировками датчиков) равны ±0,075 % для датчика давления Метран-150, входящего в состав ИК Р1, и ±0,15 % для датчиков давления «ЭЛЕМЕР-100», входящих в состав ИКР17, Р5, РЗ,Р4,Р9.

Соответствующие значения абсолютной погрешности датчика ДРд приведены в таблицах 7 и 8.

  • 7.3.4.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ВП погрешности ИК

  • 7.3.4.2.1 Собрать схему согласно рисунку Б.2 Приложения Б, подключив ИК Р1.

  • 7.3.4.2.2 Поочередно подать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице 7 и зафиксировать соответствующие значения выходных сигналов Рюм, МПа. Значение силы постоянного электрического тока устанавливают по показаниям калибратора, включенного в режиме измерения тока, регулируя сопротивление в цепи магазином сопротивлений.

Таблица 7

ИК

Расчетное

(эталонное) значение выходного сигнала ИКРзп МПа

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИКРши, МПа

Абсолютная погрешность вторичной части ИК АР„, МПа

Абсолютная погрешность датчика ДРд, МПа

Абсолютная погрешность ИК ДР, МПа

Приведенная к ВП погрешность ИКу, %

Р1

0

4,00

0,002

0,5

7,20

0,002

1

10,40

0,002

1,5

13,60

0,002

2

16,80

0,002

2,5

20,00

0,002

Р17

0

4,00

0,004

0,5

7,20

0,004

1

10,40

0,004

1,5

13,60

0,004

2

16,80

0,004

2,5

20,00

0,004

Р5

0

4,00

0,001

0,12

7,20

0,001

0,24

10,40

0,001

0,36

13,60

0,001

0,48

16,80

0,001

0,6

20,00

0,001

  • 7.3.4.2.3 Для каждого из измеренных значений:

рассчитать абсолютную погрешность вторичной части ИК ДРВ по формуле 8:

АРВ = Ризм " Рэг-

(8)

рассчитать абсолютную погрешность ИК ДР по формуле 9:

ДР = |ДРв| + ДРд.                                         (9)

рассчитать приведенную к ВП погрешность ИК у, % по формуле 10:

у = ДР* 100/2,5.                                        (10)

  • 7.3.4.2.4 Повторить п.п. 7.3.4.2.1 - 7.3.4.2.3 для ИК Р17.

  • 7.3.4.2.5 Повторить п.п. 7.3.4.2.1 - 7.3.4.2.2 для ИК Р5.

  • 7.3.4.2.6 Для каждого из измеренных значений: рассчитать значения ДРВ и ДР по формулам (8) и (9);

рассчитать приведенную к ВП погрешность ИК Р5 у, % по формуле 11:

у = ДР • 100/0,6.                                          (11)

  • 7.3.4.2.7 Повторить п.п. 7.3.4.2.1 - 7.3.4.2.2 для ИК РЗ, Р4, Р9, поочередно подавая на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице 8 и фиксируя соответствующие значения выходных сигналов Ризм, кПа.

Таблица 8

ИК

Расчетное (эталонное) значение выходного сигнала ИКР^кПа

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИКРщи, кПа

Абсолютная погрешность вторичной части ИК ДР„, кПа

Абсолютная погрешность датчика ДРд, кПа

Абсолютная погрешность ИКАР, кПа

Приведенная к ВП погрешность ИКу, %

РЗ,Р4,

Р9

0

4,00

0,375

50

7,20

0,375

100

10,40

0,375

150

13,60

0,375

200

16,80

0,375

250

20,00

0,375

  • 7.3.4.2.8 Для каждого из измеренных значений:

рассчитать значения ДРВ и ДР по формулам (8) и (9);

рассчитать приведенную к ВП погрешность ИК у, % по формуле 12:

у = ДР *100/250.                                      (12)

  • 7.3.4.2.9 Результаты поверки ИК давления считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±1,5 %.

7.3.5 Определение приведенной к ВП погрешности измерений ИК перепада давления

  • 7.3.5.1 Определение абсолютной погрешности первичной части ИК (датчиков давления «ЭЛЕМЕР-100» и преобразователей давления измерительных АИР-10)

  • 7.3.5.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК датчиков давления «ЭЛЕМЕР-100», per. № 39492-08, и преобразователей давления измерительных АИР-10, per. № 31654-14 (далее - датчики), проведенной по методикам поверки, указанным в описаниях типа на датчики.

  • 7.3.5.1.2  За погрешность прошедших поверку датчиков считать модуль пределов допускаемой основной приведенной к ВП погрешности, которые (в соответствии с описаниями типа, паспортами и маркировками датчиков) равны ±0,15 % для датчиков давления «ЭЛЕМЕР-100», входящих в состав ИК ДР1 и L2, и ±0,20 % для преобразователей давления измерительных АИР-10, входящих в состав ИК ДР2 и ДРЗ.

Соответствующие значения абсолютной погрешности датчика Д(ДР)д приведены в таблице 9.

  • 7.3.5.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ВП погрешности ИК

  • 7.3.5.2.1   Собрать схему согласно рисунку Б.2 Приложения Б, подключив ИКДР1.

  • 7.3.5.2.2 Поочередно задать на вход ИК значения силы постоянного тока 1ВХ, мА согласно таблице 9 и зафиксировать соответствующие значения выходных сигналов ДРизм, кПа. Значение силы постоянного электрического тока устанавливают по показаниям калибратора, включенного в режиме измерения тока, регулируя сопротивление в цепи магазином сопротивлений.

  • 7.3.5.2.3 Для каждого из измеренных значений:

рассчитать абсолютную погрешность вторичной части ИК Д(ДР)В по формуле 13:

Д(ДР)В = ДРизм - ДРЭТ.

рассчитать абсолютную погрешность ИК Д(ДР) по формуле 14:

Д(ДР) = |Д(ДР)В| + Д(ДР)д.

рассчитать приведенную к ВП погрешность ИК у, % по формуле 15:

у = Д(ДР) • 100/20.

  • 7.3.5.2.4 Повторить п.п. 7.3.5.2.1 - 7.3.5.2.2 для ИК ДР2, ДРЗ.

Таблица 9

ИК

Расчетное (эталонное) значение выходного сигнала ИК АР-даКПа

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИК АРизм, кПа

Абсолютная погрешность вторичной части ИК А(АР),, кПа

Абсолютная погрешность датчика А(АР)да кПа

Абсолютная погрешность ИК А(АР), кПа

Приведенная к ВП погрешность ИКу, %

API

0

4,00

0,030

4

7,20

0,030

8

10,40

0,030

12

13,60

0,030

16

16,80

0,030

20

20,00

0,030

АР2, АРЗ

0

4,00

0,500

50

7,20

0,500

100

10,40

0,500

150

13,60

0,500

200

16,80

0,500

250

20,00

0,500

L2

0

4,00

0,038

5

7,20

0,038

10

10,40

0,038

15

13,60

0,038

20

16,80

0,038

25

20,00

0,038

  • 7.3.5.2.5 Для каждого из измеренных значений: рассчитать значения Д(ДР)В и Д(ДР) по формулам (13) и (14); рассчитать приведенную к ВП погрешность ИК у, % по формуле 16:

у = Д(ДР)-100/250.                                     (16)

  • 7.3.5.2.6 Результаты поверки ИК перепада давления ДР1, ДР2, ДРЗ считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±1,5 %.

  • 7.3.5.2.7 Повторить п.п. 7.3.5.2.1 - 7.3.5.2.2 для ИК L2.

  • 7.3.5.2.8 Для каждого из измеренных значений: рассчитать значения Д(ДР)В и Д(ДР) по формулам (13) и (14); рассчитать приведенную к ВП погрешность ИК у, % по формуле 17:

у = Д(ДР)« 100/25.                                      (17)

  • 7.3.5.2.9 Результаты поверки ИК перепада давления L2 считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±2,0 %.

  • 7.3.6 Определение приведенной к ВП погрешности измерений ИКрасхода жидкости и газа

  • 7.3.6.1 Определение абсолютной погрешности первичной части ИК (преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200» и расходомера-счетчика вихревого объемного YEWFLO DY)

  • 7.3.6.1.1 Проверить наличие действующих свидетельств о поверке входящих в состав ИК преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200», per. № 42775-14, и расходомера-счетчика вихревого объемного YEWFLO DY, per. № 17675-09 (далее - датчики), проведенной по методикам поверки, указанным в описаниях типа на датчики.

  • 7.3.6.1.2 За погрешность прошедших поверку датчиков считать модуль пределов допускаемой относительной погрешности, которые (в соответствии с описаниями типа, паспортами и маркировками датчиков) равны ±1,50 % для преобразователя расхода вихревого «ЭМИС-ВИХРЬ 200» класса точности Б, входящего в состав ИК F1, и ±1,0 % для расходомера-счетчика вихревого объемного YEWFLO DY, входящего в состав ИК F7.

Соответствующие значения абсолютной погрешности датчика АБд приведены в таблице 10.

  • 7.3.6.2 Определение абсолютной погрешности вторичной части ИК и приведенной к ВП погрешности ИК

  • 7.3.6.2.1   Собрать схему согласно рисунку Б.2 Приложения Б, подключив HKF1.

  • 7.3.6.2.2 Поочередно задать на вход ИК значения силы постоянного тока 1вх, мА согласно таблице 10 и зафиксировать соответствующие значения выходных сигналов FjhM, м3/ч. Значение силы постоянного электрического тока устанавливают по показаниям калибратора, включенного в режиме измерения тока, регулируя сопротивление в цепи магазином сопротивлений.

Таблица 10

ИК

Расчетное (эталонное) значение выходного сигнала HKF„, м3

Сигнал, подаваемый на вход вторичной части ИК 1и, мА

Показания HKFH3M, м3

Абсолютная погрешность вторичной части ИК AFB, м3

Абсолютная погрешность датчика AF„, м3

Абсолютная погрешность ИК AF, м3

Приведенная к ВП погрешность ИКу, %

F1

0

4,00

0,000

10,8

7,20

0,162

21,6

10,40

0,324

32,4

13,60

0,486

43,2

16,80

0,648

54

20,00

0,810

F7

0

4,00

0,000

3,6

7,20

0,036

7,2

10,40

0,072

10,8

13,60

0,108

14,4

16,80

0,144

18

20,00

0,180

  • 7.3.6.2.3 Для каждого из измеренных значений:

рассчитать абсолютную погрешность вторичной части ИК AFB по формуле 18:

AFB — AFjbm - ДЕэт.

рассчитать абсолютную погрешность ИК AF по формуле 19:

AF = |AFB| ± АБд.

рассчитать приведенную к ВП погрешность ИК у, % по формуле 20:

у = AF* 100/54.

  • 7.3.6.2.4 Результаты поверки ИК F1 считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±3,0 %.

  • 7.3.6.2.5 Повторить п.п. 7.3.6.2.1 - 7.3.6.2.2 для ИК F7.

  • 7.3.6.2.6 Для каждого из измеренных значений: рассчитать значения AFB и AF по формулам (18) и (19); рассчитать приведенную к ВП погрешность ИК у, % по формуле 21:

у = AF • 100/18.

(21)

  • 7.3.6.2.7 Результаты поверки ИК F7 считать положительными, если полученные значения приведенной к ВП погрешности измерений не превышают ±1,5 %.

7.4 Проверка соответствия программного обеспечения СКУиР

  • 7.4.1 На панели оператора открыть видеокадр «Аналоговые каналы».

В верхней части видеокадра отображаются идентификационные данные программного обеспечения СКУиР - название метрологического программного модуля, версия программного модуля и контрольная сумма.

  • 7.4.2 Результаты проверки соответствия программного обеспечения СКУиР считать положительными, если отображаемые в видеокадре «Аналоговые каналы» идентификационные данные программного обеспечения соответствуют данным, приведенным в таблице 11.

Таблица 11 - Идентификационные данные программного обеспечения СКУиР

Название метрологического программного модуля

FB241 (Metrology)

Версия программного модуля

VI.1

Контрольная сумма

0x1970

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Результаты поверки заносятся в протокол поверки (Приложение В).

Форма таблиц 1 - 7 в протоколе поверки соответствует форме таблиц 4-10 настоящей МП.

  • 8.2 При положительных результатах поверки оформляется свидетельство о поверке.

  • 8.3 При отрицательных результатах поверки применение СКУиР запрещается, оформляется извещение о непригодности к применению.

  • 8.4 При поверке отдельных ИК из состава СКУиР в свидетельство о поверке заносится информация о конкретных ИК, прошедших поверку.

  • 8.5 В раздел 14 формуляра СКУиР заносится соответствующая запись.

  • 8.6 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.

    И.И. Дружинин

    Ю.Г. Солонецкий

Ведущий инженер отдела 206

ФГУП «ВНИИМ им. Д.И. Менделеева»

Ведущий научный сотрудник отдела 206

ФГУП «ВНИИМ им. Д.И. Менделеева»

ПРИЛОЖЕНИЕ А

(обязательное)

ТАБЛИЦА ПОДКЛЮЧЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ (ДАТЧИКОВ) И СРЕДСТВ ПОВЕРКИ К ЛИНИЯМ СВЯЗИ СО ШКАФОМ СКУиР

Обозначение ИК

Тип сигнала от датчика

Контакты клеммной колодки

Кабель

Р1

4-20 мА

ХТ26:5.1(+); ХТ26:5.2(-)

И-Р1

РЗ

4-20 мА

ХТ22:2.2(+); ХТ22:2.6(-)

И-РЗ

Р4

4-20 мА

ХТ22:3.2(+); ХТ22:3.6(-)

И-Р4

Р5

4 -20 мА

ХТ22:4.2(+); ХТ22:4.6(-)

И-Р5

Р9

4 - 20 мА

ХТ22:6.2(+); ХТ22:6.6(-)

И-Р9

Р17

4-20 мА

ХТ23:1.2(+); ХТ23:1.6(-)

И-Р17

L2

4-20 мА

ХТ23:5.2(+); ХТ23:5.6(-)

H-L2

API

4-20 мА

ХТ23:8.2(+); ХТ23:8.6(-)

И-dPl

ДР2

4-20 мА

ХТ25:6.5(+); ХТ25:6.1(-)

H-dP2

ДРЗ

4-20 мА

ХТ25:7.5(+); ХТ25:7.1(-)

H-dP3

Т4

РТ100

ХТ28-.3; ХТ28:4

И-Т4

Т7

РТ100

ХТ28-.5; ХТ28:6

И-Т7

Т5

КТХА

ХТ30-.1; ХТ30:2

И-Т5

Тб

КТХА

ХТ30:3; ХТ30:4

И-Т6

Т16

КТХА

ХТ30:5; ХТ30:6

И-Т16

Т17

КТХА

ХТ30:7; ХТ30:8

И-Т17

ТО

4-20 мА

ХТ26:6.1 (+); ХТ26:6.2(-)

И-ТО

Т2

4-20 мА

ХТ23:3.2(+); ХТ23:3.6(-)

И-Т2

ТЗ

4-20 мА

ХТ23:4.2(+); ХТ23:4.6(-)

И-ТЗ

F1

4-20 мА

ХТ26:4.1(+); ХТ26:4.2(-)

И-Fl

F7

4-20 мА

ХТ25:8.5(+); ХТ25:8.1(-)

H-F7

ПРИЛОЖЕНИЕ Б

(обязательное)

СХЕМЫ ПОДКЛЮЧЕНИЯ СРЕДСТВ ПОВЕРКИ К ЛИНИЯМ СВЯЗИ СО ШКАФОМ СКУиР

Модуль

Рисунок Б.1 - Подключение калибратора ИКСУ-2000 к линиям связи со шкафом СКУиР в режиме воспроизведения сопротивления и напряжения постоянного тока

Модуль

Рисунок Б.2 - Подключение калибратора ИКСУ-2000 и магазина сопротивлений Р4834-М1 к линиям связи со шкафом СКУиР в режиме воспроизведения силы постоянного тока (4 ... 20 мА) (активный режим)

ПРИЛОЖЕНИЕ В

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ №____

поверки Системы контроля, управления и регистрации стенда ВХГР, зав. №__________

  • 1 Вид поверки:..............................

  • 2 Дата поверки: «___»________20__г.

  • 3 Поверка проведена по документу МП-206-0029-2016 «Система контроля, управления и регистрации стенда ВХГР. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 16 декабря 2016 г.

4 Средства поверки

Наименование, тип

Заводской номер

Погрешность или номер в ФИФ

№ и дата свидетельства о поверке, кем выдано

5 Вспомогательные средства: в соответствии с методикой поверки МП-206-0029-2016.

6 Условия поверки

6.1 Температура окружающего воздуха, °C

6.2 Относительная влажность воздуха, %

6.3 Атмосферное давление, кПа

7 Результаты экспериментальных исследований

  • 7.1 Внешний осмотр:

  • 7.2 Результаты опробования:

  • 7.3 Результаты определения метрологических характеристик.

Результаты определения метрологических характеристик и рабочие материалы, содержащие данные по погрешности ИК, приведены в таблицах 1-7.

Расчет погрешности ИК проводится в соответствии с методикой поверки МП-206-0029-2016.

Таблица 1 - Определение приведенной к ВП погрешности измерений ИК температуры (с

ИК

Расчетное (эталонное) значение выходного сигнала ики°с

Сигнал, подаваемый на вход вторичной части ИК

Rgx, Ом

Показания

ИК^, °C

Абсолютная погрешность вторичной части ИК At,, °C

Абсолютная погрешность датчика At°C

Абсолютная погрешность HKAt,°C

Приведенная к ВП погрешность ИКу, %

Т4

0

100,00

0,10

50

119,40

0,19

100

138,51

0,27

150

157,33

0,36

200

175,86

0,44

250

194,10

0,53

Т7

0

100,00

0,10

50

119,40

0,19

100

138,51

0,27

150

157,33

0,36

200

175,86

0,44

250

194,10

0,53

Приведенные к ВП погрешности измерений ИК температуры (с термопреобразователями сопротивления) не превышают ±_____%.

Таблица 2 - Определение приведенной к ВП погрешности измерений ИК температуры (с

ИК

Расчетное (эталонное) значение выходного сигнала ики°с

Сигнал, подаваемый на вход вторичной части ИК

U мВ

Показания HKt^, °C

Абсолютная погрешность вторичной части ИК Atg, °C

Абсолютная погрешность датчика At д, °C

Абсолютная погрешность HKAt,°C

Приведенная к ВП погрешность ИКу, %

Т5

0

0,000

1,1

200

8,138

1,1

400

16,397

1,6

600

24,905

2,4

800

33,275

3,2

1000

41,276

4,0

Тб

0

0,000

1,1

200

8,138

1,1

400

16,397

1,6

600

24,905

2,4

800

33,275

3,2

1000

41,276

4,0

Т16

0

0,000

1,1

200

8,138

1,1

400

16,397

1,6

600

24,905

2,4

800

33,275

3,2

1000

41,276

4,0

Т17

0

0,000

1,1

200

8,138

1,1

400

16,397

1,6

600

24,905

2,4

800

33,275

3,2

1000

41,276

4,0

Приведенные к ВП погрешности измерений ИК температуры (с преобразователями термоэлектрическими) не превышают ±_____%.

Таблица 3 - Определение приведенной к ДИ погрешности измерений ИК температуры (с

ИК

Расчетное (эталонное) значение выходного сигнала HKt,T, °C

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ики,, °C

Абсолютная погрешность вторичной части ИК At» °C

Абсолютная погрешность датчика At°C

Абсолютная погрешность HKAt,°C

Приведенная к ДИ погрешность ИКу, %

то

минус 50,0

4,00

2,750

60,0

7,20

2,750

170,0

10,40

2,750

280,0

13,60

2,750

390,0

16,80

2,750

500,0

20,00

2,750

Т2

минус 50,0

4,00

0,975

80,0

7,20

0,975

210,0

10,40

0,975

340,0

13,60

0,975

470,0

16,80

0,975

600,0

20,00

0,975

ТЗ

минус 50,0

4,00

0,600

30,0

7,20

0,600

110,0

10,40

0,600

190,0

13,60

0,600

270,0

16,80

0,600

350,0

20,00

0,600

Приведенные к ДИ погрешности измерений ИК температуры (с термопреобразователями универсальными) не превышают ±____%.

Таблица 4 - Определение приведенной к ВП погрешности измерений ИК давления Pl, Р17, Р5

ИК

Расчетное (эталонное) значение выходного сигнала ИКР^МПа

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИКРиш, МПа

Абсолютная погрешность вторичной части ИК ДРВ, МПа

Абсолютная погрешность датчика ДРд, МПа

Абсолютная погрешность ИКАР, МПа

Приведенная к ВП погрешность ИКу, %

Р1

0

4,00

0,002

0,5

7,20

0,002

1

10,40

0,002

1,5

13,60

0,002

2

16,80

0,002

2,5

20,00

0,002

Р17

0

4,00

0,004

0,5

7,20

0,004

1

10,40

0,004

1,5

13,60

0,004

2

16,80

0,004

2,5

20,00

0,004

Р5

0

4,00

0,001

0,12

7,20

0,001

0,24

10,40

0,001

0,36

13,60

0,001

0,48

16,80

0,001

0,6

20,00

0,001

Приведенные к ВП погрешности измерений ИК давления Pl, Р17, Р5 не превышают ±____%.

Таблица 5 - Определение приведенной к ВП погрешности измерений ИК давления РЗ, Р4, Р9

ИК

Расчетное (эталонное) значение выходного сигнала ИКР„, кПа

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИКРщи, кПа

Абсолютная погрешность вторичной части ИК АРВ, кПа

Абсолютная погрешность датчика АРд, кПа

Абсолютная погрешность ИКАР, кПа

Приведенная к ВП погрешность ИКу, %

РЗ

0

4,00

0,375

50

7,20

0,375

100

10,40

0,375

150

13,60

0,375

200

16,80

0,375

250

20,00

0,375

Р4

0

4,00

0,375

50

7,20

0,375

100

10,40

0,375

150

13,60

0,375

200

16,80

0,375

250

20,00

0,375

Р9

0

4,00

0,375

50

7,20

0,375

100

10,40

0,375

150

13,60

0,375

200

16,80

0,375

250

20,00

0,375

Приведенные к ВП погрешности измерений ИК давления РЗ, Р4, Р9 не превышают ±____%.

Таблица 6 - Определение приведенной к ВП погрешности измерений ИК перепада давления

ИК

Расчетное (эталонное) значение выходного сигнала ИК АРэт, кПа

Сигнал, подаваемый на вход вторичной части ИК 1№ мА

Показания ИК АРизм, кПа

Абсолютная погрешность вторичной частиИК А(АР)В, кПа

Абсолютная погрешность датчика А(АР)д, кПа

Абсолютная погрешность ИКД(АР), кПа

Приведенная к ВП погрешность ИКу, %

API

0

4,00

0,030

4

7,20

0,030

8

10,40

0,030

12

13,60

0,030

16

16,80

0,030

20

20,00

0,030

АР2

0

4,00

0,500

50

7,20

0,500

100

10,40

0,500

150

13,60

0,500

200

16,80

0,500

250

20,00

0,500

АРЗ

0

4,00

0,500

50

7,20

0,500

100

10,40

0,500

150

13,60

0,500

200

16,80

0,500

250

20,00

0,500

L2

0

4,00

0,038

5

7,20

0,038

10

10,40

0,038

15

13,60

0,038

20

16,80

0,038

25

20,00

0,038

Приведенные к ВП погрешности измерений ИК перепада давления API, АР2, АРЗ не превышают ±____%.

Приведенные к ВП погрешности измерений ИК перепада давления L2 не превышают ±_____%.

и газа

Таблица 7 - Определение приведенной к ВП погрешности измерений ИК расхода жидкости

ИК

Расчетное (эталонное) значение выходного сигнала

ИК Fjn м3

Сигнал, подаваемый на вход вторичной части ИК 1вх, мА

Показания ИК FH3M, м3

Абсолютная погрешность вторичной части ИК AF„, м3

Абсолютная погрешность датчика AFa, м3

Абсолютная погрешность ИК AF, м3

Приведенная к ВП погрешность ИКу, %

F1

0

4,00

0,000

10,8

7,20

0,162

21,6

10,40

0,324

32,4

13,60

0,486

43,2

16,80

0,648

54

20,00

0,810

F7

0

4,00

0,000

3,6

7,20

0,036

7,2

10,40

0,072

10,8

13,60

0,108

14,4

16,80

0,144

18

20,00

0,180

Приведенные к ВП погрешности измерений ИК расхода F1 не превышают ±____%.

Приведенные к ВП погрешности измерений ИК расхода F7 не превышают ±____%.

  • 7.4 Результаты проверки соответствия программного обеспечения СКУиР:.....................

  • 8 Выводы

    • 8.1 Погрешности измерений ИК системы контроля, управления и регистрации стенда ВХГР

зав. №_______________находятся в пределах (выходят за пределы) допускаемой погрешности

измерений ИК системы.

  • 8.2 Система контроля, управления и регистрации стенда ВХГР зав. №_______________на

основании результатов первичной (периодической) поверки признана соответствующей (не соответствующей) установленным в описании типа метрологическим требованиям и пригодной (не пригодной) к применению в сфере государственного регулирования обеспечения единства измерений.

Дата очередной поверки________________.

Поверитель __________________ ____________________

(подпись, дата)

(Ф.И.О.)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
