УТВЕРЖДАЮ

Руководитель ЛОЕИ ОММАШ ТЕСТ»

Методика поверки. Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM». ОЕИ Аналитика

В.В. Гуря

> марта 2020 г.

Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM» Методика поверки.

МП-125/09-2019

Настоящая методика поверки распространяется на газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM» (далее по тексту - газоанализаторы) предназначенные для непрерывного измерения объёмной доли или массовой концентрации от одного до десяти компонентов.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции	Номер пункта методики поверки	Проведение операции при
Наименование операции	Номер пункта методики поверки	первичной поверке	периодической поверке
1 Внешний осмотр	6.1	да	да
2 Опробование 2.1 Проверка общего функционирования газоанализатора	6.2	да	да
3 Подтверждение соответствия программного обеспечения	6.3	да	да
4 Определение метрологических характеристик газоанализатора - определение допускаемой погрешности - определение времени установления показаний	6.4 6.4.1 6.4.2	да да	да да

1.2 Допускается возможность проведения поверки отдельных измерительных каналов для меньшего числа компонентов и на меньшем количестве поддиапазонов измерений в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки
1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики
6	Прибор комбинированный Testo 622, диапазон измерений температуры от минус 10 до плюс 60 °C, относительной влажности от 10 до 95 %, атмосферного давления от 300 до 1200 гПа
6.4	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
	Азот особой чистоты сорт 1,2 по ГОСТ 9293-74 в баллонах под давлением
	Поверочный нулевой газ -воздух
	Стандартные образцы газовых смесей в баллонах под давлением (характеристики приведены в Приложении А)
	Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-ОЗ-ОЗ (per. № 62151-15). Диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5 %
	Ротаметр РМС-А-0,063ГУЗ-2, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063м³/ч. кл. точности 4 *

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики
	Генератор влажного газа эталонный «РОДНИК-4М» per. № 48286-11 диапазон воспроизводимой генератором ОДВ от 0 до 460000 млн*¹
6.4	Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *
	Вентиль точной регулировки трассовый ВТР-4, диапазон рабочего давления (0-6) кгс/см², диаметр условного прохода 3 мм, штуцерно-ниппельное соединение под гибкую трубу диаметром 4...8 мм *
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, б* 1,5 мм *

2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

2.3 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

2.4 Все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением — действующие паспорта.

3 Требования безопасности

3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

4 Условия поверки

При проведении поверки соблюдают следующие условия:

- температура окружающей среды, °C
- относительная влажность окружающей среды, %
- атмосферное давление, кПа

20±5

от 30 до 80

101,3±3

5 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

- проверяют комплектность газоанализатора в соответствии с его эксплуатационной документацией (при первичной поверке);
- подготавливают газоанализатор к работе в соответствии с требованиями с его эксплуатационной документации;
- проверяют наличие паспортов и сроки годности ГС;
- баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы -4 ч;
- подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

- отсутствие внешних повреждений, влияющих на работоспособность;
- маркировка должна соответствовать требованиям эксплуатационной документации; -соединительные элементы газоаанализатора должны быть надежно скреплены. Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

6.2 Опробование

При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

1) подключают газоанализатор к внешнему источнику питания, согласно схеме подключения, приведенной в руководстве по эксплуатации;
2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева; Результат опробования считают положительным, если:

- по окончанию времени прогрева отсутствует индикация о неисправности прибора;
- после окончания времени прогрева газоанализатор переходит в режим измерения.

6.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку.

Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО газоанализатору (номер версии встроенного ПО отображается на дисплее при включении газоанализатора в режиме обычного запуска или в окне сервисного программного обеспечения на ПК);
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения и указанными в описании типа газоанализаторов (приложение к свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные (номера версий компонентов программного обеспечения) не ниже указанных в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик газоанализатора

6.4.1 Определение основной погрешности

Определение основной погрешности газоанализатора производят в следующей последовательности:

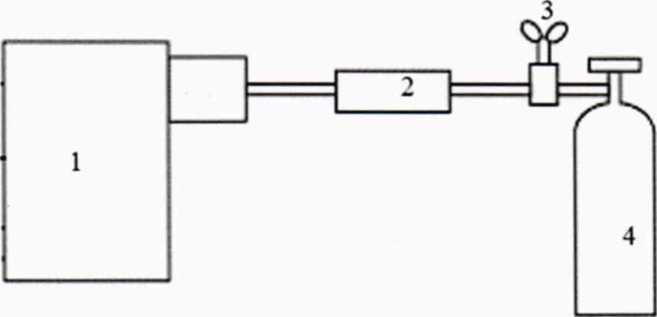

а) собирают газовую схему, представленную на рисунках Б.1 Приложения Б;

б) на вход газоанализатора подают ГС (Приложение А) в последовательности

№ 1 - 2 - 3 - 2 - 1 - 3, где 1 - азот особой чистоты сорт 2 по ГОСТ 9293-74, 2 - смесь, соответствующая 40-60% поверяемого диапазона, 3 - смесь, соответствующая 80-100% поверяемого диапазона (примеры выбора ГС 1, 2, 3 для основных диапазонов измерения приведены в Таблице А.1 Приложения А).

в) фиксируют установившиеся показания по цифровому дисплею газоанализатора или подключенному удаленному монитору;

г) значение основной приведенной погрешности газоанализатора, в каждой точке для диапазонов измерений, указанных в Таблице В.1 приложении В, определять по формуле (1)

_у. ₌ ^с(о-£^). _{100 (1)}

Св

где С, - измеренное значение концентрации, мг/м³, % об. доли, млн'¹;

С_в - верхнее значение диапазона измерений мг/м³, % об. доли, млн’¹;

С(эт) - действительное значение концентрации ГС, мг/м³,%об. доли, млн’¹.

Результат определения основной погрешности считается положительным, если основная погрешность газоанализатора в каждой точке проверки не превышает пределов, приведенных в Приложении В, Таблица В.1.

6.4.2 Определение времени установления показаний газоанализатора

Проверку проводят путем скачкообразного измерения концентрации определяемого компонента при подаче на газоанализатор ПГС №2. С помощью секундомера измеряют время от момента подачи ПГС до момента установления показаний, равного 90% от установившегося значения.

Результат поверки считают положительным, если время установления показаний не превышает пределов, приведенных в Приложении В, Таблица В.1.

7 Оформление результатов поверки

7.3 При проведении поверки оформляют протокол результатов поверки произвольной формы.
7.4 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то выдается свидетельство о поверке установленной формы согласно приказу Минпромторга РФ № 1815 от 02.07.2015 г., знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Если газоанализатор по результатам поверки признан непригодным к применению, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы согласно приказу Минпромторга № 1815 от 02.07.2015 г.

Приложение А

(обязательное)

Технические характеристики ГС

Таблица А.1 - Технические характеристики ГС, используемых для поверки газоанализаторов

Определяемые компоненты	Диапазон измерений определяемого компонента	Номинальное значение концентрации определяемого компонента, пределы допускаемого отклонения от номинального значения			№ ПГС-ГСО
Определяемые компоненты	Диапазон измерений определяемого компонента	ГС№1	ГС №2	ГС№3	№ ПГС-ГСО
Ацетилен (С2Н2)	от 0 до 10 млн ¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн ¹	-	4,5 ± 5%	9,5 ± 5%	ГСО 10539-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	-	45 ± 5%	95 ± 5%	ГСО 10539-2014
	от 0 до 500 млн ¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн ¹	—	225 ± 5%	475 ± 5%	ГСО 10539-2014
	от 0 до 1000 млн ¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн ¹	—	450 ± 5%	950 ± 5%	ГСО 10539-2014
	от 0 до 2000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 2000 млн'¹	—	900 ±5%	1900 ±5%	ГСО 10539-2014
	от 0 до 5000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5000 млн'¹	—	2250 ± 5%	4750 ± 5%	ГСО 10539-2014
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	—	0,45 ± 5%	0,95 ± 5%	ГСО 10539-2014
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 %	—	2,3 ± 5%	4,8 ± 5%	ГСО 10539-2014
Этан (С₂Н₆)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10539-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10539-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10539-2014
	от 0 до 1000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн'¹	—	450 ± 5%	950 ± 5%	ГСО 10539-2014
	от 0 до 2000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 2000 млн'¹	—	900 ± 5%	1900 ±5%	ГСО 10539-2014
	от 0 до 5000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5000 млн'¹	-	2250 ± 5%	4750 ± 5%	ГСО 10539-2014

	от 0 до 20 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 %	-	9,0 ± 5%	19,0 ±5%	ГСО 10539-2014
	от 0 до 30 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 30 %	-	13,5 ±5%	28,5 ± 5%	ГСО 10539-2014
Этилен (С2Н4)	от 0 до 10 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	-	4,5 ± 5%	9,5 ± 5%	ГСО 10539-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	-	45 ± 5%	95 ± 5%	ГСО 10539-2014
	от 0 до 500 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	-	225 ± 5%	475 ± 5%	ГСО 10539-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	—	450 ±5%	950 ± 5%	ГСО 10539-2014
	от 0 до 2000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 2000 млн’¹	-	900 ± 5%	1900 ±5%	ГСО 10539-2014
	от 0 до 5000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5000 млн’¹	—	2250 ± 5%	4750 ± 5%	ГСО 10539-2014
	от 0 до 20 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 %	—	9,0 ± 5%	19,0 ±5%	ГСО 10539-2014
	от 0 до 30 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 30 %	—	13,5 ±5%	28,5 ± 5%	ГСО 10539-2014
Метан (СН₄)	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10706-2015
	от 0 до 50 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн’¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	—	45 ± 5%	95 ± 5%	ГСО 10706-2015
	от 0 до 500 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	—	225 ± 5%	475 ± 5%	ГСО 10706-2015
	от 0 до 1000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	—	450 ± 5%	950 ± 5%	ГСО 10706-2015
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	—	0,45 ± 5%	0,95 ± 5%	ГСО 10706-2015
	от 0 до 50 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 %	—	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 %	азот	-	-	О.ч. сорт 2 по

					ГОСТ 9293-74
		-	45 ± 5%	95 ± 5%	ГСО 10706-2015
Метанол (СНзОН)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	-	4,5 ± 5%	9,5 ± 5%	ГСО 10534-2014
	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10534-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10534-2014
	от 0 до 200 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн'¹	—	90 ± 5%	190 ±5%	ГСО 10534-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10534-2014
	от 0 до 1000 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн*¹	—	450 ± 5%	950 ± 5%	ГСО 10534-2014
Этанол (С2Н5ОН)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10534-2014
	от 0 до 50 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн*¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10534-2014
	от 0 до 100 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн*¹	—	45 ± 5%	95 ± 5%	ГСО 10534-2014
	от 0 до 200 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн'¹	—	90 ± 5%	190 ±5%	ГСО 10534-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10534-2014
	от 0 до 1000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн'¹	—	450 ± 5%	950 ± 5%	ГСО 10534-2014
Оксид углерода (СО)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10539-2014
	от 0 до 40 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 40 млн'¹	—	20 ± 5%	38 ± 5%	ГСО 10539-2014
	от 0 до 50 млн'¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	-	25 ±5%	47±5%	ГСО 10539-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10539-2014
	от 0 до 200 млн'¹	азот	*		О.ч. сорт 2 по ГОСТ 9293-74

		-	100 ±5%	190± 5%	ГСО 10539-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
		-	225 ± 5%	475 ± 5%	ГСО 10539-2014
	от 0 до 1 000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 000 млн'¹	—	450 ±5%	950 ± 5%	ГСО 10539-2014
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	—	0,45 ± 5%	0,95 ± 5%	ГСО 10539-2014
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 %	-	2,3 ± 5%	4,8 ± 5%	ГСО 10539-2014
Диоксид углерода (СО1)	от 0 до 1 млн' 1	азот			О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн' 1	—	0,5 ± 5%	0,95 ± 5%	ГСО 10706-2015
	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	-	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10706-2015
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	-	225 ± 5%	475 ± 5%	ГСО 10706-2015
	от 0 до 1000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн'¹	-	450 ±5%	950 ± 5%	ГСО 10706-2015
	от 0 до 1 %	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	—	0,45 ± 5%	0,95 ± 5%	ГСО 10706-2015
	от 0 до 20 %	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 20 %	—	9,0 ± 5%	19,0 ±5%	ГСО 10706-2015
	от 0 до 50 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 %	—	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 %	-	45 ± 5%	95 ± 5%	ГСО 10706-2015
Оксид-сульфид углерода (COS)	от 0 до 10 млн'¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10538-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10538-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10538-2014
Водород №)	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
Водород №)	от 0 до 500 млн'¹	-	225 ± 5%	475 ± 5%	ГСО 10531-2014

	от 0 до 1 000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	450 ± 5%	950 ± 5%	ГСО 10531-2014
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	2,3 ± 5%	4,8 ± 5%	ГСО 10531-2014
	от 0 до 50 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	22,5 ± 5%	47,5 ± 5%	ГСО 10531-2014
	от 0 до 100 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	45 ± 5%	95 ± 5%	ГСО 10531-2014
Вода (Н₂О)	от 0 до 10 млн*¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
			4,5 ± 5%	9,5 ± 5%	ГСО 10530-2014
	от 0 до 100 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			45 ± 5%	95 ± 5%	ГСО 10530-2014
	от 0 до 1000 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			450 ± 5%	950 ± 5%	ГСО 10530-2014
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			0,45 ± 5%	0,95 ± 5%	^енераторы влажного газа эталонный «РОДНИК-4М» (per. 48286-11)
	от 0 до 15 %	азот			О.ч. сорт 2 по ГОСТ 9293-74
			7,5 ± 5%	14 ±5%	'енераторы влажного газа эталонный «РОДНИК-4М» (per. 48286-11)
	от 0 до 20 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			9 ± 5%	19 ±5%	Генераторы влажного газа эталонный «РОДНИК-4М» (per. 48286-11)
	от 0 до 30 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			15 ±5%	28,5 ± 5%	Генераторы влажного газа эталонный «РОДНИК-4М» (per. 48286-11)
	от 0 до 40 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
			18 ±5%	38 ± 5%	Генераторы влажного газа эталонный «РОДНИК-4М» (per. 48286-11)

Сероводород (H₂S)	от 0 до 5 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 млн’ 1	-	2,5 ± 5%	4,75 ± 5%	ГСО 10545-2014
	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	-	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 50 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн’¹	-	22,5 ± 5%	47,5 ± 5%	ГСО 10545-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	-	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 200 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн’¹	-	90 ± 5%	190 ±5%	ГСО 10545-2014
	от 0 до 500 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	—	225 ± 5%	475 ± 5%	ГСО 10545-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	-	450 ± 5%	950 ± 5%	ГСО 10545-2014
	от 0 до 2000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 2000 млн’¹	—	900 ± 5%	1900 ±5%	ГСО 10545-2014
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 %	—	2,3 ± 5%	4.8 ± 5%	ГСО 10545-2014
Формальдегид (СН₂О)	от 0 до 1 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн’ 1	—	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014
	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 50 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн’¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10545-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	—	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10545-2014
Хлороводород (НС1)	от 0 до 1 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн’ 1	—	0,45 ± 5%	0,95 ± 5%	ГСО 10546-2014
	от 0 до 5 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 млн’ 1	—	2,3 ± 5%	4,8 ± 5%	ГСО 10546-2014
	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	-	4,5 ± 5%	9,5 ± 5%	ГСО 10546-2014

	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	-	22,5 ± 5%	47,5 ± 5%	ГСО 10546-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	-	45 ± 5%	95 ± 5%	ГСО 10546-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	225 ± 5%	475 ± 5%	ГСО 10546-2014
	от 0 до 1000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	450 ± 5%	950 ± 5%	ГСО 10546-2014
	от 0 до 5000 млн'¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
		-	2250 ± 5%	4750 ± 5%	ГСО 10546-2014
Синильная кислота (HCN)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10545-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10545-2014
Фтороводород (HF)	от 0 до 1 млн' 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн' 1	—	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014
	от 0 до 5 млн' 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 млн' 1	—	2,3 ± 5%	4,8 ± 5%	ГСО 10545-2014
	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 20 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 млн'¹	—	9,0 ± 5%	19,0 ±5%	ГСО 10545-2014
	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10545-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 200 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн'¹	—	90 ± 5%	190 ±5%	ГСО 10545-2014
Закись азота (N₂O)	от 0 до 20 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
Закись азота (N₂O)	от 0 до 20 млн'¹	-	9,0 ± 5%	19,0 ±5%	ГСО 10531-2014

	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн'¹	-	22,5 ± 5%	47,5 ± 5%	ГСО 10531-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	-	45 ± 5%	95 ± 5%	ГСО 10531-2014
	от 0 до 200 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн'¹	-	90 ± 5%	190 ±5%	ГСО 10531-2014
	от 0 до 500 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	-	225 ± 5%	475 ± 5%	ГСО 10531-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	-	450 ± 5%	950 ± 5%	ГСО 10531-2014
	от 0 до 5000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5000 млн’¹	-	2250 ± 5%	4750 ± 5%	ГСО 10531-2014
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 %	—	2,3 ± 5%	4,8 ± 5%	ГСО 10531-2014
Аммиак (NH₃)	от 0 до 1 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн’ 1	—	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014
	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 50 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн’¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10545-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн’¹	—	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 500 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	—	225 ± 5%	475 ± 5%	ГСО 10545-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	—	450 ± 5%	950 ± 5%	ГСО 10545-2014
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	—	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014
	от 0 до 10 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 %	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
Оксид азота (NO)	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10706-2015
	от 0 до 20 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 млн’¹	—	9,0 ± 5%	19,0 ±5%	ГСО 10706-2015
	от 0 до 25	Азот			О.ч. сорт 2 по

	млн"¹				ГОСТ 9293-74
	млн"¹		12,5 ±5%	23,5± 5%	ГСО 10706-2015
	от 0 до 50 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	45 ± 5%	95 ± 5%	ГСО 10706-2015
	от 0 до 500 млн*¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	225 ± 5%	475 ± 5%	ГСО 10706-2015
	от 0 до 1 000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	450 ± 5%	950 ± 5%	ГСО 10706-2015
	от 0 до 3000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		-	1350 ±5%	2700 ± 5%	ГСО 10706-2015
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
		—	0,45 ± 5%	0,95 ± 5%	ГСО 10706-2015
Диоксид азота (NO₂)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10546-2014
	от 0 до 20 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 млн'¹	—	9,0 ± 5%	19,0 ±5%	ГСО 10546-2014
	от 0 до 25 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 25 млн'¹	-	14,5 ±5%	23,5 ± 5%	ГСО 10546-2014
	от 0 до 50 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 млн’¹	—	22,5 ± 5%	47,5 ± 5%	ГСО 10546-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10546-2014
	от 0 до 250 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 250 млн'¹	—	113 ±5%	225 ± 5%	ГСО 10546-2014
	от 0 до 500 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн'¹	—	225 ± 5%	475 ± 5%	ГСО 10546-2014
	от 0 до 1000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн'¹	—	450 ± 5%	950 ± 5%	ГСО 10546-2014
	от 0 до 5000 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5000 млн'¹	—	2250 ± 5%	4750 ± 5%	ГСО 10546-2014
Кислород (02)	от 0 до 10 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн'¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10706-2015
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74

		—	45 ± 5%	95 ± 5%	ГСО 10706-2015
	от 0 до 1 000 млн’¹	азот	-	-	О.ч.сорт 2 по ГОСТ 9293-74
	от 0 до 1 000 млн’¹	-	450 ± 5%	950 ± 5%	ГСО 10706-2015
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	-	0,45 ± 5%	0,95 ± 5%	ГСО 10706-2015
	от 0 до 5 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 5 %	-	2,3 ± 5%	4,8 ± 5%	ГСО 10706-2015
	от 0 до 10 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 %	-	4,5 ± 5%	9,5 ± 5%	ГСО 10706-2015
	от 0 до 50 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 50 %	—	22,5 ± 5%	47,5 ± 5%	ГСО 10706-2015
	от 0 до 100 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 %	—	45 ± 5%	95 ± 5%	ГСО 10706-2015
Диоксид серы (SO₂)	от 0 до 1 млн’ 1	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 млн’ 1	—	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014
	от 0 до 10 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 10 млн’¹	—	4,5 ± 5%	9,5 ± 5%	ГСО 10545-2014
	от 0 до 20 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 20 млн’¹	—	9,0 ± 5%	19,0 ±5%	ГСО 10545-2014
	от 0 до 100 млн'¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 100 млн'¹	—	45 ± 5%	95 ± 5%	ГСО 10545-2014
	от 0 до 200 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 200 млн’¹	—	90 ± 5%	190 ±5%	ГСО 10545-2014
	от 0 до 500 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 500 млн’¹	—	225 ± 5%	475 ± 5%	ГСО 10545-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1000 млн’¹	—	450 ± 5%	950 ± 5%	ГСО 10545-2014
	от 0 до 1 %	азот	-	-	О.ч. сорт 2 по ГОСТ 9293-74
	от 0 до 1 %	-	0,45 ± 5%	0,95 ± 5%	ГСО 10545-2014

Приложение Б

(рекомендуемое)

Схема подачи ГС на газоанализатор при проведении поверки

1 - газоанализатор; 2 - ротаметр; 3 - редуктор баллонный с вентилем тонкой регулировки; 4 - источник получения ГС (баллон или генератор газовых смесей, показано условно);

Рисунок Б.1 - Схема подачи ГС на газоанализатор

при проведении поверки

Приложение В

(обязательное)

Основные метрологические характеристики газоанализаторов

Таблица В.1 - Основные метрологические характеристики газоанализаторов

Определяемый компонент	Диапазоны измерений	Пределы допускаемой основной приведенной¹¹погрешности, %	Предел допускаемого времени установления показаний, Т90, с
Ацетилен (С2Н2)	от 0 до 10 млн'¹	±20	60
	от 0 до 100 млн*¹	±10	60
	от 0 до 500 млн*¹	±10	60
	от 0 до 1000 млн*¹	±10	60
	от 0 до 2000 млн*¹	±5	60
	от 0 до 5000 млн*¹	±5	60
	от 0 до 1 %	±5	60
	от 0 до 5 %	±5	60
Этан (СгНб)	от 0 до 10 млн*¹	±20	60
	от 0 до 100 млн*¹	±10	60
	от 0 до 500 млн*¹	±10	60
	от 0 до 1000 млн*¹	±10	60
	от 0 до 2000 млн*¹	±5	60
	от 0 до 5000 млн*¹	±5	60
	от 0 до 20 %	±2	60
	от 0 до 30 %	±2	60
Этилен (С2Н4)	от 0 до 10 млн*¹	±15	60
	от 0 до 100 млн*¹	±10	60
	от 0 до 500 млн*¹	±10	60
	от 0 до 1000 млн*¹	±8	60
	от 0 до 2000 млн*¹	±8	60
	от 0 до 5000 млн*¹	±5	60
	от 0 до 20 %	±2	60
	от 0 до 30 %	±2	60
Метан (СНд)	от 0 до 10 млн*¹	±15	60
	от 0 до 50 млн*¹	±10	60
	от 0 до 100 млн*¹	±10	60
	от 0 до 500 млн*¹	±8	60
	от 0 до 1000 млн*¹	±8	60
	от 0 до 1 %	±5	60
	от 0 до 50 %	±2	60
	от 0 до 100 %	±2	60
Метанол (СНзОН)	от 0 до 10 млн*¹	±15	160
	от 0 до 50 млн*¹	±15	160
	от 0 до 100 млн*¹	±15	160
	от 0 до 200 млн*¹	±10	160
	от 0 до 500 млн*¹	±10	160
	от 0 до 1000 млн*¹	±9	160
Этанол (С2Н5ОН)	от 0 до 10 млн*¹	±15	160
	от 0 до 50 млн*¹	±10	160
	от 0 до 100 млн*¹	±10	160

Определяемый компонент	Диапазоны измерений	Пределы допускаемой основной приведенной¹¹погрешности, %	Предел допускаемого времени установления показаний, Т90, с
	от 0 до 200 млн*¹	±8	160
	от 0 до 500 млн*¹	±5	160
	от 0 до 1000 млн*¹	±5	160
Оксид углерода (СО)	от 0 до 10 млн*¹	±10	60
	от 0 до 40 млн'¹	±10	60
	от 0 до 50 млн'¹	±10	60
	от 0 до 100 млн*¹	±8	* 60
	от 0 до 200 млн*¹	±8	60
	от 0 до 500 млн*¹	±8	60
	от 0 до 1000 млн*¹	±8	60
	от 0 до 1 %	±5	60
	от 0 до 5 %	±5	60
Диоксид углерода (СОД	от 0 до 1 млн*¹	±20	60
	от 0 до 50 млн*¹	±10	60
	от 0 до 100 млн*¹	±8	60
	от 0 до 500 млн*¹	±8	60
	от 0 до 1000 млн*¹	±5	60
	от 0 до 1 %	±5	60
	от 0 до 20 %	±5	60
	от 0 до 50 %	±5	60
	от 0 до 100 %	±5	60
Оксид-сульфид уг-лерода (COS)	от 0 до 10 млн'¹	±20	160
	от 0 до 100 млн*¹	±20	160
	от 0 до 500 млн*¹	±15	160
Водород (Н2)	от 0 до 500 млн*¹	±10	60
	от 0 до 1000 млн*¹	±10	60
	от 0 до 5 %	±5	60
	от 0 до 50 %	±5	60
	от 0 до 100 %	±2	60
Вода (Н2О)	от 0 до 10 млн'¹	±10	160
	от 0 до 100 млн*¹	±10	160
	от 0 до 1000 млн*¹	±10	160
	от 0 до 1 %	±8	160
	от 0 до 15 %	±8	160
	от 0 до 20 %	±8	160
	от 0 до 30 %	±8	160
	от 0 до 40 %	±8	160
Сероводород (H2S)	от 0 до 5 млн*¹	±15	160
	от 0 до 10 млн*¹	±15	160
	от 0 до 50 млн*¹	±15	160
	от 0 до 100 млн*¹	±10	160
	от 0 до 200 млн*¹	±10	160
	от 0 до 500 млн*¹	±10	160
	от 0 до 1000 млн*¹	±9	160
	от 0 до 2000 млн*¹	±5	160

Определяемый компонент	Диапазоны измерений	Пределы допускаемой основной приведенной¹¹погрешности, %	Предел допускаемого времени установления показаний, Т90, с
	от 0 до 5 %	±5	160
Формальдегид (СН₂О)	от 0 до 1 млн*¹	±30	160
	от 0 до 10 млн*¹	±20	160
	от 0 до 50 млн*¹	±20	160
	от 0 до 100 млн*¹	±20	160
	от 0 до 500 млн*¹	±10	160
Хлороводород (НС1)	от 0 до 1 млн*¹	±30	160
	от 0 до 5 млн*¹	±20	160
	от 0 до 10 млн*¹	±20	160
	от 0 до 50 млн*¹	±20	160
	от 0 до 100 млн*¹	±15	160
	от 0 до 500 млн*¹	±10	160
	от 0 до 1000 млн*¹	±10	160
	от 0 до 5000 млн*¹	±10	160
Синильная кислота (HCN)	от 0 до 10 млн*¹	±20	160
	от 0 до 50 млн*¹	±20	160
	от 0 до 100 млн*¹	±20	160
	от 0 до 500 млн*¹	±20	160
Фтороводород (HF)	от 0 до 1 млн*¹	±30	160
	от 0 до 5 млн*¹	±30	160
	от 0 до 10 млн*¹	±20	160
	от 0 до 20 млн*¹	±20	160
	от 0 до 50 млн*¹	±10	160
	от 0 до 100 млн*¹	±10	160
	от 0 до 200 млн*¹	±10	160
Закись азота (N₂O)	от 0 до 20 млн*¹	±10	60
	от 0 до 50 млн*¹	±10	60
	от 0 до 100 млн*¹	±10	60
	от 0 до 200 млн*¹	±8	60
	от 0 до 500 млн*¹	±8	60
	от 0 до 1000 млн*¹	±8	60
	от 0 до 5000 млн*¹	±5	60
	от 0 до 5 %	±5	60
Аммиак (NH3)	от 0 до 1 млн*¹	±20	160
	от 0 до 10 млн*¹	±20	160
	от 0 до 50 млн*¹	±10	160
	от 0 до 100 млн*¹	±10	160
	от 0 до 500 млн*¹	±10	160
	от 0 до 1000 млн*¹	±10	160
	от 0 до 1 %	±5	160
	от 0 до 10 %	±5	160
Оксид азота (NO)	от 0 до 10 млн*¹	±15	60
	от 0 до 20 млн*¹	±10	60
	от 0 до 25 млн*¹	±10	60
	от 0 до 50 млн*¹	±10	60

Определяемый компонент	Диапазоны измерений	Пределы допускаемой основной приведенной” погрешности, %	Предел допускаемого времени установления показаний, Т90, с
	от 0 до 100 млн"¹	±10	60
	от 0 до 500 млн"¹	±8	60
	от 0 до 1000 млн"¹	±8	60
	от 0 до 3000 млн"¹	±5	60
	от 0 до 1 %	±5	60
Диоксид азота (NO₂)	от 0 до 10 млн"¹	±15	60
	от 0 до 20 млн"¹	±10	60
	от 0 до 25 млн"¹	±10	60
	от 0 до 50 млн'¹	±10	60
	от 0 до 100 млн"¹	±10	60
	от 0 до 250 млн"¹	±8	60
	от 0 до 500 млн'¹	±8	60
	от 0 до 1000 млн"¹	±5	60
	от 0 до 5000 млн"¹	±5	60
Кислород (О2)	от 0 до 10 млн"¹	±15	60
	от 0 до 100 млн"¹	±10	60
	от 0 до 1000 млн"¹	±9	60
	от 0 до 1 %	±5	60
	от 0 до 5 %	±3	60
	от 0 до 10 %	±2	60
	от 0 до 50 %	±2	60
	от 0 до 100 %	±2	60
Диоксид серы (SO2)	от 0 до 1 млн"¹	±20	160
	от 0 до 10 млн"¹	±10	160
	от 0 до 20 млн"¹	±10	160
	от 0 до 100 млн"¹	±10	160
	от 0 до 200 млн"¹	±10	160
	от 0 до 500 млн"¹	±8	160
	от 0 до 1000 млн"¹	±8	160
	от 0 до 1 %	±5	160
0 - Приведенная погрешность нормирована к верхнему значению диапазона измерений

Техническая поддержка

Методика поверки «Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM»» (МП 125/09-2019 )

Методика поверки

Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM»

МП 125/09-2019

ООО "ПРОММАШ ТЕСТ"

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM»» (МП 125/09-2019 )

Методика поверки

Газоанализаторы марки ProCeas® моделей «ProCeas» и «ProCeas LaserCEM»

МП 125/09-2019

ООО "ПРОММАШ ТЕСТ"

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
