Методика поверки «Счетчик электрической энергии многофункциональный СЭБ-1ТМ.02М» (ИЛГШ.411152.174РЭ1)

АЯ 74

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МНОГОФУНКЦИОНАЛЬНЫЙ СЭБ-1ТМ.02М

Руководство по эксплуатации

Часть 2

Методика поверки

ИЛГШ.411152.174РЭ1

kbmps@kis.ru www.nzif.ru

Содержание

• 1   Операции и средства поверки

• 2   Требования безопасности

• 3   Условия поверки и подготовка к ней

• 4   Проведение поверки

• 5   Оформление результатов поверки

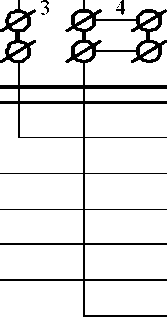

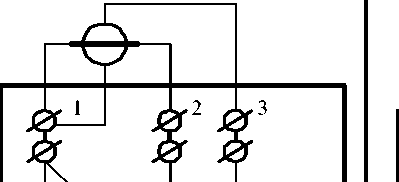

Приложение А Схемы подключения счетчика к поверочной установке

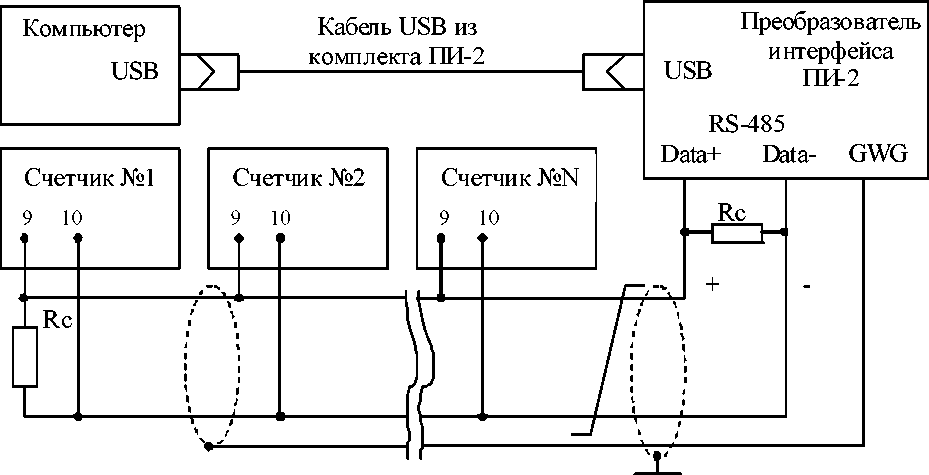

Приложение Б Схема подключения счетчиков к компьютеру

Настоящая методика составлена с учетом требований РМГ 51-2002 в соответствии с требованиями ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52425-2005, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии многофункциональные серии СЭБ-1ТМ.02М (далее счетчики), предназначенные для многотарифного учета активной и реактивной энергии в однофазных двухпроводных сетях переменного тока, ведения массива профиля мощности нагрузки, измерения параметров сети и параметров качества электричества в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 (220) В, базовым (максимальным) током 5 (80) А, частотой 50 Гц при непосредственном подключении к сети.

В модельный ряд счетчиков серии СЭБ-1ТМ.02М входят счетчики, отличающиеся наличием реле управления нагрузкой, типами интерфейсов связи и способом установки (внутри или снаружи помещений). Счетчики всех вариантов исполнения имеют идентичные метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, единое программное обеспечение. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков серии СЭБ-1ТМ.02

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счетчик.

Межповерочный интервал 12 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

- повреждения знака поверительного клейма ( пломбы) и в случае утраты паспорта;

- ввода в эксплуатацию счетчика после длительного хранения (более одного межповерочного интервала);

- при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

- продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному межповерочному интервалу.

Таблица 2- Операции и средства поверки

Допускается проведение поверки на установке УАПС-1 с максимальным током 50 А.

таж по технике безопасности.

- температура окружающего воздуха (23 ± 2) ° С ;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление (630 -795) мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50 ± 0,3) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• -  отклонение напряжения от среднего значения не более ± 1,0 %;

• -  отклонение тока от среднего значения не более ± 1,0%.

• - счетчики внутренней установки должны подключаться к поверочной установке по схеме, приведенной на рисунке А.1 приложения А;

• - счетчики наружной установки должны подключаться к поверочной установке по схеме, приведенной на рисунке А.2 приложения А;

• - назначение и расположение контактов соединителей интерфейсных цепей приведены на рисунке А.3 приложения А.

Подключение счетчика к компьютеру для работы через интерфейс RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счетчика к компьютеру для работы через оптопорт должно производиться по схеме, приведенной на рисунке Б.2 приложения Б.

Подключение счетчика к компьютеру для работы через PLC-модем должно производиться по схеме, приведенной на рисунке Б.3 приложения Б.

• - нажать кнопку «Оптопорт»;

• - в окне «Порт» установить номер COM-порта компьютера (СОМ1-СОМ255) к которому подключено устройство сопряжение оптическое УСО-2;

• - снять флаги «Автоопределение типа протокола», «Пакетный протокол», «Протокол Y-NET»;

• - установить флаг «CRC»;

• - в окне «Время ожидания ответа счетчика» ввести 1000 мс и нажать Enter;

• - в окне «Системный TimeOut» ввести 50 мс и нажать Enter;

• - в окне «Перезапросов при отсутствии ответа» установить 1.





  Т емпературный диапазон Число направлений

  I Строго соблюдать TIME-OUT

  Разрешить сохранять прерванный режим индикации при выключении питания Запретить автоматическое закрытие канала связи Однонаправленный режим учета [по модулю) Порог чувствительности счетчика C3T-4TM.03



  обмена

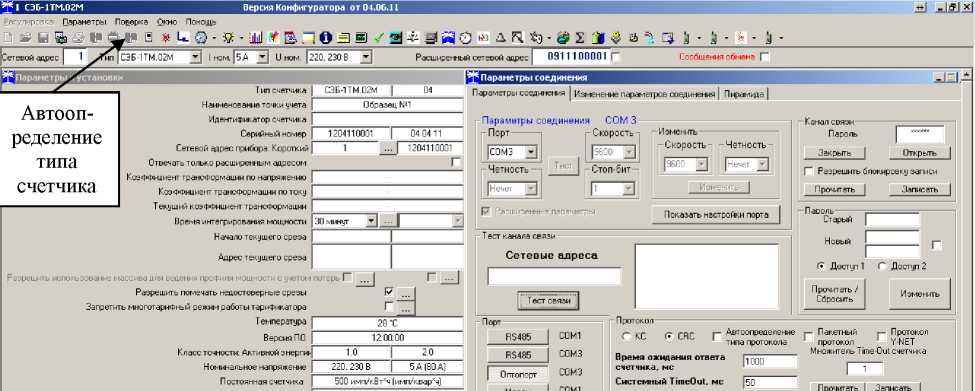

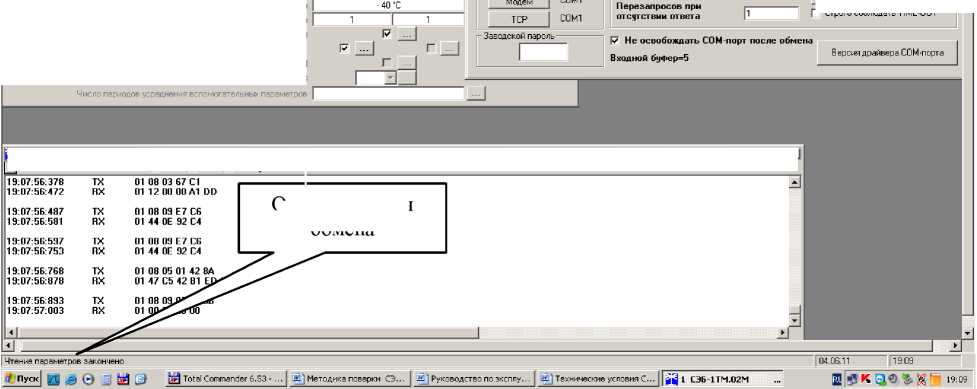

  Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ» с открытыми подчиненными формами «Параметры соединения», «Параметры и установки», «Протокол обмена»

  			Jnjxj
  х] Показать содержимое пакета Тх	Г Rx	Со служебными байтами

  Окно состояния

• - подключить головку устройства сопряжения оптического к оптопорту проверяемого счетчика;

• - снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

• - в окне «Сетевой адрес» генеральной формы программы установить адрес «0» (общий адрес);

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1);

• - прочитать короткий индивидуальный адрес счетчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• - убедиться, что в окнах генеральной формы «Тип счетчика», «1ном», «ином» установились правильные значения для проверяемого счетчика.

• - открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

• - нажать кнопку «Прочитать» в группе элементов «Канал 1»;

• - убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

• - если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счетчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

• - убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счетчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

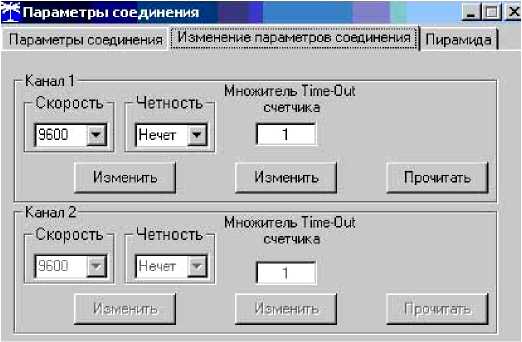

Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

• - подключить счетчик к компьютеру по схеме, приведенной на рисунке Б.1 приложения Б;

• - нажать одну из кнопок «RS485» на форме «Параметры соединения»;

• - в окне «Порт» установить номер COM-порта компьютера (СОМ1-СОМ255), к которому подключен преобразователь интерфейса ПИ-2;

• - в окне «Скорость» установить «9600»;

• - в окне «Четность» установить «Нечет»;

• - в окне «Стоп-бит» установить «1»;

• - в окне «Время ожидания ответа счетчика» установить 250 мс;

• - в окне «Системный TimeOut» установить 50 мс;

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика по интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1).

• - как показано на рисунке 3 для определения погрешности измерения активной энергии прямого и обратного направления;

• - как показано на рисунке 4 для определения погрешности измерения реактивной энергии прямого направления;

- как показано на рисунке 5 для определения погрешности измерения реактивной

энергии прямого направления

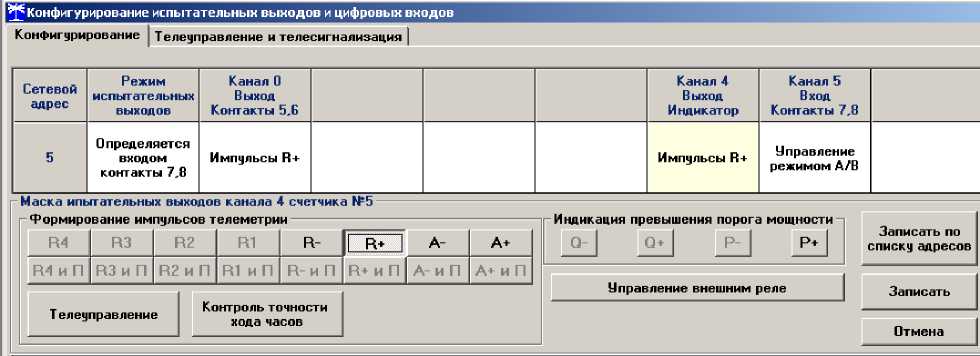

Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого и обратного направления

Рисунок 4 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого направления

имени М.В.ФРУНЗЕ

Рисунок 5 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии обратного направления

• - интерфейсной командой для счетчиков наружной установки.

• - интерфейсной командой или внешним напряжением, подаваемым на цифровой вход, для счетчиков, устанавливаемых внутри помещения.

Переключение режимов телеметрии интерфейсной командой производится посредством формы «Конфигурирование испытательных выходов» путем выбора режима «А» или «В» из меню «Режим испытательных выходов», как показано на рисунке 6.

[ffi Конфигурирование испытательных выходов и циф|

Конфигурирование Телеуправление и телесигналк

1      ________о____________п---- о.________

Отключены

А

---------' В

Определяется входом контакты 7,8 Отмена

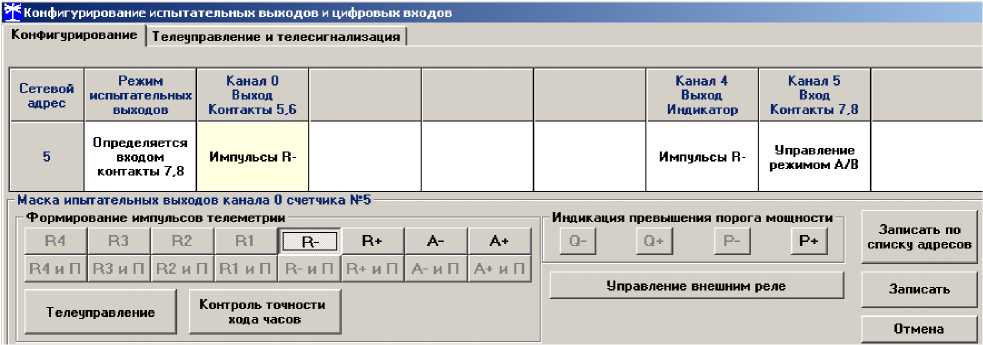

Рисунок 6 - Конфигурирование основного (А) и поверочного (В) режима телеметрии

Переключение режимов телеметрии внешним напряжением, должно производиться по схеме, приведенной на рисунке 7.

- лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ Р 52320-2005;

- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

- на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети;

- в комплект счетчика должен входить формуляр и руководство по эксплуатации.

Таблица 3 - Номера контактов счетчика для проверки электрической прочности изоляции

Результаты проверки считают положительными, если не произошло пробоя изоляции и ни один импульс не вызвал образования дуги. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

• - открыть форму конфигуратора «Управление режимами индикации»;

• - нажать кнопку «Тест УИ», расположенную на поле формы.

При этом включаются все элементы индикации табло ЖКИ на время 5 секунд. Еще раз убедиться, что включаются все элементы индикации.

4.3.1.1 Посредством формы конфигуратора «Управление режимами индикации», вкладки «Маски» прочитать и запомнить установленные маски режимов индикации, что бы их восстановить по окончанию поверки. Снять и записать в счетчик «Маски индикации энергии по тарифам».

4.3.1.2 Нажать кнопку управления режимами индикации счетчика и удерживать ее в нажатом состоянии (более 1 секунды) для перевода счетчика в режим индикации основных параметров, а именно текущей активной энергии. Убедиться, что счётчик перешел в режим индикации активной энергии нарастающего итога по сумме тарифов с включением всех курсоров тарифов: «Т1», «Т2», «Т3», «Т4» и курсора вида энергии «А». Остальные курсоры должны быть погашены.

4.3.1.3 Убедиться, что по каждому короткому нажатию кнопки управления производится перебор параметров подрежима индикации энергии нарастающего итога в следующей последовательности:

- активная по тарифу 1 с включением курсора «Т1» и «А»;

- активная по тарифу 2 с включением курсора «Т2» и «А»;

- активная по тарифу 3 с включением курсора «Т3» и «А»;

- активная по тарифу 4 с включением курсора «Т4» и «А»;

- активная по сумме тарифов с включением курсоров « Т 1», « Т 2», « Т 3», « Т 4» и « А »;

- реактивная прямого направления по тарифу 1 с включением курсора «Т1» и «R+»;

- реактивная прямого направления по тарифу 2 с включением курсора «Т2» и «R+»;

- реактивная прямого направления по тарифу 3 с включением курсора «Т3» и «R+»;

- реактивная прямого направления по тарифу 4 с включением курсора «Т4» и «R+»;

- реактивная прямого направления по сумме тарифов с включением курсоров «Т1», «Т2», «Т3», «Т4» и «R+»;

- реактивная обратного направления по тарифу 1 с включением курсора «Т1» и «R-»;

- реактивная обратного направления по тарифу 2 с включением курсора «Т2» и «R-»;

- реактивная обратного направления по тарифу 3 с включением курсора «Т3» и «R-»;

- реактивная обратного направления по тарифу 4 с включением курсора «Т4» и «R-»;

- и так, по кругу.

4.3.1.4 Если счетчик содержит внутреннюю ошибку, то на цифровом индикаторе будет отображаться сообщение об ошибке в виде: Е-хх,     где хх - номер ошибки.

4.3.1.5 Нажать кнопку управления режимами индикации счетчика и удерживать ее в нажатом состоянии (более 5 секунды) для перевода счетчика в режим индикации вспомогательных параметров. Убедиться, что счётчик перешел в один из режимов индикации вспомогательных параметров.

4.3.1.6 Коротким нажатием кнопки (менее 1 секунды) установить режим индикации версии программного обеспечения (ПО) счетчика с индикацией в двух старших разрядах индикатор символов «по». Убедиться, что индицируемая версия по счетчика 12.00.ХХ, где 00 - номер версии метрологически значимой части ПО, ХХ - номер версии метрологически не значимой части ПО.

4.3.1.7 Коротким нажатием кнопки (менее 1 секунды) установить режим индикации контрольной суммы метрологически значимой части ПО счетчика с индикацией в трех старших разрядах индикатор символов «crc». Убедиться, что индицируемая контрольная сумма равна 1ABF.

Результат проверки считается положительным, если функционирует кнопка управления, на табло ЖКИ отображается информация без искажения символов и отсутствуют сообщения об ошибках.

имени М. В . ФРУНЗЕ

• - закрыть крышку контактной колодки;

• - включить счетчик;

• - прочитать и запомнить содержимое верхней строки журнала «Открытие/закрытие защитной крышки контактной колодки», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

• - выключить счетчик;

• - открыть и, через 3-5 секунд, закрыть крышку контактной колодки в выключенном состоянии счетчика;

• - включить счетчик и прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки контактной колодки»;

• - убедиться, что в верхней строке журнала зафиксировалось время открытия/закрытия крышки контактной колодке в выключенном состоянии счетчика.

Результаты проверки считают положительными, если формируются записи в журналах «Открытие/закрытие защитной крышки контактной колодки» и «Вскрытия счетчика» при от-крытии/закрытии соответствующих крышек.

• 4.5.7  Если при внеочередной или периодической поверке общий результат проверки отрицательный, то необходимо просмотреть все строки таблицы проверки параметров, имеющие заключение «НЕТ». Контекстная подсказка по несоответствию параметра может быть получена путем наведения указателя манипулятора «мышь» на сообщение «НЕТ». Если

несоответствие связано с параметром, измененным пользователем на стадии эксплуатации, то его необходимо запомнить, установить в соответствии с требованиями контекстной подсказки (параметры по умолчанию завода-изготовителя) и повторить проверку по п. 4.5. По окончанию проверки параметр должен быть восстановлен.

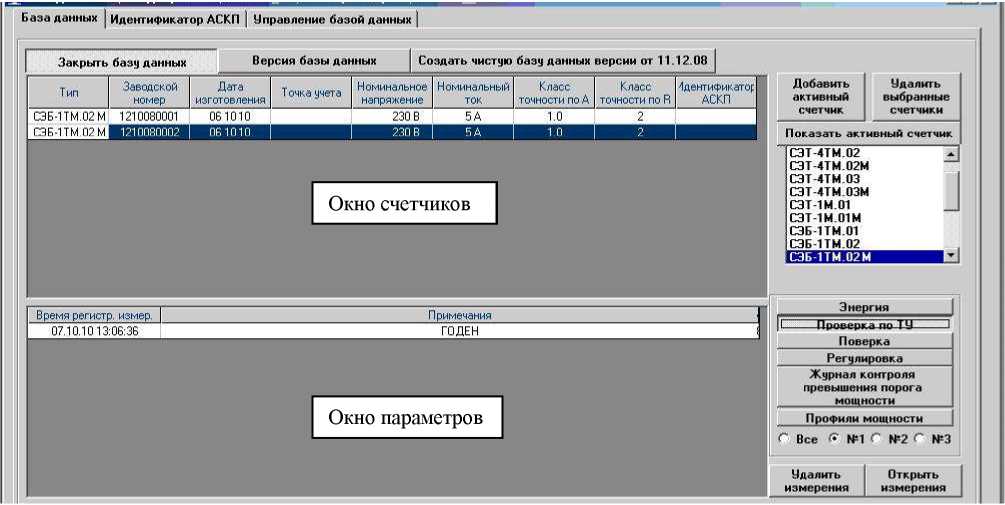

Рисунок 8 - Формы «База данных»

Результаты проверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

• 4.6.2  Проверку функционирования встроенного PLC-модема следует проводить с применением компьютера, к которому подключен технологический PLC-модем М-2.01 через интерфейс RS-485 по схеме, приведенной на рисунке Б.3 приложения Б. Технологический модем должен быть сконфигурирован как базовая станция, и выполнять функцию координатора сети передачи данных.

• 1) вызвать форму конфигуратора «Параметры соединения» из меню «Параметры», в группе элементов «Порт». Нажать кнопку «RS485» и установить коммуникационные параметры COM-порта компьютера, к которому подключен модем PLC М-2.01 через преобразователь интерфейса ПИ-2:

• - в окне «Скорость» установить «9600»;

• - в окне «Четность» установить «Нечет»;

• - в окне «Стоп-бит» установить «1»;

• - в окне «Время ожидания ответа счетчика» установить 3000 мс;

• - в окне «Системный TimeOut» установить 50 мс;

• 2) вызвать генеральную форму работы с PLC-модемом «PLC Y-NET» из меню «Пара-метры»\«PLC-модем», вид формы приведен на рисунке 9;

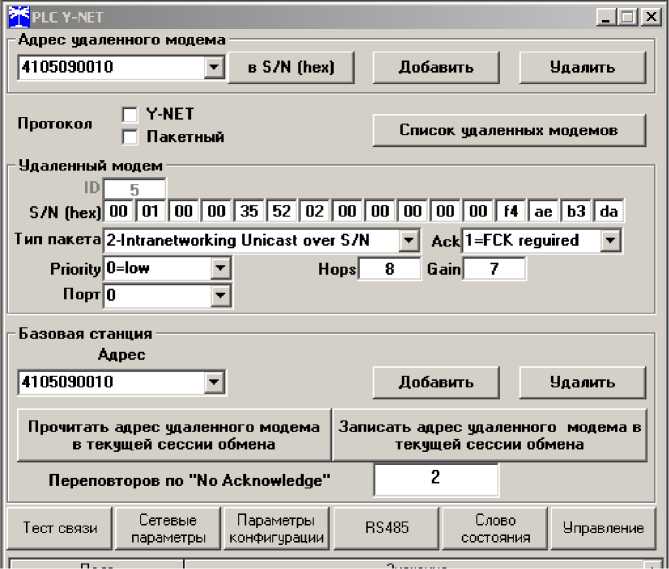

Рисунок 9 - Форма «PLC Y-NET»

• 3) ввести адрес модема, для чего в форме «PLC Y-NET»:

• - нажать кнопку «Добавить» в группе элементов «Адрес удаленного модема»;

• - в окне появившейся модальной формы ввести серийный номер модем М-2.01, указанный на шкале модема, и нажать кнопку «ОК»;

• - убедиться, что введенный серийный номер модема появился в окне «Адрес удаленного модема» формы «Y-NET» (на рисунке 9 это 4105090010);

• 4) проверить связь с модемом, для чего нажать кнопку «Тест связи» на форме «PLC Y-NET» и убедиться, что в окне сообщений конфигуратора (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен»;

• 5) если конфигуратор выдает сообщение «Прибор не отвечает», то необходимо:

• - проверить правильность подключения модема к компьютеру и правильность коммуникационных параметров конфигуратора, как описано в п. 4.6.1, 4.6.3 шаг 1;

• - если подключения и настройки правильные, а связи нет, то, по-видимому, настройки модема отличаются от заводских настроек, и необходимо определить эти настройки нажатием на кнопку «Тест скорости» формы «Настройка интерфейса RS-485 PLC-модема». Вызов фор-

мы производится по кнопке «RS-485», расположенной на форме «PLC Y-NET» (рисунок 9);

6) вызвать форму «Параметры конфигурации PLC-модема», нажатием кнопки «Параметры конфигурации», вид формы приведен на рисунке 10, и прочитать конфигурационные параметры модема по кнопке «Прочитать все (BIN MASK)»;

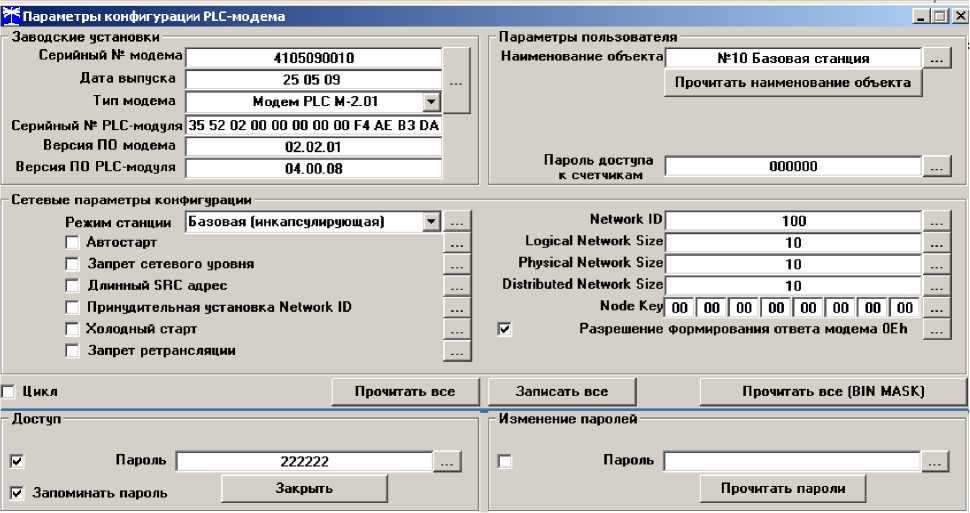

Рисунок 10 - Форма «Параметры конфигурации PLC-модема»

• 7) сконфигурировать модем как базовую станцию, для чего ввести в окна формы следующие значения конфигурационных параметров:

• - снять все конфигурационные флаги в группе элементов «Сетевые параметры конфигурации», установить флаг «Разрешить формирование ответа модема 0Eh»;

• - установить режим станции «Базовая (инкапсулирующая)»;

• - установить размер сети равный 10 (параметры «Logical Network Size», «Physical Network Size», «Distributed Network Size»);

• - установить ключ подсети (Node Key) все нули (00h 00h 00h 00h 00h 00h 00h 00h);

• - ввести пароль доступа на изменение параметров шесть двоек (по умолчанию);

• - записать измененные параметры в модем по кнопке «Записать все»;

• 8)  убедиться, что светодиодный индикатор «Статус» модема непрерывно светится зеленым светом;

• 9) через 10 секунд проверить записанные параметры, путем чтения по кнопке «Прочитать все (BIN MASK)» и убедиться, что они соответствуют установленным;

• 10) прочитать сетевые параметры модема посредством формы «Сетевые параметры и индикаторы событий PLC-модема» (рисунок 11) по кнопке «Сетевые параметры» формы «PLC Y-NET» или из меню «PLC-модем» и убедиться что:

• - режим станции - «Базовая (БС)»;

• - идентификатор сети («Network ID») не равен нулю;

• - идентификатор модема (Node ID) и идентификатор базовой станции (Base ID) равны единице.



имени М. В . ФРУНЗЕ

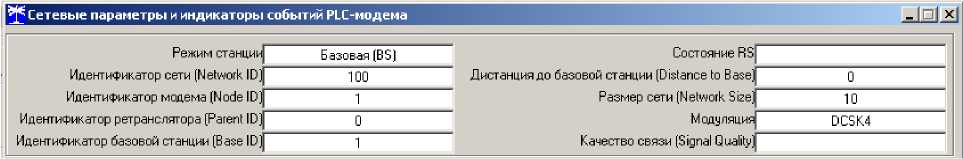

Рисунок 11 - Сетевые параметры PLC-модема M-2.01 в режиме базовой станции

• - подключить счетчик к той же фазе электрической сети, к которой подключена базовая станция, и убедиться, что светодиодный индикатор состояния модема «PLC» мигает зеленым светом с периодом 2 секунды;

• - подключить счетчик к компьютеру через оптопорт и проверить связь со счетчиком, как описано в п. 3.8.4, 3.8.5;

• - ввести в окно «Адрес удаленного модема» формы «PLC Y-NET» ввести серийный номер счетчика, указанный на его шкале, и проверить связь с PLC-модемом счетчика через оптопорт, как описано в п. 4.6.3, шаги 3-5;

• - прочитать конфигурационные параметры PLC-модема счетчика через оптопорт, как описано в п. 4.6.3 шаг 6 и убедиться, что ключ подсети (Node Key) нулевой (во всех байтах);

• - если ключ подсети не нулевой, то установить и записать нулевой ключ посредством кнопки «Записать», расположенной справа от окна ключа, и произвести контрольное чтение;

• - вызвать форму «Управление PLC-модемом» по кнопке «Управление» формы «PLC Y-NET» или из меню «PLC-модем» и сбросить адреса PLC-модема счетчика нажатием кнопки «Покинуть сеть»;

• - наблюдать за светодиодным индикатором состояния PLC-модема счетчика «PLC» в течение 1-2 минут;

• - убедиться, что из режима периодического мигания (с периодом 2 секунды) индикатор переходит в режим непрерывного свечения зеленым цветом с меньшей яркостью, что означает, что модем счетчика нашел и подключился к базовой станции.

• - в форме «PLC Y-NET» установить флаг «Y-NET» в группе элементов «Протокол»;

• - в форме «Параметры соединения» конфигуратора нажать кнопку «RS485», к которой приписана базовая станция технологического модема PLC M-2.01;

• - проверить связь со счетчиком через электрическую сеть, для чего нажать кнопку «Тест связи» на форме «Параметры соединения» и убедиться, что в информационном окне генеральной формы конфигуратора (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен»;

• - вызвать форму конфигуратора «Монитор» из меню «Параметры», установить флаг «Цикл» и последовательно нажать кнопки «Выбрать все» и «Пуск»;

• - конфигуратор должен производить циклическое считывание измеряемых счетчиком параметров и отображать их значения в соответствующих окнах формы «Монитор».

Результаты проверки считают положительными, если PLC-модем счетчика подключился к базовой станции по электрической сети и производится циклическое считывание данных посредством формы «Монитор», а в окне «Состояние обмена» конфигуратора отсутствуют сообщения об ошибках.

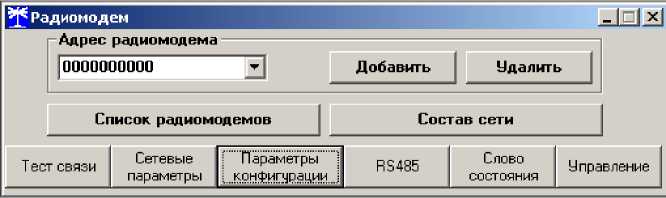

Рисунок 12 - Форма «Радиомодем»

Результаты проверки считают положительными, если радиомодем устанавливает соединение с терминалом, на табло терминала отображаются индицируемые параметры счетчика и производится изменение режимов индикации счетчика по нажатию кнопки терминала.

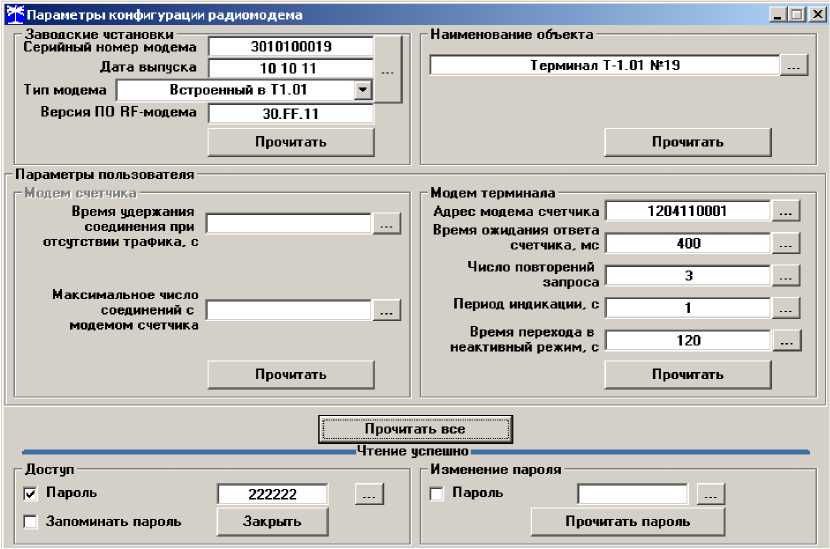

Рисунок 13 - Форма «Радиомодем»

VD1 - Индикатор единичный АЛ307БМ

R1 - Резистор С2-33Н-0,25-1 кОм±5 %

Номера контактов испытательного выхода без скобок для счетчиков СЭБ-1ТМ.02М - СЭБ-1ТМ.02М.07, в скобках для СЭБ-1ТМ.02М.08 - СЭБ-1ТМ.02М.11.

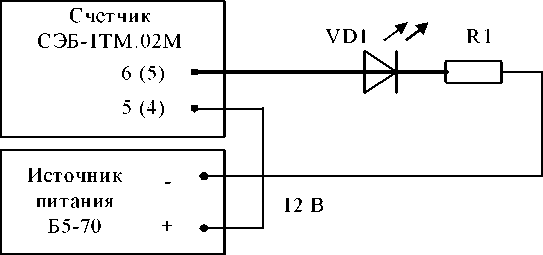

Рисунок 14 - Схема подключения счетчика для проверки стартового тока и самохода

Результаты проверки считают положительными, если счетчик регистрирует ток и мощности, а период следования импульсов на испытательном выходе менее 60 с для прямого и обратного направления активной и реактивной энергии.

Результаты проверки считают положительными, если светодиод не включился за время, рассчитанное по формуле (1) для счетчиков активной энергии класса точности 1, по формуле (2) для счетчиков реактивной энергии классов точности 2:

• - 2,04 мин (123 с) для счетчика активной энергии;

• - 1,63 мин (97 с) для счетчика реактивной энергии.

Проверку самохода можно прекратить, и считать результаты испытаний положительными, если светодиод не включился за указанное время.

At    - время анализа самохода, мин;

m    - число измерительных элементов;

k - число импульсов выходного устройства на 1 кВт^ч, имп/(кВт^ч) (имп/(квар^ч)); ином - номинальное напряжение;

1макс - максимальный ток, А.

где   5Р    - относительная погрешность измерения активной мощности, %;

Ризм - значение активной мощности, измеренное поверяемым счетчиком, Вт;

Ро    - значение активной мощности, измеренное эталонным счетчиком, Вт.

Результаты проверки считают положительными, если счетчик соответствует классу точности, а относительные погрешности измерений активной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 4.

где   5Q   - относительная погрешность измерения реактивной мощности, %;

( изм - значение реактивной мощности, измеренное поверяемым счетчиком, вар; ( о - значение реактивной мощности, измеренное эталонным счетчиком, вар.

Результаты проверки считаются положительными, если счетчик соответствует классу точности, а относительные погрешности измерений реактивной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 4.

имени М. В . ФРУНЗЕ

Таблица 4 - Значения информативных параметров входного сигнала

Su = ^{Uизм - ио} -100,                                         (5)

ио

где 5и     - относительная погрешность измерения напряжения, %;

иизм - значение фазного напряжения, измеренное поверяемым счетчиком, В;

ио    - значение фазного напряжения, измеренное эталонным счетчиком, В.

Результаты проверки считаются положительными, если вычисленные погрешности измерения напряжений находятся в пределах ±0,9 %.

Si =^{1изм - 1о}-100,                                         (6)

где 5i    - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

1о    - значение тока, измеренное эталонным счетчиком, А.

Результаты проверки считают положительными, если вычисленные относительные погрешности измерения тока находятся в пределах, указанных в таблице 5.

Таблица 5 - - Пределы допускаемой относительной погрешности измерения тока

Fизм — Fо

5f =             • 100,                                         (7)

Fо

где   5f    - относительная погрешность измерения частоты, %;

Fизм - значение частоты, измеренное поверяемым счетчиком, Гц;

Fо    - значение частоты, измеренное частотомером Ч3-63, Гц.

4.10.9.1 Подключить частотомер к поверочной установке по схеме, приведенной на рисунке 15.

4.10.9.2 Частотомером Ч3-63 измерять период напряжения сети То при следующих состояниях органов управления частотомера:

• — переключатель МЕТКИ ВРЕМЕНИ в состояние «10^-6»;

• — переключатель МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «10²».

Частоту сети вычислять по формуле (6)

Fо = ^, Гц                            (8)

То

где То - период напряжения сети, измеренный частотомером, мс.

Результаты проверки считают положительными, если относительная погрешность измерения частоты находится в пределах ±0,05 %.

R1 - Резистор С2-33Н-1-68 кОм±5 %

R2 - Резистор С2-33Н-1-2,2 кОм±5 %

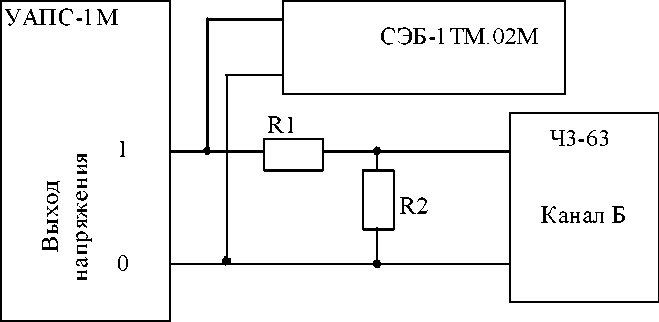

Рисунок 15 - Схема подключения частотомера Ч3-63 для измерения частоты

4.10.10.1 Установить флажки в форме «Измеритель погрешности», как показано на рисунке 16.

4.10.10.2 В строке «Эталон» над каждым интересующим параметром ввести эталонное значение, измеренное внешним эталонным средством, относительно которого нужно вычислить погрешность измерения счетчика.

4.10.10.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усреднение и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

4.10.10.4 Для определения погрешностей группы счетчиков (до 6 штук) их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 4.10.10.3. При этом вычисленные погрешности каждого поверяемого счетчика будут отображаться на отдельной строке формы «Измеритель погрешности».

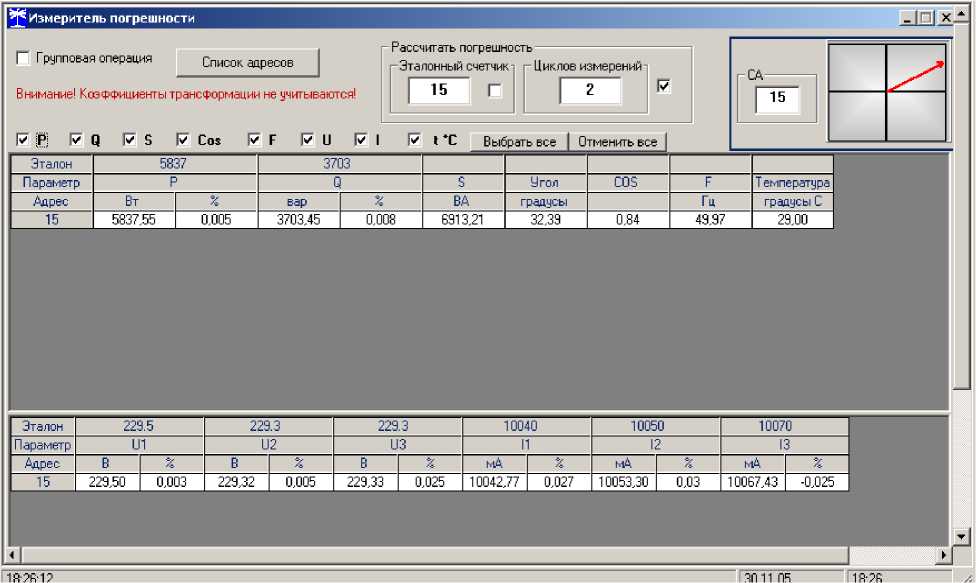

Рисунок 16 - Форма «Измеритель погрешности»

4.11.1.1 Для проведения проверки собрать схему, приведенную на рисунке 17. При этом счетчик должен быть подключен к компьютеру через оптопорт по схеме, приведенной на рисунке Б.2 приложения Б. Проверку проводить при номинальном напряжении и номинальной частоте сети.

4.11.1.2 Подготовить компьютер к работе в соответствии с требованиями п.п. 3.7, 3.8. настоящей методики.

4.11.1.3 Перед началом испытаний, с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и входов» настроить испытательный выход на формирование сигнала контроля точности хода часов.

4.11.1.4 Посредством формы «Проверка точности хода часов» из меню «Поверка», вкладки «Расчет точности хода» прочитать и запомнить заводскую константу коррекции точности хода часов (Кктх), введенную в счетчик на этапе регулировки. Вид формы приведен на рисунке 18.

• 4.11.1.5 Установить органы управления частотомера Ч3-63 в следующие состояния: - переключатель РОД РАБОТЫ в состояние «Т » (измерение периода по каналу Б ); - ручку ВРЕМЯ ИНД. установить в крайнее состояние, вращая против часовой стрелки; - переключатель МЕТКИ ВРЕМЕНИ в состояние «10^-7»;

• - переключатель ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10³»;

• - ручку УРОВЕНЬ (КАНАЛ Б) установить в середину сегмента между меткой «+» и крайним (по часовой стрелке) состоянием ручки.



R1 - Резистор С2-33Н -0,25-1,0 кОм ± 5 %

R2 - Резистор С2-33Н -0,25-4,3 кОм ± 5 %

Номера контактов испытательного выхода без скобок для счетчиков СЭБ-1ТМ.02М - СЭБ- 1ТМ.02М.07, в скобках для СЭБ-1ТМ.02М.08 - СЭБ-1ТМ.02М.11.

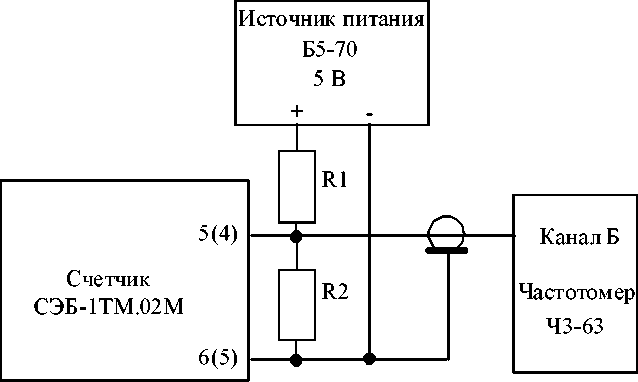

Рисунок 17 - Схема подключения оборудования для проверки точности хода часов

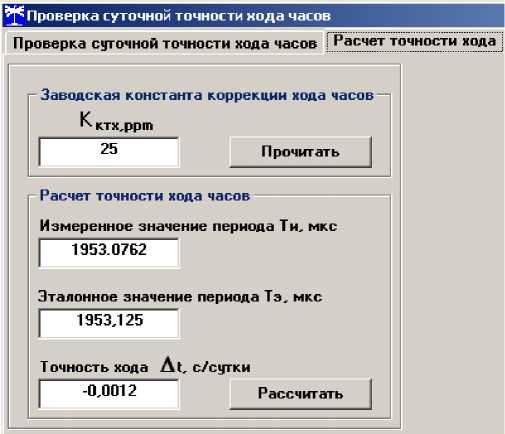

Рисунок 18 - Форма «Расчет точности хода»

4.11.1.6 Произвести измерение периода времязадающего генератора Ти при помощи частотомера Ч3-63 и запомнить результат измерения до четвертого знака после запятой.

4.11.1.7 Точность хода часов (At_B) рассчитать по формуле (9)

где   Ata    - точность хода часов, с/сут;

Тэ    - значение эталонного периода сигнала времязадающего генератора, которое

при частоте 512 Гц составляет 1953,125 мкс;

Ти - значение измеренного частотомером периода сигнала времязадающего генератора (без учета коррекции точности хода), мкс;

Кктх - константа коррекции точности хода, введенная в счетчик на стадии регулировки и прочитанная в п. 4.11.1.4;

86400 - число секунд в сутках с размерностью с/сут.

• - чтение заводской константы коррекции точности хода Кктх с отображением в окне «Кктх, ppm»;

• - чтение варианта исполнения счетчика и установку значения эталонного периода сигнала времязадающего генератора в зависимости от типа счетчика с отображением в окне «Тэ, мкс» (1953,125 мкс для СЭБ-1ТМ.02М);

• -  расчет точности хода часов по формуле (9) с отображением результата расчета в окне формы «Точность хода At, с/сут».

Результаты проверки считают положительными, если точность хода часов в нормальных условиях, посчитанная по формуле (9) или рассчитанная конфигуратором, находится в пределах ±0,5 с/сут.

ВНИМАНИЕ! После внеочередной и периодической поверки восстановить запомненные пользовательские параметры, если они были изменены в ходе поверки:

• - скорость обмена по RS-485, п. 3.8.6;

• - флаг «Однонаправленный режим учета по модулю» п. 3.8.8;

• - конфигурацию испытательных выходов и цифрового входа п. 3.9.1.

Приложение А

(обязательное)

Схемы подключения счетчика к поверочной установке

А.1 Схема подключения счетчиков внутренней установки к установке УАПС-1М приведена на рисунке А.1. Схема подключения счетчиков наружной установки к установке УАПС-1М приведена на рисунке А.2. Назначение контактов соединителей интерфейсных цепей приведены на рисунке А.3.

Счетчики СЭБ-1 ТМ.02М -

• - СЭБ-1ТМ.02М.07

• -

  УАПС-1М

  Блок напряжений

  Выход фаз напряжений

  Выход (+) I~5~| J2T

  ыход (-) | 6 0

  Счетчики

  СЭБ-1ТМ.02М -

  СЭБ-1ТМ.02М.07

  Вход (+)

  Вход (-) [~8~| J0T

  УАПС-1М

  Блок тока

  1

  0 0




  УАПС-1М

  Блок эталонного

  счетчика

  0

  0

  0

  0

  0

  0

  1*

  ■е

  ч о £ л m

  св ■е

  ч о £ л m

  02

  § О Н



  «Вход данных»

  Вход фаз напряжений

  1	AP1*
  2	AP1
  3	RP1*
  4	RP1
  5	AO1*
  6	AO1
  7	RO1*
  8	RO1
  «12 В>
  1, 3	+ 12 В
  5, 7	+12 В COM
  2, 4	GND
  6, 8	GND

Примечание - Для подключения нескольких поверяемых счётчиков (до 6 шт.) по схеме, приведенной на рисунке А.1, цепи напряжений подключать параллельно, цепи телеметрии подключать к одноименным входам эталонного счётчика, а цепи тока подключать последовательно.

Рисунок А.1 - Схема подключения счётчиков внутренней установки к установке УАПС-1М

Счетчики СЭБ-1ТМ.02М.08 -

- СЭБ-1ТМ.0 2М.11

УАПС-1М

Рисунок А.3 - Назначение контактов соединителей интерфейсных цепей

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Б.1 Схема подключения счетчиков к компьютеру через интерфейс RS-485 приведена на рисунке Б.1. Схема подключения счетчика к компьютеру через оптопорт приведена на рисунке Б.2. Схема подключения счетчиков к компьютеру через PLC-модем приведена на рисунке Б.3.

Примечания

• 1 Rc - согласующий резистор 120 Ом.

• 2 Монтаж вести экранированной витой парой с волновым сопротивлением р=120 Ом.

• 3 Экран витой пары заземляется в одной точке со стороны преобразователя интерфейса ПИ-2.

• 4 Постоянное напряжение между контактами «10» и «9» при подключенном преобразователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи должно быть не менее 0,3 В. Полярность напряжения должна соответствовать ук азанн ой на схеме.

Рисунок Б.1 - Схема подключения счетчиков к компьютеру через интерфейс RS-485

Рисунок Б.2- Схема подключения счетчика к компьютеру через оптопорт

Примечание - В данной схеме PLC-модем М-2.01 используется как базовая станция, к которой должны подключаться PLC-модемы счётчиков.

Рисунок Б.3 - Схема подключения счетчиков к компьютеру через PLC-модем

СЭБ-1ТМ.02М Руководство по эксплуатации. Часть 2. Методика поверки

32
