Методика поверки «Преобразователи измерительные концентрации газов в воздухе» (МП 205-04-2016)
2016 г.
УТВЕРЖДАЮ
ктора ФГУП "ВНИИМС”
Н.В. Иванникова
Преобразователи измерительные концентрации газов в воздухе Методика поверки
МП 205-04-2016
Москва 2016 г.
Настоящая методика поверки распространяется на преобразователи измерительные концентрации газов (в дальнейшем - ИП), выпускаемые ООО НПФ "ИНКРАМ", г. Москва, и устанавливает методику его первичной и периодической поверок.
Интервал между поверками - один год.
1 Операции поверки
1.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта мегодики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Определение метрологических характеристик |
6.3 | ||
|
3.1 Определение основной погрешности |
6.3.1 |
да |
да |
|
3.2 Определение времени установления выходного сигнала |
6.3.2 |
да |
да |
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
2 Средства поверки-
2.1 При проведении поверки применяют средства, указанные в таблице 2,
Таблица 2
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55° С, цена деления 0,1 “С. погрешность ± 0,2 °C |
|
Барометр-анероид кон трольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. | |
|
6 |
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с | |
|
6.3 |
Генератор разбавитель 665 ГР 05 в комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением |
|
Рабочий эталон 2-го разряда генератор поверочных газовых смесей хлора ГРАНТ-ГХ 2Е2.840.091ТУ | |
|
Стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 616-2956-92 (характеристики приведены в Приложении А) | |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Азот в баллонах под давлением сорт 1-й по ГОСТ 9293-74 | |
|
Насадка градуировочная ЕКРМ.725113.001 | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству. метрологические и технические характеристики |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В' |
-
2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.
-
2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.
-
3.1 При проведении поверки должны быть соблюдены требования безопасности, изложенные в паспорте на ИП.
-
3.2 Должны выполняться требования техники безопасности в соответствии с действующими "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением". "Правилами техники безопасности при эксплуатации электроустановок потребителей".
-
3.3 Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.4 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
-
4.1 При проведении поверки должны быть соблюдены следующие условия:
температура окружающего воздуха, °C 22 ± 5
относительная влажность окружающего воздуха, % от 20 до 80
атмосферное давление, кПа от 84,4 до 106,7
напряжение питания постоянным током, В 24,0 ±0,6
расход газовой смеси, дм3/мин 0.5 ±0,1
-
5.1 Проверить комплектность ИП в соответствии с разделом «Комплектность» паспорта -при первичной поверке.
-
5.2 Подготовить ИП к работе в соответствии с разделом «Подготовка к работе» паспорта.
-
5.3 Выдержать в помещении, в котором будет проводиться поверка, ГС в баллонах под давлением в течение не менее 24 ч, поверяемые ИП - не менее 2 ч.
-
6.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
- отсутствие механических повреждений (царапин, вмятин, окисленных контактов и др.), влияющих на работоспособность ИП;
- наличие маркировки ИП согласно требованиям раздела «Маркировка» паспорта;
ИП считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.
-
6.2 Опробование
-

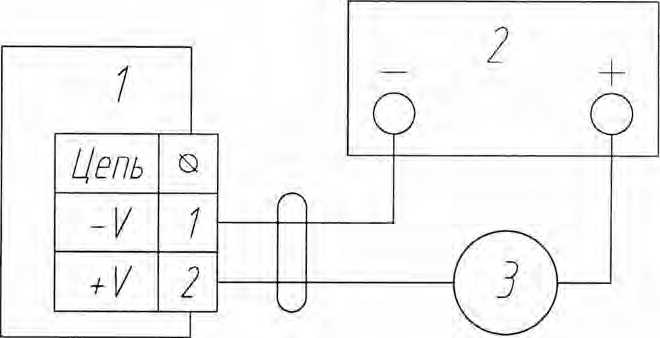

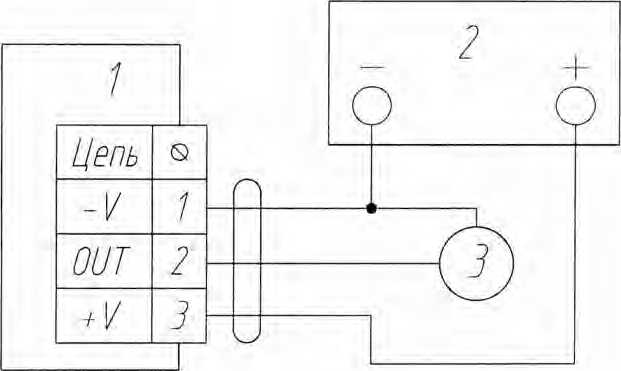

1) Собирают схему, приведенную на рисунке Б.1 Приложения Б;
-
2) включают вольтметр и блок питания;
-
3) через время, соответствующее времени прогрева измеряют выходной ток.
Результат опробования считают положительным, если по окончанию времени прогрева, выходной ток ИП лежит в пределах 3,7-4,5 мА (за исключением ИП типа КС1.0).
Время прогрева ИП указано в Таблице В.1 Приложения В.
-
6.3 Определение метрологических характеристик
6.3.1 Определение основной погрешности
Определение основной погрешности ИП проводят в следующем порядке:
-

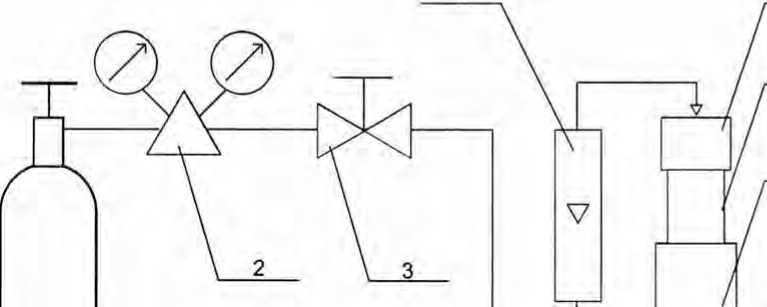

1) собирают схему, приведенную на рисунке Б.2 Приложения Б;
-
2) с помощью насадки градуировочной подают на вход ИП ГС в последовательности:
-
- №№ 1 - 2- 3- 4- 3- 2-1 - 4 для ИП, для которых в таблице А. 1 Приложения А указаны 4 точки поверки (при периодической поверке подавать ГС в последовательности №№ 1 - 2 - 3 - 4 -1-4);
-
- №№ 1 - 2- 3- 2-1-3 для ИП, для которых в таблице А. 1 Приложения А указаны 3 точки поверки (при периодической поверке подавать ГС в последовательности №№ 1 _ 2 - 3 - 1 - 3).
-
- №№ 1 — 2 — 1 — 2 для ИП. для которых в таблице А.1 Приложения А указаны 2 точки поверки.
Для ИП с установленными порогами сигнализации при подаче ГС № 2 (для АМП1.0-ХХ ГС № 2 и № 3) факт превышения концентрации определяется загоранием светодиода «TIME» и скачкообразным изменением выходного тока до соответствующего значения.
Время подачи ГС не менее утроенного Т0,д для соответствующего ИП (таблица В.2 Приложения В).
-
3) фиксируют установившиеся значения выходного сигнала ИП при подаче каждой ГС по аналоговому выходу.
-
4) по значению выходного токового сигнала рассчитывают значение концентрации определяемого компонента на входе ИП по формуле:
C,=k(J,-4), (1)
где /, - установившееся значение выходного токового сигнала ИП при подаче i-й ГС. мА;
к - коэффициент функции преобразования. k=D/16. где - D- диапазон измерения ИП
(объемная доля определяемого компонента, %. или массовая концентрация, мг/м’. или довзрывоопасная концентрация, % НКПР)
-
5) значение основной абсолютной погрешности ИП Д, объемная доля определяемого компонента, %, или массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР. находят по формуле
Д = С,-Си, (2)
где С, - показания ИП при подаче i-й ГС, объемная доля определяемого компонента. %, или массовая концентрация, мг/м3, или довзрывоопасная концентрация. % НКПР:
- действительное значение содержания определяемого компонента в i-й ГС, объемная доля определяемого компонента, %, или массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР.
Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн'1, в массовую концентрацию, мг/м3, проводят по формуле
М-Р
(3)
22,41^1 + ^^760
где
С*"‘ - объемная доля определяемого компонента, млн'1;
С;“" - массовая концентрация определяемого компонента, мг/м3;
Р - атмосферное давление, мм рт.ст.;
М - молярная масса определяемого компонента, г/моль;
/ - температура окружающей среды, °C.
Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в % НКПР, проводят с учетом значений, указанных в ГОСТ Р 51330.19-99 по формуле
С '-hkiw
•100,
(4)
£»%(o6.d.)
где " - объемная доля определяемого компонента, указанная в паспорте i-й ГС. %;
С
ИК11Р - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (в соответствии ГОСТ Р 51330.19-99).
Результат определения основной погрешности считают положительным, если основная погрешность ИП во всех точках поверки не превышает пределов, указанных в таблице В.1 приложения В.
-
6.3.2 Определение времени установления выходного сигнала
Допускается проводить определение времени установления выходного сигнала одновременно с определением основной абсолютной погрешности по п. 6.3.1 в следующем порядке:
-
1) на вход ИП (соответственно определяемому компоненту и диапазону измерений) подают ГС №2, для ИП для которых в таблице А.1 Приложения А указаны 2 точки поверки, ГС №3, для ИП для которых в таблице А.1 Приложения А указаны 3 точки поверки или ГС № 4. для ИП для которых в таблице А.1 Приложения А указаны 4 точки поверки, фиксируют установившиеся показания;
-
2) вычисляют значение, равное 0,9 установившихся показаний ИП;
-
3) подают на вход ИП ГС № 2. ГС № 3 или ГС № 4 (предварительно продув ею газовую линию в течение не менее 3 мин при суммарной длине линии не более 2 м), включают секундомер и фиксируют время достижения значения, рассчитанного в п. 2).
Результаты определения времени установления выходного сигнала считают положительными, если время установления выходного сигнала не превышает значений, указанных в таблице В.1 Приложения В.
7 Оформление результатов поверки7.1 При проведении поверки оформляют протокол результатов поверки (форма протокола поверки приведена в Приложении Г).
-
7.2. Положительные результаты поверки ИП оформляют выдачей Свидетельство о поверке в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).
-
7.3. ип, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. ИП изымаются из обращения. Свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).
-
7.4. После ремонта ИП подвергают поверке.
Начальник отдела ФГУП «ВНИИМС»
Инженер отдела ФГУП «ВНИИМС»
Приложение А
Таблица А.1 Технические характеристики ГС. необходимых для проведения поверки МП
|
Обозначение ИП |
Определяемый компонент |
Диапазон измерений объемной доли (% НКПР/ массовой концентрации) |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
ГР1.0-ХХ ГР2.0-ХХ |
Метан (СН4) |
От 0 до 2,2 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(1.10 ±0,15)% |
(2,05 ±0,15)% |
- |
10541-2014 | ||||
|
Пропан (С3Н8) |
От 0 до 0,85 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||||
|
(0,43 ± 0,03) % |
(0,80 ± 0,05) % |
- |
10541-2014 | ||||
|
Бутан (С4Н10) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||||
|
(0.35 ± 0,05) % |
(0,65 ± 0,05) % |
- |
10541-2014 | ||||
|
Г ексан (С6Н|4) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||||
|
(0,25 ± 0,02) % |
(0,45 ±0.05) % |
- |
10541-2014 | ||||
|
Ацетилен (С2Н2) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||||
|
(0.55 ± 0,05) % |
(1,10 ±0.05)% |
- |
10541-2014 | ||||
|
Бензол (СЙН6) |
От 0 до 0,6 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | ||||
|
(0,30 ± 0,05) % |
(0,52 ± 0,08) % |
- |
10541-2014 | ||||
|
ГР1.0-ХХ ГР2.0-ХХ |
Аммиак (NH3) |
От 0 до 7,5 % (от 0 до 50 % НКПР) |
ПНГ' - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(3,2 ±0.1)% |
(7.4 ±0,1)% |
- |
10547-2014 | ||||
|
ГР1.0-ХХ ГР2.0-ХХ |
Водород (Н2) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(1.00 ±0,05)% |
(1,9 ±0.1)% |
- |
10541-2014 | ||||
|
КС1.0-ХХ |
Кислород (О2) |
От 0 до 25 % |
азот |
Сорт 1 -й по ГОСТ 9293-74 | |||
|
(14 ± 1)% |
(24 ± 1)% |
- |
10547-2014 | ||||
|
ВД1.0-ХХ ВД2.0-ХХ |
Водород (Н2) |
от 0 до 2.0 % |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(0,40 ± 0,05) % |
(1,00 ±0.05)% |
(1,9 ±0,1)% |
10541-2014 | ||||
|
Обозначение ИП |
Определяемый компонент |
Диапазон измерений объемной доли (% НКПР/ массовой концентрации) |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС №3 |
ГС №4 | ||||
|
ИКДУ1.0-XX |
Диоксид углерода (СО2) |
От 0 до 5.0 % |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(2,5 ±0.1)% |
(4,9 ±0.1)% |
- |
10547-2014 | ||||
|
СО 1.0-ХХ СО 1.0-0 |
Оксид углерода (СО) |
От 0 до 85,8 млн'1 (от 0 до 100 мг/м) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(13 ± 4) млн'1 |
(43 ± 4) млн'1 |
(78 ± 7) млн'1 |
10547-2014 | ||||
|
СО2.0-ХХ |
Оксид углерода (СО) |
От 0 до 429,2 млн'1 (от 0 до 500 мг/м ) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(79 ± 7) млн'1 |
(205 ± 10) млн'1 |
(405 ± 20) млн'1 |
10547-2014 | ||||
|
ХЛ 1.0-ХХ |
Хлор (С12) |
От 0 до 1,7 млн'1 (от 0 до 5 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(0,32 ± 0,02) млн'1 |
(1,00 ±0.05) млн'1 |
(1,6 ± 0,1) млн'1 |
Генератор ГРАНТ-ГХ | ||||
|
ХЛ2.0-ХХ |
Хлор (С12) |
От 0 до 17,1 млн'1 (от 0 до 50 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(3.4 ± 0.2) млн'1 |
(8.5 ± 0,5) млн'1 |
(16.1 ±0.9) млн"1 |
Генератор ГРАНТ-ГХ | ||||
|
AM 1.0-ХХ |
Аммиак (NH3) |
От 0 до 144,9 млн'1 (от 0 до 100 мг/м ) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(24 ± 2) млн'1 |
(70 ±10) млн'1 |
(140 ± 15) млн'1 |
10547-2014 | ||||
|
АМП1.0- XX |
Аммиак (NH.0 |
Пороги 29 млн'1 и 86.9 млн'1 Пороги 20 мг/м3 и 60 мг/м3 |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(40,1 ± 5) млн'1 |
(120,2 ±15) млн’1 |
- |
10547-2014 | ||||
|
AM 2.0-ХХ |
Аммиак (NH3) |
От 0 до 2898,6 млн'1 (от 0 до 2000 мг/м3) |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(200 ±20) млн'1 |
(1400±150) млн'1 |
(3000 ± 200) млн’ |
10547-2014 | ||||
|
АМП2.0-XX |
Аммиак (NH3) |
Порог 869.6 млн'1 Порог 600 мг/м ’ |
ПНГ - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(1202,3 ± 100) млн'1 |
- |
- |
10547-2014 | ||||
|
Обозначение ИП |
Определяемый компонент |
Диапазон измерений объемной доли (% НКПР/ массовой концентрации) |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
AM 3.0-ХХ |
Аммиак (NH3) |
От 0 до 869.6 млн'1 (от 0 до 600 мг/м ) |
ПН Г - воздух |
Марка Б по ТУ 6-21-5-82 | |||
|
(70 ± 15) млн'1 |
(425 ± 15)млн’ |
(740 ± 30) млн'1 |
10547-2014 | ||||
|
СВ 1.0-ХХ |
Сероводород (H2S) |
От 0 до 21,1 млн'1 (от 0 до 30 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(2.5 ± 0.3) млн'1 |
(10 ± 1)млн 1 |
(19 ± 2) млн'1 |
10547-2014 | ||||
|
СВ 2.0-ХХ |
Сероводород (H2S) |
От 0 до 70.6 млн'1 (от 0 до 100 мг/м ) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(10 ± 2) млн'1 |
(35 ± 3) млн'1 |
(65 ± 5) млн'1 |
10547-2014 | ||||
|
ХЛВ 1.0-ХХ |
Хлористый водород (HCI) |
От 0 до 19.8 млн'1 (от 0 до 30 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(2,0 ± 0,2) млн'1 |
(9,5 ± 0.5) млн'1 |
(18,0 ± 1,5) млн'1 |
Генератор «Грант-HCL» | ||||
|
ОА2.0-ХХ |
Диоксид азота (NO2) |
От 0 до 15,7 млн'1 (от 0 до 30 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(2,0 ± 0,3) млн'1 |
(7,5 ± 0.5) млн'1 |
(14.0 ± 1,5) млн'1 |
10547-2014 | ||||
|
ОА 3.0-ХХ |
Диоксид азота (NO?) |
От 0 до 26.1 млн’1 (от 0 до 50 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(4.0 ± 0.5) млн’1 |
(13 ±2) млн'1 |
(24 ± 2) млн'1 |
10547-2014 | ||||
|
СД 1.0-ХХ |
Диоксид серы (SO2) |
От 0 до 11,3 млн'1 (от 0 до 30 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(1,8 ± 0.2) млн'1 |
(5.5 ± 0.5) млн'1 |
(10 ± 1) млн'1 |
10547-2014 | ||||
|
СК 1,0-ХХ |
Синильная кислота (HCN) |
От 0 до 13,3 млн'1 (от 0 до 15 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(1,8 ±0.2) млн'1 |
(6,5 ± 0.5) млн’1 |
(12,5 ±0,5) млн'1 |
10547-2014 | ||||
|
СК2.0-ХХ |
Синильная кислота |
От 0 до 35.6 млн'1 (от 0 до 40 мг/м3) |
ПНГ-воздух |
(3,5 ± 0.5) млн'1 |
(17 ± 1) млн'1 |
(34,0 ± 1.5) млн'1 |
10547-2014 |
|
Обозначение ИП |
Определяемый компонент |
Диапазон измерении объемной доли (% НКПР/ массовой концентрации) |
Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС№1 |
ГС №2 ГС №3 |
ГС №4 | |||||
|
ФРП1.0-ХХ |
СНС1К2 |
Порог 837.2 млн'1 Порог (3000 мг/м) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | |||
|
(1050 ±50) млн'1 |
- |
- |
10550-2014 | ||||
|
CF3CH3 |
Порог 857,1 млн’1 Порог (3000 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(1075 ±50) млн'1 |
- |
- |
10550-2014 | ||||
|
cf2hchf2 |
Порог 705,9 млн'1 Порог (3000 мг/м ) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(885 ± 50) млн'1 |
- |
- |
10550-2014 | ||||
|
CH3CHF2 |
Порог 1090,9 млн'1 Порог (3000 мг/м ) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(1365 ±50) млн’1 |
- |
- |
10550-2014 | ||||
|
CHF3 |
Порог 1028,6 млн'1 Порог (3000 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(1290 ±50) млн'1 |
- |
- |
10550-2014 | ||||
|
cf2h2 |
Порог 1384,6 млн’1 Порог (3000 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(1735 ±50) млн'1 |
- |
- |
10550-2014 | ||||
|
C3F7H |
Порог 423,5 млн'1 Порог (3000 мг/м3) |
ПНГ - воздух |
Марка А по ТУ 6-21-5-82 | ||||
|
(530 ± 50) млн'1 |
- |
- |
10550-2014 | ||||
Приложение Б
(обязательное)
Схемы подключения и подачи ГС на ИП при проведении поверки
а) Схема подключения электрохимических ИП
б) Схема подключения ИП типа ГР 1.0 и ИКДУ1.0, ФРП1.0. АМП1.0. АМП2.0
1 - измерительный преобразователь;
-
2- блок питания 22-24В постоянного тока;
-
3- универсальный цифровой вольтметр в режиме измерения постоянного тока
В
ООО
1 - источник ГС (баллон, генератор газовых смесей и т.д. - показано условно);
2, 3 - редуктор и вентиль точной регулировки (при подаче ГС от генератора не используются):
-
4 - индикатор расхода (ротаметр);
-
5 - насадка градуировочная;
-
6 -модуль сенсорный интеллектуальный ИСМ;
-
7 - поверяемый ИП;
-
8 - кабель;
-
9 - универсальный цифровой вольтметр.
Рисунок Б.1 - Схема подачи ГС на ИП при проведении поверки
Приложение В
(обязательное)
Метрологические характеристики ИП
Таблица В.1 - Диапазоны измерений, пределы допускаемой основной погрешности, время установления показаний и время прогрева ИП
|
Наименование ИП |
Единица измерений |
Диапазон измерении |
Пределы допускаемой основной абсолютной погрешности (Ад) в диапазоне измерений |
Время установления показаний То.9, С |
Время прогрева, мин |
|
АМ1.0-ХХ |
мг/м3 |
От 0 до 20 |
±4 |
45 |
30 |
|
Св. 20 до 100 |
± (4 + 0,2(Свх-20)) | ||||
|
АМ2.0-ХХ |
мг/м |
От 0 до 200 |
±40 | ||
|
Св. 200 до 2000 |
± (40 + 0,2(СВХ-200)) | ||||
|
АМЗ.О-ХХ |
мг/м |
От 0 до 60 |
± 15 | ||
|
Св. 60 до 600 |
±(15+0,2(СВх-60)) | ||||
|
COI.O-XX |
мг/м' |
От 0 до 20 |
±4 |
45 |
15 |
|
Св. 20 до 100 |
± (4 + 0,2(Свх-20)) | ||||
|
СО2.0-ХХ |
мг/м |
От 0 до 100 |
±20 | ||
|
Св. 100 до 500 |
(20 + 0,2(Свх-100)) | ||||
|
ВД1.0-ХХ |
объемная доля.% |
От 0 до 2 |
±0.2 |
130 |
30 |
|
ВД2.0-ХХ |
объемная доля,% |
От 0 до 2 |
±0,2 |
130 |
30 |
|
СВ1.0-ХХ |
мг/м' |
От 0 до 6 |
±1,2 |
60 | |
|
Св. 6 до 30 |
±(1.2 + 0,2(Свх-6)) | ||||
|
СВ2.0-ХХ |
мг/м |
От 0 до 20 |
± 4 | ||
|
Св. 20 до 100 |
± (4 ± 0.2(Свх-20)) | ||||
|
ХЛ1.0-ХХ |
мг/м |
От 0 до 1 |
± 0,2 |
45 |
30 |
|
Св. 1 до 5 |
±(0,2 + 0,2(Свх-1)) | ||||
|
ХЛ2.0-ХХ |
мг/м |
От 0 до 10 |
±2 |
45 | |
|
Св. 10 до 50 |
±(2 + 0,2(Свх-10)) | ||||
|
ОА2.0-ХХ |
мг/м3 |
От 0 до 5 |
±1 |
60 |
30 |
|
Св. 5 до 30 |
±(1 +0,2(Свх-5)) | ||||
|
ОАЗ.О-ХХ |
От Одо 10 |
±2 | |||
|
Св. 10 до 50 |
±(2 + 0,2(Свх-Ю)) | ||||
|
КС1.0-ХХ |
объемная доля, % |
От 0 до 25 |
±0,9 |
20 | |
|
СД1.0-ХХ |
мг/м |
От 0 до 6 |
±1,2 |
60 | |
|
Св. 6 до 30 |
±(1.2 + 0,2(СВх-6)) | ||||
|
СК1.0-ХХ |
мг/м |
От 0 до 3 |
±0,6 |
45 | |
|
Св.З до 15 |
± (0,6 + 0,25(Свх-3)) | ||||
|
ХЛВ1.0-ХХ |
мг/м |
От 0 до 5 |
± 1 |
90 | |
|
Св. 5 до 30 |
±(1 +0,2(Свх-5)) | ||||
|
ГР1.0-ХХ ГР2.0-ХХ |
% НКПР |
От 0 до 50 |
± 5% |
15 |
5 |
|
ГР1.0-Т-ХХ |
% НКПР |
От 0 до 50 |
±5% |
5 | |
|
ИКДУ1.0-ХХ |
объемная доля. % |
0-5% |
±(0.05+0.07 *0% об |
35 |
30 |
|
Наименование ИГ1 |
Единица измерений |
Пороги |
Пределы допускаемой основной абсолютной погрешности (Ад) |
Время установления показаний т0,9, с |
Время прогрева, мин |
|
АМП1.0-ХХ |
мг/м’’ |
20/60 |
± 0,25-Свх |
90 |
60 |
|
АМП2.0-ХХ |
мг/м’’ |
600 |
± 0,25-Свх | ||
|
ФРП1.0-ХХ |
мг/м'1 |
3000 |
±750 |
60 |
45 |
Примечание: СВх- значение измеряемого компонента, указанное в паспорте на ГСО-ПГС.
Приложение Г (обязательное)
Перечень горючих веществ, образующих газо- и паро-воздушные смеси, контролируемые ИП ГР1.0-ХХ, ГР2.0-ХХ
|
№ п/п |
Газ/пар |
Хим.обозначение |
Градуировка ИП по пгс-гсо |
|
1 |
Аммиак |
NH3 |
Аммиак 10547-2014 |
|
2 |
Ацетон |
СНзСОСНз |
по метану* 10541-2014 |
|
3 |
Ацетилен |
С2Н2 |
Ацетилен 10541-2014 |
|
4 |
Ацетальдегид |
- |
по метану* 10541-2014 |
|
5 |
Бензин (неэтилированный) |
— |
по метану* 10541-2014 |
|
6 |
Бензол |
СбНб |
Бензол 10541-2014 |
|
7 |
Бутан |
С4Н10 |
Бутан 10541-2014 |
|
8 |
Бутилацетат |
CH3COOC4H9 |
по метану* 10541-2014 |
|
9 |
Бутанон |
СНЗСН2СОСНЗ |
по метану* 10541-2014 |
|
10 |
Изобутан |
(СНз)зСН |
по метану* 10541-2014 |
|
11 |
Бензин «Калоша» |
- |
по метану* 10541-2014 |
|
12 |
Водород |
Н2 |
Водород 10541-2014 |
|
13 |
Гексан |
СбН|4 |
Гексан 10541-2014 |
|
14 |
Гептан |
с7н16 |
по метану* 10541-2014 |
|
15 |
Дизельное топливо |
- |
по метану* 10541-2014 |
|
16 |
Диэтилэфир |
(СН3-СН2)2О |
по метану* 10541-2014 |
|
17 |
Ксилол |
СбН4(СНз)2 |
по метану* 10541-2014 |
|
18 |
Керосин |
- |
по метану* 10541-2014 |
|
19 |
Метан |
сн4 |
метан 10541-2014 |
|
20 |
Метилметакрилат |
С5Н9О2 |
по метану* 10541-2014 |
|
21 |
Нонан |
С9Н2О |
по метану* 10541-2014 |
|
22 |
Октан |
С8Н,8 |
по метану* 10541-2014 |
|
23 |
Пентан |
с5н12 |
по метану* 10541-2014 |
|
24 |
Пропан |
СзН8 |
Пропан 10541-2014 |
|
25 |
Пропен |
СзН6 |
по метану* 10541-2014 |
|
26 |
Изопропанол |
СзН8О |
по метану* 10541-2014 |
|
27 |
Пропиленоксид |
СНзСНСН2 |
по метану* 10541-2014 |
|
28 |
Толуол |
С6Н5СНз |
по метану* 10541-2014 |
|
29 |
Топливо РТ |
- |
по метану* 10541-2014 |
|
30 |
Топливо ТС-1 |
- |
по метану* 10541-2014 |
|
31 |
Топливо Т-1 |
- |
по метану* 10541-2014 |
|
32 |
Уксусная кислота |
СН3СООН |
по метану* 10541-2014 |
|
33 |
углеводороды |
- |
по метану* 10541-2014 |
|
34 |
Циклопентан |
С5Н10 |
по метану* 10541-2014 |
|
35 |
Этиловый спирт |
С2Н5ОН |
по метану* 10541-2014 |
|
36 |
Этан |
с2н6 |
по метану* 10541-2014 |
|
37 |
Этилацетат |
СН3СООС2Н5 |
по метану* 10541-2014 |
|
38 |
Этилен |
С2Н4 |
по метану* 10541-2014 |
*-коеф. пересчета см. ниже.
Эквивалентные метано-воздушные ПГС для поверки ИП ГР1.0-ХХ, ГР2.0-ХХ отградуированных на различные горючие газы и пары
|
Градуировка |
Коэффициент чувствительности к метану (Км) |
|
метан |
1 ..... |
|
ацетон |
2,04 |
|
бензол |
2,04 |
|
толуол |
1,71....... |
|
ксилол (все изомеры)...... |
1,71 |
|
пропан ....... |
1,82 |
|
бутан |
1,51 |
|
гексан |
2,54 |
|
этиловый спирт |
2,19 |
|
ацетальдегид |
1,68 |
|
ацетилен...... |
0,9 |
|
уксусная кислота |
2,67 |
|
изопропанол ........ |
1,63 |
|
водород |
0,89(0,75)..... |
|
этилен |
1,54 |
|
бутанон ..... |
3,93 |
|
бутилацетат |
2,04 |
|
бензин |
2,1 |
|
керосин ....... |
1,51......... |
|
углеводороды |
1,7 |
|
Аммиак |
0,3 |
|
Дизельное топливо (зимнее) |
2,54 |
Значение 100% НКПР метана (4,4 % об.) принято в соответствии с ГОСТ Р 51330.19-99 (МЭК 60079-20-96). «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования».
Пересчет чувствительности ИП ГР1.0-ХХ, ГР2.0-ХХ с учетом коэф, чувствительности к метану рассчитывается по формуле:
Qrpaa = ^ПГС метана,
С1’*’ - Итоговая концентрация ПГС газа градуировки в % НКПР
Ки - Коэффициент чувствительности к метану (Км) (см. таблицу выше)
Спгс метан® - Концентрация ПГС метана в % НКПР
Зав. №_______________________________________________________________
Принадлежит ______________________________________________________________
Дата выпуска___________________________________________________________________
Дата поверки______________________________________________________________________
Условия поверки: температура окружающего воздуха________________________________________________°C;
относительная влажность окружающего воздуха___________________________________%;
атмосферное давление_________________________________________________________кПа.
РЕЗУЛЬТАТЫ ПОВЕРКИ
-
1 Результаты внешнего осмотра______________________________________________________
-
2 Результаты опробования____________________________________________________
-
3 Результаты определения метрологических характеристик:
Состав
ГС
Номинальное значение содержания определяемого компонента
Показания СИ
Погрешность
Пределы допускаемой основной погрешности
токовый выход, мА
рассчитанное по показаниям токового выхода значение концентрации определяемого компонента
Вариация показаний__________________________________
Время установления выходного сигнала, с__
-
4 Заключение о годности_____
Поверитель_______
17
