Руководство по эксплуатации «ДОЗИМЕТР ИНДИВИДУАЛЬНЫЙ РЕНТГЕНОВСКОГО И ГАММА ИЗЛУЧЕНИЙ ДКГ-РМ1621» (ТИГР.412118.027 РЭ)

ДОЗИМЕТР ИНДИВИДУАЛЬНЫЙ РЕНТГЕНОВСКОГО И ГАММА ИЗЛУЧЕНИЙ ДКГ-РМ1621

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ТИГР.412118.027 РЭ

X-Ray and Gamma Radial ion Personal Dosimeter

Л       PM1621JF

Ю wfiieh this decisretion ratites ia inconlwrwty wdh th* Mowing standard^) or other normalivE documents):

auf das sldi <№M Ertliru ng beziaht. mil deCden folgendcT Norrn(En) Oder norniativBn ОакигпепЦвп) ubEremstimraC: auc.uel &0 refers celts declaration Estconfonne a la fatn| ihm™(s) du autra(s) dacu пьепЦ&) normative^»):

ла этой декларации соответствует следующий, стандартам:

89.LWEEC

lAb.(_№Lttr4Sre?.Ltd..

UZJSegrfiKifclLltL ЫИИР-МЙОЙи Й*ЙПЯ detlaro under our sole responsibility that 1he product erklare-n in aFlainiger VaramtwOrtung, dall das Produki declarers sous notre seule respansabilile que le prod uh ааявляенпод cedhj ответственность, что изд влив

following ihe previsions of t>ir*diira(s]: Гтстя^осп Bciiiiwnjngeri dtr RiUiilinte[d); confomiimcnt aux flsposdhns de($) DirKlivefs]; в соответствии t условиями директивы;

TheteBlB for compliance with slated above standards have been conducted at: Le* eprauves de conformite aux nonries, ci-decsus cites ant ё!Ё1э<1д par; Die Priilungen fur die KonfdrmilaLden obEngEnatinten Norme n wu rden van: Лспытаинл на соответствие вьниеприавдекНит стандартам приводились: ARC Seibersd'orf research GmbH.

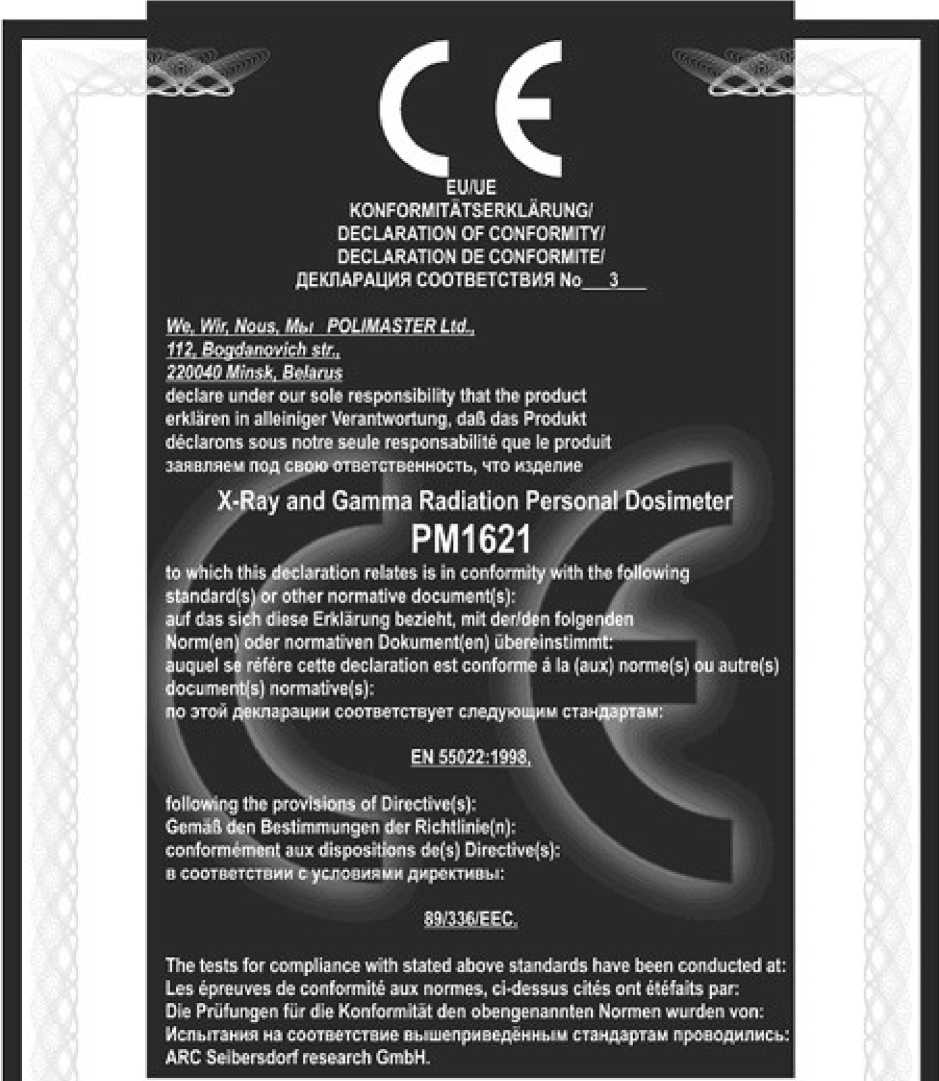

C €

EWUE

KONFORMITATSE R. KLilRLJ WG.‘ DECLARATION OF CONFORMITY! DECLARATION OECONFORMlTE!

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ No__3

СОДЕРЖАНИЕ

• 1 Описание и работа дозиметра.........................................................................

  • 1.1 Назначение.....................................................................................................................

  • 1.2 Состав дозиметра...........................................................................................................

  • 1.3 Технические характеристики........................................................................................

  • 1.4 Устройство и работа дозиметра...................................................................................

• 2 Использование по назначению..........................................................................

  • 2.1 Общие сведения.............................................................................................................

  • 2.2 Меры безопасности........................................................................................................

  • 2.3 Подготовка к использованию...............................................................................

  • 2.4 Использование................................................................................................................

• 3 Техническое обслуживание............................................................................................

• 4 Возможные неисправности и способы их устранения............................................

• 5 Методика проверки.........................................................................................................

• 6 Хранение и транспортирование...................................................................................

• 7 Гарантии изготовителя................................................................................................

• 8 Свидетельство об упаковывании..................................................................................

• 9 Свидетельство о вводе в эксплуатацию.....................................................................

• 10 Свидетельство о приемке............................................................................................

• 11 Гарантийный талон.....................................................................................................

• 12 Сведения о рекламациях...............................................................................................

• 13 Особые отметки...........................................................................................................

Приложение А Протокол поверки

Приложение Б Габаритные размеры. Эффективный центр Детектора

Приложение В Схемы вращения Дозиметра при снятии анизотропии

• 1.2 Состав дозиметра

1.2.1 Состав комплекта поставки дозиметра соответствует приведенному в таблице 1.1.

Таблица 1.1

• 1.3 Технические характеристики

  1 Режимы работы:

  2       Диапазон измерения МЭД

  - для модификации ДКГ-РМ1621

  - для модификации ДКГ-РМ1621А Диапазон индикации МЭД:

  - для модификации ДКГ-РМ1621

  - для модификации ДКГ-РМ1621А -поддиапазоны индикации МЭД

  - аналоговая шкала МЭД (семь сегментов) в логарифмическом масштабе

  3 Пределы допускаемой основной относительной погрешности измерения МЭД в диапазоне измерения

  4 Диапазон измерения ЭД

  5 Пределы допускаемой основной относительной погрешности измерения ЭД в диапазоне измерения ЭД

  6 Диапазон индикации ЭД

- индикация МЭД фотонного излучения;

- индикация ЭД фотонного излучения;

- индикация номера дозиметра ("слепой дозиметр");

- обмен информацией с ПЭВМ;

- установок;

- индикация частичного и критического разряда элементов питания;

- выдача звуковой сигнализации при превышении установленных порогов по ЭД или МЭД

0,1 мкЗв/ч до 100 мЗв/ч

от 0,1 мкЗв/ч до 1,00 Зв/ч

- от 0,01 мкЗв/ч до 200 мЗв/ч

- от 0,01 мкЗв/ч до 2,00 Зв/ч

от 0,01 до 9,99 мкЗв/ч;

от 10,0 до 99,9 мкЗв/ч;

от 100 до 999 мкЗв/ч;

от 1,00 до 9,99 мЗв/ч;

от 10,0 до 99,9 мЗв/ч;

от 100 до 200 мЗв/ч (ДКГ-РМ1621);

от 100 до 999 мЗв/ч (ДКГ-РМ1621А);

от 1,00 до 2,00 Зв/ч (ДКГ-РМ1621А)

Число включенных сегментов (слева направо) соответствуют следующим пороговым значениям МЭД на цифровом табло ЖКИ:

• - один сегмент - > 0.1 мкЗв/ч;

• - два сегмента - > 1 мкЗв/ч;

• - три сегмента - > 10 мкЗв/ч;

• - четыре сегмента - > 100 мкЗв/ч;

• - пять сегментов - > 1 мЗв/ч;

• - шесть сегментов- > 10 мЗв/ч;

- семь сегментов - > 100 мЗв/ч ±(15 + К1/ + К2 ) %, где - значение МЭД, мЗв/ч;

К1 - коэффициент 0,0015 (мЗв/ч);

К2 - коэффициент 0,01 (мЗв/ч)^-1

от 1,0 мкЗв до 9,99 Зв

± 15 %

от 0,01 мкЗв до 9,99 Зв

7 Дискретность индикации времени накопления ЭД

9 Диапазон регистрируемых энергий. Энергетическая зависимость показаний дозиметра относительно энергии 0,662 МэВ (¹³⁷Cs) не превышает

10 Анизотропия дозиметра для каждой

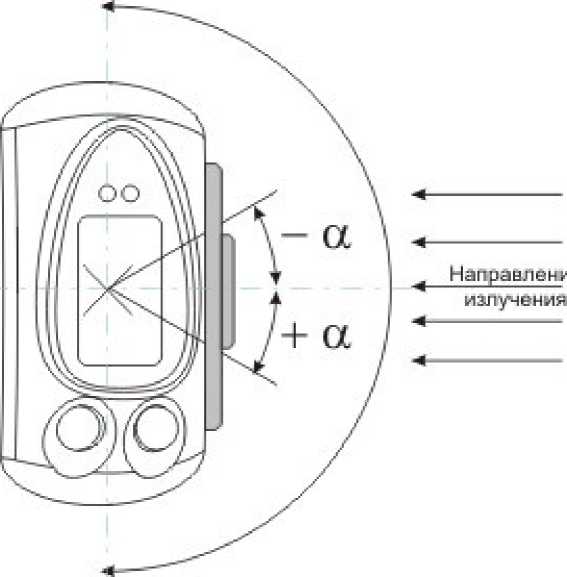

указанных в таблице 1.1, при вращении дозиметра в горизонтальной плоскости (Приложение В, рисунок В.1) и не превышает значений в процентах, указанных в таблице 1.2, при вращении дозиметра в вертикальной плоскости (Приложение В, рисунок В.2)

Таблица 1.1

Таблица 1.2

Коэффициент вариации (отклонение показаний дозиметра, вызываемое статистическими флуктуациями) при измерении МЭД при доверительной вероятности 0,95 не превышает

-по специальной программе с помощью адаптера ИК канала связи

Лист

- ударам с ускорением 100 м/с², длительностью ударного импульса 2-50 с, частотой следования ударов 60 -180 в минуту

Примечание - Дополнительную информацию о дозиметре можно получить у производителя по запросу или на www.polimaster.ru.

Лист

• 1.4 Устройство и работа дозиметра

• 1.4.1 Дозиметр включает в себя следующие основные устройства: - детектор излучения;

- микропроцессор;

- жидкокристаллический индикатор (ЖКИ);

- источник вторичного питания;

- приемо-передатчик инфракрасного излучения;

- энергонезависимая память.

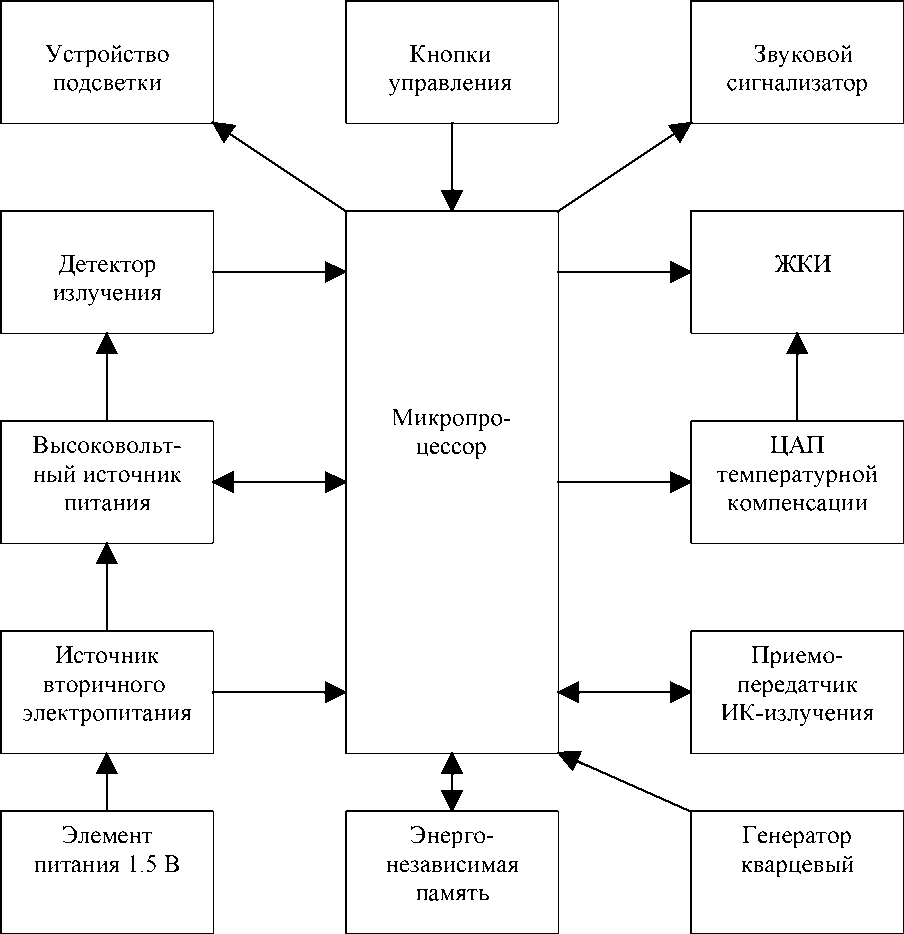

Структурная схема дозиметра приведена на рисунке 1.1.

Рисунок 1.1 - Структурная схема дозиметра

В качестве детектора излучения используется счетчик Гейгера-Мюллера с фильтром для пространственно - энергетического формирования чувствительности, преобразующий кванты фотонного излучения в электрические импульсы. Питание детектора осуществляется от высоковольтного источника питания.

Управление режимами работы дозиметра, устройством подсветки, звуковым сигнализатором, инфракрасным каналом связи, ЖКИ, энергонезависимой памятью, высоковольтным источником питания детектора, обслуживание кнопок управления, выполнение необходимых вычислений, самодиагностика - осуществляются с помощью микропроцессора.

Алгоритм работы дозиметра обеспечивает непрерывность процесса измерения, статистическую обработку результатов измерений, быструю адаптацию к изменению уровня мощности дозы фотонного излучения (установление времени измерений в обратной зависимости от мощности дозы) и оперативное представление полученной информации на ЖКИ. Для обмена информацией с ПЭВМ предусмотрен инфракрасный канал связи.

В дозиметре имеется внутренняя энергонезависимая память, позволяющая накапливать и хранить информацию.

Источник вторичного питания обеспечивает преобразование напряжения элемента питания 1,5 В в стабильное напряжение 3 В, необходимое для питания дозиметра.

• 1.4.2 Конструктивно дозиметр выполнен в пластмассовом ударопрочном корпусе. Общий вид дозиметра и элементы, входящие в его состав, приведены на рисунке 1.2. Элементы индикации, позиции 1-4, расположены на ЖКИ (8).

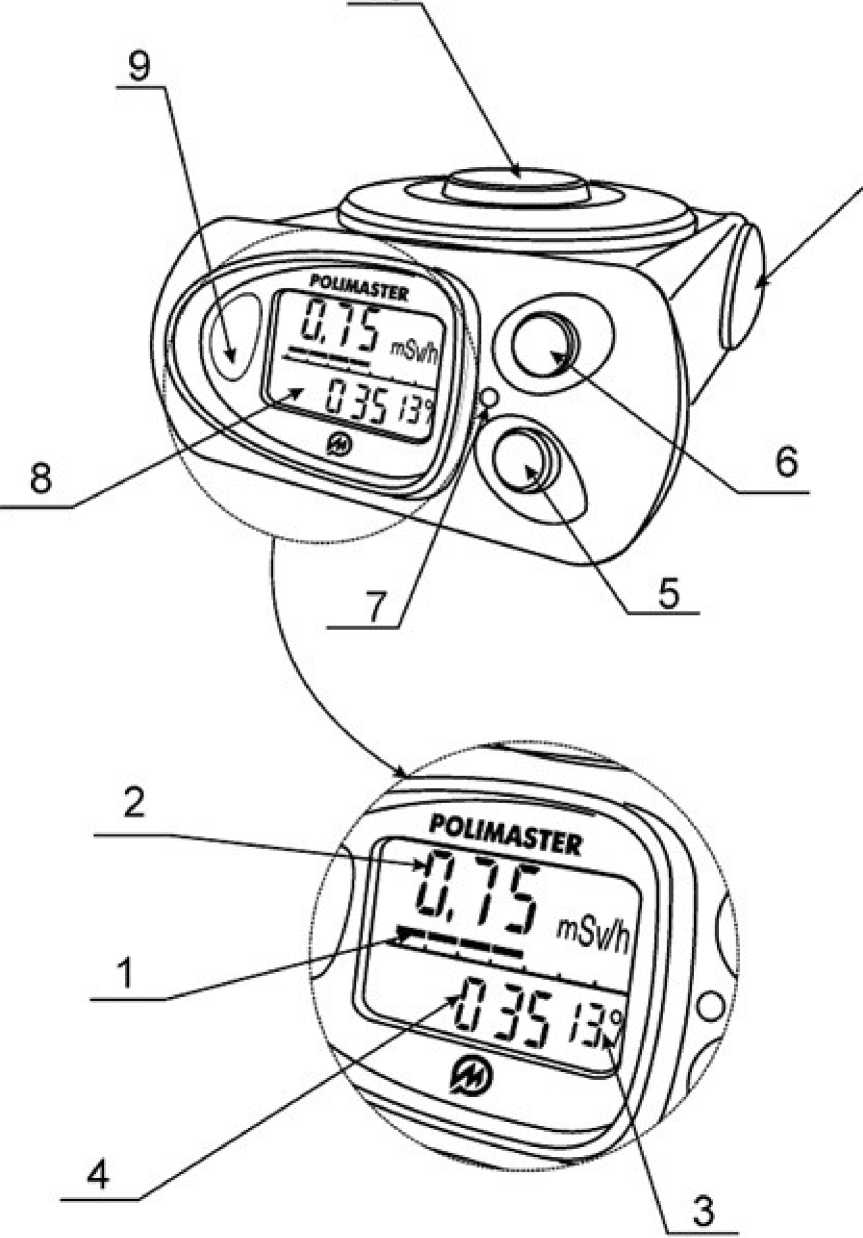

• 1 - аналоговая шкала МЭД (семь сегментов) для оперативного контроля за радиационной обстановкой;

• 2 - цифровое табло МЭД в режиме индикации МЭД, ЭД в режиме индикации ЭД, года выпуска в режиме индикации номера дозиметра, индикации включения ИК канала связи (oFF/on) в режиме связи с ПЭВМ.

• 3 - цифровое табло индикации коэффициента вариации в процентах в режиме индикации МЭД, времени накопления ЭД в тысячах часов (h) в режиме индикации ЭД, месяца выпуска в режиме индикации номера дозиметра;

• 4 - цифровое табло индикации времени усреднения (в секундах) значений МЭД в режиме индикации МЭД, времени накопления ЭД в режиме индикации ЭД;

• 5 - кнопка СВЕТ/УСТ (свет/установка) (LIGHT/SET - при обозначении на английском языке) для включения подсветки ЖКИ, включения режима обмена с ПЭВМ, входа в режим установок и выхода из него (см. п.п.2.1.6).

• 6 - кнопка РЕЖИМ (MODE -при обозначении на английском языке) для выбора режима индикации дозиметра (МЭД, ЭД, номера дозиметра, связи с ПЭВМ);

• 7 - отверстие вывода звуковой сигнализации;

• 8 - ЖКИ;

• 9 - окно приемо-передатчика ИК канала связи;

• 10 - детектор;

• 11 - винт-крышка батарейного отсека.

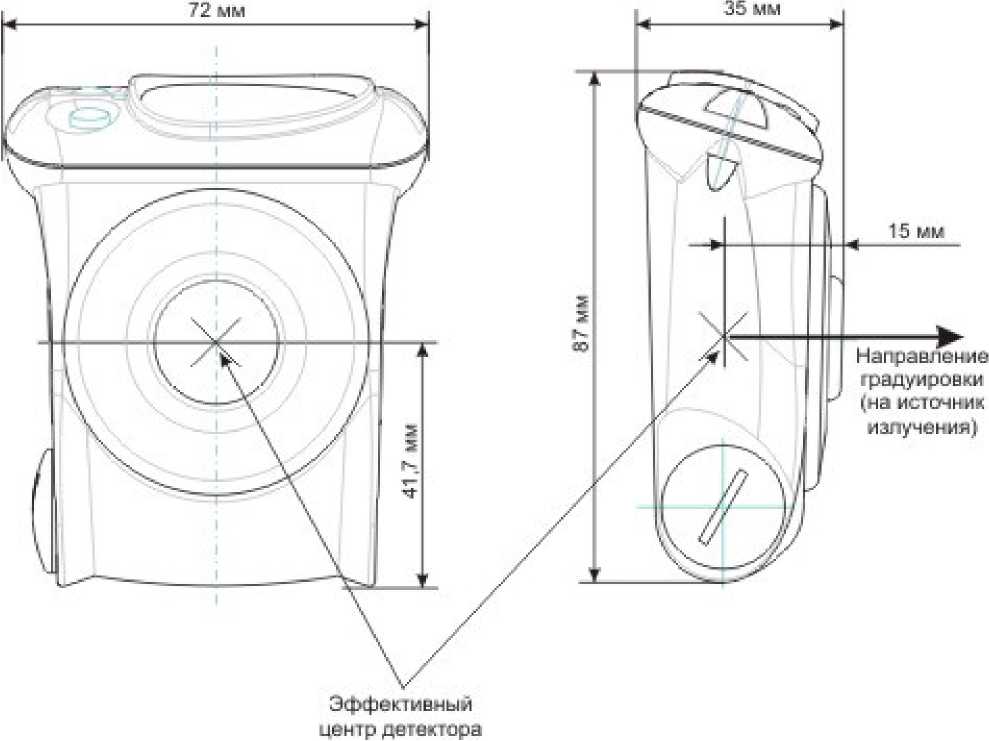

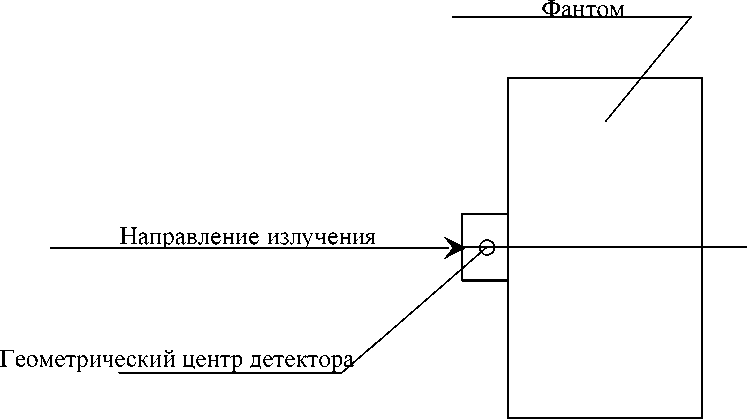

Направление градуировки и эффективный центр детектора, относительно которого проводится заводская градуировка, расположен на расстоянии 15 мм от поверхности детектора дозиметра (Приложение Б).

Суммарная поверхностная плотность стенок, окружающих детектор, составляет 1 г/см², что обеспечивает защиту детектора от фонового бета-излучения.

Рисунок 1.2 - Общий вид дозиметра

2 Использование по назначению

• 2.1 Общие сведения

При покупке прибора необходимо проверить комплектность, согласно 1.2.1, и работоспособность прибора во всех режимах согласно 2.4.3 - 2.4.5.

Оберегайте прибор от ударов и механических повреждений, воздействия агрессивных сред, органических растворителей, источников открытого огня.

• 2.2 Меры безопасности

Все работы по настройке, проверке, ремонту, техническому обслуживанию и поверке прибора, связанные с использованием радиоактивных источников, необходимо проводить в соответствии с требованиями “Основных санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений ОСП-72/87” и “Нормами радиационной безопасности НРБ-2000”.

• 2.3 Подготовка к использованию

• 2.3.1 Перед началом работы с дозиметром необходимо внимательно изучить все разделы данного Руководства по эксплуатации.

• 2.3.2 Извлечь дозиметр из упаковки.

• 2.3.3 Включение:

- при помощи отвертки отвинтить крышку батарейного отсека;

- установить элемент питания, соблюдая полярность (электрод элемента, обозначенный знаком "+" должен быть обращен внутрь дозиметра);

- установить на место крышку батарейного отсека.

Сразу после установки элемента питания дозиметр производит тестирование ЖКИ (примерно на 2 с должна включиться и погаснуть индикация всех сегментов и графических символов), затем дозиметр должен перейти в режим измерения. Через 1 мин после установки питания дозиметр готов к использованию.

• 2.3.4 Дозиметр расположить и закрепить, детектором наружу, на нагрудном кармане спецодежды либо внутри него.

Примечание - если предполагается пребывание на местности, где мощность дозы превышает 0,1 мЗв/ч, рекомендуется установить новый элемент питания.

• 2.4 Использование

2.4.1 Дозиметр имеет следующие режимы работы

- режим индикации МЭД фотонного излучения;

- режим индикации ЭД фотонного излучения;

- режим индикации номера дозиметра (“слепой дозиметр”);

- режим обмена информацией с ПЭВМ.

- режим установок;

- режим индикации частичного и критического разряда элемента питания;

- режим выдачи звуковой сигнализации при превышении установленных порогов по ЭД или МЭД.

Энергонезависимая память дозиметра обеспечивает сохранение при замене элемента

питания на момент извлечения элемента питания: - накопленной дозы (ЭД);

- времени накопления ЭД;

- истории накопления ЭД и МЭД;

- значение установленных порогов МЭД и ЭД.

При эксплуатации дозиметра в диапазоне температур от -40 °С до -20 °С он обеспечивает выполнение дозиметрических функций без отображения результата измерения на ЖКИ. При возвращении дозиметра в условия с температурой выше -20 °С нормальная работа ЖКИ восстанавливается.

Дозиметр осуществляет непрерывное измерение МЭД и ЭД, отсчет времени накопления ЭД во всех режимах за исключением активного режима обмена с ПЭВМ (Ir/on).

Стандартная конфигурация дозиметра при поставке обеспечивает отображение следующих параметров и выполняемых функций:

Режим индикации МЭД - Вкл.

На цифровом табло (2), рисунок 1.2 - вывод значений МЭД

На цифровом табло (3)- вывод значений коэффициента вариации - Откл.

На цифровом табло (4) - вывод времени усреднения значений МЭД- Откл.

Разрешение установки порогов:        - Вкл.

Звуковая сигнализация:               - Вкл.

Режим индикации ЭД -Вкл.

На цифровом табло (2), рисунок 1.2 - вывод значений ЭД

На цифровом табло (3)- вывод значений времени накопления ЭД в тысячах часов (символ “h” индицируется при времени накопления ЭД меньше тысячи часов).

На цифровом табло (4) - вывод значений времени накопления ЭД в часах - Вкл

На цифровом табло (4) вывод значений оставшегося времени нахождения на рабочем месте - Откл.

Разрешение установки порогов              Вкл.

Сброс ЭД                               Вкл.

Звуковая сигнализация                      Вкл.

Режим индикации номера дозиметра - Вкл.

На цифровом табло (2), рисунок 1.2    - номер дозиметра;

На цифровом табло (3)               - месяц изготовления дозиметра;

На цифровом табло (4)               - год изготовления дозиметра;

Звуковая сигнализация                - Вкл.

• 2.4.2 Выбор индицируемой величины

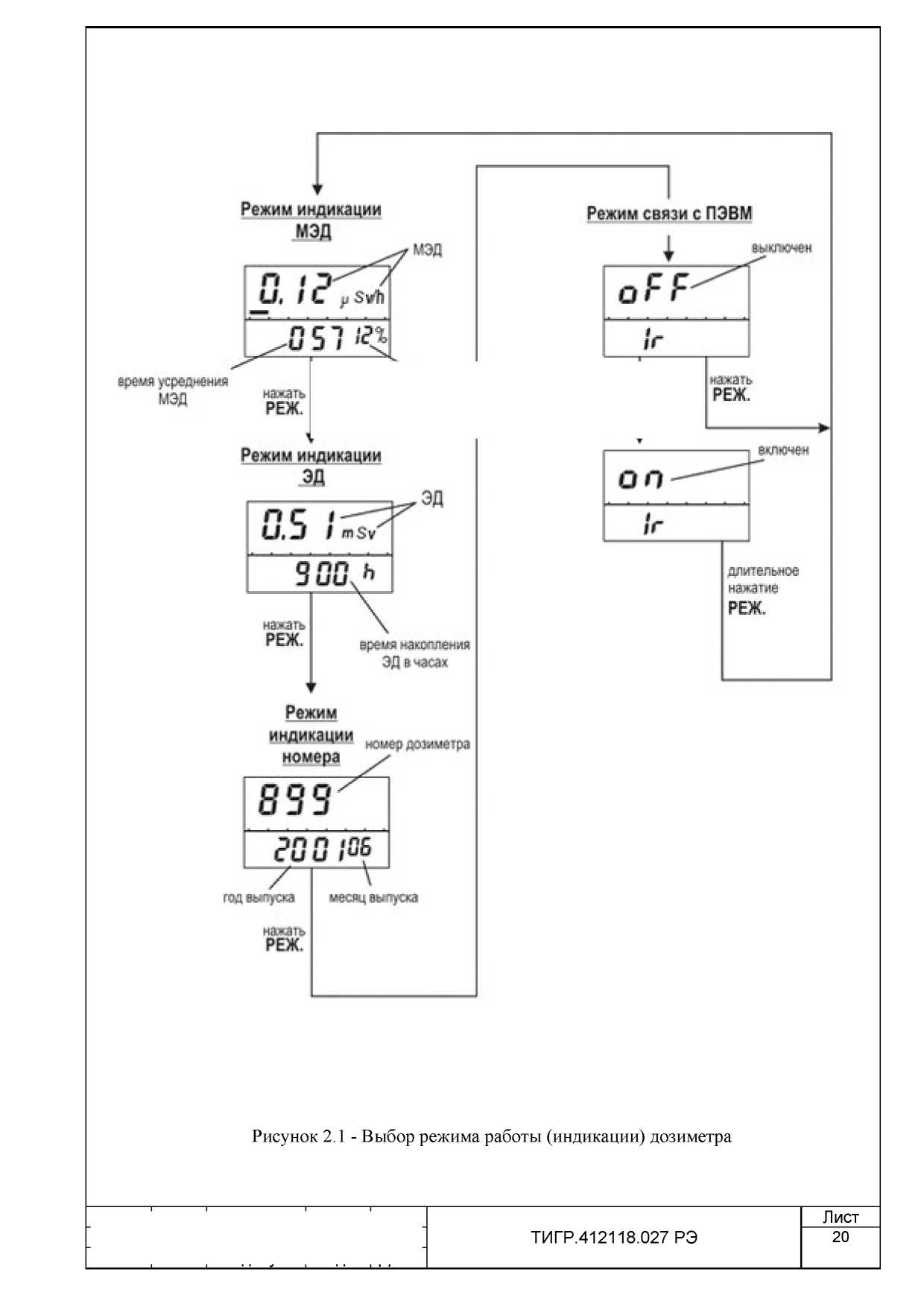

Режимы индикации МЭД, ЭД, номера дозиметра и обмена с ПЭВМ включаются последовательным нажатием кнопки РЕЖИМ (рисунок 2.1).

Дозиметр позволяет включать/выключать все вышеперечисленные режимы индикации. Изменение конфигурации индикации осуществляется в режиме обмена информацией с ПЭВМ.

• 2.4.3 Режим индикации МЭД

В режиме МЭД (рисунок 2.1) на ЖКИ индицируется:

- МЭД (mSv/h, mSv/h, Sv/h);

• -  МЭД на аналоговой шкале в логарифмическом масштабе (семь сегментов);

• -  коэффициент вариации в процентах;

  					ТИГР.412118.027 РЭ	Лист
  						16
  Изм.	Лист	№ докум.	Подп.	Дата

- время усреднения значений МЭД (Диапазон индикации времени усреднения составляет от 1 до 2999 с. При времени усреднения превышающем 2999 с на ЖКИ отображаются символы “- - -”).

Если измеренное значение МЭД превышает верхний предел диапазона индикации МЭД (200 мЗв/ч для РМ1621 и 2 Зв/ч для РМ1621А), на ЖКИ индицируется символ перегрузки “OL” и формируется прерывистый звуковой сигнал.

В режиме МЭД можно осуществить сброс набранной статистики измерения МЭД и возобновить процесс измерения путем одновременного нажатия кнопок СВЕТ+РЕЖ.

• 2.4.4 Режим индикации ЭД

В режиме ЭД (рисунок 2.1) на ЖКИ индицируется:

- ЭД ( m Sv, mSv, Sv);

- время накопления ЭД

Сброс ЭД и времени набора ЭД возможен в режиме установок. Для этого необходимо войти в режим «Сброс ЭД» в соответствии с рисунком 2.2, затем одновременно нажать кнопки УСТ+РЕЖ.

В режиме обмена информацией с ПЭВМ возможна установка запрета на сброс ЭД с помощью кнопок.

Измерение ЭД, накопленной за определенный период, осуществляется двумя способами:

Первый способ (рекомендуемый). В начале периода измерения следует сбросить (обнулить) ЭД с помощью кнопок или с помощью ПЭВМ и программы “Система сбора и обработки информации прибора РМ1621”, тогда доза, индицируемая в конце периода и будет накопленной дозой за период измерения.

Второй способ. Из значения ЭД, индицируемой в конце периода измерения следует вычесть значение дозы в начале периода.

В режиме ЭД возможна индикация (рисунок 1.2 табло (3) и (4)) значений оставшегося времени нахождения на рабочем месте в зависимости от текущих измеренных значений МЭД и ЭД. Расчет времени производится дозиметром по отношению к установленному второму порогу по ЭД (функция может быть включена при конфигурации режима индикации ЭД).

• 2.4.5 Режим установок

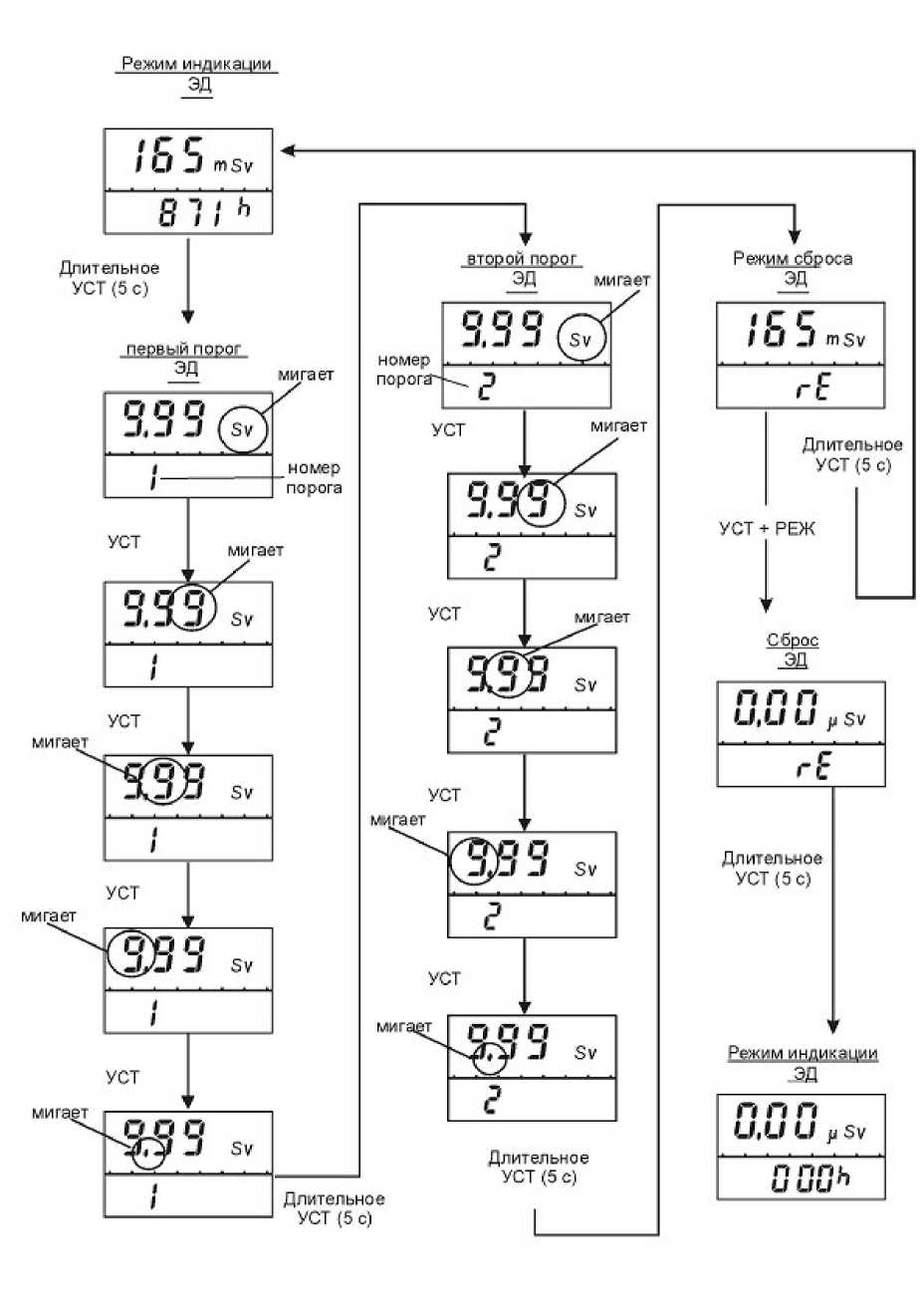

Вспомогательный режим установок (рисунки 2.2, 2.3) предназначен для проверки и (или) установки пороговых значений ЭД (МЭД), сброса ЭД и времени накопления ЭД.

ВНИМАНИЕ! Вход в режим “установок” осуществляется длительным нажатием кнопки СВЕТ/УСТ (около 5 с), после чего параметр устанавливаемой функции становится мигающим.

Выбор параметра осуществляется кратковременным нажатием кнопки СВЕТ/УСТ.

Изменение параметра осуществляется:

• - быстрое - при помощи длительного нажатия кнопки РЕЖИМ ;

• - точное - кратковременными нажатиями кнопки РЕЖИМ.

Выход из режима “установок“ осуществляется длительным нажатием кнопки УСТ либо автоматически примерно через 90 с.

Ввод в память пороговых уровней по МЭД ( ЭД)

Данную операцию можно осуществить в режиме измерения МЭД (ЭД) а также в режиме обмена информацией с ПЭВМ. Пороги по МЭД (ЭД) вводятся при индикации МЭД (ЭД) на ЖКИ.

Войти в режим установок путем длительного нажатия кнопки УСТ. (рисунки 2.2, 2.3). Ввести последовательно первый, а затем второй пороговый уровень.

Выйти из режима установок.

В режиме обмена информацией с ПЭВМ возможна установка запрета на изменение пороговых уровней с помощью кнопок.

В случае превышения значения первого (второго) порога по МЭД (ЭД) дозиметр переходит соответственно в режим индикации МЭД (ЭД) и подает прерывистый (частый прерывистый) звуковой сигнал.

• 2.4.6 Режим индикации номера дозиметра

В режиме индикации номера дозиметра на ЖКИ индицируется:

- номер дозиметра на цифровом табло (2);

- год (4) и месяц (3) изготовления .

• 2.4.7 Режим обмена информацией с ПЭВМ

Дозиметр позволяет хранить и выводить на ПЭВМ по ИК каналу связи историю накопления (далее "историю") ЭД, МЭД, события превышения установленных пороговых значений по ЭД и МЭД, событие сброса ЭД с помощью кнопок.

Выбор записываемых событий в историю, периодичность этих записей осуществляется по специальной программе. Без ИК адаптера (встроенного либо внешнего) данные истории недоступны.

Дозиметр осуществляет обмен информацией с ПЭВМ по специальной программе “Система сбора и обработки информации приборов РМ1621/РМ1603/РМ1604” через адаптер ИК канала связи, по протоколу обмена совместимому с IrDA интерфейсом.

Системные требования к ПЭВМ.

Для работы с программой необходим компьютер не ниже Pentium 200; 32Мб ОЗУ, разрешение монитора 800 х 600, принтер для печати и устройство для работы с IrDA протоколом для обмена информацией с приборами.

Программа работает под управлением OS Windows 98/2000.

Для использования дозиметра в режиме обмена информацией с ПЭВМ необходимо: ознакомиться и выполнить рекомендации файла Read_me.doc, расположенном на CD -диске, поставляемом с адаптером ИК канала связи;

• -  ознакомиться с файлом справки Help.doc;

• -  подключить адаптер ИК канала связи к последовательному коммуникационному порту ПЭВМ (допускается использование встроенного в ПЭВМ ИК адаптера);

• -  установить в системе устройство IrDA связи и включить ИК-связь в режиме поиска внешних устройств ИК-связи (для W 98);

• -  установить с диска программу “Система сбора и обработки информации приборов РМ1621/РМ1603/Рм1604” (запустить выполнение программы \DISK1\SETUP.EXE);

• -  запустить выполнение программы PM16ХХ.EXE;

• -  ознакомиться с разделом "Справка" программы “Система сбора и обработки информации приборов РМ1621/РМ1603/РМ1604”;

• -  сориентировать дозиметр и адаптер ИК канала связи ПЭВМ, расположив, дозиметр на расстоянии 10-20 см от адаптера ИК канала;

• -  с помощью кнопки РЕЖ (рисунок 2.1) выбрать режим обмена информацией с ПЭВМ;

• -  кратковременно нажать кнопку СВЕТ/УСТ для установления связи по ИК каналу с ПЭВМ;

• -  следуя указаниям программы, осуществить считывание информации дозиметра.

• 2.4.8 Режим индикации частичного и критического разряда элементов питания

В дозиметре один раз в 10 мин осуществляется контроль разряда элемента питания.

В случае частичного разряда элемента питания (примерно £ 1.1В) на ЖКИ индицируется мигающий символ “bat”, дозиметр выполняет измерительные функции. Необходимо заменить элемент питания! (см. 3.3). В случае критического разряда элемента питания (примерно £ 0.9 В) дозиметр переходит в режим индикации ЭД, индицируется немигающий символ “bat”, дозиметр прекращает измерительные функции, запрещается подсветка индикатора и подача звукового сигнала. Необходимо заменить элемент питания!

мигает

мигает

УСТ

УСТ + РЕЖ

мигает

УСТ

|^т _________j

^@83

УСТ

МИТ;

УСТ

миг;

номер порога

номер порог#

3.39

Длительное УСТ (5 с)

Длительное УСТ (5 с)

Длительное УСТ (5 с)

Длительное УСТ (5 с)

Длительное УСТ (5 с)

плп U,U и nSv

Сброс

плп U.U М у Sv

мигает

. первый порог

ЗД

УСТ

ьыгает

п ппи и ии^п

Режим индикации ЭД

О

J Ду

уст

мигает

!& 5 mSv

15 5 ле*

УСТ

мигает

~I

Режим сброса

ЭД

“3

второй порог

ЭД мигает

Рисунок 2.2 - Установка пороговых значений ЭД

O_r /с jjsrt

(«тает

_— но«ер порша

jj Swfl

Jl)JG 0 u £¥fl

±

UH№£

жгает

номер порша

ДлиПЛьн»

НШ31№

п4*ЗТЬ УСТ.

ИМТь УСТ.

Дпн tai ilhdt* УСТ. (S С)

ЧЯФЗТь УСТ.

■ЙЙТ! УСТ.

-lit..: Г:-УСТ.

ыяЭсТ

Мл'ает

Q Щ1здй

Дли I ВГЪнМ Hit; а тиа УСТ 45 е)

I

П-ервый порог МЭД

Р&ЖИы ицДИНЛцйи МЭД

Второй порог МЭД

нажать

УСТ. ________

ОБО рзл

ижгает

Ч

Рисунок 2.3 - Установка пороговых значений МЭД

• 4 Перечень возможных неисправностей

Перечень возможных неисправностей дозиметра и способы их устранения приведены в таблице 4.1

Таблица 4.1

• 5 Методика поверки

  • 5.1 Вводная часть

Настоящая методика поверки распространяется на дозиметры индивидуальные рентгеновского и гамма излучений ДКГ-РМ 1621 (ДКГ-РМ1621А), соответствует Методическим указаниям МИ 1788 "Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки" и устанавливает методику поверки дозиметров.

Поверка должна проводиться территориальными органами метрологической службы Госстандарта и органами, аккредитованными на проведение данных работ.

Поверка дозиметра проводится при выпуске из производства, после ремонта и в процессе эксплуатации и хранения с периодичностью 12 мес.

• 5.1 Операции и средства поверки

При проведении поверки поверителями должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 5.1.

Таблица 5.1

5.3 Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве государственных поверителей в установленном порядке.

• 5.4 Требования безопасности

При проведении поверки поверителями должны быть соблюдены следующие требования безопасности:

- работы, связанные с использованием радиоактивных источников, должны проводиться в соответствии с требованиями "Основных санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений ОСП-72/87" и "Нормами радиационной безопасности НРБ-2000", а также с требованиями инструкций по технике безопасности, действующих в месте проведения поверки.

- процесс поверки должен быть отнесен к работе с особыми условиями труда.

• 5.5 Условия поверки

При проведении поверки должны соблюдаться следующие условия: температура окружающей среды, ° С относительная влажность воздуха , % атмосферное давление, кПа фоновое гамма-излучение, мкЗв/ч

• 5.6 Подготовка к поверке

Перед проведением поверки поверителями должны быть выполнены следующие подготовительные работы:

- изучить "Руководства по эксплуатации" (РЭ) на дозиметр;

- подготовить дозиметр к работе согласно раздела 2.3 РЭ на дозиметр.

• 5.7 Проведение поверки

• 5.7.1 При проведении внешнего осмотра должно быть установлено соответствие дозиметра следующим требованиям:

- соответствие комплектности поверяемого дозиметра требованиям РЭ;

- наличия в РЭ отметки о первичной поверке или свидетельства о последней поверке;

- наличие четких маркировочных надписей на дозиметре;

- отсутствие загрязнений, механических повреждений, влияющих на работу дозиметра.

В случае несоответствия указанным требованиям дозиметр не может быть допущен к дальнейшей поверке.

• 5.7.2 При проведении опробования необходимо:

- проверить работоспособность дозиметра, как указано в разделе 2.4 РЭ на дозиметр;

- установить максимальные значения порогов по мощности индивидуальной эквивалентной дозы р(10) (МЭД) и индивидуальной эквивалентной дозе Нр(10) (ЭД), согласно раздела 2.4.7 РЭ на дозиметр.

• 5.7.3 Определение метрологических характеристик

• 5.7.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

• 1) включить режим измерения МЭД с помощью кнопки MODE;

• 2) закрепить дозиметр на фантоме так, чтобы надпись “Сторона к телу” была обращена к фантому. Установить дозиметр с фантомом на поверочную дозиметрическую установку с источником гамма-излучения ¹³⁷Cs так, чтобы направление градуировки совпало с осью потока излучения, а ось потока излучения проходила через геометрический центр детектора, рис.1. Геометрический центр детектора отмечен в эксплуатационной документации значком ”х”;

  					ТИГР.412118.027 РЭ	Лист
  						26
  Изм.	Лист	№ докум.	Подп.	Дата

• 3) не менее чем через 700 с после установки дозиметра с фантомом на поверочную дозиметрическую установку с интервалом не менее 100 с снять 5 показаний дозиметра, ф; и рассчитать среднее значение фона ф по формуле (1). На аналоговой шкале должен индицироваться один сегмент:

—    15 •

Нф =   Е Н ф;                  (1)

5 i= 1

• 4) создать в точке, совпадающей с геометрическим центром детектора МЭД. _о равную 3,0 мкЗв/ч и подвергнуть дозиметр облучению, при этом должны индицироваться на аналоговой шкале два сегмента;

Примечание. Переход от кермы в воздухе К (в Греях) к индивидуальной эквивалентной дозе Нр(10) (в Зивертах) для источника ¹³⁷Cs при измерении на плоскопараллельном тканеэквивалентном фантоме осуществляют по формуле Нр(10)=1,22К.

• 5) через 100 с после начала облучения и через каждые 60 с снять 5 показаний j; и рассчитать среднее значение j по формуле (2):

-----       15    •

Н=тЕ Н,        ⁽²⁾

₅ ;= 1

Рисунок 1 - Способ установки дозиметра с фантомом на поверочную дозиметрическую установку

• 6) измерения повторить для точек, в которой МЭД. _Oj равна 80,0; 800 мкЗв/ч, при этом должны индицироваться на аналоговой шкале три сегмента при МЭД равной 80,0 мкЗв/ч и четыре сегмента при МЭД равной 800 мкЗв/ч;

• 7) создать в точке, совпадающей с геометрическим центром детектора МЭД. о,, равную 8,0 мЗв/ч;

• 8) подвергнуть дозиметр облучению при этом должны индицироваться на аналоговой шкале пять сегментов;

• 9) через 60 с после начала облучения, а затем через каждые 20 с снять 5 показаний j;. Рассчитать среднее значение по формуле (2);

• 10) измерения по пункту 9 повторить для точки, в которой МЭД. _о, равна 80,0 мЗв/ч при

  					ТИГР.412118.027 РЭ	Лист
  						27
  Изм.	Лист	№ докум.	Подп.	Дата

этом должны индицироваться на аналоговой шкале шесть сегментов;

• 11) для модификации дозиметра ДКГ-РМ1621А измерения по пункту 9 повторить для точки, в которой МЭД _о, равна 800,0 мЗв/ч при этом должны индицироваться на аналоговой шкале семь сегментов

• 12) вычислить погрешность измерения Qj в процентах по формуле:

  Qj=

  ( Н - Нф)- Ho,

  X100%

  H Oj

  (3)

  12) из всех Qj выбрать максимальное значение Qjmax и рассчитать доверительную границу погрешности поверяемого дозиметра по формуле:

  d = 1,1-У (Qof + (Qjmax)²

  (4)

  где:

  Qo- погрешность образцовой дозиметрической установки, %;

  Qjmax- максимальная погрешность измерения из всех значений Qj.

  Сравнить рассчитанное значение 5 с допустимым значением 5_доп., формуле (5).

  dgon = ±(15 + 0,0015/ + 0,01-) %,

  (5)

  рассчитанным по

  где - значение МЭД, мЗв/ч;

  0,0015 - коэффициент, мЗв/ч;

  0,01 - коэффициент, (мЗв/ч)^-1;

  Если d > dgon, то дозиметр бракуется, если d < dgon, то дозиметр признается годным.

  5.7.3.2. Определение основной относительной погрешности измерения ЭД провести следующим образом:

  • 1) установить на дозиметре максимальные значения порогов по МЭД и ЭД и включить режим измерения ЭД;

  • 2) выполнить пункт 5.7.3.1 (2) настоящей методики;

  • 3) создать в точке, совпадающей с геометрическим центром детектора МЭД. о,, равную 3,0 мкЗв/ч;

  • 4) снять начальное показание ЭД Н_ч;

  • 5) подвергнуть дозиметр облучению в течение времени Т, равному 60 мин;

  • 6) по окончании облучения снять конечное показание ЭД HTj.

  • 7) рассчитать основную относительную погрешность измерения Gj по формуле:

  Gj=

  ( HTj - HHj ) - Н Oj

  X 100%

  H oj

  (6)

где HOj расчетное значение накопленной ЭД равным HOi=Oj-T;

• 8) измерения повторить для точки, при МЭД равной 80,0 мЗв/ч в течение 30 мин;

• 9) из всех Gj выбрать максимальное значение Gjmax и рассчитать доверительную границу погрешности поверяемого дозиметра по формуле:

S = 1.17( Go) ’• + ( G )²    ,

• 6 Правила транспортирования и хранения

  • 6.1 Дозиметр в упакованном виде допускает транспортирование любым закрытым видом транспорта при температуре окружающего воздуха от минус 50 до плюс 50 °C.

  • 6.2 Упакованный дозиметр должен быть закреплен в транспортном средстве. Размещение и крепление в транспортном средстве упакованных дозиметров должно обеспечивать их устойчивое положение, исключать возможность ударов друг о друга, а также о стенки транспортного средства.

  • 6.3 В случае перевозки морским транспортом дозиметр в упакованном виде должен помещаться в полиэтиленовый герметичный чехол с осушителем силикагелем по ГОСТ 3956.

  • 6.4 При транспортировании самолетом дозиметр в упакованном виде должен размещаться в герметизированных отсеках.

  • 6.5 Дозиметр должен храниться на складах в упаковке предприятия-изготовителя при температуре окружающего воздуха от минус 15 до плюс 50 ^оС и относительной влажности до 95 % при температуре 35 ^оС.

  • 6.6 Хранить дозиметры без упаковки следует при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25 ^оС.

  • 6.7 В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

    Лист

    Изм.	Лист	№ докум.	Подп.	Дата

8 Свидетельство об упаковывании

Дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1621 ТУ РБ 100345122.027-2001

№___________________

заводской номер

Упакован ________________________________________________________________

наименование или код изготовителя

согласно требованиям, предусмотренным в действующей технической документации

должность                               личная подпись                      расшифровка подписи

год, месяц, число

Штамп предприятия-изготовителя

10 Свидетельство о приемке

10.1 Дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1621 __ ТУ РБ 100345122.027-2001 заводской номер №_________________

изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

Начальник ОТК

Штамп ОТК

личная подпись расшифровка подписи

Изделие подвергнуто первичной государственной поверке и признано годным к применению в качестве рабочего средства измерения.

Государственный поверитель ____________

личная подпись

Место клейма поверителя

11 Гарантийный талон

Дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1621 ТУ РБ 100345122.027-2001 заводской номер № _ изготовлен “_____”

Предприятие-изготовитель: ООО “ПОЛИМАСТЕР”

Дата продажи “____”

Продавец

подпись

Штамп организации, произведшей продажу

Гарантийный (послегарантийный) ремонт произведен

Гарантийный срок эксплуатации продлен до

сс              55

Представитель предприятия-изготовителя

подпись

Штамп предприятия-изготовителя

Приложение А

(рекомендуемое)

ПРОТОКОЛ №____

поверки дозиметра типа ДКГ-РМ1621__ №

принадлежащего

Поверка проводилась

Поверка проводилась в нормальных климатических условиях при Т=_____; Р=____кПа,

относ. вл. ____ % , гамма-фон _____ мкЗв/ч согласно методике МП _____ , изложенной в

"Руководстве по эксплуатации" на дозиметр, на установке поверочной дозиметрической ____________________ по образцовым источникам 2-го разряда из радионуклида ¹³⁷Cs, а также с использованием вспомогательных средств измерений (СИ).

Вспомогательные СИ

Диапазон измерения мощности эквивалентной дозы (МЭД) от 0,1 мкЗв/ч до 0,1 Зв/ч для дозиметра ДКГ-РМ1621 и от 0,1 мкЗв/ч до 1,0 Зв/ч для дозиметра ДКГ-РМ1621А. Диапазон измерения эквивалентной дозы (ЭД) от 1,0 мкЗв до 9,99 Зв. Пределы допускаемой основной относительной погрешности измерения ЭД d=±15%. Пределы допускаемой основной относительной погрешности измерения МЭД - 5=+(15+0,0015/ + 0,01-) %,

где -значение МЭД, мЗв/ч.

1.Внешний осмотр _____________________________________________

2.Опробование и проверка работоспособности:

3.Определение метрологических характеристик:

3.1 Определение основной относительной погрешности измерения МЭД

3.2. Определение основной относительной погрешности измерения ЭД

Выводы: ___________________________________________________________.

Свидетельство (изв.) _________________________ от "____"______________

Госповеритель _________ ___________________ от "____"______________

Приложение Б

(справочное)

Габаритные размеры, эффективный центр детектора дозиметра

35 мм

72 мм

Эффективный иен тр детектора

15 мм

Направление градуировки -^J (на источник излучения)

Рисунок Б.1

Приложение В

(справочное)

Схемы вращения дозиметра при снятии анизотропии

Рисунок В.1 -Схема вращения дозиметра в горизонтальной плоскости

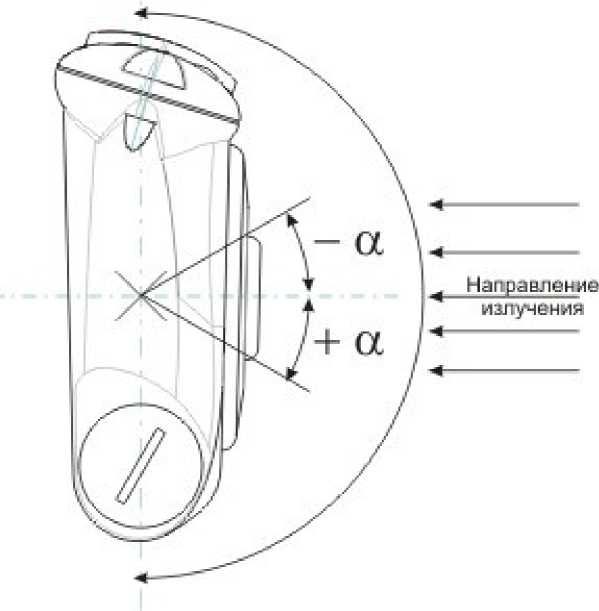

Рисунок В.2 -Схема вращения дозиметра в вертикальной плоскости

Лист регистрации изменений
