ПРЕОБРАЗОВАТЕЛИ ПРИЕМНЫЕ ТЕРМИСТОРНЫЕ

КОАКСИАЛЬНЫЕ М5-29, М5-30

ПАСПОРТ

содержание
  • I. Техническое описание

Сгр.

их устранения

Зак. 317—77

2.3. ПОРЯДОК РАБОТЫ

Присоединить преобразователь к измеряемому СВЧ тракт не подавая СВЧ мощности. В случае необходимости измерен! СВЧ мощности в диапазоне частот от 1 до 3 ГГц и коаксмальнс тракте с волновым сопротивлением 50 Ом преобразователь М5-.' следует включить в СВЧ тракт через специальный трансформ тор согласования, входящий в комплект преобразователя.

Подать СВЧ мощность и провести измерения согласно и струкции по эксплуатации моста. Измеряемая мощность по считывается по формуле

где Ротсч — мощность, отсчитанная по шкале индикагорно устройства;

Кэ — коэффициент эффективности, указанный в паспор на преобразователь.

Значение К., между точками аттестации определяется мег дом линейной интерполяции.

Погрешность измерения мощности (без учета norpeiimoci за счет рассогласования) определяется погрешностью моегоИ( го устройства и погрешностью аттестации .по К., приемного пр образователя.

Чтобы из результатов измерений в согласованном тра-к! исключить погрешность за счет отражений от входа преобр; зователя, необходимо измерить Кети па входе преобразоватсЧ н, подсчитав поправочный коэффициент по приведенной ния формуле, умножить на него результат измерений.

]<   (^м+ 1)~

” 4КЙ

где Км Кот В преобразователя.

2.4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Профилактические работы проводятся с целью обеспеченп работоспособности преобразователей в течение их эксплуатацц и включают в себя:

Внешний осмотр состояния преобразователей, проверь комплектности и исправности соединительного кабеля;

проверку работоспособности рабочего и термокомпенсирую-Щсго термисторов. Проверяется омметром сопротивление между выводами соединительного кабеля «белый—черный» и «черный красный» при подключенном СВЧ дросселе в случаепро-нгркп преобразователя М5-29. Сопротивление должно быть в пределах от 400 до 700 Ом при температуре окружающего воз-i\ ха от 278 до 313 К (от 5 до 40°С).

Профилактические работы проводятся не реже одного раза п год.

2.5. ПОВЕРКА ПРЕОБРАЗОВАТЕЛЕН

Настоящий раздел составлен в соответствии с требованиями НК’.Т 15129-69 «Ваттметры СВЧ малой мощности и приемные преобразователи СВЧ мощности термисторные и болометриче-■ Mie, Методы поверки и аттестации в диапазоне частот от 20 до 17500МГц», устанавливает методы и средства поверки преобра-шва гелей М5-29, М5-30. находящихся в эксплуатации, на хра-| i'll ini и выпускаемых из ремонта.

Периодическая поверка проводится один раз в год после I ipaiiгнйного срока или после ремонта.

2.5.1. Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 3.

Т а б л и ц а 3

Наименование

Поверяемые

отметки

Допускаемые значения погрешно-

предельные [ня пара-

3

Средства

поверки

образ

цовые

вспомогательные

операции,

при

производимых поверке

стей, значеи

о р.

ZI13.1

Внешний

осмотр

Опробование

*з.з

Определение метроло-

гическнх

параметров:

•)

коти

М5-29

0,03; 0,25:

BS-6

Г4-119А

1 *

0,5, 0,75;

РЗ-ЗЗ

Г4-120

Ч’

1,0 ГГц

1,3

P3-35

1'4-94

Р1-25

Г 4-95

17

Продолжение табл. I

S сЗ у н сх « аГ S CQ

I [аименование

»:

Поверяемые

отметки

Допускаемые значения погрешностей, предельные значения параметров

Средства поверк

Номер пу раздела по

операций, производимых при поверке

образ

цовые

вспомогательные

М5-30

1.0; 1,25;

1.5; 1.75: 2,0; 2,25; 2,5; 2,75;

3,0 ГГц

Э6-28

36-32

МЗ-22

б)

Кэ

М5-29

М5-30

1,0 ГГц

1,0; 1,25;

0,9

МЗ-22

Я2М-24

43-38

Г4-119;

1'4-120

Г4-94

1,5; 1,75;

с ЯЗЧ-61

Г4-95

2,0; 2,25;

Э6-28

2,5; 2,75;

3,0 ГГц

36-32

ср еден поверки разрешается применять другие аналогичные меры и измерительны* приборы, обеспечивающие измерения соответствующих параметров с требуе-мой точностью.

2. Образцовые (вспомогательные) средства поверки должны быть не нравны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

Примечания:

1. Вместо указанных в табл. 3 образцовых и вспомогательных

2,5.2. Условия поверки и подготовка к ней

При проведении операций поверки должны соблюдать^ следующие условия:

температура 293±5 К, (20±5°С),

относительная влажность воздуха 65±15%, атмосферное давление 100±4к11/м2 (750±.30 мм рт. ст.).

Перед проведением операций поверки необходимо выпол пить следующие подготовительные работы:

проверить комплектность преобразователя;

промыть спиртом ВЧ разъем;

разместить поверяемый преобразователь на рабочем месте, обеспечив удобство работы и исключая попадание на него прямых солнечных лучен.

2.5.3. Проведение поверки
  • 2 5.3.1. Внешний осмотр

При внешней осмотре должно быть проверено: отсутствие механических повреждений высокочастотного и низкочастотного разъемов, чистота разъемов;

исправность соединительного кабеля.

  • 2.5.3.2. Опробование

Для опробования преобразователя в работе необходимо ирон шести баланс с мостом ваттметра МЗ-22 в соответствии с инструкцией по эксплуатации на ваттметр МЗ-22.

При обнаружении неисправности преобразователь подлежи | шбракованию и направлению в ремонт.

  • 2.5.3.3. Определение метрологических параметров

а) Определение Ксти преобразователей

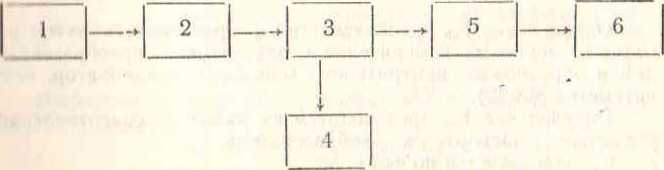

Определение Ксти производится по схеме рис. 5

Рис. 5. Схема измерения KCiU преобразователей

  • I генератор сигналив высокочастотный;

вентиль;

3 линия измерительная (измеритель полных сопротивлений);

■I измеритель отношения напряжений:

5 поверяемый преобразователь;

|> - мост ваттметра МЗ-22.

Определение Ксти производится через 0,25 ГГц.

При определении Коти мост ваттметра должен быть сбалансирован на рабочем сопротивлении преобразователя при поданной мощности в СВЧ тракт.

KtiU преобразователя может измеряться на автоматических измерителях KWU с погрешностью не более ±10%.

б) Определение К» преобразователей

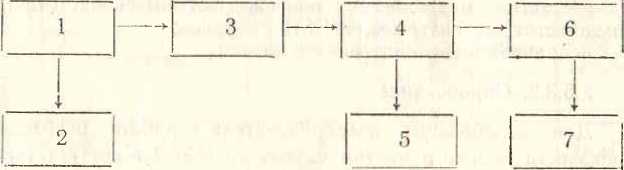

Определение Кэ производится ио схеме рис. 6.

Рнс. 6. Схема измерения К а

  • 1 — генератор сигналов высокочастотный;

  • 2 — частотомер;

  • 3 — вентиль;

  • 4 — калибратор СВЧ мощности;

  • 5 — мост ваттметра МЗ-22;

  • 6 — поверяемый преобразователь;

  • 7 —мост ваттметра МЗ-22.

Определение К а.преобразователей производится путем из мерения мощности измерителем с поверяемым преобразовать лом и образцовым измерителем мощности (калибратор, мое ваттметра МЗ-22).

Определение К» производится на рабочем сопротивлении указанном в паспорте на преобразователь.

Кэ определяется по формуле

Р(К+1)2

  • 3    4«0 Ро К

где Р — мощность по измерителю с поверяемым преобразова толем;

К KcrU преобразователя на данной частоте;

% - коэффициент передачи калибратора мощности;

Ро—мощность по образцовому измерителю.

Отсчет Р и Ро производится одновременно.

Определение Кэ производится па частоте 1 ГГц для пре образователя М5-29 и через 0,25 ГГц для преобразователя М5-30.

По результатам пяти измерений-определяют среднее арифметическое значение Кэср), которое записывают в nacnopi на преобразователь.

| |ри этом отпошенпё разности максимального (аП1ах) и мй-шмнлыюго («mln) значении Кэ при пяти измерениях к среднем) HHI4CIII1IO не должно быть более ±2%.

Предельная случайная погрешность (%,,) при пяти изме-и'Пиях по превышает 1,16%.

-            -'■max ®tnln

"пр = Рп -----------.

■ |с |).п коэффициент, зависящий от числа измерений, для и гн и 1мерений р„=0,58.

Преобразователь считается годным, если выполняется ус-

'ItHillc

ВВ - Кэ ) ■ 100 < / V + S2ar ,

I(• К,„ и К. —значения коэффициента эффективности, полученное в результате данной аттестации и приведенное в паспорте (предыдущая аттестация );

'к,. Sm —значения допускаемой погрешности преобразователя (в процентах); приведенное в паспорте и полученное в результате данной аттестации.

Погрешность аттестации преобразователей по К, опреде-шется но формуле

Й -- j Z         2%‘ -% Д-        -|- '[%,

| ц> Л, относительная погрешность коэффициента передачи калибратора мощности;

б... относительная погрешность термисторного моста;

Аз относительная погрешность за счет неточности значе-11И1 1(аг1, (явная

г — 1 Аг m ‘ т*

I к* г К,., и пре >братователя;

Аг                                              и

— относительная погрешность измерения Ксти; г

й| случайная погрешность, 84=1,16%;

8В — погрешность за счет рассогласования,

,J:,    - ‘ IC4.Q1 • Кцр,

где -- коэффициент отражения калибратора мощности, rif веденный в свидетельстве по его аттестации;

К,ф — коэффициент отражения поверяемого преобраз вателя;

р- весовой коэффициент, зависящий от отношен Зо5

у 0/4-28.,2 ф-о3‘ф-о4-’

и определяемый по табл. 4.

Таблица

О  о

0

1

о

4

6

8

V    о1“4-2й2"'_Гоз л

I

0

0,53

0,70

0,85

0,93

0,97

0,

2.5.4. Оформление результатов поверки

Результаты поверки заносятся в паспорт в раздел «Осно ные технические характеристики преобразователей» и завер ются подписью поверителя и оттиском поверительного клейм

2.6. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица

11аименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Методы устранения

Пр)

меча

ние

Мост не балансируется

Обрыв провода соединительного кабеля

Обрыв термистора

Проверить омметром качество соединительных проводов кабеля

Сменить термисторную вставку

liiiiMciioitniiiic I I'll! lipilllllOCTU, 111I I1111 <-<- про* iii.irintc it до-III Hill к-льпыс при iitaiiii

Вероятная причина

Методы устранения

При

меча

ние

Обрыв СВЧ дросселя

Неисправен мост

Пробит конструктивный конденсатор

Проконтролировать сопротивление между центральным и внешним проводниками коаксиала при вынутой рабочей вставке

В случае обрыва СВЧ дросселя омметр должен показать разрыв

В случае, если СВЧ дроссель не оборван, омметр должен показать 0,1—0,5 Ом

Смотри инструкцию по эксплуатации моста

Заменить слюдяную прокладку

Пимен а рабочей п термокомпенсирующей вставок преобразователя

Смена термисторной вставки проводится в измерительно!! Hiiiiipii горни квалифицированным персоналом. Термисторные и 1ППКП, входящие в ЗИИ, обеспечивают параметры преобразо-|цте,чя, кроме погрешности аттестации по Ка и Кст и.

При использовании в преобразователе вставки, нс входя-iii'ii и 31111, необходимо проверить работоспособность преобра-IIBIIIC.IH в комплекте с мостовым устройством (возможность '.i.iiiiiciipoBKii моста н установки нуля отсчетного прибора). при пом гок термокомпснсируклцей вставки не должен отличаться и 1<ио1 рабочей вставки более, чем на ±13%.

После замены рабочей термисторной вставки преобразова-гИ1> необходимо аттестовать по Ка и Ксти по методике I 3.3.

Замена рабочей вставки производится следующим образом.

23
