ГЕНЕРАТОР

Г4-129

СИГНАЛОВ

ВЫСОКОЧАСТОТНЫЙ

Техническое описание и инструкция но эксплуатации

Стр.

4.3. Конструкция

И. Общие указания по эксплуатации

Я

2.8 5. Нормальные и предельные условия эксплуатации генератора должны соответствовать данным, приведенным в табл. 1.

Таблица 1

Условия эксплуатации

Темпера-

1 тура

О гносительная

влажность, %

АI мосферное

давление

Параметры сети

напряжение, В

частота,

Гц

Нормальные

*

(293 ±5) К. (20 + 5) °C

65±15 при температуре (293 ±5) К. (20 ±5) °C

(100±4) кПа, (750±30) мм рт. ст.

220 ±4,4

50 ±0,5

400t®

Предельные

263-323 К (от минус 10 °C до +50 °C).

95±3 при температуре 303 К. (30 °C)

(100±4) кПа, (750±30) мм

рт. ст.

220 ±22

220±П

50 ±0,5

400^»

  • 2.8.6. Время наработки на отказ не менее 4000 ч Срок службы не менее 10 лет.

Технический ресурс 10000 ч.

  • 2.8.7. Габаритные размеры в миллиметрах и масса генератора в килограммах приведены в табл. 2.

Таблица 2

р

Без упаковки

В укладочном ящике

В транспортной таре

размеры,

мм

масса,

кг

размеры,

мм

масса,

кг

размеры,

мм

масса,

кг

335X175X367

14,5

700X355X485

85

865X450X575

60

3. СОСТАВ ПРИБОРА

Состав комплекта генератора Г4-129 приведен в табл. 3, комплект запасного имущества и принадлежностей показан на рис. 38 приложения.

Таблица 3

Наименование

Обозначение

Кол-во

Примечание

1. Генератор сигналов высокочастотный Г4-129

3.260.101

1

2. Комплект ЗИП:

4.060.011

1

/

Продолжение табл. 3

Наименование

Обозначение

Кол-во

Примечание

-*

а) кабель соединительный ВЧ

4.851.081-11

1

б) то же

4.851.474-10

1

в) кабель соединительный

4.852.106

1

г) то же

4.851.011

1

д) шнур соединительный

4.860.159

1

е) аттенюатор фиксированный

2.243.069

1

ж) переход коаксиальный Э2-114/4

2.236.130

1

з) переход коаксиальный Э2-111/4

2.236.145

1

и) переход коаксиальный Э2-23

2 754.558

1

к) трансформатор сопротивлений :il)/75 Ом

2.240.061

1

л) вставка плавкая ПП1 I 1А 250 В

9

м) плата коммутационная

3.662.019 03

1

и) шнур соединительный

4 860.144

1

3. Техническое описание и инструкция по эксплуатации

3 260.101 ТО

1

4. Формуляр

3.260.101 ФО

1

5. Ящик укладочный

4.161.642

1

Для прибора

6. Ящик

4.161.034 17

1

Для ЗИПа

4. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

4.1. Принцип действия.

Работа генератора Г4-129 основана на принципе формирования выходного сигнала в диапазоне частот 310—1200 МГц из сигнала задающего генератора на диапазон 600—1200 МГц (рис. 3). Выходной сигнал задающего генератора поступает на 2 канала: напал формирования выходного сигнала генератора и канал встроенного электронного индикатора частоты.

13

8. ПОДГОТОВКА К РАБОТЕ

8.1. Перед началом работы следует внимательно изучить тех-

  • 5.2. Заводской порядковый номер генератора Г4-129 и го изготовления указаны на задней панели.

  • 5.3. Вее элементы и составные части, установленные на шасси. ____ , ....

панелях и печатных платах, имеют маркировку позиционных обе шческое описание и инструкцию по эксплуатации, а также озна-значеиий в соответствии с позиционными обозначениями перечне юмиться с расположением и назначением органов управления и элементов к электрическим принципиальным схемам.

  • 5.4. Генератор Г4-129 пломбируется мастичными пломбам на задней и передней панелях и нижней крышке.

6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

V-                                                   ------- !                   -    -           ..

онтроля.на передней и задней панелях генератора (п. 4.2.1).

  • 8.2. Разместить генератор на рабочем месте, обеспечив удоб гтво работы и условия естественной вентиляции.

  • 8.3. Снять крышку с передней панели прибора.

  • 8.4. Проверить надежность заземления.

  • 8.5. Подсоединить шнур питания к напряжению сети. Пере-

0,31—0,6

139

Х1

КАЛИБРОВКА

крайнее крайнее крайнее крайнее

  • 6.1. После длительного хранения следует произвести внешни! ключатель сети должен находиться в выключенном состоянии,

осмотр, опробование, а затем поверку метрологических парамет ров согласна разделу 12.                           •

  • 6.2. При внешнем осмотре необходимо проверить:

  • — сохранность пломб;

  • — комплектность согласно табл. 3;

  • — отсутствие видимых механических повреждений, влияющи!

на точность показаний прибора;

  • — наличие и прочность крепления органов управления и коМ| мутации, четкость фиксации их положений, плавность вращений ручек органов настройки, наличие предохранителей;

  • — правильность установки стрелок показывающих прибора против пулевых отметок шкалы;

  • — чистоту гнезд, разъемов и клемм;

  • — состояние соединительных проводов, кабелей, переходов.

  • 6.3. При эксплуатации вентиляционные отверстия на корпус* генератора Г'4-129 не должны закрываться посторонними предме тами, а прибор должен быть установлен наклонное рабочее положение.

  • 6.4. Сделать отметку в формуляре о записать показания счетчика наработки.

В процессе эксплуатации показания

30 мин.

2 раза в год записываются в формуляр.

До включения прибора необходимо л а ми 7, 8.

левое положение левое положение правое положение левое положение

на ручку в нормально*

произвольное

СЕТЬ поставить -в положение

начале эксплуатации I

счетчика периодически

ознакомиться с разде-

7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

9. ПОРЯДОК РАБОТЫ

  • 9.1. Подготовка и проведение измерений.

  • 9.1.1. Установить органы управления и контроля в следующие положения:

ДИАПАЗОНЫ, GHz ОСЛАБЛЕНИЕ, dB

ХЮ—XI

ДЕВИАЦИЯ, kHz (переключатель)

КАЛИБР.

ГЛУБИНА

УРОВЕНЬ ДЕВИАЦИЯ, kHz (ручка)

РАССТРОЙКА

  • 9.1.2. Переключатель ВКЛ.

включено.                                      _                      . 11#.

  • 9.1.3. До проведения измерений необходимо прогреть прибор

в течение „.....

  • 9.1.4. Опробовать работу генератора по следующим признакам:                                         ,         ,

  • — при включении прибора загорается цифровое табло При вращении ручки перестройки частоты показания цифрового индикатора изменяются в пределах 310—60(1 Ml о.

Примечание. При отжатии кнопки ДИАПАЗОНЫ GHz при работе в диапазоне частот 310  600 МГц цифровой индикатор частоты покажет

удвоенную частоту. При этом сигнал на выходе прибора °ДДТ<!ТВУ®Т'

  • — при включении поддиапазона 0,6—1,2 I Гц показания цифрового табло изменяются при вращении ручки перестройки частоты в пределах 600—1200 МГц;

  • — стрелка индикаторного прибора отклонится на оО—100 де-

  • — при вращении ручки УРОВЕНЬ влево показания измерительного прибора уменьшаются;

  • 7.1. По требованиям к электробезопасности генератор удовлетворяет ГОСТ 12.2.007.0—75. Класс защиты 1.

  • 7.2. В процессе ремонта при проверке режимов элементов не допускать соприкосновения с токонесущими элементами, так как в приборе имеется переменное напряжение 220 В и постоянное 250 В.

Замена деталей должна проводиться только при обесточенном приборе.

  • — при вращении ручки РАССТРОЙКА из крайнего права го положения в крайнее левое положение показания цифрового табло меняются в пределах не менее 100 кГц;

  • — при переключении тумблера X 10—XI в положение Х1 переносится запятая цифрового табло влево па одни знак;

  • — при нажатых кнопках ВНУТР., ЧМ в положени КАЛИБР, переключателя ДЕВИАЦИЯ kHz при вращении ручк ДЕВИАЦИЯ kHz показания цифрового и стрелочного индикатс ров увеличиваются;

  • — при нажатых кнопках ВНУТР., ЧМ и среднем положени ручки ДЕВИАЦИЯ kHz при вращении ручки КАЛИБР, вирав показания стрелочного индикатора увеличиваются;

  • — ослабление выставляется путем совмещения показани шкалы десятичного и единичного аттенюатора ОСЛАБЛЕ НИЕ dB на фоне белого отсчетного окна на передней панели.

9,2. Проведение измерений.
  • 9.2.1. Проведение измерений складывается в основном и операций:

  • — установка требуемого режима работы;

  • — установка уровня выходного сигнала;

  • — установка частоты;

  • — установка глубины модуляции;

  • — установка величины девиации частоты.

  • 9.2.2. Режим немодулированных колебаний устанавливается нажатием одной из кнопок ДИАПАЗОНЫ GHz.

Установка других режимов работы проводится нажатием кнопок переключателя рода работ. Выключение нажатой кнопя к и проводится вторичным нажатием этой же кнопки.

Комбинированные виды модуляции (ЧМ в AM, ЧМ в ИМ) устанавливаются нажатием одновременно двух кнопок переклюй ч а теля рода работ.

Одновременная внутренняя и внешняя модуляция прибором^ не обеспечивается.

  • 9.2.3. Необходимое значение частоты устанавливается включением одного из поддиапазонов 0,31—0,6 и 0,6—1,2 ГГц и ручкой ЧАСТОТА MHz.

Плавное изменение частоты можно проводить ручкой РАС СТРОЙКА в режимах •немодулированных колебаний, AM, ИМ В режиме ЧДА ручкой РАССТРОЙКА можно плавно настраи ваться только при девиации частоты менее 100 кГц во избежа ние увеличения нелинейных искажений.

  • 9.2.4. Установка уровня выходного сигнала возможна толь ко на разъем ВЫХОД I генератора. Она осуществляется ручка мн ОСЛАБЛЕНИЕ dB ступенчатого аттенюатора. Показания аттенюатора даются в децибелах относительно 1 Вт. При пока заннях шкалы аттенюатора 20 dB уровень выходного сигнал!

равен 10 мВт. Правильность отсчета гарантируется при работе на нагрузку 50 Ом и крайнем правом положении ручки УРОВЕНЬ.

При работе в трактах с волновым сопротивлением 75 Ом включается трансформатор, входящий в ЗИП прибора.

Для получения уровня выходного сигнала 10“14—10~16 Вт включается аттенюатор фиксированный 20 дБ, входящий в ЗИП прибора. При этом необходимо учитывать паспортное значение ослабления аттенюатора, указанное в формуляре на прибор Г4-129.

  • 9.2.5. Включение режима частотной модуляции осуществляется нажатием кнопки ЧМ и кнопок ВНЕШН. или ВНУТР, в зависимости от вида модуляции. На рабочей частоте предварительно необходимо провести калибровку.

Установите переключатель ДЕВИАЦИЯ kHz в положение КАЛИБР. Тумблер Х1— Х10 поставьте в положение X 10. Ручку ДЕВИАЦИЯ kHz поставьте в крайнее левое положение, отсчитайте частоту по цифровому табло. Вращая ручку ДЕВИАЦИЯ kHz вправо, установите по табло значение частоты, увеличенное на 500 кГц. Ручкой КАЛИБР, установите по стрелочному индикатору 100 |хА. На этом калибровка измерителя девиации частоты закончена, при дальнейшей работе недопустим поворот ручки КАЛИБР.

Включите режим внешней или внутренней модуляции путем нажатия соответствующих кнопок.

Поставьте переключатель ДЕВИАЦИЯ kHz, в положение 500. Ручкой ДЕВИАЦИЯ kHz установите по стрелочному индикатору 100 делений, при этом устанавливается девиация частоты 500 кГц.

Установка пределов девиации проводится переключателем ДЕВИАЦИЯ kHz, а плавная установка — ручкой ДЕВИАЦИЯ kHz. Отсчет девиации проводится ио стрелочному индикатору. шкала индикатора линейная.

При изменении рабочей частоты калибровка девиометра проводится в указанной выше последовательности.

  • 9.2.6. Для включения режима внутренней импульсной модуляции необходимо нажать кнопки ВНУТР, и ИМ. Для включения режима внешней импульсной модуляции необходимо нажать кнопки ВНЕШН. п ИМ, на разъем ИМ подать импульсы отрицатель ной полярности амплитудой 5—8 В пли положительной полярности амплитудой 10—15 В. Тумблер Л ТГ должен соответствовать полярности внешнего модулирующего импульса.

  • 9.2.7. Для включения прибора в систему ФАП используется дополнительный выход, расположенный на задней стенке генератора. Управляющее напряжение подается на разъем ЧМ, при этом все кнопки переключателя рода работ отжаты, одна из кнопок ДИАПАЗОНЫ GHz нажата.

  • 9.2.8. Для включения режима амплитудной модуляции необходимо нажать кнопку AM, режим внешней или внутренней модуляции включается нажатием соответствующей кнопки ВНЕШН.

Продолжение табл 5

11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Наименование неисправности, внешнее проявление и дополнительные признаки

  • 6. Мощность на основном выходе при 20 дБ ослаблении ступенчатого аттенюатора больше 10 мВт и не регулируется ручкой УРОВЕНЬ

  • 7. Большой частотный ход выходной мощности основного выхода

  • 8. При вращении ручки ЧАСТОТА MHz показания цифрового индикатора не меняются, параметры сигнала на основном и дополнительном выходах в пределах норм

Вероятная причина

неисправности

а) неисправен торный диод ДЗ уровня

б) разрыв АРМ

Метод

устранения

детек-датчика

системы

Обрыв конденсатора

С1 на плате датчика уровня 2.245.389

а) неисправен индикатор

частоты

неисправен делитель

б)

частоты на 128

Проверить диод ДЗ и исправный заменить

Проверить передачу нала по

не

сиг-низкочастотной части кольца системы АРМ

Заменить конденсатор

11.1. Перечень контрольно-профилактических работ.
  • 11.1.1. С целью обеспечения работоспособности прибора в те-1епие всего времени эксплуатации должны проводиться следую-цпе контрольно-профилактические работы:

Внешний осмотр прибора:

а) проверка крепления органов управления и регулировки, ппавности их действия и четкости фиксации;

б) состояние лакокрасочных и гальванических покрытий;

в) проверка комплектности прибора н исправности кабелей, придаваемых к прибору;

г) проверка общей работоспособности прибора.

Внешний осмотр прибора проводится один раз в 12 месяцев, и также совмещается с другими видами контрольио-профилакти-цеских работ.

  • 11.1.2. Проверка прибора на соответствие техническим харак-

Проверить сигнал на выходе 3 малоемкостногя ФНЧ блока комбинированного Если при перестройке; генератора частота на выходе малоемкостного Г ра 3 блока комбинирован I.........„-----, -------- ------- ,

ного изменяется в пределах! инд контрольно-профилактических работ проводится один раз 4,6—9,5 МГц, а уровень |( гад н после ремонта прибора.

сигнала порядка 0,5 В, Я                     г

неисправен встроенный ин- 11.1.3. Осмотр внутреннего состояния монтажа и узлов при-дикатор частоты Устранить бора проводится после истечения гарантийного срока один раз неисправность индикатор^ (            —                       ------ ----------- ----- ——

частоты

Лилы- щристикам, приведенным в паспорте. Проверка проводится соглас-

ио методике, изложенной в разделе ПОВЕРКА ПРИБОРА. Этот

11.1.3. Осмотр внутреннего состояния монтажа и узлов при-

При перестройке генератора частота на выходе малоемкостного фильтра 3 не изменяется. Найти и устранить неисправность в одной из плат делителя частоты па 128

н два года. Проверяется крепление узлов, качество паек, состояние контактов ВЧ разъемов, работа переключателей, отсутствие грещнн и сколов на деталях из пластмассы, удаляется грязь и коррозия. Коррозированные места зачищаются и покрываются соответствующей смазкой.

12. ПОВЕРКА ПРИБОРА

Примечание. Приведенный перечень не является исчерпывающим,1 При ремонте прибора следует пользоваться таблицами режимов полупровод-] нпковых приборов,

  • 10.6. Сделать отметку о ремонте в формуляре и провести поверку прибора согласно указаниям раздела 12.

  • 10.7. При необходимости более сложного ремонта (в объеме' среднего ремонта) по вопросам заказа ремонтного ЗИПа, ремонт ной документации, а также по получению адресов предприятий централизованного ремонта приборов необходимо обращаться к заводу-изготовителю по адресу, указанному в формуляре прибора.

настоящий раздел составлен в соответствии с требованиями ГОСТ 8.322—78 «Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03—17,44 ГГц» и устанавливает методы и средства поверки генератора.

Периодичность поверки один раз в 12 месяцев.

12.1. Операции и средства поверки.
  • 12.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 6.

Таблица 6

Номер

пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые

отметки

Допускаемые зна-

I чения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

12.3.1

Внешний осмотр

12.3.2

Опробование

12.4.1

Определение погрешности установки частоты сигнала

На крайних л одной промежуточной частоте каждого поддиапазона

±(0,054-у) %, где

1 — частота в МГц

43-38

или

43-54 с блоками ЯЗЧ-41, ЯЗЧ-42

• -

12.4.2 v |

Определение    неста

бильности частоты

310 МГц, 1200 МГц

±2.5-10—4 после 30 мин. прогрева; ±5-10—5 после 2 ч. прогрева

43-38

или

43-54 с блоками ЯЗЧ-41, ЯЗЧ-42

12.4.3

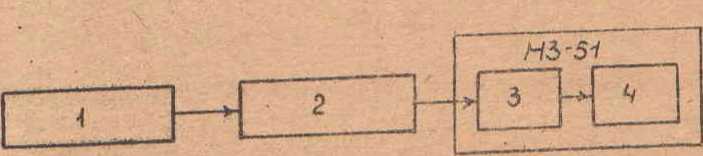

Определение основной погрешности установки опорного уровня мощности на калиброванном выходе

Крайние частоты поддиапазонов

±1 дБ

МЗ-51

Э2-112/2

12.4.4

Определение погрешности установки ослабления аттенюатора

400 МГц, 1200 МГц,

20—110 дБ

120 дБ

130 дБ

139 дБ

±1 дБ

±1,26 дБ ±1,78 дБ

±4,6 дБ

ДК1-12

Г4-76А

или Г4-128

12.4.5 '

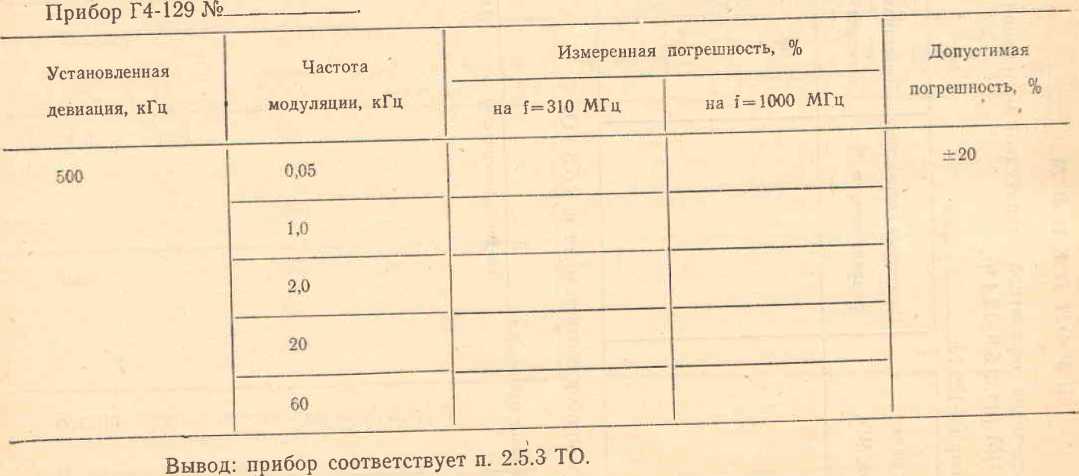

Определение коэффициента гармоник огибающей частотно-моду-лированного выходного сигнала  в  режи мах

ВНУТР. ЧМ и ВНЕШН. ЧМ

Крайние частоты диапазона,    девиация

500 кГц

(ВНУТР. ЧМ), 5%

(ВНЕШН. ЧМ)

С6-5 или

С6-1. СКЗ-41

Или

СКЗ-45, ГЗ-102

или ГЗ-118

12.4.6 '

Определение   средне

квадратического значения напряжения модулирующего сигнала, необходимого для обеспечения девиации 500 кГц

Крайние частоты диапазона,   модулирующие

частоты 50 Гц и 60 кГц

Не более 5 В

ГЗ-102

или

Г4-118, В7-16

или В7-16А

12.4.7

Определение основной погрешности установки девиации частоты в режиме ВНУТР. ЧМ

310, 600, 1000 МГц

Девиация 500,   200,

100, 50, 30 кГц

±15% от номинала шкалы

СКЗ-41 или

СКЗ-45

гл

12.4.8 •

Определение погрешности установки девиации частоты в диапазоне модулирующих частот

310, 1000 МГц, девиация 500 кГц, модулирующие частоты   50,

200 Гц, 1, 20, 60 кГц

±20% от номинала шкалы

СКЗ-41 или

СКЗ-45 ГЗ-102

или

ГЗ-118

о

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые

отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомога

тельные

12.4.9 «

Определение паразитной амплитудной модуляции в режиме ВНУТР. ЧМ

<+++}, 1200 МГц, девиация 500 кГц

ю%

ВЗ-40 или

ВЗ-57, стенд

СППМ

(спец.)

12.4.10

Определение параметров генератора при работе в режиме внешней импульсной модуляции

310, 1200 МГц

Согласно п. 2.7.1

Г5-50 или

Г5-54,

С1-64 или

С1-64А

с детекторной голов-

кой от УЗ-29 ,

12.4.11

* Определение параметров генератора в режиме внутренней импульсной модуляции (режим меандр)

310, 1200 МГц

Частота следования (1000 + 100) Гц

С1-64

или

С1-64 А, детекторная головка от УЗ-29

12.4.12»

Определение KctU выхода (волновое сопротивление 50 Ом и 75 0м)

310, 1200 МГц, 700 МГц, при положении аттенюатора 30, 40, 60 дБ

1,5 (для 50 Ом),

2 (для 75 Ом)

РК2-47

12.4.13

12.4.14

Определение максимального уровня сигнала на некалиброванном выходе

Определение нестабильности опор н о г о уровня выходной мощности

Весь диапазон частот

310, 1200 МГц

Не менее 0.1 мВт, не более 10 мВт

В7-16, детекторная головка от УЗ-29

Примечания:

„                                    I о л о I о а ".  19 4 Я 12 4 8 12 4 9 12 4 12  12 4.14 проверяются только после ре-

1. Параметры генератора по пп. 12.4.2, 12.4.э, 12.4 о, 12.4.0,         1 .                 в к

монта Г®Н®РаТ°Р®к           таблице образцовых и вспомогательных средств поверки разрешается применять другие ана*

логичны!’меры ^^^з'мерительныТ'^риборы/ обеспечивающие измерение соответствующих параметров с треоуемои точНТЬОбразцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 12.1.2. При проведении поверки должны применяться средства, указанные в табл. 7.

    43-38 или 43-54 с блоками Я34-41,

    ЯЗЧ-42

    Таблица 7

    Наименование

    Основные технические характеристики средств поверки

    Рекомендуемое

    средств поверки

    пределы измерения

    погрешность

    средство поверки

    I [римечание

10-е

МГц

Частотомер электронно-счетный

Установка для калибровки аттенюаторов

Генератор сигналов низкочастотный

Измеритель модуляции

и девиации

Измеритель нелинейных искажений

частот

МГц,

Диапазон 310—1200 пределы измерений 0—119 дБ относит.

10-2 Вт

Диапазон частот 0,05—60 кГц, коэффициент гармоник 0,2%, напряжение вы

хода о В

Пределы девиации диапазон щих частот КНИ<0,3%

измерения

1—600 кГц, модулирую-0,05—60 кГц,

Пределы измер е н и я коэффициента гармоник 0,1—5%

ДКЫ2

ГЗ-102 или ГЗ-118

±4%

±3%

±0,6%

СКЗ-41 или СКЗ-45

С6-5 или С6-7, или С6-11

Осциллограф

Детекторная головка

Ваттметр поглощаемой мощности термоэлектрический

Вольтметр универсальный

Микровольтметр

Измеритель KCTU и ослаблений панорамный

Генератор импульсов

Ваттметр поглощаемой мощности

Полоса пропускания 0—30 МГц, чувствительность

5 мВ/дел.

Диапазон частот 300—1200 МГц

Диапазон частот

ЗбО—1200 МГц, пределы измерения 0,1—10 мВт

U==0,01—300 В

U^ —100 мВ—10 В

диапазон частот

50 Гц—60 кГц

Диапазон измерений

10 мВ—1 В диапазон частот 50 Гц—60 кГц

Диапазон частот 310-1200 МГц, KCTU =1,02н-2

0,3—500 мкс, 10 Гц—20 кГц, длительность фронта и среза

не более 0,15 мкс

Диапазон частот 310—1200 МГц, пределы измерения 0,05—3 мВт

±10%

±0,1%

±1%

±4%

±5KCTUX %

±4,2% (без учета грешности из-за рассо гласования)

С1-64 или С1-64А

Из комплекта усилителя УЗ-29

МЗ-21А или МЗ-51

В7-16 или В7-16А

ВЗ-40 или ВЗ-57

РК2-47

Г5-50 или Г5-54

МЗ-51

с преобразователем

4 681.471

12.2. Условия поверки и подготовка к ней.
  • 12.2.1. При проведении поверки должны соблюдаться следующие условия:

  • — температура окружающей среды (293 + 5) К, (20+5)°С;

  • — относительная влажность воздуха (65±15)%;

атмосферное давление (100+4) кПа, (750 + 30) мм рт. ст.;

  • — напряжение питания (220 + 4,4) В частотой (50+0,5) Гц и содержанием гармоник до 5%.

  • 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 8.

12.3, Проведение поверки.
  • 12.3.1. При проведении внешнего осмотра должны быть проверены все требования по пункту 6.2. Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 12.3.2. Опробование работы генератора проводится по п. 9.1.4 для оценки его исправности без применения средств поверки. Неисправные генераторы также бракуются и направляются в ремонт.

12.4. Определение метрологических параметров.
  • 12.4.1. Проверка основной погрешности установки частоты прибора по встроенному индикатору частоты проводится частотомером 43-38 с блоками ЯЗЧ-41 и ЯЗЧ-42 на крайних частотах каждого поддиапазона (310 и 600 МГц. 600 и 1200 МГц) и одной промежуточной частоте каждого поддиапазона. Измерения проводятся в режиме немодулированных колебаний в положении 30 переключателей ОСЛАБЛЕНИЕ йВ. Частотомер подключается к калиброванному выходу. Тумблер переноса запятой встроенного индикатора частоты устанавливается в положение «XI», ручки ДЕВИАЦИЯ kHz и ГЛУБИНА ставятся в крайнее левое положение, ручка УРОВЕНЬ - в крайнее правое положение.

Погрешность установки частоты (Sf) в процентах вычисляется но формуле:

Г>»» . кю,

' цзм

где fMtlM — показание встроенного индикатора частоты;

1113й1— показание частотомера.

Результаты испытаний считаются удовлетворительными, если прибор удовлетворяет требованиям п. 2,3.2.

  • 12.4.2. Проверка нестабильности частоты прибора проводится е помощью частотомера 43-38 с блоками ЯЗЧ-41, ЯЗЧ-42 на частотах 1200 и 310 МГц.

Нестабильность частоты сигнала определяется как игиишенн|1 наибольшей разности значений частот сигнала, измеренных з| 15-минутиый интервал времени, к значению установленной час! готы.

После измерения нестабильности частоты после самопрогрев!1 прибора в течение 30 мни, или 2 ч прибор перестраивается на дру| гую частоту и после 15-мпнутного дополнительного времени уста! новлеиия рабочего режима проводится измерение нестабильности частоты.

Проверка изменения частоты проводится в положении 30—4(1 переключателей ОСЛАБЛЕНИЕ dB. Результаты проверки счита! ются удовлетворительными, если прибор соответствует требовани! ям и. 2.3.3.

  • 12.4.3. Основная погрешность установки опорного значения выходной мощности 10-3 Вт определяется по структурной схема рис. 11.

Основная погрешность установки опорного уровня выходной! ■мощности 10-3 Вт (3) в децибелах определяется по формуле-

8=10 lg-^,

* изм

где Рцом — номинальное значение мощности 10-3 Вт,

Рцзм — измеренное значение мощности, Вт.

Результаты испытаний считаются удовлетворительными, если! прибор соответствует требованиям п. 2.4.1.

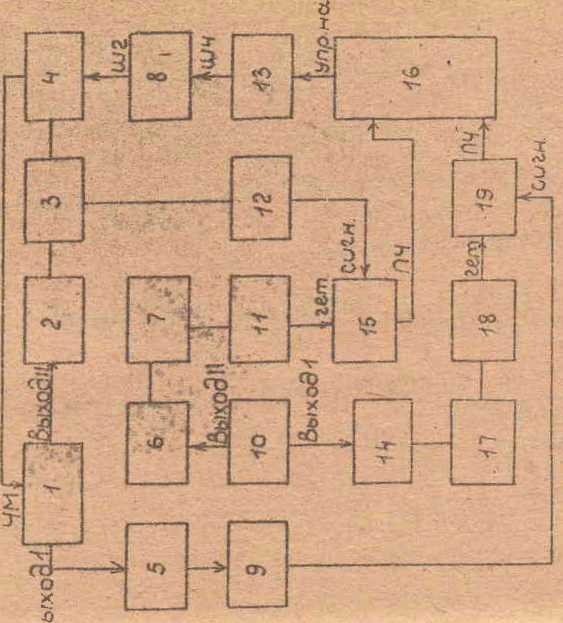

  • 12.4.4. Определение основной погрешности установки ослабления ступенчатого аттенюатора, дополнительной погрешности при значениях ослабления свыше ПО дБ и дополнительной погрешности установки выходной мощности при малых ее значениях Достаточной выходной мощности) проводится одновременно путем определения суммарной погрешности (сумма основной и дополнительной погрешностей) с помощью установки ДК.1-12 и генератора высокочастотного Г4-128 (генератор сигналов высокочастотный 1'4-129 с усилителем мощности) в соответствии с рис. 12.

При измерениях не допускается поворот ручки УРОВЕНЬ.

Измерения проводятся на частотах 400 и 1200 МГц при положениях аттенюатора 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 40, 50, 60, 70, 80, 90, 100, 110,  120, 130, 139 дБ относительно положения

30 дБ.

С целью исключения случайных ошибок измерения на больших ослаблениях рекомендуется проводить не менее трех раз и за результат измерения брать среднюю величину.

Балансировка измерителя ДК1-12 проводится дважды: с дополнительным аттенюатором 30 дБ при установке аттенюатора прибора Г4-129 на 20дБ, с дополнительным аттенюатором ЮдБ при измерении ослаблений более ПО дБ.

Суммарная погрешность ослабления аттенюатора (ДА) в де-шбелах вычисляется по формуле:

ДА' — Ацоу А1ВМ 30,

де Аном — номинальное значение ослабления аттенюатора (показание шкалы), дБ,

А||1М — измеренное значение ослабления аттенюатора, дБ.

Допустимая суммарная погрешность при ослаблениях до 110 дБ не должна превышать ±1 дБ, а при ослаблениях свыше 110 дБ определяется по формуле:

A now—139

ДА =±|H-’J.02(A1,OM-110) 4- 3-10   10

Результаты проверки считаются удовлетворительными, если погрешность не превышает следующих значений:

±1 дБ при ослаблении от 20 до 110 дБ; ■

±1,26 дБ при ослаблении 120 дБ;

± 1,78 дБ при ослаблении 130 дБ;

±4,6 дБ при ослаблении 139 дБ.

  • 12.4.5. Коэффициент гармоник огибающей частотно-модулированного сигнала определяют при помощи измерителя нелинейных искажений С6-5, подключенного к ВЫХОДУ НЧ измерителя девиации СКЗ-41. В качестве источника внешнего модулирующего сигнала в режиме ВНЕШ. ЧМ используется генератор ГЗ-102.

Измерения проводят на несущих частотах 310 и 1000 МГц при девиации частоты 500 кГц.

Частота модулирующего сигнала при внутренней модуляции 1000 Гц, при внешней модуляции 50 Гц (при полосе СКЗ-41 20 кГц) и 60 кГц (при полосе СКЗ-41 200 кГц).

Из показаний измерителя коэффициента гармоник исключается остаток, обусловленный наличием паразитной модуляции.

Коэффициент гармоник (Кг) в процентах вычисляется по формуле:

к?-KU ,

Где Kf„ — показание измерителя коэффициента гармоник при девиации 500 кГц;

Kf0CT . — показание измерителя коэффициента гармоник при работе генератора при снятом модулирующем напряжении.

Результаты проверки считаются удовлетворительными, если измеренные значения коэффициента гармоник в режиме ВНУТР. ЧМ и ВНЕШН. ЧМ не превышают 2% и 5% соответственно.

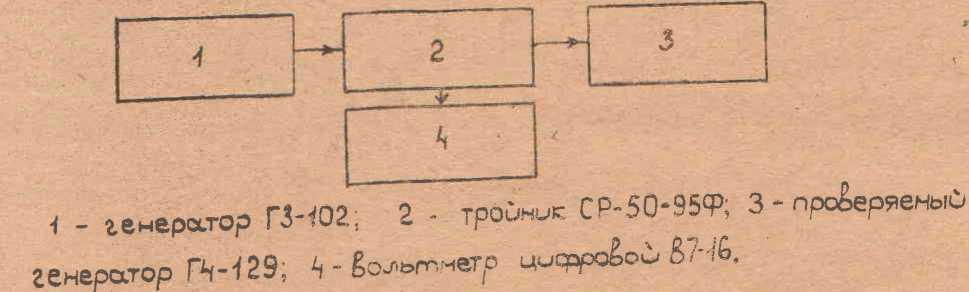

  • 12.4.6. Проверка средпеквадратического значения внешней модулирующего сигнала, необходимого для обеспечения девиации частоты 500 кГц при крайнем правом положении ручки ДЕВИА ЦИЯ kHz, проводится с помощью цифрового вольтметра В7-1 и генератора ГЗ-102 в соответствии с рис. 13.

Измерения проводят на крайних частотах диапазона при мо| .аудирующих частотах 50 Гц и 60 кГц. Перед измерением напри жения на каждой несущей частоте проводят калибровку встроен] ного в генератор измерителя девиации.

Результаты испытаний считаются удовлетворительными, есл1 прибор соответствует требованиям п. 2.5.6.

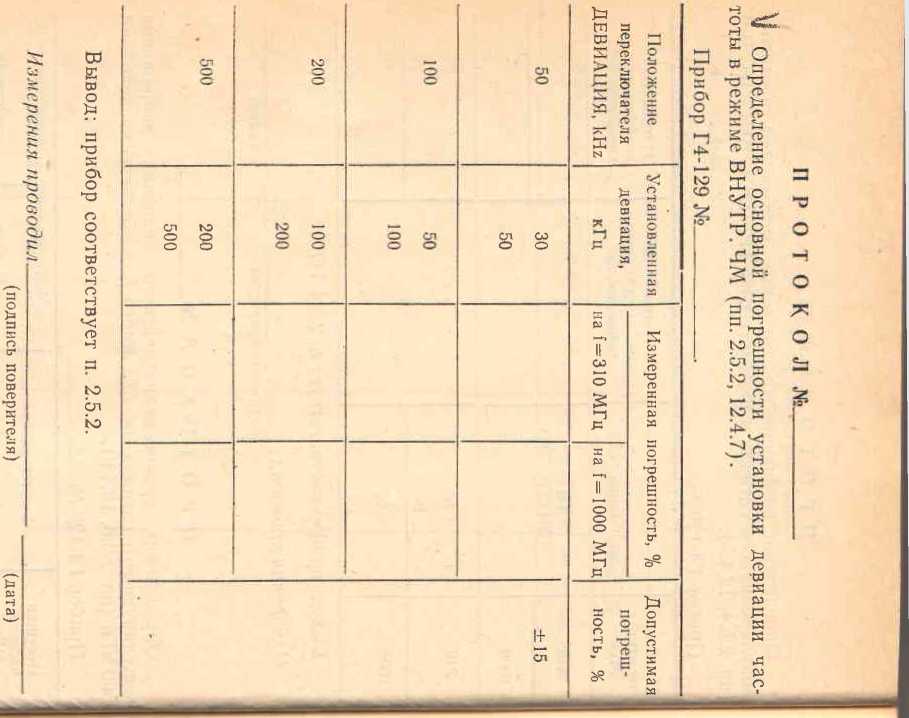

  • 12.4.7. Проверка основной погрешности установки девиацш частоты в режиме ВНУТР. ЧМ проводится измерителем модуля цни СКЗ-41 на несущих частотах 310 и 600 МГц.

Внутренний измеритель девиации калибруется и по шкал! устанавливается девиация (ДГ) 500, 200, 100, 50 и 30 кГц. Уста позленные значения девиации измеряются прибором СКЗ-41. 1 качестве измерения берется средняя девиация, измеренная «вверх и «вниз».

Погрешность установки девиации частоты в процента? вычисляется по формуле:

%    -J"!!'.1----±22!!_. JOO,

Д1 маке

где \fOT,M — номинальное значение девиации;

Д1„,м — измеренное значение девиации;

— максимальное гарантируемое значение девиации час тоты на установленном пределе.

Погрешность на частоте 1200 МГц гарантируется проверко погрешности на частоте 600 МГц первого поддиапазона.

Результаты испытаний считаются удовлетворительными, есл погрешность установки девиации частоты в режиме ВНУТР. ЧА не превышает ±15% от номинала отсчетной шкалы.

  • 12.4.8. Проверка погрешности установки девиации частоты диапазоне модулирующих частот проводится с помощью прибор СКЗ-41 на несущих частотах 310 и 1000 МГц.

Прибор Г4-129 ставится в режим ВНЕШН. ЧМ, на гнездо ЧА с генератора ГЗ-102 подается модулирующее напряжение не боле 5 В. Внутренний измеритель девиации частоты ^либруется и руч кой ДЕВИАЦИЯ kHz устанавливается девиация 500 кГц при час готах модуляции 50. 200, 1000. 20000, 60000 Гц. Установленная дс виацня измеряется прибором СКЗ-41.

Погрешность установки девиации частоты (8) в процентах 1числяется по формуле:

AfF Afw ■ 100.

*^*макс

е Afl-— девиация частоты, установленная по отсчетному устрой-ну при частоте модуляции F, кГц;

Af„3M — девиация частоты, измеренная внешним измерите-■м девиации, кГц;

AfMaKC — максимально гарантируемое значение девиации ц-готы на установленном пределе.

Результаты испытаний считаются удовлетворительными, если •грешность установки девиации частоты в режиме ВНЕШН. ЧМ • превышает ±20% от номинала отсчетной шкалы.

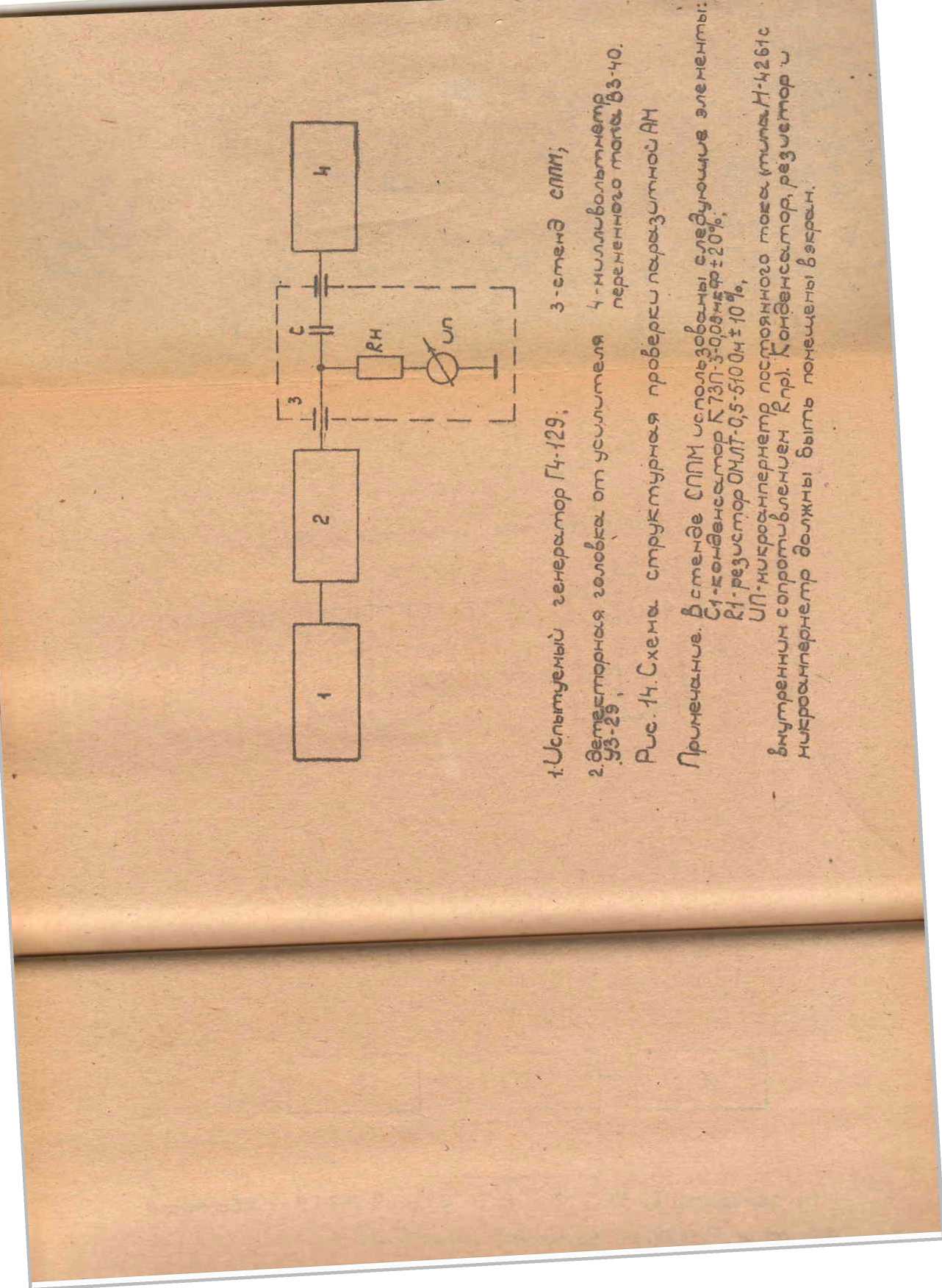

  • 12.4.9. Проверка паразитной амплитудной модуляции в режи-внутренней частотной синусоидальной модуляции проводится 1 крайних частотах диапазона при девиации 500 кГц по схеме, тведенной на рис. 14.

Сигнал с генератора мощностью порядка 100—300 мкВт поются на детекторную головку.

Коэффициент паразитной амплитудной модуляции (т) в про ■птах вычисляется по формуле:

if Uк — показание микровольтметра ВЗ-40;

7 — коэффициент формы детекторной головки;

I — ток, протекающий по микроамперметру ИП;

RH, Rnp — сопротивление нагрузки и внутреннее сопротив-гние микроамперметра.

Коэффициент у для различных детекторов в зависимости от входной мощности может быть в пределах 1—3 и определяется менением мощности, подаваемой на детекторную головку. Коэф-чщиент 7 вычисляется по формуле:

20

1    П,—п2

1г I,, 12 — показания микроамперметра, соответствующие поло-гнням П1 и п2 аттенюатора генератора, дБ.

Результаты испытаний считаются удовлетворительными, если рнбор соответствует требованиям п. 2.5.8.

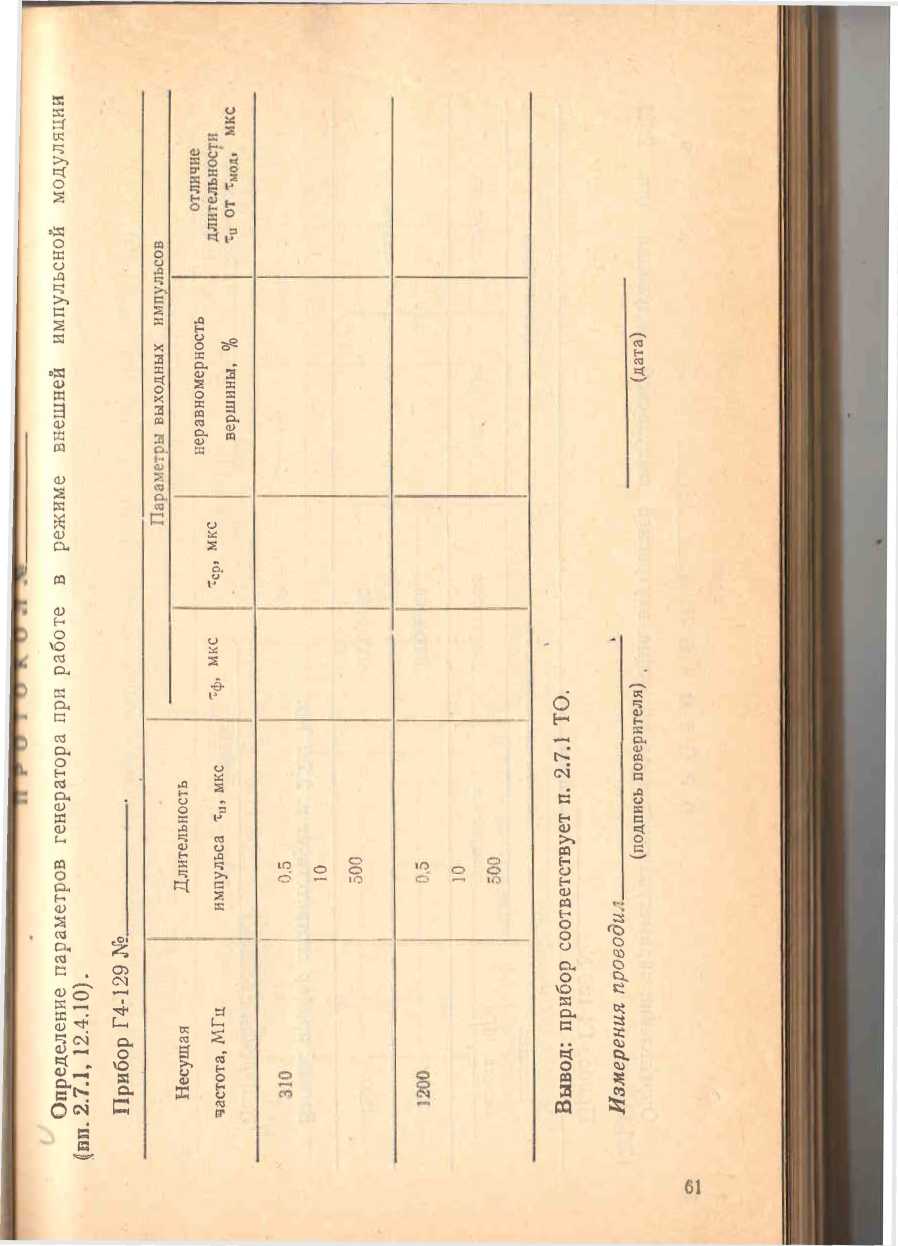

  • 12,4.10. Проверка параметров выходных высокочастотны? импульсов проводится с помощью осциллографа С1-64 с детектор ной головкой из комплекта усилителя УЗ-29 и импульсного генератора Г5-50 при положении «30» ручек ОСЛАБЛЕНИЕ dB на частотах 310 и 1200 МГц.

Амплитуда импульса (Ап, Апс ) измеряется в точках пересечения продолжения плоской части вершины с линией фронта г среза. За линию фронта (среза) принимается касательная, прохо дящая через точку наибольшей крутизны фронта (среза).

Типичные осциллограммы импульсов приведены на рис. 15.

Длительность импульса определяют на уровне 0,5 от ампли туд Ап и Апс.

Отклонение длительности выходных импульсов относительнс модулирующих Дт определяют по формуле:

хмод %>

гДе ТМ(,д — длительность модулирующего импульса;

гц — длительность продетектнрованного радиоимпульса.

Длительность фронта определяется временем между точками пересечения уровней 0,1Ап и 0,9Ап с линией фронта.

Длительность среза определяется как удвоенное время т| между точками пересечения линии среза с уровнями 0,1А1|1; и 0,9Апс.

Неравномерность вершины импульса 8Н в процентах вычисляется по формуле:

8,

где Амакс и Амин — максимальное и минимальное значения напряжения импульса на экране осциллографа, мм.

Определение параметров импульсов проводят при длитель ностях 0,5, 10, 500 мкс.

Результаты испытаний считаются удовлетворительными, если; прибор соответствует требованиям в. 2.7.1.

  • 12.4.11. Проверка частоты следования импульсов меандя в режиме ВНУТР. ИМ проводится с помощью частотомера 43-381 Частотомер подключается к разъему AM генератора при нажатый кнопках ВНУТР, и BHE11IH.

Погрешность частоты внутреннего модулятора в Гц вычися ляется по формуле: где FH0M — номинальная частота (1000 Гц) внутреннего модулу тора;

Еизм — частота, измеренная частотомером.

Несимметрия полупериодов меандра определяется „о осциллографу С1-64, на который подается через детекторную головку ВЧ меандр. Несиммегрия определяется как отношение длительности большего полуперпода к меньшему.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.7.2.

  • 12.4.12. Проверка Кст U выхода прибора проводится с помощью измерителя РК2-47.

KlT U измеряется при подключении к основному выходу генератора придаваемого кабеля 4.852.106, внешнего аттенюатора 20 с1В (волновое сопротивление 50 Ом); придаваемого кабеля ■1 852.106 с трансформатором сопротивлений 50/75 Ом (волновое сопротивление 75 Ом). Измерения проводятся при положениях переключателя ступенчатого аттенюатора 30, 40 и 60 JB.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.4.9.

  • 12.4.13. Проверка мощности выходного сигнала на некалиброванном выходе генератора проводится прибором МЗ-51 или МЗ-21А.

Измерения проводят во всем диапазоне частот с фиксацией наибольшего и наименьшего значений мощности.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.4.12.

  • 12.4.14. Проверка нестабильности опорного уровня выходной мощности проводится измерением выходного напряжения с детекторной головки из комплекта УЗ-29 вольтметром В7-16 при подаче на детекторную головку сигнала с прибора при положении ступенчатого аттенюатора 20 6В.

Измерения проводят в течение 30 мин. через каждые 3 мин. после- времени установления рабочего режима в течение 30 мин. па любой крайней частоте диапазона.

Детекторная головка должна располагаться возможно даль ше от всех нагревающихся приборов, чтобы в процессе измерений ее температура оставалась постоянной. Соединительные высокочастотные кабели во время измерений не должны перемещаться.

Нестабильность опорного значения напряжения выходного сигнала в децибелах вычисляется по формуле;

ар

20 lg-

Ом«кс

U МНИ

где имакс и и.чнн — соответственно максимальное и минимальное показание вольтметра в течение 15-минутного интервала времени;

— коэффициент формы детекторной головки.

Коэффициент у для различных детекторов может быть в п делах 1—3 и определяется изменением мощности, подаваемой детекторную головку.

Коэффициент у вычисляется по формуле:

I

Проверяемые частоты, МГц

где Ui и U2 — показания вольтметра, соответствующие поло> ниям П1 и п2 аттенюатора прибора.

Прибор перестраивается на другую частоту и после 15-мищ ного дополнительного времени установления рабочего режий аналогичным образом проводится измерение нестабильное™ опо ного уровня.

Результаты испытаний считаются удовлетворительными, ее прибор соответствует требованиям п. 2.4.8.

12.5. Оформление результатов поверки.
  • 12.5.1. Результаты измерений заносятся в протоколы, фор\ которых приведена ниже.

  • 12.5.2. Положительные результаты первичной и ведомстве ной поверок оформляют в порядке, установленном ведомственно и метрологической службами.

  • 12.5.3. Приборы, не удовлетворяющие требованиям разд ла 12, бракуются и на них выдают справку о запрещении приб ров к применению.

12.6. Приложение к разделу ПОВЕРКА.

12,6.1. Форма протоколов поверки.

ПРОТОКОЛ №--

Определение погрешности установки частоты по встроенному !нечетному устройству (пп. 2.3.2, 12.4.1).

Прибор Г4-129№----,---——•_________

Измеренная погрешность, %

Допускаемая погрешность, %

±0,05

Вывод: прибор соответствует п. 2.3.2 ТО.

Изжреяш. проводы-—-—

Определение нестабильности частоты сигнала (пп 2.< 12.4.2).

Прибор Г4-129 No ,

Проверяемый параметр

Измеренное

значение

1. Значение установленной

час-

тоты, МГц

2. Нестабильность

частоты

за

15-мпнутный интервал

после

уста-

новления рабочего режима в

течв’

ние 30 мин.

3. Нестабильность

частоты

за

15 минутный интервал

после

уста

новления рабочего режима в

тече-

иие 2 ч

Допускаемая

погрешность

__

±2.5 ■ 10—*

±5.10-5

4. Значение установленной частоты после перестройки, МГц

5 Нестабильность частоты за 15-минутный интервал времени после перестройки

Вывод: прибор соответствует п. 2 3.3 ТО.

Р1змерения проводил_______________________________

(подпись поверителя)           (дата)

^ПРОТОКОЛ №

Определение основной погрешности установки опорного уров-

н мощности на калиброванном выходе (пп. 2.4.2, 12.4.3).

Прибор Г4-129 №_________

Проверяемые

Измеренная

Допускаемая

частоты, МГц

погрешность, дБ

погрешность, дБ

Вывод: прибор соответствует п. 2.4.2 ТО.

Измерения проводил_________________

(дата)

(подпись поверителя)

Определение погрешности установки ослабления аттенюаторе

(пп. 2.4.3, 12.4.4).

П р и бор Г4 -129 №__________

Проверяемое

Допускаемая

Измеренная погрешность, дБ

ослабление, дБ

погрешность, дБ

на f = 410 МГц

на f= 1200 МГц

20

21

22

23

24

25

26

27

28

29

40

50

60

70

80

90

100

110

120

130

139

Вывод: прибор соответствует п. 2.4.3 ТО.

Измерения проводил__

(дата)

(подпись поверителя)

Определение коэффициента гармоник огибающей частотно-модулированного сигнала в режимах ВНУТР. ЧМ и ВНЕШН. ЧМ (пп. 2.5.4, 12.4.5).

Прибор Г4-129 N° .

1 [сгущая частота, МГц

Частота

модуляции, кГц

Допускаемое значение коэффициента гармоник, %

Измеренный коэффициент гармоник, %

310

1.0 (ВНУТР. ЧМ)

2

1000

310

0,05

60

5

1000

0,05

60

Вывод: прибор соответствует п. 2.5.4 ТО.

Измерения проводил___ _________________

(подпись поверителя)              (дата)

ПРОТОКОЛ №_ ... _

Определение среднеквадратнческого значения напряжения модулирующего сигнала, необходимого для обеспечения девиации 500 кГц (пп. 2.5.6, 12.4.6).

Прибор Г4-129 №

Несущая частота,

МГц

Модулирующая частота, кГц

Модулирующее напряжение, В

измеренное

допустимое

310

0,05

60

не более 5

1000

0,05

60

-

Вывод: прибор соответствует п. 2.5.6 ГО.

Измерения проводил             __———--?-----

(подпись поверителя)              (дата)

ПРОТОКОЛА

Определение погрешности установки девиации частоты в диапазоне модулирующих частот (пп. 2.5.3, 12.4.8).

Измерения проводил.

(подпись поверителя)

(дата)

ПРОТОКОЛ №

Определение паразитной амплитудной модуляции ВНУТР. ЧМ (пп. 2.5.8, 12.4,9).

Прибор Г4-129 №

в режим

Несущая частота, МГц

Измеренная паразитная девиация частоты, %

Допустимая паразитная

девиация частоты, %

310

1200

10

Вывод: прибор соответствует п. 2.5 8 ТО.

Измерения проводил_________________________

(подпись поверителя)         (дата)

ПРОТОКОЛ №_____

к

Определение параметров генератора в режиме внутренней импульсной модуляции (пп. 2.7.2,

Прибор Г4-129 №__

Несущая

частота, МГц

Частота следования, Гц

Несимметрия

измеренная

допустимая

измеренная

допустимая

310

1000+100

±10%

1200

1000+100

Вывод: прибор соответствует п. 2.7.2 ТО.

»

Измерения проводил_______.               ___________

(подпись поверителя)                                      (дата)

ПРОТОКОЛА»

Определение КСТО выхода (волновое сопротивление 50 Ом и 75 Ом) (пп. 2.4.9, 12.4.12)

Прибор Г4-129 №-------

Частота,

МГц

Положение переключателей ОСЛАБЛЕНИЕ.

dB

KqTU на выходе кабеля (натузка 50 Ом)

KCTU на выходе аттенюатора 20 дБ

Кст U на выходе трансформаГгорц 50/75 Ом

измерен.

до пуст.

измерен.

допуст.

измерен.

допуст.

30

1,5

1,25

2,0

40

60

Вывод: прибор соответствует п. 2.4.9 ТО.

Измерения проводил-----------

(подпись поверителя)

ПРОТОКОЛ №._____

Определение максимального уровняла пекалиброваином в ходе (пн. 2.4.12, 12.4.13).

Прибор Г4-129 №__

Частота, МГц

Измеренная мощность, мВт

Допустимое значение

мощности, мВт

--

не менее 0,1 и не более 10

Вывод: прибор соответствует и, 2.4.12 ТО.

Измерения проводил_____________

(подпись поверителя)             (дата)

II Р О Т О К О Л №__________

Определение нестабильности опорного уровня выходной мои пости (пн. 2.4.8, 2.4.14).

Прибор Г4-129 №__

Частота, МГц

Измеренная нестабильность, дБ

Допустимая нестабильность, дБ

310

±0,05

1200

Вывод: прибор соответствует п. 2.4.8 ТО.

Измерения проводил_______________________________ ___________

(подпись поверителя)             (дата)

13. ПРАВИЛА ХРАНЕНИЯ
  • 13.1. Условия хранения приборов:

  • — в отапливаемом хранилище при температуре 278—313 К (от + 5°С до +40°С),'относительной влажности до 80% при температуре 298 К ( + 25°С) ;

  • — в неотапливаемом хранилище при температуре 223—313 К (от минус 50°С до +40°С), относительной влажности до 98% при температуре 298 К (4-25°С).

  • 13.2. Приборы допускают длительное хранение:

  • — в отапливаемом хранилище — 10 лет;

  • — в неотапливаемом хранилище — 5 лет.

  • 13.3. Гарантийное хранение прибора — 6 мес. (или 12 мес. для приборов с приемкой заказчика) с момента отгрузки потребителю.

  • 13.4. При хранении приборы должны находиться в упакованном виде (в транспортной или- укладочной упаковке) в соответствий с разделом 14.

  • 13.5. В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

  • 14. ТРАНСПОРТИРОВАНИЕ

14.1. Гара, упаковка и маркирование упаковки.

Конструкция тарных ящиков должна соответствовать требованиям ТОСТ 2991—76 или ГОСТ 5959—80.

Для предохранения от попадания влаги и ныли в тарный ящик применена водонепроницаемая бумага. В качестве амортизирующего материала использованы пенополистироловые плиты, гофрированный картон и пенополиуретан морозостойкий.

Эксплуатационная документация, завернутая в бумагу, помещена вместе с прибором в укладочный ящик.

Па укладочном ящике нанесена маркировка типа и номера прибора, дата выпуска. Маркировка тары по ГОСТ 14192—77. Гарный ящик пломбируется на торцевых стенках.

14.2. Условия транспортирования.

Транспортирование приборов потребителю может осуществляться всеми видами транспорта r транспортной упаковке при 1'смпературе окружающего воздуха от минус 50°С до плюс 60°С (от 223 до 333 К). Транспортирование приборов морским видом транспорта допускается при условии герметизации его упаковки, авиационным транспортом — в герметизированных отсеках.

у. генератор П.-129, 2-высокочастотный сабель 4882 Ю6

3-преобразователь изкритыы^ термоэлектрические кбИ J перехоЭон Э2-Н2/2, Ч- блок ваттметра измерительный Я2М 66.

Puc.11 Схемой структурная проверка погрешности установки опорного уровня «ыхоЭной мощности на нагрузке 50 Ом.

»

J

RjcJJ.CxeHO- сгпр^рнм

ния бнеиинего моЭуЛч^®^?0        брекере -,Н.

^УбО

•з,                        U- n2

  • 2.3. Частотные параметры.

  • 2.3.1. Диапазон частот генератора 310—1200 МГц перекрывается двумя поддиапазонами с граничными частотами 310—600, 600—1200 МГц.

Перекрытие между поддиапазонами и запас но краям диапазона не менее 1 % от значения номинальной граничной частоты.

  • 2.3.2. Основная погрешность установки частоты в режимах немодулированных колебаний, AM, ЧМ, ИМ не более

±(0,05±~)%, где Г — установленное значение частоты в МГц.

  • 2.3.3. Нестабильность частоты за любые 15 мин. работы генератора после самонрогрева в течение 30 мин. и 2 ч в нормальных условиях не более соответственно ±2,5-10"’ и ±5-10“1 от несущей частоты. Дополнительное время установления рабочего режима после перестройки частоты .не превышает 15 мин.

Изменение частоты при изменении уровня выходного сигнала на ± 10 дБ относительно опорного значения не превышает ±5-10^®.

  • 2.3.4. Плавная расстройка частоты сигнала не менее 100 кГц

  • 2.3.5. Среднеквадратическое значение паразитной девиации частоты в режиме немодулированных колебаний в полосе от 30 Гц до 20 кГц не более I • 10*6 от несущей частоты.

  • 2.4. Параметры выходной мощности.

  • 2.4.1. В режиме немодулированных колебаний генератор Г4-129 обеспечивает на согласованной нагрузке с KC1L1 не более 1,35, подключенной через кабель к основному выходу прибора, выходную мощность, калиброванную от 10-2 до 10~15 Вт с использованием внешнего аттенюатора па 20 дБ, входящего в комплект прибора. Регулировка выходной мощности производится ступенями через I дБ и 10 дБ от 20 до 139 дБ и плавно в пределах не менее 1 дБ. Отсчет мощности в децибелах относительно I Вт справедлив при крайнем правом положении ручки УРОВЕНЬ.

  • 2.4.2. Основная погрешность установки опорного значения выходной мощности I0-3 Вт (ослабление 30 дБ ступенчатого аттенюатора) не более ±1 дБ при работе с придаваемым кабелем па согласованную нагрузку 50 Ом с l(tllJ не более 1,35. Ручка УРОВЕНЬ в крайнем правом положении.

  • 2.4.3. Основная погрешность установки ослабления агтенюа тора не более ±1 дБ. Дополнительная погрешность аттенюатора при установке ослабления более 110 дБ (показание шкалы) не более ±0,2 дБ на каждые 10 дБ.

Дополнительная погрешность установки-выходной мощности при малых ее значениях (остаточная выходная мощность) нс более ±0,5-10-м Вт.        -                                   ,

  • 2.4.4. Основная, погрешность ослабления внешнего аттеоюа тора нс более ±0,5 дБ относительно паспортного значения.

  • 2.4.5. Дополнительная погрешность установки опорного значения выходного сигнала при изменениях температуры па Ю’С в пределах рабочих условий не более ±0,3*дБ.

  • 2.4.6. Дополнительная погрешность установки ослабления ступенчатого аттенюатора при изменениях окружающей температуры па 10сС не более ±0,25 дБ от 20 до 110 дБ; ±0,3 дБ до 120 дБ; ±0,35 дБ до 130 дБ; ±0,4 дБ до 139 дБ.

  • 2.4.7. Погрешность установки опорного уровня выходной мощности в режиме немодулпрованных колебаний при использовании трансформатора 50/75 Ом и кабеля 4.852.106 из комплекта прибора, не более ± 1,5 дБ при работе на согласованную нагрузку 75 Ом с Ксти не более 1,35.

  • 2.4.8. Нестабильность опорного уровня выходной мощности при неизменном напряжении питания и неизменных внешних условиях за 15 мин. после самопрогрева генератора в течение 30 мин. не более ±0,05 дБ. Дополнительное время установления рабочего режима после частотной перестройки не более 15 мин.

  • 2.4.9. Волновое сопротивление генератора 50 Ом. Коэффп ииент стоячей волны напряжения (KlVLl ) основного выхода у придаваемым кабелем 4.852.106 не более 1,5. При подключении к концу кабеля внешнего аттенюатора KtTU выхода не более 1,25, при подключении трансформатора 50/75 Ксти не более 2,0.

Выходной разъем генератора типа III по ГОСТ 13317—80

  • 2.4.10. Паразитная амплитудная модуляция выходного сигнала на основном выходе генератора в режиме немодулпрованных колебаний це . более 0,2%.

  • 2.4.11. Содержание 2-й и 3-й гармоник несущей частоты в режиме немодулпрованных колебаний ио отношению к уровню сигнала несущей частоты не более минус 30 дБ.

  • 2.4.12. Мощность выходного сигнала на некалиброванном вы ходе на согласованной нагрузке с К„и не более 1,35 не менее 0,1 и не более 10 мВт.

Форма сигнала на этом выходе не гарантируется.

  • 2.4.13. Напряженность электрического поля в пространстве вокруг генератора па расстоянии I м при установке минимального гарантируемого уровня выходного сигнала не превы шает Ю-'1 В/м.

2.5. Параметры частотной синусоидальной модуляции (ЧМ).
  • 2.5.1. Диапазон частот модулирующего сигнала при внешней частотной синусоидальной модуляции от 50 до 60000 Гц.

  • 2.5.2. Девиация частоты устанавливается и отсчитывается в пределах от 30 до 500 кГц во всем диапазоне модулирующих и несущих частот. Номинальные значения шкал индикаторного прибора 500, 200, 100, 50 кГц.

Основная погрешность установки девиации частоты при модулирующей частоте 1000 Гц не более ±15% от номинала отсчетной шкалы»

  • 2.5.3. Погрешность установки девиации частоты в диапазоне

модулирующих частот не более ±20% от поминала отсчетной шкалы.                  ,

  • 2.5.4. Коэффициент гармоник (Кг ) формы огибающей час-тотно-модулировапного выходного сигнала при внутренней модуляции на частоте 1000 Гц при девиации частоты выходного сигнала 500 кГц не более 2%, в диапазоне .модулирующих частот не более 5,%.

Кг внешнего модулирующего сигнала при этом не более 0,3%.

  • 2.5.5. Погрешность установки опорного уровня выходной мощности 10“3 Вт в режиме ЧМ не более ±1 дБ при работе в нормальных условиях с кабелем 4:852.106 па нагрузке с К,.ТИ не более 1,35.

  • 2.5.6. Среднеквадратическое значение напряжения внешнего модулирующего сигнала, необходимое для получения девиации 500 кГц, не более 5 В.

  • 2.5.7. Входное сопротивление гнезда ЧМ в пределах (680±200) Ом.

  • 2.5.8. Паразитная амплитудная модуляция при девиации 500 кГц в режиме ВНУТР. ЧМ не более 16%.

  • 2.5.9. Частота генератора перестраивается внешним постоянным напряжением величиной ±7 В в пределах ±500 кГц.

2.6. Параметры амплитудной синусоидальной модуляции (AM).
  • 2.6.1. Частота сигнала внутреннего модулятора ври внутренней амплитудной и частотной модуляции синусоидальным сигналом и внутренней импульсной модуляции меандром (1000± 100) Гц.

  • 2.6.2. Диапазон частот модулирующего сигнала при внешней амплитудной синусоидальной модуляции от 50 до 20000 Гц.

  • 2.6.3. В приборе обеспечивается возможность плавной установки коэффициента модуляции 30% по внешнему модулометру. Погрешность установки выходной мощности, погрешность установки коэффициента модуляции и К, не гарантируются.

  • 2.6.4. Напряжение внешнего модулирующего сигнала, необходимое для получения коэффициента модуляции 30%, не более 2 В.

  • 2.6.5. Входное сопротивление гнезда AM (680± 135) Ом.

  • 2.6.6. Выходная мощность генератора в режиме AM на на грузках 50 Ом не менее Ю-4 Вт при установке ручек ОСЛАБЛЕНИЕ в положение 30 дБ.

2.7. Параметры амплитудно-импульсной модуляции.
  • 2.7.1. В режиме внешней амплитудно-импульсной модуляции генератор выдает выходные высокочастотные импульсы длитель-

10

ностью от 0,5 до 500 мкс с частотой следования от ГО до 20000 Гц при скважности не менее 2,

Параметры выходных высокочастотных импульсов:

-— длительность фронта не более 0,5ти, но не более 3 мкс,

  • — длительность среза не более но не более 3 мкс,

  • — неравномерность вершины не более 25%,

  • — изменение длительности выходного импульса относительно модулирующего не более ± (0,1-c„4-0.4) мкс.

Параметры модулирующих импульсов:

  • — длительность импульсов от 0,3 до 500 мкс,

  • — частота повторения от 10 до 20000 Гц при скважности не менее 2,

  • — длительность фронта и среза не более 0,15 мкс,

  • — неравномерность вершины не более 5%,

  • — выходное сопротивление импульсного генератора не более 100 Ом.

  • — амплитуда импульсов отрицательной полярности 5—8 В,

  • — амплитуда импульсов положительной полярности 10—15 В. Примечание. Допускается модуляция импульсами положи тельной пи

лярности амплитудой до 25 В при скважности не менее 10.

  • 2.7.2. В режиме внутренней амплитудно-импульсной модуляции прибор выдает высокочастотные импульсы «меандр» с час готой следования (1000± 100) Гц. Отношение полупериодов меандра отличается от 1 не более чем па ±10%.

  • 2.7.3. Погрешность установки опорного значения * выходной мощности в режиме амплитудно-импульсной модуляции не более ±2,2 дБ при работе с кабелем 4.852.106 на внешней нагрузке 50 Ом с К„и не более 1,35.

  • 2.7.4. Входное сопротивление гнезда ИМ (600+120) Ом.

  • 2.7.5. Ослабление выходного сигнала при амплитудно-импульсной модуляции в интервалах между импульсами не менее 40 дБ.

2.8. Прочие параметры.
  • 2.8.1. Генератор обеспечивает свои технические характера стики по истечению времени установления рабочего режима, равного 30 мин., кроме п. 2.3.3. .

  • 2.8.2. Генератор допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении технических характе ристик.

  • 2.8.3. Генератор сохраняет свои технические характерпстикп при питании от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц или (220±11) В частотой ('lOflJjg) Гц, с содержанием гармоник до 5%.

  • 2.8.4. Мощность, потребляемая от сети при номинальном напряжении, не более 85 В’.А.

1
