УТВЕРЖДАЮ

Технический директор

«ИЦРМ»

Казаков

Система измерительно-управляющая САУ БППГ Грозненской ТЭС филиала ПАО «ОГК-2»

МЕТОДИКА ПОВЕРКИ

ИЦРМ-МП-073-19

Москва

2019

1.ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование измерительных каналов

  • 8.3 Проверка сопротивления изоляции линий связи ИК

  • 8.4 Определение метрологических характеристик измерительных каналов

  • 8.5 Идентификация программного обеспечения

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Настоящая методика регламентирует методику первичной и периодической поверки системы измерительно-управляющей САУ БППГ Грозненской ТЭС филиала ПАО «ОГК-2» (далее - система или САУ БППГ), изготовленной АО «Газстройдеталь». Тула, заводской № 001.

САУ БППГ предназначена для измерения параметров технологических процессов в реальном масштабе времени (температуры, давления, уровня, влажности, концентрации), формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.

Состав и характеристики измерительных каналов системы приведены в Приложении А.

Интервал между поверками - 2 года.

Под измерительным каналом (далее - ИК) понимается совокупность технических устройств (измерительных, вычислительных, связующих компонентов САУ БППГ), выполняющая законченную функцию от восприятия измеряемой величины до получения результата ее измерения, выражаемого числом или соответствующим ему кодом (ГОСТ Р 8.596-2002). В ИК входят все измерительные компоненты и линии связи от первичного измерительного преобразователя (далее ПИП) до средства представления информации включительно.

Допускается проведение поверки отдельных измерительных каналов из состава системы в соответствии с заявлением владельца системы с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

САУ БППГ включает следующие основные типы ИК:

• - ИК температуры;

• - ИК давления;

• - ИК уровня;

• - ИК концентрации;

• - ИК влажности.

ИК САУ БППГ включают следующие основные компоненты:

• - первичные измерительные преобразователи, выполняющие измерение физических величин и их преобразование в унифицированный электрический сигнал;

модули аналогового ввода-вывода, входящие в состав контроллеров программируемых многофункциональных МФК1500 (Регистрационный номер в Федеральном информационном фонде 63017-16) из состава ПТК «ТЕКОН», которые измеряют аналоговые унифицированные выходные сигналы, полученные от первичных измерительных преобразователей;

• - аналоговые линии связи;

• - цифровые линии связи между МФК 1500 и АРМ;

• - станция оператора и обслуживания (АРМ), обеспечивающая отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, информации о состоянии оборудования системы, настройку сигнализации.

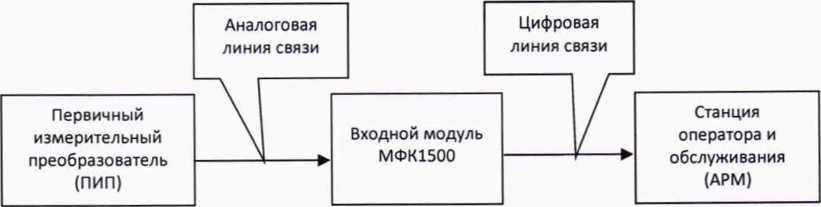

Типовая блок-схема ИК САУ БППГ приведена на рисунке 1.

Рисунок 1 - Типовая блок - схема ИК

Определение метрологических характеристик ИК, входящих в состав САУ БППГ, осуществляется путем проведения поэлементной поверки.

Перечень операций, которые должны проводиться при поверке САУ БППГ, приведен

Таблица 1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

3.1. Проверка ПИП осуществляется в соответствии со следующими документами: Таблица 2

• 3.2. При проверке погрешности вторичной части ИК электрического тракта (далее -ЭТ) ИК применяют следующие эталоны:

• - калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);

• - установка для проверки параметров электрической безопасности GPT-79803 (регистрационный номер в Федеральном информационном фонде 50682-12).

Примечание: Допускается применение других средств поверки, утвержденных типов, имеющих характеристики такие же или не хуже приведенных в п.п. 3.1, 3.2.

• 3.3. Требования к эталонам

Все эталоны, используемые при поверке ИК, должны иметь действующие свидетельства о поверке.

Используемые эталоны должны быть пригодны к эксплуатации в условиях проведения поверки. При использовании эталонов в условиях, отличных от нормальных, допускаемая погрешность эталона рассчитывается с учетом дополнительных погрешностей.

• 3.4. Влияние параметров окружающей среды

Контроль внешних условий при поверке в рабочих условиях должен осуществляться средствами измерений, абсолютное значение погрешности которых в этих условиях не выходит за пределы ±5 % значения контролируемой величины, соответствующей нормальным условиям.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на САУ БППГ и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1. Общие требования

• 5.1.1. При проведении поверки ИК САУ БППГ соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009 и требования безопасности, указанные в технической документации на САУ БППГ, применяемые эталоны и вспомогательное оборудование.

• 5.1.2. Персонал, участвующий в проведении поверки, должен пройти инструктаж по технике безопасности на рабочем месте и иметь группу допуска по электробезопасности не ниже 2-й.

• 6.1. Условия поверки ПИП указаны в технической документации на них.

• 6.2. Условия окружающей среды, сложившиеся на момент поверки ИК на месте эксплуатации не должны выходить за пределы рабочих условий применения, указанных в нормативной документации на соответствующие измерительные компоненты.

• 7.1.  Перед экспериментальной проверкой погрешности ИК следует изучить техническую документацию на САУ БППГ и входящих в ее состав измерительных компонентов, эталонов и других технических средств, используемых при поверке, настоящую методику, правила техники безопасности и строго их соблюдать.

Проверяют наличие следующих документов:

• - перечня ИК, входящих в состав ИС, подлежащих поверке, с указанием заводских номеров ПИП;

• - эксплуатационной документации на ПИП в составе ИК и на САУ БППГ в целом;

• - протоколов предыдущей поверки (при периодической поверке);

• - технической документации и свидетельств о поверке эталонов, используемых при поверке ИК.

• 7.2.  Перед определением погрешности ИК все измерительное оборудование, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

• 7.3. По завершению обследования условий работы измерительных компонентов ИК САУ БППГ оценивают границу допускаемых значений погрешности каждого ИК в этих условиях, для этого:

• 7.3.1. Приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (абсолютная, относительная, приведенная, по входу или выходу).

А/ = У/-Х,-

8(=£-100%,

¥(=£•100%,

где А, - абсолютная погрешность измерений;

• X, - измеренное значение;

Y, - действительное значение измеряемой величины;

5, - относительная погрешность измерений;

у,- приведенная погрешность измерений;

Хн - нормирующее значение.

• 7.3.2. Для каждого измерительного компонента из состава ИК рассчитывают предел допускаемых значений погрешности в реальных условиях поверки (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент поверки, оцененными в соответствии с п.6.

Предел допускаемых значений погрешности А_см измерительного компонента в реальных условиях поверки вычисляют по формуле:

д„, = д_о + £д,,                                (4)

1=1

где А_о - предел допускаемой основной погрешности измерительного компонента;

А/ - предел допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в реальных условиях поверки при общем числе п учитываемых влияющих факторов.

• 7.3.3. Для каждого ИК рассчитывают границы, в которых с доверительной вероятностью равной 0,95 должна находиться его погрешность A_Mlf в реальных условиях поверки, по допускаемому значению погрешности измерительных компонентов (п. 7.3.2).

Для ИК, номинальная функция преобразования которых линейна, расчет выполняют по формуле:

Д„_Л.=±1,2 Д(Д„₇)² ,                           (5)

где Д_сыу - предел допускаемых значений погрешности j-го измерительного компонента в реальных условиях поверки;

к - число измерительных компонентов, входящих в состав ИК.

• 8.1. Внешний осмотр

• 8.1.1 При внешнем осмотре должно быть установлено:

• - соответствие структурных схем ИК проектной документации;

• - наличие оттиска поверительных клейм, пломб на средствах измерений ИК;

• - правильность и качество выполнения экранирования, монтажа линий связи, компонентов ИК;

• - отсутствие механических повреждений и дефектов компонентов, входящих в состав ИК, которые могут повлиять на их работоспособность;

• - наличие заземления компонентов, входящих в состав ИК, в соответствии с требованиями инструкций по эксплуатации или технических описаний на конкретный компонент;

• - надежность крепления разъемов модулей;

• - наличие маркировки линий связи, панелей и компонентов ИК.

• 8.1.2 Внешний осмотр проводят визуально без снятия напряжения питания с компонентов ИК.

• 8.1.3 При несоответствии ИК вышеуказанным требованиям экспериментальные исследования не проводятся до устранения выявленных недостатков.

• 8.2. Опробование ИК

• 8.2.1. Опробование ИК проводят путем вывода значений параметра технологического процесса на средства отображения информации. От ИК отключают первичный измерительный преобразователь и подключают эталон входного сигнала.

• 8.2.2. На вход ИК от эталона задают сигнал равный 50 % значения диапазона измерений и анализируют выходное значение измеряемого параметра.

• 8.2.3. Опробование ИК считается успешным, если по завершению выполнения операции отсутствуют показания, резко отличающиеся от значения входного сигнала равного 50 % значения диапазона измерений.

• 8.3. Проверка сопротивления изоляции линий связи ИК

Проверка сопротивления изоляции линий связи ИК проводят в соответствии с требованиями раздела 5.14 ГОСТ Р 52931-2008 (ИУС 3-2009).

• 8.4. Определение метрологических характеристик ИК

• 8.4.1. При проведении поверки проверяются:

• - погрешность ПИП в лабораторных условиях после его демонтажа;

• - параметры линии связи;

• - погрешность вторичной части ИК САУ БППГ - входных модулей МФК 1500 на соответствие допускаемым значениям в реальных условиях испытаний.

Значение погрешности ИК в целом определяется расчетным методом.

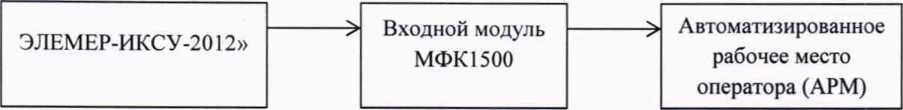

Схема проведения эксперимента представлена на рисунке 2.

Рисунок 2 - Общая схема проведения эксперимента при поверке ИК

• 8.4.2. Поверка первичных измерительных преобразователей

Проверяют наличие свидетельств о поверке ПИП.

При обнаружении просроченных свидетельств о поверке или свидетельств, срок действия которых близок к окончанию, дальнейшие операции по поверке ИК, в который входят вышеперечисленные компоненты, выполняют после их поверки.

Примечание: Если очередной срок поверки компонента наступает до очередного срока поверки системы, поверяют только этот компонент и поверку системы в целом не проводят. После поверки измерительного компонента и восстановления ИК выполняют проверку ИК в той его части и в том объёме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИК

• 8.4.3. Поверка вторичной части ИК САУ БППГ

Поверку вторичной части ИК САУ БППГ осуществляют следующим образом:

• - отключают ПИП от линии связи;

• - подготавливают калибратор (эталон) (из п. 3.2 настоящей методики) к работе согласно руководству по эксплуатации на него;

• - выбирают 5 проверяемых точек X,, / = 1, 2, 3, 4, 5, равномерно распределенных по диапазону измеряемого параметра ИК (1-5 %, 25 %, 50 %, 75 % и 95-100 %) от диапазона измерений);

• - для каждой проверяемой точки X, рассчитывают пределы допускаемой погрешности D/_d вторичной части ИК в реальных условиях поверки;

• - на вход вторичной части ИК через линию связи подают от калибратора электрический сигнал Z_;, значение которого соответствует значению X,;

• - считывают с экрана АРМ показание Y, в единицах измеряемого физического параметра;

• - для каждой проверяемой точки рассчитывают значение погрешности (в зависимости от вида нормируемой погрешности):

  Ai = Yi - Xi	(8)
  6f = £-100%,	(9)
  ¥i=^-100o/o,	(10)

где Ai - абсолютная погрешность;

5i - относительная погрешность;

Yi - приведенная погрешность;

Db - верхний предел измерений.

Результаты поверки считают положительными, если для каждой проверяемой точки выполняется неравенство:

1Д/К1ОЫ,

I 6₍ I (| D<_d I,

lYiKIO/ol,

Результаты поверки заносят в таблицу, составленную по форме таблицы 3.

Таблица 3

8.5 Идентификация программного обеспечения

Поверка САУ БППГ проводится в форме подтверждения тому ПО, которое было задокументировано (внесено в базу данных) при испытаниях в целях утверждения типа.

Процедура соответствия сводится к сравнению идентификационных данных ПО САУ БППГ с данными, которые внесены в описание типа.

САУ БППГ считается поверенной, если идентификационные данные САУ БППГ

совпадают с данными, указанными в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения системы

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 При положительных результатах поверки оформляют свидетельство о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

• 9.2 Знак поверки наносится на свидетельство о поверке.

• 9.3 Отрицательные результаты поверки оформляют извещением о непригодности

по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке                                                                 аннулируют.

ПРИЛОЖЕНИЕ А

Таблица А - Перечень ИК системы и их метрологические характеристики
