Государственная система обеспечения единства измерений

Сигнализаторы метана СМС-15, совмещенные с головными светильниками

Методика поверки

ОЦСМ 028196-2018 МП

Томск

2018

Настоящая методика поверки распространяется на сигнализаторы метана СМС-15, совмещенные с головными светильниками (далее - сигнализаторы), выпускаемые по ТУ 26.51.53-063-71064713-2017, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

1  Операции поверки
  • 1.1  При проведении поверки выполняют следующие операции:

  • - внешний осмотр;

  • - опробование;

  • - определение метрологических характеристик.

  • 1.2  Если при проведении какой-либо операции поверки получен отрицательный результат, дальнейшую поверку прекращают, сигнализатор признают непригодным к дальнейшей эксплуатации, выдают извещение о непригодности, с указанием причин непригодности.

2  Средства поверки
  • 2.1  При проведении поверки применяют средства поверки, указанные в таблице 1. Допускается применять другие средства поверки с аналогичными или лучшими метрологическими характеристиками, обеспечивающие контроль метрологических характеристик сигнализаторов.

  • 2.2  Все применяемые средства поверки должны быть исправны, Эталоны единиц величин, используемые при поверке, должны быть аттестованы, средства измерений должны быть поверены и иметь действующий срок поверки.

Таблица 1 - Средства поверки

Наименование средства поверки

Метрологические характеристики

диапазон измерений, номинальное значение

погрешность

1. Стандартные образцы состава искусственной газовой смеси в воздухе (Air-П-1) (метан в воздухе) -рабочие эталоны 1 разряда по ГОСТ 8.578-2014

(ГСО 10599-2015)

интервалы допускаемых аттестованных значений молярной доли метана: от 1,10 до 1,30 % от 2,10 до 2,30 %

U = (l,4-1,5)%

2. Прибор комбинированный Testo 622

диапазон измерений температуры от -10 до +60 °C

А = ±0,4 °C

диапазон измерений относительной влажности от 10 до 95 %

Д = ±3%

диапазон измерений абсолютного давления от 300 до 1200 гПа

А = ±5 кПа

3. Мультиметр-мегаомметр Fluke 1587 FC

диапазон измерений напряжения постоянного тока от 0 до 6 В

А = ± (0,0009V+0,002) В

4. Ротаметр с местными показаниями типа РМ-А-0,063ГУЗ

верхний предел диапазона измерений по воздуху 0,063 м3

у = ±4 %

5. Секундомер механический типа СОСпр-2б-2-000

60 мин

60 с

класс точности - второй

Сигнализаторы метана СМС-15, совмещенные с головными светильниками               Методика поверки

ОЦСМ 028196-2018 МП

Наименование средства поверки

Метрологические характеристики

диапазон измерений, номинальное значение

погрешность

6. Источник питания постоянного тока GPS-72303

выходное напряжение постоянного тока до 30 В

Д - ±(0,005-Vycr+2 е.м.р.) В

7. Газ поверочный нулевой (воздух) по ТУ 6-21-5-82

-

8. Пульт программирования (из комплекта сигнализатора)

-

-

9. Вентиль точной регулировки ВТР-1

диапазон регулирования расхода от 0 до 10 л/мин

10. Трубка поливинилхлоридная по ТУ 64-2-286-79

6 х 1,5 мм

Примечание - В таблице приняты следующие обозначения и сокращения: Д - абсолютная погрешность измерений; у - приведенная погрешность измерений; U - относительная расширенная неопределенность при коэффициенте охвата к=2 (соответствует границам относительной погрешности при Р=0,95); V - значение измеряемого напряжения, В; VyCT-установленное значение напряжения постоянного тока на выходе, В; е.м.р. - единица младшего разряда.

3  Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на сигнализаторы и средства поверки, прошедшие обучение в качестве поверителей, инструктаж по технике безопасности и пожарной безопасности.

4  Требования безопасности
  • 4.1  При проведении поверки необходимо соблюдать требования безопасности, установленные в эксплуатационной документации на сигнализаторы и применяемые средства поверки, а также требования документов:

  • - Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены Приказом Ростехнадзора от 25.03.2014 № 116);

  • - Правила технической эксплуатации электроустановок потребителей (утверждены Приказом Минэнерго России от 13.01.2003 № 6);

  • - Правила по охране труда при эксплуатации электроустановок (утверждены Приказом Минтруда России от 24.07.2013 № 328н);

  • - Правила устройства электроустановок. Седьмое издание (утверждены Приказом Минэнерго РФ от 09.04.2003 № 150).

  • 4.2  В помещении, где проводится поверка, должна бьггь исключена возможность образования взрывоопасных метано-воздушных смесей.

5  Условия поверки
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                  от плюс 15 до плюс 25;

  • - относительная влажность окружающего воздуха, %      от 30 до 80;

  • - атмосферное давление, кПа (мм рт.ст.)                    от 87,8 до 119,7;

  • - напряжение питания постоянного тока, В                от 3,5 до 4,1;

  • - пространственное положение фары                    с горизонтальным

расположением сенсора.

  • 5.2 При проведении поверки допускается вместо батареи сигнализатора использовать регулируемый источник постоянного напряжения.

5.3 Для поверки сигнализаторов использовать поверочные газовые смеси (ПГС) в баллонах под давлением согласно таблице 2. Характеристики ПГС приведены в таблице 1. Таблица 2

Номер ПГС, i

Состав

Интервалы допускаемых значений объемной доли определяемого компонента, %

1

Газ поверочный нулевой (воздух)

-

2

СЬЦ-воздух

от 1,10 до 1,30

3

СНд-воздух

от 2,10 до 2,30

Схема подачи ПГС приведена в приложении А.

ПГС подают на сенсор сигнализатора с помощью насадки (аппликатора), наложенной на стакан с сенсором. Расход ПГС устанавливают (0,14-0,16) л/мин. Результат измерений считывают через 30 с после установления необходимого расхода.

Программирование сигнализатора (ввод информации) или вывод (считывание) информации о контролируемых параметрах сигнализатора, необходимых в процессе испытаний, выполняют с помощью пульта программирования из комплекта сигнализатора (далее - пульт) в соответствии с руководством по эксплуатации на сигнализатор.

6  Подготовка к поверке
  • 6.1  На поверку сигнализатора представляют следующие документы:

  • - свидетельство о предыдущей поверке сигнализатора (при выполнении периодической поверки);

  • - руководство по эксплуатации сигнализатора;

  • - формуляр на сигнализатор;

  • - настоящую методику поверки (по требованию организации, проводящей поверку).

  • 6.2  Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют соблюдение условий поверки, установленных в разделе 5;

  • - средства поверки и сигнализаторы перед поверкой должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч при условиях, приведенных в разделе 5 настоящей методики;

  • - подготавливают к работе средства поверки в соответствии с распространяющейся на них эксплуатационной документацией;

  • - изучают документацию, приведенную в 6.1;

  • - прогревают сигнализатор перед поверкой не менее 10 мин.

7  Проведение поверки
  • 7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

  • - отсутствие механических повреждений (царапин, вмятин и др.) корпуса, шнура и фары, влияющих на работоспособность сигнализатора;

  • - отсутствие загрязнений и повреждений сетки, закрывающей сенсор сигнализатора;

  • - наличие маркировки и оттиска клейма ОТК (при первичной поверке).

Результаты проверки положительные, если выполняются все вышеперечисленные требования.

  • 7.2 Опробование

    • 7.2.1  Подключают сигнализатор к источнику питания. Включают рабочий источник света сигнализатора. Контролируют устойчивое свечение источника света и наличие сигналов готовности к работе - два коротких сигнала в течение 1 мин после включения сигнализатора.

Сигнализатор, у которого отсутствуют сигналы готовности, или источник света светится неустойчиво, к дальнейшей поверке не допускается.

  • 7.2.2  Подключают пульт к питающей сети, и соединяют пульт и сигнализатор.

  • 7.2.3  С помощью пульта в соответствии с приложением В руководства по эксплуатации на сигнализатор, проверяют возможность:

  • - изменения значения порога срабатывания сигнализации;

  • - чтения параметров проверяемого сигнализатора.

  • 7.2.4 С помощью пульта программирования в соответствии с приложением В руководства по эксплуатации на сигнализатор считывают текущую версию программного обеспечения сигнализатора.

  • 7.2.5   Результаты проверки положительные, если:

  • - на табло индикации пульта отображается мигающий символ «#», свидетельствующий о наличии связи между пультом и сигнализатором;

  • - значение порога срабатывания сигнализации изменяется в диапазоне от 0,50 до 2,00 % объемной доли метана;

  • - номер версии программного обеспечения - не ниже 1.0.

  • 7.3 Определение метрологических характеристик

    • 7.3.1   Проверка диапазона измерений, определение основной абсолютной погрешности измерений объемной доли метана и определение погрешности срабатывания сигнализации

      • 7.3.1.1  Проверку проводят следующим образом:

  • - выполняют операции по 7.2.1-7.2.2 настоящей методики;

  • - выполняют настройку сигнализатора по методике, указанной в руководстве по эксплуатации на сигнализаторы;

  • - определяют основную абсолютную погрешность измерений объемной доли метана (До) и проверяют основную абсолютную погрешность срабатывания при воздействии ПГС №№1-3 с учетом изложенного в 5.3 настоящей методики.

  • 7.3.1.2  Основную абсолютную погрешность определяют в следующей последовательности:

  • - в сигнализатор вводят значение порога срабатывания на 0,20 % меньше паспортного значения объемной доли метана ПГС №3;

  • - устанавливают пульт в режим чтения результата измерений объемной доли метана;

  • - подают на сенсор сигнализатора ПГС с объемной долей метана, соответствующей проверяемой точке (Ci пгс);

  • - считывают результат измерений с табло пульта (Ci);

  • - фиксируют результат измерений в таблице по форме таблицы 3;

Таблица 3

№ ПГС, i

Расход ПГС, л/мин

Объемная доля метана, %

Основная абсолютная погрешность измерений объ-емной доли метана, %

Порог срабатывания, % объемной доли метана

Сигнализация

CnrCi

Д-oi

допускаемое значение

  • - определяют основную абсолютную погрешность измерений (Aoi) по формуле:

^oi= G ~ Спгсь                                  (1)

где С; - результат измерений объемной доли метана при подаче i-й ПГС, %;

Ci пгс - паспортное значение объемной доли метана в i-й ПГС, %.

Если по результатам первого измерения i-й ПГС основная абсолютная погрешность измерений объемной доли метана не превышает ±0,20 %, повторные измерения не проводят. В противном случае измерения повторяют еще 2 раза и за результат принимают среднее арифметическое из полученных значений.

  • 7.3.1.3  После подачи на сенсор сигнализатора ПГС №3 должна включиться сигнализация о превышении порога срабатывания.

  • 7.3.1.4  Результаты проверки положительные, если:

  • - основная абсолютная погрешность измерений объемной доли метана не превышает ±0,20 %;

  • - сигнализация о превышении порога срабатывания (частотой 1 Гц) включается при значении порога срабатывания равном (Спгсз - 0,20) % объемной доли метана.

  • 7.3.2 Проверка времени срабатывания сигнализации

    • 7.3.2.1  Выполняют операции по 7.2.1 -7.2.2 настоящей методики;

    • 7.3.2.2  Снимают накладку с сенсора сигнализатора. При помощи пульта устанавливают значение порога срабатывания равным 1,35 % объемной доли метана.

    • 7.3.2.3  Открывают вентиль на баллоне с ПГС №3, устанавливают расход смеси (0,3-0,33) л/мин и продувают газовую линию в течение 120 с (при длине соединительных трубок не более 2 м).

    • 7.3.2.4  Подают на сенсор ПГС №3, включают секундомер и фиксируют время до момента срабатывания сигнализации. Вносят результат измерений в таблицу по форме таблицы 4.

Таблица 4

№ ПГС

Расход ПГС, л/мин

Объемная доля метана в ПГС, %

Время срабатывания, с

Порог срабатывания, % объемной доли метана

Сигнализация

  • 7.3.2.5 Результаты проверки положительные, если:

  • - измеренное время срабатывания сигнализации не превышает 12 с;

  • - включается сигнализация о превышении порога срабатывания на 0,50 % объемной доли метана и более (частотой 8 Гц).

Примечание - После поверки установить значение порога срабатывания сигнализации равным 2,00 % объемной доли метана.

8 Оформление результатов поверки
  • 8.1  Результаты поверки оформляют протоколом.

  • 8.2  При положительных результатах первичной поверки наносят знак поверки в виде оттиска поверительного клейма в разделе 5 формуляра на сигнализатор.

  • 8.3  При положительных результатах периодической поверки наносят знак поверки в виде оттиска поверительного клейма в разделе 8.3 формуляра на сигнализатор или оформляют свидетельство о поверке и наносят на него знак поверки.

  • 8.4  При отрицательных результатах первичной поверки сигнализатор считают непригодным к применению в сфере государственного регулирования обеспечения единства измерений.

  • 8.5 При отрицательных результатах периодической поверки сигнализатор считают непригодным к применению в сфере государственного регулирования обеспечения единства измерений, аннулируют свидетельство о поверке или гасят оттиск поверительного клейма и выдают извещение о непригодности, с указанием причин непригодности.

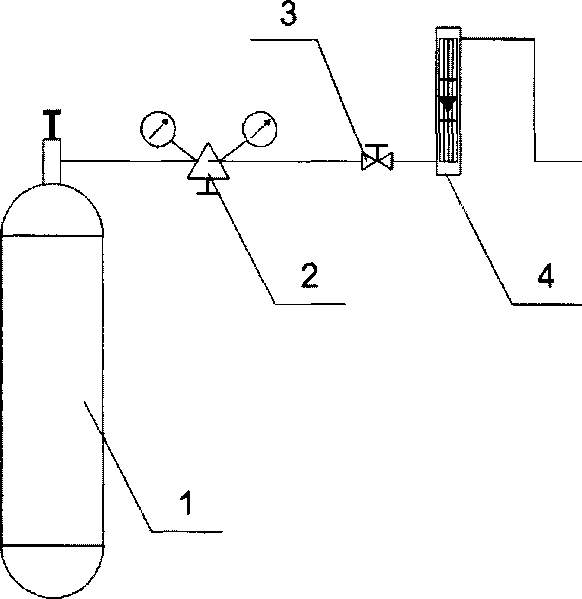

Приложение А (рекомендуемое) Схема подачи на сигнализатор ПГС из баллонов под давлением

1 - баллон с ПГС; 2 - редуктор; 3 - вентиль точной регулировки; 4 - ротаметр;

5 - сигнализатор с накладкой.

Рисунок А.1 - Схема подачи на сигнализатор ПГС из баллонов под давлением

Сигнализаторы метана СМС-15, совмещенные с головными светильниками

Методика поверки

ОЦСМ 028196-2018 МП
