Методика поверки «УСТАНОВКА ДЛЯ ПОВЕРКИ И ГРАДУИРОВКИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ У300» (3.487.021 ТО)

42 2264

УСТАНОВКА ДЛЯ ПОВЕРКИ И ГРАДУИРОВКИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ У300

Техническое описание и инструкция по эксплуатации

3.487.021 ТО

• 4) зажимы ПОВЕРЯЕМЫЙ и ОБРАЗЦОВЫЙ, расположенные в левой

части панели, дублируют соответствующие зажимы, расположенные в правой части. Зажимы ПОВЕРЯЕМЫЙ подключаются последовательно с зажимами ОБРАЗЦОВЫЙ пЦи переключателе ПОВЕРЯЕМЫЙ ПРИБОР, установленном в положении "А* и параллельно - при положении переключателя " V

• 5) зажимы 300 А**, на которые подается переменное напряжение до 0,5 В при переключателе ЕЛОК ПИТАНИЯ в положении НИЗКОВОЛЬТНЫЙ;

• 6) сигнальная лампочка, сигнализирующая о перегрузке

выпрямителей высоковольтного блока.                ~~

• 5.6. С целью обеспечения поверки милливольтметров с пре- ; делами измерения до 1000 мВ и микроамперметров с пределами измерения от 0,1 мкА и малым внутренним сопротивлением к установке придается выносной делитель напряжения с коэффициентами деления:

1/3; 1/10; 1/30; 1/100; 1/300; 1/1000, который подключается к выходным зажимам установки. Поверяемый прибор при этом подключается к обпрму зажиму и к зажиму с требуемым на вход делителя, не должно превьиать I В.

• 5.7. Установка имеет шнур питания для подключения уста

новки к сети и соединительные проводники для подключения поверяемых и образцовых приборов.

• 5.8. Данные трансформаторов- и дросселей указаны в приложении 2.

6. УКАЗАНИЯ ПО ПОВЕРКЕ

6.Х. При проведении поверки должны выполняться следующие операции:

• 6.1.1. Определение номинального и максимального значения выходных величин (п. 6.5.3).

• 6.1.2. Определение действующего значения переменной составляющей выходного постоянного напряжения (п.6.5.4).

• 6.1.3. Определение коэффициента нелинейных искажений выходных переменных напряжений (п.6.5.5).

• 6.2. Средства поверки

• 6.2.1. При проведении поверки установки не постоянна: токе по схеме рис. I применяйте следующие средства:

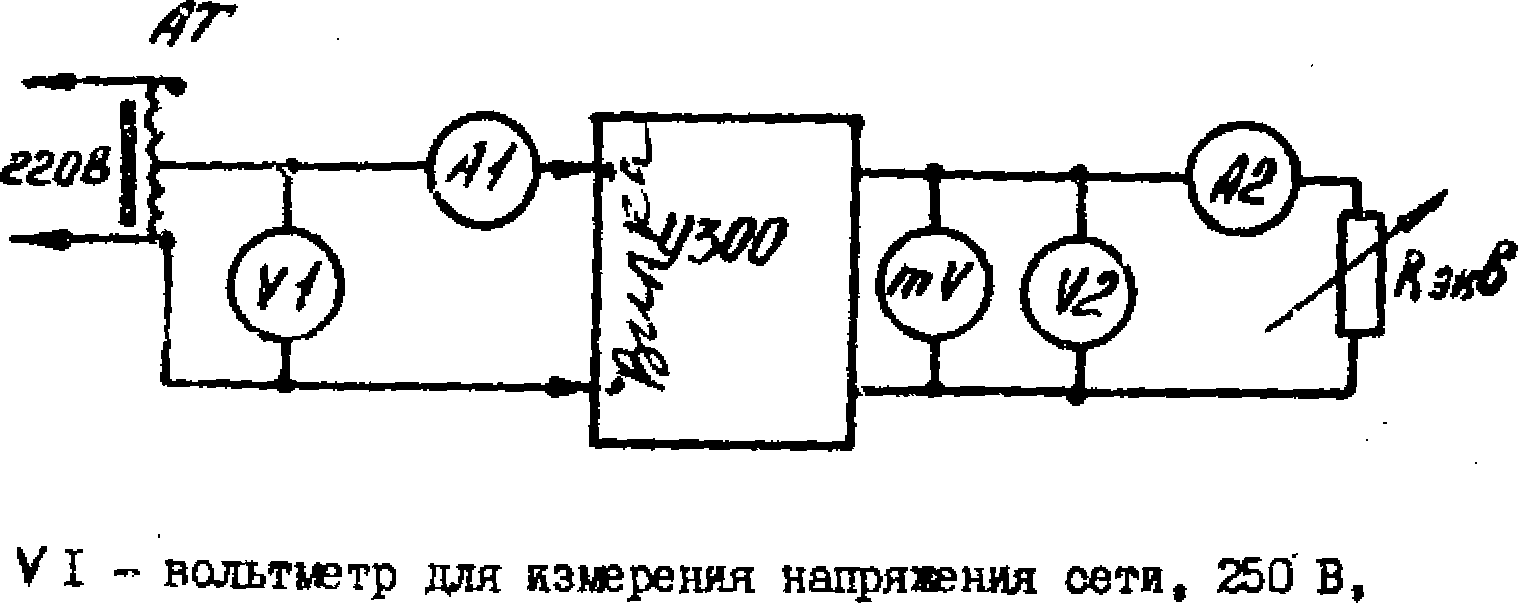

Схема поверяя установки на постоянном токе

AI -

измерения

тока потребления установкой.

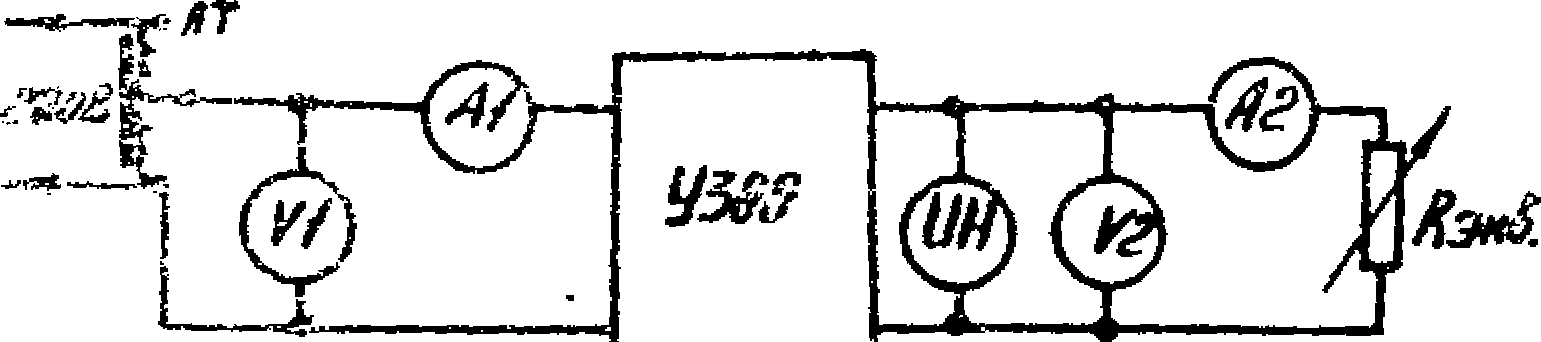

тояс по схеме рис.2 применяйте следующие средства: Схема поверки установки на переменном токе

V' 2 - вольтметр для измерения переменного палря«. :ча клеммах установки ПОВЕРЯЕМЫЙ, до 1003 1ц кл. 1,5;

А2 - амперметр для измерения тока в нагрузке, до 3GC А (в зависимости от поверяемого предела), кл. 1,5;

R экв. - эквивалент нагрузки;

АТ - автотрансформатор для регулировки напряжэнля сети;

ИН - измеритель нелинейных искажений, до 3

Рис. 2

• 6.3. Условия поверки

При проведении поверки совладайте следуянцие условия:

• 1) температура окружающего воздуха должна быть (2(>5)  '

при относительной влажности до 80 %;

• 2) питание должно бить от сети переменного тока напрнхг-нием (220+22) В частотой (50^0,5) Гц (при проверке приборе? на частоте, отличной от 50 Гц, питание осуществляется от источника с частотой до 500 Гц напряжением 220 В);

  должны практически отсутствовать магнитные и эжктри-

• 3)

ческие поля, кроме земного магнитного поля;

4) все металлические панели блоков и каркас уставовгл должны быть надежно электрически соединены жаду собой it земленн.

• 6.4. Подготовка к поверке__

Перед проведением поверки выполните слеьундир подтотов

тельные работы:

• 1) установите я заземлите установку;

• 2) проверьте цепь сигнализации высокого напряжения;

• 3) установите переключатель СЕТЬ и переключатель "IC<KE^!i

а положение ВЫКшОЧЕНО;

• 4) у стачовите переключатель пределов и ручки регулировки

в крайнее левое положение;

• 5) соберите схему поверки установки согласно риг. 1,2.

• 6.5. Проведение поверки

• 6.5.1. ЬнешлЯи осмотр

При проведении внешнего осмотра установите соответ отвие уставсв ки требованиям комплектности, маркировки, покрытий к наличию органов управления.

Установки, находящиеся в эксплуатации или выпускаемые из ремонта, не допускают к дальнейшей проверке, если в них:

• I) отсутствуют, расшатали или повреадены ручки управления;

3} обнаружены отсоединившиеся части или посторонние . предметы.

• 6.5.2. Опробование

К операции опробования относятся: -

• 1) проверка плавности регулировки;

• 2) проверка работоспособности.

Плавность регулирования органов регулирования проверяйте пс схеме рис.2 вольтьетром (амперметром) класса точности не ниже 0,2 на

Конечная отметка шкалы прибора должна соответствовать номинальному значению предела регулирования. Изменяя выходное напряжение, проверьте возможность установки стрелки образцового прибора, подключе иного к выходным зажшш установка, на каждую числовую отметку шкалы. Стрелка должна урта навливаться плавно, без видимых скачков*

При проверке работоспособности,установки по схемам

рис. 1,2 соблюдайте следующие условия:

• 1) поверку установки на постоянном токе производите по олене рис.1, а на переменном по схеме рио.2;

• 2) при питании выхода от низковольтного блока питания измерение параметров производите в каждом положения переключателя блока;

• 3) при питании от высоковольтного блока измерение производите на последнем^пределе каждого поддиапазона ("I00V ", "350V", "1000V").

Случаи, когда измерения производятся не на ваех пределах регулирования, оговорены в методике поверки с указанием пре-. делав;

• 4) выходное напряжение устанавливайте ручка» автотрансформатора на блоке регулирования установки, а ток в нагрузив -изменением сопротивления нагрузки (Нэвв).

Контроль заземления установки и неисправность цепи сиг-нализaw высокого напряжения ¹¹ "производите регулярно иеред~наЧалом _р аботы""на~у станов ке. Включать переключатель ”1000?' " следует тсе1ькой]7и"нёо<5ходимости.

'  ““"Кодкдючёниё приборов к установкеи переключение переклю-

чате лей производите только при отключении от сети установки — (выключатель СЕТЬ - в положений вшйшчёно, ручки автотранс-форматора - в крайнем левом положении ),

Блокирующее устройство отключает питание высоковольтного блока при открытии двери установки.

8. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК

УСТАНОВКИ

8.1,. Не снимая полиэтиленового чехла, выдержите установку 2 помещении но me-нее 12 ч.

• 8.2. Разрежьте, и снимите чехол, снимите установку с рамы.

• 8.3. Расположите установку на рабочем месте и подключите ее к заземляющему контуру. Клеммы ” J " расположены внизу слева и справа на корпусе установки. ~

• 8.4. При необходимости смонтируйте на установке съемный столик с подставкой для поверяемого прибора.

8.0.1. Для установки столика оба стержня ручек на боковой стенке установки с той стороны, на которой намечено установить сьиныи столик, оттяните к центру, поверните вокруг оси и задиксаруйте.

v a binu-.Zt? СП Ii£13 ti      оковых бобыпках вставьте большие

кронштейны (по одному), я стержни ручек*через отверстия в кронштейнах верните в прежнее положение.

■штейны установите столешницу так, чтобы четыре отверстия в кронштейнах. Снизу на штыри навер-с шайбами.

Пазы в изоляционной подставке служат для регулировки ее в горизонтальной плоскости.

• 8.5, Проверьте и при необходимости установите:

• 1) переключатель "СЕТЬ" в положение выключено;

• 2) переключатель "1000 0" - в положение выключено;

• 3) переключатели пределов - в нужное положение.

• 8.6. Ввод установки в эксплуатацию осуществляет потребитель.

/    9. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

• 9.1, Питание установки может при необходимости (при поверке приборов на частоте, отличной от 50 Гц) осуществляться от источника с частотой до 500 Гц напряжением 220 В.

Для переключения установки на повышенную частоту откройте заднюю дверцу установки и переведите переключатель на распаечной планке блока коммутации в положение "до 500 Hz ".

Следует иметь в виду, что стабилизатор в установке будет в этом случае отключен, поэтому стабильность напряжения на выходных зажимах установки и коэффициент нелинейных искажений будут определяться параметрами источника питания питающего установку. При выпуске с завода-изготовителя переключатель установлен в положение "50 Hz ",

• 9.2. Изменение положения переключателей блока коммутация и блоков питания прляявопите пли обесточенных блоках питания.

Снятие напряжения производите переклгчателёьГПЕТ1гпри ~ работе с низковольтным блоком или высоковольтным в первых девяти положениях переключателя (до "100 V "), При работе о высоковольтный блоком на пределе свьше 100 В снятие напряжения производите переключателем "I000V ".

• 10. ПОРЯДОК РАБОТЫ

, Поверку приборов производите методом сличения показаний

поверяемого прибора с показаниями образцового прибора.

Подключение приборов..пр оизводите'к соответствуицим зажимам на установке с соблюдением полярности.

• 10.1. Поверка вольтметров

Ю.1,1;ТВольтметры с пределами измерения от I до 45 мВ

и током потребления до 0,2 А поверяйте от высоковольтного блока питания с использованием делителя напряжения.

Вольтметры с пределами измерения от I до 45 мВ

■ ■ током потребления свыше 0,2 А поверяйте без выносного делителя напряжения от высоковольтного блока, на первых пределах регулирования.

• 10.1.3. Наиболее распространенные милливольтметры о пределами измерения 45, 75-я 150 мВ поверяйте с низковольтного блока питания, при переключателе пределов регулирования блока в положении "0,2A'7"0,I5V’'.

• 10.1.4. Вольтметры с пределами измерения от I до 1000 В поверяйте от высоковольтного блока, за исключением низковольтных вольтметров, ток потребления которых в сумме с током потребления образцового вольтметра превышает I А.

Низковольтные вольтметры с током потребления свыше I А доверяйте от низковольтного блока питания.

• 10.2. Поверка амперметров

10.2Л. Амперметры с пределами измерения от 10~? до

3,2 А поверяйте от выносного делителя напряжения в том случае, .когда падение напряжения на поверяемом и образцовом амперметрах не превышает ’ В.

’2.2. Амперметры е пределами измерения до I А, на ко-торй? не распространяется пункт ГО.2.1, поверяйте от высоковольтного блока питания, причем выбор необходимого предела регулирования производите последовательным переключением пере .^деятеля пределов, начиная с первого, до требуемого предела регулирования.

• 12.2.3. Амперметры постоянного токе, с пределами измерения о? I А до 50 А поверяйте от низковольтного блока пйта-iiKH.

При этом следует иметь в виду, _чт<?_;..Предел регулирования на переключателе должен быть близок к пределу измерения прибора.                     ~             ~

Пример. Нельзя амперметр о пределом измерения до 5 А поверять на пределе 50 А, т.к. эффективность действия дросселя фильтра, подключенного в блоке на пределе 50 А будет недостаточна для тока 5 А и переменная составляющая в выпрямленном токе может возрасти ваше допустимой нормы,

• 10.2.4. Амперметры переменного тона с пределами измере-

16

ния от I до 50 А поверяйте от низковольтного блока питания на любом из пределов регулирования, причем выбор предела регулирования определяется падением напряжения на поверяемом и образцовой приборах»

• 10.2.5. Амперметры переменного тока с пределами ияькре... ния от 50 А до 300 А поверяйте от отдельных зажимов "''■'300А".

• II. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

S'

• II.I. Наиболее часто встречающиеся неисправности приведены в табл. 2.

Таблица 2

ХЛри вк-

чателя СЕТЬ

К I

ковольтнаго блока

не загорается лампочка ПЕРЕГРУЗКА, но напряжение с выходных зажимов установки отключается

lb'—ж

• 12. ПРАВИЛА ХРАНЕНИЯ

  • 12.1. Установка хранится в закрытом помещении при темпе ратуре от I до 40 Аз и относительной, влажности воздуха не более 80%.
