УТВЕРЖДАЮ

Республики Беларусь

КОМПЛЕКСЫ ПРОГРАММНО-ТЕХНИЧЕСКИЕ «REGION-GAZ»

Методика поверки

МРБМИ//37 -Ж

Настоящая методика поверки распространяется на комплексы программно-технические «REGION-gaz» (далее - КПТ), предназначенные для измерения давления в линиях редуцирования давления газа и технического диагностирования оборудования объектов газораспределительной сети с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня.

Настоящая методика разработана в соответствии с требованиями ТКП 8.003 (03220) и предназначена для проведения первичной и периодической поверки КПТ.

Межповерочный интервал - 48 месяцев.

  • 1 Операции и средства поверки

    • 1.1 При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанными в таблице 1.

    • 1.2 Допускается применение других средств поверки, имеющих характеристики, удовлетворяющие требованиям, приведенным в таблице 1 и позволяющие определить метрологические характеристики КПТ с требуемой точностью.

    • 1.3 Используемые средства измерений должны быть поверены или аттестованы в установленном порядке.

    • 1.4 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1, поверка должна быть прекращена.

      Таблица 1

      Наименование

      Номер пункта методики поверки

      Наименование и тип (условное обозначение) эталонов и вспомогательных средств повер-ки, их метрологические и основные технические характеристики, обозначение ТИПА

      Обязательность проведения операции при поверке

      первичной

      периодической

      1 Внешний осмотр

      6.1

      Визуально

      Да

      Да

      2 Опробование

      6.2

      См. 63

      Да

      Д*

      3 Определение основной погрешности измерений входных сигналов

      6.3

      Калибратордавления автаепмгскийСРСбООО Диапазоны измерений избыточного давления, кПа: от минус 15 до 15; от минус 7,5 до 7,5; ОТ минус   до 2,5; от минус 1,25 до

      1,25; Погрешность у= ± 0,01 % (с ВПИ 15; 73 кПа); у=± 0,03 % (с ВПИ2,5; 1,25 кПа); Калибратор давления авгсыагичвс^^ Диапазоны измерений избыточного давления, МПа: от 0 до 10,3; от 0 до 5,12; от 0 до 2^2; от Одо 1,21. Погрешность у=± 0,01 %. Персональный компьютер (ПК) D3M-совместимый, с поддержкой Bluetooth (BLE) версией не ниже 4.0, ОС на базе Debian GNU/Linux*.

      Секундомер электронный С-01, 9 ч 59 мин59,99с, ± (9,6*10** (Тк)+0,01)

      Да

      Да

      4 Проверка идентификационных данных ПО

      6.4

      Да

      Да

      ♦ Допускается применять ПК из состава КПТ.

      1

      Изм

      Зам.

      Лист

      МЮЖК.18-2018 N дожуй.

      Гуринович Фомичев

      Утв.

      Савицкий Савицкий

      ZUtXIt

      Дат. 2ЦЖЭД гшаи

      Комплексы программнотехнические «REGION-gaz». Методика поверки

      Лиг.?

      Лиег

      ‘^Листов

      01

      '    -   - Vv

      £

      ООО «НПЦ «Европрибор»

  • 2 Требования к квалификация поверителей

    • 2.1 К проведению операций при поверке допускаются лица, прошедшие специальное обучение и имеющие квалификацию поверителя, изучившие нормативные и эксплуатационные до* кументынаКПТ.

22 Поверку должен выполнять персонал, прошедший инструктаж по технике безопасности, имеющий необходимую подготовку для работы с КИТ и используемыми эталонами.

  • 3 Требования безопасност

    • 3.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные ТКП 181 и требования безопасности, оговоренные в технической документации на КИТ и используемые эталоны.

  • 4 Условияповерки

    • 4.1 При проведении поверки должны быть соблюдены следующие нормальные условия:

  • - температура окружающего воздуха (23 ± 2) °C;

  • - относительная влажность - от 30 % до 80 %;

  • - атмосферное давление - от 84 до 106,7 кПа;

  • - рабочая среда - воздух или нейтральный газ;

  • - выдержка при контролируемом давлении должна быть не менее 0,5 мин.

    5 Подготовках поверке

  • - проверить наличие действующих свидетельств о поверке (аттестации), клейм-наклеек на средствах измерений;

  • - подключить приборы согласно схеме, приведенной в приложении А;

  • - подготовить эталоны и вспомогательные средства поверки в соответствии с их технической документацией;

  • - КПТ должны быть выдержаны перед испытаниями при установившейся температуре по 4.1 не менее 2 ч;

  • - КПТ должны быть выдержаны перед испытаниями после включения питания не менее 30 с;

  • - система, состоящая из соединительных линий, эталонов и вспомогательных средств поверки должна быть проверена на герметичность давлением, равным 125 % максимально допустимого рабочего давления КПТ. Система герметична, если после выдержки под воздействием испытательного давления в течение 3 мин не наблюдается падения давления в течение 1 мии после отключения ее от устройства, создающего давление.

6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.1.1 Проверить комплект поставки КПТ на соответствие эксплуатационной документации.

  • 6.1.2 Установить соответствие КПТ следующим требованиям:

  • - должны отсутствовать механические повреждения;

  • - надписи и обозначения на КПТ должны быть четкими и соответствовать требованиям эксплуатационной документации.

  • 6.2 Опробование

  • 6.2.1 При опробовании проверяют работоспособность и герметичность КПТ.

  • 6.2.2 Работоспособность Kill проверяют, изменяя измеряемое давлениедрт-етжвего предельного значения до верхнего предельного согласно диапазону измерения>;^йщаг : ~ , '..

Результаты проверки работоспособности считают удовлетворительньйИ/^слилрнуве-

■* ' ■‘2 >                    ° ■

- уt

„ . ..

1

Изм

Зам.

Лист

МЮЖК.П-2018 Идокум.

личении измеряемого давления, показания КПТ увеличиваются, а при уменьшении - уменьшаются в пределах диапазона измерения.

  • 6.2.3 Герметичность КПТ проверяется, подачей испытательного давления, равного 125 % максимально допустимого рабочего давления КПТ, последовательно по каждому измерительному каналу.

КПТ считают выдержавшим испытание, если в течение 1 мин, после отключения его от устройства создающего испытательное давление, не наблюдается падения давления на величину более 3 кПа (для каналов измерения давления с верхними пределами измерений 1,0 МПа и 1,2 МПа) и более 0,015 кПа (для каналов измерения давления с верхним пределом измерений 6,0 кПа). Продолжительность воздействия испытательного давления - 3 мин.

При проведении проверки какие-либо манипуляции с элементами управления КПТ не допускаются.

Допускается совмещать опробование с операцией определения основной погрешности.

  • 6.3 Определение основной погрешности измерений входных сигналов

При определении основной погрешности незадействованные входы измерительных каналов должны быть свободны.

При определении основной погрешности какие-либо манипуляции с элементами управления КПТ не допускаются.

При определении основной погрешности на ПК должно быть установлено программное обеспечение (ПО) «REGION-gaz».

  • 6.3.1 Основную погрешность определяют установкой по калибратору давления значений измеряемого д авления на входе КПТ не менее чем в пяти достаточно равномерно распределенных значениях диапазона измерений, включая граничные значения диапазона измерений.

Основную приведенную погрешность у, %, определяют, как выраженное в процентах отношение отклонения измеренного значения давления Ри, кПа (МПа) (отображаемого на экране ПК) от эталонного значения Рэ, кПа (МПа), задаваемого калибратором давления, к диапазону измерений входного сигнала.

6.32 КПТ считают годными, если значения у, %, соответствуют приведенным в таблице 2.

Таблица 2

Измерительный канал избыточного давления

ДишпвоныизмеревЛ

Пределы допускаемой основной приведенной погрешности, у, %

Выход

От Одо 6,0 кПа

±0,40

От 0 до 1,0 МПа

±0,30

Вход

От 0 до 1,2 МПа

±0,30

Lz

  • 6.4 Проверка идентификационных данных ПО заключается в сличении идентификаци-ными в паспорте КПТ.

  • 6.4.1 Для отображения идентификационных данных ПО следует:

  • - включить ПК;

  • - после появления экрана с окном аутентификации пользователя (запрос ввести логин и пароль), нажать на поле «логин»;

  • - выбрать из списка доступных пользователей пользователя с логином «verificator», в поле «пароль» ввести строку «7321»;

  • - нажать кнопку с надписью «Войти»;

  • - в открывшемся окне считать идентификационные данные ПО.

  • 6.4.2 Результат считается положительным, если идентификационные данные ПО соответствуют указанным в паспорте на КПТ.                                        ?

» с *

Лист

1

МЮЖК.18-2018

МРБ МП. 2737 - 2017  ----"

4

Изи

Ласт

N докуй.

тГодп.

д».

7 Оформление результатовповерки

  • 7.1 Результаты поверки КПТ оформляются протоколом, форма которого приведена в приложении Б.

  • 7.2 При положительных результатах первичной поверки в паспорте на КПТ производится запись о годности к применению, наносится оттиск поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку. На лицевую поверхность КПТ наклеивается клеймо-наклейка.

При положительных результатах периодической поверки оформляется свидетельств^ о поверке и на лицевую поверхность КПТ наклеивается клеймо- наклейка.

  • 7.3 При отрицательных результатах поверки КПТ бракуют и запрещают к дальнейшему применению. На КПТ выдается заключение о непригодности с указанием причин брака.

1 Зам.

Изм Лйст

(обязательное)

Схемы подключения приборов при определении основной погрешности

а                               б

КмиВравор ЗаВтния

В

1 - соединительный шланг из состава КПТ;

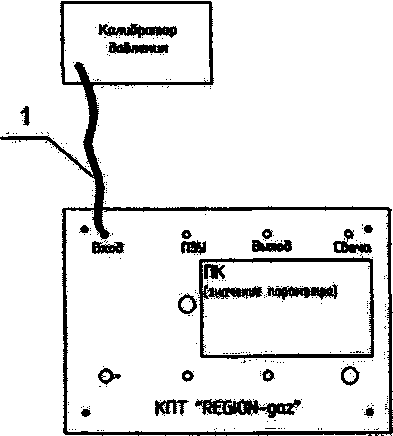

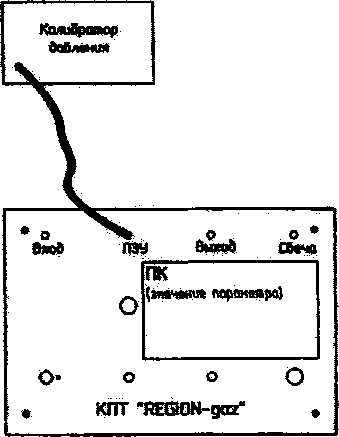

а - схема подключения для проверки канала «Вход» (0-1,2 МПа); б - схема подключения для проверки канала «Выход» (0-6,0 кПа); в - схема подключения для проверки канала «Выход» (0-1,0 МПа)

1

Изм

Зам.

Лист

МЮЖК. 18-2018 N дакум.

Дат.

Приложение Б

(рекомендуемое)

Протокол поверки

20 г.

Комплекс программно-технический «REGION-eaz»          _________

Зфзодедой номер___________ ;

Изготовитель: ООО «НПП «Европрибор». г, Витебск. Республика Беларусь Используемые средства поверки:

Наименование СИ и оборудования

. Зав.№

Дата очередной поверки (аттестации)

Таблица Б. 1

Номер пункта методики поверки

Наименование проверяемого требования

Результаты испытания

6.1

Внешний осмотр

6.2

Опробование

63

Определение основной Погрешности измерений входных сигналов

6.4

Определение идентификаГшонных данных ПО

Канал

1

Изм

Значения входного сигнала, измеренные эталонным СИ

Измеренные КПТ значения входного сигна-ла, Ри, кПа (МПа)

денная погрешность, у, %

Рэ,%

Рэ, кПа (МПа)

а,00

25,00

50,00

75,00

100,00

Пределы допускаемой основной приведенной погрешности, у, %

Зам.

Лист

6.4 Определение идентификационных данных ПО

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер программного обеспечения)

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

ВПО комплекса «REGION-gaz»

Результатповерки:.................... .. .. ............ ..

Поверитель__________

(подпись)           .....(расшифровкаподпилО

М.К.

Лист

1

Зам.

МКЖК.18-2018

7Й&

МРБ МП. 2737 - 2017 >,      "

8

Изм

Лист

Идокум.

Шдп.

Дат.

........”

Замененных

Аннули-

Всего листов в

№ до-кум.

*«*«*/-

1

3«м.

M3OXK.1S-2018

Изм

Лист

NaoxyM.

Пйп.

rc<cg|fr

Дет»

МРБ МП. 2737 - 2017
