Методика поверки «Государственная система обеспечения единства измерений Компараторы массы UYA, WAY, APP, HRP, РМ» (MП 2301-0168-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ ФГУП «ВНИИМ Д.И. Менделеева» А.Н. Пронин

Методика поверки

МП 2301-0168-2018

Руководитель лаборатории госэталонов ерения массы и силы ___А.Ф. Острчвной Научный сотрудник ____В.И. Богданова

г. Санкт-Петербург 2018 г.

СОДЕРЖАНИЕ

• 1 Операции и средства поверки

• 2 Требования безопасности

• 3 Условия поверки

• 4 Подготовка к поверке

• 5 Проведение поверки

  • 5.1 Внешний осмотр

  • 5.2 Опробование

  • 5.3 Подтверждение соответствия программного обеспечения

  • 5.4 Определение СКО результата измерений разности масс

• 6 Оформление результатов поверки

Настоящая методика поверки распространяется на компараторы массы UYA, WAY, АРР, HRP, РМ, изготовленные RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша, и устанавливает методы и средства их первичной поверки при ввозе в страну, после ремонта и периодической поверки в процессе эксплуатации.

Компараторы массы UYA, WAY, АРР, HRP, РМ предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.

Интервал между поверками - 1 год.

Примечания:

• 1. При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

• 2. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него применяется в части, не затрагивающей эту ссылку.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства измерений с характеристиками, указанными в таблице 1.

Таблица 1

Допускается применение средств поверки, на которые не дана ссылка в таблице 1, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точность и пределами измерений.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 Обслуживающий персонал, допущенный к работе с компаратором, должен изучить Руководство пользователя и знать правила работы с электрооборудованием напряжением до 1000 В.

  • 2.2 Не допускается эксплуатировать компаратор в помещениях, где есть опасность взрыва от электрической искры.

  • 2.3 Компаратор подключаются к электросети через блок питания (адаптер). Сначала следует подсоединить блок питания (адаптер) к компаратору и после подключить его к электросети.

  • 2.4 Запрещается при включенном компараторе присоединять (отсоединять) взвепти-вающий модуль к терминалу, а также присоединять (отсоединять) периферийные устройства к разъему интерфейса.

  • 2.5 При проведении поверки должны соблюдаться правила, определяемые правилами безопасности при эксплуатации поверяемых средств измерений и используемых эталонных средств измерений, приведенных в эксплуатационной документации и нормативных документах, а также правилами технической эксплуатации и правил техники безопасности при работе на электроустановках.

  • 2.6 Требования к квалификации поверителей

Специалисты, проводящие поверку, должны иметь высшее или среднее техническое образование и быть аттестованными в качестве поверителей в соответствующей области измерений, должны изучить правила работы с поверяемым средством измерений и обладать соответствующей квалификацией для работы с эталонным оборудованием.

• 3 УСЛОВИЯ ПОВЕРКИ

  • 3.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха от +15 ⁰ С до + 25 ⁰ С;

• - изменение температуры в помещении в течение 12 часов не должно превышать ± 0,5 °C;

• - относительная влажность воздуха от 40 %до 60 %;

• - изменение влажности в помещении в течение 12 часов не должно превышать ± 5 %;

• - отсутствие воздушных потоков и вибраций;

• - отсутствие воздействия прямых солнечных лучей, осветительных приборов или нагревателей;

• - отсутствие воздействия агрессивных химических паров;

• - наличие виброустойчивого изолированного фундамента для установки компаратора.

• 4.1 При подготовке к проведению поверки должны быть выполнены следующие операции:

• - время выдержки распакованных компараторов в помещении перед подключением в сеть должно быть не менее 12 часов;

• - компараторы должны быть включены в сеть и выдержаны во включенном состоянии не менее 12 часов.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

    • 5.1.1 При внешнем осмотре должно быть установлено соответствие компараторов следующим требованиям:

• - обеспечение сохранности лакокрасочных покрытий;

- наличие маркировки и комплектующих изделий согласно комплекту поставки.

• 5.2 Опробование

При опробовании компараторы приводят в рабочее состояние. Индикация показаний на дисплее должна бьггь четкой и исправной.

Юстировка компараторов должна быть выполнена в соответствии с Руководством пользователя.

• 5.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения на этапе поверки для однозначной идентификации ПО достаточно определения только номера версии (идентификационного номера) ПО.

Идентификация программы осуществляется путем просмотра номера версии в меню раздела «Параметры» - «О системе».

Номер версии программного обеспечения должен быть не ниже, указанного в таблице 2. Таблица 2

• 5.4 Определение СКО результата измерений разности масс для 6-и циклов ABBA

  • 5.4.1 СКО результата измерений разности масс определяют при нагрузках, номиналь

ные значения массы которых приведены в таблицах 3,4, 5, 6 и 7. Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

• 5.4.2 CKO, S, определяют в соответствии с Руководством пользователя в следующей последовательности:

• - установить нулевые показания;

• - поместить в центр платформы компаратора нагрузку;

• -  после стабилизации показаний обнулить показания;

• -  снять нагрузку и после стабилизации показаний снова поставить в центр платформы, закрыть дверцы ветрозащитной витрины;

- после стабилизации показаний по истечении оптимального времени для считывания результата снять показание (рекомендуется сделать несколько предварительных циклов сличений) и записать в графу Ai протокола (приложение А);

- продолжать снимать показания, нагружая и разгружая компаратор через равные промежутки времени, по схеме ABBA (в качестве эталонной гири А и поверяемой гири В используется одна и та же гиря). Количество циклов сличений ABBA п=6. Циклы сличений взаимозависимые.

• 5.4.3 Вычисляют и записывают в протокол значение первых разностей: (B₁-A_l),(B₂-A₂),...,(B_i-A_i)

где i = 1...12

Вычисляют вторые разности х_п по формулам:

Xi                _              9*^0- _                                     _              ?

полученные значения записывают в протокол.

• 5.4.4 Вычисляют среднее арифметическое значение из 6 разностей х_п по формуле:

  6



• 5.4.5 Вычисляют СКО по формуле:



• 5.4.6 СКО результата измерений разности масс для 6-и циклов ABBA не должно превышать значений, указанных в таблицах 3,4, 5, 6 и 7, в зависимости от модели компаратора.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Положительные результаты поверки должны оформляться при первичной и периодической поверках выдачей свидетельства о поверке в установленном порядке в соответствии с Приказом Минпромторга России №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки, содержанию свидетельства о поверке».

В свидетельстве о поверке могут быть указаны наибольшие по абсолютной величине значения метрологических характеристик, полученные при поверке.

Знак поверки наносят на корпус компаратора.

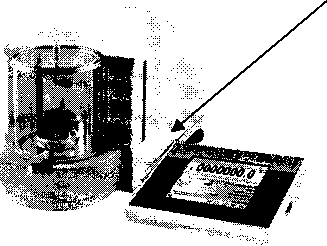

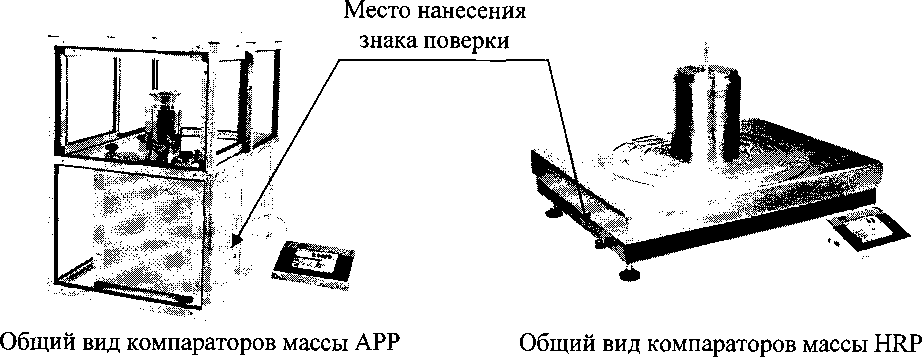

Место нанесения

знака поверки

Общий вид компаратора массы UYA

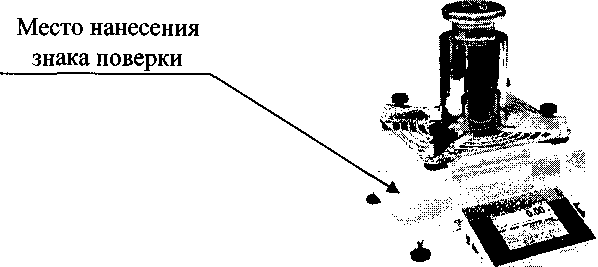

Общий вид компараторов массы РМ

Рисунок - Обозначение места нанесения знака поверки

6.2 В случае отрицательных результатов компаратор к применению не допускается и выдается извещение о непригодности. Выданное ранее свидетельство должно быть аннулировано.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ФОРМА ПРОТОКОЛА ОПРЕДЕЛЕНИЯ СКО РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ РАЗНОСТИ МАСС ДЛЯ 6-И ЦИКЛОВ ABBA

Страница__из

ПРОТОКОЛ ПОВЕРКИ №____от . ,20_г

Средства поверки:

Условия поверки:

Результаты поверки:

Страница__из

4.0пределение СКО результата измерений разности масс для 6-и циклов ABBA (п.5.4)

Номинальное значение массы нагрузки

Соответствует

|   | Не соответствует

Поверку выполнил: ____________________________

ФИО                подпись

11
