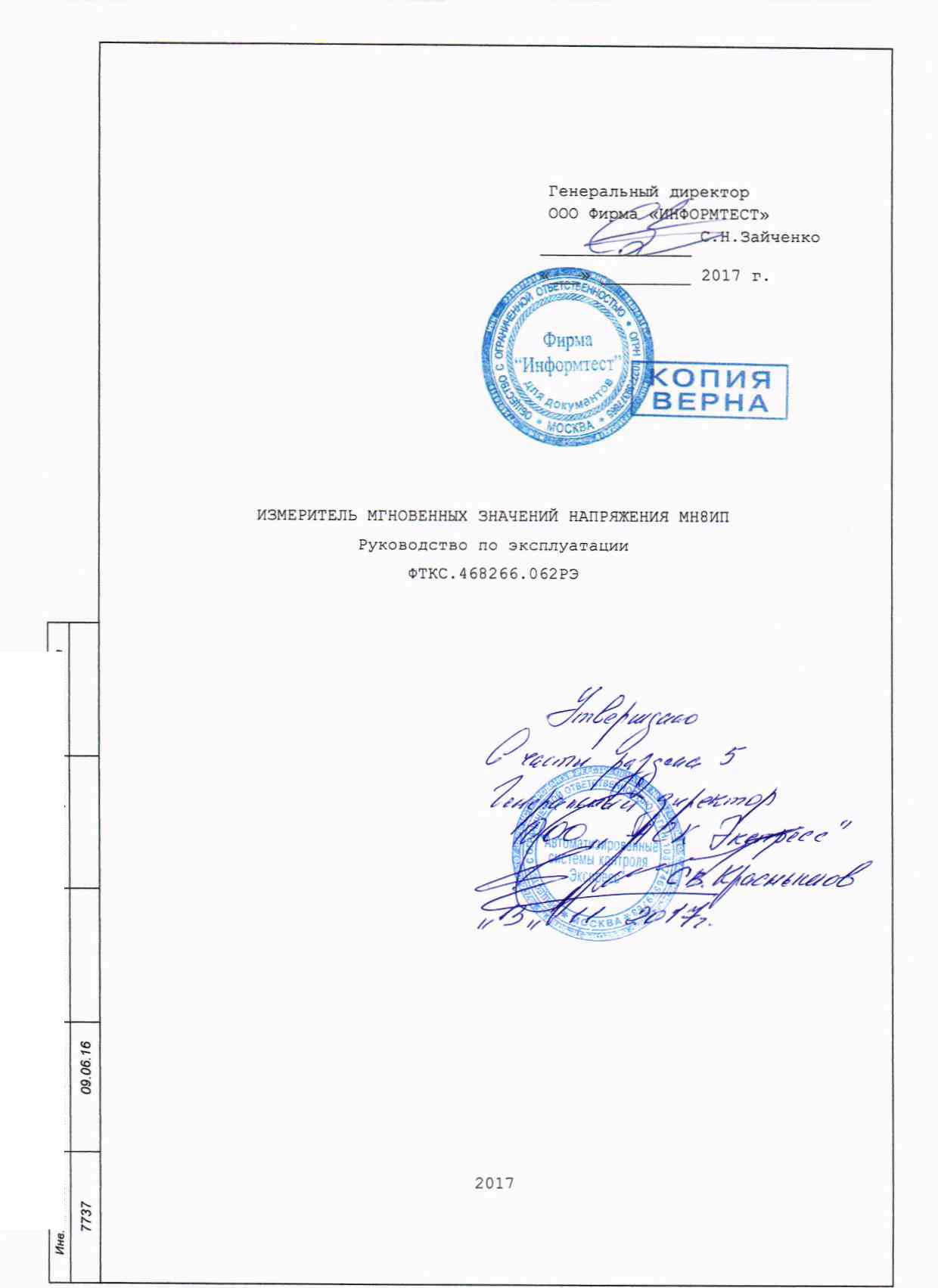

Руководство по эксплуатации «Измеритель мгновенных значений напряжения МН8ИП » (ФТКС. 468266. 062РЭ)
N9 подл Подл и дата Взэм ина N9 Ина N9 дубл Подл и дате
ГОСТ 2 104
Копировал
Формат А4
5 Поверка
Настоящая методика поверки распространяется на измеритель мгновенных значений напряжения МН8ИП ФТКС.468266.062, выполненный в виде мезонинного модуля (далее - мезонин).
5.1 Общие требования
5.1.1 Поверка мезонина должна производиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.
самостоятельной
5.1.2 При самостоятельной поставке производиться не реже одного раза в 2 года, а продолжавшегося более шести месяцев.
мезонина поверка должна также после хранения,
5.1.3
мезонина
в составе
При поставке мезонина в составе другого может определяться руководством по которого мезонин поставляется.
изделия порядок поверки эксплуатации изделия,
При поверке должны использоваться поверенные метрологической установленном порядке средства измерений, имеющие действующие
Ине. Ns подл. Подп. и дата Взам. ине. Ns Ине. Ns дубл. Подл, и дата
5.1.4 службой в свидетельства о поверке (знаки поверки).
5.1.5 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы в формате с плавающей точкой.
При вводе нецелых чисел разделителем является символ «.» (точка).
Разделителем мантиссы и порядка является
единиц физических величин СИ
целой и дробной частей числа
символ (буква) «Е», либо символ
(буква) «е» латинского либо русского шрифтов.
5.1.6 При поверке мезонина подлежат проверке погрешности мезонина во всех диапазонах измерения по всем каналам. '
5.1.7 Проверка погрешностей измерений выполняется прямым измерением с многократными наблюдениями при числе наблюдений 100 и доверительной вероятности 0,95.
5.1.8
протокола
При проведении проверки значение нормы поверки определяется автоматически.
При отрицательных результатах поверки калибровку мезонина в соответствии с приложением поверку.
5.1.9
|
Изм. |
Лист |
Ns докум. |
Подп. |
Дата |
погрешности
необходимо В, а затем
ФТКС.468266.062РЭ
в файле
выполнить
повторить
Лист
-
5.2 Операции поверки
-
5.2.1 При проведении поверки должны выполняться операции указанные в таблице 5.1.
Таблица 5.1
|
Наименование операции |
Номер пункта ФТКС.468266.062РЭ |
Проведение операции при | |
|
первичной поверке или после ремонта |
периодиче ской поверке | ||
|
1 Внешний осмотр |
5.6.1 |
+ |
+ |
|
2 Опробование |
5.6.2 |
+ |
+ |
|
3 Определение метрологических характеристик: |
5.6.3 |
+ |
+ |
|
3.1 Определение основной относительной погрешности измерений напряжения постоянного тока |
5.6.3.1 |
+ |
+ |
|
3.2 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО) |
5.6.3.2 |
+ |
+ |
Ине. № подл. Подп. и дата Взам. ине. Ns Ине. Ns дубл. Подп. и дата
<о
«6 о
о>
5.3 Средства поверки
-
5.3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 5.2.
-
5.3.2 Для управления работой мезонина при выполнении поверки должно использоваться вспомогательное оборудование, указанное в таблице 5.2 и включающее управляющую ЭВМ (ПЭВМ) с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), носитель мезонинов типа MezaB0X-4M LXI ФТКС.469133.013 или MezaBOX ФТКС.469133.006, а также программное обеспечение, включающее операционную систему Windows (32-bit), комплект драйверов модулей Информтест, программа «МН8И, МН6И, МДН8И, М38И... Проверка, калибровка».
|
Изм. |
Лист |
Ns докум. |
Подп. |
Дата |
ФТКС.468266.062РЭ
Лист
23
Ине. Ns подл. Подп. и дата Взам. ине. № Ине. Ns дубл. Подл, и дата
Таблица 5.2
|
Номер пункта ФТКС.468266.062РЭ |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, и (или) метрологические и основные технические характеристики средства поверки |
|
5.6.3.1 |
Мультиметр 3458А: диапазон измерений напряжения постоянного тока от 1 мВ до 400 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 % |
|
5.6.3.1 |
Источник питания постоянного тока GPS-3030D: диапазон установки выходного напряженияпостоянного тока от 0 до 30 В, нестабильность выходного напряжения ± (0,0001 х UyCT + 3) мВ; диапазон установки выходного постоянного тока от 0 до 3 А, нестабильность выходного тока ± (0,002 х 1уст + 3)мА, где иуст и 1уст - значения выходного напряжения и тока по встроенным индикаторам |
|
Вспомогательные средства поверки | |
|
5.5.1 |
Термогигрометр «ИВА-6Н-Д»: диапазон измерений температуры от 0 до + 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °C; диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 3,0 %; диапазон измерений атмосферного давления от 70 до 110 кПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 0,25 кПа |
|
Вспомогательное оборудование | |
|
5.6.3.1 |
Управляющая ПЭВМ с внешними устройствами и следующим установленным программным обеспечением: операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест, программа «МН8И, МН6И, МДН8И, М38И... Проверка, калибровка» |
|
Носитель мезонинов типа MezaBOX-4M LXI ФТКС.469133.013 или MezaBOX ФТКС.469133.006 | |
|
Примечания
другие аналогичные меры и измерительные приборы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
| |
|
ФТКС.468266.062РЭ |
Лист | |||||
|
24 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
-
5.4 Требования безопасности
5.4.1 При проведении поверки
безопасности, предусмотренные электроустановок потребителей», эксплуатации электроустановок в руководстве по эксплуатации на
должны
«Правилами
«Правилами
быть соблюдены требования технической эксплуатации техники безопасности при потребителей», а также изложенные
мезонин и в технической документации на
применяемые при поверке рабочие эталоны и вспомогательное оборудование.
-
5.5 Условия поверки и подготовка к ней
-
5.5.1 При проведении поверки должны быть
-
- температура окружающего воздуха, °C
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
соблюдены следующие условия: (20 ± 2);
(65 ± 15) ;
(100 ± 4), (750 ± 30).
Ине. № подл. Подп. и дата Взам. ине. Ns Ине. № дубя. Подп. и дата
-
5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выдержать изделие в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;
-
- выполнить операции, оговоренные в технической документации
на применяемые средства поверки по их подготовке к измерениям;
-
- выполнить операции, оговоренные в п. 2.2 «Подготовка к
использованию».
-
5.6 Порядок проведения поверки
-
5.6.1 Внешний осмотр
-
5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.
Результат внешнего осмотра считать положительным, если не обнаружено нарушений целостности элементов, контактов и покрытий.
-
5.6.2 Опробование
-
5.6.2.1 Опробование выполняется согласно п. 1.4.7.
Результат опробования считать положительным, если в результате проверки мезонина программой отсутствуют сообщения о неисправностях.
|
ФТКС.468266.062РЭ |
Лист | |||||
|
25 | ||||||
|
Изм. |
Лист |
Ns докум. |
Подп. |
Дата |
Инв. № подл. Подп. и дата Взам. ине. № Ине. Ns дубл. Подп. и дата
-
5.6.3 Определение метрологических характеристик мезонина
-
5.6.3.1 Определение основной относительной погрешности измерений напряжения постоянного тока:
-
1) перед проведением проверки необходимо подготовить для рабочего места следующие измерительные приборы и принадлежности:
-
- мультиметр 3458А (далее - мультиметр) - 1 шт;
-
- источник питания постоянного тока GPS-3030D
(далее - источник питания) - 1 шт;
-
- ИОН ФТКС.687420.028 (далее - ИОН) - 1 шт;
-
- соединитель контрольный Т-МН8ИП ФТКС.685629.038 - 1 шт;
-
- кабель ШШВЭ ФТКС.685621.531 - 2 шт;
-
- фильтр ФТКС.687420.145 - 1 шт;
-
- кабель ПППВ ФТКС. 685621.038 - 1 шт;
-
- кабель USB типа А-В - 1 шт;
-
2) собрать схему рабочего места с использованием перечисленных приборов
и приспособлений в соответствии с рисунком Г
приложения Г;
-
3) включить питание ПЭВМ, убедиться в отсутствии сообщений об ошибках ее самотестирования и загрузки операционной среды;
-
4) включить питание носителя мезонинов (А2), выждать не менее 10 мин;
-
5) запустить на исполнение программу «МН8И, МН6И, МДН8И, М38И... Проверка, калибровка»;
-
6) в открывшемся окне «Выбор инструмента» из списка выбрать носитель мезонинов, на котором установлен проверяемый мезонин;
-
7) после исчезновения сообщения программы «идет инициализация» (носителя мезонинов) в окне «Мез» указать номер проверяемого мезонина;
-
8) на программной панели выбрать режим «Поверка»;
-
9) на программной панели нажать кнопку «Самоконтроль». В открывшемся окне «Самоконтроль» дождаться сообщений о завершении самоконтроля. Закрыть окно «Самоконтроль»;
-
10) включить мультиметр PV1, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений. Выдержать мультиметр PV1 во включенном состоянии не менее 20 мин. При необходимости провести автокалибровку мультиметра PV1;
-
11) на лицевой панели мультиметра PV1 установить кнопку «GUARD» в положение «Open»;
-
12) на программной панели нажать кнопку «Файл протокола», ввести имя файла протокола результатов проверки, нажать кнопку «ОК»;
-
13) на программной панели в окно «Период опроса, с» ввести значение периода получения результатов измерений, равное «5,000Е-6»;
-
14) на программной панели в поле выбора «Температура» выбрать режим измерений «20 °C»;
-
15) установить регуляторы источника питания постоянного тока G1 в крайнее левое положение. Включить источник питания постоянного тока G1;
-
16) выставить на G1 значение напряжения равное (16,0 ± 0,5) В;
-
17) включить питание ИОН ФТКС.687420.028 (далее - ИОН), установив тумблер «Питание» на ИОН в верхнее положение. Выдержать ИОН во включенном состоянии не менее 5 мин;
-
18) установить тумблер «Rnep» на ИОН в положение «ВНУТР», тумблер «АТ»
-
- в положение «10 В».
ФТКС.468266.062РЭ
Лист
26
Изм.
Лист
Na докум.
Подп.
Дата
Примечание - Тумблер «АТ» на ИОН рекомендуется устанавливать в положение «10 В» при подаче на входы мезонина испытательного напряжения величиной более 500 мВ и в положение «500 мВ» при подаче на входы мезонина испытательного напряжения величиной менее 500 мВ;
-
19) на программной панели в поле «диапазон» выбрать для проверки диапазон измерений 10 В;
-
20) на программной панели нажать кнопку «Смещение 0»;
-
21) установить на входах мезонина для проверяемого диапазона первое значение входного напряжения в соответствии с таблицей 5.3.
Таблица 5.3
|
Диапазон измерений |
Положение румблера «АТ» на ИОН |
Входные напряжения, устанавливаемые при проверке мезонина |
|
«10 В» |
10 В |
9,8 В; 7,5 В; 5,0 В; 2,5 В; 1,0 В; 0,1 В; минус 1,0 В; минус 2,5 В; минус 5,0 В; минус 7,5 В; минус 9,8 В |
|
«1 В» |
10 В |
0,98 В; 0,75 В; 0,5 В; 0,25 В; 0,1 В; 0,05 В; минус 0,1 В; минус 0,25 В; минус 0,5 В; минус 0,76 В; минус 0,98 В |
|
«0,1 В» |
500 мВ |
98 мВ; 75 мВ; 50 мВ; 25 мВ; 10 мВ; 5 мВ; минус 10 мВ; минус 25 мВ; минус 50 мВ; минус 75 мВ; минус 98 мВ |
Ине. Ns подл. Подп. и дата Взам. ине. № Ине. № дубл. Подп. и дата
<6 о
Примечание - Установка величины напряжения производится плавным вращением регуляторов «ГРУБО» и «ТОЧНО» на лицевой панели ИОН с одновременным наблюдением за показаниями мультиметра PV1. После задания требуемого напряжения выждать завершения переходных процессов в течение не менее 1 мин;
-
22) на программной панели установить переключатель «Входное реле» в положение «Вкл»;
-
23) измеренное мультиметром PV1 значение входного напряжения Un с точностью не менее шести значащих цифр ввести в окно «Вх. напряжение, В» на программной панели;
-
24) на программной панели последовательно нажать кнопки «Пуск» и «Протокол»;
-
25) в появившемся окне проверить результат измерений и закрыть окно протокола;
-
26) поочередно устанавливая на входах мезонина для проверяемого диапазона (см. действие 19)) в соответствии с таблицей 5.3 остальные значения входного напряжения, выполнить для них действия 21) - 25).
Примечание - Значения входного напряжения устанавливать с точностью не хуже ± 5 % от номинального;
|
Изм. |
Лист |
Ns докум. |
Подп. |
Дата |
ФТКС.468266.062РЭ
Лист
27
27) изменить полярность входного напряжения. Для этого необходимо:
-
— штепсель «1» кабеля К4 подключить к гнезду «-» «ВЫХ2» на ИОН,
-
— штепсель «2» кабеля К4 подключить к гнезду «+» «ВЫХ2» на ИОН;
выполнить действия 21) - 26) для отрицательных
напряжений (см. таблицу 5.3);
вернуть исходную полярность входных
необходимо:
-
— штепсель «1» кабеля
-
— штепсель «2» кабеля выбирая в действии 19) методике действий 20) измерений мезонина;
28)
29)
30)
31)
значений входных
напряжений мезонина.
к гнезду «+» «ВЫХ2» к гнезду «-» «ВЫХ2»
Для этого
на ИОН, на ИОН;
К4 подключить
К4 подключить следующий проверяемый диапазон измерений по
■ 29) провести проверку остальных диапазонов
выйти из программы, выключить питание приборов, носителя мезонинов и ПЭВМ, отключить приборы и остальные принадлежности.
Результаты поверки считать положительными, если:
1) Значения основной относительной погрешности измерений мгновенных и
значений напряжения во всех диапазонах не находились в пределах, %:
+
О •
0,015*|(Um/Ux
превысили допустимых значений
для
диапазона
от минус 10
Ине. Ns подл. Подп. и дата Взам. ине. № Ине. № дубл. Подп. и дата
где Um
Ux
2)
± [0,030
плюс 10 В;
± [0,030
плюс 1 В;
± [0,060
плюс 0,1В,
-
- значение верхнего предела диапазона,
-
- измеренное значение.
По каждому измерению для всех каналов мезонина в протоколе
до
0,015*1(Um/Ux
0,030*|(Um/Ux
для
для
диапазона
диапазона
от минус 1
от минус 0,1
до
до
испытаний получен результат - норма.
5.6.3.2 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)
Идентификация ПО мезонина осуществляется проверкой идентификационных данных (признаков) компонентов ПО, отнесенных к метрологически значимым -библиотеки математических преобразований
Для проверки контрольной идентификатора ПО) необходимо на меню «Справка о программе».
суммы панели
unmn8i math.dll.
исполняемого кода (цифрового носителя мезонинов выбрать пункт
информацию об идентификационном признаке
В появившемся окне наблюдать
(контрольной сумме) файлов, являющихся метрологически значимыми частями ПО. Фактическая (рассчитанная при запуске) контрольная сумма должна совпадать с эталонной контрольной суммой, приведенной в паспорте на мезонин.
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
ФТКС.468266.062РЭ
Лист
5.7 Обработка результатов измерений
-
5.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений».
-
5.7.2 Результаты измерений заносятся в файл протокола (значения погрешностей подсчитываются автоматически) , содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.
5.8 Оформление результатов поверки
Инв. Ns подл. Подп. и дата Взам. ине. Ns Ине. Ns дубл. Подл, и дата
<о
<О О
О)
-
5.8.1 Для каждой измеряемой величины в протоколе указываются:
-
1) результат измерения величины;
-
2) значение погрешности измерения, рассчитанное в результате обработки результатов измерений;
-
3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;
-
4) результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.
Примечание - Обозначения, принятые в протоколе проверок, приведены в приложении Е.
-
5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на мезонин выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение мезонина запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
ФТКС. 468266.062РЭ
Лист
29
Форма 2а
ГОСТ 2.104
Копировал
Формат А4
