Методика поверки «ГСИ.АНАЛИЗАТОР ХАРАКТЕРИСТИК ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ "СПЕКТР - 07"» (ТКНЮ.411618.001Д1)

Заместитель директора ГЦИ СИ

СОДЕРЖАНИЕ

Введение

• 1. Операции поверки

• 2. Средства поверки

• 3. Требования к квалификации поверителей

• 4. Требования безопасности

• 5. Условия поверки и подготовки к ней

• 6. Проведение поверки

6.1. Внешний осмотр

• 6.2 Определение метрологических характеристик

• 7. Оформление результатов поверки



ю

£

£

СО

X X я’

со’

X

X

X

Л

со

00

X

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на анализаторы характеристик электрических сигналов "Спектр - 07" и устанавливает периодичность, объем и порядок их первичной и периодических поверок.

Методика поверки составлена на основании следующих документов:

МИ2526-99 "ГСИ. Нормативные документы на методики поверки средств измерений. Основные положения";

ГОСТ 14014-91 "Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний"

В дополнение к настоящей методике при проведении поверки надлежит пользоваться Руководством по эксплуатации на анализаторы характеристик электрических сигналов "Спектр-07" ТКНЮ.411618.001РЭ (далее - РЭ), где изложены правила и порядок обслуживания анализатора Спектр - 07.

Первичная поверка анализатора "Спектр - 07" проводится во время приемо-сдаточных испытаний.

Периодическая поверка проводится территориальными органами Госстандарта.

Рекомендуемая периодичность поверки анализатора "Спектр - 07" - 1 раз в 2 года.

Таблица 2

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1 При выполнении операции поверки анализатора "Спектр - 07" должны соблюдаться требования технической безопасности, регламентированные:

• - Руководством по эксплуатации анализатора характеристик электрических сигналов "Спектр-07" ТКНЮ.411618.001РЭ;

• - Всеми действующими в данном метрологическом органе инструкциями по технике безопасности для конкретного рабочего места.



5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКЕ К НЕЙ

• 5.1 При выполнении операции поверки анализатора "Спектр - 07" должны соблюдаться

  следующие условия:

  температура окружающей среды.........................(20±5)°С

  относительная влажность воздуха........................(30ч-80)%

  атмосферное давление......................................(100±4)кПа

• 5.2 Подготовка анализатора "Спектр - 07" к поверке осуществляется в соответствии с указаниями раздела 7 ТКНЮ.411618.001РЭ.

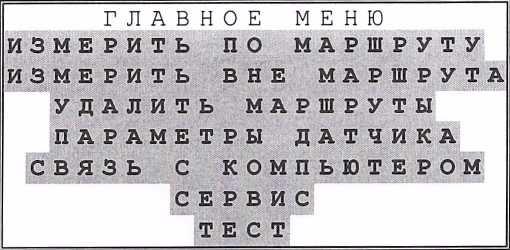

• 5.3 Перед проведением поверки по п.п.6.2.1, 6.2.4, 6.2.5, 6.2.6 в пункте меню прибора "ПАРАМЕТРЫ ДАТЧИКА" в соответствии с п.8.3.1 ТКНЮ.411618.001РЭ ввести следующие параметры:

• - значение          - 1;

• - размерность     - мВ/g;

-питание           - нет.

• 5.4 Подготовка средств измерений, указанных в таблице 2, производится согласно их руководствам по эксплуатации.

• 5.5 Перед началом операции поверки необходимо осуществить контроль параметров условий, указанных в п.5.1. Отклонение контролируемых параметров за пределы установленных норм недопустимо.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1 Внешний осмотр

• 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие анализатора "Спектр - 07" следующим требованиям:

  						Лист
  					ТКНЮ.411618.001Д1
  Изм	Лист	№ документа	Подпись	Дата		5

• 6.1.1.1 Анализатор должен соответствовать заводскому номеру и комплекту поставки (включая эксплуатационную документацию), указанным в паспорте ТКНЮ.411618.001ПС.

• 6.1.1.2 Механические и электрические повреждения на анализаторе и кабелях связи с ПЭВМ должны отсутствовать.

• 6.1.1.3 Закрепительные клейма (пломбы) ОТК не должны иметь нарушений. Нанесенные надписи и обозначения должны быть четкими, хорошо читаемыми.

• 6.1.1.4 Результаты внешнего осмотра анализатора считаются положительными, если при поверке подтверждается его соответствие требованиям п.п.6.1.1.1-6.1.1.3.

• 6.2 Определение метрологических характеристик

• 6.2.1 Проверка динамического диапазона входного сигнала, диапазона частот входного сигнала и основной приведенной погрешности измерения СКЗ спектральных составляющих.

• 6.2.1.1 Собрать схему для проверки в соответствии с рисунком 1. Включить генератор сигналов типа ГЗ-122 и с помощью вольтметра типа В7-43 и частотомера типа ЧЗ-47А установить на его выходе напряжение Ubx=2,0 В (СКЗ) (126 дБ), частоту F 1=0,125 Гц. На приборе установить следующие параметры анализа спектра входного сигнала:

Фильтр                      - выкл;

Полоса анализа                - 200 Гц;

Количество линий             - 1600;

Количество усреднений

Коэффициент усиления

Размерность

Тип шкалы                  - лин;

Частотомер

43-47А

где Umax=2,0 В - максимальное значение СКЗ спектральной составляющей.

Результаты вычислений занести в таблицу 3.

6.2.1.8 Прибор считается выдержавшим испытание, если максимальное значение основной приведенной погрешности у,.

^г                             / kj max

• 6.2.2 Проверка неравномерности АЧХ прибора.

• 6.2.2.1 Проверка неравномерности АЧХ совмещается с проверкой по п.6.2.1.

• 6.2.2.2 По результатам измерений спектральных составляющих на частотах Fl, F2, F3 при U=2,0 В (таблица 3) определить максимальное Ucp.kj max и минимальное Ucp.kj min значения.

• 6.2.2.3 Неравномерность АЧХ оценить по формуле:

е __П1 и_ср|у_тах

S = 201g-—---,дБ.

С cp.kj min

• 6.2.2.4 Прибор считается выдержавшим испытание, если 5<1,5дБ.

• 6.2.3 Проверка основной приведенной погрешности измерения СКЗ спектральных составляющих входного сигнала (с усилителем заряда).

• 6.2.3.1 Собрать схему для проверки в соответствии с рисунком 2.

  Г енератор сигналов ГЗ-122



  Вольтметр

  В7-43

  Вольтметр В7-46

  6.2.3.2 В пункте меню значения: Чувствительность:

  О-d

  Частотомер

  43-47А

  С - конденсатор К10-43 1000 пФ ± 1%

  Рисунок 2

  прибора «ПАРАМЕТРЫ ДАТЧИКА» установить следующие Значение

  -1,0;

  Размерность - пКл/g ;

  Выбрать команду «СОХРАНИТЬ» и нажать клавишу «ВВОД».

  6.2.3.3 Включить генератор сигналов типа ГЗ-122 и с помощью вольтметра типа В7-43 и частотомера типа ЧЗ-47А установить на его выходе напряжение U=2,0 В (СКЗ) и частоту F=4 Гц. На приборе установить следующие параметры анализа спектра входного сигнала:

  Фильтр	- выкл;
  Полоса анализа	- 200 Гц;
  Количество линий	- 1600;
  Количество усреднений	-1;
  Коэффициент усиления	-1;
  Размерность	-В;

  Изм	Лист	№ документа	Подпись	Дата

  ТКНЮ.411618.001 Д1

  Лист

Спектр-07

Вход

Тип шкалы                  - лин;

• 6.2.3.4     Произвести измерение СКЗ спектральной составляющей с частотой F 1=4 Гц. Измерение повторить три раза. Результаты измерений занести в таблицу 4.

• 6.2.3.5 На приборе установить следующие параметры анализа спектра входного сигнала:

  Фильтр                      - выкл;

  Полоса анализа                - 200 Гц;

  Количество линий             -

  Количество усреднений

  Коэффициент усиления

  Размерность

  Тип шкалы                  - лин;

• 6.2.3.6     Установить на выходе генератора ГЗ-122 напряжение 2,ОТО'³ В (СКЗ). Произвести измерение СКЗ спектральной составляющей с частотой F 1=4,0 Гц. Измерение повторить три раза. Результаты измерений занести в таблицу 4.

• 6.2.3.7 На приборе установить следующие параметры анализа спектра входного сигнала:

Фильтр

Полоса анализа

Количество линий

Количество усреднений Коэффициент усиления Размерность

Тип шкалы

• 6.2.3.8 Аналогично п.п. 6.2.3.3, 6.2.3.4, 6.2.3.5, 6.2.3.6 произвести измерения для входных сигналов с частотами F2= 12800 Гц и F3=25600 Гц. Результаты измерений занести в таблицу 3. СКЗ напряжения U вх для частот F2 и F3 контролировать по вольтметру В7-46.

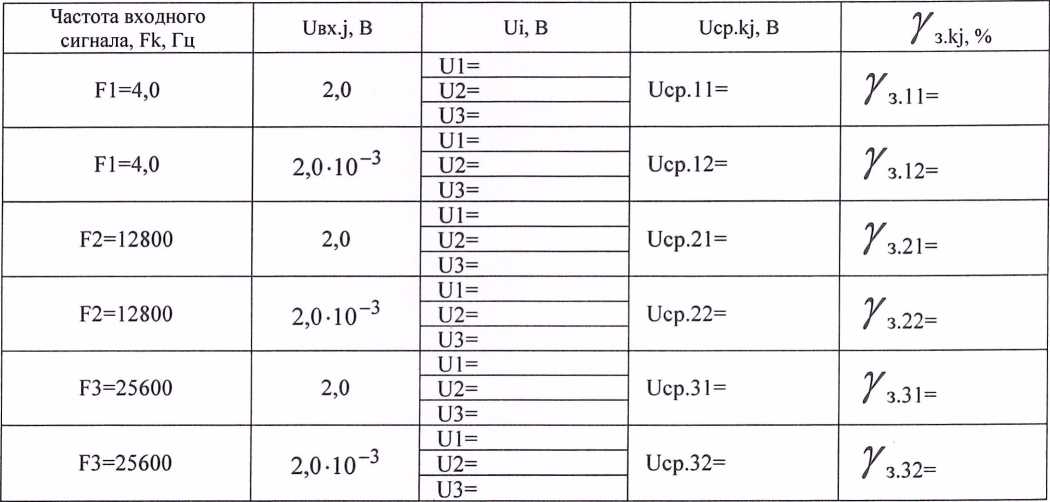

  Таблица 4.

  Частота входного сигнала, Fk, Гц	Uex.j, В	Ui, В	Ucp.kj, В	Хз-kj, %
  F 1=4,0	2,0	Ul= U2= U3=	Ucp.ll=	Гз.П-
  F 1=4,0	2,0-10"3	Ul= U2= U3=	Ucp.l2=	/з.12=
  F2=12800	2,0	Ul= U2= U3=	Ucp.21=	/з.21 =
  F2=12800	2,0-10“3	Ul= U2= U3=	Ucp.22=	Y3.22=
  F3=25600	2,0	Ul = U2= U3=	Ucp.31 =	Уз.3\=
  F3=25600	2,0-10~3	Ul= U2= U3=	Ucp.32=	У з.32=

• 6.2.3.9 По результатам измерений для каждой из частот (таблица 4) вычислить:

Ucp.ki=-ZUi,                               (⁴)

ⁿi-l

где п - число измерений;

• 6.2.3.10 Вычислить значения основной приведенной погрешности по формуле:

Y,Jg = ^UcPfr^UBXj-100.%,                          (5)

и max

где Umax=2,0 В - максимальное значение СКЗ спектральной составляющей

Результаты вычислений занести в таблицу 4.

• 6.2.3.11 Прибор считается выдержавшим испытание, если максимальное значение

  < 5%.

основной приведенной погрешности у , / 3.kj max

• 6.2.4 Проверка динамического диапазона спектрального анализа входного сигнала.

• 6.2.4.1 Собрать схему для проверки в соответствии с рисунком 3 Включить генератор сигналов типа ГЗ-122 и с помощью вольтметра типа В7-46 и частотомера типа ЧЗ-47А установить на его выходе напряжение U=2,0 В (СКЗ) и частотой F=32 Гц.

На приборе установить следующие параметры измерения спектра входного сигнала:

Фильтр

Полоса анализа

Количество линий

Количество усреднений

Коэффициент усиления

Размерность

Тип шкалы

Произвести измерение СКЗ спектральной составляющей с частотой F 1=32 Гц. Измерения повторить три раза. Результаты измерений занести в таблицу 5.

Рисунок 3

• 6.2.4.2 Установить на выходе генератора ГЗ-122 напряжение 2,0 • 10^-4 В (СКЗ) частотой Fl=32 Гц. Произвести измерение СКЗ спектральной составляющей с частотой Fl=32 Гц. Измерения повторить три раза. Результаты измерений занести в таблицу 5.

• 6.2.4.3 Аналогично п.п.6.2.4.1, 6.2.4.2 произвести измерения для частот F2=12800 Гц и F3=25600 Гц. Результаты измерений занести в таблицу 5.

• 6.2.4.4 По результатам измерений для каждой из частот вычислить:

, п

(6)

п - число измерений;

Результаты вычислений занести в таблицу 5.

• 6.2.4.5 Вычислить значение основной приведенной погрешности по формуле:

  § о с £

  CQ X S

  Изм	Лист	№ документа	Подпись	Дата

  ТКНЮ.411618.001 Д1

  Лист

_ ^Ucp.kj ^UBx.j Y kj ~ _T у           ' 100, /о,

U max

где Umax=2,0 В максимальное значение СКЗ спектральной составляющей.

Результаты вычислений занести в таблицу 5.

Таблица 5.

• 6.2.4.6 Прибор считается выдержавшим испытания, если значение основной приведенной погрешности Ykj при постоянном усилении и изменении входного сигнала на 80 дБ от Umax=2.0 В не превышает Y доп.

• 6.2.5 Проверка параметров фильтров.

• 6.2.5.1 Собрать схему для проверки в соответствии с рисунком 3 Включить генератор сигналов типа ГЗ-122 и с помощью вольтметра типа В7-46 и частотомера типа ЧЗ-47А установить на выходе генератора напряжение U=2,0 В (СКЗ) , частоту F=160 Гц. На приборе установить следующие параметры измерения спектральных составляющих входного сигнала:

  Фильтр	- окт/3;
  Средняя частота	- 800 Гц;
  Полоса анализа	- 6400 Гц;
  Количество линий	- 1600;
  Количество усреднений	-1;
  Коэффициент усиления	-1;
  Размерность	-В;
  Тип шкалы	- лин;
  6.2.5.2 Для контрольных частот каждого из фильтров, представленных в таблицах 6, 7,

произвести измерение СКЗ спектральных составляющих входного сигнала Ui, частота которых соответствует частоте первой гармоники входного сигнала. Результаты измерений занести в таблицы 6, 7. Для каждого фильтра параметры прибора «Фильтр», «Средняя частота» и «Полоса анализа» устанавливать в соответствии с таблицами 6,7.

Примечание - Частоты Fi, представленные в таблицах 6, 7 совпадают с частотной сеткой прибора и являются ближайшими к частотам, установленным ГОСТ 17168-82.

Таблица 6.

• 6.2.5.5 Вычислить затухание фильтров на частотах, представленных в таблице 6 по формуле:

<p = 201g—,дБ,                                   (8)

U max

где Umax=2,0 В - максимальное значение СКЗ спектральной составляющей.

• 6.2.5.6 Прибор считается выдержавшим испытание, если затухание фильтров на частотах Fi, указанных в таблице 6, находится в пределах нормированных значений.

• 6.2.6 Проверка основной приведенной погрешности анализа спектра огибающей входного сигнала.

• 6.2.6.1 Собрать схему для проверки в соответствии с рисунком 4 Включить генератор ГЗ-122, с помощью вольтметра В7-46 и частотомера ЧЗ-47А установить на его выходе сигнал с частотой F1=800 Гц и напряжением U=2,0 В (СКЗ).

• 6.2.6.2 На приборе установить следующие параметры анализа спектра огибающей входного сигнала:

  Фильтр	- окт/3;
  Средняя частота	- 800 Гц;
  Полоса анализа	- 200 Гц;
  Количество линий	- 1600;
  Количество усреднений	-1;
  Коэффициент усиления	-1;
  Размерность	-В;
  Тип шкалы	- лин;

  						Лист
  					ТКНЮ.411618.001Д1	12
  Изм	Лист	№ документа	Подпись	Дата

Генератор сигналов ГЗ-122

Частотомер

43-47А

Генератор импульсов Г5-75

Лист
