ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

Согласовано:

Государственная система обеспечения единства измерений

Приборы для отбора проб воздуха

ПА-20М, ПА-40М, ПА-300М

Методика поверки

МП 65-221-2010

с изменением № 1

Екатеринбург 2016 '

Предисловие

  • 1. Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП “УНИИМ”)

  • 2. Исполнитель: Тюрнина А.Е. ведущий инженер ФГУП «УНИИМ».

  • 3. Утверждена ФГУП “УНИИМ” «12» октября 2010 г.

  • 4. Издание с Изменением № 1, утвержденным 28 октября 2016 г.

Содержание

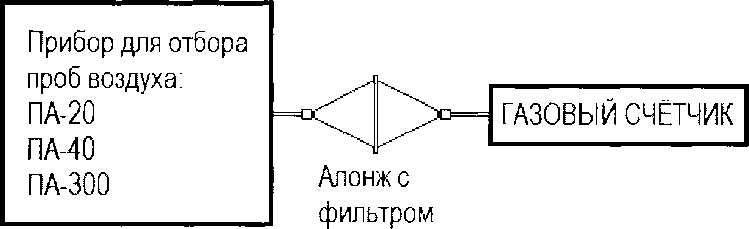

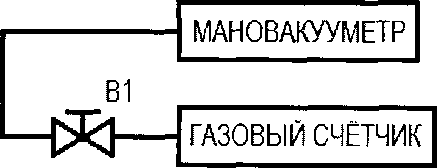

Приложение А Схемы подключения приборов при поверке

Т 88.5

Государственная система обеспечения единства измерений

Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М Методика поверки

МП 65-221-2010 с изменением № 1

Введена с 12.10.2010 г.

1 Область применения

Настоящий документ распространяется па приборы для отбора проб воздуха ПА-20М,   ПА-40М,   ПА-300М (далее - приборы) по

ТУ 4215-008-39906142-2010, предназначенные для измерения заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - один год.

2 Нормативные ссылки
  • 2.1 В настоящей методике использованы ссылки на следующие

нормативные документы:

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия.

Приказ Минпромторга России № 1815 от 02 июля 2015 г. Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке.

(Измененная редакция, Изм. № 1).

3 Операции поверки
  • 3.1 При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Проверка электрического сопротивления изоляции цепей сетевого питания

8.3

+

+

Проверка герметичности газовых каналов

8.4

+

+

Определение относительной погрешности таймера и дискретности задания времени отбора пробы

8.5

+

+

Определение основной приведенной погрешности приборов с ротаметрами

8.6

+

+

Определение основной относительной погрешности приборов с датчиками расхода

8.6

+

+

  • 3.2 Если при выполнении хотя бы одной из операций по 3.1 будет установлено несоответствие прибора установленным требованиям, прибор бракуют.

4 Средства поверки
  • 4.1 При проведении поверки должны быть применены средства поверки и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки и вспомогательное оборудование приборов

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

1

2

8.6

Эталон единицы расхода газа в диапазоне значений от 0,02 до 0,6 м3/ч (Счетчик газовый ГСБ-400). Класс точности 1.

8.6

Эталон единицы расхода газа в диапазоне значений от 0,06 до 10,0 м3/ч (Счетчик газа BK-G6). Относительная погрешность ±1,5 %.

Продолжение таблицы 2

1

2

7.1, 8.6

Барометр-анероид М-67. Диапазон измерения (610-790) мм рт. ст. Абсолютная погрешность ±0,8 мм рт. ст.

8.4, 8,6

Мановакуумметр МВП-2,5. Диапазон измерения от минус 1 до плюс 2,5 кгс/см2, класс точности 0,05.

8.3

Мегаомметр Ml 102/1. Выходное напряжение 500 В.

Диапазон измерения (0-200) МОм, к.т. 1.

8.4, 8.5, 8.6

Электросекундомер СЭЦ-10000 Щ. Диапазон измерения (0,01-10000) с, погрешность измерения ± (0,03-0,05) с.

7.1, 8.6

Прибор ТКА-ПКМ, диапазон измерений относительной влажности (10-98)%, погрешность ± 5 %, диапазон измерений температуры (0-50) °C, погрешность ± 0,5°С.

(Измененная редакция, Изм. № 1).

  • 4.2 Средства поверки должны иметь действующие свидетельства о поверке или сертификаты о калибровке.

4.3Допускается применять другие средства поверки, которые по своим характеристикам удовлетворяют требованиям настоящей методики.

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные в руководстве по эксплуатации на прибор и эксплуатационной документации на средства поверки, а также в «Правилах техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором и Госгортехнадзором.

6 Требования к квалификации поверителя
  • 6.1 К проведению поверки допускают лиц, изучивших руководство по эксплуатации на поверяемый прибор, эксплуатационную документацию на средства поверки, настоящую методику и прошедших обучение в качестве поверителей средств измерений теплотехнических величин.

7 Условия поверки и подготовка к ней
  • 7.1 При проведении поверки должны быть соблюдены следующие нормальные условия:

-температура окружающего воздуха, °C

20±5

80

84 - 106,7

220

  • - относительная влажность окружающего воздуха при температуре 25 °C, %, не более

  • - атмосферное давление, кПа

-напряжение питания сети переменного тока с частотой (50 ±1) Гц, В

  • 7.2 Приборы перед поверкой должны находиться в условиях по 7.1 не менее 30 мин.

  • 7.3  Перед проведением поверки должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации приборов и в эксплуатационной документации на средства поверки.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверяют:

  • - комплектность прибора в соответствии с руководством по эксплуатации,

  • - отсутствие повреждений и дефектов, препятствующих применению прибора,

  • - наличие маркировки и четких обозначений.

  • 8.1.2 Разукомплектованный, имеющий дефекты и отсутствие маркировки прибор к дальнейшей поверке не допускается.

  • 8.2 Опробование

    • 8.2.1 При опробовании проверяют:

  • - четкость работы органов управления;

  • - функционирование прибора в режимах, указанных в руководстве.

  • 8.3 Проверка электрического сопротивления изоляции цепей сетевого питания

    • 8.3.1 Электрическое сопротивление изоляции проверяют с помощью мегаомметра с напряжением 1000 В между любым крепежным винтом корпуса прибора и соединенными между собой контактами вилки сетевого шнура (сетевого адаптера).

    • 8.3.2 Сопротивление изоляции должно быть не менее 40 МОм.

  • 8.4 Проверка герметичности газовых каналов

    • 8.4.1 Проверка герметичности газовых каналов приборов ПА-300М-1, ПА-300М-2 , ПА-300М-3

      • 8.4.1.1 Проверку герметичности каналов 1(2) проводить в следующем порядке:

  • - включить прибор в режим отбора проб;

  • - установить заглушки на 1 и 2 каналы;

  • - включить электросекундомер.

  • 8.4.1.2 Каналы герметичны, если отсутствует счет объема на цифровом индикаторе объема по истечении 1 мин.

  • 8.4.1.3  Проверку герметичности каналов с расходом (0,2-1) л/мин , (1-3) л/мин, (1-20) л/мин проводить в следующем порядке:

  • - на каналы 1,2 испытуемого прибора установить заглушки;

  • - включить прибор, к испытываемому каналу подключить мановакуумметр;

полностью открыть регулировочный вентиль расхода канала, зафиксировать на мановакуумметре значение создаваемого разрежения, которое должно составлять не менее 2,5 кПа;

  • - регулятор расхода закрыть, включить электросекундомер и выключить прибор, по изменению давления на мановакуумметре определить негерметичность (натекание). Натекание не должно превышать 0,5 кПа за 2 мин.

8 .4.2 Проверка герметичности канала прибора ПА-20М-1 .

  • 8.4.2.1 Проверку герметичности канала проводить в следующем порядке:

  • - отвинтить переднюю панель прибора;

  • - отключить трубку от насоса проверяемого канала и подключить двух ходовой кран к насосу и проверяемому каналу;

  • - к входному штуцеру канала подключить мановакууметр.

  • 8.4.2.2 Открыть кран и включить прибор, зафиксировать разрежение, которое должно быть не менее 2,5 кПа. Закрыть кран, выключить прибор, включить электросекундомер и по изменению разряжения на мановакуумметре определить негерметичность (натекание). Натекание не должно превышать 0,5кПа за 2 мин.

  • 8.4.3 Проверка герметичности канала прибора ПА-20М-3

  • 8.4.3.1 Проверку герметичности канала проводить в следующем порядке:

  • - включить прибор в режим отбора проб;

  • - установить заглушку на канал;

  • - включить электросекундомер.

  • 8.4.3.2 Канал герметичен, если отсутствует счет объема на цифровом индикаторе объема.

  • 8.4.4 Проверка герметичности газового канала прибора ПА-20М-4.

  • 8.4.4.1 Проверку герметичности канала проводить в следующем порядке:

  • - к входному штуцеру прибора подключить мановакуумметр, полностью открыть регулировочный винт расхода канала, зафиксировать на мановакуумметре значение создаваемого разрежения, которое должно составлять не менее 2,5 кПа;

  • -  закрыть винт расхода канала, выключить прибор и включить электросекундомер;

  • 8.4.4.2  По изменению давления на мановакуумметре определить негерметичность (натекание). Натекание не должно превышать 0,5 кПа за 2 мин.

  • 8.4.5 Проверка герметичности каналов приборов ПА-40М-2 .

  • 8.4.5.1 Проверку герметичности каналов проводить в следующем порядке:

  • - включить прибор в режим отбора проб;

  • - установить заглушки на 1 и 2 каналы;

  • - включить электросекундомер.

  • 8.4.5.2 Каналы герметичны, если отсутствует счет объема на цифровом индикаторе объема по истечении 1 мин.

  • 8.4.6 Проверка герметичности каналов ПА-40М-1, ПА-40М-3.

  • 8.4.6.1 Проверку герметичности каналов с расходом (1-20) л/мин проводить

в следующем порядке:

  • - к каналу 1(2) подключить мановакуумметр, а канал 2(1) заглушить;

  • - полностью открыть регулировочный вентиль канала 1(2);

  • - включить 1(2) каналы;

полностью закрыть регулировочный вентиль расхода канала, зафиксировать на мановакуумметре значение создаваемого разряжения, которое должно составлять не менее 2,5 кПа;

  • - регулятор расхода закрыть, включить электросекундомер и выключить прибор, по изменению давления на мановакуумметре определить негерметичность (натекание). Натекание не должно превышать 0,5 кПа за 2 мин.

  • 8.4.6.2 Проверку герметичности каналов с расходом (0,2-1) л/мин , (1-3) л/мин проводить в следующем порядке:

  • - к штуцеру проверяемого канала подключить мановакуумметр;

  • - полностью закрыть вентиль расхода канала;

  • - включить канал, и осторожно открывая регулировочный вентиль, установить разрежение на мановакуумметре не менее 2,5 кПа;

  • - закрыть вентиль и включить электросекундомер.

  • 8.4.6.3  По изменению давления на мановакуумметре определить негерметичность (натекание). Натекание не должно превышать 0,5 кПа за 2мин.

8.5 Определение относительной погрешности таймера и дискретности задания времени отбора пробы

  • 8.5.1 Определение относительной погрешности таймера производят с помощью электросекундомера при интервалах времени 2, 6, 30 мин.

  • 8.5.2 Задают время отбора, включают любой канал прибора и одновременно включают электросекундомер. После автоматического отключения прибора выключают электросекундомер. Каждое измерение выполняют не менее 3 раз.

  • 8.5.3 Относительную погрешность таймера рассчитывают по формуле

    — xlOO%,

    (8-1)

где Tj - i-интервал времени, заданный таймером, мин;

тс ij - i-интервал, зарегистрированный электросекундомером при j-измерении, мин.

  • 8.5.4 Результаты считают положительными, если относительная погрешность таймера находится в интервале ±1% при задании времени до 2 мин включительно и в интервале ± 0,5 % - при времени свыше 2 мин.

  • 8.6 Определение основной погрешности при измерении объема

  • 8.6.1  Определение основной погрешности при измерении объема проводится с помощью газового счетчика и электросекундомера.

  • 8.6.2 Определение основной погрешности проводится при расходах и времени, указанных в таблицах 3,4.

Таблица 3 - Значения расхода, времени и сопротивления ПА-20М, ПАЛОМ

Диапазоны расхода, л/мин

Значения расхода,

при которых определяется основная погрешность, л/мин

Время, мин, не менее

Сопротивление на входе канала, кПа, не менее

ПА-20М

ПАЛОМ

1

3

3-1

3-2

4

1

2

3

3-1

3-2

0,2-1,0

-

-

-

-

0,3

-

0,3

0,3

0,3

5

2,5

0,4

0,4

0,4

0,4

0,6

0,6

0,6

0,6

0,8

0,8

0,8

0,8

1,0

1,0

1,0

1,0

0,5-2,0

-

-

-

0,5

-

-

-

-

-

1,0

60

2,5

2,0

1-3

-

-

-

-

-

-

-

1

1

1

2

2

2

5

2,5

3

3

3

1-20

-

-

-

-

-

1

1

-

-

5

Фильтр

5

5

АФА-ВП-20

10

10

15

15

20

20

5-100

10

20

15

20

-

-

20

-

20

-

5

Фильтр

15

25

20

40

25

25

АФА-ВП-20

20

30

60

30

30

80

100

(Измененная редакция, Изм. № 1).

Таблица 4 - Значения расхода, времени и сопротивления ПА-300М

Диапазоны расхода, л/мин

Значения расхода, при которых определяется основная погрешность, л/мин

Время, мин, не менее

Сопротивление на входе канала, кПа, не менее

ПА-300М

1

1-1

1-2

2

3

0,2-1,0

-

-

-

0,3; 0,4; 0,6;

0,8; 1,0

5

2,5

1-20

-

-

-

1, 5, 10, 15, 20

-

5

фильтр

АФА-ВП-20

60-100

60,80,

100

60,80,

100

60,80,

100

60,80,100

-

10

фильтр

АФА-ВП-20

100-200

-

-

-

-

100, 130,

160

10

фильтр

АФА-ВП-20

(Измененная редакция, Изм. № 1).

  • 8.6.3 Для определения основной приведенной погрешности приборов с ротаметрами (у) собирают схему согласно рисунку А. 1.

  • 8.6.3.1 Включают и настраивают прибор на требуемый расход в соответствии с руководством по эксплуатации. На таймере устанавливают время отбора 5(60) мин. Выполняют измерения с помощью прибора и газового счетчика 3 раза.

  • 8.6.3.2 Вращением вентиля ВН установить разрежение 2,5 кПа по вакуумметру ВО1. При необходимости произвести подстройку расхода. При помощи газового счетчика измерить объем газа.

  • 8.6.3.3 Основную приведенную погрешность (уу) j-измерения прибора при i-расходе рассчитывают по формуле

где Уш - объем газа прошедшего через прибор, рассчитываемый по формуле

Vni = Qi

Р-293

101325 • (273 +1)

где Qi - расход воздуха, заданный по ротаметру на проверяемом канале в i-й точке диапазона расхода, л/мин;

т - время, установленное таймером, мин;

Р - атмосферное давление, Па;

t - температура окружающей среды, °C;

Кг - объем воздуха, зарегистрированный газовым счетчиком, приведенный к нормальным условиям, л;

Qb - верхний предел диапазона расхода канала прибора, л/мин.

  • 8.6.4 Результаты считают положительными, если основная приведенная погрешность j-измерения прибора при i-расходе находится в интервале ± 5%.

  • 8.6.5 Для определения основной относительной погрешности приборов с датчиками расхода (15 -200) л/мин собирают схему согласно рисунку А.2.

  • 8.6.5.1 Включают прибор и устанавливают необходимое время отбора в соответствии с руководством по эксплуатации прибора.

  • 8.6.5.2 Включают прибор в соответствии с руководством по эксплуатации. Выполняют измерения с помощью прибора и газового счетчика при расходах и времени, установленных в таблицах 3,4.

Измерения при каждом расходе выполняют не менее 3 раз.

  • 8.6.5.3 Рассчитывают основную относительную погрешность j-измерения прибора при i-расходе (5Д по формуле

Vni - Vrij

= ----------------- х100%.                     (8.4)

Vrij

  • 8.6.6 Результат считают положительным, если основная относительная погрешность j-измерения прибора при i-расходе находится в интервале ± 5 %.

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносят в протокол произвольной формы, который хранят в организации, проводившей поверку.

  • 9.2 Прибор, удовлетворяющий требованиям настоящей методики, признают пригодным к применению.

  • 9.3 При положительных результатах первичной поверки в руководстве по эксплуатации на прибор производится отметка о поверке с указанием даты поверки и подписи поверителя. При положительных результатах периодической поверки выдается свидетельство о поверке по форме приказа Минпромторга России № 1815 от 02.07.2015 г. Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации.

  • 9.4 При отрицательных результатах поверки прибор в обращение не

допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России №  1815 от

02.07.2015 г. с указанием причин, в руководстве по эксплуатации указывают: «К применению не пригоден, подлежит ремонту».

(Измененная редакция, Изм. № 1).

Ведущий инженер ФГУП «УНИИМ»

А.Е. Тюрнина

Приложение А

Схемы подключения приборов при поверке

V

V  V  V

J LfJ l_iJ LyJ

1        1       1

■       i       ■

1 1 1

1 1 1

1 1 1

Вентиль

Рисунок А.1 - Схема определения основной погрешности приборов с ротаметрами

АФА-ВП-20

Рисунок А.2 - Схема определения основной погрешности приборов с датчиками расхода

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
