СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора

по производственной метрологии

КОМПЛЕКСЫ ПРОГРАММНО-ТЕХНИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ПАРАМЕТРОВ ВЫСОКОЧАСТОТНОГО ОБОРУДОВАНИЯ В ЭЛЕКТРОЭНЕРГЕТИКЕ РЕТОМ™-ВЧ

Методика поверки

БРГА.441322.047-02 МП

Москва 2017 г.

1 Вводная часть
  • 1.1 Настоящая методика поверки распространяется на комплексы программнотехнические измерительные параметров высокочастотного оборудования в электроэнергетике РЕТОМ -ВЧ (далее - комплексы), производства ООО «НПП «Динамика», и устанавливает методы и средства их первичной и периодической поверки.

  • 1.2 Комплексы состоят из следующих составных частей:

  • - устройства РЕТОМ™-ВЧ/64 (далее -устройство или РЕТОМ-ВЧ/64);

  • - тестера высокочастотного ВЧТ-25М (далее - тестер или ВЧТ-25М);

  • - магазина затуханий ВЧА-75М (далее - магазин затуханий или ВЧА-75М);

  • - магазина RC ВЧР-64 (далее - магазин RC или ВЧР-64).

Поверка комплексов сводится к поверке указанных составных частей.

  • 1.3 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта.

  • 1.4 Периодическая поверка проводится в процессе эксплуатации и хранения.

  • 1.5 Форма протокола поверки комплексов приведена в приложении Б.

  • 1.6 Далее по тексту применяется только термин «поверка», под которым подразумевается поверка или калибровка.

  • 1.7 Межповерочный интервал- 4 года.

2 Операции поверки

Поверка комплексов должна проводиться в объеме и последовательности, указанных в таблице 1.

Таблица 1

Наименование операции

Обязательность проведения при поверке

Номера пунктов методов поверки

первичной*

периодической

Внешний осмотр

+

+

8.1

Проверка сопротивления защитного соединения

+

+

8.2

Проверка электрического сопротивления изоляции

+

+

8.3

Проверка электрической прочности изоляции

+

-

8.4

Подтверждение соответствия программного обеспечения

+

+

8.5

Проверка нормируемых метрологических характеристик магазина затуханий ВЧА-75М

+

+

8.6

Проверка нормируемых метрологических характеристик тестера высокочастотного ВЧТ-25М

+

+

8.7

Проверка нормируемых метрологических характеристик устройства РЕТОМ-ВЧ/64

+

+

8.8

Проверка нормируемых метрологических характеристик магазина RC ВЧР-64

+

+

8.9

Примечание: * - При выпуске из производства и после ремонта.

3 Средства поверки

3.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

1

Внешний осмотр

8.1

Визуально

2

Проверка сопротивления защитного соединения

8.2

Миллиомметр Е6-25.

Предел измерения сопротивления 200 мОм, погрешность ± (0,03% * Хизм. + 0,015 мОм).

3

Проверка электрического сопротивления изоляции

8.3

Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ™-6000.

Диапазон измерения сопротивления 400 МОм при испытательном напряжении постоянного тока 1 кВ, погрешность ±5 %.

4

Проверка электрической прочности изоляции

8.4

Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ™-6000. Испытательное напряжение до 3 кВ, 50 Гц, 0,25 кВА, погрешность ± 2 %

5

Подтверждение соответствия программного обеспечения

8.5

6

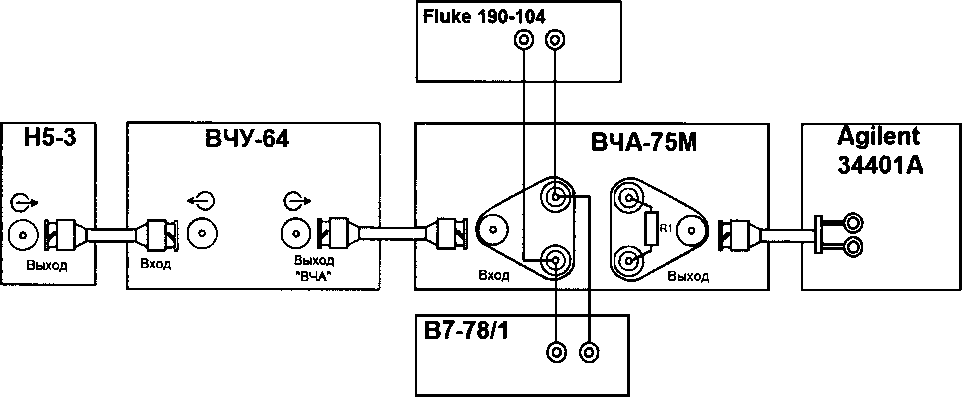

Проверка нормируемых метрологических характеристик магазина затуханий ВЧА-75М

8.6

6.1.

Опробование

8.6.1

Калибратор переменного напряжения широкопо-лосный Н5-3. Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частот 10 Гц - 50 МГц, погрешность ±(0,2% хИизм.).

Усилитель мощности высокочастотный ВЧУ-64.

Диапазон частот от 4 кГц до 1,2 МГц, входное напряжение до 2,5 В, выходное напряжение до 25 В. Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ± (0,021-U+0,04 дел. КО).

Вольтметр универсальный В7-78/1. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100; 750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,001% Хпред). Мультиметр цифровой 34401 А. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100;

750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред).

6.2.

Проверка основной абсолютной погрешности установки затухания

8.6.2

п

родолжение таблицы 2

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

6.3.

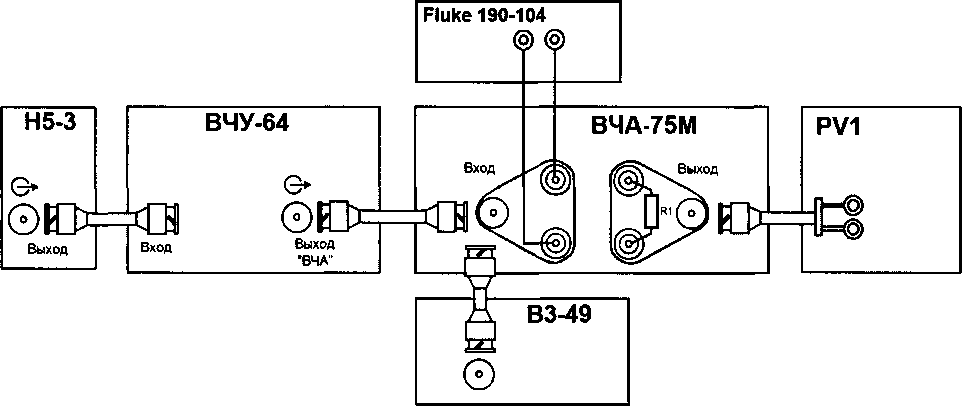

Проверка основной абсолютной погрешности установки затухания при изменении частоты входного сигнала (АЧХ)

8.6.3

Калибратор переменного напряжения широкополосный Н5-3.Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частоты 10 Гц - 50 МГц, погрешность 0,2% *иизм. Усилитель мощности высокочастотный ВЧУ-64.

Диапазон частот от 4 кГц до 1,2 МГц, входное напряжение до 2,5 В, выходное напряжение до 25 В.

Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ± (0,021 -U+0,04 дел. КО). Мультиметр цифровой 34401А.Пределы измерения напряжения переменного тока 0,1; 1; 10; 100;

750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред). Вольтметр переменного тока диодный компенсационный ВЗ-49. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100 В, диапазон частот 20 Гц-10 МГц, погрешность (0,2+0,08/иизм).

Микровольтметр ВЗ-57. Диапазон измерения напряжения переменного тока от 10 мкВ до 300 В, частоты от 5 Гц до 5 МГц, погрешность ±(1 - 4) %.

7

Проверка нормируемых метрологических характеристик тестера высокочастотного ВЧТ-25М

8.7

7.1.

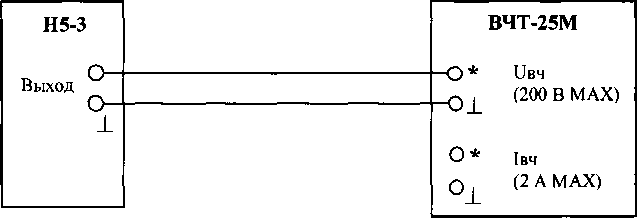

Опробование

8.7.1

Калибратор переменного напряжения широкопо-лосный Н5-3. Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частот 10 Гц - 50 МГц, погрешность 0,2% *иизм. Усилитель мощности высокочастотный ВЧУ-64 с высоковольтным переходом ТВЧ. Диапазон частот от 4 кГц до 1,2 МГц (вход «ВЧА»), от 24 кГц до 1,2 МГц (вход «ТВЧ»), входное напряжение до 2,5 В, выходное напряжение до 25 В (вход «ВЧА»), до 100 В (вход «ТВЧ»), Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ± (0,021 -U+0,04 дел. КО).

Вольтметр переменного тока диодный компенсационный ВЗ-49.Пределы измерения напряжения переменного тока 0,1; 1; 10; 100 В, диапазон частот 20 Гц -10 МГц, погрешность (0,2+0,08/иизм).

7.2.

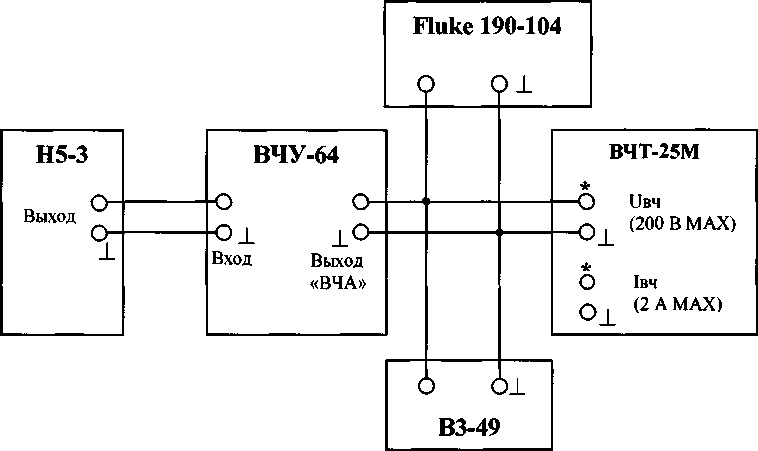

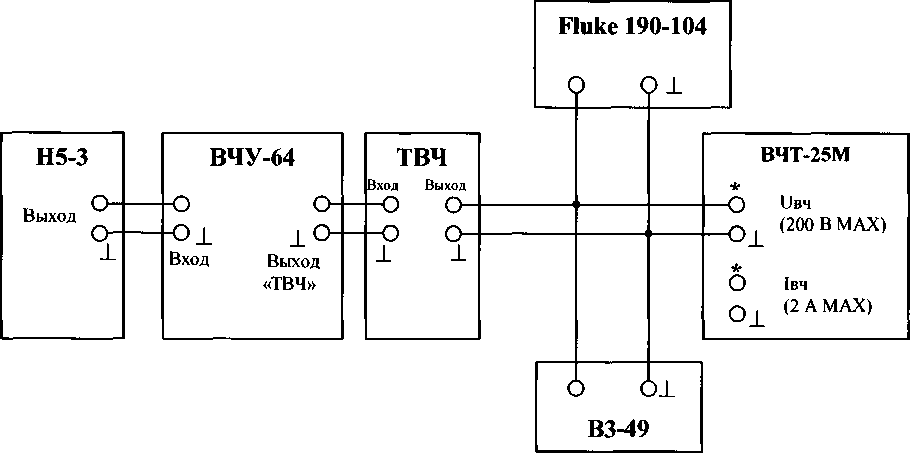

Проверка основной абсолютной погрешности измерения среднеквадратичного значения напряжения переменного тока в диапазоне от 10 до 100 % от предела и уровня сигнала переменного тока в диапазоне от -20 до 0 дБ от предела

8.7.2

п

родолжение таблицы 2

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

8

Проверка нормируемых метрологических характеристик устройства РЕТОМ-ВЧ/64

8.8

8.1.

Опробование

8.8.1

Мультиметр цифровой (RLC-метр) ELC-131D.

Диапазон измерения индуктивности от 0,1 мкГн до 10 кГн, погрешность ±(2%+(Ьизм/1 0000)% + 5 е.м.р.).

Диапазон измерения емкости от 0,1 пФ до 10 мФ, погрешность ±(0,7 % + 5 е.м.р.).

Вольтметр универсальный В7-78/1. Пределы измерения сопротивления 100 Ом; 1 кОм, погрешность ± (0,01% +40 е.м.р.).

Выход 1

8.2.

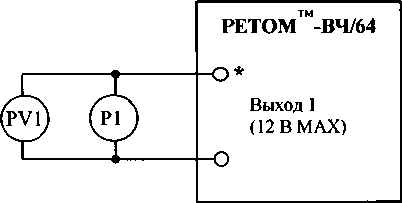

Проверка основной абсолютной погрешности установки уровня сигнала и воспроизведения напряжения переменного тока в диапазоне частот от 200 Гц до 1,2 МГц

8.8.3

Мультиметр цифровой 34401 А. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100;

750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред). Микровольтметр ВЗ-57. Диапазон измерения напряжения переменного тока от 10 мкВ до 300 В, частоты от 5 Гц до 5 МГц, погрешность ±(1 - 4) %. Вольтметр переменного тока диодный компенсационный ВЗ-49. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100 В, диапазон частоты 20 Гц -10 МГц, погрешность (0,2+0,08/иизм).

Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ± (0,021-U+0,04 дел. КО).

Частотомер универсальный GFC-8010H. Диапазон измерения частоты от 0,1 Гц до 120 МГц, погрешность ± (2-10-6+ ед. мл.р.).

8.3.

Проверка основной абсолютной погрешности воспроизведения частоты сигнала

8.8.4

Выход 2

8.4.

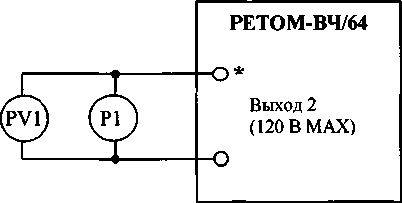

Проверка основной приведенной погрешности воспроизведения напряжения переменного тока и основной абсолютной погрешности воспроизведения частоты сигнала

8.8.5

Вольтметр универсальный В7-78/1. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100; 750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,001% Хпред).

Частотомер универсальный GFC-8010H. Диапазон измерения частоты от 0,1 Гц до 120 МГц, погрешность ± (2-10-6+ ед. мл.р.).

п

родолжение таблицы 2

п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

8.5.

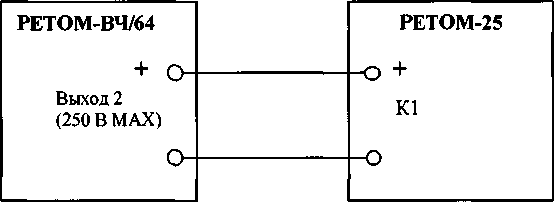

Проверка абсолютной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с *

8.8.6

Устройство измерительное параметров релейной защиты РЕТОМ™-25.

Пределы измерения временных интервалов 0,9999; 9,999; 99,99 с, погрешность ± 0,0005 с

Магазин RLC

8.6.

Проверка основной относительной погрешности магазинов «Rl»,  «R2»,

«С1», «и»

8.8.7

Вольтметр универсальный В7-78/1. Пределы измерения сопротивления 100 Ом; 1 кОм, погрешность ± (0,01% +40 е.м.р.).

Мультиметр цифровой (RLC-метр) ELC-131D. Диапазон измерения индуктивности от 0,1 мкГндо ЮкГн, погрешность ±(2%+(Lh3m/10000)% + 5 е.м.р.). Диапазон измерения емкости от 0,1 пФ до 10 мФ, погрешность ±(0,7 % + 5 е.м.р.).

ДИФФЕР1

ЕНЦИАЛЫ

1ЫЙ ТРАНСФОРМАТОР Т1

8.7.

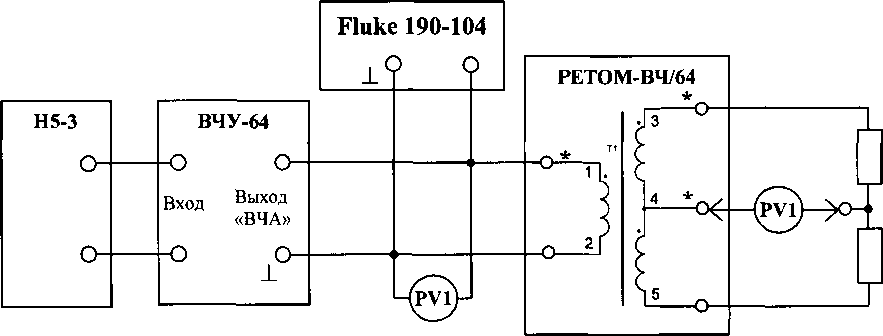

Проверка основной относительной погрешности установки коэффициентов трансформации

8.8.8

Калибратор переменного напряжения широкополосный Н5-3. Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частоты 10 Гц - 50 МГц, погрешность 0,2% хиизм.

Усилитель мощности высокочастотный ВЧУ-64. Диапазон частот от 4 кГц до 1,2 МГц, входное напряжение до 2,5 В, Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ± (0,021-U+0,04 дел. КО).

Вольтметр переменного тока диодный компенсационный ВЗ-49. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100 В, диапазон частоты 20 Гц - 10 МГц, погрешность (0,2+0,08/иизм).

п

родолжение таблицы 2

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

8.8.

Проверка относительной погрешности   асиммет

ричности коэффициентов трансформации W34/W12, W45/W12 (при номинальной нагрузке RHOm=150 Ом)

8.8.9

Калибратор переменного напряжения широкополосный Н5-3 .Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частоты 10 Гц - 50 МГц, погрешность 0,2% хиизм. Усилитель мощности высокочастотный ВЧУ-64.

Диапазон частот от 4 кГц до 1,2 МГц, входное напряжение до 2,5 В, выходное напряжение до 25 В. Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения

± (0,021-U+0,04 дел. КО).

Микровольтметр ВЗ-57. Диапазон измерения напряжения переменного тока от 10 мкВ до 300 В, частоты от 5 Гц до 5 МГц, погрешность ±(1 - 4) %.

Вход 1, ВЧ-ЧАСТОТОМЕР (Вход 1)

8.9.

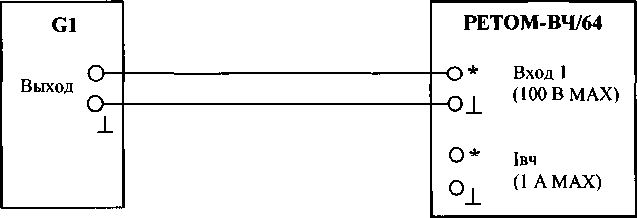

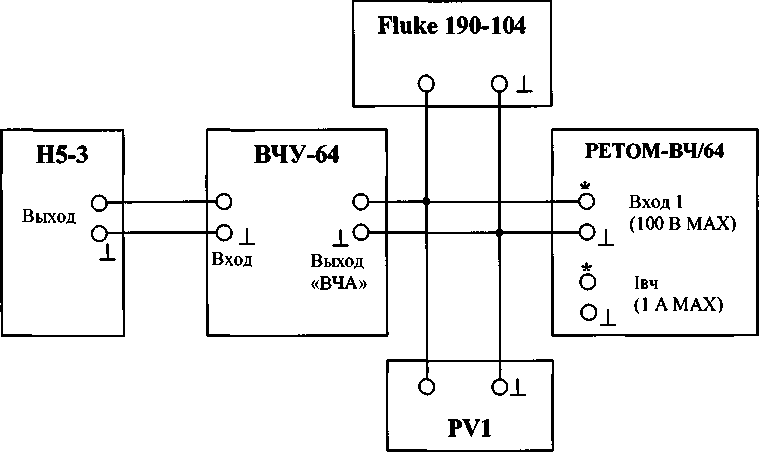

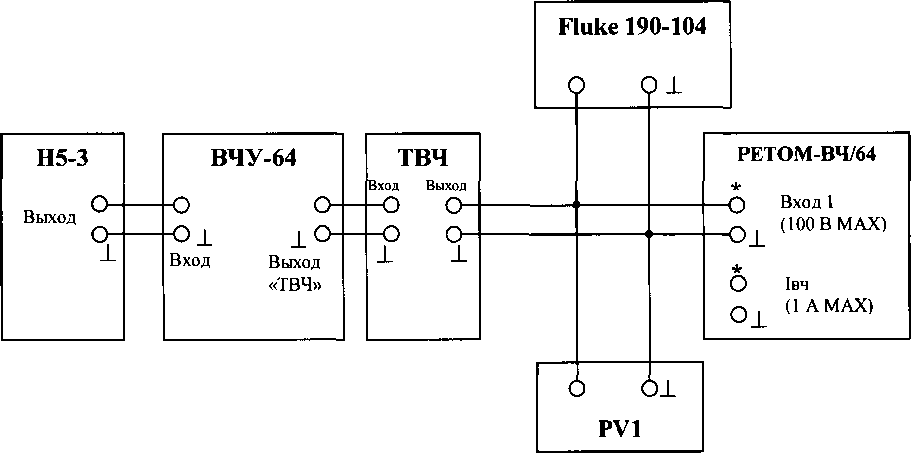

Проверка основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока в диапазоне от 1 до 100 % от предела измерений и уровня сигнала переменного тока в диапазоне от 0 до минус 40 дБ от предела измерений

8.8.10

Калибратор переменного напряжения широкополосный Н5-3. Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частоты 10 Гц - 50 МГц, погрешность 0,2% хиизм. Усилитель мощности высокочастотный ВЧУ-64 с высоковольтным переходом ТВЧ. Диапазон частот от 4 кГц до 1,2 МГц (вход «ВЧА»), от 24 кГц до 1,2 МГц (вход «ТВЧ»), входное напряжение до 2,5 В, выходное напряжение до 25 В (вход «ВЧА»), до 100 В (вход «ТВЧ»). Осциллограф-мультиметр портативный Fluke 190-104 (со стандартным комплектом щупов 300 МГц, 10:1). Полоса пропускания 100 МГц, погрешность измерения напряжения ±(0,021-U+0,04 дел. КО).

Мультиметр цифровой 34401 А. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100; 750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред).

Вольтметр переменного тока диодный компенсационный ВЗ-49. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100 В, диапазон частоты 20 Гц - 10 МГц, погрешность (0,2+0,08/иизм).

Калибратор универсальный Н4-11. Диапазон воспроизведения напряжения переменного тока от 1 мВ до 600 В, погрешность ± (0,3% изм.+0,1% пред.).

8.10.

Проверка основной абсолютной погрешности измерений частоты сигнала при уровне входного сигнала от 50 до 100 % от предела измерений в диапазоне частот от 200 Гц до 1,2 МГц

8.8.11

Г1

родолжение таблицы 2

№ п/п

Наименование операции поверки

Номер пункта методики поверки

Наименование эталонных средств измерений и вспомогательного оборудования

Вход инч< Вход 1нч

8.11.

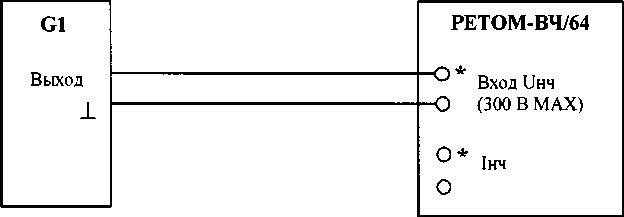

Проверка основной абсолютной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока в диапазоне от 1 до 100 % от предела измерений и уровня сигнала переменного тока в диапазоне от 0 до минус 40 дБ от предела измерений

8.8.12

Калибратор переменного напряжения широкополосный Н5-3. Диапазон воспроизведения напряжения переменного тока 3 мкВ - 3,5 В, диапазон частоты 10 Гц - 50 МГц, погрешность 0,2% хиизм.

Калибратор универсальный Н4-11. Диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 600 В, погрешность ± (0,1% изм.+0,03% пред.), диапазон воспроизведения напряжения переменного тока от 1 мВ до 600 В, погрешность ± (0,3% изм.+0,1% пред.).

8.12.

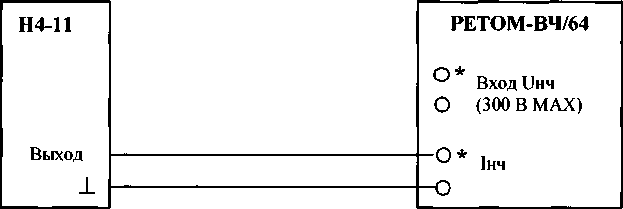

Проверка основной абсолютной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока в диапазоне от 10 до 100 % от предела измерений

8.8.13

Калибратор универсальный Н4-11. Диапазон воспроизведения силы постоянного тока от 0 до 2 А, погрешность ± (0,1% изм.+0,01% пред.), диапазон воспроизведения силы переменного тока от 0,1 мА до 2 А, погрешность ± (0,2% изм.+0,03% пред.).

8.13.

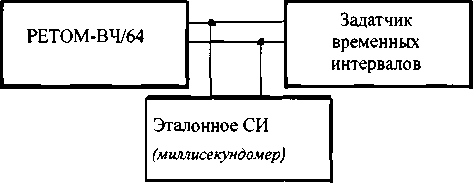

Проверка абсолютной погрешности    измерения

временных интервалов

8.8.14

Измеритель параметров реле Ф291.

Пределы измерений 10000 мс; 100000 мс, погрешность ± [0,005+0,004(Хк/х-1)].

9

Проверка нормируемых метрологических характеристик магазина RC ВЧР-64

8.9

9.1.

Опробование

8.9.1

Вольтметр универсальный В7-78/1. Пределы измерения сопротивления 100 Ом;

1 кОм, погрешность ± (0,01% +40 е.м.р.).

9.2.

Проверка основной относительной погрешности воспроизведения сопротивления и емкости

8.9.2

Вольтметр универсальный В7-78/1.

Пределы измерения сопротивления 100 Ом;

1 кОм, погрешность ± (0,01% +40 е.м.р.). Мультиметр цифровой (RLC-метр) ELC-131D. Диапазон измерения емкости от 0,1 пФ до 10 мФ, погрешность ±(0,7 % + 5 е.м.р.).

* Проверка выполняется только для исполнения «01» устройств РЕТОМ-ВЧ/64.

  • 3.2 В случае отрицательного результата проверки хотя бы по одному пункту поверку прекращают, а составную часть комплекса считают непригодной к применению. Поверка не производится до устранения выявленных замечаний.

  • 3.3 Допускается проведение поверки комплексов с применением эталонных средств измерений и вспомогательного оборудования, не указанных в таблице 2, но обеспечивающих определение и контроль метрологических характеристик поверяемых комплексов с требуемой точностью.

Допускается проводить проверку электрической прочности изоляции комплексов до поверки. В этом случае повторные испытания по этой позиции не проводят.

  • 3.4 Допускается проведение поверки отдельных измерительных каналов или составных частей комплексов, в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 3.5 Допускается проведение периодической поверки нескольких диапазонов и поддиапазонов измерений (воспроизведения) составного блока комплекса на основании письменного заявления владельца СИ, с обязательным указанием в свидетельстве о поверке соответствующей информации.

  • 3.6 Применяемые при поверке комплексов средства измерения и вспомогательное оборудование должны иметь действующие свидетельства о поверке (аттестации).

4 Требование к квалификации поверителей
  • 4.2 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических и радиотехнических величин.

  • 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

  • 4.4 Перед проведением операций поверки поверителю необходимо изучить руководство по эксплуатации на данные комплексы.

5 Требования безопасности
  • 5.2 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 22261-94, указаниями по безопасности, изложенными в руководстве по эксплуатации комплексов и технической документации на применяемые эталонные средства измерения и вспомогательное оборудование.

  • 5.3 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 5.4 Внешние подключения следует производить согласно схемам поверки соответствующих составных частей комплекса.

6 Условия поверки

Поверку комплексов следует проводить в нормальных условиях:

  • - температура окружающего воздуха, °C

    20 ±5

    40 - 80 (без конденсации влаги)

    84-106,7 (630-800)

    230 ± 4,4

    50 ±0,5

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм.рт. ст.)

  • - напряжение питающей сети иПИт, В

  • - частота сети, Гц

  • - отсутствие вибрации, тряски, ударов, влияющих на работу составных частей;

  • - отсутствие внешних электрических и магнитных полей, превышающих установленные нормы по электрооборудованию для измерения, управления и лабораторного применения;

    - рабочее положение:

    для РЕТОМ-ВЧ/64 лицевая панель горизонтальна;

    для ВЧА-75М лицевая панель горизонтальна;

    для ВЧТ-25М лицевая панель горизонтальна или вертикальна;

    для ВЧР-64 лицевая панель горизонтальна или вертикальна.

7 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать комплекс в условиях окружающей среды, указанных в разделе 6 настоящей методики поверки, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в разделе 6;

  • - полностью зарядить аккумуляторы ВЧА-75М и ВЧТ-25М;

  • - соединить зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

  • - подготовить к работе средства измерения, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны);

  • - измерить и занести в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления, а также частоты питающей сети, напряжения питающей сети.

8 Проведение поверки
  • 8.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • - наличие руководства по эксплуатации и паспортов на составные части поверяемых комплексов;

  • - соответствие комплектности комплексов эксплуатационной документации;

  • - отсутствие повреждений, влияющих на работу комплексов (целостность корпуса и отсутствие видимых механических повреждений, отсутствие обрывов и нарушения изоляции кабелей и жгутов);

  • - отсутствие внутри корпуса посторонних предметов или незакреплённых деталей (не должно быть постороннего шума при манипуляциях с корпусом (поступательные, вращательные движения));

  • - отсутствие следов коррозии и нагрева в местах подключения проводных линий.

Результаты проверки считаются удовлетворительными, если выполнены все вышеуказанные требования.

  • 8.2 Проверка сопротивления защитного соединения

Сопротивление защитного соединения РЕТОМ-ВЧ/64 следует проверять между клеммой заземления и доступными металлическими частями устройства:

  • - третьим проводом вилки сетевого кабеля;

  • - корпусом светодиодного индикатора;

  • - винтами, находящимися на нижней части корпуса.

Сопротивление защитного соединения ВЧА-75М следует проверять между клеммой заземления и винтами, находящимися на нижней части корпуса магазина затуханий.

Измерение проводить с помощью миллиомметра Е6-25 (далее по тексту - Е6-25).

Результаты проверки считаются удовлетворительными, если сопротивление защитного соединения не превышает 0,1 Ом.

  • 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить по ГОСТ 22261-94 с помощью устройства измерительного электрической прочности и сопротивления изоляции РЕТОМ™-6000 (далее по тексту - РЕТОМ-6000) поочередно каждого составного блока комплекса.

Проверяемые цепи и значения испытательного напряжения постоянного тока приведены в таблице 3. При проведении проверки необходимо закоротить контакты и группы между собой (в соответствии с примечанием в таблице 3).

Примечание - При проверке сопротивления изоляции корпус магазина затуханий, тестера и магазина RC необходимо обернуть металлической фольгой или мягкой токопроводящей резиной, кроме областей вокруг индикатора, переключателя и клемм.

Результаты проверки считаются удовлетворительными, если сопротивление изоляции не менее 20 МОм для всех составных частей комплекса.

Таблица 3

Проверяемые цепи

Значение испытательного напряжения постоянного тока при проверке сопротивления изоляции, В

Значение испытательного напряжения переменного тока при проверке электрической прочности изоляции, В

Примечание

РЕТОМ-ВЧ/64

Сеть -230 В

Клемма «Земля»

1000

900*

Закоротить контакты сетевой вилки, сетевой выключатель - в положение «Вкл.»

Сеть -230 В

Контактные выходы (К1,К2) + Выход 1 + Вход 14-Выход 2 + С1

1000

1500

Закоротить контакты сетевой вилки, входы и выходы между собой

Продолжение таблицы 3

Проверяемые цепи

Значение испытательного напряжения постоянного тока при проверке сопротивления изоляции, В

Значение испытательного напряжения переменного тока при проверке электрической прочности изоляции, В

Примечание

Клемма «Земля»

Контактные выходы (К1,К2)+ Выход 1 + Вход 14-Выход 2 + С1

1000

1500

Закоротить входы и выходы между собой

Сеть -230 В

Дискретные входы (D1,D2) + Вход инч

1000

1600

Закоротить контакты сетевой вилки и входы между собой

Клемма «Земля»

Дискретные входы (D1,D2) + Вход инч

1000

1600

Закоротить входы между собой

* Напряжение снижено в соответствии с Техническими условиями БРГА.441322.047 ТУ. При первичной проверке электрической прочности изоляции данная цепь проверяется напряжением переменного тока 1500 В.

Примечание - Входы 1вч, 1нч, Rl, R2, L1 и Т1 не проверяются, т.к. на этих цепях во время работы устанавливается напряжение, не превышающее 42 В.

ВЧА-75М

Корпус

«Вход» + «Выход» + клемма рабочего заземления + гнездо питания

1000

1500

Закоротить входы, выходы и гнездо питания между собой

ВЧТ-25М

Корпус

«Вход ивч» + «Вход 1вч» + Гнездо питания

1000

1840

Закоротить входы и гнездо питания между собой

ВЧР-64

Корпус

Клеммы

1000

1840

Закоротить все клеммы между собой

  • 8.4 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить по ГОСТ 22261-94 с помощью РЕТОМ-6000 поочередно каждого составного блока комплекса.

Устройство РЕТОМ-ВЧ/64 должно быть отключено от питания, сетевой выключатель устройства должен находиться в положении «Вкл.». Выключатель магазина затуханий ВЧА-75М должен быть в положении «Выкл.»

Проверяемые цепи и значения испытательного напряжения переменного тока (частотой 50 Гц) приведены в таблице 3.

При проведении проверки необходимо закоротить контакты и группы между собой (в соответствии с примечанием в таблице 3).

Примечание - При проверке сопротивления изоляции корпус магазина затуханий, тестера и магазина RC необходимо обернуть металлической фольгой или мягкой токопроводящей резиной, кроме областей вокруг индикатора, переключателя и клемм.

Результаты проверки считаются удовлетворительными, если во время испытаний не произошло пробоя или перекрытия изоляции.

  • 8.5 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) подтверждается определением идентификационного наименования и версии ПО.

Для определения идентификационного наименования и номера версии встроенного ПО проверяют информацию, приведенную в основном меню, отображаемом при включении составной части комплекса.

Внешнее ПО подтверждается определением идентификационного наименования и версии ПО.

Для определения идентификационного наименования и номера версии внешнего ПО проверяют информацию, приведенную в разделе «Помощь» основного окна программы.

Результаты проверки считают положительным, если идентификационное наименование и номер версии ПО (внешнего и встроенного) соответствует данным, указанным в таблице А. 6 Приложения А.

  • 8.6 Проверка нормируемых метрологических характеристик магазина затухания ВЧА-75М

    • 8.6.1 Опробование

При опробовании проверяется работоспособность магазина затуханий.

Опробование проводить по схеме, приведенной на рисунке 1.1, при помощи калибратора переменного напряжения широкополосного Н5-3 (далее по тексту - Н5-3), усилителя мощности высокочастного ВЧУ-64 (далее по тексту - ВЧУ-64), вольтметра универсального В7-78/1 (далее по тексту - В7-78/1), осциллографа-мультиметра портативного Fluke 190-104 (далее по тексту - Fluke 190-104) и мультиметра цифрового Agilent 34401А (далее по тексту - Agilent 34401 А) в следующей последовательности:

  • - включить ВЧА-75М и выставить затухание 0 дБ (кнопкой «-» на лицевой панели);

  • - установить на выходе Н5-3 сигнал частотой 95 кГц;

  • - по показаниям В7-78/1 установить на выходе ВЧУ-64 напряжение (10 ± 0,5) В, регулируя значение на выходе Н5-3;

  • - при помощи Fluke 190-104 контролировать форму сигнала на входе ВЧА-75М: форма сигнала должна быть ровной, без провалов (здесь и далее использовать стандартный комплект щупов частотой 300 МГц и коэффициентом деления 10:1 из комплекта поставки Fluke 190-104);

  • - изменяя кнопками «+» и «-» коэффициент затухания от 0 до 49 дБ, убедиться в пропорциональном уменьшении выходного сигнала по показаниям Agilent 34401 А.

R1 - нагрузка 75 Ом, мощностью не менее 2 Вт (резистор С2-10-2Вт-750м-±0,5%)

Рисунок 1.1- Схема проверки основной абсолютной погрешности установки затухания

Результаты проверки считаются положительными, если при изменении коэффициента затухания ВЧА-75М пропорционально уменьшается выходной сигнал.

  • 8.6.2 Проверка основной абсолютной погрешности установки затухания

Проверку проводить по схеме, приведенной на рисунке 1.1, при помощи Н5-3, ВЧУ-64, В7-78/1, Fluke 190-104 и Agilent 34401А в следующей последовательности:

  • - включить ВЧА-75М и выставить затухание 0 дБ (кнопкой «-» на лицевой панели);

  • - установить на выходе Н5-3 сигнал частотой 95 кГц;

  • - по показаниям В7-78/1 установить на выходе ВЧУ-64 напряжение (10 ± 0,5) В, регулируя значение на выходе Н5-3;

  • - при помощи Fluke 190-104 контролировать форму сигнала на входе ВЧА-75М: форма сигнала должна быть ровной, без провалов;

  • - выходное напряжение ВЧА-75М контролировать при помощи Agilent 34401 А;

  • - изменяя кнопками «+» и «-» коэффициент затухания от 0 до 49 дБ согласно таблице Б.1 Приложения Б, зафиксировать показания Agilent 34401А и занести в протокол (таблица Б. 1 Приложения Б);

  • - по полученным значениям В7-78/1 и Agilent 34401А вычислить реальные значения уровней затухания по формуле:

Р = 20-lg-^,

U

вых

где

Р - уровень затухания по напряжению, дБ;

UBX - значение напряжения на входе ВЧА-75М (показания В7-78/1), В;

ивых - значение напряжения на выходе ВЧА-75М (показания Agilent 34401 А), В.

  • - занести расчетные значения уровня затухания в протокол (таблица Б.1 Приложения Б) и сравнить с показаниями ВЧА-75М.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.6.3 Проверка основной абсолютной погрешности установки затухания при изменении частоты входного сигнала (АЧХ)

Проверку проводить по схеме, приведенной на рисунке 1.2, при помощи Н5-3, ВЧУ-64, Fluke 190-104, Agilent 34401 А, вольтметра переменного тока диодного компенсационного ВЗ-49 (далее по тексту - ВЗ-49), микровольтметра ВЗ-57 (далее по тексту -ВЗ-57) в следующей последовательности:

  • - установить коэффициент затухания ВЧА-75М 40 дБ;

  • - установить на выходе Н5-3 сигнал частотой 4 кГц;

  • - регулируя входное напряжение при помощи Н5-3, установить на PV1 значение 0,095 В;

  • - при помощи Fluke 190-104 контролировать форму сигнала на входе ВЧА-75М: форма сигнала должна быть ровной, без провалов;

  • - полученные значения на входе и на выходе ВЧА-75М внести в таблицу Б.2 Приложения Б;

  • - аналогично провести измерения входного и выходного сигнала ВЧА-75М для частот 50 кГц, 300 кГц, 600 кГц и 1000 кГц (погрешность установки частоты ± 2 кГц), занести показания в таблицу Б.2 Приложения Б;

  • - по полученным значениям вычислить реальное значение уровня затухания по формуле:

P = 20-lg-^,

U

вых

где

Р - уровень затухания по напряжению, дБ;

UBX - значение напряжения на входе ВЧА-75М (показания ВЗ-49 на входе ВЧА 75М), В;

иВых - значение напряжения на выходе ВЧА-75М (показаниям Agilent 34401А или ВЗ-57 на выходе ВЧА-75М), В.

- занести расчетные значения уровня затухания в протокол (таблица Б.2 Приложения Б) и сравнить с показаниями ВЧА-75М.

PV1 - вольтметр:

Agilent 34401А (при проверке на частотах 4 кГц, 50 кГц); ВЗ-57 (при проверке на частотах 300 кГц, 600 кГц, 1000 кГц);

R1 - нагрузка 75 Ом, мощностью не менее 2 Вт (резистор С2-10-2Вт-750м-±0,5%)

Рисунок 1.2- Схема проверки основной абсолютной погрешности установки затухания при изменении частоты входного сигнала (АЧХ)

Примечание - Для подключения нескольких BNC-разъемов рекомендуется использовать переходник «штекер BNC - х2 гнезда BNC (тройник)».

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.6.4 Обработка результатов измерений

При проведении поверки ВЧА-75М полученные оценки погрешности сравниваются с нормируемыми значениями пределов допускаемой абсолютной погрешности проверяемой величины и положительное либо отрицательное решение по испытаниям принимается по результатам этого сравнения.

Определение абсолютной погрешности

Абсолютная погрешность измерений определяется по формуле:

А = х-XN

где: Xv- номинальное значение проверяемого параметра;

х- измеренное (вычисленное) значение задаваемой величины.

Определение допускаемых значений параметров поверяемого магазина затуханий

Для каждой проверяемой точки вычисляют граничные значения параметров поверяемого магазина по формулам:

нижн _ у          верх _ Y Л

%i          iN ^доп> %i         IN ' доп

где х"!'жн, х“ерх - соответственно нижняя и верхняя граница допускаемых значений величины параметра i-ой проверяемой точки;

ддоп - допускаемое отклонение величины поверяемого параметра от номинального значения в i-ой проверяемой точке (по паспорту);

XiN - номинальное значение величины поверяемого параметра в i-ой проверяемой точке.

Значение величины поверяемого параметра xiN устанавливают в соответствии с таблицами приложения Б (графа «КоСлаб заданный, дБ»),

Регистрируют значение х;., соответствующее максимальному отклонению от установленного значения проверяемой точки.

Если по результатам измерений по п.п. 8.6.2 - 8.6.3 выполняется одно (любое) из неравенств:

xi<xi ИЛИХ,>Х, ,

то ВЧА-75М бракуют. В противном случае заносят данные в протокол, по форме, приведенной в Приложении Б, и переходят к следующей проверяемой точке.

Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, магазин затуханий бракуют. В ином случае результаты поверки ВЧА-75М считаются удовлетворительными.

  • 8.7 Проверка нормируемых метрологических характеристик тестера высокочастотного ВЧТ-25М

    • 8.7.1 Опробование

Опробование ВЧТ-25М включает в себя проверку работоспособности тестера на всех пределах измерений напряжения.

За все время проведения проверок на цифровом индикаторе тестера не должно быть символа, свидетельствующего о недопустимом разряде элементов питания.

Проверка проводится по схемам, приведенным на рисунках 2.1 (для измерения значений 100 мВ, 1 В), 2.2 (для измерения значения 10 В) и 2.3 (для измерения значения 100 В).

Проверка проводится при помощи Н5-3, ВЧУ-64 с подключением высоковольтного перехода ТВЧ (далее по тексту - ТВЧ) - из комплекта поставки ВЧУ-64, ВЗ-49, Fluke 190-104 в следующей последовательности:

  • - установить частоту входного сигнала (100 ± 2) кГц;

  • - подать с источника сигналов на вход тестера напряжение, равное половине предельного значения диапазона измерения тестера (в соответствии с таблицей 4);

  • - контролировать значение напряжения на входе ВЧТ-25М при помощи ВЗ-49, форму сигнала при помощи Fluke 190-104 (не требуется для значений 100 мВ и 1 В);

  • - контролировать показания цифрового индикатора ВЧТ-25М на каждом диапазоне, значения должны укладываться в диапазон допускаемых значений, в соответствии с таблицей 4.

Рисунок 2.1 - Схема проверки погрешности измерений напряжения переменного тока до 3 В

Рисунок 2.2 - Схема проверки погрешности измерений напряжения переменного тока св. 3 В до 22 В

Рисунок 2.3 - Схема проверки погрешности измерений напряжения переменного тока св. 22 В

Таблица 4

Предел измерения

Значения напряжения переменного тока, подаваемые на вход Ubh тестера ВЧТ-25М

Диапазон допускаемых значений

ВЧТ-25М

200 мВ

100 мВ

(97,2- 102,8) мВ

1 В

(0,972 - 1,028) В

20 В

10В

(9,72- 10, 28) В

200 В

100 В

(97,2 - 102,8) В

Примечание - Установка пределов измерений для ВЧТ-25М не требуется, выбор пределов происходит автоматически.

Результаты проверки считаются положительными, если показания цифрового индикатора ВЧТ-25М укладываются в диапазон допускаемых значений, в соответствии с таблицей 4.

  • 8.7.2 Проверка основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока в диапазоне от 10 до 100 % от предела и уровня сигнала переменного тока в диапазоне от -20 до 0 дБ от предела

Проверку основной абсолютной погрешности измерений среднеквадратичного значения напряжения проводить методом непосредственного сличения путем сопоставления показаний эталонного средства измерения с цифровыми показаниями тестера.

Проверку основной абсолютной погрешности измерений среднеквадратичного значения уровня сигнала проводить косвенным способом, определяя расчетным путем значение уровня по показаниям эталонного средства измерения и сравнивая полученное значение с цифровыми показаниями тестера.

Проверку проводить по схемам, приведенным на рисунках 2.1 - 2.3 при помощи Н5-3, ВЧУ-64, ТВЧ, ВЗ-49, Fluke 190-104 в следующей последовательности:

  • - для схемы, приведенной на рисунке 2.1 установить на выходе Н5-3 сигнал, соответствующий проверяемой точке, согласно таблице В.1,

  • - для схем, приведенных на рисунках 2.2 и 2.3, установить проверяемое значение напряжения по показаниям ВЗ-49, регулируя значение при помощи Н5-3, при этом контролировать форму сигнала на входе ВЧТ-25М при помощи Fluke 190-104 - форма сигнала должен быть ровной, без провалов;

- исходя из значения напряжения, измеренного эталонным средством измерения, рассчитать значение уровня в дБм по формуле:

где Pi - мощность измеряемая, Вт;

Ро - мощность опорная, равная 1 мВт;

R - номинальная нагрузка, равная 75 Ом;

ирэ - значение напряжения на входе ВЧТ-25М (по показаниям Н5-3 - до 3 В или ВЗ-49 - свыше 3 В), В,

  • - записать полученное расчетное значение в соответствующую графу таблицы В.2

  • - занести показания тестера, измеренные в вольтах и дБм, в таблицы В.1 и В.2 соответственно.

Примечание - Поверку проводить на частотах 24 кГц, 300 кГц, 1200 кГц (24 кГц, 300 кГц, 1000 кГц для предела 200 В).

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.7.3 Обработка результатов измерений

При проведении поверки тестера, полученные оценки погрешности сравниваются с нормируемыми значениями пределов допускаемой абсолютной погрешности проверяемой величины и положительное либо отрицательное решение по испытаниям принимается по результатам этого сравнения.

Определение абсолютной погрешности

Абсолютная погрешность измерений определяется по формуле:

где Хд - действительное (расчетное) значение задаваемой величины (по показаниям эталонного средства измерения);

бора).

Хзи- измеренное значение задаваемой величины (по показаниям поверяемого при

Определение допускаемых значений параметров поверяемого тестера

Для каждой проверяемой точки вычисляют граничные значения параметров поверяемого прибора по формулам:

а) при измерении напряжения

Лд°пуск =aXdt+bXK

б) при измерении уровня сигнала в дБм

где Х"иж , Х.ерх - соответственно нижняя и верхняя граница допускаемых показаний значения величины параметра i-ой проверяемой точки;

допуск _ допускаемое отклонение проверяемого параметра от действительного (расчетного) значения в i-ой проверяемой точке;

Xdi - действительное (расчетное) значение величины проверяемого параметра в i-ой проверяемой точке (по показаниям эталонного средства измерения);

а, b - коэффициенты, определяющие погрешность (указаны в таблицах Приложения В);

Xк - конечное значение диапазона измерений (верхний предел).

Регистрируют значение х;, соответствующее максимальному отклонению от установленного значения проверяемой точки.

Если по результатам измерений по 8.7.2 выполняется одно (любое) из неравенств: то ВЧТ-25М бракуют. В противном случае заносят данные в протокол по форме, приведенной в Приложении В, и переходят к следующей проверяемой точке.

Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, тестер бракуют. В ином случае результаты поверки тестера считаются удовлетворительными.

  • 8.8 Проверка нормируемых метрологических характеристик устройства РЕТОМ-ВЧ/64

    • 8.8.1 Опробование

Опробование включает в себя проверку работоспособности основных узлов устройства.

При включении устройства на лицевой панели должен светиться индикатор "Готов", свидетельствующий о наличии напряжения питания на устройстве.

  • 8.8.1.1 Проверка магазина RLC

Проверка включает в себя измерение сопротивлений, емкостей, индуктивности на всех пределах мультиметром цифровым ELC-131D (далее по тексту - ELC-131D).

Показания измерителя должны соответствовать значениям измеряемых величин в соответствии с положениями переключателей с отклонением не более 10 %.

Также при помощи В7-78/1 (в режиме «прозвонки») проверить цепи дифференциального трансформатора согласно рисунку, нанесенному на лицевой панели устройства.

Результаты проверки считаются положительными, если измеренные значения сопротивления, емкости и индуктивности соответствуют значениям, указанным на лицевой панели и цепи дифференциального трансформатора «прозваниваются».

  • 8.8.1.2 Проверка генераторных и измерительных узлов

Проверку проводить в следующей последовательности:

  • - включить компьютер и устройство РЕТОМ-ВЧ/64;

  • - соединить «Вход 1» и «Выход 1» кабелем из комплекта поставки;

  • - запустить программу управления «РЕТОМ-ВЧ64» нажатием на иконку Ift;

Л

  • - перейти в ручное управление, нажав на иконку w , после чего откроется «Виртуальная лаборатория РЕТОМ-ВЧ64»;

  • - в окне «Виртуальная лаборатория РЕТОМ-ВЧ64» выбрать вкладку Настройка —> Поиск и подключение',

  • - в открывшемся окне «Связь с РЕТОМВЧ» нажать на кнопку Поиск Ретомов ВЧ;

  • - выбрать из списка в верхней части окна прибор с соответствующим номером, поставить галочку в нижней части экрана на пункт «При подключении загружать и использовать файл коэф, из РетомаВЧ64»;

  • - нажать на кнопку Привязка к Ретому;

  • - после того, как осуществится привязка, закрыть окно «Связь с РЕТОМВЧ»;

  • - в окне «Виртуальная лаборатория РЕТОМ-ВЧ64» выбрать следующие вкладки:

Генерация —> Выход 1;

Измерение —> Вход 1 (напряжение); Измерение —> Вход 1 (частота);

  • - в открывшемся окне «Генератор - Выход 1» установить следующие значения:

напряжение -1 В; частота - 100 кГц;

Квых - 75 Ом;

  • - в окне «Мультиметр - Вход 1 U» выставить предел - 1 В и Rbx - оо;

    0

    - для включения генератора, мультиметра и частотомера нажать на кнопки W в окнах «Генератор - Выход 1», «Мультиметр - Вход 1 U» и «Мультиметр - Вход 1 UF».

- сравнить значения, выводимые на виртуальные индикаторы, погрешность не должна превышать 10%.

Результаты проверки считаются положительными, если выполняются все требования п. 8.8.1.2.

  • 8.8.2  Общие указания при проверке метрологических характеристик устройства

При проверке метрологических характеристик устройства необходимо выполнить следующие действия:

  • - включить устройство, персональный компьютер, необходимые эталонные средства измерения и вспомогательное оборудование и прогреть их в течение времени установления рабочего режима (30 мин);

  • - запустить на исполнение программу "ВЧ лаборатория" (см. руководство по эксплуатации на комплекс РЕТОМ -ВЧ), предварительно скопировав конфигурационный файл и выполнив на него ссылку в программе;

  • - извлечь на экран лицевую панель проверяемого прибора и активизировать его.

Подробное описание работы с программами приведено в руководстве по эксплуатации (РЭ) БРГА.441322.047 РЭ «Комплекс программно-технический измерительный параметров высокочастотного оборудования в электроэнергетике РЕТОМ ВЧ».

Результаты измерений занести в протокол поверки (форма протокола приведена в Приложении Г).

  • 8.8.3  Проверка основной абсолютной погрешности установки уровня сигнала и воспроизведения напряжения переменного тока в диапазоне частот от 200 Гц до 1,2 МГц (Выход 1)

Проверку проводить по схеме, приведенной на рисунке 3.1 при помощи Agilent 34401А, ВЗ-57, ВЗ-49, Fluke 190-104 и GFC-8010H в следующей последовательности:

  • - программно установить на Выходе 1 устройства сигнал, соответствующий проверяемой точке, согласно таблице Г. 1.1, контролируя значение напряжения внешним вольтметром;

  • - измерить частоту сигнала, после этого отключить частотомер;

  • - контролировать форму сигнала на выходе РЕТОМ-ВЧ/64 при помощи Fluke 190-104, форма сигнала должна быть ровной, без провалов;

  • - исходя из значения напряжения, измеренного внешним вольтметром, рассчитать значение уровня в дБм по формуле:

р      U2              U2

P(d^) = lO-lg-L = lO-lg-^-lO-lgPo=lO-lg-^ + 3O,

1q            К                         15

где Р] - мощность измеряемая, Вт;

Ро - мощность опорная, равная 1 мВт;

R - номинальная нагрузка, равная 75 Ом;

ирэ - значение напряжения на выходе устройства (по показаниям образцового вольтметра), В,

  • - записать полученное расчетное значение в соответствующую графу таблицы Г. 1.2.

  • - записать показания устройства, выданные в вольтах в таблицу Г. 1.1 (графа «Показания поверяемого СИ, В»);

  • - не отключая выдаваемый устройством сигнал, программно переключиться в режим выдачи уровня в дБм (в программе - «дБ») и записать полученные значения в соответствующую графу таблицы Г. 1.2 («Показания поверяемого СИ, дБм»).

Примечание - Проверку проводить в контрольных точках согласно таблице Г. 1.1 для частоты сигнала 200 Гц и 1200 кГц. При измерении напряжения рекомендуется подключить частотомер, измерить частоту выдаваемого сигнала и отключить частотомер, далее измерять напряжение без подключенного в цепь GFC-8010H.

Pl - GFC-8010H (после отключения, Fluke 190-104)

PV1 - внешний вольтметр:

Agilent 34401А (при частоте до 200 кГц);

ВЗ-57 (при частоте св. 200 кГц, до 1 В); ВЗ-49 (при частоте св. 200 кГц, св. 1 В)

Рисунок 3.1 - Схема проверки основной абсолютной погрешности установки уровня сигнала и воспроизведения напряжения переменного тока (Выход 1)

Не меняя схемы подключения (рисунок 3.1), произвести измерения при напряжении 6 В и частотах выходного сигнала согласно таблице Г. 1.3. Результаты измерений записать в таблицу Г. 1.3.

Примечание - Погрешность установки частоты ±2 кГц. Частоту сигнала контролировать при помощи GFC-8010H.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.4  Проверка основной абсолютной погрешности воспроизведения частоты сигнала (Выход 1)

Не меняя схемы подключения (рисунок 3.1), программно установить выходной сигнал, равный 12 В. Изменяя частоту выходного сигнала согласно таблице Г. 1.4, записывать показания образцового частотомера в графу «Показания рабочего эталона, Гц».

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.5  Проверка основной приведенной погрешности воспроизведения напряжения переменного тока и основной абсолютной погрешности воспроизведения частоты сигнала (Выход 2)

Проверку проводить по схеме, приведенной на рисунке 3.2 при помощи В7-78/1 и GFC-8010H в следующей последовательности:

  • - программно установить на выходе 2 устройства сигнал, соответствующий проверяемой точке, согласно таблице Г. 1.5, и записать показания эталонного средства измерения в таблицу Г. 1.5 (графа «Показания рабочего эталона, В»).

  • - значение частоты выходного сигнала для соответствующего значения выходного напряжения контролировать образцовым частотомером и записывать в графу «Показания рабочего эталона, Гц» таблицы Г. 1.6.

PV1 - B7-78/1 P1-GFC-8010H

Рисунок 3.2 - Схема проверки основной приведенной погрешности воспроизведения напряжения переменного тока и основной абсолютной погрешности воспроизведения частоты сигнала (Выход 2)

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.6 Проверка абсолютной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с (Выход 2)

Примечание - В исполнении «01» устройств РЕТОМ-ВЧ/64 доступно воспроизведение повторяющихся импульсов постоянного уровня сигнала с заданным временем импульса и паузы. Поверка по данному пункту проводится только для исполнения «01» устройства РЕТОМ-ВЧ/64.

Проверку проводить по схеме, приведенной на рисунке 3.3 при помощи Устройства измерительного параметров релейной защиты РЕТОМ™-25 (далее по тексту - РЕТОМ-25) в следующей последовательности:

  • - подключить устройство к выводам К1 РЕТОМ-25;

  • - в меню РЕТОМ-25 выбрать следующие параметры: «Секундомер» —> «Длительность» «Вход» «К1» (при необходимости обнулить секундомер, нажав кнопку «Сброс»);

  • - с Выхода 2 устройства поочередно выдать одиночный импульс напряжения постоянного тока 100 В длительностью 100; 500 и 900 мс;

  • - зафиксировать длительность импульсов при помощи РЕТОМ-25;

  • - занести измеренные значения длительности импульсов в таблицу Г. 1.7.

Рисунок 3.3 - Схема проверки абсолютной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с

Примечание - Если на индикаторе РЕТОМ-25 не отображается счет времени ни в одном из полей, то необходимо выбрать его отображение с помощью энкодера «Меню».

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.7  Проверка основной относительной погрешности магазинов «Rl», «R2», «С1», «Ь1»

Проверку проводить методом прямого измерения при помощи В7-78/1 (для измерения сопротивлений «Rl», «R2) и ELC-131D (для измерения емкости «С1» и индуктивности «Ь1») в следующей последовательности:

  • - подключить эталонное средствЬ измерения (В7-78/1 или ELC-131D) к гнездам соответствующего магазина;

  • - измерить проверяемые параметры во всех положениях переключателей согласно таблицам Г.2.1 - Г.2.4 (Приложение Г);

  • - результаты измерений занести в протокол (таблицы Г.2.1 - Г.2.4).

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.8  Проверка основной относительной погрешности установки коэффициентов трансформации

Проверку проводить при помощи Н5-3, ВЧУ-64, ВЗ-49, Fluke 190-104 в следующей последовательности:

  • - на выводы 1 и 2 трансформатора Т1 подать с Н5-3 и ВЧУ-64 (использовать выход «В ЧА») сигнал уровнем (10±0,1)В (UBX), частотой (300 ± 20) кГц;

  • - напряжение контролировать при помощи ВЗ-49;

  • - контролировать форму сигнала на выходе ВЧУ-64 при помощи Fluke 190-104, форма сигнала должна быть ровной, без провалов;

  • - измерить напряжения UBbIxi (на выводах 3 и 4) и UBbIX2 (на выводах 5 и 4). Для измерения UBX, иВЫХ1, UBbIX2 использовать ВЗ-49;

  • - вычисленные по формулам Ki= UBbIxi I UBX, K2= UBbIX2 I UBX коэффициенты трансформации занести в протокол (таблица Г.2.5).

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.9 Проверка относительной погрешности асимметричности коэффициентов трансформации W34/W12, W45/W]2 (при номинальной нагрузке RHOm=1 50 Ом)

Проверку проводить по схеме, приведенной на рисунке 3.4, при помощи Н5-3, ВЧУ-64, ВЗ-57, Fluke 190-104 в следующей последовательности:

  • - при помощи Н5-3 установить напряжение на выходе ВЧУ-64 (10 ± 0,1) В и частоту согласно таблице Г.2.6;

  • - напряжение контролировать при помощи ВЗ-57;

  • - контролировать форму сигнала на выходе ВЧУ-64 при помощи Fluke 190-104, форма сигнала должна быть ровной, без провалов;

  • - измерить напряжение UBbIX (между средней точкой вторичных обмоток трансформатора и точкой соединения резисторов Rl, R2) и занести в протокол (таблица Г.2.6).

Измеренное напряжение должно быть в пределах допускаемых значений.

Примечание - Измерения Uex, Uem произвести одним и тем же вольтметром.

PV1 -ВЗ-57;

Rl, R2 - номинальная нагрузка сопротивлением 150 Ом

(последовательно подключенные резисторы С2-10-2Вт-750м-±0,5% - 2 шт.)

Рисунок 3.4 - Схема проверки относительной погрешности асимметричности коэффициентов трансформации W34/W12, W45/W12 (при номинальной нагрузке RHOM=150 Ом)

Примечание - В качестве номинальных нагрузок R1 и R2 использовать нагрузочные резисторы подавленной реактивностью, номиналом 150 Ом.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.10 Проверка основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока в диапазоне от 1 до 100 % от предела измерений и уровня сигнала в диапазоне от 0 до минус 40 дБ от предела измерений (Вход 1)

Проверку проводить по схемам, приведенным на рисунках 3.5 (до 3 В на всех частотах и св. 3 В при частотах до 1000 Гц), 3.6 (св. 3 В до 20 В при частотах 24кГц, 300 кГц, 1200 кГц) и 3.7 (св. 20 В при частотах 24кГц, 300 кГц, 1200 кГц).

Проверку проводить при помощи Н4-11, Н5-3, ВЧУ-64, ТВЧ, Agilent 34401 А, ВЗ-49, Fluke 190-104 в следующей последовательности:

  • - для схемы, приведенной на рисунке 3.5 установить на выходе Н4-11 и Н5-3 сигнал, соответствующий проверяемой точке, согласно таблице Г.3.1;

  • - для схем, приведенных на рисунках 3.6 и 3.7 установить проверяемое значение напряжения по показаниям внешнего вольтметра (согласно таблице Г.3.1), регулируя значение при помощи Н5-3, при этом контролировать форму сигнала на входе РЕТОМ-ВЧ/64 при помощи Fluke 190-104 - форма сигнала должен быть ровной, без провалов;

  • - исходя из значения напряжения, измеренного внешним вольтметром, рассчитать значение уровня в дБм по формуле:

р       U2              U2

Р(д£м) = 10-lg—= 10-lg—^-10-lgP0 = 10-lg^ + 30,

Рq        R                  15

где Pi - мощность измеряемая, Вт;

Ро - мощность опорная, равная 1 мВт;

R - номинальная нагрузка, равная 75 Ом;

ирэ - значение напряжения на выходе устройства (по показаниям Н5-3, Agilent 34401А или ВЗ-49), В;

  • - записать полученное расчетное значение в соответствующую графу таблицы Г.3.2.

  • - записать показания на входе 1 устройства, измеренные в Вольтах и дБм, в таблицы Г.3.1 и Г.3.2 соответственно.

Результаты измерений должны быть в пределах допускаемых значений.

G1 - источник сигналов:

  • - Н5-3 (до 3 В на всех проверяемых частотах)

  • - Н4-11 (св. 3 В при частоте до 1000 Гц)

Рисунок 3.5 - Схема проверки погрешности измерений напряжения переменного тока при частоте до 1000 Гц

PV1 - внешний вольтметр:

Agilent 34401А (при частоте 24 кГц) ВЗ-49 (при частотах 300 кГц, 1200 кГц)

Рисунок 3.6 - Схема проверки погрешности измерений напряжения переменного тока св. 3 В до 20 В при частотах 24кГц, 300 кГц, 1200 кГц

PV1 - внешний вольтметр:

Agilent 34401А (при частоте 24 кГц) ВЗ-49 (при частотах 300 кГц, 1200 кГц)

Рисунок 3.7 - Схема проверки погрешности измерений напряжения переменного тока св. 20 В при частотах 24кГц, 300 кГц, 1200 кГц

Примечание - Для предотвращения выхода из строя ВЧУ-64 с подключением ТВЧ рекомендуется ограничить время выдачи напряжения свыше 70 В до 15 секунд.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.11 Проверка основной абсолютной погрешности измерений частоты сигнала при уровне входного сигнала от 50 до 100 % от предела измерений в диапазоне частот от 200 Гц до 1,2 МГц (Вход 1)

Проверку проводить по схемам, приведенным на рисунках 3.5 - 3.7 при помощи Н4-11, Н5-3, ВЧУ-64, ТВЧ, Agilent 34401А, ВЗ-49, Fluke 190-104 в следующей последовательности:

  • - установить на выходе источника сигнал напряжением согласно таблице Г.3.3; выставляя частоту выходного сигнала по Н5-3 согласно таблице Г.3.3,

  • - записывать показания поверяемого устройства.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.12 Проверка основной абсолютной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока в диапазоне от 1 до 100 % от предела измерений и уровня сигнала напряжения переменного тока в диапазоне от 0 до минус 40 дБ от предела измерений (Вход инч)

Проверку проводить по схеме, приведенной на рисунке 3.8 при помощи Н5-3 и калибратора универсального Н4-11 (далее по тексту - Н4-11) в следующей последовательности:

  • - установить на выходе источника сигнал переменного тока, соответствующий проверяемой точке, согласно таблице Г.4.1

- исходя из значения напряжения по показаниям эталонного средства измерения, рассчитать значение уровня в дБн по формуле:

Т’(дБ'н) = 20 • lg — = 20 • lg Ц)

0,755 ’

где Ui - напряжение измеряемое, В;

Uo - напряжение опорное, равное 0,755 В;

ирэ - значение напряжения на входе UH4 устройства (по показаниям Н4-11 или Н5-3), В,

  • - записать полученное расчетное значение в соответствующую графу таблицы Г.4.2;

  • - записать показания на входе UH4 устройства, измеренные в вольтах и дБн, в таблицы Г.4.1 и Г.4.2 соответственно;

    G1 - источник сигналов: при Ubbix < 3,5 В -Н5-3 при Ubbix > 3,5 В - Н4-11

    Рисунок 3.8 - Схема проверки основной абсолютной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока в диапазоне от 1 до 100 % от предела измерений и уровня сигнала напряжения переменного тока в диапазоне от 0 до минус 40 дБ от предела измерений (Вход Ынч)

Не меняя схемы, установить на выходе источника сигнал постоянного тока, соответствующий проверяемой точке, согласно таблице Г.4.3.

Записать показания на входе UH4 измеренные в вольтах в соответствующую графу таблицы Г.4.3.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.13 Проверка основной абсолютной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока в диапазоне от 10 до 100 % от предела измерений (Вход 1нч)

Проверку проводить по схеме, приведенной на рисунке 3.9 при помощи Н4-11 в следующей последовательности:

  • - установить на выходе Н4-11 сигнал, соответствующий проверяемой точке, согласно таблице Г.4.4;

  • - записать показания на входе 1нч устройства в соответствующую графу таблицы Г.4.4;

  • - установить на выходе источника сигнал, соответствующий проверяемой точке, согласно таблице Г.4.5;

Г.4.5.

записать показания на входе 1нч устройства в соответствующую графу таблицы

Рисунок 3.9 - Схема проверки основной абсолютной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока в диапазоне от 10 до 100 % от предела измерения (Вход 1нч)

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.14 Проверка абсолютной погрешности измерения временных интервалов

Проверку провести методом непосредственного сличения при помощи измерителя параметров цифрового Ф291 (далее по тексту - Ф291).

Проверка проводить по схеме, приведенной на рисунке 3.10, путем одновременной подачи команд пуска/останова на поверяемый и образцовый секундомеры и сопоставлением их показаний. Измерения проводят для трех точек каждого диапазона согласно таблице Г.4.6.

Показания устройства и Ф291 занести в протокол (таблица Г.4.6).

Результаты измерений должны быть в пределах допускаемых значений.

Примечание - Показания Ф291 (воспроизводимые интервалы времени) могут отличаться от значений, приведенных в таблице Г.4.6. При этом границы допускаемых значений необходимо пересчитать.

Рисунок 3.10 - Схема проверки абсолютной погрешности измерения временных интервалов

Схема задатчика для задания интервалов времени приведена на рисунке 3.11. Замыканием тумблеров S1 и S2 (сначала S1, затем S2), контролируя показания эталонного средства измерения, задавать интервалы времени согласно таблице Г.4.6 протокола поверки.

К клеммам «D1» РЕТОМ-ВЧ/64

S2

К клеммам «D2» РЕТОМ-ВЧ/64

SI, S2 - тумблер с двумя группами контактов с малой разновременностью срабатывания контактов

Рисунок 3.11 - Схема задатчика интервалов времени

Примечание - Режим работы Ф291: переключатель РЕЖИМ 1 - включено; переключатель РАЗЫ. - включено; переключатель КНТ — включено; переключатель 100 — включено при измерении секундных интервалов.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.8.15 Обработка результатов измерений

При проведении проверки устройства РЕТОМ-ВЧ/64 полученные оценки погрешности сравниваются со значением предела допускаемых значений основной погрешности и положительное либо отрицательное решение принимается по результатам этого сравнения.

Определение пределов допускаемых показаний проверяемого устройства при воспроизведении напряжения (Выход 1), измерении напряжения и силы тока, частоты и установки уровня сигнала переменного тока, времени.

Абсолютная погрешность измерений определяется по формуле:

А ~ Хам 2С),

где Ха - действительное (расчетное) значение задаваемой величины (по показаниям эталонного средства измерения);

Х„ЗЛ/ - измеренное (выданное) значение задаваемой величины (по показаниям поверяемого устройства).

Для каждой проверяемой точки вычисляют граничные значения параметров поверяемого устройства по формулам:

а) при воспроизведении напряжения (Выход 1), измерении напряжения и силы тока

ниж _      _^допуск      верх _         ^допуск

=аХд,+ЬХк

б) при измерении частоты (Вход 1), уровня сигнала в дБм и дБн, времени

у ниж у      * допуск у верх у . * допуск

Л i ~ Л di ~       * Л i ~ Л di + Л I

= Ь,

где Х““ж ,Х‘е1" - соответственно нижняя и верхняя граница допускаемых показаний значения величины параметра i-ой проверяемой точки;

^до^ск _ допускаемое отклонение величины проверяемого параметра от действительного (расчетного) значения в i-ой проверяемой точке;

Xdi - действительное (расчетное) значение величины проверяемого параметра в i-ой проверяемой точке (по показаниям эталонного средства измерения);

а, b - коэффициенты, определяющие погрешность (указаны в таблицах Приложения Г);

Xк - конечное значение диапазона измерений (верхний предел).

Определение пределов допускаемых показаний проверяемого устройства при воспроизведении напряжения (Выход 2)

Приведенная погрешность у измерений определяется по формуле:

Л<ЧоО%, Л

где Хд - действительное значение задаваемой величины (показания эталонного средства измерения);

Хизм - измеренное (выданное) значение задаваемой величины (показания поверяемого устройства);

^„-нормирующее значение проверяемого параметра (верхнее значение диапазона измерений).

Для каждой проверяемой точки вычисляют значения граничных показаний поверяемого устройства по формулам:

ниж _      _^допуск      верх _        Допуск

Допуск _ У уг

' _100%’

Определение пределов допускаемых показаний поверяемого устройства при воспроизведении частоты (Выходы 1 и 2), номиналов сопротивления, индуктивности, емкости (магазин RLC)

Относительная погрешность 6измерений определяется по формуле:

6 =           .1QQ0/

Хд

где Хд - действительное значение задаваемой величины (показания эталонного средства измерения);

Хизм - измеренное (выданное) значение задаваемой величины (показания поверяемого устройства);

Для каждой проверяемой точки вычисляют значения граничных показаний поверяемого устройства по формулам:

j^-ниж _х Допуск ^верх _Допуск

Допуск _

' ”100%’ д'

Регистрируют значение , соответствующее максимальному отклонению от установленного значения проверяемой точки (наблюдают 4-5 показаний), при этом следует отбросить явно ошибочные измерения случайного характера, не связанные с систематической погрешностью.

Если по результатам измерений по 8.8.3-8.8.14 выполняется одно (любое) из нера

венств:

х,.<

то устройство бракуют. В противном случае заносят данные в протокол по форме, приведенной в Приложении Г, и переходят к следующей проверяемой точке.

Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, устройство бракуют. В противном случае результаты испытаний устройства считаются удовлетворительными.

8.9 Проверка нормируемых метрологических характеристик магазина RC ВЧР-64

  • 8.9.1  Опробование

Опробование включает в себя проверку работоспособности переключателя, расположенного на лицевой панели.

Проверку проводить при помощи В7-78/1 в режиме измерения сопротивления в следующей последовательности:

  • - подключить В7-78/1 к выводным контактам переключателя;

  • - установить положение переключателя в замкнутое состояние,

  • - измерить сопротивление, значение не должно превышать 0,5 Ом;

  • - установить положение переключателя в разомкнутое состояние, измеренное значение сопротивления должно быть больше 1 МОм.

  • 8.9.2  Проверка основной относительной погрешности воспроизведения сопротивления и емкости

Проверку проводить при помощи В7-78/1 (для измерения сопротивлений) и ELC-131D (для измерения емкостей) в следующей последовательности:

  • - подключить эталонное средство измерения к гнездам соответствующего магазина;

  • - измерить проверяемые параметры согласно таблицам Д.1, Д.2 (Приложение Д);

  • - результаты измерений занести в протокол (таблицы Д.1, Д.2).

Примечание - Проверку параметров выполнять на частоте 1 кГц для ELC-131D.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

  • 8.9.3  Обработка результатов измерений

Относительная погрешность £измерений определяется по формуле:

Хд

где Хд - действительное значение задаваемой величины (показания эталонного средства измерения);

Хаш - измеренное (выданное) значение задаваемой величины (показания поверяемого магазина RC);

Для каждой проверяемой точки вычисляют значения граничных показаний поверяемого магазина RC по формулам:

■униж _ -у ^допуск -у верх _ V i ^допуск

Л1 ~Лдг~^1   9 Л1

Допуск _ З

1 _100%’ д'

Регистрируют значение х, соответствующее максимальному отклонению от установленного значения проверяемой точки.

Если по результатам измерений по 8.9.2 выполняется одно (любое) из неравенств: Xi<XH или Xi>X°epx,

то магазин RC бракуют. В противном случае заносят данные в протокол по форме, приведенной в Приложении Д, и переходят к следующей проверяемой точке.

Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, магазин RC бракуют. В противном случае результаты испытаний магазина RC считаются удовлетворительными.

9 Оформление результатов поверки
  • 9.1  Результаты поверки комплексов оформить в соответствии с Приказом Мини-стерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», либо другим действующим нормативно техническим документом, регламентирующим поверку средств измерений.

  • 9.2  Положительные результаты поверки каждого составного блока комплекса удостоверяются свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

  • 9.3  При отрицательных результатах поверки каждый составной блок комплекса не допускается к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на блок комплекса.

    С.Ю. Рогожин

Начальник отдела 206.1

И. Терзи

Инженер отдела 206.1

ПРИЛОЖЕНИЕ А (справочное) Метрологические и технические характеристики комплекса

Таблица А.1 - Метрологические характеристики устройства РЕТОМ-ВЧ/64

Наименование характеристики

Значение

Выход 1

Тип выхода

несимметричный

Диапазон воспроизведения частоты, Гц

от 200 до 1200000

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты, Гц, не более

±(2-10'6-Fae„ +0,02) 0

Пределы допускаемой дополнительной погрешности воспроизведения частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазон воспроизведения напряжения переменного тока, В

от 0,06 до 12

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 200 Гц до 1,2 МГц при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, В, не более

±(0,022-Агим< + 0,003-хк^

Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазон установки уровня сигнала переменного тока, при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, дБм2)

от минус 13 до плюс 33

Пределы допускаемой основной абсолютной погрешности установки уровня сигнала переменного тока при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, дБм, не более:

  • - в диапазоне частот от 200 до 500 Гц

от минус 13 до плюс 7

св. плюс 7 до плюс 33

  • - в диапазоне частот от 500 Гц до 1,2 МГц

от минус 13 до плюс 7

св. плюс 7 до плюс 33

±0,7

±0,6

±0,5

±0,4

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности установки уровня сигнала переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Выход 2

Тип выхода

симметричный

Воспроизведение частоты, Гц

50

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты, Гц, не более

±0,02

Пределы допускаемой дополнительной погрешности воспроизведения частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазон воспроизведения напряжения переменного тока, В

от 1 до 120

Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока, %, не более

±2,5

Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Пределы допускаемой основной абсолютной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с, с, не более3)

±0,001

Пределы допускаемой дополнительной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения, обусловленной изменением температуры окружающей среды от нормальных условий измерений3)

не более 0,5 предела основной погрешности на каждые 10 °C

Вход инч

Тип входа

симметричный

Номинальный диапазон частоты, Гц

от 0 до 4000

Диапазоны измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, В

от 0,03 до 3; св. 3 до 30;

св. 30 до 300

Пределы допускаемой основной абсолютной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, В, не более

±(0,022-Хам + 0,003-Х)

Пределы допускаемой дополнительной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазоны измерений среднеквадратичного значения уровня сигнала напряжения переменного тока, дБн4)

от минус 28 до плюс 12; св. плюс 12 до плюс 32; св. плюс 32 до плюс 52

Пределы допускаемой основной абсолютной погрешности измерений уровня сигнала напряжения переменного тока, дБн, не более

±0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений уровня сигнала напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Вход 1„ч

Номинальная частота, Гц

50

Диапазон измерений среднеквадратичного значения силы переменного тока, А

от 0,003 до 0,030

Диапазон измерений среднего значения силы постоянного тока, А

от 0,005 до 0,050

Пределы допускаемой основной абсолютной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока, А, не более

±(0,022-2^ + 0,003-2^)

Пределы допускаемой дополнительной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Вход 1

Номинальный диапазон частоты, Гц

от 200 до 1200000

Диапазоны измерений среднеквадратичного значения напряжения переменного тока, В

от 0,01 до 1; св. 1 до 10;

св. 10 до 100

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В, не более

±(0,022-2^ + 0,003-Хс)

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазоны измерений среднеквадратичного значения уровня сигнала переменного тока (нагрузка 75 Ом), дБм

от минус 29 до плюс 11; св. плюс 11 до плюс 30; св. плюс 30 до плюс 51

Пределы допускаемой основной абсолютной погрешности измерений уровня сигнала, дБм, не более

±0,4

Пределы допускаемой дополнительной погрешности измерений уровня сигнала, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

ВЧ-ЧАСТОТОМЕР (Вход 1)

Диапазон измерений частоты, Гц

от 200 до 1200000

Пределы допускаемой основной абсолютной погрешности измерений частоты при уровне входного сигнала от 50 до 100 % от предела измерений (на пределах 1 В, 10 В, 100 В), Гц, не более:

  • - в диапазоне частот св. 200 до 500 Гц

  • - в диапазоне частот св. 500 Гц до 1,2 МГц

±(0,00016-2^ + 4,8)

±5

Пределы допускаемой дополнительной погрешности измерений частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Наименование характеристики

Значение

МАГАЗИН RLC

Магазин R1

Номинальное значение воспроизведения сопротивления, Ом

10; 15; 20; 50; 100; 150

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %, не более

±1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин R2

Номинальное значение воспроизведения сопротивления, Ом

75; 240; 280; 310; 330;

450

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %, не более

±1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин С1

Номинальное значение емкости, нФ

2,2; 3,2; 4,4; 4,65; 6,4; 7

Пределы допускаемой основной относительной погрешности воспроизведения емкости, %, не более

±2

Пределы допускаемой дополнительной погрешности воспроизведения емкости, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0,2 до 1000

Магазин L1

Номинальное значение индуктивности, мГн

0,25; 0,5; 0,6; 1,0; 1,2;

2,0

Пределы допускаемой основной относительной погрешности воспроизведения индуктивности, %, не более

±5

Пределы допускаемой дополнительной погрешности воспроизведения индуктивности, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Наибольший допустимый ток, А

0,5

Номинальный диапазон частоты, кГц

от 24 до 1000

ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР Т1

Коэффициент трансформации W35/W125)

2

Коэффициент трансформации W34/W125)

1

Коэффициент трансформации W45/W12 5

1

Пределы допускаемой основной относительной погрешности установки коэффициентов трансформации, %, не более

±5

Пределы допускаемой дополнительной погрешности установки коэффициентов трансформации, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Пределы допускаемой основной относительной погрешности асимметричности коэффициентов трансформации W34/W12, W45/W12 (при номинальной нагрузке RHOM=150 Ом), %, не более

±5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности асимметричности коэффициентов трансформации, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Наибольшее допустимое входное напряжение, В

10

Номинальный диапазон частоты, кГц

от 24 до 1000

МИЛЛИСЕКУНДОМЕР

Диапазон измерений времени, с

от 0,001 до 99

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов, с, не более:

  • - в диапазоне св. 0,001 до 0,999 с;

  • - в диапазоне св. 0,999 до 9,999 с;

  • - в диапазоне св. 9,999 до 99,00 с

±0,001

±0,01 ±0,1

Пределы допускаемой дополнительной погрешности измерений временных интервалов, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

В формулах абсолютной погрешности приняты обозначения:

Хизм ~ измеренное значение;

Хк~ конечное значение диапазона/предела измерений;

Fzeit- частота воспроизведения, Гц.

  • 2)    дБм - абсолютный уровень по мощности относительно базиса 1мВт.

  • 3)    для РЕТОМ-ВЧ/64-01

  • 4)    дБн - абсолютный уровень по напряжению относительно базиса 0,775 В.

  • 5)    W35, W12, W34, W45 - обмотки дифференциального трансформатора.

Таблица А.2 - Метрологические характеристики тестера высокочастотного ВЧТ-25М

Наименование характеристики

Значение

Вход UB4

Номинальный диапазон частоты, кГц:

от 24 до 1200

Диапазоны измерений среднеквадратичного значения напряжения переменного тока, В

от 0,02 до 0,2; св. 0,2 до 2;

св. 2 до 20;

св. 20 до 100

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В, не более:

  • - для диапазонов от 0,02 до 0,2 А; св. 0,2 до 2 А; св. 2 до 20 А

  • - для диапазона св. 20 до 100 А

±(0,022-Лам±0,003-^)1)

±(0,022-Х^ ±0,006-Ак)

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Диапазоны измерений среднеквадратичного значения уровня сигнала переменного тока (нагрузка 75 Ом), дБм2)

от минус 23 до минус 3; св. минус 3 до плюс 17; св. плюс 17 до плюс 37; св. плюс 37 до плюс 51

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения уровня сигнала переменного тока, дБм, не более:

±0,5

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения уровня сигнала переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

  • 1) В формулах основной абсолютной погрешности приняты обозначения: Хизм - измеренное значение;

Хк - конечное значение диапазона/предела измерений.

  • 2) дБм - абсолютный уровень по мощности относительно базиса 1мВт.

Таблица А.З - Метрологические характеристики магазина затуханий ВЧА-75М

Наименование характеристики

Значение

Номинальный диапазон частоты, МГц

от 0,004 до 1

Характеристическое сопротивление, Ом

75

Максимальное входное напряжение переменного тока, В

7511

Диапазон установки затухания, дБ

от 0 до 49

Дискретность установки диапазона затухания, дБ

1

Пределы допускаемой основной абсолютной погрешности установки затухания, дБ, не более

±0,25

Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

0 Допустимая длительность работы при напряжении 50 В - 10 минут, при напряжении 75 В - не более 1 минуты.

Таблица А.4 - Метрологические характеристики магазина RC ВЧР-64

Наименование характеристики

Значение

Сопротивление R1

Номинальное значение сопротивления, Ом

75

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %, не более

1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин R2

Номинальное значение сопротивления, Ом

310, 450

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %, не более

1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин С1

Номинальное значение емкости эквивалентов конденсатора связи, нФ

3,2; 4,65; 6,4; 7;

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности воспроизведения емкости, %, не более

2

Пределы допускаемой дополнительной погрешности воспроизведения емкости, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °C

Номинальный диапазон частоты, кГц

от 0,2 до 1000

Таблица А.5 - Технические характеристики комплекса РЕТОМ™-ВЧ

Наименование характеристики

Значение

Максимальная выходная мощность в режиме воспроизведения напряжения переменного тока на Выходе 2, Вт, не более

5

Мощность R1 (МАГАЗИН RLC устройства РЕТОМ™-ВЧ/64), Вт, не более

1

Мощность R2 (МАГАЗИН RLC устройства РЕТОМ™-ВЧ/64), Вт, не более

30

Рабочее напряжение С1 (МАГАЗИН RLC устройства РЕ-ТОМ™-ВЧ/64), В, не более

100

Мощность R1 (магазин RC ВЧР-64), Вт, не более

50

Мощность R2 (магазин RC ВЧР-64), Вт, не более

4

Рабочее напряжение С1 (магазин RC ВЧР-64), В, не более

200

Нормальные условия измерений:

- температура окружающего воздуха, °C

от плюс 15 до плюс 25

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - устройства РЕТОМ™-ВЧ/64

  • - тестера высокочастотного ВЧТ-25М

  • - магазина затуханий ВЧА-75М

  • - магазина RC ВЧР-64

  • - относительная влажность воздуха, %, не более

от плюс 10 до плюс 40 от 0 до плюс 45 от 0 до плюс 50

от минус 20 до плюс 50

80

Питание комплексов:

  • - устройства РЕТОМ™-ВЧ/64:

  • - частота однофазной сети, Гц

  • - номинальное напряжение сети, В

  • - напряжение сети, В

  • - тестера высокочастотного ВЧТ-25М:

  • - тип аккумулятора

  • - количество элементов, шт.

  • - напряжение, В

  • - емкость, мАч

- магазина затуханий ВЧА-75М:

  • - тип аккумулятора

  • - количество элементов, шт.

  • - напряжение, В

  • - емкость, мАч

от 45 до 65

230 от 187 до 242

Li-Ion

1

3,7 2200

Li-Ion

1

3,7

2200

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более:

- устройства РЕТОМ™-ВЧ/64

415x175x335

- тестера высокочастотного ВЧТ-25М

125x185x50

- магазина затуханий ВЧА-75М

270x246x174

- магазина RC ВЧР-64

125x185x50

Масса, кг, не более:

- устройства РЕТОМ™-ВЧ/64

6,3

- тестера высокочастотного ВЧТ-25М

0,5

- магазина затуханий ВЧА-75М

3

- магазина RC ВЧР-64

0,3

Высота над уровнем моря, м, не более

2000

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

25000

Таблица А. 6 - Характеристики ПО

Идентификацион-ные данные (признаки)

Значение

ПО

РЕТОМ™-ВЧ/64

«ВЧ-лаборатория» РЕТОМ™-ВЧ/64

ПО ВЧА-75М

ПО ВЧТ-25М

Идентификационное наименование ПО

hwimage. flash

RetomHF_64

HFA75MV1.

7.hex

HFTester

M_(vl51)

Номер версии (идентификационный номер ПО)

Не ниже 1.3.9

Не ниже 1.2.85

Не ниже 1.7

Не ниже

1.5.1

Цифровой идентификатор ПО

по версии ПО

по версии ПО

по версии ПО

по версии ПО

ПРИЛОЖЕНИЕ Б

Форма протокола проверки магазина затухания ВЧА-75М

Зав. №___________ Дата выпуска. __________

Дата поверки:     ____________________

Условия проведения поверки:

температура окружающего воздуха, ‘С _______________

относительная влажность воздуха, %     _______________

атмосферное давление, кПа (мм.рт.ст) _______________

Измерения провел: ________________________

Причина проведения поверки:    первичная, периодическая, после ремонта

Проверка внешнего вида и опробование: соответствует, не соответствует

Таблица Б.1 Установка затухания (11вх=10 В, f=95 кГц)

Эталонное СИ, тип: ____________________________________________________________________________

Эталонное СИ, тип: ____________________________________________________________________________

Кэслаб

Входное напряжение, В

Выходное напряжение расчетное, В

Кослаб заданный, дБ

Предел долуст. погреш., дБ

Показания рабочего эталона, В

Кослаб расчетный, дБ

Нижи, гран, долуст показ., дБ

Верш, гран, долуст. показ, дБ

Резуль

тат

Кослаб

Входное напряжение, В

Выходное напряжение расчетное, В

Кослаб заданный, дБ

Предел долуст. погреш, ДБ

Показа ния рабочего эталона, В

Кослаб расчетный, дБ

Нижн. гран, долуст. показ., дБ

Верхи, гран, долуст. показ., дБ

Резуль

тат

Контр, точка, дБ

Контр, точка, дБ

0

10,000

10,000

0,000

0.25

-0,250

0,250

25

10.000

0,562

25,000

0,26

24,750

25,250

1

10,000

8,913

1,000

0,25

0,750

1,250

26

10.000

0,501

26,000

0,25

25,750

26,250

2

10,000

7,943

2,000

0.25

1,750

2,250

27

10,000

0,447

27,000

0,25

26,750

27,250

3

10,000

7,079

3,000

0.25

2,750

3,250

28

10,000

0,398

28,000

0.25

27,750

28,250

4

10,000

6,310

4,000

0,25

3,750

4,250

29

10,000

0,355

29,000

0,25

28,750

29,250

5

10,000

5,623

5,000

0,25

4,750

5.250

30

10,000

0,316

30,000

0.25

29,750

30,250

б

10,000

5,012

6,000

0,25

5,750

6,250

31

10,000

0.282

31,000

0,25

30,750

31,250

7

10,000

4,467

7,000

0,25

6,750

7,250

32

10,000

0,251

32,000

0.25

31,750

32,250

8

10,000

3,981

8,000

0.25

7,750

8,250

33

10.000

0,224

33.000

0,25

32,750

33,250

9

10,000

3.5И8

9,000

0,25

8,750

9,250

34

10,000

0.200

34,000

0.25

33,750

34,250

10

10,000

3,162

10,000

0.25

9,750

10,250

35

10,000

0,178

35,000

0,25

34,750

35,250

11

10,000

2,818

11,000

0.25

10,750

11,250

36

10,000

0,158

36,000

0,25

35,750

36,250

12

10,000

2,512

12,000

0,25

11,750

12,250

37

10.000

0,141

37,000

0.25

36,750

37,250

13

10,000

2,239

13,000

0.25

12,750

13,250

38

10,000

0,126

38,000

0,25

37,750

38,250

14

10,000

1,995

14,000

0,25

13,750

14,250

39

10.000

0,112

39,000

0,25

38,750

39,250

15

10,000

1,778

15,000

0.25

14,750

15,250

40

10,000

0,100

40,000

0,25

39,750

40,250

16

10,000

1,585

16,000

0.25

15,750

16,250

41

10,000

0,089

41,000

0,25

40,750

41,250

17

10,000

1,413

17,000

0,25

16,750

17,250

42

10,000

0.079

42,000

0,25

41,750

42,250

18

10,000

1,259

18,000

0,25

17,750

18,250

43

10,000

0,071

43.000

0,25

42,750

43,250

19

10,000

1,122

19,000

0.25

18,750

19,250

44

10,000

0,063

44,000

0,25

43,750

44,250

20

10,000

1,000

20,000

0,25

19,750

20.250

45

10,000

0,056

45,000

0.25

44,750

45,250

21

10,000

0,891

21,000

0.25

20,750

21250

46

10,000

0,050

46,000

0,25

45,750

46,250

22

10,000

0,794

22,000

0.25

21,750

22,250

47

10,000

0,045

47,000

0,25

46,750

47,250

23

10,000

0,708

23,000

0.25

22,750

23,250

48

10.000

0,040

48,000

0,25

47,750

48,250

24

10,000

0,631

24,000

0.25

23,750

24,250

49

10,000

0,035

49,000

0.25

48,750

49,250

Таблица Б.2 Установка затухания при изменении частоты входного сигнала (АЧХ); Ubx=9,5 В, «ослаб (дБ) = 40 дБ

Эталонное СИ, тип: __________________________________________________________________________

Эталонное СИ, тип: _______________________________________________________________________________

Эталонное СИ, тип: _______________________________________________________________________________

Ubx-IOB

Входное напряжение, В

Выходное напряжение расчетное, В

Кослаб заданный, дБ

Предел допуст, погрею., дБ

Показания рабочего эталона,В

«ослаб расчетный, дБ

Нижн. гран, допуст. показ., дБ

Верхн. гран, допуст. показ., дБ

Результат

Контр, точка

4 кГц

9,500

9,5000

40,000

0;25

39,750

40,250

50 кГц

9,500

9,5000

40,000

0,25

39,750

40,250

300 кГц

9,500

9,5000

40,000

0.25

39,750

40,250

600 кГц

9,500

9,5000

40,000

025

39,750

40,250

1000 кГц

9,500

9,5000

40,000

0.25

39,750

40,250

Значение сопротивления изоляции составило > 20 МОм.

Заключение о соответствии установленным метрологическим требованиям: соответствует. не соответствует

Измерения провел _________________ /__________________/

ПРИЛОЖЕНИЕ В

Форма протокола проверки тестера высокочастотного ВЧТ-25М

Зав. №___________ Дата выпуска:      __________

Причина проведения поверки:    первичная, периодическая, после ремонта

Проверка внешнего вида и опробование: соответствует, не соответствует

Дата поверки:     _____________________

Условия проведения поверки:

температура окружающего воздуха. ‘С ________________

относительная влажность воздуха, %     ________________

атмосферное давление, кПа (мм.рт.ст) ________________

Измерения провел: _______________________

Таблица В.1 Измерение напряжения переменного тока

Эталонное СИ, тип:____________________________________________________________________________

Эталонное СИ. тип:____________________________________________________________________________

Эталонное СИ, тип_______________________________________________________________________

Таблица В.2 Измерение уровня сигнала переменного тока

Эталонное СИ, тип:     __________________________________

Эталонное СИ, тип. __________________________________

Эталонное СИ, тип:     __________________________________

Пре-дел, (м)В

Показания рабочего эталона, (м)В

Предел допуст. погрешности, (м)В

Показания поверяемого СИ, (м)В

Нижняя граница допуст. значений.

(м)В

Верхняя граница допуст. значений.

(м)В

Результат

Контр точка

а

Ь

(частота 24 кГц)

200

20 мВ

20,00

0.022

0,003

18,96

21,04

200

100 мВ

100,0

0,022

0.003

97,20

102,80

200

190 мВ

190,0

0,022

0.003

18522

194,78

2

0,21 В

0,210

0,022

0.003

0,199

0,221

2

1 В

1,000

0,022

0,003

0.9720

1.0280

2

1,9В

1,900

0,022

0,003

1,8522

1,9478

20

2,1 В

2,100

0.022

0,003

1,994

2,206

20

10 В

10,00

0.022

0.003

9,720

10,280

20

19 В

19,00

0,022

0.003

18,522

19,478

200

21 В

21,00

0,022

0,003

19,94

22.06

200

50В

50,00

0,022

0.003

48,30

51,70

200

90В

90,00

0,022

0,003

87,42

92,58

Пре-дел, дБм

ДБм

Показания рабочего эталона, (М)В

Расчетное значение.

ДБм

Предел допуст. погрешности, дБ

Покаэажя поверяемого СИ, дБм

Нижняя граница допуст. «валившим лтегтсттп, ДБм

Верхняя граница допуст. значений.

ДБм

Результат

Контр, точка

а

ь

{частота 24 кГц, R-75 Ом)

-3

-23 ДБм

20,00

-22,7300

0.5

-23,23

-22,23

-3

-9 дБм

100,0

-8,7506

0,5

-9,251

-8,251

-3

-ЗдБм

190,0

-3,1755

0.5

-3,676

-2,676

17

-ЗдБм

0,210

-2,3062

0,5

-2,806

-1,806

17

11 ДБМ

1,000

11,2494

0,5

10,749

11,749

17

17дБм

1,900

16,8245

0,5

16,324

17,324

37

17 ДБМ

2,100

17,6938

0,5

17,194

18,194

37

31 ДБм

10,00

31,2494

0,5

30,749

31,749

37

37 ДБМ

19,00

36,8245

0,5

36,324

37,324

57

37 ДБм

21,00

37,6933

0,5

37.194

38,194

57

45 ДБм

90,00

45.2288

0,5

44,729

45,729

57

51 ДБм

90,00

50,3342

0,5

49,834

50,834

(частота 300 кГц)

200

20 мВ

20,00

0,022

0,003

18.96

21,04

200

100 мВ

100,0

0.022

0,003

97,20

102,80

200

190 мВ

190,0

0,022

0,003

185,22

194,78

2

0,21 В

0,210

0,022

0,003

0,199

0,221

2

1 В

1,000

0,022

0.003

0,9720

1,0280

2

1,9В

1,900

0,022

0,003

1,8522

1.9478

20

2,1 В

2,100

0,022

0,003

1.994

2,206

20

10В

10,00

0,022

0,003

9,720

10,280

20

19В

19,00

0,022

0.003

18.522

19,478

200

21 В

21,00

0,022

0.003

19.94

22,06

200

50В

50,00

0,022

0,003

48.30

51,70

200

90В

90,00

0,022

0,003

87,42

92,58

(частота 1200 кГц)

200

20 мВ

20,00

0,022

0,003

18,96

21,04

200

100 мВ

100,0

0,022

0.003

97,20

102,80

200

190 МВ

190,0

0,022

0.003

185,22

194,78

2

021 В

0,210

0,022

0,003

0.199

0,221

2

1 В

1,000

0.022

0.003

0,9720

1,0280

2

1,9 В

1,900

0.022

0,003

1,8522

1,9478

20

2.1 В

2,100

0.022

0,003

1,994

2,206

20

10В

10,00

0.022

0,003

9,720

10,280

20

19В

19,00

0,022

0.003

18,522

19,478

(частота 1000 кГц)

200

21 В

21,00

0,022

0.003

19,94

22,06

200

50В

50,00

0.022

0,003

48,30

51,70

200

90В

90,00

0.022

0.003

87,42

92,58

(часто1

га 300 кГц, R«75 Ом)

-3

-23 дБм

20,00

-22,7300

0,5

-23,23

-22,23

-3

-9 дБм

100,0

-8,7506

0.5

-9,251

-8.251

-3

-ЗдБм

190,0

-3,1755

0.5

-3,676

-2,676

17

-ЗдБм

0Д10

-2,3062

0,5

-2.806

-1,806

17

11 дБм

1,000

11,2494

0,5

10,749

11,749

17

17 дБм

1,900

16,8245

0.5

16,324

17,324

37

17дБм

2,100

17,6938

0,5

17,194

18,194

37

31 дБм

10,00

31,2494

0.5

30,749

31,749

37

37 дБм

19,00

36,8245

0.5

36,324

37,324

57

37 дБм

21,00

37,6938

0.5

37,194

38,194

57

45 дБм

50,00

45,2288

0.5

44,729

45,729

57

51 дБм

90,00

50,3342

0.5

49,834

50.834

(частота 1200 кГц, R»75 Ом)

-3

-23 дБм

20,00

-22,7300

0.5

-23,230

-22,230

-3

-9 дБм

100,0

-8,7506

0,5

-9,251

-8,251

-3

-ЗдБм

190,0

-3,1755

0.5

-3,676

-2,676

17

-ЗдБм

0,210

-2,3062

0,5

-2,606

-1.806

17

11 дБм

1,000

11,2494

0.5

10,749

11,749

17

17 ДБМ

1,900

16,8245

0,5

16,324

17,324

37

17 дБм

2,100

17,6938

0,5

17,194

18,194

37

31 дБм

10,00

31,2494

0,5

30,749

31,749

37

37 дБм

19,00

36,8245

0.5

36,324

37.324

(частота 1000 кГц, R-75 Ом)

57

37 дБм

21,00

37,6938

0,5

37.194

38,194

57

45 дБм

50,00

45,2288

0.5

44,729

45,729

57

51 ДБМ

90,00

50,3342

0.5

49,834

50,834

Значение сопротивления изоляции составило > 20 МОм.

Заключение о соответствии установленным метрологическим требованиям: соответствует. не соответствует

Измерения провел

ПРИЛОЖЕНИЕ Г

Форма протокола проверки устройства РЕТОМ-ВЧ/64

Зав. №_________ Дата выпуска: _____________________

Причина проведения поверки: первичная, периодическая, после ремонта Проверка внешнего вида и опробование: соответствует, не соответствует

Дата поверки:

Измерения провел:    ______________________

Таблица Г.1.1 Воспроизведение напряжения переменного тока (Выход 1)

Эталонное СИ, тип:      ______________________________________________________

Эталонное СИ, тип __________________________________________________

Пре дел.

В

Показания рабочего эталона. В

Предел допуст. погрешности. В

Показания поверяемого СИ. В

Нижняя граница допуст. показаний. В

Верхняя граница допуст. показаний. В

Результат

Контр, точка

а

Ь

(

частота 200 Гц)

12

0,06 В

0,06000

0.022

0,003

0,023

0.097

12

0,5 В

0,90

0,022

0,003

0,453

0,547

12

1.5 В

1,50

0,022

0,003

1.431

1,569

12

ЗВ

3,00

0,022

0.003

2,898

3,102

12

4,5 В

4.50

0.022

0,003

4,365

4.635

12

7,00

0,022

0.003

6,810

7,190

12

10В

10,00

0.022

0,003

9,744

10,256

12

12 В

12,00

0,022

0.003

11.700

12,300

(частота 1200 кГц)

12

0,06 В

0,06000

0,022

0,003

0.023

0,097

12

0,5 В

0,50

0,022

0,003

0,453

0.547

12

1.5 В

1,50

0.022

0.003

1,431

1,569

12

ЗВ

3,00

0,022

0,003

2,898

3,102

12

4,5 В

4,50

0,022

0.003

4,365

4.635

12

7,00

0,022

0.003

6,610

7,190

12

10В

10,00

0.022

0.003

9.744

10,256

12

12В

12,00

0,022

0.003

11.700

12,300

Условия проведения поверки: температура окружающего воздуха, 'С относительная влажность воздуха, % атмосферное давление, кПа (мм.рт.ст) напряжение питающей сети, В частота сети, Гц

Таблица Г.1.2 Установка уровня сигнала переменного тока (Выход 1)

Эталонное СИ, тип         _______________________________________________

Эталонное СИ. тип        ____________________________________________

пред ел, дБм

- и

Показания рабочего эталона, В

Расчетное значение, дБм

Предел допуст. погрешности, дБм

Показания поверяемого СИ. дБм

Нижняя граница допуст. показаний, дБм

Верхняя граница допуст. показаний. дБм

Результат

Контр, точка

а

о

(частота 200 Гц)

33

-13 дБм

0,0600

-13,188

0.7

-13,880

-12.488

33

5 дБм

0,500

5Д2Э

0.7

4.529

5.929

33

15 ДБм

1,500

14,771

0,6

14.171

15.371

33

21 ДБм

3,000

20,792

0.6

20,192

21,392

33

24 дБм

4,500

24,314

0.6

23,714

24,914

33

28 ДБм

7,000

28,151

0,6

27,551

28,751

33

31 дБм

10,000

31,249

0.6

30,649

31,849

33

33 дБм

12,000

32,833

0,6

32,233

33,433

(частота 1200 кГц)

33

-13 дБм

0,0600

-13,188

0.5

-13,680

-12,688

33

5 ДБм

0,500

5Д29

0.5

4,729

5,729

33

15 ДБм

1,500

14,771

0,4

14,371

15,171

33

21 ДБм

3,000

20,792

0.4

20,392

21.192

33

24 ДБм

4,500

24,314

0,4

23.914

24,714

33

28 дБм

7,000

28,151

0.4

27.751

28,551

33

31 дБм

10,000

31,249

0,4

30.849

31.649

33

33 дБм

12,000

32,833

0,4

32,433

33,233

Таблица Г.1.3 Воспроизведение напряжения переменного тока в диапазоне частот от 200 Гц до 1,2 МГц (Выход 1)

Эталонное СИ, тип. _______________________________________________________________

Эталонное СИ. тип:

Эталонное СИ, тип: Эталонное СИ, тип:

пре дел, В

АЧХ

Показания рабочего эталона. В

предел допуст. погрешности. В

Показания поверяемого СИ, В

Нижняя граница допуст. показаний, В

Верхняя граница допуст. показаний, В

Результат

Контр, точка

а

Ь

(контроля

>уемое напряжение 6 В)

12

200 Гц

6.00

0.022

0,003

5.832

6,168

12

500 Гц

е.оо

0.022

0,003

5,832

6.168

12

24 кГц

в,00

0,022

0,003

5.832

6,168

12

600 кГц

6,00

0.022

0.0D3

5.832

6,168

12

1200 кГц

6,00

0,022

0,003

5,832

6,168

пред ел, кГц

F

Показания поверяемого СИ. гц

Предел допуст. погрешности, Гц

показания рабочего эталона. Гц

НИЖНЯЯ граница допуст. показаний. Гц

Верхняя граница допуст. показаний. Гц

Результат

Контр, точка

а

ь

(контролируемое напряжение 12 В)

1200

200 Гц

200

0.000002

0.02

-0.0200

0.0200

1200

500 Гц

500

0,000002

0,02

-0,0200

0,0200

1200

24 кГц

24000

0,000002

0,02

-0,0200

0,0200

1200

600 кГц

600000

0.000002

0,02

-0,0200

0,0200

1200

1200 кГц

1200000

0,000002

0,02

-0,0200

0,0200

Таблица Г.1.5 Воспроизведение напряжения переменного тока (Выход 2)

Эталонное СИ, тип: ___________________________________________________________________________________

Эталонное СИ. тип: ___________________________________________________________________________________

Таблица Г.1.6 Воспроизведения частоты сигнала (Выход 2)

Эталонное СИ, тип:       ________________________________________

Эталонное СИ. тип:

Пре дел, В

Показания поверяемого СИ, В

Предел допуст. погрешности, %

Показания рабочего эталона, В

НИЖНЯЯ граница допуст. показан^, В

Верхняя граница допуст. показаний, В

Результат

Контр точка

а

ь

(частота 50 Гц)

120

ЗВ

3,00

2,5%

0,000

6,000

120

ЗОВ

30,00

2,5%

27,00

33,00

120

60 В

60,00

2,5%

57,00

63,00

120

90В

90,00

2,5%

87,00

93,00

120

120 В

120,00

2,5%

117,00

123,00

F=50 ГЦ

Показания поверяемого си. ГЦ

Предел допуст. погрешности, Гц

Показания рабочего эталона, Гц

Нижняя граница допуст. показаний, Гц

Верхняя граница допуст. показаний, Гц

Результат

Выход сигнал

а

ь

(контролируемая частота 50 Гц)

ЗВ

60,0000

0,02

49,9800

50,0200

ЗОВ

50,0000

0,02

49,9800

50,0200

60В

50,0000

0,02

49,9800

50,0200

90В

50,0000

0,02

49,9800

50,0200

120 В

50,0000

0,02

49,9800

50,0200

Таблица Г.1.7 Воспроизведение времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с (Выход 2) - для исполнения "01"

Эталонное СИ, тип:__

t

Показания повер. СИ. мс

Предел допуст. погрешности, мс

Показания рабочего эталона, мс

Нижняя граница допуст. значений, мс

Верхняя граница допуст. значений, мс

Результат

Контр, точка

а

ь

постоянное напряжение 100 В

100 мс

100,00

1

99,0000

101,0000

500 мс

500,00

1

499,0000

501,0000

900 мс

900,00

1

899,0000

901,0000

Эталонное СИ. тип:                         ________________________

R1

Показ, повер. СИ, Ом

Предел допуст погрешности, %

Показания рабочего эталона. Ом

Нижняя граница допуст. значений, Ом

Верхняя граница допуст. значений. Ом

Результат

Контр, точка

а

ь

10 Ом

10

1.0%

9,90

10,10

15 Ом

1S

1,0%

14,85

15,15

20 Ом

20

1,0%

19,80

20,20

50 Ом

50

1,0%

49,50

50,50

100 Ом

100

1.0%

99,00

101,00

150Ом

150

1,0%

148,50

151,50

Таблица Г.2.3 Воспроизведение емкости (Магазин "С1")

Эталонное СИ. тип:

С1

Показ, повер. СИ, нФ

Предел допуст. погрешности, %

Показания рабочего эталона, нФ

Нижняя граница допуст значений, нФ

Верхняя граница допуст, значений, нФ

Результат

Контр точка

а

Ь

2,2 нФ

2,2

2,0%

2,156

2,244

3,2 нФ

3,2

2,0%

3,136

3,264

4,4 нФ

4,4

2.0%

4,312

4,488

4,65 нФ

4,55

2,0%

4,557

4,743

6,4 нФ

6,4

2.0%

6,272

6,528

7 нФ

7,0

2,0%

6,860

7,140

Таблица Г.2.5 Установка коэффициентов трансформации

Эталонное СИ, тип: _____________________________________________________________

ивых/ивх=

1

Коэфф, трансф номин

Предел допуст. погрешности, %

Коэфф, трансф. расч.

Нижняя граница допуст. значений

Верхняя граница допуст. значений

Рез.

Контр.точка

а

Ь

(напряжение 10 В, частота 300 кГц)

11вых1/11вх

1

5%

0,95

1,05

Ubwx2/Ubx

1

5%

0,95

1,05

Эталонное СИ, тип:              ___________________________________

R2

Показ, повер. СИ, Ом

Предел допуск погрешности, %

Показания рабочего эталона, Ом

Нижняя граница допуст. значений, Ом

Верхняя граница допуск значений. Ом

Результат

Контр, точка

а

ь

75 Ом

75

1,0%

74,25

75,75

240 Ом

240

1,0%

237,60

242,40

280 0м

280

1,0%

277,20

282,80

310 Ом

310

1,0%

306,90

313,10

330 Ом

330

1.0%

326,70

333,30

450 Ом

450

1,0%

445,50

454,50

Таблица Г.2.4 Воспроизведение емкости (Магазин "Cl")

Эталонное СИ, тип:

L1

Показ, повер. СИ, мГн

Предел допуск погрешности, %

Показания рабочего эталона, мкГн

Нижняя граница допуск значений, мкГн

Верхняя граница до пуст, значений, мкГн

Результат

Контр, точка

а

Ь

0,25 мГн

0,26

5,0%

0,238

0,263

0,5 мГн

0,5

5,0%

0,475

0,525

0,6 мГн

0.6

5,0%

0,570

0,630

1,0 мГн

1.0

5,0%

0,950

1,050

1,2 мГн

1,2

5,0%

1,140

1,260

2,0 мГн

2,0

5.0%

1,900

2,100

Таблица Г.2.6 Асимметричность коэффициентов трансформации W34/W12,

W45/W12

Эталонное СИ, тип:     ________________________________________________________

Ubx>10B (Rh-150Om)

Входное напряжение, В

Предел допуск погрешности, %

Показания рабочего эталона,В

Нижняя граница допуск значений, В

Верхняя граница допуск значений,В

Рез.

Контр, точка

а

Ь

24 кГц

10

5,0%

0,0

0,5

300 кГц

10

5,0%

0,0

0,5

900 кГц

10

5,0%

0,0

0,5

Таблица Г.3.1 Измерение напряжения переменного тока (Вход 1)

Эталонное СИ, тип:       ___________________________________

Эталонное СИ, тип:       ___________________________________

Эталонное СИ, тип:       ___________________________________

Таблица Г.3.2 Измерение уровня сигнала переменного тока (Вход 1)

Эталонное СИ, тип:    ____________________________________________________________

Эталонное СИ, тип:    ____________________________________________________________

Эталонное СИ, тип:    ____________________________________________________________

Пре дел, В

Показания рабочего эталона, В

Предел долуст. погрешности, В

Показ, поеер. СИ. В

Нижняя граница долуст. зкачентй, В

Верхняя граница долуст. значений, В

Результат

Контр, точка

а

Ь

(частота 200 Гц)

1

0,01 в

0,0100

0.022

0.003

0,0068

0,0132

1

0,5 В

0,5000

0.022

0.003

0,486

0,514

1

1 В

1,0000

0.022

0.003

0,975

1,025

10

1,5 В

1300

0,022

0,003

1.437

1.563

10

SB

5,000

0 022

0.003

4,860

5.140

10

9ДЮ0

0.022

0.003

8,772

9,228

100

15В

15,00

0.022

0.003

14,37

15,63

100

50В

50,00

0.022

0.003

48,60

51,40

100

90В

90,00

0.022

0.003

87,72

92.28

(частота 24 мГц)

1

0,01 В

0,0100

0.022

0.003

0,0068

0,0132

1

0,5 В

0,5000

0.022

0.003

0,486

0,514

1

1 в

1,0000

0,022

0.003

0,975

1,025

10

1,5 В

1300

0.022

0.003

1,437

1,563

10

5,000

0.022

0.003

4,860

5,140

10

ЭВ

9,000

0.022

0.003

8,772

9.228

100

15В

15,00

0.022

0.003

14,37

15,63

100

50В

50,00

0,022

0.003

48,60

51,40

100

90В

90,00

0.022

0.003

87,72

92.28

(частота 300 кГц)

1

0,01 в

0,0100

0.022

0,003

0,0068

0,0132

1

0,5 В

0,5000

0.022

0,003

0.486

0,514

1

1 В

1,0000

0.022

0.003

0,975

1,025

10

1,5 В

1,500

0.022

0.003

1,437

1.563

10

5,000

0.022

0.003

4,860

5,140

10

9,000

0,022

0,003

8,772

9,228

100

15 В

15,00

0.022

0.003

14,37

15,63

100

50В

50,00

0.022

0.003

48,60

51,40

100

90В

90,00

0.022

0.003

87,72

92,28

Пред ел, дВм

ДБм

Показания рабочего эталона, В

Расчетное значение, дБм

Предел долуст погрешности, дБ

Показ, поеер. СИ.

ДБм

Някютя граница долуст. значений ДБм

Верхняя граница долуст. значений, ДБм

Результат

Контр, точка

а

ь

(частота 200 Гц. R»75 Ом)

11

-29 дБм

0,0100

-28,7506

0,4

-29,151

-28,351

11

5 ДБм

0,5000

53288

0,4

4.829

5,629

11

11 дБм

1,0000

11,2494

0,4

10.849

11,649

30

15 дБм

1,500

14,7712

0.4

14,371

15,171

30

25 дБм

5,000

25,2288

0,4

24,829

25,629

30

30 дБм

9,000

30,3342

0.4

29,934

30,734

51

35 дБм

15,00

34,7712

0,4

34,371

35,171

51

45 дБм

50,00

45,2288

0,4

44,829

45,629

51

50 дБм

90.00

50,3342

0.4

49,934

50,734

(частота 24 кГц, R-75 Ом)

11

-29 ДБм

0,0100

-28,7506

0.4

-29,151

-28,351

11

5дБм

0,5000

53288

0.4

4,829

5,629

11

11 ДБм

1,0000

11,2494

0,4

10,849

11,649

30

15 дБм

1300

14,7712

0,4

14,371

15,171

30

25 дБм

5,000

25,2288

0,4

24,829

25.629

30

30 дБм

9,000

30,3342

0.4

29,934

30,734

51

35 дБм

15,00

34,7712

0.4

34,371

35,171

51

45 дБм

50,00

45.2288

0.4

44,829

45,629

51

50 дБм

90,00

503342

0,4

49,934

50,734

(частота 300 мГц, R«75 Ом)

11

-29 фм

0,0100

-28,7506

0.4

-29,151

-28,351

11

5 дБм

0,5000

5,2288

0.4

4,829

5,629

11

11 ДБм

1,0000

11,2494

0,4

10,849

11,649

30

15 дБм

1300

14,7712

0,4

14,371

15,171

30

25 дБм

5300

25.2288

0,4

24.829

25,629

30

30 дБм

9,000

30,3342

0.4

29,934

30.734

51

35 дам

1530

34,7712

0.4

34,371

35,171

51

45 дам

50,00

45.2288

0,4

44,829

45,629

51

50 дБм

90,00

50,3342

0.4

49,934

50,734

Продолжение таблицы Г.3.1

(частота 1200 кГц)

1

0,01 в

0,0100

0.022

0.003

0,0068

0,0132

1

0,5 В

0,5000

0.022

0.003

0,486

0,514

1

1 В

1,0000

0.022

0.003

0,975

1,025

10

1,5 В

1400

0.022

0.003

1,437

1.563

10

5,000

0.022

0.003

4,860

5,140

10

9,000

0,022

0.003

8,772

9,228

100

15В

15,00

0.022

0.003

14,37

15,63

100

50 В

50,00

0.022

0.003

48,60

51,40

100

90В

90,00

0,022

0.003

87,72

92,28

Таблица Г.3.3 Измерение частоты сигнала (Вход 1)

Эталонное СИ, тип:       ______________________

Эталонное СИ, тип:       ______________________

Эталонное СИ, тип:       ______________________

Пре дел.

В

F

Показания рабочего эталона, Гц

Предел допуст. погрешности, (к)Гц

Показ, повер. СИ, Гц

Нижняя граница допуст. значений, Гц

Верхняя граница допуст. значений, ГЦ

Результат

Контр, точка

а

ь

(входно*

напряжение 0,5 В)

1

200 Гц

199,99126

0,00016

4,8

195,16

204,82

1

490 Гц

489,98522

0,00016

4,8

485,11

494,86

1

550 Гц

549,98081

5,0

544,98

554,98

1

300 000 Гц

299998,76

5.0

299993.76

300003.76

1

1200 000 Гц

1199995Д10

5,0

1199990,00

1200000,00

(входма

е напряжение 5 8)

10

200 Гц

199.99126

0,00016

4,8

195.16

204,82

10

490 Гц

489,98522

0,00016

4.8

485.11

494,86

10

550 Гц

549,98081

5,0

544,98

554,98

10

300 000 Гц

299998,76

5,0

299993,76

300003.76

10

1200 000 Гц

1199995,00

5,0

1199990,00

1200000,00

(входное напряжение SO В)

100

200 Гц

200,01999

0,00016

4.8

195,19

204,85

100

490 Гц

490,04998

0.00016

4,8

485,17

494,93

100

550 Гц

550,05584

5.0

545.06

555,06

100

300 000 Гц

300002,69

5,0

299997,69

300007,69

100

1200 000 Гц

1200010,80

5,0

1200005,80

1200015,80

Продолжение таблицы Г.3.2

(частота 1200 кГц, R»75 Ом)

11

-29 ДБм

0,0100

-28,7506

0.4

-29,151

-28,351

11

5дБм

0,5000

53288

0,4

4.829

5,629

11

11 ДБм

1,0000

11.2494

0,4

10,849

11,649

30

15 дБм

1300

14,7712

0,4

14,371

15,171

30

25 дБм

5,000

25,2288

0,4

24,829

25,629

30

30 дБм

9,000

30,3342

0,4

29,934

30,734

51

35 дБм

15,00

34,7712

0,4

34,371

35,171

51

45ДОш

50,00

45,2288

0,4

44,829

45,629

51

50 дБм

90,00

50,3342

0,4

49,934

50,734

Таблица Г.4.1 Измерение напряжения переменного тока (Вход инн)

Эталонное СИ. тип: ________________________________________________________________________

Эталонное СИ. тип: ________________________________________________________________________

Предел, В

Показания рабочего эталона. В

Предел допуст. погрешности. В

Показания повер. СИ, в

Нижняя граница допуст. значений, в

Верхняя граница допуст. значений, В

Результат

Контр точка

а

Ь

(напряжение переменного тока, частота 50 Гц)

3

0.03 В

0,0300

0.022

0,003

0,0203

0.0397

3

0.1 в

0,1000

0,022

0,003

0,0838

0,1112

3

0,3 В

0,3000

0,022

0,003

0,2844

0,3156

3

1 в

1,0000

0.022

0.003

0,9690

1,0310

3

38

3,0000

0,022

0,003

2,9250

3,0750

30

3.5 В

3,500

0.022

0.003

3,333

3,667

30

5,000

0,022

0,003

4,800

5,200

30

10В

10,000

0.022

0.003

9,690

10,310

30

20 В

20,000

0,022

0.003

19.470

20.530

30

ЗОВ

30,000

0,022

0,003

29,250

30.750

300

35 В

35,000

0.022

0,003

33,330

36.870

300

50 В

50,000

0,022

0,003

48,000

52.000

300

100В

100,00

0,022

0.003

96.90

103,10

300

200 В

200,00

0,022

0,003

194,70

205,30

300

300 В

300,00

0,022

0,003

292,50

307.50

Таблица Г.4.3 Измерение напряжения постоянного тока (Вход инч)

Эталонное СИ. тип:     _______________________________________

Эталонное СИ. тип:

Пред ел, В

Показания рабочего эталона. В

Предел допуст. погрешности, В

Показания повер. СИ.

В

Нижняя граница допуст. значений, В

Верхняя граница допуст значений, в

Результат

контр точка

а

Ь

(наг

ряжение тмм

тоянного тока

3

0.03 в

0,0300

0,022

0,003

0,0203

0,0397

3

0,1 в

0,1000

0,022

0,003

0,0888

0,1112

3

0,3 В

0,3000

0,022

0,003

0,2844

0,3156

3

1 в

1,0000

0,022

0.003

0.9690

1,0310

3

ЗВ

3,0000

0,022

0.003

2,9250

3.0750

30

3.5 В

3.500

0,022

0,003

Э.ЭЭЭ

3,667

30

5.000

0,022

0.003

4,800

5,200

30

10В

10,000

0,022

0.003

9,690

10,310

30

20В

20,000

0,022

0,003

19,470

20,530

30

ЗОВ

30,000

0,022

0,003

29,250

30,750

300

35 В

35,000

0,022

0,003

33,330

36,670

300

50В

50.000

0,022

0.003

48,000

52,000

300

100 В

100,00

0,022

0,003

96,90

103,10

300

200В

200,00

0,022

0,003

194,70

205,30

300

300 В

300,00

0,022

0,003

292,50

307,50

Таблица Г.4.2 Измерение уровня сигнала переменного тока (Вход 11нч)

Эталонное СИ, тип: ________________________________________________________________________________

Эталонное СИ, тип: ________________________________________________________________________________

Предел. ДБИ

дБн

Показания рабочего эталона, В

Расчетное значение, дБн

Предел депуст. погрешности, ДБ

Показания повер СИ, Д&Н

Нижняя граница допуст значений, ДБн

Верхняя граница допуст значений, ДБн

Результат

Контр, точка

а

ь

(напряжение переменного тома, частота 50 Гц)

12

-28дБн

0,0300

-28.244

0,5

-28,74

-27,74

12

-18 Д&Н

0,1000

-17,788

0.5

-18,29

-17.29

12

-8 ДБН

0,3000

-8.244

0,5

-8.74

-7,74

12

2 ДБН

1,0000

2.214

0,5

1.71

2.71

12

12 ДБН

3,0000

11,758

0.5

11,26

12,26

32

13 Д&Н

3,300

13,095

0,5

12,60

13,60

32

16 Д&Н

3,000

16,193

0.5

15,69

16,69

32

22Д&Н

10,000

22,214

0,5

21,71

22.71

32

28 дВн

20,000

28,235

0.5

27.73

28.73

32

32дБн

30.000

31,756

0,5

31.26

32.26

52

13 дБн

36.000

33,095

0.5

32,60

33.60

52

26 Д&Н

50.000

36,193

0.5

35,69

36.69

52

42 ДБн

100,00

42,214

0.5

41,71

42.71

52

48 Д&н

200.00

48.235

0.5

47.73

48.73

52

52 Д&н

300,00

51.756

0.5

51,26

52.26

Таблица Г.4.4 Измерение силы постоянного тока (Вход Iнч)

Эталонное СИ. тип:          ___________________________

Таблица Г.4.5 Измерение силы переменного тока (Вход 1нч) Эталонное СИ, тип:

Пред ел, мА

=1

Показания рабочего эталона, мА

Предел допуст погрешности, мА

Показания повер СИ, мА

Нижняя граница допуст. значений, мА

Верхняя граница допуст. значений, мА

Результат

Контр точка

4

Ь

(сила постоянного тока)

50

5 мА

5,000

0,022

0,003

4,740

5,260

50

10 мА

10,00

0,022

0,003

9,630

10,370

50

20 мА

20,00

0,022

0,003

19,410

20,590

50

30 мА

30,00

0,022

0,003

29,190

30,810

50

40 мА

40,00

0,022

0,003

38,970

41,030

50

50 мА

50,00

0.022

0,003

48,750

51,250

Пред»

-I

Показания рабочего эталона, мА

Предал допуст погрешности, мА

Показания повер. СИ, мА

Нижняя граница допуст. значений, мА

Верхняя граница допуст. значений, мА

Результат

л, мА

Контр.точка

а

Ь

(сила переменного тока, частота 50 Гц)

30

3 мА

3,000

0,022

0,003

2,844

3,156

30

7 мА

7,00

0,022

0.003

6,756

7,244

30

12 мА

12,00

0,022

0.003

11,646

12,354

30

20 мА

20,00

0,022

0.003

19,470

20,530

30

25 мА

25,00

0,022

0.003

24,360

25,640

30

30 мА

30,00

0,022

0.003

29,250

30,750

Таблица Г.4.6 Измерение временных интервалов

Эталонное СИ, тип: __________________________________________________________________________

Предел, с

t

Показания рабочего эталона,

(м)с

Предел допуст. погрешности, (м)с

Показания повер. СИ, (м)с

Нижняя граница допуст. значений, (м)с

Верхняя граница допуст. значений, (М)С

Результат

Контр, точка

а

ь

0,999

10,0...100,0 мс

50,0

1

49,0000

51,0000

0.999

300...500МС

400,0

1

399,0000

401,0000

0,999

700...900 мс

800,0

1

799,0000

801,0000

9,999

1,00...2,00 с

1,000

0,01

0,9900

1,0100

9,999

3,00...5,00 с

4,000

0.01

3,9900

4,0100

9.999

7.00 ..9,00 С

8,000

0,01

7,9900

8,0100

99,00

10,0..20,0 с

15,0

о,1

14,9000

15,1000

99,00

30,0...50,0 с

40,0

0,1

39,9000

40,1000

99,00

70,0.„99,0 С

85,0

0,1

84,9000

85,1000

Значение сопротивления изоляции составило > 20 МОм.

Заключение о соответствии установленным метрологическим требованиям: соответствует. не соответствует

Измерения провел

ПРИЛОЖЕНИЕ Д

Форма протокола проверки магазина RC ВЧР-64

Зав. №___________ Дата выпуска:      __________

Причина проведения поверки:    первичная, периодическая, после ремонта

Дата поверки:

Измерения провел: _______________________

Проверка внешнего вида и опробование: соответствует, не соответствует

Условия проведения поверки:

температура окружающего воздуха, ‘С ________________

относительная влажность воздуха, %     ________________

атмосферное давление, кПа (мм.рт.ст) ________________

Таблица Д.1 Воспроизведение сопротивления

Эталонное СИ, тип: __________________________________________________________________

Таблица Д.2 Воспроизведение емкости С1

Эталонное СИ, тип: ___________________________________________________________________

R

Показ, повер. СИ. Ом

Предел допуст. погрешности, %

Показания рабочего эталона, Ом

Нижняя граница допуст. значений, Ом

Верхняя граница допуст. значений, Ом

Результат

Контр точка

а

ь

75 Ом

76

I ;0%

74,25

75,75

310 Ом

310

1,0%

306,90

313,10

450 0м

450

1,0%

445,50

454,50

С

Показ, повер. СИ, нФ

Предел допуст. погрешности, %

Показания рабочего эталона, нФ

Нижняя граница допуст. значений, нФ

Верхняя граница допуст. значений, нФ

Результат

Контр, точка

а

Ь

3,2 нФ

3.2

2,0%

3,136

3,264

4,65 нФ

4.65

2,0%

4,557

4,743

6,4 нФ

0,4

2,0%

6,272

6,528

7 нФ

7.0

2,0%

6,860

7,140

Значение сопротивления изоляции составило > 20 МОм.

Заключение о соответствии установленным метрологическим требованиям: соответствует. не соответствует

Измерения провел

55

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
