ФГУП ’’ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ”

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

Заместитель директора по

изводственной метрологии

ВНИИМС’’

г*' .

Н.В. Иванникова

2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМ А ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СЧЕТЧИКИ ГАЗА БЫТОВЫЕ ЭЛЕКТРОННЫЕ СГБЭ

Методика поверки

МП 208-006-2017

2017

Настоящий документ распространяется на счетчики газа бытовые электронные СГБЭ (в дальнейшем - счетчики), выпускаемые по техническим условиям ЛГФИ.407221.060 ТУ, и устанавливает методику первичной и периодической поверок счетчиков.

Счетчики подлежат первичной поверке при выпуске из производства и после ремонта и периодической поверке в процессе эксплуатации и хранения.

Поверку счетчиков проводят организации, аккредитованные на право поверки.

Интервал между поверками - не более 12 лет.

1. Операции поверки
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Инв. N подл I Подл, и дата рзам.инв-N I Инв.Ы дубл. I Подп. и дата

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование:

2.1 Проверка герметичности

6.2.1

да

да

2.3 Проверка функционирования

6.2.2

да

да

3 Контроль метрологических характеристик

6.3.1

(или 6.3.2)

Да

да

3.2 Поверка импульсного выхода

6.3.3

да

да

3.3 Проверка потери давления

6.3.4

да

да

3.4 Проверка ПО

6.3.5

да

нет

1.2. Выборочная первичная поверка партии счетчиков проводится по п.6.4.

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

2. Средства поверки

2.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Средства измерений должны быть поверены и иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

Инв. N подл I Подл, и дата Ьзам.инв.М I Mhb.N дубл. I Подп. и дата

Таблица 2

Наименование и тип (условное обозначение) средства поверки

Метрологические и технические характеристики средства поверки

Рабочий эталон 1-ого разряда по ГОСТ Р 8.618-2014 (Установка поверочная СПУ-5)

Диапазон расходов от 0,016 до 4 м3/ч. Пределы допускаемой относительной погрешности измерений ±0,45 %.

Рабочий эталон 1-ого разряда по ГОСТ Р 8.618-2014 (Мерники газовые колокольные МГКТ-100)

Максимальный объем 100 дм3.

Приведенная погрешность измерений объема ±0,15 % от верхнего предела измерений

Рабочий эталон 1-ого разряда по ГОСТ Р 8.618-2014 (Мерники газовые колокольные МГКТ-400)

Максимальный объем 400 дм3.

Приведенная погрешность измерений объема ±0,2 % от верхнего предела измерений

Частотомер электронносчетный 43-63

Подсчет количества импульсов, следующих с частотой 0,1... 1 Гц

Погрешность не более ±0,03 %

Источник питания постоянного тока Б5-45

Выходное напряжение 10,0 В. Ток не более

10 мА

Стенд для проверки герметичности 31-00/836-000-000

Создание давления 50 кПа (0,5 кгс/см2). Класс точности контрольного манометра 1,5; цена деления 1 кПа (0,01 кгс/см2)

Кабель "СГБЭ-Имп"

Согласно приложению А

Барометр-анероид М-110

Диапазон измерений абсолютного давления от 600 мм рт.ст. до 790 мм рт.ст.

Д= ±1,5 мм рт.ст.

Гидрометр психрометрический ВИТ-2

Измерение влажности воздуха от 20 до 90 %. Д= ±6 %. Измерение температуры воздуха от +15 до +40 °C. Д=±0,2 °C

Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Изы

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

Инв. N подл Г Поди, и дата Ьзам.инв.Ы IMhb.N дубл.|Подп. и дата

3 Требования безопасности
  • 3.1 К поверке счетчика допускаются лица, прошедшие инструктаж по технике безопасности в соответствии с действующей на предприятии нормативной документацией по общим правилам техники безопасности и изучивших эксплуатационную документацию на счетчик и средства поверки.

  • 3.2 Перед включением в сеть средства поверки, имеющие клемму заземления, необходимо заземлить.

  • 3.3 Поверка счетчиков должна проводиться в системах, в которых рабочее избыточное давление не превышает 5 кПа.

ВНИМАНИЕ! ВСЕ РАБОТЫ ПО МОНТАЖУ И ДЕМОНТАЖУ НЕОБХОДИМО ВЫПОЛНЯТЬ ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ И ПРИ ОТСУТСТВИИ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ИЗМЕРЯЕМОЙ СРЕДЫ В ТРУБОПРОВОДЕ.

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура измеряемой среды и окружающего воздуха плюс (20±5) °C;

  • - относительная влажность измеряемой среды и окружающего воздуха 30-80 %;

  • - атмосферное давление от 84 до 106 кПа (630 - 795 мм рт.ст.);

  • - измеряемая среда - воздух;

  • - изменение температуры измеряемой среды в течение одного измерения не более ±1 °C;

  • - направление потока воздуха через счетчик совпадает с направлением стрелки на его корпусе;

  • - внешние источники электрических и магнитных полей находятся на расстоянии не менее 3 м от счетчика и средств измерений.

5 Подготовка к поверке
  • 5.1 Проверяют наличие действующих свидетельств о поверке используемых средств измерений.

  • 5.2 Проверяют наличие эксплуатационной документации на счетчик.

  • 5.3 Перед проведением поверки счетчик выдерживают при соблюдении климатических условий, оговоренных в п.4.1, не менее 2 часов.

    Изы

    Лист

    N. Докум.

    Поди.

    Дата

    МП 208-006-2017

    Лист

Инв. N подл I Подп. и дата Ьзам.инв.Ы I Инв.Ы дубл. I Подп. и дата

6 Проведение поверки

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре устанавливают соответствие поверяемых счетчиков следующим требованиям:

  • - комплектность, маркировка и пломбирование должна соответствовать указанным в паспорте счетчика;

  • - заводской порядковый номера счетчика должен соответствовать заводскому номеру в паспорте счетчика;

  • - окно для считывания показаний с индикатора должно быть чистым и не иметь дефектов, препятствующих правильному считыванию показаний;

  • - корпус счетчика не должен иметь вмятин, забоин, отслоений покрытий, следов коррозии.

  • 6.2 Опробование

6.2.1 Проверка герметичности
  • 6.2.1.1 Проверку герметичности счетчика проводят на стенде для проверки герметичности подачей в рабочую полость счетчика воздуха под давлением 50 кПа (0,5 кгс/см2).

В течение 5 минут после подачи давления контролируют спад давления по контрольному манометру, цена деления которого не более 1 кПа (0,01 кгс/см2).

Счетчик считают герметичным, если в течение 5 минут не наблюдается спада давления по контрольному манометру.

6.2.2 Проверка функционирования
  • 6.2.2.1 Для проверки функционирования подают в рабочую полость счетчика струю сжатого воздуха (согласно стрелке на корпусе счетчика) и наблюдают за показаниями счетчика.

Показание счетчика на дисплее должно увеличиваться.

Изы

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

  • 6.3 Определение метрологических характеристик

6.3.1   Определение основной относительной погрешности измерений объема с использованием мерника
  • 6.3.1.1 Счетчик устанавливают на измерительном участке газового колокольного мерника МГКТ-100 или МГКТ-400 (в дальнейшем - мерник), обеспечивая герметичность мест соединений.

  • 6.3.1.2 Определение погрешности измерений объема проводят на расходах, указанных в таблице 3 для соответствующего исполнения счетчика.

Таблица 3

Условное обозначение счетчика

Расход, м3

Qmax

Qt

Qmin

СГБЭ-1,6 (СГБЭ-1,6Т)

1,60

0,28

0,04

СГБЭ-2,4 (СГБЭ-2,4Т)

2,40

0,50

0,04

СГБЭ-3,2 (СГБЭ-3,2Т)

3,20

0,64

0,04

Инв. N подл I Подп. и дата Ьзам.инв.М I Hhb.N дубл.| Подп. и дата

Примечание - Ot переходный расход имеющий значение 0,2Qmax.

  • 6.3.1.3 Порядок проведения измерений на каждом расходе:

  • - задают с помощью регулировочного крана мерника поверочный расход через газовый счетчик согласно таблице 3.

Относительная погрешность установки расхода должна быть не более минус 5 % для Qmin, плюс 5 % для Qmax и не более ±5 % для остальных значений расходов;

  • - наблюдают за показаниями счетчика газа на индикаторе;

  • - непосредственно после увеличения показаний на индикаторе счетчика на 0,001 м3 фиксируют текущие (начальные) показания счетчика газа и электронного вычислителя мерника;

  • - в процессе опускания колокола фиксируют показания барометрического давления воздуха (Pg), избыточного давления и температуры на входе перед счетчиком (Рс и tc), перепада давления на счетчике (ДР), избыточного давления и температуры под колоколом (Рк и tK);

  • - при прохождении через счетчик объема не менее 0,003 м3 на расходе Qmin и не менее 0,010 м3 - на остальных расходах, непосредственно после увеличения показаний на индикаторе счетчика фиксируют текущие (конечные) показания счетчика газа и электронного вычислителя мерника;

  • - объём воздуха по мернику, VM, определяют, как разность между зафиксированными конечными и начальными показаниями электронного вычислителя мерника;

  • - объем воздуха, прошедший через счетчик, Vc, определяют, как разность между зафиксированными конечными и начальными показаниями счетчика газа.

На каждом расходе проводят одно измерение.

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

  • 6.3.1.4 Счетчик считают выдержавшим поверку, если значение основной относительной погрешности измерений объема, на всех расходах не выходит за пределы:

  • - ±3,0 % в диапазоне расходов от Qmin до 0,2Qmax

  • - ±1,5 % в диапазоне расходов от 0,2 Qmax (вкл.) zioQmax

Примечание - Расчет действительного значения объем воздуха Уд, м3, прошедшего через счетчик за время измерения, и относительной погрешности измерений объема 8V, %, проводят по формулам

(1)

Инв. N подл I Подл, и дата Ьзам.инв-N I Инв.Ы дубл.| Подп. и дата

8v=+-+^.100 (2)

где VM - объем воздуха, определенный по мернику, м3;

Рб - барометрическое давление воздуха, Па;

Рк - избыточное давление под колоколом, Па (мм вод.ст.);

Рс -давление на входе перед счетчиком, Па;

ДР - перепад давления на счетчике, Па;

tc - температура на входе перед счетчиком, °C;

tK - температура воздуха под колоколом, °C;

273,16 - коэффициент приведения к абсолютной температуре;

Ус - объем воздуха, прошедший через счетчик и определенный по индикатору счетчика, м3.

Для счетчиков с температурной коррекцией при расчете основной относительной погрешности измерений объема по формуле (2) вместо действительного объема Уд, м3, используют значение объема, приведенного к +20 °C, Уд.тк, м3, который рассчитывают по формуле

v _v 29315

дтк_ УД',+273>|5                      <3)

6.3.2 Определение основной относительной погрешности измерений объёма с помощью установки СПУ -5
  • 6.3.2.1 Счетчики устанавливают на измерительном участке поверочной установки СПУ-5 (в дальнейшем - установка), согласно с руководством эксплуатации установки, обеспечивая герметичность мест соединений. После установки счётчиков в линию проводят определение погрешности измерений объёма в соответствии с руководством на установку СПУ5.00.00.000-01 РЭ. Определение погрешности измерений объема проводят на расходах, указанных в таблице 3 для соответству-

    Изы

    Лист

    N. Докум.

    Подп.

    Дата

    МП 208-006-2017

    Лист

ющего исполнения счетчика. Задаваемый расход устанавливается с погрешностью ±10 %. Минимальный поверочный объём воздуха, пропускаемый через счётчик, не менее 0,003 м3 на расходе Qmin и не менее 0,01 м3 на остальных расходах.

Инв. N подл I Подп. и дата рзам.инв.Ы I Инв.Ы дубл.| Подп. и дата

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

  • 6.3.2.2 Счетчик считают выдержавшим поверку по данному параметру, если значение основной относительной погрешности измерений объема, на всех расходах не выходит за пределы:

  • - ±3,0 % в диапазоне расходов от Qmin до 0,2Qmax

  • - ±1,5 % в диапазоне расходов от 0,2 Qmax (вкл.) до Qmax

Примечание - для счетчиков с температурной коррекцией при расчете основной относительной погрешности измерений объема установку СПУ-5 настраивают на приведение прошедшего через счетчик объема к температуре +20 °C, согласно СПУ5.00.00.000-01 РЭ.

6.3.3 Поверка параметров импульсного выхода
  • 6.3.3.1 Счетчик устанавливают на измерительном участке газового мерника, обеспечивая герметичность мест соединений.

Подключают к импульсному выходу счетчика средства поверки согласно рисунку 1.

Инв. N подл Подп. и дата Езам.инв.Ы I Инв.Ы дубл. I Подп. и дата

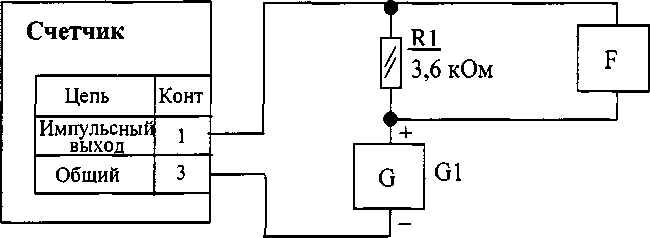

Рисунок 1 - Схема поверки импульсного выхода G1 - источник питания постоянного тока; Р1 - частотомер

На выходе источника питания устанавливают напряжение 10 В. Переключают частотомер в режим счета импульсов.

  • 6.3.3.2 Задают расход Qmax, согласно таблице 3, с погрешностью не более ±10 %. Фиксируют текущие (начальные) показание счетчика на индикаторе и запускают процесс измерений на частотомере.

Пропускают через счётчик объём воздуха не менее - 0,01 м3.

Фиксируют текущие (конечные) показания счетчика на индикаторе и показания частотомера.

Объем Vc, м3, прошедший через счетчик за время измерений определяют, как разность начальных и конечных показаний счетчика в процессе измерений.

  • 6.3.3.3 Счетчик считают поверенным по данному параметру, если количество импульсов, зарегистрированных частотомером за время измерений, равно целой части числа, полученного от деления объема Vc, прошедшего через счетчик за время измерений, на цену одного импульса (0,001 м3/имп).

Примечание - при положительном результате контроля метрологических характеристик счетчика по п.п. 6.3.2 на поверочном оборудовании посредством импульсного выхода, поверку импульсного выхода счетчика по п.п. 6.3.3 не проводят.

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

6.3.4 Проверка потери давления
  • 6.3.4.1 Проверку потери давления на поверяемом счётчике определяют при максимальном значении расхода воздуха. Qmax, для соответствующего исполнения счетчика (см. таблицу 3) с помощью U-образного м ановакуум метра или других средств измерений, входящих в состав установки или на измерительном участке газового колокольного мерника.

  • 6.3.4.2 Потери давления па счётчике допускается определять одновременно с определением основной относительной погрешности, как разность давлений на входе и выходе счётчика.

  • 6.3.4.3 Счётчик считают выдержавшим проверку по данному параметру, если потери давления не превышают 1,8 кПа (183 мм вод. ст.) включительно.

6.3.5 Проверка ПО

нв. N поил I Поди, и , ,ата Гзам.инв.Ы I Инв.Ы дубл.1 Подп. и дата

  • 6.3.5.1 При проверке ПО счетчика инициируют перезапуск микроконтроллера, считывают с ЖК индикатора счетчика идентификационные данные ПО и сравнивают их с данными ПО, приведенными в описании типа на счетчик.

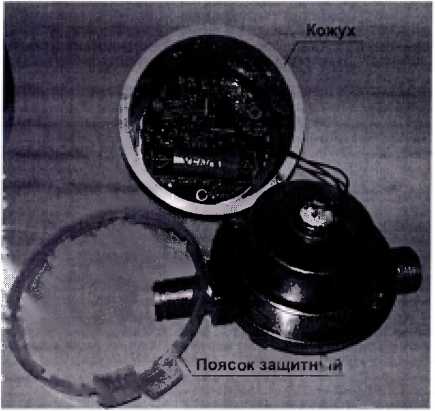

  • 6.3.5.2 Снимают со счетчика защитный поясок и кожух (см. рис.2). Снимают на две секунды и затем устанавливают на место джампер "Л". После перезапуска микроконтроллера на ЖК индикаторе счетчика последовательно отображаются: "8.8.8.8.8.8.8.8.8Д ’’Идентификационное наименование ПО", "Цифровой идентификатор ПО", "Показания нарастающим итогом".

  • 6.3.5.3 Проверку ПО счетчика считают положительной, если на ЖК индикаторе счетчика после перезапуска микроконтроллера индицируются следующие параметры "Идентификационное наименование ПО" - "SG U5.000", "Цифровой идентификатор ПО" - "ECb2F 199" и затем "Показания нарастающим итогом".

Рисунок 2 - Расположение джампера J1

И.

| Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Чист

10

6.4 Проведение поверки партии счетчиков на основании выборки

Инв. N подл Подп. и дата {Взам.инв.Н I Hhb.N дубл.I Подп. и дата

6.4.1 Определение основной относительной погрешности измерений объема

В случае предъявления на поверку непрерывных партий счетчиков, произведенных одним изготовителем, использующем один процесс производства, обеспечивающий калибровку всех счетчиков при производстве, допускается выборочная первичная поверка партий счетчиков по количественному признаку, согласно ГОСТ РИСО 3951-2-2015.

Для определения критерия приемки (отклонения) партии рекомендуется использовать форму к метод "S”, ГОСТ Р ИСО 3951-2-2015 (п.16.2.), с предельно допустимым уровнем несоответствий (AQL) 4,0 %. Выборка счетчиков из предъявляемой на поверку партии должна быть репрезентативной с уровнем контроля II (нормальный) по ГОСТ Р ИСО 3951-2-2015 (таблица А.1).

Контроль допусков основной относительной погрешности измерений объема для выборки счетчиков на каждом поверяемом расходе проводят путем сравнения полученных значений статистик качества Qu и QL на каждом поверяемом расходе с конгрольным нормативом из ГОСТ Р ИСО 3951-2-2015 (таблица В.1).

Партию счетчиков принимают, если каждая из вычисленных статистик качества больше либо равна контрольному нормативу, в противном случае партию отклоняют.

Если общее количество отклоненных партий в последовательности контролируемых партий при первом предъявлении достигло 5, то переходят к 100% контролю.

Возобновление поверки партии счетчиков на основании выборки производят после принятия действий по улучшению качества счетчиков. Уровень контроля после возобновления поверки партии счетчиков на основании выборки - усиленный. После принятия с первого предъявления 5 партий счетчиков переходят на нормальный контроль.

6.4.2. Проверку остальных характеристик, предусмотренных данной методикой проводят по п. 6.2., 6.3.3., 6.3.4. и 6.3.5.

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

7 Оформление результатов поверки
  • 7.1 Результаты поверки заносят в протокол.

При наличии возможности автоматического формирования протокола поверки поверочным оборудованием, протокол поверки формируется и выводится на устройство печати.

Рекомендуемая форма протокола при поверке на оборудовании, которое не формирует протокол в автоматическом режиме, приведена в приложении Б.

В случае выборочной поверки по ГОСТ Р ИСО 3951-2-2015 оформляется сводный протокол на выборку из партии. Рекомендованная форма сводного протокола приведена в приложении В.

  • 7.2 При положительных результатах поверки делают записи в соответствующем разделе паспорта счетчика, с нанесением знака поверки, в соответствии с документом "Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке", утвержденным приказом Минпромторга России от 02.07.2015 № 1815. Знак поверки также наносят на место сцепления пояска, после чего счетчик допускается к эксплуатации.

  • 7.3 Если при отрицательных результатах поверки счетчик не подлежит ремонту, го выдают извещение о непригодности его к эксплуатации с указанием причин в соответствии с приказом Минпромторга России от 02.07.2015 № 1815.

    Инв. N подл Поди, и дата Взам.инв.Ы I Инв.Ы дубл.|Подп. и дата

    Начальник отдела 208

    ФГУП "ВНИИМС”

    Начальник сектора

    ФГУП "ВНИИМС"

    Главный консгруктор

    АО "АПЗ"

    Изм

    Лист

    N. До кум.

    Поди.

    Дата

    Б.А. Иполитов

    В.И. Никитин

    В.В. Кочнев

    МП 208-006-2017

    Лист

Приложение А

(обязательное)

Принципиальные электрические схемы кабелей

А. 1 Принципиальная электрическая схема кабеля приведена на рисунке А. 1. Обозначения в таблицах, помещенных возле концов кабеля, указывает место подключения соответствующих концов кабелей (адрес).

Адрес

Конт.

F_Out

1

Общ.

3

Конт.

Адрес

1

F_Ipt

2

Общ.

Рисунок А. 1 - Кабель "СГБЭ-Имп"

Инв. N подл I Подп. и дата Ьзам.инв.М I Инв.Ы дубл.| Подп. и дата

Изы

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол №_________от___________ первичной (периодической) проверки счетчика

газа бытового электронного СГБЭ-______зав. №________

изготовитель____________________

Адрес изготовителя________________________________________

Условия поверки: - температура окружающего воздуха_____°C;

  • - относительная влажность_______%;

  • - атмосферное давление________кПа (мм рт.ст.)

Средства поверки

Наименование средства поверки

Используемая характеристика

  • 1.  Проверка функционирования_______________ соотв, (не соотв.)

  • 2.  Результаты поверки метрологических характеристик

    Инв. N подл I Поди, и дата Ьзам.инв.Ы I Инв.Ы дубл. I Подп. и дата

    Поверочный расход

    Объём воздуха

    Основная относительная погрешность измерений объема

    эталонный, м3

    измеренный, м3

    допускаемая, %

    фактическая, %

    • 3.   Результаты проверки импульсного выхода________________ соотв. (не соотв.)

    • 4.   Счетчик_____________________ герметичен (не герметичен)

    • 5.   Потери давления на расходе Qmax_______кПа

    • 6.   Идентификация ПО_______________ соотв. (не соотв.).

    Заключение _____________________

    (годен, не годен)

    Исполнитель

    Фамилия

    Дата

    Подпись

    Поверку проводил

    Изы

    Лист

    N. Докум.

    Подп.

    Дата

    МП 208-006-2017

    Лист

Приложение В

(рекомендуемое)

Сводный протокол поверки на партию №____ счетчиков________________

(наименование счетчиков)

в количестве________шт. изготовленных_________________________________

(наименование изготовителя)

Условия поверки: - температура окружающего воздуха_____°C;

  • - относительная влажность_______%;

  • - атмосферное давление________кПа (мм рт.ст.)

Средства поверки

Наименование средства поверки

Используемая характеристика

Сделана репрезентативная выборка______шт. по ГОСТ Р ИСО 3951-2-2015

Уровень контроля_______

Нормативный коэффициент качества_______________

Инв. N подл I Подп. и дата Взам.инв.М IHhb.N дубл.|Подп. и дата

Зав. №

Поверочный расход

Объём воздуха

Основная относительная погрешность измерений объема

эталонный, м3

измеренный, м3

допускаемая, %

фактическая, %

Примечание - в таблицу заносят измеренные параметры и номера по паспорту всех счетчиков репрезентативной выборки.

Расчетные статистики качества Ql, Qu выборки счетчиков на поверочных расходах:

Qn______________________,

Qt______________________________,

Qmin____________________

Результаты проверки импульсного выхода_______________ соотв. (не соотв.)

Счетчики_____________________ герметичны (не герметичны)

Потери давления на расходе Qmax не более 1,8 кПа____________ соотв. (не соотв.).

Идентификация ПО______________ соотв. (не соотв.).

Партия ___________________

пригодна (непригодна)

Поверку проводил_____________ ____

Ф.И.О.               Дата

Подпись

Изм

Лист

N. Докум.

Подп.

Дата

МП 208-006-2017

Лист

Копировал

Лист регистрации изменений

Изм

Номепе

листов

Всего листов в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

Измененных

Заменен

ных

Новых

Аннулированных

со н со d

S

с

5 С

Ц Z

m I S

!

Z

CD

  • 1 s

  • 2 co co

я

co

1-co C[

s

c § C

| Инв. N подл

МП 208-006-2017

Лист

16

Изы

Лист

N. Докум.

Подп.

Дата

Копировал                                       Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
