УТВЕРЖДАЮ

УТВЕРЖДАЮ

Генеральный директор ООО НПП «ЭЛ

МЕР»

В.М. Оклад

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

о

Н.В. Иванникова

2016 г.

ТЕРМОМЕТРЫ ЭЛЕКТРОКОНТАКТНЫЕ

ТКП-150, ТКП-ЮО/МЗ, ТКП-100/М4

Методика поверки

(с Изменением № 1)

НКГЖ.405591.023МП г. Москва, г. Зеленоград 2016 г.

СОДЕРЖАНИЕ

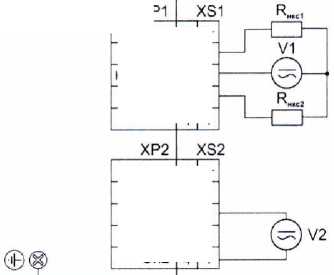

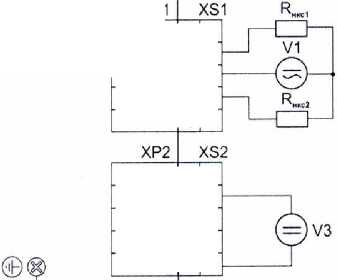

ПРИЛОЖЕНИЕ А Схемы электрические подключений

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на термометры электроконтактные ТКП-150, ТКП-100/МЗ, ТКП-100/М4 (далее - ТКП), предназначенные для измерений и контроля температуры твердых, жидких, газообразных и сыпучих веществ, и устанавливает методику их первичной и периодической поверок.

  • 1.2 Настоящая методика поверки может быть применена при калибровке ТКП.

  • 1.3 Межповерочный интервал составляет:

  • - четыре года для диапазона измерений от минус 50 до плюс 350 °C;

  • - два года для диапазона измерений от минус 50 до плюс 500 °C.

  • 1.4 Основные метрологические характеристики

    • 1.4.1 Основные метрологические характеристики приведены в таблице 1.1.

Таблица 1.1 - Основные метрологические характеристики ТКП

Наименование характеристики

Значение

Модификация

ТКП-150

Диапазон измерений, °C

от -50 до +100

от -50 до +200

от -50 до +350

от -50 до +500

Пределы допускаемой основной приведенной погрешности:

- цифрового сигнала по индикатору уо, %

±(1,0+1)

±(0,5+1)

±(0,25+1)

±(0,5+1)

±(0,25+1)

±(0,25+1)

- аналогового выхода ys, %

±1,0

±0,5

±0,25

±0,5

±0,25

±0,25

Класс точности

1,0

0,5

0,25

0,5

0,25

0,25

Длина монтажной части, мм

602, 80,

100

120

>160

120

>160

>160

Выходной сигнал

- унифицированный сигнал постоянного тока, мА

от 4 до 20

Модификация

ТКП-ЮО/МЗ, ТКП-100/М4

Диапазон измерений, °C

от -50 до +200

от -50 до +200

от 0 до +500

Поддиапазоны измерений, °C

от -50 до +200 от -25 до +35 от -25 до +75

от 0 до +50

от 0 до +100 от+25 до +125 от +50 до +150 от +100 до +200

от 0 до +500 от +100 до +250 от +200 до +300

Пределы допускаемой основной приведенной погрешности, уо, %

±(1,0+1)

±(0,5+1)

±(0,25+1)

±(0,25+1)

£(1,0+1)

±(0,5+1)

±(0,25+1)

Класс точности

1,0

0,5

0,25

0,25

1,0

0,5

0,25

Длина монтажной части, мм

80

100

>120

>120

120

160

>200

  • 1.4.1.1 Предел допускаемой основной погрешности срабатывания сигнализации не должен превышать предела основной погрешности измеряемых температур.

  • 1.4.1.2 Выходной сигнал для ТКП-150:

  • - унифицированный сигнал постоянного тока, мА:           от 4до 20.

1.4.1.2 (Введен дополнительно, Изм. № 1)
  • 1.4.2 Электрическая прочность изоляции

    • 1.4.2.1 Изоляция электрической цепи питания 220 В относительно контакта защитного заземления в зависимости от условий испытаний должна выдерживать в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.2.2 Изоляция цепей сигнализации и цепи питания относительно контакта защитного заземления и между собой должна выдерживать в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.2.3 Изоляция цепи первичного преобразователя относительно цепи питания и цепей сигнализации 220 В и контакта защитного заземления должна выдерживать в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 1500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.2.4 Изоляция цепи питания 24 В относительно контакта защитного заземления должна выдерживать в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.2.5 Изоляция цепи первичного преобразователя относительно цепи питания 24 В и контакта защитного заземления и цепей сигнализации должна выдерживать в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:

  • - 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.3 Электрическое сопротивление изоляции

    • 1.4.3.1 Электрическое сопротивление изоляции цепи питания 220 В, цепи сигнализации и цепи первичного преобразователя относительно контакта защитного заземления и между собой заземления при испытательном напряжении 500 В не должно быть менее:

  • - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

  • 1.4.3.2 Электрическое сопротивление изоляции цепи питания 24 В и цепи первичного преобразователя относительно контакта защитного заземления и между собой при испытательном напряжении 100 В не должно быть менее:

  • - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.

аблица 2.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Проверка электрической прочности изоляции

6.3

Да

Нет

4 Проверка электрического сопротивления изоляции

6.4

Да

Нет

5 Определение основной приведенной погрешности

6.5

Да

Да

6 Обработка результатов поверки

6.7

Да

Да

7 Оформление результатов поверки

7

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1 - Средства поверки

п.п.

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Номер пункта методики поверки

1

Сосуд Дьюара с льдо-водяной смесью

Воспроизведение температуры плавления льда с погрешностью не более: ±0,02 °C

6.2

6.5

2

Калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012»

ТУ 4381-113-13282997-2013

Диапазон воспроизведения и измерений тока: 0...25 мА;

основная погрешность: ±(10’4-1 + 1) мкА

6.2

6.5

3

Калибратор температуры эталонный КТ-110

ТУ 4381-049-13282997-03

Диапазон воспроизведения температур: (-40... НО) °C нестабильность: ±0,03 °C основная погрешность: ±(0,05+0,0005 t) °C

6.2

6.5

4

Калибратор температуры эталонный «ЭЛЕМЕР-КТ-500»

ТУ 4381-030- 13282997-2010

Диапазон воспроизведения температур: (50...500) °C

нестабильность: ±(0,0002-t) °C основная погрешность: ±(0,04+0,0003 t) °C

6.2

6.5

5

Термостат переливной прецизионный

ТПП-1,2

ТУ 4381-151-56835627-06

Диапазон воспроизведения температур: (35...300) °C (-60... 100) °C, нестабильность под держания температуры для диапазона рабочих температур:

(-60... 35) °C ±0,01 °C

(3 5... 80) °C  ±(0,0025+0,00005 t) °C

(80.. .300) °C ±(0,005+0,00005 t) °C

6.2

6.5

6

Термометр эталонный (образцовый)

3-го разряда ПТС-10. ПИЗ.879.001 ТУ

Диапазон: (-183...630) °C, основная погрешность не более: ±0,01 °C

6.2

6.5

7

Термометр сопротивления платиновый эталонный ПТСВ-3

ТУ 4211-041-13282997-02

Диапазон измерений: (-50...500) °C, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений не более: (-50... 0)    0,03 °C, (0...30)     0,02 °C,

(30...150) 0,03 °C, (150...450) 0,04 °C,

(450...500) 0,07 °C

6.2

6.5

8

Установка для проверки электрической безопасности GPI-745A

Напряжение до 1500 В

6.3

9

Мегомметр Ф 4102/1-1М

ТУ 25-7534.005-87

Диапазон измерений: от 0 до 20000 МОм

6.4

Примечания

  • 1  Предприятием-изготовителем «ЭЛЕМЕР-ИКСУ-2012», КТ-110, «ЭЛЕМЕР-КТ-500», ПТСВ-3 является НПП «ЭЛЕМЕР».

  • 2 Все перечисленные в таблице 3.1 средства поверки должны иметь действующие свидетельства о поверке.

  • 3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Таблица 3.1 (Измененная редакция, Изм. № 1)

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке ТКП выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °C                    20 ± 5;

  • 2) относительная влажность окружающего воздуха, %        30... 80;

  • 3) атмосферное давление, кПа (мм рт.ст.)                 84,0.. .106,7

(630... 800);

  • 4) напряжение питания, В                                220 ± 4,4;

36 ± 0,72 или 24 ± 0,48;

  • 5) частота питающей сети, Гц                            50,0 ± 1,0.

Максимально допускаемый коэффициент высших гармоник 5%.

Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу ТКП.

Вибрация, тряска, удары, влияющие на работу ТКП, должны отсутствовать.

Время выдержки ТКП во включенном состоянии 30 мин.

  • 5.2 Операции, проводимые со средствами поверки и с поверяемыми ТКП, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.

  • 5.3 Перед проведением поверки выполняют следующие подготовительные работы.

    • 5.3.1 ТКП выдерживают в условиях, установленных в п. 5.1 1),...5.1 3) в течение 4 ч.

    • 5.3.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, влияющих на работоспособность ТКП, несоответствия комплектности, маркировки определяют возможность дальнейшего применения ТКП.

  • 6.1.2 У каждого ТКП проверяют наличие паспорта с отметкой ОТК.

  • 6.2 Опробование

    • 6.2.1 Подключают ТКП к источнику питания в соответствии с рисунками А.1 - А.5.

    • 6.2.2 Проверяют для всех диапазонов измерений и при необходимости производят подстройку «нуля» для ТКП с диапазоном измерений (0.. .500) °C, для чего:

  • - помещают ТКП в льдо-водяную смесь и выдерживают при температуре 0 °C в течение не менее 30 мин;

  • - рассчитывают основную приведенную погрешность по формуле

(6.1)

где То- температура льдо-водяной смеси; Т, - температура в поверяемой точке; Тв верхний предел измерений; Тн- нижний предел измерений.

Рассчитанное по формуле (6.1) значение основной приведенной погрешности не должно превышать соответствующего значения, приведенного в таблице 1.1.

При необходимости с помощью параметра «SHFn» устанавливают нулевое значение показаний индикатора для ТКП с диапазоном измерений (0...500) °C.

  • 6.2.3 Проверяют и при необходимости производят подстройку нижнего предела измерений для ТКП/МЗ, ТКП/М4 с диапазоном измерений (-50... 100; -50...200; -50...350; -50.. .500) °C и для ТКП-150 с диапазоном измерений (-50.. .200) °C для чего:

  • - помещают первичный преобразователь ТКП в термостат на глубину, соответствующую длине монтажной части или, если длина монтажной части более 250 мм - на глубину не менее 250 мм.

  • - устанавливают в термостате температуру, соответствующую нижнему пределу измерений; после выхода термостата на заданную температуру выдерживают ТКП при данной температуре в течение не менее 30 мин.

При необходимости с помощью параметра «SHFn» устанавливают значение показаний индикатора ТКП, соответствующее нижнему пределу измерений.

  • 6.2.4 Проверяют и при необходимости производят подстройку верхних пределов измерений, для чего:

  • - помещают первичный преобразователь ТКП в калибратор «ЭЛЕМЕР-КТ-500» (КТ-110) или термостат на глубину, соответствующую длине монтажной части или на глубину не менее 120 мм для «ЭЛЕМЕР-КТ-500» (КТ-НО), для термостата - на глубину монтажной части ТКП или, если длина монтажной части более 250 мм - на глубину не менее 250 мм;

-устанавливают в калибраторе «ЭЛЕМЕР-КТ-500» (КТ-110) или термостате температуру, соответствующую верхнему пределу измерений температуры; после выхода калибратора, или термостата на заданную температуру выдерживают ТКП при данной температуре в течение не менее 30 мин;

  • - с помощью параметра «GAin» устанавливают значение показаний индикатора ТКП, соответствующее верхнему пределу диапазона измерений;

  • - повторяют процедуры по п. 6.2.2, 6.2.3 если проводилась подстройка «нуля», то повторяют также и процедуры по п. 6.2.4.

  • 6.3 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции производят между объединенными контактами для подсоединения напряжения и контактом защитного заземления с помощью установки GPI-745A, позволяющей поднимать напряжение равномерно ступенями, не превышающими 10 % значения испытательного напряжения.

Испытательное напряжение следует повышать, начиная с нуля или со значения, не превышающего номинальное напряжение цепи до испытательного в течение не более 30 с.

Погрешность измерения испытательного напряжения не должна превышать ±5 %.

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин.

Затем напряжение снижают до нуля или значения, не превышающего номинальное, после чего испытательную установку отключают.

Изоляция цепей ТКП должна выдерживать полное испытательное напряжение без пробоев и поверхностного перекрытия.

Проверку электрической прочности проводят при испытательных напряжениях, указанных в п. 1.4.2.

  • 6.4 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции производят между контактами для подсоединения напряжения и корпусом с помощью мегаомметра Ф4102/1-1М. Сопротивление изоляции ТКП не должно быть менее 20 МОм при испытательных напряжениях, указных в п. 1.4.3.

  • 6.5 Определение основных приведенных погрешностей

    • 6.5.1 Основную приведенную погрешность ТКП определяют в точках, соответствующих 5, 25, 50, 75 и 95 % диапазона измерений.

    • 6.5.2 Помещают первичный преобразователь ТКП в калибратор «ЭЛЕМЕР-КТ-500» (КТ-110) или термостат на глубину, соответствующую длине монтажной части или на глубину не менее 120 мм для «ЭЛЕМЕР-КТ-500» (КТ-110), для термостата - на глубину монтажной части ТКП или, если длина монтажной части более 250 мм - на глубину не менее 250 мм.

    • 6.5.3 Устанавливают в калибраторе «ЭЛЕМЕР-КТ-500» (КТ-110) или термостате температуру, указанную в п. 6.5.1.

После выхода калибратора или термостата на заданную температуру выдерживают ТКП при данной температуре в течение не менее 30 мин.

Температуру в термостате измеряют с помощью эталонного термометра сопротивления или преобразователя термоэлектрического.

  • 6.5.4 Основную приведенную погрешность, у, вычисляют по формуле

100% , (6.2)

1В 1 н

где Г-значение температуры, измеренной с помощью ТКП, °C;

То - температура в калибраторе или термостате, °C;

Тв и Тн - верхний и нижний пределы измерений температуры, °C.

  • 6.5.5 Значение основной приведенной погрешности, рассчитанное по формуле (6.2), не должно превышать соответствующего значения, указанного в таблице 1.1.

  • 6.5.6 Определение основной приведенной погрешности аналогового выхода

    • 6.5.6.1  Определение основной приведенной погрешности аналогового выхода производят методом сравнения показаний калибратора-измерителя унифицированных сигналов прецизионного «ЭЛЕМЕР-ИКСУ-2012» (далее - ИКСУ-2012) с расчетным значением выходного сигнала. Расчетные значения выходных сигналов в поверяемых точках, соответствующих 0, 25, 50, 75, 100 % диапазона изменения выходного сигнала.

    • 6.5.6.2 ТКП присоединяют к ИКСУ-2012.

    • 6.5.6.3 Помещают первичный преобразователь ТКП в термостат или калибратор на глубину соответствующую длине монтажной части.

    • 6.5.6.4 Устанавливают в термостате или калибраторе температуру, указанную в п. 6.5.1. После выхода термостата или калибратора на заданную температуру выдерживают

ТКП-150 при данной температуре в течение не менее 30 мин.

Температуру в термостате измеряют с помощью эталонного термометра сопротивления или преобразователя термоэлектрического.

  • 6.5.6.5 Выходной ток /вых./ измеряют с помощью ИКСУ-2012.

  • 6.5.6.6 Основную погрешность ТКП рассчитывают по формуле

/вых. i - /вых. р                           з)

у= - ,

где /вых./ - значение выходного тока в поверяемой точке, измеренное ИКСУ-2012; /вых.р. - расчетное значение выходного сигнала в поверяемой точке;

/н - нормирующее значение выходного сигнала, равное 16 мА для аналогового выхода 4...20 мА.

  • 6.5.6.7 Значение основной приведенной погрешности, рассчитанное по формуле (6.3), не должно превышать соответствующего значения, указанного в таблице 1.1.

6.5.6, 6.5.6.1-6.5.6.7 (Введены дополнительно, Изм. № 1)

6.6 Обработка результатов поверки

  • 6.6.1 Наибольшее из рассчитанных значений основной приведенной погрешности по формуле (6.2) не должно превышать соответствующего значения, приведенного в таблице 1.1.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки ТКП оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815 или отметкой в паспорте и нанесением знака поверки.

7.1 (Измененная редакция, Изм. № 1)
  • 7.1.1 Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

7.1.1 (Введен дополнительно, Изм. № 1)
  • 7.2 При отрицательных результатах поверки ТКП не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 7.3 Отрицательные результаты поверки ТКП оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а ТКП не допускают к применению.

7.3 (Измененная редакция, Изм. № 1)

Л. И. Толбина

А. А. Игнатов

Начальник ОС и ТД

ООО НПП «ЭЛЕМЕР»

Начальник НИО 207

ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

Схемы электрические подключений ТКП-150

ТКП-150

ХТ2

ЦЕПЬ

1

Un1

(с=д_

2

Un2

О-

“220 В

г

3

Корпус

(= 24 В)

ХТ1

RH«C1

ЦЕПЬ

С

К1 HP

4

К1 нз

5

К общ

( ~7)

X. У

К2 НЗ

7

^нкс2

К2 HP

8

Применять один из двух способов заземления

Рисунок А.1 - Схема электрическая подключений через кабельный ввод

ТКП-150

ХР1

XS1     R™,

ЦЕПЬ

>-

К1.2

1

1

____;     V1

К1 1, К2 1

2

2

—и—

К2.2

3

3

4

4

ХР2

XS2

ЦЕПЬ

->

>-

-

1

1

11п1

2

2

-

3

3

@V2

©$>

Un2

4

4

___2г

Рисунок А.2 - Схема электрическая подключений через разъем 2РМГ22. Напряжение питания ~ 220 В

ТКП-150

ХР1

ЦЕПЬ

К1.2

К1 1. К2 1

К2 2

XS1 R.„,

тт

2 А

•4)4

ХР2

ЦЕПЬ

Цп1

XS2 -» >-1 2“ 22 22 4 4-

Обозначения

ХР1, ХР2

XS1.XS2

(VI, V2)® (VI)®

V3

R1

нкс1»

R2

нкс2

Рисунок А.З - Схема электрическая подключений через разъем 2РМГ22. Напряжение питания =24 В или =36 В

к рисункам А.1 - А.З:

  • - вилка 2РМГ22;

  • - розетка 2РМ22;

  • - источник напряжения переменного (110...249 В) или

  • - постоянного (150...249) В тока (для питания каналов сигнализации);

  • - источник напряжения постоянного тока (20...40 В)

(для питания каналов сигнализации);

  • - источник напряжения для питания ГКП;

нагрузка в цепях каналов сигнализации.

Продолжение приложения А

Схемы электрическая подключений ТКП100/МЗ, ТКП-100/М4

ТКП-100

ЦЕПЬ

->

>-

К1.2

1

1

К1.1, К2.1

2

2

К2.2

3

3

4

4

ЦЕПЬ

>-

-

1

1

Uni

2

2

-

3

3

Un2

4

4

Рисунок А.4 - Схема электрическая подключении.

Напряжение питания ~ 220 В

Напряжение питания = 24 В или = 36 В

ТКП-100

ХР1

ЦЕПЬ

->

>-

К1.2

1

1

К1.1, К2.1

2

2

К2.2

3

3

4

4

ЦЕПЬ

->

>-

Un1

1

1

-

2

2

-

3

3

Un2

4

4

Рисунок А.5 - Схема электрическая подключений.

Напряжение питания = 24 В или = 36 В

Обозначения к рисункам А.4 - А.5:

ХР1 -

ХР2 -

ХРЗ -

XS1 -

XS2 -

XS3 -(VI)® ~

(VI)®

(V2) О

(V3) © -

К 1 нксЬ

Р2НКЙ

вилка 2РМГ22 hhhGSP311;

вилка 2РМГ14 или GSSNA 300;

вилка M-614RA-BNGD;

розетка 2РМ22 или GDM 3009;

розетка 2РМ14 или GDSN 307;

розетка M-614RA-ZNGD;

источник напряжения переменного (110...249 В) или постоянного (150..249) В тока (для питания каналов сигнализации);

источник напряжения постоянного тока (20...40 В) (для питания каналов сигнализации);

источник напряжения для питания ТКП;

источник напряжения для питания ТКП;

нагрузка в цепях каналов сигнализации.

14

1

Одна единица наименьшего разряда.

2

Для диапазона измерений от -50 до +100 °C

Таблица 1.1 (Измененная редакция, Изм. № 1)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
