Методика поверки «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО "Татэнерго" - Казанская ТЭЦ-2. Методика поверки» (85138332.711212.071 МП)

лист № 1 из 16

ч

УТВЕРЖДАЮ:

Заместитель директора ФБУ «ЦСМ Татарстан»

г. Казань

2019 г.

Стр.

1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2. ОПЕРАЦИИ ПОВЕРКИ

• 3. СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ

• 7. ПОДГОТОВКА К ПОВЕРКЕ

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Подтверждение соответствия программного обеспечения

  • 8.3 Поверка измерительных компонентов АИИС КУЭ

  • 8.4 Проверка счетчиков электрической энергии

  • 8.5 Проверка функционирования компьютеров АИИС КУЭ (АРМ и/или сервера)......

  • 8.6 Проверка функционирования вспомогательных усгройств

  • 8.7 Проверка нагрузки вторичных цепей измерительных трансформаторов

напряжения

• 8.8 Проверка нагрузки вторичных цепей измерительных трансформаторов тока......

• 8.9 Проверка падения напряжения в линии связи между вторичной обмоткой TH и

счетчиков

• 8.10 Проверка погрешности системного времени

• 8.11 Проверка отсутствия ошибок информационного обмена

• 9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки распространяется на систему автоматизированную информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО «Татэнерго» - Казанская ТЭЦ-2 и устанавливает порядок проведения первичной, внеочередной и периодической поверок ее информационноизмерительных комплексов (далее по тексту - ИИК).

Поверке подлежит АИИС КУЭ с перечнем измерительных каналов (далее - ИК) (состав ИК должен соответствовать описанию типа на АИИС КУЭ и/или паспорту формуляру), прошедших процедуру утверждения типа, и на которую распространено свидетельство об утверждении типа. АИИС КУЭ подвергают поверке покомпонентным (поэлементным) способом с учетом положений раздела 8 ГОСТ Р 8.596-2002.

Допускается проведение поверки отдельных ИК, с обязательным указанием в приложении к свидетельству о поверке информации об объеме проведенной поверки.

Первичную поверку систем проводят после утверждения типа АИИС КУЭ.

Периодическую поверку системы выполняют в процессе эксплуатации АИИС КУЭ. Периодичность поверки АИИС КУЭ осуществляется в соответствии с установленными при утверждении их типа интервалом между поверками. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки АИИС КУЭ, поверяется только этот компонент и поверка АИИС КУЭ не проводится. После поверки измерительного компонента и восстановления ИИК выполняется проверка ИИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИИК (схема соединения, коррекция времени и т.п.).

После ремонта АИИС КУЭ, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики ИИК, а также после замены отдельных измерительных компонентов ИИК АИИС КУЭ, проводится внеочередная поверка АИИС КУЭ в объеме первичной поверки. Допускается проводить поверку только тех ИИК из состава АИИС КУЭ, которые подверглись указанным выше воздействиям. При этом, в случае если замененные измерительные компоненты не соответствуют описанию типа средств измерений, срок действия свидетельства о поверке на АИИС КУЭ в части указанных ИИК устанавливается до окончания срока действия основного свидетельства о поверке. Во всех указанных случаях оформляется технический акт о внесенных изменениях, который должен быть подписан руководителем или уполномоченным им лицом и руководителем или представителем метрологической службы Предприятия-владельца. Технический акт хранится совместно со свидетельством о поверке, как неотъемлимая часть эксплуатационных документов на АИИС КУЭ.

Интервал между периодическими поверками АИИС КУЭ - 4 года.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки применяют средства измерений и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2.

Таблица 2 - Средства измерений

Продолжение таблицы 2

Допускается применение других средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений (согласно таблице 2).

Все средства измерений, применяемые при поверке, должны быть утвержденного типа, а

также иметь действующие свидетельства о поверке.

• 4.1  Поверку АИИС КУЭ осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую методику поверки и руководство по эксплуатации на АИИС КУЭ, имеющие стаж работы по данному виду измерений не менее 1 года.

• 4.2 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации». Измерение проводят не менее двух специалистов, имеющие допуск к работам в электроустановках свыше 1000 В, один из которых должен иметь группу по электробезопасности не ниже IV.

• 4.3 Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации». Измерение проводят не менее двух специалистов, имеющие допуск к работам в электроустановках свыше 1000 В, один из которых должен иметь группу по электробезопасности не ниже IV.

• 4.4 Измерения потерь напряжения в линии связи счетчика с измерительным трансформатором напряжения, входящими в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации». Измерение проводят не менее двух специалистов, имеющие допуск к работам в электроустановках свыше 1000 В, один из которых должен иметь группу по электробезопасности не ниже IV.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, «Правилами технической эксплуатации электрических станций и сетей РФ», «Правил по охране труда при эксплуатации электроустановок» от 23 июля 2013 года №328н (в ред. Приказа Минтруда России от 19.02.2016 N 74н), а также требования безопасности на средства поверки, поверяемые трансформаторы и счетчики, изложенные в их руководствах по эксплуатации.

• 5.2 При применении эталонов, средств измерений, вспомогательных средств поверки и оборудования должны обеспечиваться требования безопасности согласно ГОСТ 12.2.003-91, ГОСТ 12.2.007.3-75.

Влияющие величины, определяющие условия поверки АЛИС КУЭ, должны находится в пределах, указанных в технорабочем проекте на АИИС КУЭ, ее измерительные компоненты и средства поверки.

• 7.1 Перед проведением поверки выполняют следующие подготовительные работы: проводят технические и организационные мероприятия по обеспечению

безопасности поверочных работ в соответствии с действующими правилами по эксплуатации применяемого оборудования;

средства поверки выдерживают в условиях и в течение времени, установленных в их эксплуатационных документах;

• 7.2 Для проведения поверки подготавливают следующую документацию:

• - руководство по эксплуатации АИИС КУЭ;

• - описание типа АИИС КУЭ;

• - свидетельства о поверке средств измерений (измерительных компонентов), входящих в ИК, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• - паспорта протоколы на ИК, оформленные в соответствии с требованиями пп. 3-6 настоящей методики поверки и/или требованиями документов: МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации», МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации», МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации»;

• - рабочие журналы АИИС КУЭ с данными по климатическим и иным условиям эксплуатации за межповерочный интервал (только при периодической поверке).

• 8.1.1  Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов, наличие поверительных пломб и клейм.

• 8.1.2 Проверяют размещение измерительных компонентов, правильность схем подключения трансформаторов тока и напряжения к счетчикам электрической энергии; правильность прокладки проводных линий по проектной документации на АИИС КУЭ.

• 8.1.3 Проверяют соответствие типов и заводских номеров фактически использованных измерительных компонентов типам и заводским номерам, указанным в формуляре АИИС КУЭ.

• 8.1.4 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий.

• 8.1.5 В случае выявления несоответствий по пунктам 7.1.1-7.1.4 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЗ в части неисправных ИК бракуется.

• 8.2.1 Определение идентификационного наименования ПО.

Для определения идентификационного наименования ПО «Пирамида 2000» необходимо:

• 1) Найти файл «CalcClients.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 1) указано идентификационное наименование ПО - «CalcClients.dll».



Рисунок 1 - Идентификационные данные ПО «Пирамида 2000».

• 2) Найти файл «CalcLeakage.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 2) указано идентификационное наименование ПО - «CalcLeakage.dll».



  Общие | Безопасность

  Подробно

Предыдущие версии

Рисунок 2 - Идентификационные данные ПО «Пирамида 2000».

• 3) Найти файл «CalcLosses.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 3) указано идентификационное наименование ПО - «CalcLosses.dll».

' Свойства(Й^^|Г^)

Общие ; Безопасность Подробно Предыдущие версии

Описание

Описание Файла

Тип

Версия Файла

Рисунок 3 - Идентификационные данныеПО «Пирамида 2000».

• 4) Найти файл «Metrology.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 4) указано идентификационное наименование ПО - «Metrology.dll».



  Общие | Безопасность Подробно Предыдущие версии

  Значение

  Свойство

  Описание

Метрологический модуль

Расширение приложения

Рисунок 4 - Идентификационные данные ПО «Пирамида 2000».

• 5) Найти файл «ParseBin.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 5) указано идентификационное наименование ПО - «ParseBin.dll».



  Общие : Безопасность Подробно Предыдущие версии

  Свойство

  414 Эи А141ДА ■w-M • Q 1СГ1ИС

Описание

Описание Файлз

Метрологический модуль

Тип

Версия Файла

Рисунок 5 - Идентификационные данныеПО «Пирамида 2000».

• 6) Найти файл «ParseIEC.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 6) указано идентификационное наименование ПО - «ParseIEC.dll».

  Общие | Безопасность		Подробно	Предыдущие версии
  	Свойство	д или
  	Описание
  	Описание Файла	Метрологический модуль
  	Тип	^асширени.	э приложения
  	Версия Файла



Рисунок 6 - Идентификационные данныеПО «Пирамида 2000».

• 7) Найти файл «ParseModbus.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 7) указано идентификационное наименование ПО - «ParseModbus.dll».



  Общие I Безопасность

  Подробно

  Предыдущие версии

  Свойство            Значение

  Описание

  Описание Файла     Метрологический модуль

  Тип                Расширение приложения

  Версия файла       1.0.0 0 ~^>

Рисунок 7 - Идентификационные данные ПО «Пирамида 2000».

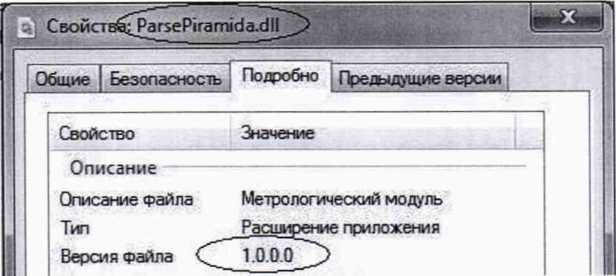

• 8) Найти файл «ParsePiramida.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 8) указано идентификационное наименование ПО - «ParsePiramida.dll».





  Рисунок 8 - Идентификационные данныеПО «Пирамида 2000».

• 9) Найти файл «SynchroNSI.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 9) указано идентификационное наименование ПО - «SynchroNSI.dll».




  s^: Synchro NSI.dl I



  Рисунок 9 - Идентификационные данные ПО «Пирамида 2000».

• 10) Найти файл «VerifyTime.dll» по следующему пути «C:\P2kServer\». Выделить файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 10) указано идентификационное наименование ПО - «VerifyTime.dll».



  Общие I Безопасность

  Подробно

  Свойство

  Описание

  Значение



  Предыдущие версии



Описание Файла     Метрологический модуль

Тип               Расширение приложения

Версия Файла

Рисунок 10 - Идентификационные данные ПО «Пирамида 2000»

• 8.2 Определение цифрового идентификатора ПО

Для определения цифрового идентификатора ПО «Пирамида 2000» необходимо:

• 1) Найти файл «CalcClients.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcClients.dll» - E55712D0B1B219065D63DA949114DAE4.

• 2) Найти файл «CalcLeakage.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcLeakage.dll» - В1959FF70BE1 ЕВ 17C83F7B0F6D4A132F.

• 3) Найти файл «CalcLosses.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcLosses.dll»- D79874D10FC2B156A0FDC27E1СА480АС.

• 4) Найти файл «Metrology.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «Metrology.dll» - 52E28D7B608799BB3CCEA41B548D2C83.

• 5) Найти файл «ParseBin.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParseBin.dll» - 6F557F885B737261328CD77805BD1ВА7.

• 6) Найти файл «ParseIEC.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParseIEC.dll» - 48E73A9283D1E66494521F63D00B0D9F.

• 7) Найти файл «ParseModbus.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета конгрольной суммы файла «ParseModbus.dll» - C391D6427IACF4055BB2A4D3FE1F8F48.

• 8) Найти файл «ParsePiramida.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParsePiramida.dll»- ECF532935CA1A3FD3215049AF1FD979F.

• 9) Найти файл «SynchroNSI.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «SynchroNSI.dll» - 530D9B0126F7CDC23ECD814C4EB7CA09.

• 10) Найти файл «VerifyTime.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «VerifyTime.dll»- 1EA5429B261FB0E2884F5B356A1D1E75.

• 8.3.1  Проверяют правильность расположения и монтажа средств измерений (измерительных компонентов), правильность схем подключения ТТ и TH к счетчикам электрической энергии; правильность прокладки проводных линий связи по проектной документации на АИИС КУЭ.

• 8.3.2 Проверяют соответствие типов и заводских номеров фактически используемых средств измерений (измерительных компонентов) типам, указанным в описании типа АИИС КУЭ и/или в паспорте (формуляре).

• 8.3.3 Проверяют наличие свидетельств о поверке и срок их действия для всех средств измерений (измерительных компонентов): измерительных трансформаторов тока и напряжения, счетчиков электрической энергии, УСГЩ, УСВ. При выявлении просроченных свидетельств о поверке средств измерений (измерительных компонентов) или свидетельств, срок действия которых близок к окончанию, дальнейшие операции по поверке АИИС КУЭ, в части ИК, в которые они входят, приостанавливаются и выполняют после поверки этих средств измерений (измерительных компонентов).

Допускается при обнаружении просроченных свидетельств о поверке средств измерений (измерительных компонентов) ИК проводить их поверку на месте эксплуатации в процессе поверки АИИС КУЭ. Измерительные компоненты поверяются по методикам поверки, утвержденным при утверждении их типа.

• 8.3.4  В случае выявления несоответствий по пунктам 8.3.1-8.3.2 поверку приостанавливают до устранения выявленных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 8.4.1 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчика к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз с помощью измерителя напряжения с токовыми клещами. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.

• 8.4.2  Проверяют работу всех сегментов индикаторов счетчиков, отсутствие кодов ошибок или предупреждений, последовательная проверка визуализации параметров.

• 8.4.3  Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Оптический преобразователь подключают к порту переносного компьютера. Опрашивают счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счетчиком.

• 8.4.4 Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптический порт.

• 8.4.5 В случае выявления несоответствий по пунктам 8.4.1-8.4.4 процедуру поверки приостанавливают до устранения данных несоответствий.

• 8.5.1 Проводят опрос текущих показаний всех счетчиков электроэнергии.

• 8.5.2 Проверяют глубину хранения измерительной информации в центральном сервере АИИС КУЭ.

• 8.5.3 Проверяют защиту программного обеспечения на компьютере АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле «пароль» вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.

• 8.5.4 Проверяют работу аппаратных ключей. Выключают сервер и снимают аппаратную защиту (отсоединяют ключ от порта сервера). Включают сервер, загружают операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».

• 8.5.5   Проверяют правильность значений коэффициентов трансформации измерительных трансформаторов, если предусмотрено их хранение в сервере АИИС КУЭ.

• 8.5.6 В случае выявления несоответствий по пунктам 8.5.1-8.5.4 процедуру поверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 8.6.1 Проверка функционирования модемов

Проверяют функционирование модемов, используя коммуникационные возможности специальных программ из состава ПО АИИС КУЭ, определяемой согласно руководству пользователя ПО. Модемы считаются исправными в составе комплекса, если были установлены коммутируемые соединения и по установленным соединениям успешно прошел опрос счетчиков.

• 8.6.2 Проверка функционирования адаптеров интерфейса

Подключают к адаптерам переносной компьютер с программным обеспечением. Проверка считается успешной, если удалось опросить все счетчики, подключенные к данному адаптеру.

• 8.6.3 В случае выявления несоответствий по пунктам 8.6.1-8.6.2 процедуру поверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

• 8.7.1 Проверяют наличие и сохранность пломб поверительных и энергоснабжающих организаций на клеммных соединениях, имеющихся на линии связи TH со счетчиком. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения первичных и вторичных обмоток TH. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения первичных и вторичных обмоток TH.

• 8.7.2 При проверке мощности нагрузки вторичных цепей TH необходимо убедиться, что отклонение вторичного напряжения при нагруженной вторичной обмотке составляет не более ±10 % от Uhom

Измеряют мощность нагрузки TH, которая должна находиться в диапазоне, указанном в ГОСТ 1983-2001 и/или в описании типа средств измерений: (0,25-l,0)SHom.

Измерение мощности нагрузки вторичных цепей TH проводят в соответствии с документом МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации», аттестованном в установленном порядке и зарегистрированном в Федеральном информационном фонде по обеспечению единства измерений.

Приписная характеристика погрешности результата измерений мощности нагрузки TH

• - доверительные границы допускаемой относительной погрешности результата измерений мощности нагрузки TH при доверительной вероятности 0,95 не превышает ±6 % с учетом условий выполнения измерений, приведенных в документе МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации».

При отклонении мощности нагрузки вторичной цепи TH от заданного значения, процедуру поверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АНИС КУЭ в части неисправных ИК бракуется.

Примечания

• 1 Допускается измерение мощности нагрузки вторичных цепей TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для TH.

• 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных к вторичным обмоткам измерительных трансформаторов.

• 8.8.1 Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения вторичных обмоток ТТ. При отсутствии таких документов проверяют правильность подключения вторичных обмоток ТТ.

• 8.8.2 Измеряют мощность нагрузки вторичной нагрузки ТТ, которая должна находится в диапазоне, указанном в ГОСТ 7746-2001 и/или в описании типа средств измерений на конкретный ТТ.

Измерение мощности нагрузки вторичных цепей ТТ проводят в соответствии с документом МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации», аттестованном в установленном порядке и зарегистрированном в Федеральном информационном фонде по обеспечению единства измерений.

Приписная характеристика погрешности результата измерений вторичной нагрузки ТТ

• - доверительные границы допускаемой относительной погрешности результата измерений вторичной нагрузки ТТ при доверительной вероятности 0,95 не превышает ±6 % с учетом условий выполнения измерений, приведенных в документе МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации».

При отклонении мощности нагрузки вторичных цепей ТТ от заданного значения, процедуру поверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

Примечания

1 Допускается измерение мощности нагрузки вторичных цепей ТТ не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ИИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для ТТ.

• 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам ТТ.

• 3 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

Измерение падения напряжения Ил в линии связи для каждой фазы проводят в соответствии с документом МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации», аттестованном в установленном порядке и зарегистрированном в Федеральном информационном фонде по обеспечению единства измерений.

Падение напряжения не должно превышать 0,25% от номинального значения напряжения на вторичной обмотке TH.

Приписная характеристика погрешности результата измерений потерь напряжения -доверительные границы допускаемой относительной погрешности результата измерений, по МИ 3598-2018 при доверительной вероятности 0,95 не превышает ±1,5% с учетом нормальных и рабочих условий выполнения измерений, приведенных в документе МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации»

При превышении значения падения напряжения в линии связи счетчика с измерительным трансформатором напряжения более ±0,25% операции поверки приостанавливают до устранения данных несоответствий. В случае невозможности устранения выявленных несоответствий АИИС КУЭ в части неисправных ИК бракуется.

Примечания

• 1 Допускается измерение падения напряжения в линии соединения счетчика с TH не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ПИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше требования.

• 2 Допускается падение напряжения в линии соединения счетчика с TH определять расчетным путем, если известны параметры проводной линии связи и сила электрического тока, протекающего через линию связи.

• 3 В случае отсутствия TH падение напряжения от точки из с сервером не должно превышать измерения до счетчика электрической энергии не должно превышать 0,25% от номинального значения напряжения.

• 4 Допускается проведение измерений в соответствии с другими аттестованными методиками измерений.

• 8.10.1 Проверка времени УССВ

Включают радиочасы «МИР РЧ-02», принимающие сигналы спутниковой навигационной системы Global Positioning Sistem (GPS), и сверяют показания радиочасов с показаниями часов сервера, получающего сигналы точного времени от УСВ-1. Расхождение показаний радиочасов с сервером не должно превышать ±1 с.

• 8.10.2 Распечатывают журнал событий всех компонентов системы, имеющих встроенные программные часы (сервер, АРМ, счетчики) выделив события, соответствующие сличению часов. Расхождение времени часов всех компонентов системы, имеющих встроенные программные часы в момент предшествующий коррекции не должно превышать предела допускаемого расхождения, указанного в описании типа системы: ±5 с/сутки.

Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального сервера.

В момент проверки все технические средства, входящие в проверяемый ИК, должны быть включены.

• 8.11.1  На сервере системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутным интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИИК или устраненным отказом какого-либо компонента системы.

• 8.11.2 Распечатывают на сервере профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального сервера не должно превышать двух единиц младшего разряда учтенного значения.

• 8.11.3 Рекомендуется вместе с проверкой по п. 8.10.2 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в сервере системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями зарегистрированными в сервере системы. Расхождение не должно превышать две единицы младшего разряда.

• 8.11.4 В случае выявления несоответствий по пунктам 8.11.1-8.11.4 АИИС КУЭ в части неисправных ИК бракуется.

• 9.1 На основании положительных результатов по пунктам раздела 8 выписывают свидетельство о поверке АИИС КУЭ по фо, удовлетворяющие требованиям Приказа Минпромторга от 02.07.2015 № 1815. В приложении к свидетельству указывают перечень и состав ИК с указанием наименований, типов в соответствии с средств измерений (измерительных компонентов), входящих в состав каждого ИК (для электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), прошедших поверку и пригодных к применению, также указывают наименования, типы и заводские номера УСВ. Знак поверки наносится на свидетельство о поверке путем нанесения оттиска поверительного клейма.

• 9.2 В случае, если отдельные ИК были забракованы по пунктам раздела 8, АИИС КУЭ признается непригодной к дальнейшей эксплуатации, в части ИК не прошедших с положительным результатом поверку и нее выдают извещение о непригодности по форме и содержанию, удовлетворяющее требованиям Приказа Минпромторга от 02.07.2015 № 1815 с указанием причин непригодности. В приложении к извещению о непригодности указывают перечень и состав ИК с указанием наименований, типов в соответствии со свидетельством об утверждении типа СИ, заводских номеров средств измерений (измерительных компонентов), входящих в состав каждого ИК (для счетчиков электрической энергии также указывается условное обозначение модификации и варианта исполнения в соответствии со свидетельством об утверждении типа СИ), не соответствующих метрологическим требованиям, установленным в описании типа.

• 9.3 Результаты первичной поверки АИИС КУЭ оформляются только после утверждения типа системы. Допускается при проведении испытаний в целях утверждения типа и опробовании методики поверки при их проведении одновременно оформлять результаты калибровки ИК и использовать их в дальнейшем при поверке АИИС КУЭ при условии выполнения требований постановления Правительства Российской Федерации от 02.04.2015 №311.

• 9.4 В ходе поверки оформляется протокол поверки, отражающий выполнение процедур по пунктам раздела 8 и их результаты. Протокол поверки оформляют в произвольной форме.
