Методика поверки «ГСИ. СИСТЕМА АВТОМАТИЗИРОВАННОГО УЧЕТА СВЕТЛЫХ НЕФТЕПРОДУКТОВ НО УМТС «АЛРОСА»» (РТ-МП-3941-449-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Москва»

Государственная система обеспечения единства измерений

СИСТЕМА АВТОМАТИЗИРОВАННОГО УЧЕТА СВЕТЛЫХ НЕФТЕПРОДУКТОВ НО УМТС «АЛРОСА»

Методика поверки

РТ-МП-3 941-449-2016 г. Москва

2016 г.

Настоящая методика поверки распространяется на систему автоматизированного учета светлых нефтепродуктов НО УМТС «АЛРОСА», изготовленной ЗАО «ПРОМТЕХ» «PROMTEX», г. Москва, и определяет порядок и методы проведения первичной и периодической поверок.

Интервал между поверками - четыре года.

При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Средства поверки в соответствии с нормативными документами:

• - «ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденной «ВНИИМС» в 2007 г;

• - МП 15201-11 «ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденной «ВНИИМС» в 2011 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

При проведении поверки должны выполняться следующие требования безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена.

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны.

• - соблюдать требования безопасности, указанные в технической документации на расходомеры, применяемые средства поверки и вспомогательное оборудование;

• - Поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

• 4.1 Потребитель, предъявляющий систему автоматизированного учета светлых нефтепродуктов НО УМТС «АЛРОСА» на поверку, представляет (по требованию организации, проводящей поверку) следующие документы:

- паспорт;

• - руководство по эксплуатации.

• 4.2 Условия поверки:

• - температура окружающего воздуха от -40 до +60 °C;

• - относительная влажность от 30 % до 80 %;

• - атмосферное давление от 86 до 107 кПа.

• 5.1  Уточняется состав поверяемой системы, количество измерительных каналов, количество и типы компонентов системы и их соответствие паспорту на поверяемую систему (по представленной документации на компоненты и описанию типа средств измерений).

• 5.2 Проверяется готовность всех компонентов системы к проведению поверки (наличие необходимой технической документации на компоненты).

• 6.1 Проверка идентификационных данных ПО

  • 6.1.1 Для проверки идентификационных данных ПО необходима выполнить следующие действия:

• - в АРМ системы открыть "Мой компьютер";

• -  зайти в папку «C:\Reports_CAP»;

• -  открыть «Свойства» метрологической библиотеки «CommerAccountProd.dll» (правой кнопкой на файле, выбрать «Свойства»);

• -  перейти на вкладку «Подробно» (рисунок 1).



  | Общие | Безопасность) Подробно Предьщущиеверсии

  ■ц: Свойства: CommerAccountProd.dll

  Свойство	Значение
  Описание
  Описание Файла	Commer Account Prod
  Тип	Расширение приложения
  I Версия Файла	1.0.0 0 ■
  Название продукта	CommerAccount Prod
  Версия продукта	1.0.0.0
  Авторские права	Copyright ® 2016
  Размер	8.50 КБ
  Дата изменения	01.04.2016 0:13
  Язык	Независимо от языка
  Исходное имя Файла	CommerAccountProd.dll

  Удаление свойств и личной информации

  [ ОК | | Отмена ) [ Применить ]

Рисунок 1 - вкладка «Подробно» программы «Commer Account Prod»

• 6.1.2 Проверка контрольной суммы

• - в АРМ системы открыть "Мой компьютер";

• -  зайти в папку «C:\Reports_CAP»;

- Запустить команду для просмотра контрольной суммы «Просмотр контрольной суммы.спк!» (рисунок 1).

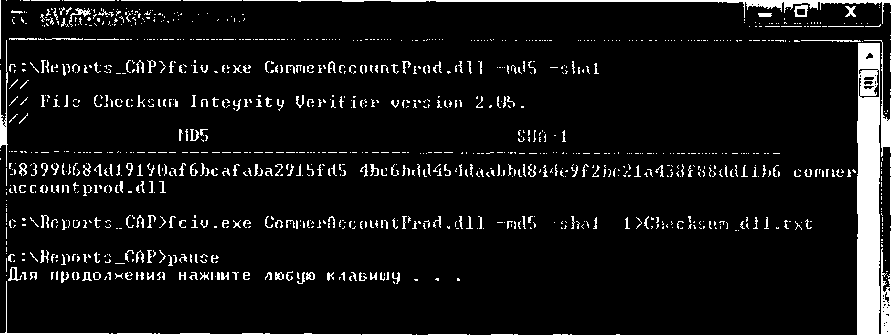

Рисунок 2 - окно «Просмотр контрольной суммы.спк!» программы «Commer Account Prod»

Система считается прошедшим поверку по данному пункту , если идентификационное данные соответствуют данным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

• 6.2 Внешний осмотр

  • 6.2.1 При внешнем осмотре необходимо проверить:

• -  наличие паспорта на систему с указанием комплектности системы. В каждом измерительном канале системы проверяется расходомер массовый (тип и заводской номер прибора) на соответствие перечню, приведенному в паспорте.

Допускается проведение поверки отдельных измерительных каналов в соответствии с заявлением владельца системы, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• - наличие свидетельств о поверке или отметок о поверке в паспорте на расходомеры массовые;

• — отсутствие внешних повреждений линий связи;

• - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикаторов, дисплеев;

• — отсутствие на компонентах системы механических повреждений, влияющих на их работоспособность;

• — отсутствие следов протечек в местах соединений.

Результат внешнего осмотра считают положительным, если проверки по пункту 6.2.1 выполнены успешно.

• 6.3 Опробование

  • 6.3.1 При опробовании проверяется отображение измеряемых параметров на мониторе АРМ, работоспособность и управление системы в соответствии с требованиями руководства по эксплуатации.

Результаты поверки считаются положительными, если функционирование и управление системы осуществляется в соответствии с пунктами 3.4.1 и 3.4.2 руководства по эксплуатации.

• 6.3.2 Проверка отсутствия влияния связующих и вычислительных компонентов на результат измерений

• - при приеме нефтепродукта необходимо опустошить трубопровод от жидкости (продукта), а при отгрузке нефтепродукта необходимо заполнить трубопровод жидкостью (продуктом).

• - записать показания с индикатора расходомера массы и с монитора АРМ системы до начала измерений, кг;

• - пропустить через расходомер массовый жидкость (продукт) не менее 6 м³;

• - записать показания с индикатора расходомера массового и с монитора АРМ системы после измерений, кг.

Результаты поверки считаются положительными, если на мониторе АРМ индицируются архивные значения, соответствующие значениям, считанным непосредственно с расходомера массового.

• 6.4 Определение метрологических характеристик

6.4.1 Определение метрологических характеристик расходомеров массовых Promass, входящих в состав системы, проводят в соответствии с нормативными документами:

• - «ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденной «ВНИИМС» в 2007 г.

• - МП 15201-11 «ГСИ. Расходомеры массовые Promass. Методика поверки», утвержденной «ВНИИМС» в 2011 г.

Результаты поверки считаются положительными при наличии действующих свидетельств о поверки на расходомеры массовые Promass.

• 6.5.1 При положительных результатах поверки в паспорте на систему ставится дата проведения поверки, подпись и оттиск клейма поверителя или выдается свидетельство о поверке системы с указанием перечня измерительных каналов в приложении.

• 6.5.2 При отрицательных результатах поверки одного или нескольких измерительных каналов в свидетельстве о поверке указывается перечень только тех измерительных каналов, которые прошли поверку с положительным результатом. Измерительные каналы с отрицательным результатом поверки к эксплуатации не допускаются.

Разработали:

Степанов

Сулин

Начальник лаборатории 449 ФБУ «Ростест-Москва»

Инженер по метрологии лаборатории 449 ФБУ «Ростест-Москва»
