Методика поверки «ГСОЕИ. УСТРОЙСТВО ПОВЕРОЧНОЕ ПЕРЕНОСНОЕ УПП 802М» (МП.ВТ.050-2002)

Методика поверки

Тип документа

ГСОЕИ. УСТРОЙСТВО ПОВЕРОЧНОЕ ПЕРЕНОСНОЕ УПП 802М

Наименование

МП.ВТ.050-2002

Обозначение документа

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Настоящая методика поверки распространяется на устройство поверочное переносное УПП 802М (в дальнейшем - УПП), выпускаемое по ТУ РБ 300436592.006-2002, и устанавливает методику первичной и периодической поверок.

Первичной поверке должны подвергаться все выпускаемые УПП, а также УПП, подвергшиеся ремонту.

Настоящая методика поверки разработана в соответствии с СТБ 8003-93, РД 50.8103-93.

Поверка УПП производится не реже одного раза в год.

В УПП выпускаемые с 01.12.2010г. (начиная с номера 1000112) введены два дополнительных переключателя «Преобразователь»: «U2/U1,U3» и «I/U».

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанные в таблице 1.

Таблица 1

Наименование

операции

Номер пункта

МП

Наименование образцового средства измерений или вспомогательного средства поверки и их основные характеристики

Обязательность проведения операции при:

выпуске из производства

выпуске после ремонта

эксплу

атации и хранении

  • 1 Внешний осмотр

  • 2 Опробование

  • 3 Определение метрологических характеристик:

а) определение основной погрешности

б) определение погрешности входного сигнала

  • 4 Проверка электрической прочности изоляции

  • 5 Измерение сопротивления изоляции

6 Измерение сопротивления защитного заземления

  • 5.1

  • 5.2

  • 5.3

5.3.1

5.3.2

  • 5.4

  • 5.5

  • 5.6

Компаратор напряжений Р3003: класс точности 0,0005; диапазон измерений от 0,1 мВ до 11 В

Установка поверочная полуавтоматическая универсальная УППУ - 1М: предел основной погрешности на переменном токе от 40 до 250 Гц - 0,03 %; конечные значения диапазонов измерения: 1 - 10 А;

1 - 750 В

Калибратор программируемый П320: предел измерения - 1 мА; предел погрешности относительного значения калиброванного тока ± (0,002 1к + 0,01) мкА. Мера электрического сопротивления однозначная Р331: сопротивление 100 Ом; класс точности 0,01

Эквиваленты нагрузок в соответствии с приложением В

Испытательная установка для проверки электрической прочности изоляции УПУ-10: выходное напряжение постоянное и переменное регулируемое от 0 до 10 кВ

Мегаомметр Ф4101/3: номинальное напряжение 500 В; предел измерения - 500 МОм; основная погрешность: ± 1,5 %

Прибор комбинированный цифровой Щ301-1: предел измерения 1 В, основная погрешность: ± 0,2 %

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Нет

Да

Да

Примечания: 1. Допускается использовать другие средства поверки, имеющие нормируемые метрологические характеристики, аналогичные указанным в таблице.

2. Порядок проведения операций в соответствии с приложением А.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 2.1 К проведению измерений при проверке и обработке результатов измерений допускаются лица, имеющие допуск к работе с электрическими установками напряжением до 1000 В и группу по электробезопасности не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны быть соблюдены требования безопасности, установленные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей».

  • 3.2 Все изменения в схеме поверки производят после отключения УПП от сети питания напряжением 220 В и отсутствии подаваемых на УПП входных сигналов от УППУ-1М.

  • 3.3 УПП перед включением в сеть напряжением 220 В должно быть надежно заземлено через зажим защитного заземления.

Присоединение зажима защитного заземления УПП к заземляющей шине должно производиться до других присоединений, а отсоединение - после всех отсоединений.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 4.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

Таблица 2

Влияющий фактор

Нормальное значение

1 Температура окружающего воздуха, °С

20 ± 2

2 Относительная влажность окружающего воздуха, %

30 - 80

3 Атмосферное давление, кПа (мм. рт. ст.)

84 - 106 (630 - 795)

4 Источник питания:

  • 4.1 Напряжение, В

  • 4.2 Частота, Гц

  • 4.3 Форма кривой переменного напряжения питающей сети

220 ± 4,4

50 ± 0,5 Синусоидальная. Коэффициент несинусои-дальности кривой напряжения не более 5%

5 Магнитное и электрическое поля

Практическое отсутствие магнитного и электрического полей, кроме земного

6 Время установления рабочего режима, ч

0,5

7 Рабочее положение УПП

Г оризонтальное

  • 4.2 Все средства поверки должны иметь действующие документы об их поверке или аттестации.

  • 4.3 Суммарная погрешность образцовых средств измерений при поверке УПП должна быть не более 1/3 основной погрешности поверяемого УПП.

  • 4.4 Перед проведением поверки необходимо подготовить протокол поверки по форме приложения А.

  • 4.5 Работа с поверяемым УПП и со средствами его поверки должна проводиться в соответствии с руководствами по их эксплуатации.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие УПП следующим требованиям:

- комплектность должна соответствовать требованиям паспорта;

- на корпусе должны отсутствовать механические повреждения;

- на индикаторе цифрового отсчетного устройства (ЦОУ) не должно быть пятен и царапин, мешающих правильному восприятию информации, отображение информации на ЦОУ должно быть четким, хорошо различимым (проверять при опробовании УПП).

По результатам осмотра делают отметку в протоколе.

  • 5.2 Опробование

При опробовании проверяют работоспособность УПП по схемам приложения В следующим образом:

а) собрать схему в соответствии с рисунком В.1 приложения В и установить переключатели УПП в следующие положения:

- «Вх. сигнал» - «Откл»;

- «Сеть» - «Откл»;

- «Режим работы» - «ОП»;

- «Ток, А» - «5,0»;

- «Напряжение, V» - «500»;

- «Входной сигнал, %» - «0»;

б) подать напряжение питания на УПП, для чего включить вилку кабеля сетевого питания в сеть 220 В, 50 Гц; установить переключатели в следующие положения:

- «Сеть» - «Вкл» (должен засветиться индикатор ЦОУ);

- «Входной сигнал, %» - «100»;

  • -  «U I» - «I»;

  • -  «Преобразователь» «U2 /Ui,U3» - «Ui,U3»;

  • -  «Преобразователь» «I /U» - «I»;

  • -  «Преобразователь» «Ui,U2,U3,Ii,I2» - «Ii»;

  • -  «Вх. сигнал» - «Вкл»;

в) считать показание с ЦОУ;

г) установить переключатели в следующие положения:

  • -  «Вх. сигнал» - «Откл»;

  • -  «Сеть» - «Откл»;

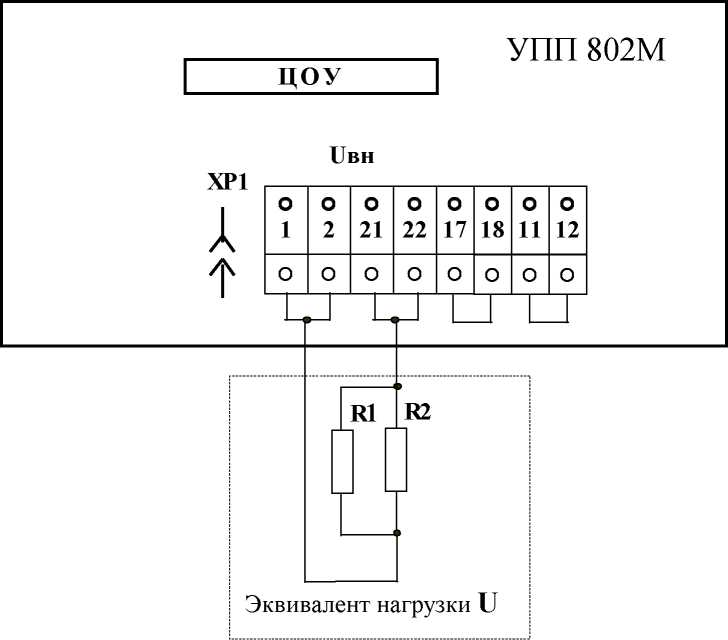

д) собрать схему в соответствии с рисунком В.2 приложения В и установить переключатели УПП в следующие положения:

  • -  «Сеть» - «Вкл»;

  • -  «U I» - «U»;

  • -  «Преобразователь» «U2 /Ui,U3» - «Ui,U3»;

  • -  «Преобразователь» «I /U » - «U»;

  • -  «Преобразователь» «Ui,U2,U3,Ii,I2» - «Ui»;

  • -  «Вх. сигнал» - «Вкл»;

е) считать показание с ЦОУ;

ж) установить переключатели в следующие положения:

  • -  «Вх. сигнал» - «Откл»;

  • -  «Сеть» - «Откл»;

Если показания ЦОУ (пп.5.2в, 5.2е) соответствуют -5,00 ± 0,20, то УПП работоспособно и можно переходить к определению метрологических характеристик.

В случае несоответствия УПП требуемым показаниям, оно подлежит ремонту.

По результатам опробования делают отметку в протоколе.

  • 5.3 Определение метрологических характеристик

    • 5.3.1 Определение основной погрешности УПП проводят по схемам поверки, приведенным на рисунках Б.1, Б.2 приложения Б.

Основную погрешность УПП определяют по формуле (1):

Yynn = I Yon I + |уцоу| МАКС ,                   (1)

где   уУПП - основная погрешность У11П;

  • I уОП | - модуль основной погрешности образцового преобразователя (ОП);

I УцОУ I МАКС - максимальное по модулю значение основной погрешности цифрового отсчетного устройства (цОУ) УПП.

  • 5.3.1.1 Определение основной погрешности образцового преобразователя (Уоп) проводят по схеме, приведенной на рисунке Б.1 приложения Б, при значениях входных сигналов (тока и напряжения), указанных в приложении к протоколу (п.1«Определение основной погрешности ОП»).

Переключатели УПП должны находиться в следующих положениях:

а) «Режим работы» - «ОП»;

б) «Питание ИП» - «Откл»;

в) «Вх. сигнал» - «Откл».

Положения переключателей «Преобразователь», «Напряжение, V», «Ток, А» указаны в соответствующем приложении к протоколу.

Положение остальных переключателей - произвольное.

Погрешность УОП считывается с УППУ-1М при максимально точной установке выходного сигнала ОП по нулю компаратора Р3003.

При входных сигналах равных нулю УОП определяется по компаратору Р3003 по формуле:

Ах оп - Ар оп

УОП = __________________________ Х100 ,  (2)

Ан оп

где Ах оп - показания компаратора в В;

Ар оп - расчетное значение выходного сигнала ОП в В;

Ан оп - нормирующее значение выходного сигнала - 5 мА (0,5000 В) или 20 мА (2,000 В).

Значения погрешности уОП для всех поверяемых точек занести в протокол соответственно для 1вх, ивх.

  • 5.3.1.2 Определение основной погрешности цОУ УПП проводят по схеме, приведенной на рисунке Б.2 приложения Б, в соответствии с протоколом (определение основной погрешности цОУ).

Переключатели УПП должны находиться в следующих положениях:

а) «Режим работы» - «Поверка»;

б) «Питание ИП» - «Откл»;

в) «Вх. сигнал» - «Откл».

Положения переключателей «Преобразователь» указаны в соответствующем приложении к протоколу.

Положение остальных переключателей - произвольное.

Для всех поверяемых точек, приведенных в приложении к протоколу, п.2 «Определение основной погрешности цОУ», считать значения УИНД с цОУ и занести их в протокол.

Основную погрешность цОУ (УцОУ) определяют по формуле (3):

Уцоу = Уинд - Урасч,                 (3)

где УцОУ   - основная погрешность цОУ в %;

УИНД - показания индикатора цОУ, %;

УРАСЧ - расчетное значение показаний индикатора цОУ в %, приведенное в приложении к протоколу («Определение основной погрешности цОУ»).

Вычислить по формуле (3) величину основной погрешности ЦОУ УцОУ для каждой поверяемой точки и выбрать из полученных величин максимальное по модулю значение УцОУ| макс .

  • 5.3.1.3 Вычислить по формуле (1) максимальную величину основной погрешности уПП в соответствии с приложением к протоколу поверки (п.1 определение основной погрешности ОП YOn и п.2 Определение основной погрешности ЦОУ ). При этом за величину |уОП| принимают IYon| МАКС.

Величина основной погрешности УПП, рассчитанная по формуле (1), не должна превышать 0,15 %.

По результатам поверки делают отметку в протоколе.

  • 5.3.2 Определение погрешности сигнала внутреннего источника УПП проводят по схемам приложения В в соответствии с приложением к протоколу ( п.3 Определение основной погрешности сигнала внутреннего источника).

Переключатели УПП должны находиться в следующих положениях:

а) «Режим работы» - «ОП»;

б) «Вх. сигнал» - «Вкл».

Положения переключателей «Преобразователь», «U I», «Напряжение, V», «Ток, А» указаны в соответствующем приложении к протоколу.

За погрешность сигнала внутреннего источника УПП принимают отношение разности между действительным значением сигнала по ЦОУ УПП и расчетным значением сигнала для поверяемой точки, к нормирующему значению выходного сигнала.

Погрешность входного сигнала (у), выраженную в процентах, определяют по формуле (4):

Y = Ах ~ Ар . 100,         (4)

Ан

где Ах - значение выходного сигнала для поверяемой точки по ЦОУ УПП;

Ан - нормирующее значение выходного сигнала ОП (Ан = 12,5 мА для входного сигнала 75-125 В и 5 мА - для остальных входных сигналов);

Ар - расчетное значение выходного сигнала для поверяемой точки.

Для каждой поверяемой точки погрешность величины сигнала, подаваемого на вход поверяемого ИП от УПП, не должна превышать ± 4 % от нормирующего значения выходного сигнала ОП.

По результатам поверки делают отметку в протоколе.

  • 5.4 Электрическую прочность изоляции проверяют в нормальных условиях на установке, позволяющей плавно повышать напряжение от нуля до заданного значения с мощностью на стороне высокого напряжения не менее 0,5 кВ»А, со скоростью, допускающей возможность отсчета показаний вольтметра, но не более 100 В в секунду при следующем положении переключателей: «Сеть» - «Вкл», «Питание ИП» - «Вкл».

Электрическая изоляция различных цепей УПП между собой и по отношению к корпусу должна выдерживать в течение 1 мин действие полного испытательного напряжения тока частотой 50 Гц, действующее значение которого указано в таблице 3.

Во время испытаний не должно произойти пробоя или перекрытия изоляции.

По результатам измерений делают отметку в протоколе.

  • 5.5 Электрическое сопротивление изоляции (таблица 3) проверяют на постоянном токе мегаомметром Ф4101/3 с номинальным напряжением 500 В при следующем положении переключателей: «Сеть» - «Вкл», «Питание ИП» - «Вкл», «Колодка кабеля для поверки ИП» -«Вкл». Положение остальных переключателей - произвольное.

Таблица 3

Наименование цепей

Испытательное напряжение, кВ

Электрическое сопротивление изоляции, МОм, не менее

Корпус УПП* - остальные цепи (контакты колодки кабеля для поверки ИП 1, 2, 3, 4, 5, 6), цепь питания УПП**

Цепь питания УПП**, цепь питания ИП (контакты колодки кабеля для поверки ИП 3, 4) - цепь выхода ИП (контакты колодки кабеля для поверки ИП 5, 6)

2,3

Цепь питания УПП**, цепь питания ИП (контакты колодки кабеля для поверки ИП 3, 4) - цепь входа ИП (контакты колодки кабеля для поверки ИП 1, 2)

3,2

Цепь «Вход» (контакты колодки кабеля для поверки ИП 1,

2 подключенного к УПП) - цепь «Выход» (контакты колодки кабеля для поверки ИП 5, 6)

Корпус эквивалента нагрузки «I», контакт 6 разъема эквивалента нагрузки - все оставшиеся контакты (1-5, 7-30) разъема эквивалента нагрузки

20

Корпус эквивалента нагрузки «U», контакт 6 разъема эквивалента нагрузки - все оставшиеся контакты (1-5, 7-30) разъема эквивалента нагрузки

2,3

Корпус кабеля для поверки УПП, контакт 6 разъема кабеля для поверки УПП - все оставшиеся контакты (1-5, 7-30) разъема кабеля для поверки УПП

Цепь питания ИП (контакты кабеля для поверки УПП 10, 30) - остальные контакты разъема кабеля УПП (1-9, 11-29)

Цепи 1вх, 1вх*,ивх, ивх* кабеля для поверки УПП, подключенного к УПП - цепи ЦОУ+, 1вых-, 1вых+, ЦОУ-

Цепи ивх, ивх* кабеля для поверки УПП, подключенного к УПП - сеть питания УПП**

3,2

* Зажим защитного заземления УПП

** Соединенные вместе контакты вилки сетевого шнура

УПП

Отсчет показаний по мегаомметру проводят по истечении 1 мин после приложения напряжения.

Электрическое сопротивление изоляции цепей УПП должно быть не менее значения, приведенных в таблице 3.

По результатам измерения делают отметку в протоколе.

  • 5.6 Значение сопротивления между зажимом защитного заземления и доступными для прикасания токопроводящими частями УПП, кабеля для поверки УПП, кабеля для поверки ИП, эквивалента нагрузки «I», эквивалента нагрузки «U» проверяют согласно ГОСТ 12.2.091 пропусканием в течение 1 мин переменного тока величиной 2 А и измерением на пределе 1 В падения напряжения.

УПП считают выдержавшими испытание, если измеренное значение напряжения не превышает 200 мВ.

По результатам измерения делают отметку в протоколе.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Результаты поверки оформляют протоколом по форме приложения А.

  • 6.2 Положительные результаты поверки удостоверяются:

- при первичной поверке - нанесением на УПП оттиска поверительного клейма и записью в паспорте даты, а в протоколе - даты и результатов поверки за подписью лиц, проводящих поверку;

- при периодической поверке и поверке после ремонта и хранения - нанесением на УПП оттиска поверительного клейма, записью в протоколе результатов поверки за подписью лиц, проводящих поверку УПП и выдачей свидетельства о поверке.

  • 6.3 При отрицательных результатах поверки УПП в работу не допускают. При этом оттиск поверительного клейма подлежит погашению и выдается извещение о непригодности.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

(наименование лаборатории, где проводилась поверка)

ПРОТОКОЛ № _____

поверки устройства поверочного переносного УПП 802М  № _________________,

принадлежащего: __________________________________________________________

Условия проведения:

  • -  температура ___________ ° С;

  • -  относительная влажность воздуха _________ %;

  • -  атмосферное давление __________ кПа.

  • 1 Внешний осмотр _________________________________________________

(соответствует, не соответствует)

  • 2 Опробование _____________________________________________________

(соответствует, не соответствует)

3Прочность изоляции ________________________________________________

(соответствует, не соответствует)

  • 4 Сопротивление изоляции ___________________________________________

(соответствует, не соответствует)

  • 5 Сопротивление защитного заземления _________________________________

(соответствует, не соответствует)

  • 6 Определение метрологических характеристик

6.1 Основная погрешность УПП

Напряжение: Y упп U макс   I Yon I макс + I YЦоу I макс _____________

Ток : Y упп I макс   1 Yon 1 макс +

Y цоу1 макс _____________

  • 6.2 Определение погрешности входного сигнала

Y = I Y I макс =____________

Заключение

Дата проведения поверки «___»_______________201__ г.

Госповеритель __________________ _____________________

(подпись)            Мп (расшифровка подписи)

Приложение к протоколу поверки УПП 802 № _________________

1 Определение основной погрешности ОП уоп

- в диапазонах измерений входного сигнала Uex = 0 - 500 В (0 - 250 В)

№ поверяемой отметки на УППУ-1М

Ивх, В

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «Ui», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

переключатель «U1,U2,U3,I1,I2» - «И3», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

Положение переключателя «Напряжение, V»:

«500»   «250»

«500»

«250»

Диапазон изменения выходного сигнала ОП, мА

0 - 5

4 - 20

Расчетное значение выходного сигнала ОП

Уоп,%

Расчетное значение выходного сигнала ОП

Уоп,%

мА

В

для 500 В

для 250 В

мА

В

для 500 В

для 250 В

10

500 (250)

5,000

0,5000

20,000

2,0000

8

400 (200)

4,000

0,4000

16,800

1,6800

6

300 (150)

3,000

0,3000

13,600

1,3600

4

200 (100)

2,000

0,2000

10,400

1,0400

2

100 (50)

1,000

0,1000

7,200

0,7200

по Р3003

0

0,000

0,0000

4,000

0,4000

- в диапазоне измерений входного сигнала Овх = 0 - 400 В

№ поверяемой отметки на УППУ-1М

Свх, В

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «U1», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

переключатель «U1,U2,U3,I1,I2» - «U3», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

Положение переключател;

г «Напряжение, V» - «400»

Диапазон изменения вы?

(одного сигнала ОП, мА

0 - 5

4 - 20

Расчетное значение выходного сигнала ОП

Топ,

%

Расчетное значение выходного сигнала ОП

Топ,

%

мА

В

мА

В

9

405

5,0625

0,5063

20,200

2,0200

7

315

3,9375

0,3938

16,600

1,6600

5

225

2,8125

0,2813

13,000

1,3000

3

135

1,6875

0,1688

9,400

0,9400

1

45

0,5625

0,0563

5,800

0,5800

по Р3003

0,0

0,0000

0,0000

4,000

0,4000

- в диапазоне измерений входного сигнала ивх = 0 - 125 В

№ поверяемой отметки на УППУ-1М

Ыбх, В

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «U1», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

переключатель «U1,U2,U3,I1,I2» - «U3», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «U»

Положение переключателя «Напряжение, V» - «125»

Диапазон изменения выходного сигнала ОП, мА

0 - 5

4 - 20

Расчетное значение выходного сигнала ОП

Уоп, %

Расчетное значение выходного сигнала ОП

Уоп, %

мА

В

мА

В

9

135

5,400

0,5400

21,280

2,1280

7

105

4,200

0,4200

17,440

1,7440

5

75

3,000

0,3000

13,600

1,3600

3

45

1,800

0,1800

9,7600

0,9760

1

15

0,600

0,0600

5,9200

0,5920

по Р3003

0,0

0,000

0,0000

4,0000

0,4000

- в диапазоне измерений входного сигнала Uex = 75 - 125 В

№ поверяемой отметки на

УППУ-1М

ивх,В

Положение переключателей «Преобразователь»:

переключатель «Ui,U2,U3,Ii,I2» - «U2»,

переключатель «U2 /U1,U3» - «U2», переключатель «I /U» - «U»

Положение переключателя «Напряжение, V» - «125»

Диапазон изменения выходного сигнала ОП: 0 - 5 мА

Расчетное значение выходного сигнала ОП

Уоп, %

мА

В

9

135

6,000

0,6000

8

120

4,500

0,4500

7

105

3,000

0,3000

6

90

1,500

0,1500

5

75

0,000

0,0000

- в диапазоне измерений входного сигнала !вх = 0 - 5 А (0 - 2,5 А)

№ поверяемой отметки на УППУ-1М

1вх, А

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «11», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «I»

переключатель «U1,U2,U3,I1,I2» - «I2», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «I»

Положение переключателя «Ток, А»:

«5,0»

«2,5»

«5,0»

«2,5»

Диапазон изменения выходного сигнала ОП, мА

0 - 5

4 - 20

Расчетное значение выходного сигнала ОП

Уоп, %

Расчетное значение выходного сигнала ОП

Уоп, %

мА

В

для 5 А

для 2,5 А

мА

В

для 5 А

для 2,5 А

10

5,0 (2,5)

5,000

0,5000

20,000

2,0000

8

4,0 (2,0)

4,000

0,4000

16,800

1,6800

6

3,0 (1,5)

3,000

0,3000

13,600

1,3600

4

2,0 (1,0)

2,000

0,2000

10,400

1,0400

2

1,0 (0,5)

1,000

0,1000

7,200

0,7200

по Р3003

0,0

0,000

0,0000

4,000

0,4000

- в диапазоне измерений входного сигнала !вх = 0 - 1,0 А (0 - 0,5 А)

№ поверяемой отметки на УППУ-1М

Ьх, А

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «I1», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «I»

переключатель «U1,U2,U3,I1,I2» - «I2», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «I»

Положение переключателя «Ток, А»:

«1,0»

«0,5»

| «1,0»       «0,5»

Диапазон изменения выходного сигнала ОП, мА

0 - 5

4 - 20

Расчетное значение выходного сигнала ОП

у,%

Расчетное значение выходного сигнала ОП

у,%

мА

В

для 1 А

для 0,5 А

мА

В

для 1 А

для 0,5 А

10

1,0 (0,5)

5,000

0,5000

20,000

2,0000

8

0,8 (0,4)

4,000

0,4000

16,800

1,6800

6

0,6 (0,3)

3,000

0,3000

13,600

1,3600

4

0,4 (0,2)

2,000

0,2000

10,400

1,0400

2

0,2 (0,1)

1,000

0,1000

7,200

0,7200

по Р3003

0,0

0,000

0,0000

4,000

0,4000

2 Определение основной погрешности ЦОУ уцОУ = YPAC4 - YИНД,

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I1,I2» - «I1», переключатель «U2/U1,U3» - «U1,U3», переключатель «I /U» - «I»,

или:

переключатель «U1,U2,U3,I1,I2» - «U1», переключатель «U2/U1,U3» - «U1,U3», переключатель «I /U» - «U»

переключатель «U1,U2,U3,I1,I2»U2», переключатель «U2 /U1,U3» - «U2», переключатель «I /U» - «U»

переключатель «U1,U2,U3,I1,I2» - «I2», переключатель «U2 /U1,U3» - «U1,U3», переключатель «I /U» - «I»,

или:

переключатель «U1,U2,U3,I1,I2» - «U3», переключатель «U2/U1,U3» - «U1,U3», переключатель «I /U» - «U»

Диапазон изменения выходного сигнала

с о

0 - 5,0

4-20

I, мА

YРАСЧ,

%

Уинд ,

О/

%

Yцoу,

О/

%

I, мА

(для входного сигнала 75-125 В)

YРАСЧ,

%

Уинд,

О/

%

Yцoу,

О/

%

I, мА

Урасч, %

Yинд, %

Уцоу, %

0,000

0,00

0,0000

0,00

0,000

0,00

0,005

+ 0,10

0,0125

+0,10

0,020

+ 0,10

0,025

+ 0,50

0,0625

+0,50

0,100

+ 0,50

0,050

+ 1,00

0,1250

+1,00

0,200

+ 1,00

0,100

+2,00

0,2500

+2,00

0,400

+ 2,00

- 0,005

- 0,10

- 0,0125

-0,10

- 0,020

- 0,10

- 0,025

- 0,50

- 0,0625

-0,50

- 0,100

- 0,50

- 0,050

- 1,00

- 0,1250

-1,00

- 0,200

- 1,00

- 0,100

- 2,00

- 0,2500

-2,00

- 0,400

- 2,00

  • 3 Определение основной погрешности сигнала внутреннего источника:

- в диапазонах измерений входного сигнала 1вх: 0-5 А; 0-2,5 А; 0-1,0 А; 0-0,5 А

Положение переключателя «U

- I»

«I»

Положение переключателей «Преобразователь»:

переключатель «U1,U2,U3,I

1,I2» - «I1», переключатель «U2/U1,U3» -

«U1,U3»,

I вх

переключатель «I /U» - «I»

в %

Положение переключателя «Ток, А»:

от

«5,0»

«2,5»

«1,0»

«0,5»

I вх, А

Показания ЦОУ

Y, %

(расчетное значение

5 А

2,5 А

1,0 А

0,5 А

5 А

2,5 А

1,0 А

0,5 А

выходного сигнала ОП), мА

Ах

Y

Ах

Y

Ах

Y

Ах

Y

100

5,0

2,5

1,0

0,5

5,00

80

60

40

4,0

2,0

0,8

0,4

4,00

3,0

1,5

0,6

0,3

3,00

20

2,0

1,0

0,4

0,2

2,00

0

1,0

0,5

0,2

0,1

1,00

0

0

0

0

0,00

Примечание - Основную погрешность сигнала для 1вх=2,5 А; 1,0 А; 0,5 А допускается определять при значениях, равных 60 и 100 % от 1н

-в диапазонах измерений входного сигнала ивх=0-500 В, 0-400 В, 0-250 В, 0-125 В,75-125 В

Ивх в % от Ин

Положение переключателя «U - I» - «И»

Положение переключателей

«Преобразователь»:

Переключатель «U1,U2,U3,I1,I2» -«Up переключатель «И2 /И1,И3» - «И1,И3» переключатель «I /U» - «U»

-«U2»,

-«U2», -«U»

Положение переключателя «Напряжение, V»:

«500»

«400»

«250»

«125»

Свх, В

Показания

ЦОУ (расчетное значение выходного сигнала ОП), мА

Y, % для Свх, В

О о '/П

1 о

О о х|-

1 о

О '/П сч

1 о

'/П сч

1 о

'/П сч

1 '/П

0-500

0-4

Ю0

0-250

0-1

25

75-125

Ах

Y

Ах

Y

Ах

Y

Ах

Y

Ах

Y

100

80

60

40

20 0

500

400

300

200

100

0

400

320

240

160

80

0

250

200

150

100

50

0

125

100

75

50

25

0

125

115

105

95

85

75

5,00

4,00

3,00

2,00

1,00

0,00

Примечание - Основную погрешность сигнала для Ивх=400 В, 250 В, 125 В допускается определять при значениях, равных 60 и 100 % от Ин

ПРИЛОЖЕНИЕ Б

(обязательное)

Схемы определения основной погрешности УПП

ЦОУ

УПП 802М

ХР 1

А Ф

1вы+х+ ЦОУ- 1вх*   Ibx Ubx* Ubx

О 18

О

17

О

3

О

4

О 23

О 24

О 12

О 13

О

О

О

О

О

О

О

О

R

о о *о о I       U

УППУ-1М

УПП 802М - устройство поверочное переносное;

УППУ-1М - установка поверочная полуавтоматическая универсальная; R         - мера электрического спротивления однозначная, Р3030.

PV - компаратор напряжений Р3003.

Примечание: Цепи 1вх и Ubx должны подключаться поочередно. Не допускается одновременное подключение к УППУ-1М вышеперечисленных цепей

Рисунок Б.1 Схема определения основной погрешности ОП (уОП)

Продолжение приложения Б

УПП 802М

ЦОУ+ ЦОУ-

ХР1

А

О 28

О

17

О

О

ЦОУ

(+)

G - калибратор программируемый П320.

Рисунок Б.2 Схема определения основной погрешности (УцОу) цифрового отсчетного устройства

Приложение В

(обязательное)

УПП 802М

ЦОУ

ХР1

А

О

1

О

2

О

21

О

22

О

17

О

18

о

о

о

о

о

о

|_R1 |R2

U

Эквивалент нагрузки I

R1, R2 - резистор С5 - 16 мВ - 1 Вт -0,1 Ом ± 5 %;

Рисунок В.1 Схема определения погрешности сигнала 1вн, подаваемого на вход поверяемого ИП

R1, R2 - резистор МЛТ - 2 - 250 кОм ± 5 %;

Рисунок В.2 Схема определения погрешности сигнала Овн, подаваемого на вход поверяемого ИП

Общество с дополнительной ответственностью

«Энергоприбор»

ул. Чапаева 32, г. Витебск, Республика Беларусь, 210033 Тел/Факс(+375-212) 55-01-24 www.enpribor.by; e-mail: contact@enpribor.by

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
