ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

В.Н. Яншин

2011 г.

ль ГЦИ СИ ФГУП

<вниимс»

ДАТЧИКИ УРОВНЯ БУЙКОВЫЕ СЕРИИ 12400

Методика поверки

2011 г.

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на датчики уровня буйковые серии 12400 (далее - датчики уровня), изготовленные “Dresser Produits Industriels division Ma-soneilan’’. Франция и устанавливает правила и методы их первичной и периодической поверки.

Межповерочный интервал 4 года.

1. Операции поверки
  • 1.1. При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

№ п/п

Наименование операции поверки

№ пункта методики поверки

1.

Внешний осмотр

6.1

2.

Проверка герметичности *’

6.2

3.

Опробование

6.3

4.

Определение метрологических характеристик

6.4

- допускается подтверждать актами предприятия-изготовителя или предприятия,

проводившего ремонт.

2. Средства поверки и вспомогательное оборудование
  • 2.1. При проведении поверки в лаборатории (имитационным методом) применяют следующие эталонные средства и вспомогательное оборудование.

    • 2.1.1. Весы, наибольший предел взвешивания 3 кг, абсолютная погрешность не более 0,3 г (например, Весы лабораторные ВК).

    • 2.1.2. Миллиамперметр, диапазон измерений от 4 до 20 мА, приведенная погрешность не более 0,05 % (например, Устройство для поверки вольтметров В1-12).

    • 2.1.3. Штангенциркуль или рулетка по ГОСТ 7502-98, диапазон измерений в зависимости от размеров буйка датчика уровня, абсолютная погрешность не более 0,5 мм.

    • 2.1.4. Аспирационный психрометр - барометр по ГОСТ 6853-74.

    • 2.1.5. Термометр с абсолютной погрешностью и ценой деления не более 1°С по ГОСТ 28498-90.

    • 2.1.6. Манометр показывающий, верхний предел измерений 16 МПа (160 кгс/см?).

    • 2.1.7. Гидравлический пресс со статическим давлением до 16 МПа (160 кгс/см2) с контрольным манометром с классом точности не хуже 1.

    • 2.1.8. Набор грузов или свинцовая дробь.

    • 2.1.9. Стойка ОС. 12.007 000 СБ ( 1 шт.).

    • 2.1.10. Подвеска для грузов ОС. 12.008.000 СБ ( 1 шт.).

    • 2.1.11. Чашки для дроби ОС. 12.009 ( 5 шт.).

  • 2.2. При проведении периодической поверки в условиях эксплуатации (без демонтажа датчиков уровня) применяют следующие эталонные средства и вспомогательное оборудование.

    • 2.2.1. Рулетка с грузом по ГОСТ 7502-98, диапазон измерений до 5 м, класс точности 2 или 3, цена деления 1 мм (Пределы абсолютной погрешности рулетки должны составлять не более 1/3 погрешность датчика уровня).

    • 2.2.2. Миллиамперметр, диапазон измерений от 4 до 20 мА, приведенная погрешность не более 0,05 %.

    • 2.2.3. Плотномер для измерений плотности жидкости, диапазон измерений от 700 до 1200 кг/м3, абсолютная погрешность не более 1,5 кг/м3 (например, ареометр по ГОСТ 18481-

81 или переносной плотномер ПЛОТ-ЗБ).

  • 2.2.4. Переносной пробоотборник по ГОСТ 2517 (при измерении плотности жидкости ареометром).

  • 2.2.5. Стеклянный цилиндр (при измерении плотности жидкости ареометром).

  • 2.3. Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

  • 2.4. Допускается применять другие эталонные СИ с характеристиками не хуже, указанных в пунктах 2.1 и 2.2.

3. Требования безопасности и к квалификации поверителей.
  • 3.1. К поверке допускают лиц, изучивших эксплуатационную документацию на датчики уровня и эталонные средства измерений, правила пожарной безопасности, действующие на предприятии и утвержденные в установленном порядке, а также правила выполнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004 и аттестованных в качестве поверителя.

  • 3.2. При поверке датчиков уровня соблюдают требования в соответствии с эксплуатационной документацией на эталонные средства измерений и датчики уровня.

  • 3.3. При проведении поверки датчиков уровня на месте эксплуатации применяют средства поверки во взрывозащищенном исполнении (при необходимости).

4. Условия поверки
  • 4.1. При проведении поверки в лаборатории (имитационным методом) должны соблюдаться следующие условия:

  • - температура окружающего воздуха

    от +15 до +25 °C; от 50 до 80 %;

    от 84 до 106,7 кПа; от 22 до 26 В.

  • - относительная влажность воздуха

  • - атмосферное давление

  • - напряжение питания постоянного тока

  • 4.2. При проведении поверки в условиях эксплуатации должны соблюдаться следующие условия:

  • - температура окружающего воздуха

    от от от от

  • - относительная влажность воздуха

  • - атмосферное давление

  • - напряжение питания постоянного тока

  • - плотность жидкости

  • 4.3. При проведении поверки отсутствуют вибрации, тряски, магнитные поля и удары, влияющие на работу датчиков уровня и эталонных средств измерений.

  • 4.4. Условия эксплуатации для эталонных средств измерений должны соответствовать требованиям их эксплуатационной документации.

5. Подготовка к поверке
  • 5.1. Перед определением погрешности датчиков уровня в лаборатории должны быть выполнены следующие подготовительные работы:

  • - устанавливают стойку (поз. 2 приложения А) на столе;

  • - перед проведением поверки датчики уровня выдерживают в условиях проведения поверки не менее четырех часов;

  • - устанавливают на стойку датчик уровня;

  • - устанавливают на датчике уровня подвеску с грузами (поз. 3, 4 приложения А);

  • - подключают миллиамперметр к выходу датчика уровня согласно его руководству по эксплуатации;

  • - подготавливают к работе эталонные средства измерений, согласно их руководствам по эксплуатации (инструкциям по монтажу и эксплуатации);

  • - включают датчик уровня и выдерживают его во включенном состоянии не менее одного часа;

  • - включают эталонные средства измерений и выдерживают во включенном состоянии не менее времени, указанного в их эксплуатационной документации.

  • 5.2. Перед определением погрешности датчиков уровня в условиях эксплуатации должны быть выполнены следующие подготовительные работы:

  • - подключают миллиамперметр к выходу датчика уровня согласно его руководству по эксплуатации;

  • - подготавливают к работе эталонные средства измерений, согласно их руководствам по эксплуатации (инструкциям по монтажу и эксплуатации);

  • - включают эталонные средства измерений и выдерживают во включенном состоянии не менее времени, указанного в их эксплуатационной документации.

6. Проведение поверки
  • 6.1. Внешний осмотр.

    • 6.1.1. При внешнем осмотре датчиков уровня устанавливают:

  • - соответствие комплектности требованиям эксплуатационной документации на датчик уровня;

  • - отсутствие механических повреждений, влияющих на его работоспособность;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки и показывающего устройства.

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

  • 6.1.2. Проверяют версию программного обеспечения датчика уровня.

С показывающего устройства датчика уровня считывают номер версии программного обеспечения.

Результаты проверки программного обеспечения считают положительными, если номер версии соответствует номеру версии 1.1.1.

  • 6.2. Проверка герметичности.

Проверку герметичности проводят при первичной поверке путем создания гидравлическим прессом в рабочей полости датчика уровня максимального давления для датчика уровня и выдерживают под давлением в течение 15 минут.

Результаты проверки считают положительными, если в процессе проверки в местах соединений и корпусе датчика уровня не наблюдается отпотевания, каплепадений или течи воды, а также отсутствует падение давления воды по контрольному манометру.

  • 6.3. Опробование

При опробовании датчика уровня изменяют уровень жидкости в резервуаре или буйковой камере (при проведении поверки на месте эксплуатации) или изменяют массу грузов (при поверке датчиков уровня в лаборатории имитационным методом).

Контролируют значение уровня по показывающему устройству датчика уровня и значения токового выходного сигнала по миллиамперметру.

Результаты опробования считают положительными, если при увеличении (уменьшении) уровня жидкости соответственно увеличивается (уменьшается) значение уровня на показывающем устройстве датчика уровня и значение выходного токового сигнала.

  • 6.4. Определение метрологических характеристик.

    • 6.4.1. Определение метрологических характеристик в лаборатории имитационным методом.

      • 6.4.1.1. Определение массы буйка датчика уровня.

Определяют массу буйка датчика уровня на весах.

Результаты проверки считают положительными, если измеренное значение массы буйка датчика уровня отличается от значения, приведенного в карте контроля сборки на датчик уровня не более, чем на 1 г.

  • 6.4.1.2. Определение объема буйка датчика уровня.

Определяют объем буйка датчика уровня расчетным методом по результатам измерений его геометрических размеров.

Результаты проверки считают положительными, если рассчитанное значение объема буйка датчика уровня отличается от значения, приведенного в карте контроля сборки на датчик уровня не более, чем на 1 см3.

  • 6.4.1.3. Определение метрологических характеристик датчиков уровня.

Определение метрологических параметров датчиков уровня проводится методом, основанным на имитации выталкивающей силы, действующей на чувствительный элемент (буек) датчика уровня, эквивалентной массе настроечных грузов.

Погрешность определяют в пяти точках, равномерно распределенных по всему диапазону измерений уровня и соответствующих выходным сигналам датчика уровня, равным О, 25, 50, 75, 100 % или 4, 8, 12, 16, 20 мА при прямом (увеличение массы грузов) и обратном ходе (уменьшение массы грузов).

Определение погрешности проводят в следующей последовательности:

а) рассчитывают массы грузов, соответствующих 0, 25, 50, 75, 100 % заполнения резервуара (или буйковой камеры) или 4, 8, 12, 16, 20 мА выходного токового сигнала по следующим формулам

- при измерении уровня жидкости

- при измерении интерфейса между жидкостями

(2)

где

Мв- масса буйка датчика уровня, кг (по карте контроля сборки на датчик уровня);

MOi - масса, соответствующая весу буйка при погружении буйка в жидкость на X,, кг; р - плотность жидкости, кг/м3;

р2, рх- плотности жидкости р2> р{, кг/м3;

V - объем буйка, м3;

X, - степень погружения буйка в жидкость, %.

б) на подвеску (поз. 3 приложения А) последовательно навешивают грузы (поз. 4 приложения А). Массу груза с подвеской MOj устанавливают с отклонением не более 3%. Массу груза с подвеской М, , соответствующую массе MOl контролируют по весам.

в) считывают с миллиамперметра показания выходного сигнала датчика уровня 1ц (показания выходного сигнала считывают не менее чем через 4 с).

г) перед измерениями на обратном ходе датчика уровня выдерживают не менее 5 мин под воздействием наибольшей массы настроечного груза, соответствующей нижнему пределу измеряемого параметра.

д) с подвески (поз. 3 приложения А) последовательно снимают грузы (поз. 4 приложения А). Массу груза с подвеской MOl устанавливают с отклонением не более 3%. Массу груза с подвеской Л/, , соответствующую массе MOl контролируют по весам..

е) считывают с миллиамперметра показания выходного сигнала датчика уровня Л, (показания выходного сигнала считывают не менее чем через 4 с).

ж) рассчитывают основную приведенную погрешность датчика уровня у/, по формуле

у/, = 7,~ ^-100%,                                                       (3)

' 16

где

/, - значение тока, измеренное миллиамперметром (при прямом ходе) или (при обратном ходе), мА;

70/ - значение тока, соответствующее массе груза с подвеской, мА.

Значение тока, соответствующее массе груза с подвеской М, рассчитывают по формулам

- при измерении уровня жидкости

= 4 + 16-

м„-м,

V-p

(4)

- при измерении интерфейса между жидкостями

мв-у.Рх-м, r(p2~pl)

(5)

Результаты поверки считают положительными, если в каждой точке поверки погрешность, рассчитанная по формуле (3) не более 0,5 %.

  • 6.4.2. Определение метрологических характеристик на месте эксплуатации

Определение погрешности проводят не менее чем при трех уровнях жидкости в резервуаре (буйковой камере), равномерно распределенных по всему диапазону измерений уровня, включая минимальное и максимальное значения уровня.

Определение погрешности проводят в следующей последовательности:

а) измеряют уровень жидкости в резервуаре (буйковой камере) рулеткой с грузом //о,;

б) измеряют плотность жидкости р в резервуаре (буйковой камере) переносным плотномером или ареометром в пробе жидкости, отобранной из резервуара с помощью стационарного или переносного пробоотборника;

в) считывают с миллиамперметра значение токового выходного сигнала с датчика уровня /(;

г) рассчитывают погрешность датчика уровня при измерении уровня по формуле

(6)

уН{ = _JL—. ] оо%,

' '     Г f      _ I/

11 МАХ 1 2 3 4 5 MIN

где

НМАХ - значение уровня, соответствующее выходному току с датчика уровня 20 мА, мм;

HMIN - значение уровня, соответствующее выходному току с датчика уровня 4 мА, мм.

Н, - значение уровня, соответствующее выходному току /,, мм.

Значение уровня Н, рассчитывают по формуле

Н, = Н

MIN

Н MAX    MIN

16

(7)

где

АЯ, - поправка на изменение уровня от плотности жидкости при настройке датчика уровня и в эксплуатации, мм.

Значение поправки рассчитывается по формуле

АЯ, = НР,

(8)

где

ЯЛ - уровень жидкости, измеренный рулеткой (с учетом расширения материала рулетки от температуры измеряемой жидкости), мм;

рк - плотность жидкости при настройке датчика уровня, кг/м3;

р - плотность жидкости в резервуаре, кг/м3.

Результаты поверки считают положительными, если в каждой точке поверки выполняется условие |/Я,| < уЯ0. Значение уН0 рассчитывают по формуле

|Т-20|                                                        (9)

гЯ0 = 0,5 + 0,28--------L,

0 10

где

Т - температура окружающей среды при проведении поверки, °C.

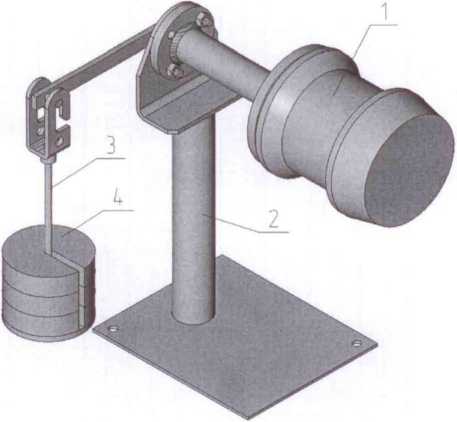

Приложение А. Схема установки грузов при имитационном методе поверки датчиков уровня.

Рисунок. 1

  • 1 - датчик уровня;

  • 2 - стойка;

  • 3 - подвеска;

  • 4 - набор грузов.

Приложение Б. Форма протокола поверки

Дата проведения поверки:                      ___________________

Место проведения поверки:                     ___________________

Наименование СИ:                           __________________

Серийный номер СИ:                        _________________

Измеряемый параметр:                          уровень / интерфейс

Плотность жидкости 1, кг/м3                     ____________________

Плотность жидкости 2 (только при измерении

интерфейса), кг/м3                                _____________________

Уровень жидкости, соответствующий, мм:

  • - 4 мА                                        ___________________

  • - 20 мА

Результаты поверки

  • 1. Внешний осмотр

    • 1.1. Результаты внешнего осмотра (п. 6.1.1)_____________________.

    • 1.2. Номер версии ПО (п. 6.1.2)____________________.

  • 2. Проверка герметичности (п. 6.2)

Результаты проверки герметичности___________________________________

  • 3. Опробование (п. 6.3)

Результаты опробования___________________________________

4. Определение метрологических характеристик (п. 6.4)

4,1, Определение массы буйка датчика уровня (п. 6.4.1.1).

Масса буйка датчика уровня, кг

Разность, кг

Допускаемая разность, кг

измеренная

по карте контроля сборке

4.2. Определение объема буйка датчика уровня (п. 6.4.1.2).

Объем буйка датчика уровня, м ’

Разность, м'

Допускаемая разность, м'

измеренный

по карте контроля сборке

4.3. Определение метрологических характеристик датчиков уровня (п. 6.4.1.3)

Степень погружения буйка X,, %

Масса груза по весам М„ кг

Ток, мА

Приведенная погрешность, %

Допускаемое значение погрешности, %

миллиамперметр

датчик уровня

Прямой ход

0

25

50

75

100

Обратный ход

0

25

50

75

100

Заключение________

Поверитель, оттиск клейма

Приложение В. Форма протокола поверки

Дата проведения поверки:                      _________________________________________________

Место проведения поверки:                     _________________________________________________

Наименование СИ:                           _______________________________________________

Серийный номер СИ:                        _____________________________________________

Плотность жидкости (датчик уровня), кг/м3       ___________________________________________________

Плотность жидкости (в резервуаре), кг/м3        ___________________________________________________

Уровень жидкости, соответствующий, мм:

  • - 4 мА                                      _______________________________________________

  • - 20 мА                                       _________________________________________________

Температура окружающей среды, °C            _______________________________________________

Результаты поверки

1. Внешний осмотр

2. Определение метрологических характеристик (п. 6.4.2)

Ток по миллиамперметру, мА

Уровень жидкости, мм

Приведенная погрешность, %

Допускаемое значение погрешности, %

датчик уровня без по

правки

датчик уровня с поправкой

рулетка

Заключение

Поверитель, оттиск клейма

И

1

Оформление результатов поверки

2

  • 7.1. Результаты поверки оформляются протоколом. Рекомендуемая форма протоколов

3

приведена в приложениях Б и В.

4

  • 7.2. При положительных результатах поверки оформляется свидетельство о поверке согласно ПР 50.2.006-94. Датчик уровня пломбируется.

5

  • 7.3. При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, владельцу выдают извещение о непригодности.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
