Лист № 1

Всего листов 5

Приложение к свидетельству № 69797 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений массы нефтепродуктов в резервуарах BJLM-80H Назначение средства измерений

Системы измерений массы нефтепродуктов в резервуарах BJLM-80H предназначены для автоматического измерения массы нефтепродуктов в резервуарах.

Измерения массы нефтепродуктов, относящиеся к сфере государственного регулирования обеспечения единства измерений, с применением системы измерений массы нефтепродуктов в резервуарах BJLM-80H, проводятся по аттестованной методике измерений.

Описание средства измерений

Принцип действия систем заключается в измерении уровня светлых нефтепродуктов, плотности, температуры, подтоварной воды и вычисления массы нефтепродуктов по градуировочным таблицам в вертикальных стальных резервуарах.

Система состоит из буйкового уровнемера с сервоприводом, многофункционального датчика, который служит буйком для уровнемера и программного обеспечения для вычисления массы нефтепродуктов. Многофункциональный датчик подвешивается на стальной трос, который в свою очередь наматывается на измерительный барабан. Система, оснащенная электронным датчиком веса, отслеживает плавучесть многофункционального датчика на поверхности жидкости.

Многофункциональный датчик измеряет температуру и плотность жидкости и передает полученные данные в систему по радиосвязи.

Система обрабатывает полученные значения уровня, плотности и температуры жидкости, определяет объем нефтепродукта по загруженной в систему градуировочной таблице и вычисляет значение массы нефтепродукта.

Система позволяет контролировать предельные уровни нефтепродуктов и подтоварной воды при осуществлении технологических операций при приеме, отпуске, хранении на нефтебазах и терминалах хранения.

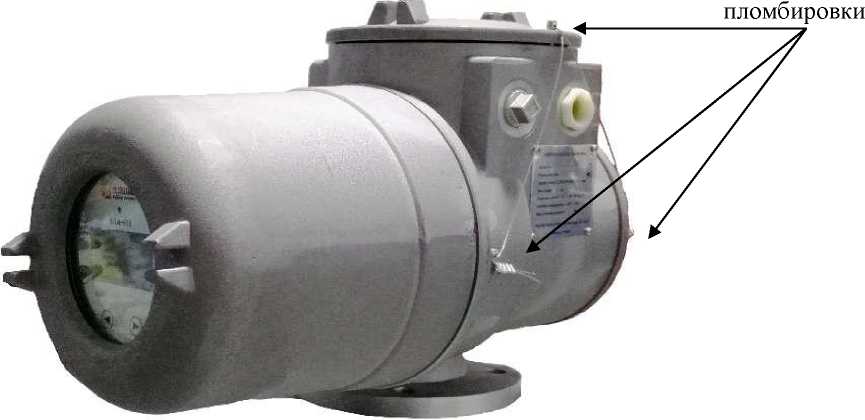

Общий вид систем и места пломбировки представлен на рисунке 1.

Места

Рисунок 1 - Общий вид и места пломбировки систем измерений массы нефтепродуктов в резервуарах BJLM-80H

Общий вид маркировочной таблички представлен на рисунке 2.

Serial No:

Production date: 17.11.06

Supply power: 220V,50/60Hz,5VA max

Max.range: 23 m

Explosion-proof: 1 Ex d I1B T6 Gb X Ambient temperature: -40"С--50’С Max.working pressure:     Mpa

Beijing Junyou Xinye Technology Co., Ltd

Made in China

KJ

Рисунок 2 - Общий вид маркировочной таблички систем измерений массы нефтепродуктов в резервуарах BJLM-80H

Программное обеспечение

В системах измерений массы нефтепродуктов в резервуарах BJLM-80H применяются три программных модуля:

Встроенный программный модуль BJLM-80H осуществляет:

- управление работой системы;

- прием данных с датчика измерений плотности, температуры, уровня нефтепродукта;

- приведение плотности и объема к температуре, расчет массы продукта.

Внешний программный модуль TankStar осуществляет:

- передачу команд на внутренний программный модуль;

- отображение значений плотности, уровня нефтепродукта/подтоварной воды , температуры, объема, массы.

Сервисный программный модуль Servo liquid level gauge BJLM-80H осуществляет:

- передачу команд на внутренний программный модуль;

- передачу значений коэффициентов и загрузку градуировочных таблиц на внутренний программный модуль.

Идентификационные данные программного обеспечения систем приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)

Значение

Идентификационное наименование ПО

BJLM-80H

TankStar

Servo liquid level gauge BJLM-80H type debug software

ModBus V5 2 En

Номер версии

5.8

3.1

5.2

Цифровой идентификатор ПО

___________*

B12A74E71CA34F1E8

278DDAAF8AB4A9E (MD5)

98F3FE8BDB67E8FD

934A97E3D8AA2EDB (MD5)

*Примечание: данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические характеристики систем приведены в таблице 2.

Таблица 2 - Метрологические характеристики систем

Наименование характеристики

Значение характеристики

Измеряемая среда

жидкость

Диапазон измерений уровня, м

от 0 до 23

Диапазон измерения плотности нефтепродуктов, кг/м3

от 650 до 1100

Диапазон измерения температуры нефтепродуктов, °С

от -40 до +50

Пределы основной допускаемой абсолютной погрешности измерений уровня жидкости, мм

±(0,75+0,3(L-1))*

Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм

±2,00

Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °С

±0,2

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3

±0,3**

Разрешающая способность канала измерения уровня, мм

0,1

Разрешающая способность канала измерения плотности жидкости, кг/м3

0,1

Разрешающая способность канала измерения температуры жидкости, °С

0,1

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, %***

  • - 200 т и более

  • - до 200 т

±0,50

±0,65

* L - число полных и неполных метров измеренного уровня

** - при поверке канала измерений плотности с применением эталона единицы плотности 1 разряда по ГОСТ 8.024-2002 пределы допускаемой абсолютной погрешности измерений плотности составляют ±0,3 кг/м3. При поверке канала измерений плотности на месте эксплуатации пределы допускаемой абсолютной погрешности измерений плотности составляют ±0,9 кг/м3.

*** - при уровне продукта, измеряемого при хранении для расчета массы, не менее 378 мм. При дозе приема/отпуска продукта, при проведении учетных операций, не менее 46% от объема резервуара.

Основные технические характеристики систем приведены в таблице 3.

Таблица 3 - Технические характеристики систем

Наименование характеристики

Значение характеристики

Температура окружающей среды, °С

от -40 до +50

Относительная влажность воздуха, %

от 0 до 90

Напряжение питания, В

220V/AC,110V/AC,24—48V/DC

Потребляемая мощность, Вт

5

Масса, кг, не более

17.5

Габаритные размеры, не более, мм ШхВхД

226x316x423

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе систем измерений массы нефтепродуктов в резервуарах BJLM-80H, методом лазерной гравировки, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система измерения массы нефтепродуктов в резервуарах

BJLM-80H

1 шт.

Контроллер

BJCOM-IV

1 шт.

Калибровочная камера

CJ-80

1 шт.

Паспорт на систему измерения массы нефтепродуктов в резервуаре

ПС BJLM-80H

1 экз.

Руководство по эксплуатации

РЭ BJLM-80H

1 экз.

Методика поверки

МП 0684-7-2017

1 экз.

Пульт для снятия показаний

PCDT-01

по требованию

Поверка

осуществляется по документу МП 0684-7-2017 «ГСИ. Системы измерений массы нефтепродуктов в резервуарах BJLM-80H. Методика поверки», утвержденному ФГУП «ВНИИР» 02.11.2017 г.

Основные средства поверки:

  • - рабочий эталон единицы уровня жидкости 1 разряда по ГОСТ 8.477-82 в диапазоне значений от 0 до 23 м;

  • - рулетка измерительная металлическая 2 класса точности Р30У2К с верхним пределом измерений 30 м (регистрационный номер 55464-13);

  • - рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 40 до плюс 50 °С;

  • - рабочий эталон единицы плотности 1 разряда по ГОСТ 8.024-2002 в диапазоне значений от 650 до 1100 кг/м3;

  • - плотномер ПЛОТ-3Б-1Р (ПЛОТ-3Б-1П) с пределами допускаемой абсолютной погрешности измерений плотности ±0,3 кг/м3 (регистрационный номер 20270-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы или в паспорт системы.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системам измерений массы нефтепродуктов в резервуарах BJLM-80H

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

Приказ Минэнерго от 15 марта 2016 г. №179 Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений.

Изготовитель

Beijing Junyou Xinye Technology Co., Ltd, Китай

Адрес: Gaoyangshu, Chaoyang District, Beijing, China 100018

Телефон: +861065421356

Заявитель

Общество с ограниченной ответственностью «ГОУ ТЕХ ЮНИОН»

(ООО «ГОУ ТЕХ ЮНИОН»)

Адрес: 390011, Рязанская область, г. Рязань, ул. Рязанская, д. 22, Н1

Телефон (факс): 8 (4912) 62-05-55

E-mail: go-tech@ya.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

С. С. Голубев

М. п.

« ___ » _______________ 2018 г.
