ГЕНЕРАТОР СИГНАЛОВ Г/З—ЮО

ВЫСОКОЧАСТОТНЫЙ ■ ^""1» <

Тех ническое

описание и инструкция

по эксплуатации

3.260.101 ТО

Назначение . .  . . ...........

Технические данные ............

Состав прибора ..............

Устройство н работа прибора и его составных частей

• 4.1. Принцип действия...........

• 4.2. Схема электрическая приицнпиалытя.....

• 4.2.1. Органы управления н контроля.......

• 4.2.2. Опнсаннс электрической структурной схемы

прибора ................

4.2Л.

• 4.2.4.

• 4.2.5.

• 4.2.6.

• 4.2.7.

• 4.2.8.

• 4.2.9.

  5. В.

  7.

  К.

  9.

  10.

  Генератор задающий . . . Блок коибниированиый .

  Аттенюатор ступенчатым .

  Формирователь напряжекнй НЧ Устройство управления.  .

  Индикатор частоты .... Блок питания .....

• 4.2.10. Плата 3.665 514   ..........

4.3. Конструкция............

Маркирование и пломбирование........

Общие указаиия по эксплуатации.......

Указания мер безопасности.........

Подготовка к работе ...........

Порядок работы ............ ,

• 9.1. Подготовка п проведение измерений .....

• 9.2. Проведение изиерений.........

Характерные неисправности и методы их устранения

Поверка прибора ..........

• 12.1. Операияи и средства поверки .  .  .

• 12.2. Условия поверки н подготовка к ней .

12J. Проведение поверки........

• 12.4. Определение метрологических параметров

• 12.5. Оформление результатов поверки .

• 12.6. Приложение к разделу ПОВЕРКА . .

Правила хранения..........

Транспортирование ..........

• 14.1. Тара, упаковка я маркирование упаковки .

• 14.2. Условия транспортирования.....

  Стр.

  7

  7

  12

  13

  • 13

  • 14

  14

  15

  19

  19

  21

  22

  22

  21

  • 25 .

  • 26

  27

  • 29

  • 30

  • 30

  • 31

  .31

  • 31

  • 32

  .34

  37

  • 37

  • 38

  45

  4.3

  4.5

  • 53

  • 54

  66

  66

  66

  66

  прпнципнальпая 2.0&7.536 ЭЗ.

  узлов блока питания Г4-12Э.
  элементов	в	блоке	питания
  элементов	на	узле	печотпом
  элементов	на	узле	печатном
  элементов	на	узле	печатном
  е выводов	и основных		элементов

Рис. 23. Раэмещеиве элементов не плате 2.084.0?1.

Рис. 24. Устройство управления.

Схема электрическая прининпиальнап 2.390.164 ЭЗ.

Рне 25. Размещение элементов на плате 2.390.164.

Рис. 26. Блок счетный.

Схема электрическая принципиальная 3.056.108 ЭЗ.

Рис. 27. Размещение элементов блок» счетного 3.056.108.

Рис. 28. Блок автоматики.

Схема электрическая принципиальная 3.051.036 ЭЗ.

Рис. 29. Размещение элементов блока автоматики 3.051.036.

Рис. 30. Блок питания.

Схема электрическая

Рис. 31. Размещение

Рис. 32. Размещение

2.087Л36.

Рис. 33. Размсщс111!с

• 3.662.429.

Рис. 34. Размещение

• 3.662.430.

Рис. 35. Размещение

• 3.662.431.

Рнс. 36. Расположен! . , усилителя на транзисторах M421I3 (или 3.462.002).

Рие 37. Расположение выводов и основных элементов усилителя на транзисторах М42112.

Рнс. 38. Комплект ЗИП я вспомогательного имущества.

Межяу страницами 122 и 123:

Рис. 39. Схема упаковки и маркирование упаковки прибора Г4-129.

Расположение выводов микросхем ни чстыре.х лпстах.

• 1. нХзНАЧЕНИЕ

  • 1.1. Генератор сигналов высокочастотный Г4-129 с амплитудной, частотной и импульсной модуляцией предназначен для настройки, регулировки и испытаний различных радиотехнических устройств дециметрового диапазона волн.

    качестве высоко-

Генератор Г4-129 используется также в частотного блока в приборе Г4-128.

Внешний вид генератора Г4-129 показан ла

• 1.2. Генератор может использоваться как так н в полевых условиях.

Рабочие условия эксплуатации;

• — температура окружающей среды от 263 до 323 К (от минус КУС до плюс 6О°С);

• — относительная влажность воздуха 96% при температуре 303 К (ЗО’С);

• — напряжение сети (220±22) В частотой (50±0,5) Гц и (220±11) В частотой (4002^]^) Гц;

• — атмосферное давление (100±4) кПа, (750i:30) мм рт. ст. 13. Основные области применения; радиосвязь, радиовещание, телевпдение, радпоизмсрительная техника.

• 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 2.1. Прибор обеспечивает следующие режимы работы;

• — иемодулнрованныс колебания;

• — внутренняя и внешняя частотная модуляция синусоидальным сигналом (ЧМ);

• — внутренняя и внешняя амплитудная модуляция сннусои-дальпым сигналом (AM);

• — внутренняя амплитудно-импульсная модуляция <меанд-ром» 1 кГц и внешняя ампднтудно-импульспая модуляция (ИМ);

• — синхронизация частоты генератора внешним синхронизатором в режимах неиодулированных колебаний.

• 2.3. Частотные параметры.

• 2.3.1. Диапазон частот генератора 310—1200 МГц перекрывается двумя поддиапазонами с граничными частотами 310—600, 600—1200 МГц.

Перекрытие между поддиапазонами и запас по краям диапазона нс менее 1% от значения номинальной граничной частоты.

• 2.3.2. Основная погрешность установки частоты в режимах нсмодулировапных колебаний, AM, ЧМ, ИМ нс более ± (0,05± -~) %, где f — установленное значение частоты в МГц.

• 2.3.3. Нестабильность частоты за любые 15 мни. работы генератора после самопрогрсва в течение 30 мин. и 2 ч в нормальных условиях не более соответственно ±2,5’10"* и ±5-10"* от несущей частоты. Дополнитслыюе время установления рабочего режима после перестройки частоты нс превышает 15 мин.

Изменение частоты при изменении уровня выходного сигнала на ±10 дБ относительно опорного значения не превышает ±5-10-0.

• 2.3.4.

  деоиации полосе от

• 2.3.5.

частоты

30 Гц. до генератор Г4-129 обеспечивает на согласованной нагрузке с Кс'J не более 1,35, подключенной через кабель к основному выходу прибора, выходную мощность, калиброванную от 10—® до 1(к'® Вт с использованием внешнего аттенюатора на 20 дБ, входящего в комплект прибора. Регулировка выходной мощности производится ступенями через 1 дБ и 10 дБ от 20 до 139 дБ и плавно и пределах не менее 1 дБ. Отсчет мощности в децибелах относительно I Вт справедлив при крайнем правом положении ручки УРОВЕНЬ.

• 2.4.2. Основная погрешность установки опорного .значения выходной мощности 10~’ Вт (ослабление 30 дБ ступенчатого аттенюатора) не более ±1 дБ при работе с придаваемым кабелем на согласованную нагрузку 50 Ом с KcrU не более 1,35. Ручка УРОВЕНЬ в крайнем правом положении.

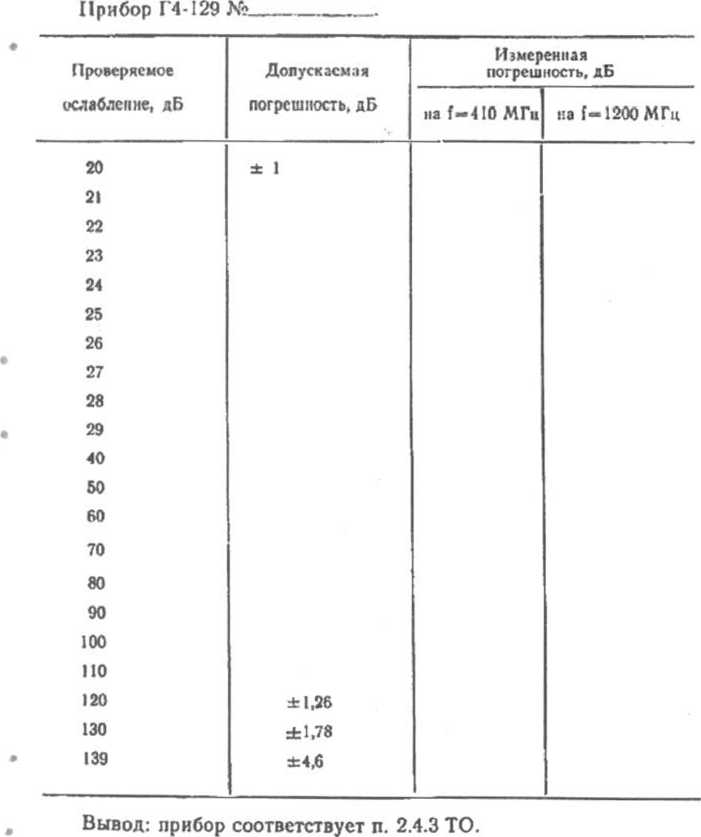

• 2.4.3. Основная погрешность установки ослабления аттенюатора не более ± 1 дБ. Дополнительная погрешность аттенюатора при установке ослабления более 110 дБ (показание шкалы) нс более ±0,2 дБ на каждые 10 дБ.

Дополнительная погревзность установки выходной мощности при малых ее значениях (остаточная выходная мощность) не более ±0,5-10“** Вт.

• 2.4.4. Основная погрешность ослабления uiiciunero агтснюл го-|>а 20 лБ не более ±0,5 дБ.

• 2.4.5. Донолиитсльиая погрешность установки опорного значения выходного сигнала при изменениях температуры па lO’C в нрсдсла.х рабочих условий не более ±0,3 дБ.

• 2.4.6. Дополпительная погрешность установки ослиблення

* сгуненчатого аттенюатора нрп нзмспсинях окружающей температуры па 10"С ПС более ±0,25 дБ от 20 до ПО дБ; ±0.-3 яБ до 120 дБ; ±0.35 дБ до 130 дБ; ±0,4 дБ до 139 дБ.

• 2.4.7. Погрешность установки опорного уровня выходной мощности в режиме немодулированны,х колебаний при иснользованнн трансформатора 50/75 Ом и кабеля 4.852.106 из комплекта прибора не более ±1,5 дБ при работе на согласованную нагрузку 75 Ом с КстП нс более 1,35.

• 2.4.8. Нестабильность опорного уровня выходной мощности при неизменном напряжении питания и неизменных внешних ус-ЛОВПЯ.Х за 15 мин. после самопрогрсва генератора в течение 30 мин. нс более ±0,05 дБ. Дополнительное время установления рабочего режима после частотной перестройки нс более 15 мин.

• 2.4.9. Волновое сопротивление генератора 50 Ом. Коэффи-

циепт стоячей волны напряжения          основного выхода с

придаваемым кабелем 4.852.106 нс более 1,5. При подключении к концу кабеля внешнего аттенюатора KerU выхода не более 1,25, при подключении трансформатора 50/75 KcrU не бо-

. лее 2,0.

Выходной разъем генератора типа III по ГОСТ 13317—80.

• 2.4.10. Паразитная амплитудная модуляция выходного сигнала на основном выходе генератора в режиме немодулированных колебаний не более 0,2%.

• 2.4.11. Содержанке 2-й и 3-й гармоник несущей частоты в режиме немодулированны.х колебаний по отношению к уровню сигнала несущей частоты не более минус 30 дБ.

• 2.4.12. Мощность выходного сигнала на нскалпброванном выходе на согласованной нагрузке с Кст^ не более 1,35 не менее 0,1 и не более 10 мВт.

Форма сигнала на этом выходе не гарантируется.

• 2.4.13. Напряженность электрического поля в пространстве вокруг генератора на расстоянии I м при установке минимального гарантируемого 10-< В/м.

  уровня выходного сигнала не превышает

2.5. Параметры

• 2.5.1. Диапазон

. пей частотной синусоидальной модуляции от 50 до 60000 Гц.

• 2.5.2. Девиация частоты устанавливается и отсчитывается в пределах от 30 до 500 кГц во всем диапазоне модулирующих и несущих частот. Номинальные значения шкал индикаторного прибора 500, 200. 100, 50 кГц.

Основная погрешность установки девиации частоты модулирующей частоте 1000 Ги не более ±15% от номинала отсчетной шкалы.

• 2.5.3. Погрешность установки девиации частоты в диапазоне модулирующих частот не более ±20% от шкалы.

  отсчетной

  • 2.5.4. Коэффициент гармоник (К^) формы огибающей частот-но-модулнрованного выходного сигнала при внутренней модуляции на частоте 1000 Гц при девиации частоты выходного сигнала 500 кГц нс более 2%, в диапазоне модулирующих частот нс более 5%. К, внешнего модулирующего сигнала при этом не более 0,3%.

  • 2.5.5. Погрешность установки опорного уровня выходной мощности 10-® Вт в режиме ЧМ не более ± ГдБ при работе п нормальных условиях с кабелем 4.852.106 па нагрузке с K„U нс более 1,35.

  • 2.5. G. Среднсквадратпческое значение напряжения модулирующего сигнала, необходимое для получения 500 кГц. не более 5 В.

  • 2.5.7. Входное сопротивление гнезда ЧМ в (680 + 200) Ом.

  • 2.5.8. Паразитная амплитудная модуляция при 5(Ю кГц в режиме ВНУТР. ЧМ не более 10%.

  внешнего девиации

  пределах

  девпаини

• 2.5.9. Частота генератора перестраивается пнсн1ппм постоянным нлиряжсннсм нелнчиной ±7 В в пределах ±500 кГц.

• 2.8. Параметры амплитудной синусоидальной модуляции (AM).

• 2.6.1. Частота сишала внутреннего модулятора при внутренней амплитудной и частотной модуляции синусоидальным сигналом и внутренней импульсной модуляции меандром (1000±100) Гц.

• 2.6.2. Диапазон частот модулирующего сигнала при внешней амплитудной синусоидальной модуляции от 50 до 20000 Гц.

• 2.6.3. В приборе обеспечивается возможность плавной установки коэффициента модуляции 30% по внешнему модулометру. Погрешность установки выходной мощности, погрешность установки коэффициента модуляции и Кг не гарантируются.

• 2.6.4. Напряжение впешпего модулирующего сигнала, необходимое для получения коэффициента модуляции 30%, нс более 2 В.

• 2.6.5. Входное сопротивление гнезда AM (680± 135) Ом.

• 2.6.6. Выходная мощность генератора в режиме AM на нагрузках 50 Ом не мепее 10^ Вт при установке ручек ОСЛАБЛЕНИЕ в положение 30 дБ.

2.7. Параметры амплитудной импульсной модуляции.

• 2.7.1. В режиме внешней амплитудной импульсной модуляции генератор выдает выходные высокочастотные импульсы дли-гсльностью от 0,5 до 500 мкс с частотой следования от 10 до 20000 Гц при скважности не менее 2.

Параметры выходных высокочастотных импульсов:

• — длительность фронта не более 0,5 Хц. но не более 3 мкс,

• — длительность среза не более ио не более 3 мкс,

• — неравномерность вершипы не более 25%,

• — изменение длительности выходного импульса относительно модулирующего не более ± (0,1 Хц-1-0,4) мкс.

Параметры модулирующих импульсов:

• — длительность импульсов от 0,3 до 500 мкс,

• — частота повторения от 10 до 20000 Гц при скважности не менее 2,

• — длительность фронта и среза нс более 0,15 мкс,

• — неравномерность вершипы не более 5%,

• — выходное сопротивление импульсного генератора не более 100 Ом,

• — амплитуда импульсов отрицательной полярности 5—8 В,

• — амплитуда импульсов положительной полярности 10—15 В.

Првыечавне. Допускается модуляция импульсами положительной полярности амплитудой до 25 В при скважности не менее 10.

2.7J2. В режиме внутренней амплитудной импульсной модуляции прибор выдает высокочастотные импульсы <меаидр> с частотой следования (1000±100) Гц. Отношение полупернодов меандра отличается от 1 не более чем на ±10%.

• 2.7.3. Погрешность установки опорного мощности в режиме амплитудно-импульспой лее ±2,2 дБ при работе с кабелем 4.852.106 ке 50 Ом с К ст и не более 1,35.

• 2.7.4. Входное сопротивление гнезда ИМ

  (600±120) Ом. амплитудно-им-

• 2.7.5. Ослабление выходного сигнала при пульсной модуляции в интервалах между импульсами' не менее 40 дБ.

• 2.8. Прочие параметры.

• 2.8.1. Генератор обеспечивает свои технические ристики по истечении времени устаиоплеиия рабочего равного 30 мин., кроме п. 2.3.3.

  характе-режима,

  рабочих характс-

2.8J. Генератор допускает непрерывную работу в условиях в течение 16 ч при сохранении технически.х рнстик.

• 2.8.3. Генератор сохраняет свои технические характеристики при литании от сети переменного тока напряженнем (220±22) В частотой (50±0,5) Гц или (220+11) В частотой (400Гц с содержанием гармоник до 5%.

• 2.8.4. Мощность, потребляемая от сети при номинальном напряжении, не более 85 В-А.

• 2.8.5. Нормальные и предельные условия эксплуатации генератора должны соответствовать данным, приведенным в табл. 1.

Таблица 1

Усдовпл эксплудта* инн	Темпера тура	Относительная влажность, %	Атмосферное давление	Параметры сети
				напряжение, В	частота, Гц
11орнааы1ме	(293*5) К, (20±5) ‘С	65± 15 при температуре (293 ±5) К, (20±5) °C	(100±4) кПа, (750±30) мм рт. ст.	220 ±4.4	5010,5
Ирслельцыс	263-323 К (от минус 10 “С до Ч-.50 ’С)	95±3 при температуре 303 К, (30 ‘С)	(100±4) кПа, (750 ±30) мм |рт. ст. ■л	220±22 220±11	50 ±0.5 400+^

• 2.8.6. Время наработки на отказ не менее 5500 ч. Срок службы не менее 10 лет.

Технический ресурс 10000 ч.

• 2.8.7. Габаритные размеры в миллиметрах и масса генератора в килограммах приведены в табл. 2.

Таблица 2

Без упаковки		В укладочном ящике		В транспортной таре
размеры, мм	масса, кг	размеры, мм	масса, кг	размеры, мм	масса, кг
335X176X375	14,5	615X320X490	35	735X395X565	60

• 3. СОСТАВ ПРИБОРА

Состав комплекта генератора Г4-129 приведен в табл. 3, комплект запасного имущества и принадлежностей показан па рис. 38 приложения.

Таблица 3

Наныековакие	Обоэначение	, о и	Прямечамне
1. Генератор а1гяалов высокочастотный Г4-129	3.260.101	1

Наииеповаяяе	Обозначение	а О а а 3S	Примечание
2. Комплект комбннироввниый О составе:	4.068.147	1
а) кабель соедимительный ВЧ	4.852.517-10	1
б) то же	4.851.474-10	1
в) кабель соединительный	4.852.106	1
г) то хе	4.851.011	1
д) шкур соединительный	4.860.150	1
е) аттенюатор фиксированный	2.243.069	1
ж) переход коаксиальный	2.236.470	1
э) переход коаксиальный Э2-111/4	2.236.145	1
к) переход коаксиальный Э2-23	2.754.558	1
к) трансформатор сопротивлений 50/75 Ом л) вставки плавкие: ВП2Б-1В 1.0А 250 В	2.240.061	1 9
ВП2Б-1В 2,0А 250 В		6
ВП2Б.1В 3,16А 250 В		9
ВП2Б-1В 4,0Л 250 В		6
к) плата коммутаиионяаа	3.662.019 03	1
и) шнур соединительный	4.860.144	1
3. Техническое описжнне я инструкция по эксллуатаови	3.260.101 ТО	1
4. Формуляр	3.260.101 ФО	1
5. Яшик укладочный	4.161.648-04	1	Дл« прибора
6. Яшик	4.161.646-10	1	Да» ЗИП»

4. устройство и работа прибора и ЕГО СОСТАВНЫХ ЧАСТЕЙ

• 4.1. Принцип действия.

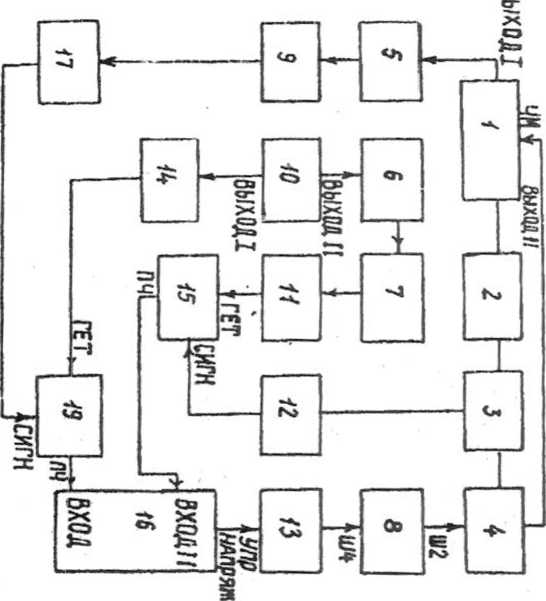

Работа генератора Г4-129 основана на принципе формирования выходного сигнала в диапазоне частот 310—1200 МГц из сигнала задающего генератора на диапазон бОО—1200 МГц (рис. 3). Выходной сигнал задающего генератора поступает на 2 канала: канал формирования выходного сигнала генератора и канал встроенного электронного индикатора частоты.

В канале формирования выходного сигнала сигнал задающего генератора после предварительного усиления (усилитель 0,6—1,2 ГГц) поступает через коммутаторы на pin диодах либо непосредственно на усилитель мощности 0,3—1,2 ГГц, либо через делитель частоты на 2. С выхода усилителя мощности 0,3—1,2 ГГц.высокочастотный сигнал поступает на аттенюатор электрически управляемый, являющийся исполнительным элементом системы автоматической регулировки мощности (АРМ). После аттенюатора электрически управляемого высокочастотный сигнал фильтруется в блохе электрически коммутируемых фильтров нижних частот (ФНЧ). С выхода фильтров сигнал поступает на датчик уровня системы АРМ, затем через модулятор электрически управляемый и ступенчатый аттенюатор проходит на выходной разъем прибора.

Частотная модуляция сигнала осуществляется с рикапа, включенного в задающий генератор.

Импульсная модуляция сигнала выполняется электрически управляемом.

Амплитудная модуляция производится в электрически управляемом через систему АРМ.

В канале встроенного индикатора частота задающего генератора делится рядом последовательных делителей частоты на 128 и измеряется встроенным электронным индикатором частоты.

• 4.2. Схема электрическая принципиальная.

4.2.1. Органы управления и контроля.

Органы управления и подсоедннительные разъемы расположены на передней и задней панелях прибора (рис. 4).

• 1. ДИАПАЗОНЫ GHz — переключатель — переключение поддиапазонов 0,31—0,6 н 0,6—1,2 ГГц и включение высокочастотного сигнала.

• 2. ВНЕШН.. ВНУТР., AM, ЧМ, ИМ — переключатель — выбор режима работы генератора.

• 3. ГЛУБИНА — резистор переменный — установка коэффициента модуляции.

• 4. AM — разъем — подача входного модулирующего напряжения для осуществления амплитудной модуляции и контроль частоты внутреннего модулирующего напряжения.

• 5. ДЕВИАЦИЯ kHz — резистор переменный — плавная установка девиации частоты.

• 6. ЧМ — разъем — подача входного модулирующего напряжения для осуи1.ествления частотной модуляции в режиме частотной модуляции и подача упрапляющего сигнала в режиме непрерывной генерации.

  • 7.  cjji — тумблер — переключение полярности внешнего модулирующего импульса.

  • 8. ИМ — разъем — подача входного напряжения для осуществления импульсной модуляции.

  • 9. ОСЛАБЛЕНИЕ dB — ручки установки неличнны выходного высокочастотного сигнала в пределах 20—139 дБ через 1 и ЮдБ.

  • 10. ВЫХОД 1 — разъем — выход ка.<111брованно1ч> высокочастотного сигнала.

  • 11. Прибор измерительный — установка девиации частоты в режиме частотной модуляции, индикация высокочастотной мощности в режимах рацпн, импульсной и амплитудной модуляции.

уровня выходной непрерывной гене-

• 12. УРОВЕНЬ — резистор нсременпын — плавная рсгулн-ровка уровня выходного высокочастотного сигнала.

• 13. КАЛИБР. — резистор переменный — изменение чувствительности прибора измерительного при калибровке измерителя дспнацнн частоты.

• 14. 50. 100, 200, 500, КАЛИБР . ДЕВИАЦИЯ kHz —переключатель — ступенчатая установка девиации частоты в режиме частотной модуляции, переключение в положение калибровки схемы измерения девиации частоты.

• 15. Х10—XI — тумблер — перенос занятой частотомера электронно-счетного.

• 16. ЧАСТОТА Mllz — ручка — установка частоты.

• 17. РАССТРОЙКА — резистор нсрсмсиный — плавная установка частоты.

• 18. ВКЛ. СЕТЬ — тумблер — включение прибора.

• 19. Табло индикатора частоты — индикация частоты.

• 20. 1А, ВП2Б-1В — вставки плавкие.

• 21. ~220V 85V-A — вилка — подача напряжения питания.

• 22.    — корпусная клемма.

• 23. ВЫХОД II — разъем — некалиброваиный выход, высокочастотного сигнала.

• 24. Электрохимический счетчик времени — определение суммарного времепн наработки прибора.

• 4.2.2. Описание электрической структурной схемы.

Структурная схема генератора Г4-129 с условным обозпаче-ннсм блоков и узлов по электрической иринцилиалыюй схеме (рис. 1 приложения) показана на рис. 5.

Входящие в схему функциональные узлы к их иазиачснис. Генератор задающий (У!) — генерирование сигнала в диапазоне частот 600—1200 МГц, частотная модуляция сигнала, электронная перестройка частоты.

Блок комбинированный (У2) — формирование и усиление сигнала в диапазоне частот 310—1200 МГц, фильтрация гармоник сигнала, автоматическая регулировка мощности, амплитудная и импульсная модуляция сигнала, деление частоты задающего генератора на 128.

Формирователь напряжения НЧ (Уб) —формирование напряжения частотой 1 кГц синусоидальной н прямоугольной (меандр) формы, формирование сигнала для уиеньшення нелинейны.^ искажений модулирующей в режиме ЧМ и автоматического переключения фильтров нижних частот в пределах пол-диапазонов.

Блок

временного нтервала и импульсов счета.

Блок измерения на цифровых газоразрядных

Аттенюатор ступенчатый О—119 дБ (УЗ) лированне уровня выходной мощности.

Устройство управления (У7) — формирование сигналов управления импульсным модулятором.

Блок питания (У8) — выдача необходимых напряжений и токов.

Плата (без обозначения) — формирование опорных напряжений, выпрямление модулирующего напряжения в режиме ЧМ.

При включеннн прибора тумблером ВКЛ. СЕТЬ задающий генератор выдает сигналы на блок комбинированный (У2).

Частота сигнала, поступающего на вход канала индикатора частоты, делится в блоке комбинированном на 128 и поступает на блок автоматики (У5), а с него на блок счетный (У4).

Выбор рабочего поддиапазона осуществляется переключателем ДИАПАЗОНЫ GHz, при этом на блок комбинированный поступают;

• — сигналы управления фильтрами нижних частот (ФНЧ): па рабочий ФНЧ подается положительное открывающее напряжение, на остальные ФНЧ поступает отрицательное запирающее напряжение. Коммутация ФНЧ в пределах одного поддиапёзона осуществляется выходным напряжением дискриминатора (в узле Уб), управляемым потенциометрическим датчиком в генераторе задающем (У1);

• — сигнал коммутации канала прямого усиления (0,6—1,2) и канала деления частоты на 2 (0,3—0,6 ГГц). При включении канала деления частоты на усилитель 0,3—0,6 ГГц в канале деления частоты подается коллекторное питание.

При ненажатых клавишах ДИАПАЗОНЫ GHz подастся запирающее напряжение на все ФНЧ, модулятор н аттенюатор электрически управляемый. Сигнал на выходном разъеме I отсутствует.

При нажатии одной из клавиш ДИАПАЗОНЫ GHz генератор включается в режим немодулнрованных колебаний (НГ). При этом:

• — через устройство управления (У7) подается сигнал управления, обеспечивающий прохождение СВЧ сигнала через модулятор;

• — полается опорное напряжение на систему АРМ. Стрелочный индикатор показывает наличие мощности на входе аттенюатора ступенчатого;

• — коммутируется блок автоматики (У5) для обеспечения прямого отсчета частоты на табло индикатора частоты.

Для осуществления модулированных режимов работы необходимо нажать одну нз клавиш ВИЕШН. или ВНУТР, и одну нз ' клавиш AM. ЧМ или ИМ.

При нажатии клавиши BFIEIUH.:

• — разъем ЧМ подключается к переключателю ДЕВИАЦИЯ кНг;

• — от входа устройства управления (У7) отключается сигнал внутреннего генератора меандра н ко входу устройства управления подключается разъем ИМ;

• — разъе.м ЛМ подключается к контактам клавиш ЛМ.

При нажатии клавиши ВНУТР.:

• — включается питание звукового генератора, входящего в состав Уб;

• — сигнал звукового генератора поступает на контакты клавиши AM и на переключатель ДЕВИАЦИЯ kHz.

При нажатил клавиши AM:

• — на потенциометр ГЛУБИНА поступает модулирующее напряжение от внутреннего звукового генератора или пнен|нсго модулятора;

• — включается опорное напряжение системы АРМ, соотвстсг-вующее режиму ЛМ.

При нажатии клавиши ЧМ:

• — вход варикапа задающего от разъема ЧМ к подключается дящего в состав Уб;

• — индикаторный прибор с сигнала переключается на выход ТОТЫ.

  инликацнп уровня выходного схемы измерения девнацнн час-

При нажатии клавиши ИМ:

• — на устройство управления (У7) подаются питающие напряжения, обеспечивающие его работу в режиме ИМ;

• — сигнал звукового генератора полается на вход ([юрмнро-ватсля меандра.

С переключателя ДЕВИАЦИЯ kllz в положении КАЛИБР, подается постоянное напряжение на потенциометр ДЕВИАЦИЯ н связанную с ним схему подачи и контроля модулирующего сигнала в режиме ЧМ.

В положениях 50, 100, 200, 500 переключателя ДЕВИАЦИЯ kHz на схему подачи и контроля модулирующего сигнала поступает модулирующий сигнал.

Рассмотрим про.хожденис модулнрующн.х сигналов в каждо.м нз режимов.

ние диапазона интервал времени Тс,.

От заднего фронта импульса времени счета запускаются ждущие мультивибраторы формирующие устройства импульсов переписи и сброса, которые поступают в счетный блок для открывания регистра памяти и установки счетчиков в нулевое состояние.

Для повышения разрешающей способности индикатора частоты предусмотрено увеличение временного интервала в 10 раз.

При переключении диапазонов производится изменение в 2 раза временного интервала с целью получения непосредственного отсчета частоты выходного сигнала. Изменение временных интервалов осуществляется за счет коммутации делителей с помощью логической схемы 133ЛР1.

Блок счетный включает в себя 6-разрядный десятичный счетчик с промежуточным запоминанием и индикацией результатов измерения на цифровых газоразрядных лампах.

Структурная схема одного разряда блока счетного приведена па рис. 7. В его состав входят десятичный счетчик, выполненный на 133ИЕ2, регистр памяти — на I33TM5. дешифратор — на 133ИД1 и цифровая лампа ИН-16.

Десятичный счетчик 133ИЕ2 имеет максимальное быстродействие 10 МГц. Схема содержит ннформационные выходы в коле 8—4—2—1, входы установки в состоянии 0 и 9. Срабатывание по счетному входу происходит на перепад 1—0. Устаноока в пулевое состояние производится единичным путем.

Регистр памяти 133ТМ5 содержит чегыре Д — триггера с но парно объсднксниымн тактовыми входами. Запись информации производится на перепал 1—0.                                   ’

Дешифратор 133ИЛ1 имеет схему преобразования двончпо-дссятичного кода в десятичный и высоковольтные ключи для управления газоразрядной лампой ИН-16.                           .

Все микросхемы, используемые в индикаторе частоты, совместимы но входным и выходным уровням. Уровень логической единицы 1>2,4 В, логического нуля 0<0,4 В.

• 4.2.9. Блок питания.

Блок питания предназначен для обеспечения всех цепей генератора сигналов необходимыми напряжеиняии и токами. Схема приведена в приложении.

Блок питания состоит из пяти стабилизированных источников: минус 12,6 В 0,4А: 12,6 В l.OA; 20 В 0,2А; минус 5 В 1,1А; 5 В 0,9.\ и исстабилизироваиного источника 250 В 10 мА.

Все стабилизированные источники выполнены по схеме компенсационного типа с последовательным включением регулирующего транзистора.

В стабилизаторах напряжения компенсационного типа выходное напряжение сравнивается с эталонным и при изменении первого на какую-то величину, вырабатывается сигнал рассогласования.

Сигнал рассогласования, усиленный усилителем постоянного тока, подается в соответствующей фазе на регулирующий транзистор. Регулирующий транзистор, меняя свое сопротивление в .зависимости от величины и фазы сигнала, поддерживает на выходе стабилизатор напряжения постоянным с заданной точностью.

Источник напряжения минус 12,6 В 0,4А состоит из двух-полупернодпого выпрямителя Д7, Д8, емкостного фильтра С7, С8, составного регулирующего транзистора Т4 (на радиаторе) и Т1, Т2 (на плате) и усилителя постоянного тока, элементы которого расположены на плате 3.662.430.

Усилитель постоянного тока состоит из вспомогательного выпрямителя Д2 с фильтром С1, стабилизированного стабилитроном Д4, источника эталонного напряжения ДЗ, каскада усиления сигнала рассогласования ТЗ, выходного делителя напряжения R6...R8 с термокомпенсирующими диодами Д5. Д6 и выходного конденсатора .СЗ.

Источник напряжения 12,6 В 1,0А состоит из двухполупери-одпого выпрямителя Д9, ДЮ, емкостного фильтра С9...С12, составного регулирующего транзистора Тб (на радиаторе) и Т4, Тб (па плате) и усилителя постоянного тока, элементы которого расположены на плате 3.662.430.

Усилитель постоянного тока состоит из: стабилизатора постоянного тока Д7, Д8, Т5, R9, R10, источника эталонного напряжения Д9, каскада усиления сигнала рассогласования Т7, выходного делителя напряжения R13...R15 и тсрмокомпспсируюшнмн диодами ДЮ, ДИ и выходного конденсатора С5.

Источник напряжения 5 В 0,9А состоит нз двухполупсриод-ного выпрямителя Д1, Д2, емкостного фильтра С1, С2, составного регулирующего транзистора Т1 (на радиаторе) и Т1 (на плате) н усилителя постоянного тока, элементы которого расположены на плате 3.662.429.

Усилитель постоянного тока состоит из: вспомогательного выпрямителя Д1 с фильтром С1, стабилизированного стабилитроном Д2, источника эталонного напряжения ДЗ, дифференциального усилителя сигнала рассогласования на микросхеме MCI, выходного делителя напряжения R6 с термокомпенсирующими диодами Д4, Д5 и выходного конденсатора С4.

Источник напряжения минус 5 В 1,1Л выполнен точно по такой же схеме, что и источник 5 В 0,9 Л н содержит аналогичные ей элементы.

Источник напряжения 20 В 0,2А состоит из: двухполупсриод-иого выпрямителя Д5, Д6, емкостного фильтра С5, Сб, составного регулирующего транзистора ТЗ (на радиаторе) и ТЗ, Т5 (на плате) и усилителя постоянного тока, элементы которого расположены на плате 3.662.429.

Усилитель постоянного тока состоит из: стабилизатора постоянного тока Д11, Д12, Т4, R13, R14, источника эталонного напряжения Д13, каскада усиления сигнала рассогласования Тб, выходного делителя напряжения R17...R19 с термокомпснсирующнмн диолами Д14, Д15 я выходного конденсатора СЮ.

Нестабнлиэированное напряжение 250В 10 мА снимается с одиоиолупернодного выпрямителя Д1 (на плате 3.662.430).

Все необходимые напряжения снимаются с вторичных обмоток трансформатора Тр, отделенных от сетевой обмотки электростатическим экраном.

Для .защиты прибора в услопня.х ненснравностсй постаилены нсгапкн плавкие Пр I-г-Пр 12.

Все выходные напряжения выведены РП10-22.

Блок питания выполнеп п виде отдельпого го с генератором винтами в общем футляре.

Регулирующие транзисторы расположены — радиаторе.

Конденсаторы фильтров всех стабилизированных нсточннков объединены конструктивно в один блок.

Отвод тепла, выделяющегося на элементах блока питания, производится за счет естественной конвенции воздуха через жалюзи в нижней и верхней крышках прибора.

• 4.2.10. Узел печатный 3.665.514.

На плате (рис. 3 приложения) расположены:

• — делители опорного напряжения системы АР.Ч — R18, R19; RI; R2: R3: R4;

• — делители опорного напряжения варикапа задающего генератора R7; R8;

—- делитель постоянного напряжения для калибровки схемы измерения девиации частоты R9, RIO;

• — схема измерения девиации частоты RI!—R17, СЗ, С4, Мс1. Д1;

потенциометр R20 регулировки чувствительности схемы Измерения девиация частоты по постоянному току;

— схема инвертирования внешних положительных импульсон R21—R26, С6—С8. Д2—Д6. Т1.

• 4.3. Конструкция.

• 4.3.1. Генератор сигналов высокочастотный Г4-129, внешний вид которого показан на рис. 1, выполнен в виде отдельного переносного прибора. Элементы корпуса прибора (рис. 8) собраны из профильного материала. Чтобы вскрыть прибор, необходимо его распломбировать. Нижняя крышка крепится двумя винтами с чашками для пломб. Для снятия верхней крышки нужно отвинтить два верхних винта крепления блоха питания (У8) со стороны задней панели, один из которых пломбирован, ослабить два нижинх винта и, повернув блок питания на угол 2—3° на нижних винтах, снять верхнюю крышку.

Нормальное рабочее положение прибора — наклонное, обеспечивается ножкой, установленной на нижней крышке.

• 4.3.2. В заднюю панель прибора вмонтирован электрохимический счетчик времени (ресурсомер) типа ЭСВ-2,5-12,6, предназначенный для определения суммарного времени наработки прибора при его настройке, испытаниях и эксплуатации.

Отсчет наработанного времени производится по делению шкалы, против которого находится мениск правого столбика ртути.

Если зазор между двумя столбиками ртути достиг 90—95% (нс более) всей шкалы, нужно изменить направление отсчета путем смены поляриости питания счетчика. При этом отсчет будет производиться в обратном порядке.

4.33. Все блоки и узлы генератора Г4-129 выполнены с применением печатного монтажа, а СВЧ узлы — с применением гибридной тонкопленочной технологии.

Все блоки и узлы прибора смонтированы на трех шасси (рис. 9). В качестве шасси используются литой корпус блока комбинированного, задняя и передняя панели прибора. На задней панели прибора собран блок питания. На передней панели — генератор задающий, аттенюатор ступенчатый, блок счетный, блок автоматики, формирователь иапряження НЧ, устройство управления.

Блок комбинированный (рис. 7 приложения) представляет собой экранированную коробку с тремя отсеками. Каждый отсек закрывается трехслойной крышкой с резиновой прокладкой. Резиновая прокладка служит для создания равномерного и постоянного давления на фольгу, которая через сетку создает экранировку отсеков коробки. Связь с другими узлами прибора по высокой частоте через коаксиальные разъемы, по питанию через разъем тппа РП10-22. Питание непосредственно в отсеки подается

• 5.2. Заводской порядковый номер генератора Г4-129 и Год изготовления указаны на задней панели.

• 5.3. Все элементы и составные чддти, установленные на шасси, панелях и печатных платах, имеют маркировку позиционных обозначений в соответствии с позиционными обозначениями перечней элементов к электрическим принципиальным схемам.

• 5.4. Генератор Г4-129 пломбируется мастичными пломбами, которые устанавливаются на задней и передней панелях и нижней крышке.

в. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• 6.1. После длительного хранения следует произвести внешний осмотр, опробование, а затем поверку метрологических параметров согласно разделу 12.

• 6.2. При внешнем осмотре необходимо проверить:

• — сохранность пломб;

• — комплектность согласно табл. 3;

• — отсутствие видимых механических повреждений, влияющих на точность показаний прибора;

• — наличие в прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройки, наличие предохранителей;

• — правильность установки стрелок показывающих приборов против нулевых отметок шкалы;

• — чистоту гнезд, разъемов н клемм;

• — состояние соединительных проводов, кабелей, переходов.

• 6.3. При эксплуатации вентиляционные отверстия на корпусе генератора Г4-129 не должны закрываться посторонними предметами, а прибор должен быть установлен на ручку в нормальное наклонное рабочее положение.

• 6.4. Сделать отметку в формуляре о начале эксплуатации и записать показания счетчика наработки.

В процессе эксплуатации показания счетчика периодически 2 раза в год записываются в формуляр.

До включения прибора необходимо ознакомиться с разделами 7, 8.

7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

• 7.1. По требованиям к электробезопасности генератор удовлетворяет ГОСТ 12.2.007.0—75. Класс защиты 1.                   ,

• 7.2. В процессе ремонта при проверке режимов элементов не допускать соприкосновения с токопесущнмп элементами, так как в приборе имеется переменное напряжение 220 В и постоянное 250 В.

Замена деталей должна проводиться только при обесточенном приборе.

“ при вращении ручки РАССТРОЙКА из крайнего правого положенпя в крайнее левое положение показания цифрового табло меняются в пределах не менее 100 кГц;

~ при переключении тумблера Х10—XI в положение ХЮ * переносится запятая цифрового табло влево на один знак;

• — при нажатых кнопках ВНУТР, ЧМ в положении КАЛИБР, переключателя ДЕВИАЦИЯ kHz при вращении ручки ДЕВИА* > ЦИЯ kHz показания цифрового и стрелочного индикаторов увеличиваются;

• — при изжатых кнопках ВНУТР., ЧМ и среднем положении ручки ДЕВИАЦИЯ kHz при вращении ручки КАЛИБР, вправо показания стрелочного индикатора увеличиваются;

• — ослабление выставляется путем совмещения показаний шкалы десятичного и единичного аттенюатора ОСЛАБЛЕНИЕ dB на фоне белого отсчетного окна на передней панели.

• 9.2. Проведение измерений.

• 9.2.1. Проведение измерений складывается в основном из операций:

• — установка требуемого режима работы;

• — установка уровня выходного сигнала;

• — установка частоты;

• — установка глубины модуляции;

• — установка величины девиации частоты.

• 9.2.2. Режим немодулированных колебаний устанавливается • нажатием одной из кнопок ДИАПАЗОНЫ GHz.

Установка других режимов работы проводится нажатием кнопок переключателя рода работ. Выключение нажатой кнопки проводится вторичным нажатием этой же кнопки.

Комбинированные виды модуляции (ЧМ в AM, ЧМ в ИМ) устанавливаются нажатием одновременно двух кнопок переключателя рода работ.

Одновременная внутренняя и внешняя модуляция прибором не обеспечивается.

• 9.2.3. Необходимое значение частоты устанавливается включением одного из поддиапазонов 0,31—0,6 и 0,6—ГГц и ручкой ЧАСТОТА MHz.

Плавное изменение частоты можно проводить ручкой РАССТРОЙКА в режимах немодулированных колебаний, AM, ИМ. В режиме ЧМ ручкой РАССТРОЙКА можно плавно настраиваться только при девиации частоты менее 100 кГц во избежание увеличения нелинейных искажений.

• 9.2.4. Установка уровня выходного сигнала возможна только на разъем ВЫХОД I генератора. Она осуществляется ручками • ОСЛАБЛЕНИЕ dB ступенчатого аттенюатора. Показания аттенюатора даются в децибелах относительно 1 Вт. При показаниях шкалы аттенюатора 20 dB уровень выходного сигнала равен

10 мВт. Правильность отсчета гарантируется при работе на нагрузку 50 Ом н крайнем правом положении ручки УРОВЕНЬ.

При работе в трактах с волновым сопротивлением 75 Ом включается трансформатор, в.ходящнй в ЗИП прибора.

Для получения уровня выходного сигнала 10“'*—К}*'* Вт включается аттенюатор фиксированный 20 дБ, входящий в ЗИП прибора.

• 9.2.5. Включение режима частотной модуляции осуществляется нажатием кнопки ЧМ и кнопок ВНЕШН. или ВНУТР, в зависимости от вида модуляции. На рабочей частоте предварительно необходимо провести калибровку.

Установите переключатель ДЕВИАЦИЯ kHz в положение КАЛИБР. Тумблер Х1—Х10 поставьте в положение хЮ. Ручку ДЕВИАЦИЯ kHz поставьте в крайнее левое положение, отсчитайте частоту по цифровому табло. Вращая ручку ДЕВИАЦИЯ kHz вправо, установите по табло значение частоты, увеличенное на 500 кГц. Ручкой КАЛИБР, установите по стрелочному индикатору 100 рА. На этом калибровка измерителя девиации частоты закончена, при дальнейшей работе недопустим поворот ручки КАЛИБР.

Включите режим внешней илы внутренней модуляции путем нажатия соответствующих кнопок.

Поставьте переключатель ДЕВИАЦИЯ kHz в положение 500. Ручкой ДЕВИАЦИЯ kHz установите по стрелочному индикатору 100 делений, при этом устанавливается девиация частоты 500 кГц.

Установка пределов девиации проводится переключателем ДЕВИАЦИЯ kHz, а плавная установка — ручкой ДЕВИАЦИЯ kHz. Отсчет девиации проводится по стрелочному индикатору, шкала индикатора линейная.

При измеиеппи рабочей частоты калибровка девиомстра проводится в указанной выше последовательности,

• 9.2.6. Для включения режима внутренней импульсной модуляции необходимо нажать кнопки ВНУТР, и ИМ. Для включения 1>сжпма внен1неГ| импульсной модуляции необходимо нажать кнопки ВНЕШН. н ИМ, на разъем ИМ подать импульсы отрицательной полярности амплитудой 5—8 В или положительной полярности а.ч11лнт)'дой 10—15 В. Тумблер Д U должен соответствовать полярности внешнего модулирующего импульса.

• 9.2.7. Для включения прибора в систему ФАП используется дополнительный выход, расположенный на задней стенке генератора. Управляющее напряжение подастся на разъем ЧМ, при этом все кнопки переключателя рола работ отжаты, одна из кнопок ДИАПАЗОНЫ GHz нажата.

• 9.2.8. Для включения режима амплитудной модуляции необходимо нажать кнопку АМ, режим внешней или внутренней модуляции включается нажатием соответствующей кнопки ВНЕШН. или ВНУТР. При внешней модуляции на гнездо AM подается внешний синусоидальный сигнал частотой от 50 Гц до 20 кГц, амплитудой порядка 2 В. Регулировка глубины модуляции проводится ручкой ГЛУБИНА.

9J.9. Для выключения прибора необходимо отжать обе кнопки ДИАПАЗОНЫ GHz, перевести тумблер ВКЛ. СЕТЬ в нижнее положение. отсоединить шнур питания и все кабели, соединяющие прибор с другими видами оборудования.

10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

• 10.1. Ремонт генератора Г4-129 должен проводиться в специализированных ремонтных органах или поверочных лабораториях.

• 10.2. Для доступа к узлам генератора при ремонте необходимо отключить его от сети, вскрыть в соответствии с указаниями (п. 4.3.1).

• 10.3. Прежде чем начинать ремонт неисправного узла, необходимо проверить поступление на него входных сигналов и наличие номинальных питающих напряжений.

• 10.4. При проведении ремонта следует строго выполнять меры безопасности, указанные в разделе 7.

• 10.5. Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 5.

Таблица 5

Наименование неисправности. внешнее проявление я дополнительные прпэнакя	Вероятная причина непслравпоств	Метод устранения
1. При включение тумблера СЕТЬ нс загорается цифровое табло	Неисправен    сетевой кабель пли предохрани-тсль	Отремонтировать кабель, заменить неисправный предохранитель
J. Отсутств>*ст мощность на обоях выходах, показа пня индикатора частоты не изменяются при вращении ручкя ЧАСТОТА MHz	Ист иощпосп! с задающего генератора	Проверить и отремонтировать задающий генератор

б) отремонтировать мо-.тулятор

При перестройке генератора частота на выходе малоемкостного фильтра 3 нс изменяется. Найти и устранить неисправность в одной из плат делителя частоты па 128

Примечание. Приведенный перечень не является исчерпывающим. При ремонте прибора следует пользоваться тэблнцанп режимов полупроводни-KOBU.X приборов.

Ю.б. Сделать отметку о ремонте в формуляре н провести поверку прибора согласно указаниям раздела 12.

10.7. При необ.колнмости более сложного ремонта ( в объеме среднего ремонта) по вопросам заказа ремонтного ЗИПа, ремонтной документации, а также по получению адресов предприятий централнзоваиипго ремонта приборов необходимо обращаться к заводу-изготовителю по адресу, указанному в формуляре прибора.

тг

и. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 11.1. Перечень контрольно-профилактических работ,

• 11.1.1. С целью обеспечения работоспособности прибора в течение всего времени эксплуатации должны проводиться следующие контрольно-профилактические работы:

Внешний осмотр прибора:

а) проверка крепления органов управления и регулировки, плавности их действия и четкости фиксации;

б) состояние лакокрасочных в гальванических покрытий;

в) проверка комплектности прибора н исправности кабелей, придаваемых к прибору;

г) проверка общей работоспособности прибора.

Внешний осмотр прибора проводится один раз в 12 месяцев, а также совмещается с другими видами контрольно-профилактических работ.

• 11.1.2. Проверка прибора на соответствие техническим характеристикам, приведенным в паспорте. Проверка проводится согласно методике, изложенной в разделе ПОВЕРКА ПРИБОРА. Этот вид контрольно-профилактических работ проводится один раз в год и после ремонта прибора.

• 11.1.3. Осмотр внутреннего состояния монтажа и узлов прибора проводится после истечения гарантийного срока один раз в два года. Проверяется крепление узлов, качество паек, состояние контактов ВЧ разъемов, работа переключателей, отсутствие трещин II сколов на дсталя.х из пластмассы, удаляется грязь и коррозия. Коррозированные места зачищаются и покрываются соответствую-щей смазкой.

12. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.322—78 <Генераторы сигналов измерительные. Методы к средства поверки в диапазоне частот 0,03—17,44 ГГц> и устанавливает методы и средства поверки генератора.

Периодичность поверки один раз в 12 месяцев.

о»

12.4.12	1 Олреде.текие K„U выхода (волновое еопротнв-лекие 50 Ом и 75 Ом)	310.1200 МГц. 700 МГц. при положения аттенюатора 30, 40, 60 дБ	1,5 (для 50 Ом), 2 (.тля Ом)		РК2-47
12.4.13	Определение максн-малыюго ^овия сигнала на некаляброванком выходе	Весь диапазон частот	нс иснес 0,1 мВт, не более 10 мВт		МЗ-51 или МЗ-21А
124.14	Определение нестабильности опорного уровня выходной мощности	310, 1200 МГц	±0,05 дБ		В7-16, детекторная головка от УЗ-29

Примечаная.

• 1. Параметры генератора no an. 12.4.2, 12.4.5, 12.4.6, 12.4.8, 12.4.9, 12.4.12, 12.4.14 проверяются татько после ремонта генератора.

• 2. Вместо указанных в таблице образиовы.х и вспомогательных средств поверни разрешается применять другие аналогичные меры н измерительные приборы, обеспечивающие измерение соответствующих пара.метров с требуемой точностью.

• 3. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены н иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

й 12.1.2. При проведении поверки должны применяться срсдстпа, указанные в табл. 7.

Таблвца 1

НаинскоААние средств поверки	Основные технические характернстнкн средств поверки		Рекомендуемое средство поверки	Примечание
	пределы измерения	погрешность
Частотомер электроя-но-счетвый	1 кГц, 300—1250 МГц	10—•	43-38 или 43-54 с блоками ЯЗЧ-41, ЯЗЧ.42
Установка для калибровки аттенюаторов	Диапазон частот 310-1200 МГц. пределы измерений 0—119 дБ откосят. 10-’ Вт	±0,3 дБ	ДК1-12
Генератор    сигвалов визкочастотиый	Диапазон частот 0,05—60 кГц, козффицкект гармоник 0.2%, напряжение выхода 5 В	±4%	ГЗ-102 или ГЗ-118
Измеритель модуляции п девиацнн	Пределы иэмеренвя девиацнн 1—600 кГц, диапазон модули РУ ю ш я X частот     0,05—^ кГц, КНИ<0,3%	±3%	СКЗ-41 или СК3.45
Измеритель мелинейвых искаже1тй	Пределы измер е в я я коэффициента гармоник 0.1-5%	=0,6%	С6-5 или С6-7, или C6-1I

•»

Осциллограф

Детекторная головка

Ваттметр поглошаемоб мощности термовлектри-ческмй

Вольтметр уииаерсаль-ямб

Микроаатьтметр

Измеритель KtrU и ослаСлеинй паяораияый

Генератор импульсов

Ваттметр поглошаемоб мошмостя

средств поверки

Генератор сигналов высокочастотный

Основные технические характеристики >          средств поверки		Реномеи* дуемое ср едетно поверки	Прннсчанме
лредс^1ы измерения	погрешность
Диапазон частот 310—1200 МГц,		Г4-12в
два выхода, мощность 5—10 мВт

I

• 12.2. Условия поверки и подготовка к ней.

• 12.2.1. При проведении поверки должны соблюдаться следующие условия:

• — температура окружающей среды (293±б) К, (20±5)"С;

• — относительная влажность воздуха (б5±15)%;

• — атмосферное давление (100±4) кПа, (750 ±30) им рт. ст.;

• — напряжение питания (220±4,4) В частотой (50±0,6) Гц л содержанием гармоник до 5%.

• 12.2.2. Перед проведением операций поверки необходимо вы-полппть подготовительные работы, оговоренные в разделе 8.

• 12.3. Проведение поверки.

• 12.3.1. При проведении внешнего осмотра должны быть проверены все требования по пункту 6.2. Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 12.3.2. Опробование работы генератора проводится по п. 9.1.4 для оценки его исправности без применения средств поверки. Неисправные генераторы также бракуются и направляются в ремонт.

• 12.4. Определение метрологических параметров.

• 12.4.1. Проверка основной погрешности установки частоты прибора по встроенному индикатору частоты проводится частотомером 43-38 с блоками Я34-41 и ЯЗЧ-42 на крайних частотах каждого поддиапазона (310 и 600 МГц, 600 н 1200 МГц) и одной промежуточной частоте каждого поддиапазона. Измерения проводятся в режиме немодулированных колебаний в положении 30 переключателей ОСЛАБЛЕНИЕ dB. Частотомер подключается к калиброванному выходу. Тумблер переноса запятой встроенного индикатора частоты устанавливается в положение <Х1», ручки ДЕВИАЦИЯ kHz и ГЛУБИНА ставятся в крайнее левое положение, ручка УРОВЕНЬ — в крайнее правое положение.

Погрешность установки частоты (81) в процентах вычисляется но формуле: где 1|,„м — показание встроенного индикатора частоты;

f «ЭИ — показание частотомера.

Результаты испытаний считаются удовлетворительными, если прибор удовлетворяет требованиям п. 2.3.2.

• 12.4.2. Проверка нестабильности частоты прибора проводится с помощью частотомера 43-38 с блоками ЯЗЧ-41, ЯЗЧ-42 на частотах 1200 и 310 МГц.

Нестабильность частоты сигнала определяется как отношение наибольшей разности значений частот сигнала, измеренных за 15-иниутный интервал времени, к значению установленной частоты.

После измерения нестабильности частоты после самопрогрева прибора я течение 30 мин. или 2 ч прибор перестраивается на другую частоту и после 15-минутного дополнительного времени установления рабочего режима проводится измерение нестабильности частоты.

Проверка изменения частоты проводится в положении 30—40 переключателей ОСЛАБЛЕНИЕ dB, Результаты проверки считаются удовлетворительными, если прибор соответствует требованиям п. 2.3.3.

• 12.4.3. Основная погрешность установки опорного значения выходной мощности 10^ Вт определяется по структурной схеме рис. 11.

Основная погрешность установки опорного уровня выходной мощности 10"* Вт (8) в децибелах определяется по формуле:

8=-10

* кзм

где Ряом — номинальное значение мощности 10"* Вт,

Р им — измеренное значение мощности, Вт.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.4,1.

• 12.4.4. Определение основной погрешности установки ослабления ступенчатого аттенюатора, дополнительной погрешности при значениях ослабления свыше 110 дБ и дополнительной погрешности установки выходной мощности при малых ее значениях (остаточной выходной мощности) проводится одновременно путем определения суммарной погрешности (сумма основной и дополнительной погрешностей) с помощью установки ДК1-12 и генератора высокочастотного Г4-128 (генератор сигналов высокочастотный Г4-129 с усилителем мощности) в соответствии с рис. 12.

При измерениях не допускается поворот ручки УРОВЕНЬ.

Измерения проводятся на частотах 400 и 1200 МГц при поло-жеинях аттенюатора 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 40, 50, 60, 70, 80, 90, 100, ПО, 120, 130, 139дБ относительно положения 30дБ.

С целью исключения случайных ошибок измерения на боль-^ ших ослаблениях рекомендуется проводить не менее трех раз и за результат измерения брать среднюю величину.

Балансировка измерителя ДК1-12 проводится дважды: с дополнительным аттенюатором 30 дБ при установке аттенюатора * прибора Г4-129 на 20 дБ, с дополнительным аттенюатором 10 дБ при измерении ослаблений более 110 дБ.

46

Суммарная погрешность ослабления аттенюатора (ДА) в децибелах вычисляется по формуле:

ДА Анф„ —— А,,_.щ*“30,

где Ая,», — номинальное значение ослабления аттенюатора (показание шкалы), дБ,

Amjm — измеренное значение ослабления аттенюатора, дБ.

Допустимая суммарная погрешность нрн ослаблениях до 110 дБ не должна превышать ±1 дБ, а при ослаблениях свыше 110 дБ определяется по формуле:

[Ано>г~13^_

Ц-0,02(А„ои—110) Ч-3-10~^   1

Результаты проверки счптаюто! удовлетворительными, если погрешность не превышает следующих значений:

± 1 дБ при ослаблении от 20 до 110 дБ;

±1,26 дБ при ослаблении 120 дБ;

± 1,78 дБ при ослаблении 130 дБ;

±4,6 дБ при ослаблении 139 дБ.

• 12.4.5. Коэффициент гармоник огнбаюшсГ| частотно-модулнро-ианиого сигнала определяют при помощи измерителя нелинейных искажений Сб-5, подключенного к ВЫХОДУ НЧ измерителя девиации СКЗ-41. В качестве источника внешнего модулирующего сигнала в режиме BHEIUH. ЧМ используется генератор ГЗ-102.

Измерения проводят па несущи.х частотах 310 и 1000 МГц нрн девиации частоты 500 кГц.

Частота модулирующего сигнала при внутренней модуляции 1000 Гц, при внешней модуляции 50 Гц (при полосе СКЗ-41 20 кГц) и 60 кГц (при полосе СКЗ-41 200 кГц).

Из показаний измерителя коэффициента гармоник исключается остаток, обусловленный наличием наразитпой модуляции.

Коэффициент гармоник (К, ) в процентах вычисляется но формуле:

где Kfo — показание ндмернтсля коэффициента гармоник при девиации 500 кГц

KfocT- — показание измерителя коэффициента гармоник при работе генератора при снятом модулирующем напряжении.

Результаты проверки считаются удовлетворительными, если измеренные значения коэффициента гармоник в режиме ВНУТР. ЧМ и ВНЕШН. ЧМ не превышают 2% и 5% соответственно.

• 12.4.6. Проверка средпеквадратического значения внешнего .модулирующего сигнала, необходимого для обеспечения девиации частоты 500 кГц при крайнем правом положении ручки ДЕВИАЦИЯ kHz, проводится с помощью цифрового вольтметра В7-16 и генератора ГЗ-102 в соответствии с рис. 13.

Иэмерснпя проводят на крайних частотах диапазона при модулирующих частотах 50 Гц и 60 кГц. Перед измерением напряжения иа каждой несущей частоте проводят калибровку встроенного в генератор измерителя девиации.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.5.6.

• 12.4.7. Проверка основной погрешности установки девиации частоты в режиме ВНУТР. ЧМ проводится измерителем модуляции СКЗ-41 на несущих частотах 310 и 600 МГц.

Внутренний измеритель девиации калибруется и по шкале устанавливается девиация (Af) 500, 200, 100, 50 и 30 кГц. Установленные значения девиации измеряются прибором СКЗ-41. В качестве измерения берется средняя девиация, измеренная свверх» и <впиз».

Погрешность установки девиации частоты в процентах вычисляется

• — номинальное значение девиации;

• — измеренное значение девиации;

— максимальное гарантируемое значение девиации частоты на установленном пределе.

1 lorpcuHiocTi. на частоте 1200 МГц гарантируется проверкой погрешности на частоте 600 МГц первого поддиапазона.

Результаты испытаний считаются удовлетворительными, если погрешность установки девиации частоты и режиме ВНУТР. ЧМ ПС превышает ±15% от номинала отсчетной шкалы.

• 12.4.8. Проверка погрешностн установки девиации частоты в диапазоне модулирующих частот проводится с помощью прибора СКЗ-41 на несущих частотах 310 и 1000 МГц.

Прибор Г4-129 ставится в режим ВНЕШН. ЧМ, на гнездо ЧМ с генератора ГЗ-102 подается модулирующее напряжение не более 5 В. Внутренний измеритель девиации частоты калибруется и ручкой ДЕВИАЦИЯ kHz устанавливается девиация 500 кГц нрн частотах модуляции 50, 200, 1000, 20000, 60000 Гц. Установленная девиация измеряется прибором СКЗ-41.

48

О»

12.4.12	1 Опреде-тение K'ctU выхода (во.тновое сопротивление 30 Ом к 75 Ом)	310,1200 МГц, 700 МГц, при положения аттенюатора 30, 40, 60 дБ	1,5 (для 50 Ом), 2 (для 75 Ом)		РК2-47
12.4.13	Определение макся-мальиого ^овая сигнала на некалнорованком выходе	Весь диапазон частот	не менее 0,1 мВт, не более 10 мВт		МЗ-51 или МЗ-21А
12.4.14	Определение нестабильности опорного уровня выходной мощности	310, 1200 МГц	±0,05 дБ		ВМб, детекторная головка от УЗ-29

Примечена я.

• 1. Параметры генератора по пп. 12.4.2, 12.4.5, 12.4.6, 12.4.8, 12.4.9, 12.4.12, 12.4.14 проверяются только после ремонта генератора.

• 2. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих пара.четров с требуемой точностью.

• 3. Образцовые (вспомогательные) средства поверки .толжны быть исправны, поверены н иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

Погрешность установки девиации частоты (5) в процентах вычисляется по формуле:

где — девиация частоты, установленная по отсчетному устройству при частоте модуляции F, кГц;

Д*11зм — девиация частоты, измеренная внешним измерителем девиации, кГц;

Д^м1кс — максимально гарантируемое значение девиации частоты на установленном пределе.

Результаты испытаний считаются удовлетворительными, если погрешность установки девиации частоты в режиме ВНЕШН. ЧМ не ме

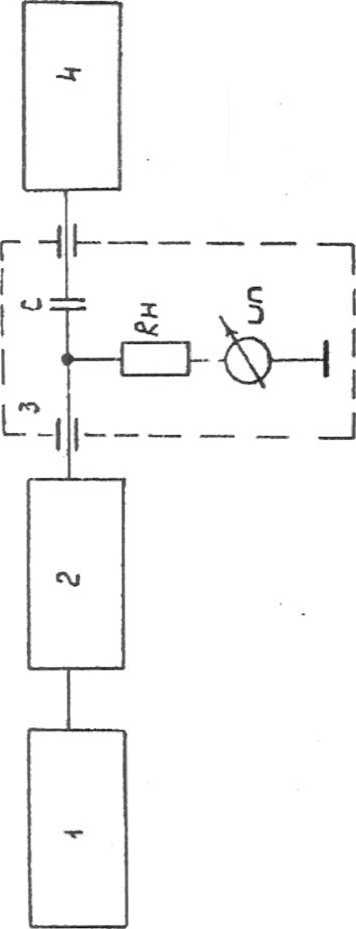

на приведенной на рис. 14.

Сигнал с генератора мощностью порядка 100—300 мкВт подается на детекторную головку.

Коэффициент паразитной амплитудной модуляции (т) в процентах вычисляется по формуле:

• ИХ),

TAeUg — показание микровольтметра ВЗ-40;

— коэффициент формы летскториоП головки;

I — ток, протекающий по микроамперметру ИП;

Кв- Rnp — сопротивление нагрузки н внутреннее сопротпвле-ине микроамперметра.

Коэффициент 7 для различных детсктор<ш в записимостп от выходной мощности может быть в 11редс.чах I—3 п определяется 7 Г4129 ТО                                                   49

изменением мощности, подаваемой на детекторную головку. Коэффициент т вычисляется по формуле;

где 1|, I» — показания микроамперметра, соответствующие положениям П1 и пг аттенюатора генератора, дБ.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.5.8.

• 12.4.10. Проверка прибора в режиме внешней амплитудной импульсной модуляции проводится подачей на разъем ИМ при нажатой кнопке ВНЕШН. с генератора Г5-50 или Г5-54 импульсов положительной н отрицательной полярности (в зависимости от положения тумблера Л./1_Г )■ Проверка проводится на частотах 310, бОО, 900, 1200 МГц при длительностях выходных импульсов 0,5; 10, 500 мкс при модулирующих частотах 1 кГц и 10 кГц (для длительности импульсов 0,5 и 10 мкс). Ручки ОСЛАБЛЕНИЕ dB ставятся в положение 30.

Амплитуда модулирующих импульсов и соответствие их требованиям, указанным в п. 2.7.1 определяется с помощью осциллографа.

Определение параметров выходных импульсов прибора провидится с помощью осциллографа и детекторной головки, нагруженной на сопротивление 150-1-300 Ом (постоянная времени т<3-10-*с).

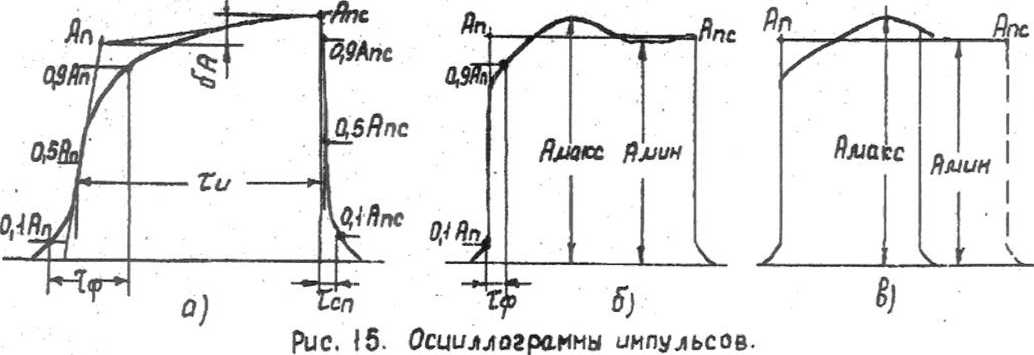

Типичные осциллограммы импульсов и пример определения нх параметров указан на рис. 15.

Измерение параметров импульсов проводится по следующей методике.

Определяется амплитуда импульса в точке пересечения плоской части вершины с линией фронта (Ад) и в точке пересечения продолжения плоской части с ливней среза (Ао<)-

dj) и меч а UH я:

• 1. За линию фронта (среза) принимается Касзгелы1ая. проходящая 'юреэ точку па11бо.тьшей крутизны фронта (среза).

• 2. Под плоской частью вершины понимается наибольшая по длительности

ч.'.сть ее, наиболее близкая к прямой и имеющая наиисньшнй наклон к линии разверткп. При длительности импульса, когда возникают трудности о определении плоской части вершины, рекомендуется увеличить длительность радиоимпульса до появления виражениой плоской части, увеличивая длительность модулирующею импульса (см. рис. 15в).

Длительность импульса определяется на уровне 0,5 от амплитуд Ап и А„с-

Длптельность фронта определяется временем .между точками пересечения уровней 0,1 и 0,9 А„ с линией фронта.

Длительность среза определяется временем мсхсду точками пересечения уровней 0,1 и 0,9 А с линией среза.

Неравномерность вершины импульса (8Л) в процентах определяется по формуле:

6Л 2 -Ц° ~ У - 100

Ао + Ак

При наличии колебаний на вершине и.мпульса (см. рнс. 156,в) допускается неравномерность вершины определять по формуле;

8А - 2     ~ д”"' - 100

J Ауди

Изменение длительности выходных импульсов относительно модулирующих (Дх) определяется по формуле:

~ 'мод 'и •

где — длительность модулирующего импульса, Тц — длительность пролстсктированного импульса. Результаты проверки считаются удовлетворительными, если прибор удовлетворяет требованиям п. 2.7.1.

• 12.4.11. Проверка частоты следования импульсов меандр в режиме ВНУТР. ИМ проводится с помощью частотомера 43-38. Частотомер подключается к разъему ЛМ генератора при нажатых кнопках ВНУТР, и ВНЕШН.

Погрешность частоты внутреннего модулятора в Гц вычисляется по формуле:

ДР " Рипи — Р« JM •

где Рдом — понннальпая частота (1000 Гц) внутреннего модулятора;

Р,эм — частота, измеренная частотомером.

Неенмметрия полупериодов меандра определяется по осциллографу, на который подастся через детекторную головку ВЧ меандр.

Неенмметрия определяется как отношение длительности большого полупериода к меньшему.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.722.

• 12.4.12. Проверка K„LI выхода прибора проводится с помощью измерителя РК2-47.

и измеряется при подключении к основному выходу генератора придаваемого кабеля 4.852.106, внешнего аттенюатора 20 dB (волновое сопротивление 50 Ом); придаваемого кабеля 4.852.106 трансформатором сопротивлений 50/75 Ом (волновое сопротивление 75 Ом). Измерения проводятся при положениях переключателя ступенчатого аттенюатора 30, 40 и 60 dB.

Результаты испытаний считаются удовлетворительными, если прибор соответствует трсбованням п. 2.4.9.

• 12.4.13. Проверка мощности выходного сигнала на иекалнб-рон.зниом выходе генератора проводится прибором МЗ-51 или ' M3-2IA.

Измерения проводят во всем диапа.зоне частот с фиксацией нанболынего и нанменыысго значений .мощности.

Результаты испытаний считаются удовлстворнтслы1ыми, если прибор соответствует требованиям п. 2.4.12.

• 12.4.14. Проверка нестабильности опорного уровня выходной мощности проводится измерением вы.чодпого напряжения с детекторной голонкн из комплекта УЗ-29 вольтмегро.м B7-1G при подаче па детекторную головку сигнала с прибора при положеннн сту-пенчптого аттенюатора 20 г1 В.

Измерения проводят в течение 30 мин. через каждые 3 мин. после времени установления рабочего режима п течение 30 мин. па любой крайней частоте диапазона.

Детекторная голоика должна располагаться возможно дальше от всех нагревающихся приборов, чтобы в процессе измерений ее температура оставалась постоянной. Соединительные высокочастотные кабс.ти во время измерений не должны перемещаться.

Нестабильность опорного значения напряжения выходного сигнала в децибела.х вычисляется по формуле:

20 Ig^

гр=--

7

где Um5«c и и МИИ — соответственно максимальное и минимальное показание вольтметра в течение 15-минутного интервала времени;

Y — коэффициент формы детекторной головки.

Коэффициент Y для различных детекторов может быть в пределах 1—3 и определяется изменением мощности, подаваемой па детекторную головку.

Коэффициент 7 вычисляется по формуле:

20 Ig^^

где U| 11 Ua — показания вольтметра, соответствующие положениям П1 н Па аттенюатора прибора.

Прибор перестраивается на другую частоту н после 15-минутного дополнительного времени установления рабочего режима аналогичным образом проводится измерение нестабильности опорного уровня.

Результаты испытаний считаются удовлетворительными, если прибор соответствует требованиям п. 2.4.8.

• 12.5. Оформление результатов поверки.

• 12.5.1. Результаты измерений заносятся и протоколы, форма которы.т приведена ниже.

• 12.5.2. Положительные результаты первичной и ведомственной поверок оформляют в порядке, установленном ведомственной II метрологической службами.

• 12.5.3. Приборы, не удовлетворяющие требованиям раздела 12. бракуются и на них выдают справку о запрещении приборов к применению.

• 12.6. Приложение к разделу ПОВЕРКА.

12.6.1. Форма протоколов поверки.

ПРОТОКОЛ №__

Определение погрешности установки частоты по встроенному отсчетному устройству (пп. 2.3.2, 12.4.1).

Прибор Г4-129 No _______

Проверяемые частоты, МГц	Измсрсымая погрешность, %	Допускаемая погрешность, %
		±0,05

ч

Вывод: прибор соответствует и. 2.3.2 ТО.

Измерения проводил-----------------

(подпвсь помрятеля)

ПРОТОКОЛА

Определение нестабильности частоты сигнала (пп. 2.3.3. 12.4 J).

Прибор Г4-129№_______

ПРОТОКОЛ №.

Определение основной погрешности установки опорного уровня мощности на калиброванном выходе (пп. 2.4.2, 12.4.3).

Прибор Г4-129 №

±1

Вывод: прибор соответствует п. 2.4.2 ТО.

Измерения проводил________________

(оодонсь ломрнтеля)

ПРОТОКОЛ №_____

Определение погрсишости устапопкн ослабления аттенюатора

(ни. 2.4.3, 12.4.4).

(дата)

Измерения проводил_________________

(подпись иовернтеля)

ПРОТОКОЛ м_____

Определение коэффициента гармоник огибающей частотпо-модулнрованиого сигнала в режимах ВНУТР. ЧМ п ВНЕШН. ЧМ (пп. 2.5.4, 12.4.5).

Прибор Г4-129 №

Несущая частота, МГц	Частота модулядив. кГц	Допускаемое значение коэффициента гармоник, %	Измеренный коэффициент гармоник, %
310	1.0 (ВНУТР. ЧМ)	2
1000
310	0,05 60	5
1000	0.05 60

Вывод: прибор соответствует п. 2.5,4 ТО.

Измерения проводил_________________

(подпись поверителя)

ПРОТОКОЛ №_____

Определение срсднсквадратического значения напряжения модулирующего сигнала, необходимого для обеспечения девиации 500 кГц (пп. 2.5.6. 12.4.6).

Прибор Г4-129 №

Несущая частота, МГц	Модулирующая частота, кГц	•Модулирующее напряжение, В
		mucpetitioc	допустнмие
310	0,05 60		нс более 5
1000	0,05 60

Вывод: прибор соответстиует п. 2.5.6 ТО.

Измерения проводил__________________

(подпись поверителя)

ПРОТОКОЛА

Определение основной погрешности установки девиации частоты в режиме ВНУТР. ЧМ (пп. 2.5.2, 12.4.7).

Прибор Г4-129 №

о

9

9

Положение переключателя ДЕВИАЦИЯ, кНг	Устакоелспияк лсвяацяя, кГц	Измеренная погрешность, %		Допустимая погрешность, %
		на f “310 .МГц	на f= 1000 МГц
50	30 50			±15
100	50 100
200	100 200
500	200 500

Вывод; прибор соответствует п. 2.5.2.

Измерения проеодия________________

(подпись поверителя)

Определение параметров генератора в режиме внутренней импульсной модуляции (пп. 2.7.2, 12.4.11).

Прибор Г4-129 №___________

Несущая частота, Л4Гц	Частота следовавяя, Га		Несиныетрия
	измеренная	допустимая	измеренная	допустимая
310		1000±100		±10%
1200		1000±100	-•

Вывод: прибор соответствует п. 2.7.2 ТО.

Измерения проводил________________

(подпись поверителя)

ПРОТОКОЛА

Определение Кст^ выхода (волновое сопротивление 50 Ом и 75 Ом) (пп. 2.4.9, 12.4.12). Прибор Г4.12дл8»

Частота. МГц	Положение переключателей ОСЛАБЛЕНИЕ. dB	KctU на выходе кабеля (нагрузка 50 Ом)		Кет и на выходе аттенюатора 20 дВ		KctU на выходе трансформатора 50/75 Ом
		измерен.	допуст.	измерен.	допуст.	измерен.	допуст.
	30		1.5		1.25		2.0
	40
	60

Вывод: прибор соответствует п. 2.4.9 ТО.

Измерения проводил__________________

(подпись поверителя)

ПРОТОКОЛА

• л

Определение максимального уровня па некалиброванном вы-.чоде (пп. 2.4.12, 12.4.13).

Прибор Г4-129 №__

Частота, МГц	(Ъмерепиая мошиость, .чВт	Допустимое япачепяс мошностп, мВт
		не менее 0,1 и не более 10

Вынпл: прибор соответствует п. 2.4.12 ТО.

Измерения проводил_______________

(подпись поверителя)

ПРОТОКОЛА

■ Определение нестабильности опорного уровня ци.чодпий мощности (1111.2.4.8, 2.4.14).

Прибор Г4-129 №________

Ч:ктчта. МГц	Измеренная нсстлбн.пнккгп,, дВ	Дипустимля |1сстл«5||л1«1((н*т1», дВ
310		±0,0.5
1200

Вымол: прибор соответствует и. 2.4.8 ТО.

Измерения пропадал____

(подпись попсритсля)

H5'5i

> 3   -*

i- zeHQ,pcLTop Г‘1-129, 2-^ыс-окочс^стотныС» сабель ^.852J06»

3-прео5ра.зсЬатель изнерительныб терноэлестричессии ii.&$i.H7ic перехоЭом Э2-т/2, н- Ь^>ос la.rr»erpcL измеригельныб Ягм. ее,

Рис.Н Схенс^ структурная проверки погреижости устано&си Опорного ifpobn?i быхоЭкои мощности на watpyjte 50 Qm.

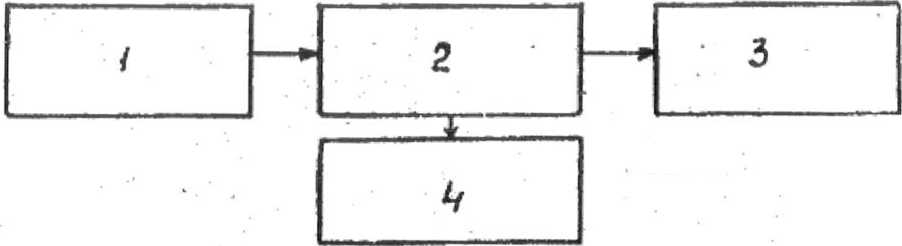

{ - генератор ГЗ-{02;  2 - тройник. СР^50-95ф; 5- пров€ряел1Ыи

генератор Г^-|29; fiOльmлtQmp цисрра^ой .

рцс, -1^ C^fjua струк^турноя npoScpfcy SejujguHht нопр^жениа &H6uJHe?.o ллодцлир^^ющ^го сигнала Sp^^^tcuA/e ЧИ.

ПРОТОКОЛ №_____

Определение параметров генератора при работе в режиме внешней импульсной модуляции (пп. 2.7.1,12.4.10).

Прибор Г4-129 №___________

Несущая частота, МГц	Длительность импульса Тц, мкс	Параметры выходных импульсов
		икс	Тер. мкс	неравномерность вершины. %	отличие длительпостн тц от т„од, мкс
310	0.5 10 500
1200	0,5 10 500

Вывод: прибор соответствует п. 2.7.1 ТО.

Измерения проводил------------------

(подпись поверителя)

ПРОТОКОЛ №_
