Методика поверки «Система информационно-измерительная ИИС-5557/3» (5557-1647-17 MП)

УТВЕРЖДАЮ

ФГБУ_<1ЩМЦ?> М^ин°бороны России

Система информационно-измерительная

ИИС-5557/3

Методика поверки

5557-1647-17 МП г. Мытищи 2018 г.

СОДЕРЖАНИЕ

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности...

• 6 Условия поверки

• 7 Подготовка к поверке..........

• 8 Проведение поверки

• 9 Обработка результатов измерений.........

• 10 Оформление результатов поверки..........

• 1.1 Настоящая методика поверки распространяется на систему информационноизмерительную ИИС-5557/3 (далее - систему), изготовленную ФГУП ЦНИИмаш, г. Королев Московской области, и устанавливает порядок проведения и оформления результатов поверки, заводской номер 01. и устанавливает методы и средства ее первичной и периодической поверок,

• 1.2 Интервал между поверками 1 год.

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

• 2.2 При отрицательных результатах поверки по любому пункту таблицы 1 поверка прекращается и последующие операции не проводятся.

• 2.3 Допускается проведение поверки отдельных измерительных каналов (ИК), которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки, Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.

• 3.1 Средства поверки приведены в таблице 2.

Таблица 2

• 3.2 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик системы с требуемой точностью.

• 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

• 4.1 К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (квалифицированный в качестве поверителей).

• 5.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и "Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОС!' 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны, вспомогательное оборудование и систему.

• 5.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

Внимание! На открытых контактах клеммных колодок системы напряжение 220 В - опасно для жизни.

• 5.3 К поверке допускаются лица, изучившие руководство по эксплуатации системы, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.4 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения, иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже третьей.

• 6.1 При проведении поверки должны соблюдаться следующие условия (если не оговорено иное):

• - температура окружающего воздуха, ’С (К)............ от 10 до 30 (от 288 до 298);

• - относительная влажность окружающего воздуха при температуре 25 °C, %.......от 30 до 80:

• - атмосферное давление, мм рт. ст. (кПа)..........................от 730 до 785 (от 97.3 до 104,6):

• -  напряжение питания однофазной сети (при частоте (50 ±  )) Гц переменного

тока). В............................................................................................от 198 до 242.

• 7.1 Рабочий эталон (магазин сопротивлений) должен быть внесен в рабочее помещение не менее чем за 12 часов до начала поверки.

• 7.2 При подготовке к поверке:

• - проверить соответствие комплектности системы формуляру;

• - проверить наличие знаков поверки, а также свидетельств о поверке рабочего эталона:

• - проверить соответствие условий поверки требованиям настоящей методики; измерить и занести в протокол поверки условия окружающей среды (значения температуры, влажности воздуха и атмосферного давления):

• - проверить целостность защитного заземления и электрических цепей измерительных каналов;

• - включить питание аппаратуры:

• - прогреть аппаратуру до установления рабочего режима (не менее 15 минут) перед определением метрологических характеристик поверяемой системы;

• - запустить программу самокатибровки измерительных канатов (ИК) в соответствии с документом 501510АС-01 Measurement & Automation Explorer configuration utility (MAX) Конфигурирование и тестирование приборов Руководство системного программиста.

А’ 1 Внешний осмотр

• 8.1.1 При внеш нем осмотре проверить:

• - отсутствие механических повреждений;

• - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

• - отсутствие нарушений экранировки линий связи:

• - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей системы;

• - отсутствие неудовлетворительного крепления разъемов;

• - заземление электронных блоков системы;

• - наличие товарного знака изготовителя, заводского номера системы и состояние лакокрасочного покрытия.

• 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются перечисленные в п. 8.1.1 требования. В противном случае система бракуется и направляется в ремонт.

А. 2 Опробование

• 8.2.1 К произвольному входу измерительного канала IИК) системы подключить рабочий эталон (магазин сопротивлений Р4831-М1).

• 8.2.2 Подать напряжение питания на аппаратуру системы и 1рогреть ее до установления рабочего режима (не менее 15 минут).

• 8.2.3 Запустить программное обеспечение Sbor4331.

• 8.2.4 Проверить правильность функционирования ИК. Для этого зарегистрировать результаты показании ИК:

• - при отсутствии сигнала (нулевом уровне) на входе ИК:

• - при подаче на вход ИК с рабочего эталона значения сопротивления, соответствующие середине и концу диапазона измеряемой амплитуды деформации (тензорезистора, не входящего в состав системы).

Примечание - Измерительный канал (ИК) представляет собой следующие логически объединенные элементы системы: один переносной экранированный кабель .для ввода сигнала ИП. один из 136-ти каналов семнадцати модулей измерительных для резистивных мостовых схем N1 PXIe-4331 (далее - модуль N1 PXIe-4331), контроллер PXIe-8133. шасси PXIe-1075, монитор, др. аппаратура.

Система имеет 136 идентичных ИК.

• 8.2.5 Определить разность значений сигналов. соответствующих измеряемой амплитуде деформации, расе читанных при заданном сопротивлении рабочего эталона и измеренных ИК системы.

• 8.2.6 Повторить операции пп. 8.2.3 - 8.2.5 для остальных ИК системы.

• 8.2.7 Результаты опробования считать положительными, если показания ИК (в единицах измерений амплитуды деформации) совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений. В противном случае система бракуется и направляется в ремонт.

А.З Иоентификация программного обеспечения

• 8.3.1 Метрологически значимой частью программного обеспечения (ПО) является программа управления системой Sbor4331.

Для вычисления по алгоритму' MD-5 цифровых идентификаторов (хеш-сумм) файлов метрологически значимого ПО можно использовать программный продукт MD5CheksumVerifier (или его аналоги). Контрольные суммы сохраняются на диске контроллера в файле C:\4331\CheckFiles (см. рисунок 1) и сверяются с контрольными суммами в разделе 2 формуляра.

Crganr« »

libraries

• Documents

Music

ш Pictures

fg Videos

Homegroup

Computet

J. WINDOWS Ci)

_w Removable Disk (Eh;

Network

i_:       2 items

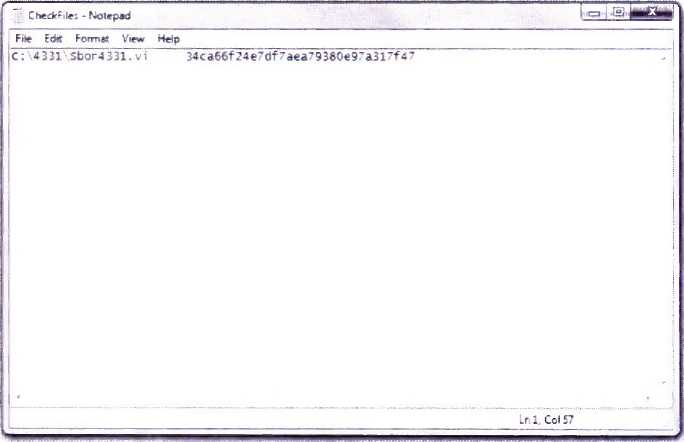

Рисунок 1 - Записи в файле C:\4331\CheckFiJes

• 8.3.2 Дтя определения идентификационных наименований и номеров версий загрузить программы в память, открыть блок-диаграммы, найти строку «К сведению», открыть контекстное меню, выбрать команду Show control (см. рисунок 2).

Г"—              ”

f-'rfCorw                     .      .акфЧта» -|                     1

1ЧС'.« ;                            |ГКЧ*'1Л«т<> I

MMr‘.p»Dr'            -----'                      -----■—«*—'

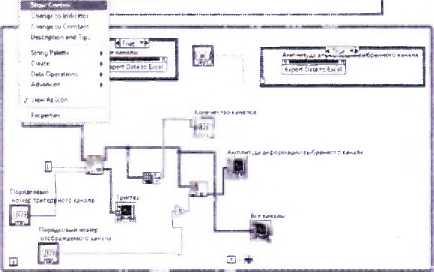

Рисунок 2 - Фрагмент блок-диаграммы виртуального прибора (программы) Sbor4331

На лицевой панели виртуального прибора (программы) Sbor4331 прочесть искомую информацию (см. рисунок 3).

Идентификационное наименование программного обеспечения: Sbor43 31 Номер версии (идентификационный номер) программного обеспечения ; 1.0

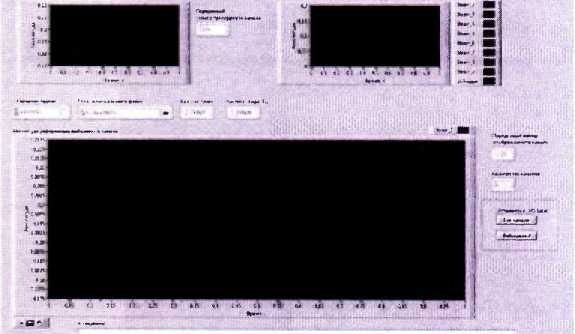

Рисунок 3 - Лицевая панель виртуального прибора (программы) Sbor4331

• 8.3.3 Идентификационные данные (признаки) метрологически значимых частей ПО сверяются с аналогичными данными, представленными в таблице 3.

Таблица 3

Результат идентификации ПО считать положительным, если полученные идентификационные данные ПО соответствуют данным таблицы 3.

а. 7 Определение приведенной погрешности измерений сопротивления, пересчитанных в единицах измерений амплитуды деформации

• 8.4.1 Основными данными для расчета погрешностей ПК являются выходные сигналы ИК. на входы которого с магазина сопротивлений подаются эталонные значения сопротивления. имитирующие работу тензорезистора.

Определение погрешностей измерений ИК проводить по формулам, приведенным в п. 9.

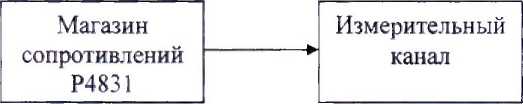

• 8.4.2 Собрать схему в соответствии с рисунком 4.



Рисунок 4

• 8.4.3 Подать питание на систему. Прогреть аппаратуру 15 минут.

• 8.4.4 Запустить утилиту МАХ и настроить 17 задач MyStrainTask (136 ИК системы, по

8 ИК на задачу) одинаково, согласно рисунка 5 (см. руководство по эксплуатации (РЭ). разделы 11 и 12). При настройке задачи учесть значения, указанные в таблице 4.

Таблица 4

* Ldt Vww Трон Ор«г»> Q Му Jytteni

г Л '•** N«ighoo«t>c«i

■ ■■

[П M«nL?"ityw«Ur

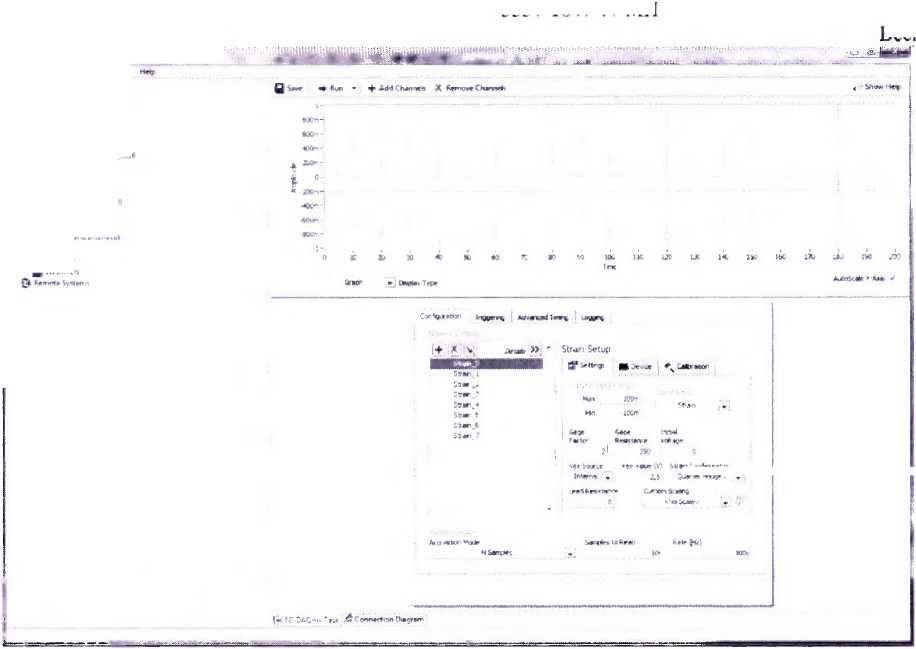

Рисунок 5 - Пример настройки 8-ми каналов модуля, размещенного в слоте 2

* M-0AQwT«*s

ЙШКМ {* мшен

(й г» мп .м.от.жн {’««*»■

{й м

(й Myftw*T«»k

tj*

{Й fo'.'Wk» (Й Д»<Ср*МцИв jP* Otvkei «nd «Л kite

• 8.4.5 Установить на выходе магазина сопротивлений Р4821 значение 120 Ом и подключить его выход к первому ИК] (вход кабеля № 1).

• 8.4.6 Загрузить программу управления системой Sbor4331 и зарегистрировать напряжение на выходе ИК> нажав кнопку Run (см. рисунок 6). Использовать это напряжение для коррекции результатов в последующих измерениях на ИК1.



  Порядковый яок**р отобрвжммогс кдекла

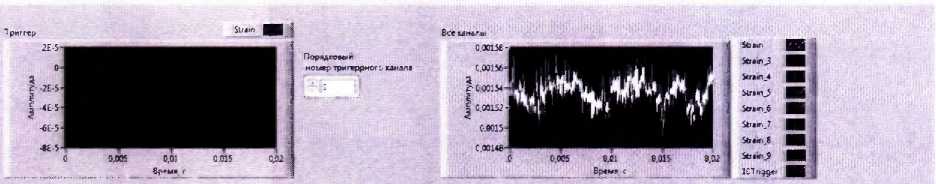

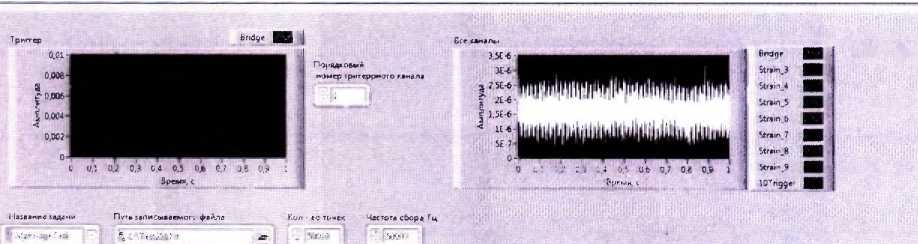

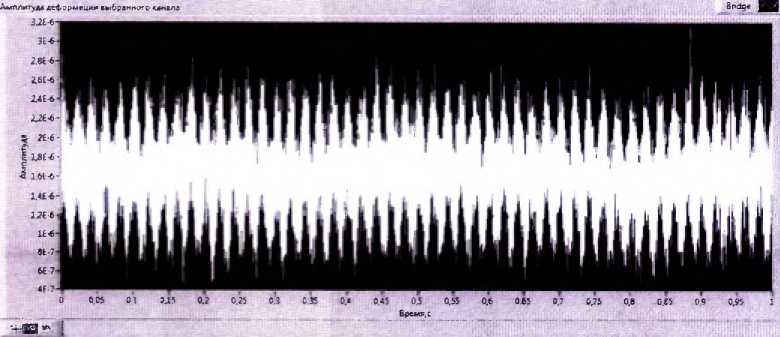

  Рисунок 6 - Пример регистрации напряжения шума на выходе ИК i

Ка/1ГМГ-' BV ммлос

Опумкгы MSbctl

I''                             |

• 8.4.7 Для определения погрешности на вход ИК] (вход кабеля №1) подать с магазина сопротивлений следующие значения: 118.8: 119,04: 119.28: 119.52: 119.76; 120,24; 120,48; 120.72: 120.96: 121.2 Ом. Рассчитать значения амплитуда деформации, соответствующие указанным выше значениям сопротивления, занести их в таблицу 4.

• 8.4.8 Провести по три измерения при каждом значении сопротивления, в результате чего будет получено и отражено на мониторе среднее арифметическое значение амплитуды динамических деформаций, соответствующей значениям сопротивления на входе ИК1 (см. рисунок 7).

• 8.4.9 Повторить операции пп. 8.4.7 и 8.4.8 для остальных ИК?- ИК]36 (входы кабелей №№ 2 -136). результаты измерений занести в соответствующие графы таблицы 5.

• 8.4.10 Запустить утилиту МАХ и перенастроить 17 задач MyStrainTask (136 ИК системы. но 8 ИК на задачу) одинаково, согласно рисунка 5 (см. РЭ. разделы 11 и 12). При настройке задачи учесть значения, указанные в таблице 6.

• 8.4.11 Установить на выходе магазина сопротивлений значение 350 Ом и подключить его выход к первому ПК) (вход кабеля № 1).

• 8.4.12 Зарегистрировать напряжение на выходе ИК], нажав кнопку Run. Использовать это напряжение для коррекции результатов в последующих измерениях на ИК].

• 8.4.13 Для определения погрешности на вход ИК] (вход кабеля №1) подать с магазина сопротивлений следующие значения: 346,5; 347,2; 347,9; 348,6; 349,3; 350,7; 351,4; 352,1; 352,8; 353,5 Ом. Рассчитать значения амплитуда деформации, соответствующие указанным выше значениям сопротивления, занести их в таблицу' 5

Таблица 5

Таблица 6

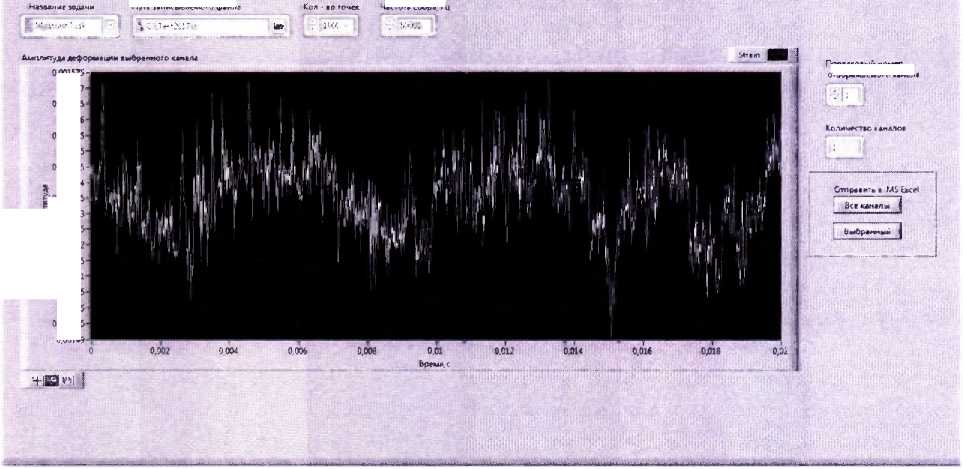

П/r* мписыеаемого ф«йла

Частрт» сбоя», Гц

ПорЯ4К0»Ыи номер опт&жжгеиого х»нал«

0,001575-,

0JXK&

0.001565

0,001»

0.001555

0ЦЭ155

0.001М5

0,0315*

0.001535 g 0.00153 ⁴ 0,001525

0.03152

0.ОТ1515

0,00151

0,001505

0.3015

0.001495

0.MI49

• 8.4.14 Провести по три измерения при каждом значении сопротивления, в результате чего будет получено и отражено на мониторе среднее арифметическое значение амплитуды динамических деформаций, соответствующей значениям сопротивления на входе ИЮ.

• 8.4.15 Повторить операции пп. 8.4.13 и 8.4.14 для остальных ИЮ- ИКг,₍, (входы кабелей №№ 2 - 136) и результаты измерений занести в соответствующие графы таблицы 5..

• 8.4.16 "Запустить утилиту МАХ и перенастроить 17 задач MySlrainTask (136 ИК системы. по 8 ИК на задачу) одинаково, согласно рисунка 5 (см. РЭ. разделы 11 и 12). При настройке задачи учесть значения, указанные в таблице 7.

Таблица 7

• 8.4.17 Установить на выходе магазина сопротивлений значение 1000 Ом и подключить его выход к первому ИЮ (вход кабеля № 1).

• 8.4.18 Зарегистрировать напряжение на выходе ИК], нажав кнопку Run. Использовать это напряжение для коррекции результатов в последующих измерениях на ИК].

• 8.4.19 Для определения погрешности на вход ИК] (вход кабеля №1) подать с магазина сопротивлений следующие значения: 990: 992: 994: 996: 998: 1002: 1004; 1006: 1008; 1010 Ом. Рассчитать значения амплитуда деформации, соответствующие указанным выше значениям сопротивления, занести их в таблицу 4.

• 8.4.20 Провести по три измерения при каждом значении сопротивления, в результате чего будет получено и отражено на мониторе среднее арифметическое значение амплитуды динамических деформаций, соответствующей значениям сопротивления на входе ИК1.

• 8.4.21 Повторить операции пп. 8.4.19 и 8.4.20 для остальных ИК?- ИК].% (входы кабелей №№ 2 - 136) и результаты занести в соответствующие графы таблицы 5.

• 8.4.22 Для каждого значения эталонного сопротивления для ИК вычислить по формулам (1) и (2) абсолютную Д_/( и приведенную у_ик погрешности ИК системы, соответствующих погрешностям измерений амплитуды динамических деформаций.

Выбрать наибольшее значение приведенной погрешности у™ ' ^для ИК1- ИК136. Отметить соответствующий номер ИК для внесения в таблицу 5.

• 8.4.23 Результаты поверки считать положительными, если значения приведенной погрешности ИК системы, соответствующей погрешности измерений амплитуды динамических деформаций ('каждого ИК) находятся в пределах ±6 %. В проливном случае система бракуется и направляется в ремонт.

• 9.1 Абсолютную погрешность ПК системы, соответствующую погрешности измерений амплитуды динамической деформации, при заданном значении сопротивления рабочего эталона определить по формуле (1):

1^Р

где ' - среднее арифметическое значение трех измерений системой сигнала, соответствующего значениям амплитуды динамической деформации, при заданном сопротивлении рабочего эталона;

А „

- значение амплитуды динамической деформации, рассчитанной для заданного сопротивления рабочего эталона.

j - порядковый номер измерения погрешности ДА в диапазоне амплитуды деформации.

• 9.2 Приведенную погрешность y_w ИК системы, соответствующую погрешности измерений амплитуды динамической деформации, определить по формуле (2):

г. =^100%  ,

где ^-диапазон измерений амплитуды динамических деформаций (нормирующее значение 100000 мкм/м).

• 10.1 Результаты поверки заносятся в протокол произвольной формы.

• 10.2 При положительных результатах поверки оформляется свидетельство о поверке установленной формы.

• 10.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник управления

ФГБУ «ГНМЦ» Минобороны России

Ведущий научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
