Методика поверки «ИНСТРУКЦИЯ АНАЛИЗАТОРЫ ПЫЛИ EDM 180+ A, EDM 180+B, EDM 180+ C, EDM 180+ СЕ, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-Е» (MП-640-005-18)

УТВЕРЖДАЮ

Первый заместитель генерального

директора-заместитель по научной работе

ФГУП «ВНИИФТРИ»

А.Н. Щипунов

ИНСТРУКЦИЯ

АНАЛИЗАТОРЫ ПЫЛИ EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е

МЕТОДИКА ПОВЕРКИ

МП-640-005-18 р.п. Менделеево 2018 г.

Настоящая методика поверки распространяется на анализаторы пыли EDM 180+ А, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е (далее - анализаторы), изготавливаемые фирмой «Grimm Aerosol Technik GmbH & Co.KG», Германия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны бьггь выполнены операции, указанные в таблице 1.

Таблица 1 - Объем поверки

2 СРЕДСТВА ПОВЕРКИ

2.1 При поверке должны бьггь использованы средства, указанные в таблице 2.

• 2.2 В случае отсутствия в комплекте поверяемого анализатора персонального компьютера, необходим компьютер с характеристиками: процессор Intel Pentium или AMD с тактовой частотой не менее 1,7 ГГц, объём оперативной памяти не менее 2 ГБ, жёсткий диск объёмом не менее 500 ГБ, не менее двух свободных USB портов, операционная система не ниже Windows ХР.

• 2.3 Все средства поверки должны бьггь исправны, применяемые при поверке средства измерений должны бьггь поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или в документации.

• 2.4 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки, обеспечивающими определение метрологических характеристик анализатора с требуемой точностью.

• 2.5 Допускается проводить периодическую поверку в одном из диапазонов измерения массовой концентрации на основании письменного заявления владельца СИ, оформленного в произвольной форме.

• 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителя, а также имеющие высшее или среднетехническое образование, опыт работы в радиоизмерительной или физической сфере не менее 3 лет, владеющие техникой измерений параметров аэрозолей, взвесей и порошкообразных материалов, изучивших настоящую методику и эксплуатационную документацию на анализатор, прошедшие инструктаж по технике безопасности.

• 4.1 При проведении поверки должны выполняться общие правила техники безопасности и производственной санитарии по ГОСТ 12.3.019-80, ГОСТ 12.1.005-88, а также правила безопасности, указанные в эксплуатационной документации на анализатор и средства поверки.

• 4.2 В случае использования при поверке масла АМГ-10, соответствующего требованиям ГОСТ 6794-75, необходимо соблюдать правила безопасности, указанные в данном стандарте.

• 5.1 Поверку проводить в нормальных условиях (если не оговорено иное):

• -  температура окружающей среды, °C                               от 15 до 25;

• -  относительная влажность окружающего воздуха (без конденсата), % от 30 до 80;

атмосферное давление, кПа                                    от 84 от 106,7.

• 5.2 Характеристики питающей электрической сети должны соответствовать требованиям:

• -  напряжение, В                                               (220±22);

частота переменного тока, Гц                                    (50± 1).

• 6.1 Перед проведением поверки анализатор должен быть выдержан в климатических условиях, соответствующих условиям поверки, не менее 8 часов. В случае, если анализатор находился при температуре ниже 0 °C, время выдержки должно быть не менее 24 часов.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1   При проверке внешнего вида удостовериться:

-в отсутствии механических повреждений, которые могут повлиять на работу анализаторов;

• - в исправности электрических разъемов;

-в целостности и полноте маркировки;

• - в чистоте пробоотборных входов;

• - в наличие и целостность пломб.

• 7.1.2 Представленные анализаторы считать пригодными для проведения поверки, если:

• -   комплектность, маркировка и пломбирование соответствуют требованиям эксплуатационной документации на анализаторы;

• -   механические повреждения отсутствуют;

• -   пробоотборные входы не имеют видимых загрязнений;

• -   разъемы исправны.

В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

• 7.2.1  Проверить работоспособность анализаторов. Для этого следует включить питание анализаторов. В начале этой процедуры должна автоматически проводиться самодиагностика всех систем анализаторов. На этом этапе индикаторная лампочка светится желтым. По окончании самодиагностики цвет лампочки должен измениться на зеленый, что соответствует корректной работе анализаторов.

• 7.2.2  Анализаторы считать работоспособными, если анализаторы проходят самодиагностику, индикаторная лампочка светится зеленым при этом сообщения об ошибках и сбоях в работе анализаторов отсутствуют.

•  7.2.3 В противном случае анализаторы к дальнейшему проведению поверки не допус

каются и результаты поверки считать отрицательными.

• 7.3.1  Проверить следующие заявленные идентификационные данные ПО:

• -  наименование ПО;

• -  номер версии (идентификационный номер) ПО.

• 7.3.2  Проверку проводить сличением данных о ПО в эксплуатационной документации и в соответствующем программном меню анализаторов.

• 7.3.3   Результаты идентификации ПО считать положительными, если идентификационное наименование и версия ПО соответствуют указанным в таблице 3.

• 7.3.4  В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

Таблица 3 - Идентификационные данные ПО

• 7.4.1  Операции проводить в следующем порядке:

а) подготовить анализаторы к работе в помещении согласно руководству их эксплуатации;

б) подсоединить к пробоотборному входу анализаторов эталонный расходомер;

в) включить питание анализаторов и установить режим отбора пробы. Отбор пробы проводить в течение 5 минут, снимая 4-5 показаний эталонным расходомером. Показания занести в протокол поверки;

г) вычислить относительную погрешность установки объемного расхода по формуле (1):

Л. =^"^.100%,                 (1)

Ч™

где ц_си - номинальное значение объемного расхода, указанное в руководстве эксплуатации анализаторов, равное 1,2 дм³/мин;

q_3T1 - показание эталонного расходомера, дм³/мин.

• 7.4.2  Результаты поверки считать положительными, если анализаторы осуществляют отбор пробы с номинальным объемным расходом 1,2 дм³/мин, при этом относительная погрешность его установки в допускаемых пределах ± 5 %.

• 7.4.3  В противном случае анализаторы к дальнейшему проведению поверки не допускаются и результаты поверки считать отрицательными.

• 7.5 Определение приведенной (относительной) погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, РМ-10, РМ-2.5, РМ-1)

• 7.5.1 Операции проводить следующим образом:

а) подготовить анализаторы к работе согласно руководству их эксплуатации;

б) собрать схему согласно рисунку 1 и подсоединить пробоотробный вход анализаторов к аэрозольной камере;

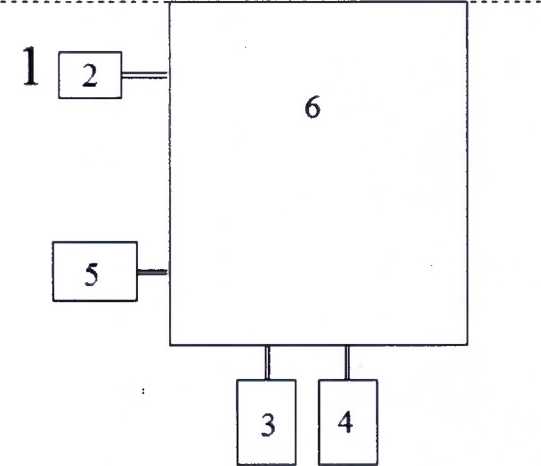

Рисунок 1. 1- Государственный рабочий эталон в составе: 2 - генератор аэрозолей;

3 - измеритель массовой концентрации аэрозолей из состава эталона; 4 - анализатор ;5 - анализатор размеров аэрозольных частиц из состава эталона; 6 - аэрозольная камера из состава эталона

в) после подготовительных операций п.п. а)-б) провести измерения при концентрациях тестового аэрозоля в аэрозольной камере 0,01; 0,1; 1; 5; 10; 30; 50; 100 мг/м³. Для создания аэрозоля, имитирующего естественный аэрозоль, использовать микрокальцит марки КМ 10 по ГОСТ Р 56775 - 2015. Уровень концентрации аэрозоля контролировать эталоном. После стабилизации показаний произвести измерение размеров частиц эталонным анализатором размеров. Снять показания анализаторов при каждом установленном значении тестового аэрозоля. Занести показания эталонного измерителя массовой концентрации и анализаторов в протокол поверки.

Примечание - Концентрацию тестового аэрозоля допускается устанавливать с отклонением в пределах ± 10 %.

д) найти значения массовой концентрации РМ-10, РМ-2,5, РМ-1 по формуле (2):

Су * С_м

где РМ₍ - значение массовой концентрации в измеряемом диапазоне размеров частиц;

- объемная концентрация частиц в измеряемом диапазоне размеров;

С_м - общая массовая концентрация.

Примечание - Для нахождения значения массовой концентрации PM_t, D_min = 0,25 (0,22 для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ E) мкм, a D_max соответствует верхней границе диапазона размеров измеряемой фракции частиц (10, 2,5 и 1 мкм, соответственно). Значения РМ_Х,РМ₂₅ и PM_XQ находить для тестовых аэрозолей с концентрациями частиц 0,01; 0,1; 1; 5; 10; 30; 50; 100.

• 7.5.2 Определить значения относительной погрешности измерений св. 0,5 мг/м³ по формуле (3):

----Мэт_ . ЮО 0/₀ ,

где С_Мэт - массовая концентрация аэрозольных частиц, измеренная на эталоне, мг/м³; С_Мси- массовая концентрация аэрозольных частиц, измеренная анализаторами, мг/м³.

• 7.5.3 Определить приведенную погрешность измерений массовой концентрации пыли в поддиапазоне от 0,01 до 0,5 мг/м³ по формуле (4):




  (4)

• 7.5.4 Результаты поверки считать положительными, если значения приведенной и относительной погрешностей измерений массовой концентрации пыли в диапазоне от 0,01 до 0,5 мг/м³ и св. 0,5 до 10 мг/м³ для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF и св. 0,5 до 100 мг/м³ для EDM 11-Е находятся в допускаемых пределах ± 20 %. В противном случае результаты поверки считать отрицательными.

7.6.1 Поверку проводить на тестовых аэрозолях с концентрациями частиц 0,01; 0,1; 1; 5; 10; 30; 50; 100 мг/м³ в режиме измерения общей концентрации взвешенных частиц для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е (для EDM 107 GF, EDM 11-Е - в режиме измерения РМ-10) следующим образом:

а) Поместить металлический змеевик в термостат и установить на термостате температуру -20 °C. Температуру контролировать внешним термометром;

б) подключить генератор из состава эталона ко входу змеевика и расход аэрозоля 1,2 дм³/мин. Для создания аэрозоля, имитирующего естественный аэрозоль, использовать микрокальцит марки КМ 10 по ГОСТ Р 56775 - 2015;

в) подсоединить термометр к выходу змеевика и измерить температуру пробы;

г)  после стабилизации потока аэрозоля подключить анализатор к выходу змеевика. Провести 5 измерений массовой концентрации аэрозольных частиц;

д) Выполнить операции а) - г) последовательно при температуре отбираемой пробы равной -20 °C (для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF), +4 °C для EDM 11-Е и +50 °C для всех анализаторов. Измерения проводить при следующих массовых концентрациях аэрозольных частиц: 0,01; 0,1; 1; 5; 10; 30; 50; 100 мг/м³.

• 7.6.2 определить разность значений погрешности измерений анализаторов по формулам (5), (6) для относительной погрешности или (7), (8) для приведенной:

а) определить разность значений погрешности измерений анализаторов по формулам (5), (6) для относительной погрешности или (7), (8) для приведенной:

где tSnin (/min) - значение относительной (приведенной) погрешности измерений массовой концентрации аэрозольных частиц в пробе с минимальной температурой (-20 °C для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, +4 °C для EDM 11-Е);

йпах (/max) - значение относительной (приведенной) погрешности измерений массовой концентрации аэрозольных частиц в пробе температурой с максимальной температурой (+50 °C для всех анализаторов).

<215 (/и) - значение относительной (приведенной) погрешности измерений массовой концентрации аэрозольных частиц в пробе с температурой +15 °C

815 (fts) - значение относительной (приведенной) погрешности измерений массовой концентрации аэрозольных частиц в пробе с температурой +25 °C

б) вычислить значение дополнительной погрешности измерений анализаторов при изменении температуры пробы на каждый 1 °C от нормальной температуры по формулам (9), (10): A($minj Утш)доп (A($min> Ymin) -ДО / ( | tmin "15 °с I)                     (9)

А($тах, Утах)доп ^— (А(§_тах, Утах)'At) / (t_max - 25 °C)                     (Ю)

где АГ - заявленный интервал изменения температуры, равный 1 °C,

t_min - минимальная температура пробы (-20 °C для EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, +4 °C для EDM 11-Е);

tmax - максимальная температура пробы (+50 °C для всех анализаторов).

• 7.6.3 Результаты поверки считать положительными, если:

-расчетные значения приведенной (относительной) основной погрешности измерений при нормальной температуре пробы (20±5 °C) анализаторов находятся в пределах ±20 % соответственно в диапазоне от 0,01 до 0,5 мг/м³ и св. 0,5 до 10 мг/м³ для EDM 180+ А, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF и св. 0,5 до 100 мг/м³ для EDM 11-Е;

-расчетные значения дополнительной погрешности измерений анализаторов при изменении температуры отбираемой пробы находятся в допускаемых пределах ±0,1 % /At.

В противном случае результаты поверки считать отрицательными.

• 8.1 Результаты поверки оформить протоколом произвольной формы.

• 8.2 При положительных результатах поверки анализатор признается годным и на него выдается свидетельство о поверке установленного образца в соответствии с Приказом №1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке". На свидетельство наносится знак поверки в виде наклейки или оттиска поверительного клейма.

• 8.3 При отрицательных результатах поверки анализатор к дальнейшей эксплуатации не допускается и на него выписывается «Извещение о непригодности» установленного образца в соответствии с Приказом №1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке" с указанием причин непригодности.



  Д. М. Балаханов

  . И. Беленький

Начальник лаборатории 640

Младший научный сотрудник лаборатории 640
