ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-3000 МЕТОДИКА ПОВЕРКИ МП 0003-2020

Казань 2020 г.

Предисловие

1 РАЗРАБОТАНА

ООО «МетроКонТ»

ИСПОЛНИТЕЛИ:

Е.Ю. Трифонов, Ю.А. Трифонов

2 УТВЕРЖДЕНА

ООО «МетроКонТ»              29 апреля 2020 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

Государственная система обеспечения единства

измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-3000. Методика поверки МП 0003-2020

ГОСТ 12.0.004-2015

ГОСТ 12.1.005-88

ГОСТ 12.4.087-84

ГОСТ 12.4.137-2001

ГОСТ 7502-98

ГОСТ 12.4.310-2016

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1     резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12  геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

  • 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 4.3  Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.4 Устанавливают следующие виды поверок резервуара:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

  • 4.5 Интервал между поверками 5 лет.

  • 5 ОПЕРАЦИИ ПОВЕРКИ

    • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

№ п/п

Наименование операции

Номер пункта Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Определение внутренних диаметров поясов резервуара

10.3

4

Измерения высот поясов резервуара

10.4

5

Определение параметров «мертвой» полости резервуара

10.5

6

Определение объемов внутренних деталей

10.6

  • 6 СРЕДСТВА ПОВЕРКИ

  • 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

  • 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

  • 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

  • 6.1.2 Вспомогательные средства поверки:

  • - Анализатор-течеискатель типа АНТ-ЗМ по [2].

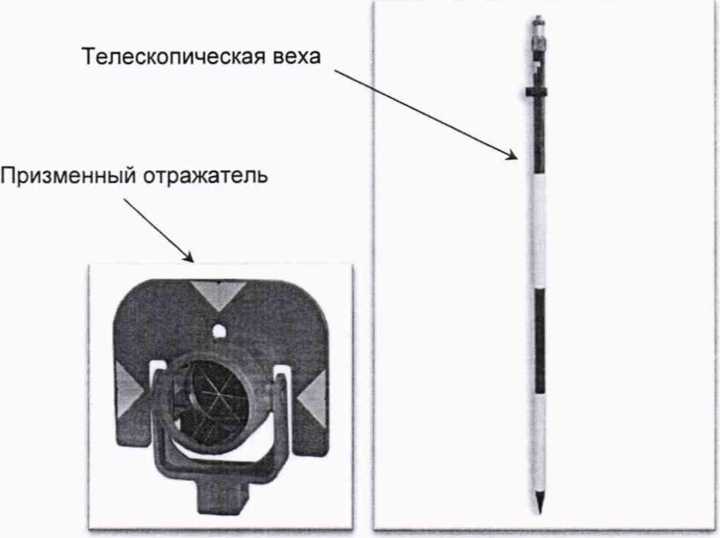

  • - Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

  • 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±3

Высота пояса, мм

±3

Измерение расстояний, мм

±3

Температура стенки резервуара, ’С

±2

Объем внутренних деталей, м3

± (0,025-0,25)

  • 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуаров не превышает: ± 0,20 %.

  • 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

    • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

    • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

    • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3-по ГОСТ 12.1.005-88.

    • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

    • 7.6 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров резервуара проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от минус 10°С до плюс 35°С.

      • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

      • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

      • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

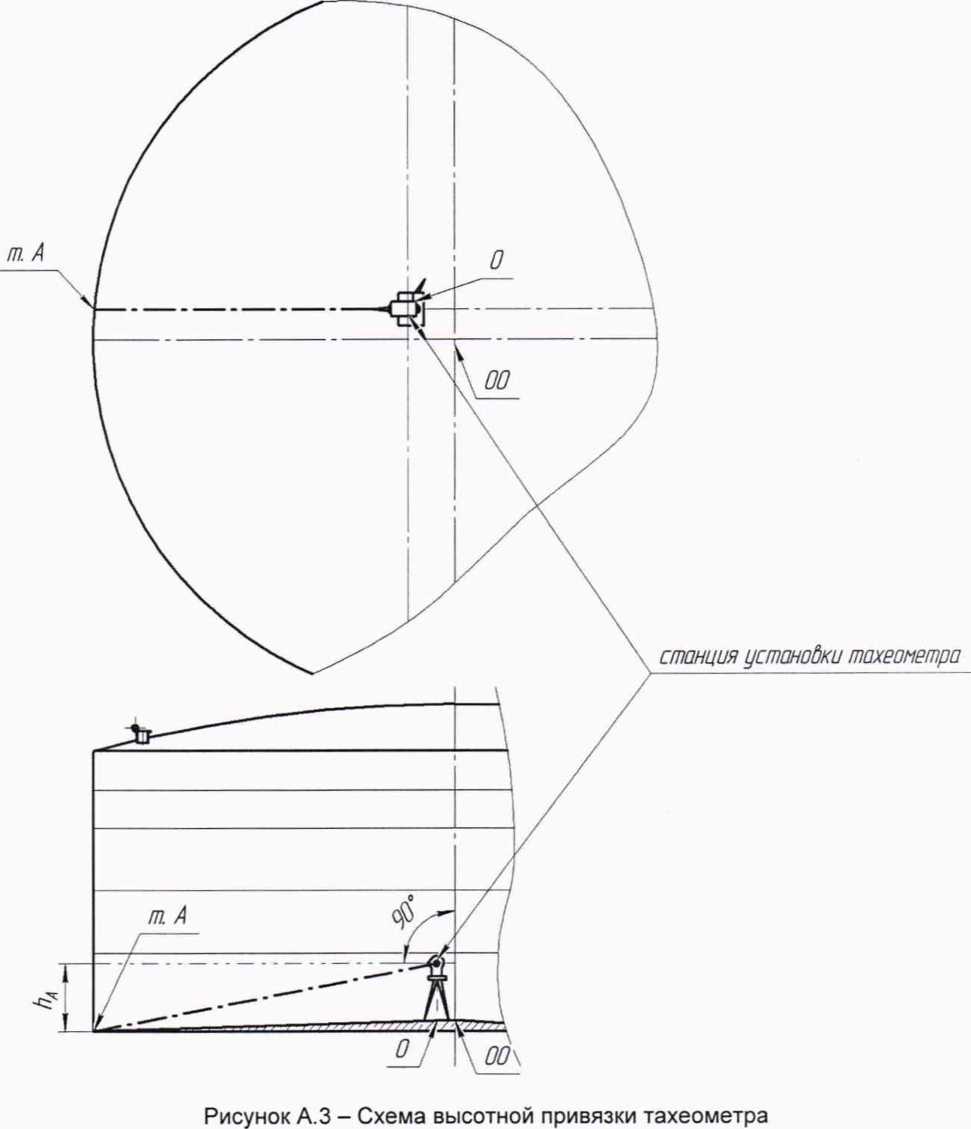

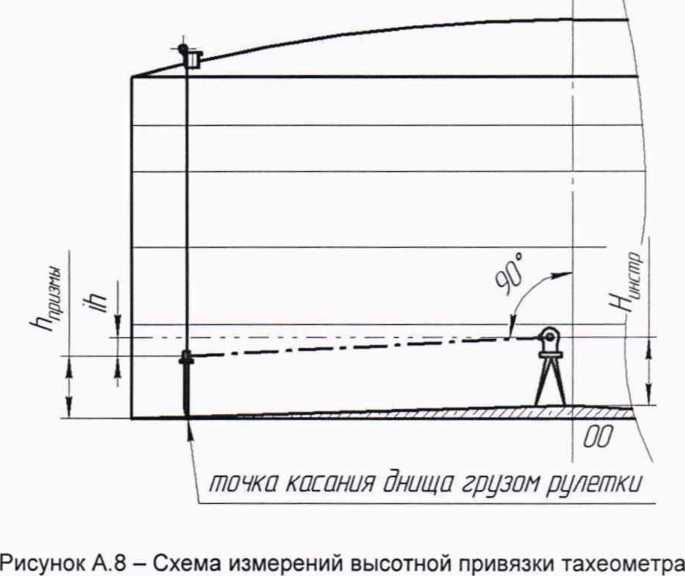

      • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания hA, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /? = 0.

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

    • 10.1 Внешний осмотр

      • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

  • 10.2 Измерения базовой высоты резервуара

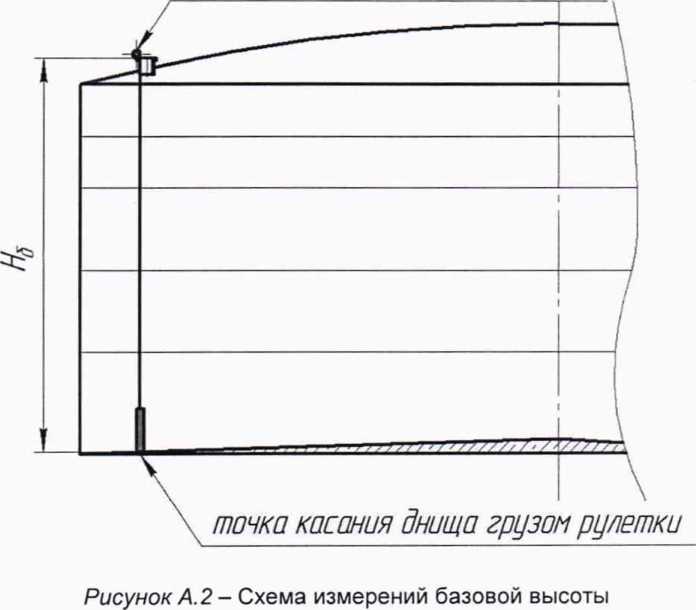

    • 10.2.1 Базовую высоту резервуара Нб измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

  • 10.3 Определение внутренних диаметров поясов резервуара

    • 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара D, определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

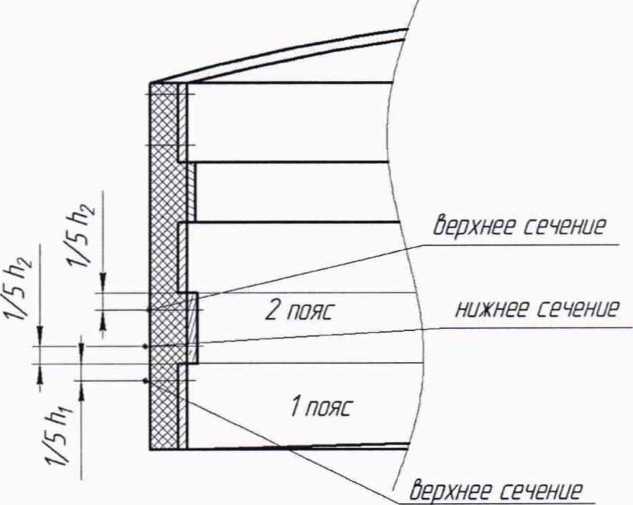

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

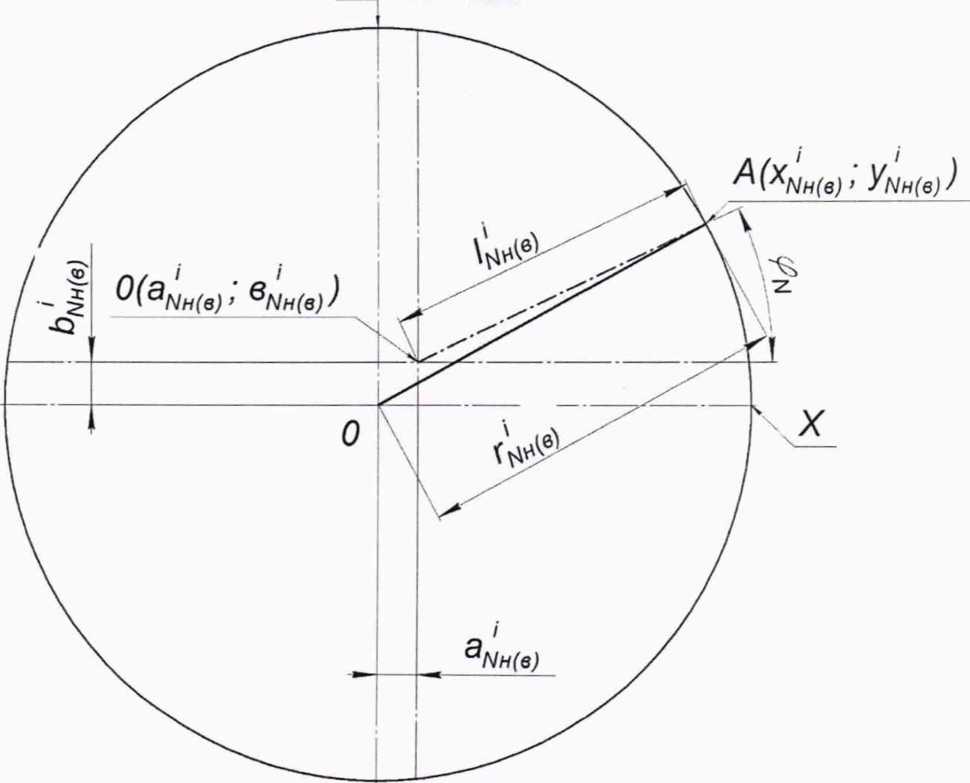

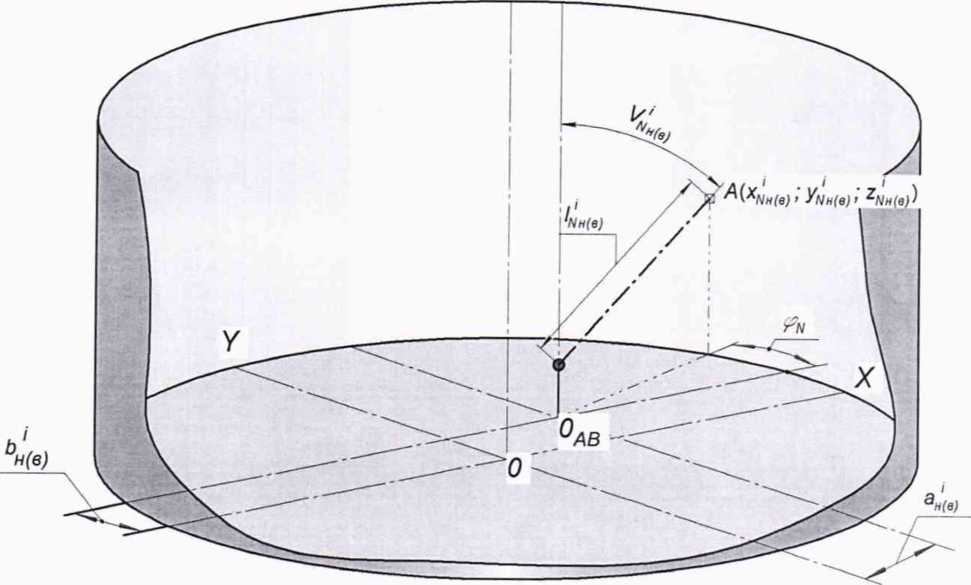

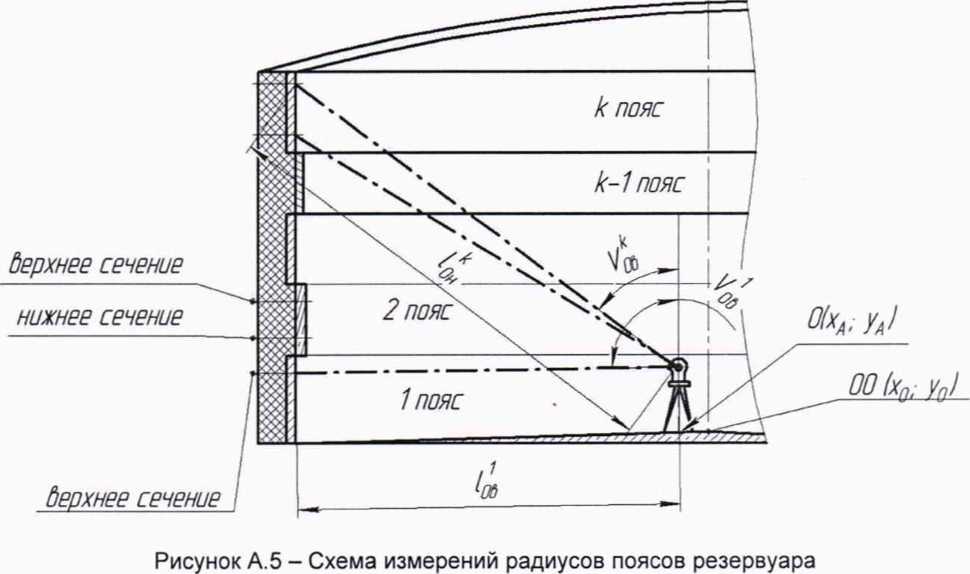

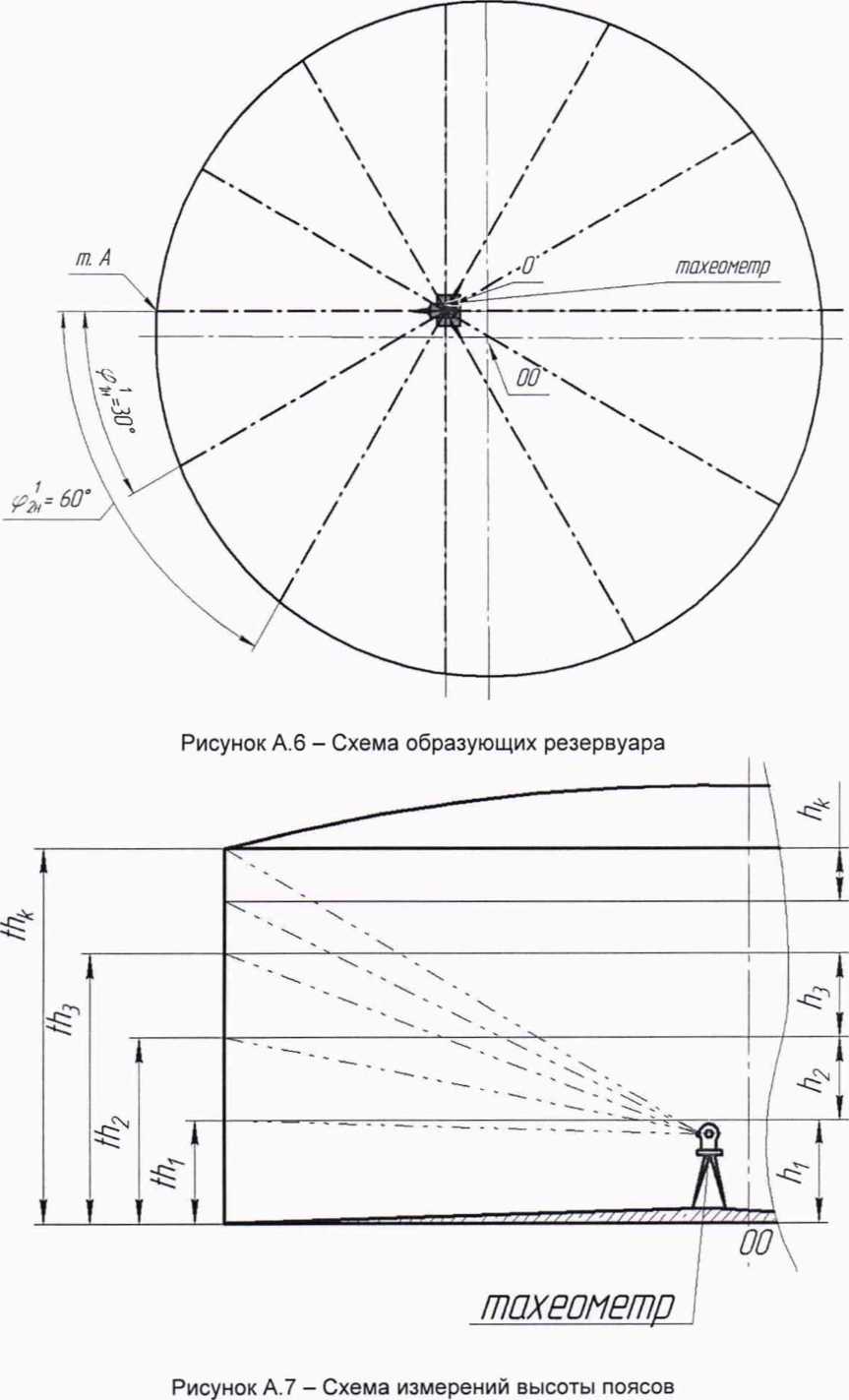

  • 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

    • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол У01в , угл. сек.

    • 10.3.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /рн , мм; вертикальный угол Vq2h , угл. сек.

    • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол Vqq , угл. сек.

    • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /дв , мм; вертикальны! углы , угл. сек.

Примечание - В обозначениях /qb и верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

  • 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

1

горизонтального угла ср , угл. сек. первой образующей.

  • 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют , мм; вертикальные углы .

  • 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение горизонтального угла ф2н • Угл- сек- ВТ0Р образующей и проводят операции по 10.3.2.1 - 10.3.2.6.

  • 10.3.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

  • 10.4 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара hj измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

  • 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

  • 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th2...thkмм, вышестоящих поясов.

  • 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

  • 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

    Определение объема неровностей днища

Измерения проводят в следующей последовательности.

  • 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения hQ, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания hQ, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 , h = 0.

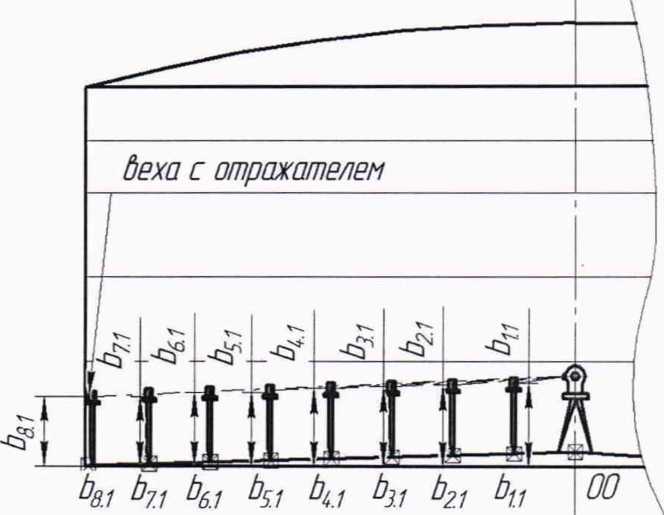

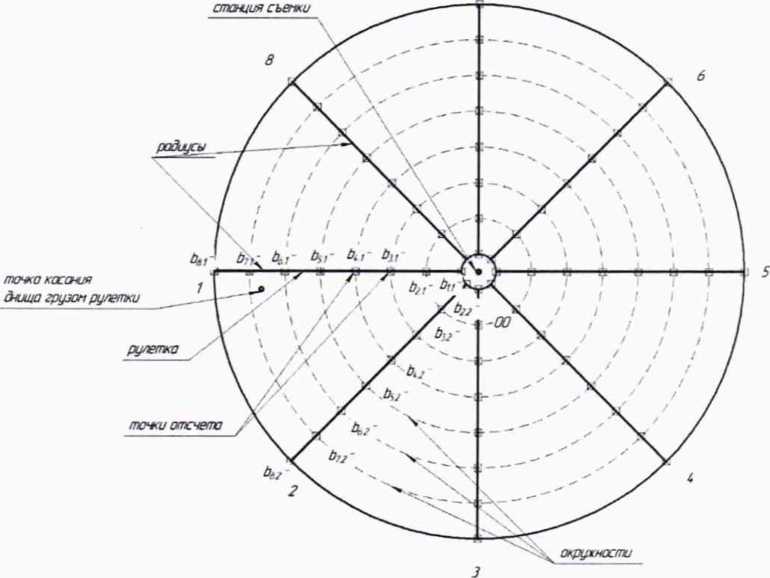

  • 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

  • 10.5.1.3 Устанавливают веху в точку 1 (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения р мм, (рисунок А. 10, Приложение А). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь2 •р-.-.Ьд 11, мм.

Таблица 3

Тип

Отсчет по шкале ленты

рулетки, мм, на ра

диусе

I

II

III

IV

V

VI

VII

VIII

РВС-3000

0.35R

0.5R

0.61R

0,71 R

0.79R

0.86R

0.93R

стенка

  • 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь2 1)- а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь22,...,Ь82 на ВТ0Р радиусе аналогично.

  • 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

  • 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф0 ,0, и контролируют высоту h0, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

  • 10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

  • 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 11.1 Обработка результатов измерений

      • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 11.2 Составление градуировочной таблицы резервуара

      • 11.2.1   Градуировочную таблицу составляют начиная с уровня Нмп, соответствующего высоте «мертвой» полости hMn, до предельного уровня /7пр, вычисляя посантиметровую вместимость резервуара /-го пояса \/ (/7) м3, по формуле

        (1)

- посантиметровая вместимость резервуара, соответствующая уровню

/-/,_!, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

//;_j - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр/-го пояса, вычисляемый по формуле (Д.1), мм.

  • 11.2.2 Предельный уровень /-/пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

1 П

+ -У +r0COS(p ,

где П - номер пояса, выбираемый из ряда: 2, 3,..., л;

hj - высота i-ro пояса, мм;

г0 - радиус расположения точки касания днища грузом рулетки, мм;

(р - угол направления наклона резервуара, °.

  • 11.2.3 Посантиметровую вместимость 1-го пояса V(H) , м3, вычисляют по формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня //мп , соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

  • 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

    • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

Рисунок А.1 - Веха телескопическая с призменным отражателем

измеритЕльная рулзтко с грузом

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

7

Рисунок А.9 - Координаты отсчета (место установки вехи) неровностей днища

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

Измерительный люк

Измерительная рулетка с грузом

---------4т

&           I

-------------------!

Г                   I

'00'

4

тахеометр I

точка касания днища грузом рулетки

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Дата

Основание для проведения поверки

число

месяц

ГОД

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

5

6

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты /7б

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4- Измерение внутренних радиусов

поясов резервуара В миллиметрах

Номер

пояса

/'

Значение N на образующей

0

1

2

3

4

5

6

7

8

9

10

11

12

I

в

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

VII

н

в

VIII

н

в

IX

Таблица Б.4.1 - Параметры образующих

Параметр

Номер образующей

0

1

2

3

4

5

6

, угл. сек.

о°оо'оо"

1

н

угл. сек

в

продолжение таблицы 4.1

Параметр

Номер образующей

7

8

9

10

11

12

, угл.

сек.

н

уГЛ.

сек

в

ПОЯСОВ

Таблица Б.5- Высота

Номер образующей

Высота превышения поясов 1 ', мм

1

II

III

IV

V

0

N/2-1

продолжение таблицы Б.5

Номер образующей

Высота превышения поясов 1 ', мм

VI

VII

VIII

IX

0

N/2-1

Таблица Б.6- Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке Ь, у отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Т а б л и ц а Б.7 - Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/мп, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8- Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол    (градус, минута, секунда)

h

Высота превышения 0 , мм

Таблица Б,9- Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница hBR

Верхняя граница hBa

Должности                Подписи                  Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое) Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                               инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа_____________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б , %, вычисляют по формуле

( ду ) _(н)

5б =-----*— ----- • 100, где значения величин (/-/б)к, (^б)п- приведены в 1-й, 2-й графах.

)п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись              инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-3000. МЕТОДИКА ПОВЕРКИ МП 0003-2020

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы2

УТВЕРЖДАЮ

«____»________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

О рга н иза ция____________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

НМ.п

Нм.П + 1

Нм.п + 2

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара Ц

, мм, измеренные по 10.3 вычисляют по формуле

Он(в)= 2 •/?'(„),                                 (Д.1)

где       - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /^Н(В) (параметр SD);

  • - вертикального угла       (параметр Vz);

  • - горизонтального угла (р^ (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат ( *н(в) • Ун(в)’ ^н(в)) •

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (хл/н(в)’Ул/н(в)> za/h(b)) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

- координаты точки А в сечении N, мм;

ан(в)» ^н(в) “ смещение по оси X и Y места установки станции съемки от

геометрического центра резервуара, мм.

Величины (xnh(b); y'NH(B))

вычисляют по формуле

4н(в) = 'L(B) -cosVn -cos(90-V/,h(b)) ;                (Д.3)

Умн(в) = 'wh(b) -sin<PN СОз(90-\4(в)) ,                 (Д.4)

где /^н(в) - наклонное расстояние, мм;

^л/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

фд/ - горизонтальный угол ЛЛобразующей, угл. сек.

Расстояние //уН(В) от точки (*/ун(в)» У/Ун(в)) Д° геометрического центра резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса i-ro пояса при у-ом измерении в нижнем (верхнем)сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ан(в)« ^н(в) и расстояние от точек на поверхности пояса до центра окружности /?^(в) в нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры b'H^, вычисляют решая систему линейных уравнений

N

S ХУ-н(в)

7=0

Л/

-^н(в)1

7=0

_1_ Л/’

(Д.6)

(Д-7)

1 N ^н(в) =Т7’2Г/.н(в)’

(Д.8)

/=1

где ^-Н(В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

Хун(в)’ y'j'н(в) ~ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении /уН(В)

вычисляют по формуле

(Д.9)

Д 1.6 Вычисление величина^, Ь'и^,   R„(B)проводят в следующей последовательности.

Д. 1.6.1  Вычисление величин 3^,      Rh(b)’ в нулевом приближении

(^О.н(в)’ ^О.н(в)’ ^О.н(в))'

  • 1) устанавливают значение Эо Н(В), ЬдН(В) в формуле (Д.9) равным нулю.

  • 2) вычисляют значения Г- в соответствии с формулой (Д.9)

    Примечание - В обозначении Гд 0 н^в^ верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

  • 3) значение Rqoh(b) вычисляют по формуле (Д.8):

^Он(в)

0.0.н(в) + ^0.1.н(в) + ^0.2.н(в) + ”• + ^О.^.нСв) )’

4) вычисляют значения а'0^ву bgH(B) в соответствии с формулами (Д.6) и (Д.7)

соответственно:

/      _ Х0н(в) + Х1н(в) + ••• + х12н(в)

а0.0н(в)

12

Х0н(в)

Х1н(в)

^Он(в)

12

Х2н(в)

Х12н(в)

и/ _ Уон(в) + у\ н(в) + • • • + У\2н(в) °0.0н(в)

12

Уон(в)

Xi1н(в)

г'0н(в)

12

Д.1.6.2

(а1.н(в)» ^1,н(в)’

^1.н(в)):

г*

'1.1 н(в)

Вычисление величин

в первом приближении

г1

Ч.О.н(в)

г1        —

Л1.3.н(в) ~

J(XO.h(b) а0.н(в)

)  + (Уо.н(в) ^О.н(в)

)2=

^(Х1.н(в) — а0.н(в))

(/lI .н(в) ^О.н(в) )

2

>

](Х3.н(в)а0.н(в)>

I + (Уз.н(в) ~ ^О.н(в) )

Г;

12.н(в)   а0.н(в)

1.0. н(в) + ^1.1.н(в)

ХОн(в) + Х1н(в) + ••• + Х12н(в)

12
12

г'

\ г1.0н(в)

Х1н(в)    Х2н(в)

г            г 1

'1.1н(в)    '1.2н(в)

X1        1

х12н(в)

г'

'1.12н(в) J

Урн(в) + У1н(в) +---~|~У12н(в)

12
12

Уон(в)    У1н(в)    У2н(в)

кГ2.0н(в)    Г2.1н(в)    Г2.2н(в)

У12н(в)

г'

'2.12н(в) J

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

R у.н(в)   ^/-1 .н(в)

< 0,001 мм ,

где j - номер приближения (0, 1, ... гл).

Д.1.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

(Д.Ю)

где R'H, Rq - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, hj, мм, вычисляют по формуле

(Д.11)

где th-, th'- - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

- высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища

вычисляют по формуле

(0,005104/, +0,02281/2 + 0, ОЗ86З/3 +
+0,05455f4+0,07038/5+0,08513/6+ ■ (Д 12>
(+0,100184 + 0,116454

где 4, 4.....4   превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д.13)

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-3000. МЕТОДИКА ПОВЕРКИ МП 0003-2020

где bj - высота превышения призмы, установленной по периметру j-й концентрической окружности;

bj_i - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Нмп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

HMn=H6-thun,                        (Д.14)

где /7б  - базовая высота, измеренная по 10.2, её значение принимают из

таблицы Б.З, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/мп вычисляют по формуле

Чт =ч;п-(дудн)0,                      (Д.15)

где (\/дн   - объем неровностей днища, вычисляемый по формуле (Д.12), м3;

- вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Д.16)

где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле

лР2 4-Ю9
("-"МП) + АУВД.

(Д .17)

где \/мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м3; Dy - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.Ю), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-3000. МЕТОДИКА ПОВЕРКИ МП 0003-2020

Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

Д Ув - объем внутренней детали, определяемый по 10.6, м3.

Д.5 Вычисление посантиметроеой вместимости i-го пояса резервуара

Посантиметровую вместимость резервуара /-го пояса У(/7). вычисляют по формуле

- посантиметровая вместимость резервуара, соответствующая уровню

/7/_1, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н/_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.Ю), мм.

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ

ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-3000. МЕТОДИКА ПОВЕРКИ МП 0003-2020

БИБЛИОГРАФИЯ
  • [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

ООО «МетроКонТ»

Страница 38 из 38

1

В обозначении точки отсчета Ь^-..bg^ - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

2

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
