Date of print 11 -05-2021-09/30/45

4 4 СР

•г.р

КОНТРОЛЬНЫЙ ЭКЗЕМПЛЯР .

ГЕНЕРАТОР ИМПУЛЬСОВ

Г5-78

Техническое описание и инструкция по эксплуатации

3.264.113 ТО

Г.р. И1Ш,

-е У' ЧЛ 'У-Л.

* Госудзрл Ас:-Но Й ЛСЫ?ц:-:? ’* i:\'        |л?;/т v.;r?y /у-.*/. ?

л с

г Тумоч /л Кссйг.ч^

МОСКВА

Date of print 11 -05-2021 -09/30/45

при температуре (780+10) °C. Между корпусом и

':■ .й4я;»а»#)Ж>м прокладывают фторопластовую пленку толщиной 15-25 мки.

Капратам паяльником с температурой жала (+180+10) °C расп-ЛЖййют припой по периметру корпуса. По мерз расплавления припоя о помощью плоскогубцев извлекают проволоку, затем пинцетом вынимают резиновую прокладку и снимают крыжу. Далее производится очистка крышки и стенки корпуса от остатка припоя и флюса. Затем выполняется замена внаедаю из строя элементов, проверяется работоспособность микросборки и производится герметизация.

  • II.3. Метода регулирования прибора посла

ремонта

  • 11.3.1. После ремонта проверьте характеристики прибора, приведенные в пи. 3.1.I - 3.1.4, 3.1.8 - 3.1.12, 3.I.I5-3.I.I8 раздела "Технические данные" и при необходимости произведите его регулирование.

Регулирование прибора производите соответствующими органами настройки, указанными в разделе "Устройство и работа прибора и его составных частей”.

  • 11.3.2. После.замены времязадающих емкостей (конденсаторы CI-C5, CIO, CI2-CI5) или резисторов И, 52, 54, 56, BS, 515, 517,

  • 519, 527, 530, 531 в схеме устройства запуска (ом, рис. I приложения 4) установите ручку ЧАСТОТА ПЛАВНО в фиксированное положение и производите установку параметра в фиксированной точке соответствующий резистором. После замены резисторов PIO, RI6 регулировкой добейтесь устойчивого внешнего запуска отрицательными, либо положительными импульсами соответственно.

  • II.3.3. После замены врэмязадающих емкостей (конденсатора C2-CI2) или резисторов 51, 54, 57, 58, 510, ИЗ, 514, 517, 518,  .

  • 520, .521, 523 в схеме устройства длительности (см. рис. 2 приложения 4) ручку ДЛИТЕЛЬНОСТЬ ПЛАВНО установите в фиксированное положение и производите установку значения параметра в фиксированной точке соответствуювщм резистором.

После замены резисторов 56, 516 их регулировкой добейтесь устойчивой работы устройства длительности.

  • 11.3.4. После замены времязздающих емкостей (конденсаторы CI—СЗ) в схеме устройства формирования фронта, среза или резисторов 59, 514, 518-524 (см. рис. 3 приложения 4) ФРОНТ ПЛАВНО и ФРОНТ СРЕЗ установите ручки в фиксированное положение и установку значения параметра установите соответствующим резистором.

  • 11.3.5. После замены токозадающих резисторов усилителя -формирователя 51, 55, 59, 513 , 517 , 522 либо линейного усилителя 54, 58, 512, 516 , 521, 525 (см. рис. 4 приложения 4) необходимо

произвести регулировку замененного резистора дли холимой длительности фронта и среза и выброса и ячр®нум<ФйиШ)««?

' • • • ■■■-              ' <           - ?

12. ПОВЕРКА ПРИБОРА

  • 12.I. Введоние

  • I2.I.I. Настоящий раздел составлен в соответствии с тробо-вашими ГОСТ 8.206-76 "Генераторы импульсов измерительные метода и средства поверки" и устанавливает методы и средства поверки прибора. Порядок поверки прибора определяется ГОСТ 8.513-84.

  • 12.1.2. Периодичность поверки в соответствии с этим государственным стандартом устанавливается:

- для приборов, подлежащих государственной поверке, - органами государственной метрологической службы;

~ для приборов, подлежащих ведомственной поверке, - органами ведомственной метрологической -службы.

Рекомендуемая предприятием-изготовителем периодичность проведения поверки - раз в год.

  • 12.2. Операции и средства поверки

  • 12.2.I. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 9.

Таблица 9

Кеплер

Наименование операций.

Поверяемые

Допускав-

Средства

пункта

производимых при по-

отметки

мыв апаче-

поверки

разде-

верке

ния погреш-

ла по-

НОСТИ Ji5*rIE[

верки

предельные значения определяемых параметров

12.4.1

Внешний осмотр

  • 12.4.2

  • 12.4.3

Опробование

Определение метрологических параметров:

- определение основной

Калиброван-

10 %       CI-9I/4

погрешности установки

нал точка

1-3,45кГц, с блоками

частоты основных им-

и крайнее

3-П,6 кГц,

пульсов в калиброванных

правое по-

10-34,5 кГц, Я4С-100,

точках, максимальных

ложение

30-115,5кГц, Я4С-101

Ншер

Наименование операций.

Поверяемые

Допускав-

Средства

пункта

производимых при по-

отметки

мыв зна-

поверки

раздела

поверки

верке

...

пения погрешности или предельные значения определявши параметров

значений частоты в поддиапазонах, соответствующих калиброванным точкам и временной нестабильности частоты основных импульсов

(пп. 3.1.9, 3.1.10)

ручки . плавной регулировки частоты

100-345 кГц, Г4-75А, :

0,3-1,16МГц, 43-54

1-3,45 Жц,

3-11,6 МГц,

10-34,5 МГц,

30-115,5 МШ,

100-250 НГц.

220-513 МГЦ

12.4.4

- определение погреш

Калиброван

10 %     CI-9I/4

ности установки дли

ная точка

1-4,2 нс,    с блока-

тельности основных гаг-

и крайнее

3-12,4 нс, ми

пульсов в калиброван

правое по

10-35,3 нс, Я40-100,

ных точках и макси

ложение

30-117 нс, Я4С-101

мальных значений дли

ручки плав

100-346 нс, 43-54,

тельности в поддиапа

ной регу

0,3-1,15 мкс, Г4-76А

зонах, соответствую

лировки

1-3,45 мкс,

щих калиброванным

ДЛИТбЛЬ"*

3-11,5 мкс,

точкам (пп. 3.1.2,

3.1.3)

ности

10-34,5 мкс,

30-115 мкс,

100-345 мкс,

300-550 мкс          . .

12.4.5

- определение минималь

Калибровая- ■

20 %    CI-9I/4

ной длительности фрон

ная точка

1-6,75 нс, с блоками

та и среза основных

и крайнее

5-60,75 нс, Я4С-100,

импульсов, основной

правое по

50-600 нс, Я4П-101

погрешности установки

ложение

0,5-6 мкс, CI-I08,

длительности фронта и

ручки плав

5-60 мкс, Г5-60

среза основных импуль

ной регули

50-550 мкс

сов в калиброванных точках и максимальных

ровки длительности

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые

отметки

Допускаемые значения пог решности или пре— дельные значения определяемых параметров

Средства поверки

значений длительности фронта, фронта и среза в подди- среза апазонах соответствующих калиброванным точкам

(пп.3.1.15, 3.1.16)    .

12.4.6

- определение парамет

Числовая

Выбросы

CI-9I/4

ров искажения (выброса

отметка

на вершине

с блока

на вершине импульса и

шкалы вы

импульса и

ми

в паузе между .«пуль

ходной ам

в .паузе

Я4С-100,

сами, неравномерности

плитуды

между им-'

Я4С-101

вершины «пульса и

”5 V я

пульсами

исходного уровня в па

(делитель

не более

узе).

напряжения,

+10 %,№&-

(п. 3.1.18)

обозначен

равномер-

ный "Пту]','

лость вер

должен на

шины им

ходиться в

пульса и

положении

исходного

*0";

уровня в

ДЙЛКТВЛЬ

паузе

напряжения, -обозначен

ный "[v] "• должен находиться .в положении

4 5Vn.)

Наименование операций,

Поверяемые

Допусти-

Сред-

пункта

производимых при по-

отметки

мне зна-

ства

раздала Поверки

верке

чения погрешности или предельные значения определяемых параметров

поверки

- определение основной

Калиброван

10 %   CI-9I/4

погрешности установки

ная точка

1-5 нс,    с бло-

временного сдвига ос

и крайнее

3-13,1 нс, ками

новного импульса от

правое по

10-36 нс, Я4С-100,

носительно синхроим

ложение

30-117 нс, Я4С-101

пульса в калиброванных

ручки плав

100-347 яс, 43-54

точках и максимальных

ной регу

300-1,15

значений временного

лировки

мкс,

сдвига в поддиапазонах,

временно

1-3,45 мкс,

соответствующих калиб

го сдвига

3-11,5 мкс,

рованным точкам (п.

10-34,Змкс, .

3.I.II, 3.1.12)

ЗЮ-115 мкс, 100-345 мкс, 300-550 мкс

- определение основной

Числовые

10 %      CI-9I/4

погрешности установки

отметки

с бло

амплитуды основных

шкал® вы

ками

импульсов в калибро

ходной ам

Я4С-100,

ванной точке, ее до

плитуды 5,

Ф4С-101

полнительного регу

4; 3,2;

Г5-60

лирования и времен

.2,5; 2;Т,6;

ной нестабильности

1.3; I;

амплитуда основных

0,8; 0,6;

импульсов

0,5 В

(пп. 3.1.4, 3.1.5, .

(делитель

3.1.6, 3.1.8)

напряжения, обозначенный "рту j ” должен находиться в положе

46

нии "О");

Окончание табл. 9

Номер

Наименование операций,

Поверяемые

Допусти-

Средства

пункта

производимых при по-

отметки

мне зна-

поверки

раздела

верке

чения пог-

поверки

решности или предельные значения определяемых параметров

отметки 2,5;5;7,5; ТО; 12,5 % .(делитель напряжения, обозначенный

должен

находиться

в положе-

. нии "IVя)

Примечания: I. Вместо указанных в табл. 9 образцовых средств позерки разрешается применять другие аналогичные средства поверки, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2. Вое средства поверен должны быть исправны, поверены и иметь свидетельства (отметки в формулярах и паспортах) о государственной кто ведомственной поверке.

  • 3. Операции, указанные в пп. 12.4.3, 12.4.4, 12.4.8, должны производиться только при выпуске прибора из ремонта.

  • 12.2.2. Основные технические характеристики образцовых и вспомогательных средств поверки приведены в табл. 10.

Date of print 11-05-2021-09/30/45

Таблица 10

Наименование средства поверки

Основные технические характеристики средства поверки

Средство поверки (обозначение )

Примечание .

Пределы измерения

Погреш

ность

Осциллограф

Полоса

CI-9I/4

С блоками

универсальный

пропускания

Я43-100,

(осциллограф)

O-I8 ГГц

Я4С-101

Диапазон

3 %

С дополни-

измеряемых

тельной

напряжений

2 мВ-I В

калибровкой

Осциллограф

Диапазон

CI-I08

универсальный

напряжений

(осциллограф)

от 20 мВ до

8 В

Диапазон длительное-

2 %

ти от 7 нс до 100 мс

4 %

Частотомер

Диапазон

электронно-

измеряемых

1

счетный

частот

1

0,1 Гц -

300 МГц

1%

43-54

1

Генератор

Диапазон

импульсов

частот

(генератор)

I кГц-500 МГц

. 10%

Г5-78

Генератор

Амплитуда

Для калиб-

импульсов

на нагрузке

ровки ос-

50 Ом, 10 В

3%

Г5-60

циллогра-

фа по трак-

ту "У"

Генератор

Диапазон

Для .калиб-

сигналов

частот

ровки ос-

400-1200 МГц

1%

Г4-76А

циллогра-

фа по тракту "X”

  • 12.3. Условия поверки и подготовка к ней

  • 12.3.1. При проведении операций поверки должны соблюдаться следующие условия:

  • - температура окружающей среда, К (°C) .... 293+5 (+20+5);

  • - относительная влажность воздуха, % ....... 65+15;

  • - атмосферное давление, кПа, (п« рт.ст.)....100+4 (750+30);

  • - напряжение источника питания частоты

(50+0,5) Гц, В ........................... 220+4,4

Примечание. Допускается проведение поверки в условиях, реально существующих в лаборатории, цехе и отличающихся от нормальных, если они не выходят за пределы рабочих условий на прибор и на средства поверки, применяемые при поверке.

  • 12.3.2. В помещении, в котором проводится поверка, не должно быть вибраций, сотрясений, сильных электрических и магнитных нолей, которые могут повлиять на результаты измерений.

  • 12.3.3. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе "Подготовка к работе”.

  • 12.4. Проведение поверки

  • 12.4.1. При проведении внешнего осмотра должны быть проверены все требования по я. 7.2.

Приборы, тлеющие дефекты, бракуются и направляются в ремонт.

  • 12.4.2. Опробование работы прибора для оценки его исправности производите по пп. I0.I.2, 10.1.3.

Неисправные приборы бракуются и направляются в ремонт.

  • 12.4.3. Определение основной погрешности установки частоты основных импульсов в калиброванных точках и коэффициента перекрытия по частоте в диапазоне частот.I кГц-220 МГц производится электронно-счетным частотомером 43-54, а в диапазоне частот 220-500 МГц частотомером 43-54 с блоком Я34-72.

Схема соединений КИА для определения погрешности установки частоты основных импульсов и максимальных значений частоты в диапазоне I кГц-220 МГц приведена на рис. 9.

При этом в диапазоне частот до 50 МШ используется "Вход А", а в диапазоне частот свыше 50 ИГц - "Вход Л".

Измерения в диапазоне I кГц-220 МГц производятся в следующем порядке:

- амплитуду выходных импульсов установить 2,5 В;

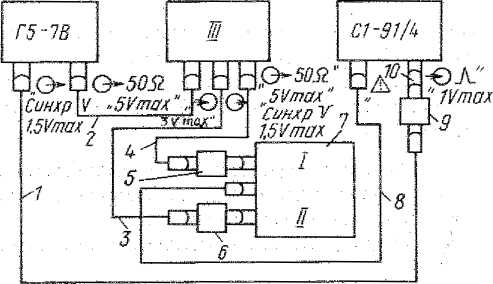

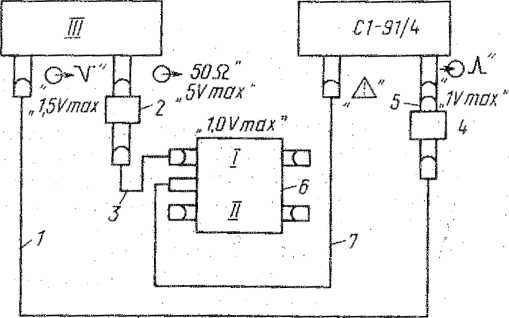

Рис. 8. Схема соединений для проверки параметров основных импульсов: I - канал I; П - канал П; Ш - прибор; I - кабель соединительный КАБ 2 (комплект генератора Г5-78); 2 - аттенюатор Д2-32-20 дБ (комплект генератора Г5-78); 3 - кабель соединительный КАБ I (комплект генератора Т5-78); 4 - аттенюатор 6 дБ (комплект осциллографа CI-9I/4); 5 - переход коаксиальный Э2-П4/4 (комплект генератора Г5-78); 6 - смеситель (комплект осциллографа GI-9I/4); 7 - кабель соединительный (комплект осциллографа CI-9I/4)

- переключатель РОД РАБОТЫ электронно-счетного частотомера 43-54 установить в положение ЧАСТОТА,

При измерениях в диапазоне частот 220-500 МГц частотомером 43-54 с блоком Я34-72 его "ВЫХОД 0,2-5 W " нагружается на аттенюатор 20 дБ из комплекта Г5-78. ..

Измерения производятся в каждом поддиапазоне в калиброванной точке и при крайнем правом положении ручки плавной регулировки частоты. При этом отношение установленной длительности импульса к периоду должно быть не более 0,5.

В поддиапазоне 220-500 МГц возможно пропадание выходных импульсов при изменении частоты. Для- обеспечения выходного импульса необходимо в небольших пределах изменить длительность импульса с помощью регулятора ДЛИТЕЛЬНОСТЬ ПЛАВНО.

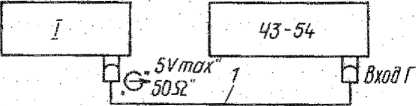

Измерение нестабильности частоты основных импульсов производится электронно-счетным частотомером 43-54 в поддиапазоне 1-3 МГц, в калиброванной точке и при крайнем правом положении ручки плавного регулирования частоты основных импульсов за любые 15 мин.

j

-1

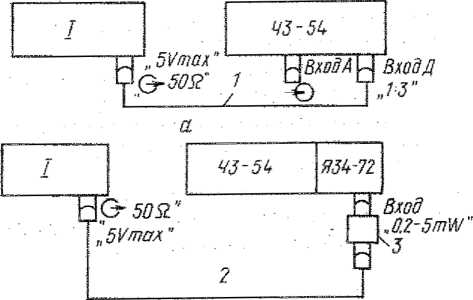

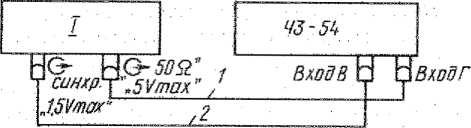

Рис. 9. Схема соединений КИА для определения погрешности установки частоты основных импульсов: а - в диапазоне I кГц - 220 ?4Гц;

ь - в .диапазоне 220-500 МГц; I - кабель соединительный КАБ 2;

  • 2 - кабель соединительный КАБ I (комплект генератора Г5-78);

  • 3 - аттенюатор Д2-32-20 дБ (комплект генератора Г5-78); I - прибор

Измерения в диапазоне частот 120-500 МГц производят осциллографом СГ-91/4 по схеме рис. 8 методом двойного изображения. Перед проведением измерений осциллограф должен быть откалиброван с помощью генератора Г4-76А, калибруют развертки 500 пс/дел -2 ис/дел. Ручкой w 'Sr *' фронт импульса подвижного изображения совмещают с фронтом соседнего импульса неподвижного изображения. Результат измерений, соответствующий длительности периода измеряемого сигнала, считают в нижней части ЭЛТ. .

При проверке частоты в калиброванной точке "220 МГц" период должен составлять 4, 13-5,05 нс. При проверке максимального значения частоты в поддиапазоне 100-220 Мй( период не более 4 нс, в поддиапазоне 220-500 №ц не белее 1,95 нс..

При проверке максшальной частоты в режиме регулирования фронта, среза максимальный период должен быть не более 3,3 нс, при этом ручкой ''ДЛИТЕЛЬНОСТЬ" выставляют максимально возможную амплитуду жпульса.

Результаты считаются удовлетворительными, если погрешность установки частоты основных импульсов в каждом поддиапазоне в калиброванной точке не превышает +10 % и временная нестабильность частоты основных импульсов не превышает 2 %.

  • 12.4.4. Определение погрешности установки длительности основных импульсов в калиброванных точках и коэффициента перекры-

тия по длительности производится осциллографом CI-9I/4 для длительностей I нс - I мкс и электронно-счетным частотомером 43-54 для длительностей 1-500 мкс.

Схему соединений КИА для определения длительности импульсов от I нс до I мкс см. на рис. 8.

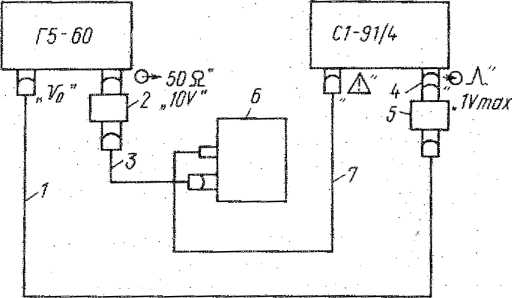

Осциллограф должен быть предварительно откалиброван. Калибруется коэффициент развертки 0,5 нс/деленив с помощью генератора сигналов Г4-76А.

Измерения производятся на иаядом из поддиапазонов на частотах согласно табл. II (ручка плавной регулировки в фиксированном и крайнем правом положениях).

Таблица II

Поддиапазон, нс

Установленная частота

Примечание

1-3

I кГц; 100 , 500 Мйх

При частоте

3-10

I кГц; 30 МГц

500 МГц лроверя-

10-30

I кГц; IQМГц

ется длительность

30-100

I кГц; 3 МЩ

основных импульсов

100-300

I кГц; I МГц

I нс

300-1000

I кГц; 300 кГц

Date of print 11 -05-2021-09/30/45

Измерения производятся дая обеих полярностей импульсов: (+Н0РМ) и (-НОРМ) при амплитуде импульсов 5 В.

Схема соединений КИА для определения длительности основного импульса и погрешности его установки в диапазоне длительностей 1-500 мкс приведена на рис. 10. Измерения производятся на частоте I кЙД в поддиапазонах 1-3, .3-10, 10-30, 30-100, 100-300, 300-500 мкс в калиброванных точках и при максимальной длительности в поддиапазоне.

Положение ручек электронно-счетного частотомера 43-54 следующее:

РОД РАБОТЫ .                    - .ИНТЕРВАЛ В-Г;

тумблер СОВМ.РАЗД.             - СОВМ.

Рис. 10. Схема соединений КИА для определения длительности и погрешности установки длительности основных импульсов: I - кабель соединительный КАЕ 2; I - прибор

. тумблер "10 кй - 50 fl *      - "50 fl

аттенюатор входа Г - "3";

тумблер " J” В “L " - " J” " тумблер "J Г       " z ’’

Измерения производятся в каждом поддиапазоне при положении переключателя ФРОНТ, СРЕЗ "0,5 ns " при крайнем левом положении плавного регулятора (калиброванная точка) и при крайнем правом положении плавного регулятора (максимальное значение). При измерениях необходимо, чтобы длительность импульса была меньше или равна половине периода повторения (скважность должна быть 2 и более).

Измерения проводятся при отрицательной полярности основных импульсов.

Результаты считаются удовлетворительными, если погрешность установки длительности в калиброванных течках 3, 10, 30, ТОО, 300 нс, 1,3, 10, 30, ТОО, 300 мкс не превышает + (0,1 т +0,5 нс), в калиброванной точке I нс не превышает +(0,1 т + I нс), а максимальные значения длительности в поддиапазонах не менее указанных в табл. 9.

  • 12.4.5. Определение минимальной длительности фронта и среза основных импульсов производится осциллографом CI-9I/4 по схеме рис. 8.

Измерения длительности фронта и среза основных импульсов производят на частотах и длительностях в соответствии с табл. 12.

Таблица 12

Частота

Длительность импульса, нс

I кГц, 1,3 МГц

I, 3, ТО, ЗС, 100

10 МГц

I, 3, 10, .30

30 МГЦ

I, 3, 10

100 LfTu.

1,3

300 МГц

I

Измерения производятся при амплитуде импульсов 5 В, отрицательной (-НОРМ) и положительной (+ ЙОРМ) полярности. Измерения длительности фронта и среза производятся в следующей последовательности:

- установите органы управления в исходные состояния, указанные в табл. 13.

Date of print 11 -05-2021 -09/30/45

Таблица 13

Органы управления и регулирования

■ Обозначение

Исходное поло

жение

Переключатель

Для блока Я4С-100

I—XI, П; I и П

I и П

режимов

П —*■ У I + п

Переключатель

" .   Л~\     «

Отжат

измерения

Переключатели

mV /ДЕЛ I

"100"

коэффициентов

mV /ДЕЛ П

"100"

отклонения каналов

I и Л

Переключатели

ОГЛАХ .1

Отпущен

сглаживания

ОГЛАХ П

Отпущен

Переключатели

ИНВЕРТ П

Отпущен

инвертора

Ручки

Крайнее правое

Ручки

” 1 ”

Среднее

Ручки

КОМПЕНС

Среднее

Переключатель

Для блока H4C-I0I

ОСН. РАСТЯЖ

РАСТЯЖ

Переключатель

•и       «

±

Переключатель

"50 Q

" 50 fi ”

Переключатель

СВЧ

ДИАПАЗОН

!Т Г          м

1 P-S

Переключатель

ВРЕМЯ/ДЕЛ

" 10 юа "

Ручка

УРОВШЬ

Среднее

Ручка

СТАВ

Крайнее правое

Переключатель

ода, норм, руч, впил

НОРМ

Кнопка

готов

Не нажата

Ручка

ЗАДЕРЖКА

Среднее

Ручка

«    __-и

Среднее

Ручка

СКАН

Коайнее правое

Ручка

’* 2Л ’

Отпущена

Режим работы

Осциллограф CI-9I/4

И >  * ♦ • F       >“** —“■у П

Нажата кнопка а

Режим £ЖХР

□ , q-p , □

Нажата кнопка

Ручка освещения

В среднее поло-

Ручка яркости

жейие

В среднее поло-

женив

Продолжение табл. 13

Органы управления и регулирования

Обозначение

Исходное поло

жение

Ручки астигматизма

® И

В положение, обеспечивающее необходимую четкость изображения

Ручка яркости

ЗНАКИ ■*'  & ”

В среднее положе-

знаков

ние

Ручками УРОВЕНЬ и СТАВ добейтесь устойчивого изображений сигнала, ручкой ЗАДЕРЖКА отрегулируйте положение сигнала таким образом, чтобы начальная точка измеряемого временного интервала совпадала с вертикальной линией шкалы. Для выбора необходимого участка исследуемого сигнала в режиме растяжки используйте основной режим работы.

Переключатель ВРЕЖ/ДЕЛ установите в положение, при котором подсвеченная зона развертки была совмещена с исследуемой частью сигнала.

Установите размер изображения сингала по вертикали равняй 6 большим делениям шкалы. Ручкой ” Xs " установите второе изображение сигнала так, чтобы точка пересечения первого сигнала с уровнем 0,1 амплитуды лежала на одной вертикальной оси с точкой пересечения второго изображения сигнала с уровнем 0,9 амплитуды. Результат измерений считайте в нижней части экрана ЭЛТ.

Определение основной погрешности установки длительности фронта и среза основных импульсов в калиброванных точках производится осциллографом CI-9I/4.

Схема соединений дж проверки длительности фронта и среза основных импульсов в диапазоне от I нс до 5 мкс приведена на рис, 8, а для проверки длительности в диапазоне от 5 до 500 мкс -на рис. II.

Измерения производятся на частотах й длительности в соответствии с табл, 14.

Измерения производятся между уровнями 0,1 и 0,9 амплитуды основных импульсов.

Измерения производятся при амплитуде основных импульсов 5 В отрицательной нормальной (-НОРМ) и положительной нормальной (+ НОРМ) полярностях.

Cl-108

fw

Г 50%  |

Г’5№С

rwl

1.2V"

5Vmax ”

JIW7

-1 ЗУмах ‘

ЗУтах’

/1

'I------------------------------

3 [

Г t

2

ClJHXp.

50%

JV/nax'

Рис. II. Схема соединений КИА. для проверки длительности фронта и среза основных импульсов в диапазоне 5-50 мкс: I - кабель соединительный КАБ 2 (комплект генератора Г5-78); 2 - кабель соединительный КАБ .3 (комплект генератора Г5-78); 3 - аттенюатор Д2-32-20 дБ (комплект генератора Г5-78); 4 - кабель сое дательный КАБ I (комплект генератора Г5-78); .1 - прибор

Date of print 11 -05-2021-09/30/45

При измерении погрешности установки длительности фронта и среза основных импульсов в калиброванных точках необходимо ручки плавной регулировки прибора ФРИТТ ПЛАВНО и СРЕЗ ПЛАВНО установить в крайнее левое положение.

Измерения производятся аа частотах и длительностях в соответствии с табл. 14.

Результаты считаются удовлетворительными, если минимальная длительность фронта, среза не превышает 0,5 нс, погрешность установки длительности фронта, среза в калиброванных точках не превышает +(0,2 Тф +0,2 но), + (0,2 тОр+0,2 нс) соответственно и максимальные значения фронта, среза в конце кавдого диапазона не менее указанных в.табл. 9.

  • 12.4.6. Определение параметров искажений (выбросов на вершине импульса и в паузе между импульсами^ неравномерности вершины импульса, исходного, уровня в паузе) производят осциллографом 0I-9I/4. Схема соединения КИА приведена на рис. 8.

Характерная форма импульсов и пример определения выбросов и неравномерностей приведен на рис. 13.

. Измерения выбросов до (за) фронта, неравномерности вершины импульса производят на частотах и длительностях в соответствии с табл. 12, кроме длительностях I и 3 нс.

Измерения выбросов до (за) среза и неравномерности основания импульса производят в соответствии с табл. 12 и длительностях до 100 нс, кроме длительностей I и 3 нс.

Изменения производят при отрицательной (- НОРМ) и положительной (+ НОРМ) полярности. Измерения производятся при установке

Таблица 14

i

со

о ж

8

ю

ю

о

ж

ю

ю

о

СО о ж

о

ю

со

о

ж

о

СО

to

о

ж

со

ж

00

о

J—i

ю

СО • о

Ж

CD

Xf*

о

ж

со

о ж

1

о

ж

со

ж

500

О о <-£>

со

о

ж

*

со

. о о ж

со о ж

ж.

OS

о

СО

8

СЬ

■ СО

о

ж

ж

О '

О

. ю

ж

ю

-Ю f>

С.О

о

со

хр о ж

ж

8

ж

Ж

f

СО

id

о

■ ж

ж

со

ж

S 2

•о

1 й

&

i а

М С2 Ф ° Ф S So© JS й? £’

Л о &* ш о

S <3 в« р §

§ § S о а й О £>8 ь .и § 1 и

g а g 8 О Ш £ g

й

о

о   о

■И К И

R <й • ® В <й

5 и w я а а РЧ о О

Рис. 12. Характерная форма основного импульса: .

И-И - исходный уровень при наличии базового смещения (Е^); 0-0 - уровень основания; I-I - аппроксимирующая линия основания при наличии наклона основания; 2-2 - аппроксимирующая линия вершины при наличии наклона вершины; 3-3 - уровень вершины, определяемый как средний между максвдальным (Amex ) и минимальным (А та<п ) значением сигнала на вершине;

А п1ех - амплитуда импульса при наличии наклона вершины;

А - амплитуда импульса при отсутствии наклона вершины; т - длительность импульса; тф ~ длительность фронта импульса; т Ор - длительность среза импульса; t у - время установления; t в - время восстановления; - выбросы до фронта импульса; - выбросы за фронтом импульса; Яд - выбросы до среза импульса; а Ср - выбросы за срезом импульса; &g - неравномерность вершины импульса; авн - наклон вершины; а0 - неравномерность основания; а . - наклон основания; Т - период им-

«ills СОВ

переключателя ФРОНТ, СРЕЗ в положения "0,5 пз " и "I ns ”. В последнем случае ручки плавной регулировки длительности фронта и среза должны находиться в крайнем левом (фиксированном). положении.

Измерения выбросов и неравномерности производятся в следующей последовательности.

Органы управления осциллографом устанавливаются в соответствие е положениями, указанными в табл. 12, при этом необходимо, чтобы блок работал в одноканальяом режиме. Режим измерения включается нажатием кнопки *      ". Ручку "О J " переведите в

крайнее верхнее положение. При этом на экране ЭЛТ осциллографа возникает второе изображение исследуемого сигнала, которое иден-

тично первому и перемещается вниз. Для измерения выброса и (или) неравномерности необходимо совместить максимальное значение выброса (неравномерности) подвижного изображения с вершиной (паузой) неподвижного. Дда более точного совмещения двух линий можно воспользоваться ручкой ” О *¥ " блока стробоскопической развертки Я4С-1О1.

Результат измерений Ав (н) отсчитывайте в нижней половине экрана. Затем таким же образом смещения измерьте всю величину амплитуда исследуемого сигнала А.

Величину выброса и неравномерности рассчитайте по формуле:

ав (и) =             .100   . (2)

А

Результаты считаются удовлетворительными, если значения выбросов на вершине импульса и в паузе между. импульсами не превышают +10$, а неравномерность вершины импульса и исходного уровня не превышает +5 %.

  • 12.4.7. Определение основной, погрешности установки временного сдвига (задержки) основного импульса относительно синхроимпульса в калиброванных точках и максимальных. значений временного сдвига .в диапазоне I нс-I мкс производится осциллографом CI-9I/4, а в диапазоне 1-500 мкс - электронно-счетным частотомером 43-54.

Схема соединений КИА для определения погрешности установки временного сдвига основного импульса относительно синхроимпульса и максимальных значений временного сдвига в поддиапазонах приведена на рис. 13 и 15.

В диапазоне I нс - I мкс измерения, проводятся в следующем порядке:

переключатель ЗАПУСК прибора установить в положение

ВИВШИ т_г

переключатель ЗАПУСК генератора импульсов Г5-78 установить в положение ВНУТР;

частоту генератора импульсов Г5-78 установить в соответствии с табл. II, кроме частоты 500 МГц;.

полярность выходных импульсов генератора импульсов Г5-78 установить отрицательную нормальную.

Измерения производятся на поддиапазонах 1-3, 3-10, 10-30, 30-100, 100-300, 300-1000 нс при положениях плавного регулятора в фиксированной точке и крайнем правом положении.

Форма и взаимное расположение импульса и синхроимпульса на экране осциллографа CI-9I/4 при определении погрешности установки временного сдвига определяется в соответствии с рис. 14.

Date of print 11-05-2021-09/30/45

Рис. 13. Схема соединений для проверки .временного сдвига (задержки) основного шпульса относительно синхроимпульса в диапазоне I нс - I мкс: I - кабель соединительный КАБ 3 (комплект генератора Г5-78); 2, 3 - кабель соединительный КАБ 2 (комплект ге-      ?

нератора Т5-78); 4 - кабель соединительный КАБ I (комплект генератора Г5-78); 5 - аттенюатор 20 дБ (комплект осциллографа 01-91/4); 6 - аттенюатор 10 дБ (комплект осциллографа CI-9I/4);

7 - смеситель (комплект : осциллографа CI-9I/4); 8 - кабель сое- 1 даяительннй (комплект осциллографа CI-9I/4); 9 - аттенюатор 6 дБ ; (комплект осциллографа OI-9I/4); 10 - переход коаксиальный         j

Э2-Г14/4 (комплект осциллографа CI-9I/4);                           (

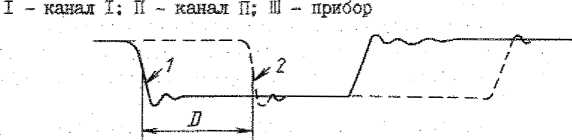

Рис. 14. Форма и взаимное расположение основного импульса и синхроимпульса на экране осциллографа €1-91/4 при определении погрешности установки временного сдвига: I - синхроимпульс;

2 - основной импульс; D - временной сдвиг мевду основным шпуль сом и синхроимпульсом

Рис. 15. Схема соединений КИА для определения погрешности установки временного сдвига (задержки) основного импульса относительно синхроимпульса (1—500 мкс):1 — кабель соединительный КАБ 2;

2 - кабель соединительный КАБ 3; I - прибор

В.диапазоне 1-500 мкс измерения проводятся в следующем порядке: переключатель ЗАПУСК прибора устанавливается в положение ВНУТР, частота основных импульсов прибора - I кГц, длительность основных импульсов 0,3 мкс, полярность отрицательная нормальная, амплитуда З В;

положение ручек электронно-счетного частотомера 43-54 следующее:

тумблер ВХОД В - ” 1

тумблер ВХОД Г - " Т_

тумблер СОВМРАЗД - РАЗД;

аттенюатор канала В - "3я;

аттенюатор канала Г - "10”;

тумблер ”10 кй-50£1”~ "50 Я ".

Для уверенного запуска пользоваться ручками УРОВЕНЬ электронно-счетного частотомера 43-54, вращая их по направлению к надписям " - IVе. ...

Измерения проводятся при отрицательной нормальной полярности основных импульсов.

Результаты считаются удовлетворительней, если погрешность установки.временного сдвига не превышает+.(0,1 Д +1 нс), а максимальные значения временного сдвига в поддиапазонах не менее указанных в табл. 9.

. 12.4.8. Определение основной погрешности установки амплитуда основных импульсов s калиброванной точке 5 В производится на частотах и длительностях импульсов согласно табл. 15 осциллографом CI-91/4 для импульсов (+НОРМ) и (-НОРИ), а во всех остальных калиброванных точках производится для импульсов (+НОРМ) и (-НОРМ) длительностью 100 нс на частоте I МГц.

Осциллограф OI-9I/4 должен быть откалиброван по амплитуде с помощью генератора Г5-60, согласно рис. 16.

Таблица 15

Частота

Длительность импульса, нс

Длительность фронта среза, нс

3QO кГц

г.тоа

0,5; 50 .

100 МГц

3

.  0,5

200 МГц

I

0,5

Схему соединений КИА для определения амплитуда основных импульсов и погрешности ее установки в калиброванных точках см. на рис. 8.

- Делитель напряжения, обозначенный " } у'| ", устанавливается поочередно во все фиксированные положения.

Рис. 16. Схема для калибровки осциллографа по амплитуде: I -. кабель соединительный КАБ 2 (комплект генератора Г5-78); 2 -аттенюатор Д2-32-20 дБ (комплект генератора Г5-78); 3 - кабель соединительный КАБ I (комплект генератора Г5-78); 4 - переход коаксиальный 32-114 (комплект осциллографа CI-9I/4); 5 - .аттенюатор 6 дБ (комплект осциллографа CI-9I/4); 6 - смеситель (комплект осциллографа CI-9I/4); 7 - кабель соединительный (комплект осциллографа CI-9I/4)

Date of print 11 -05-2021-09/30/45

Делитель напряжения, ’обозначенный "[ w) ", устанавливает-ся в положение ”0".

В диапазоне длительностей от I до 3 нс измерение та амплитуды производить между основанием и уровнем вершины, определенна путем увеличения длительности импульса до 3 нс.

Определение погрешности установки амплитуда основных импульсов при ее дополнительной регулировке осуществляется осциллографом CI-9I/4. Схему соединений для определения дополнительной регулировки амплитуда импульсов в каждом поддиапазоне см. на рис. 8.

Измерения производятся в следующем порядке: полярность импульса •• НОРМ;

основной делитель напряжения амплитуда, обозначенный ” ▼ ", устанавливается в положение ” 5", а дополнительный делитель напряжения,* обозначенный " ▼ ж ", - в положение "О”;

устанавливается временной сдвиг 300 нс и ручкой ШЕАВНО импульс выводится на середину экрана;

отключается базовое смещение (ручка регулирования базового смещения устанавливается в положение к СЕБЕ);

переключатель коэффициента отклонения осциллографа CI-9I/4 устанавливается в положение "100 mV /ДЕЛ”, переключатель коэффициента развертки устанавливается в положение "50";

производится измерение величины амплитуды основного импульса Ао;

дополнительный делитель напряжения устанавливается в положение "12,5" в секторе1, обозначенном            •

производится измерение величины амплитуды основного импульса Ар

дополнительный делитель напряжения устанавливается в положение "12,5" в секторе, обозначенном " <1 %я;

производится измерение величины амплитуды основного импульса .

величина дополнительного регулирования К амплитуды определяется по формуле (3):

К= —I^L.L.^.21— ■ ио %     (3)

А о

Измерение дискретности между промежуточными точками дополнительного диапазона производится в следующей последовательности: органы управления частотой, длительностью, временным сдвигам генератора устанавливаются в положения, указанные выше: переключатель коэффициента отклонения осциллографа CI-9I/4 устанавливается в положение "200 mV /ДЕЛ", переключатель коэффициента развертки устанавливается в положение "50я;

ручкой коэффициента отклонения осциллографа CI-9I/4

" mV /ДЕЛ ПЛАЙЮ" устанавливается видимая часть импульса на 5 делений шкалы осциллографа по оси у ;

ручка коэффициента отклонения осциллографа CI-9I/4 " mv/ДЕЛ ДИСКРЕНЮ" устанавливается в положение ”10”;

ручками КОМПЕНСАЦИЯ осциллографа CI-9I/4 вершина импульса выводится на середину экрана;

. ручка дополнительного делителя амплитуды устанавливается последовательно в положения "2,5", "5", ”7,5", "10", "12,5” сектора, обозначенного ". <

после каждой последующей установки ручкой КОМПЕНСАЦИЯ вершина импульса устанавливается в середину экрана;

в каждом положении амплитуда должна уменьшаться не более чем на 3 деления шкалы осциллографа по оси У ;

аналогичные операции выполняются для дополнительного делителя, устанавливаемого в положения ”2,5", "5", *7,5", ”10" и "12,5" сектора, обозначенного

в каждом положении амплитуда должна увеличиваться не более чем на 3 деления шкалы осциллографа по оси У .

. Проверка нестабильности амплитуда производится для импульсов амплитудой 5 В, длительностью 3 нс частотой 100 А£Гц методом

й}микеняи при помощи генератора. Г5-60 и осциллографа CI-9I/4 йо схемам соединений,приведенным на рис. 8 и 16. Осциллограф должен быть включен за 2 ч до начала измерений.

Результата считаются удовлетворительными, если погрет- . ность установки амплитуды основных импульсов не превышает +(О,1А+О,Т В), обеспечивается дополнительная регулировка амплитуда основных импульсов в каждой калиброванной точке на +12,5 % ступенями по 2,5 % и нестабильность амплитуда основных импульсов не превышает 1%.

  • 12.5. Оформление результатов поверки              '

  • 12.5.1. Положительные результаты поверки оформите записью в формуляре, заверяя подписью поверителя и оттиском доверительного клейма.

  • 12.5.2. Приборы, имеющий отрицательные результаты поверки,

в обращение не допускаются. В документах по оформлению результатов поверки сделайте отметку о непригодности прибора с обязательным погашением доверительного клейма.

  • 13. ПРАВИЛА ХРАНЕНИЯ

    • 13.I. Срок хранения прибора:

а) в отапливаемом хранилище 10 лет при:

  • - температуре воздуха от 278 до 313 К (от +5 до +40 °C);

  • - относительной влажности воздуха при температуре 298 К . (+25 °C) не более 80 %;

б) в неотапливаемом хранилище 5 лет при:

  • - температуре воздуха от 218 до 313 К ( от -55 до +40 °C);

  • - относительной влажности воздуха при температуре 298 К

(+25 °C) не боле.е 98                                  ■

. При храпении прибора в неотапливаемом хранилище расконсервацию производите перед началом применения прибора; в .хранилище не должно быть пыли, паров кислот, щелочей и газов, вызывающих коррозию.

Недопустимо хранение неупакованных приборов, установленных друг на друга. .

  • 13.2. Прибор, прибывший к потребителю и предназначенный для эксплуатации ранее 12 месяцев со дня поступления, расконсервируйте, сделайте об этом отметку в разделе 5 формуляра и храните на стеллаже в отапливаем™ хранилище.

Допускается хранение прибора в упаковке.

  • 13.3. Прибор, прибывший для длительного хранения (продолжительностью более 12 месяцев), храните освобожденным от транспортной тары в законсервированном состоянии.

Не реже одного раза в год необходшо произвести переконсервацию, заменив антикоррозионную бумагу, комплект ЗИП прибора можно хранить законсервированным до момента применения.

  • 13.4. Если прибор, уже находившийся в эксплуатации,

длительное время не будет эксплуатироваться в рабочих условиях, рекомендуется произвести его консервацию. Производите консервацию прибора в специально оборудованном помещении при температуре воздуха 293+5 К (+20+5 °C) и относительной влажности не более 70                                                                       '

Температура прибора должна совпадать с температурой помещения или быть несколько вше.

Протрите наружные поверхности прибора, ЗИП, укладочного ящика хлопчатобумажными салфетками, смоченными органическим растворителем (бензин авиационный ГОСТ.IQI2-72, бензин-растворитель резины промышленный ГОСТ 443-76,бензин-растворитель, применяемый в лакокрасочной промышленности ГОСТ 3134-78, трихлорэтилен технический ГОСТ 9976-33 /затем - сухой, хлопчатобумажной салфеткой.

Сделайте отметку о консервации в разделе .5 формуляра.

  • 13.5. Соблюдайте следующие правила безопасности при работе с антикоррозионной бумагой:

  • - нельзя использовать бумагу для заворачивания продуктов или предметов личного обихода;

  • - необходимо убрать или сжечь остатки бумаги;

  • - вымыть тщательно руки с шлем.

  • 14. ТРАНСПОРТИРОВАНИЕ

  • I4.I. Тара, упаковка, маркирование упаковки

  • 14.1.1. Прибор упакован следующим образом:

прибор помещен в укладочный ящик с амортизирующими прокладками;

ЗИП, брошюры технического описания и формуляра помещены в укладочный ящик, который снабжен переносной ручкой и замками, позволяющими закрывать и пломбировать его.

На правой стенке и крышке ящика нанесена надпись о принадлежности ЗИП (условное обозначение прибора). На крышке ящика также нанесен заводской номер.

  • 14.1.2. Прибор в укладочном ящике и укладочный ящик с ЗИП помещены в транспортный ящик. Пространство между дном, стенками и крышкой транспортного ящика, наружными стенками укладочного ящика и ящика с ЗИП заполнено до уплотнения амортизирующим материалом.

65

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
