РАЗРАБОТАНЫ НПО «ВНИИМ им. Д. И. Менделеева» ИСПОЛНИТЕЛЬ Каган А. М.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ сектором законодательной метрологии НПО «ВНИИМ им. Д. И. Менделеева»

УТВЕРЖДЕНЫ НПО «ВНИИМ им

■ Дв

И. Менделеева» 27 мая 1987 г.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГСИ. Кольца образцовые 4-го разряда для нутромеров с ценой деления 0,001 и 0,002 мм.

Методика поверки

МИ 82—87

Взамен МИ 82—78

Введены в действие с 01.01.89

Настоящие методические указания распространяются на образцовые кольца 4-го разряда, выпускаемые по ТУ 2—034—45—78, предназначенные для поверки нутромеров с ценой деления 0,001 и 0,002 мм по ГОСТ 9244—75 и устанавливают методику их первичной и периодической поверок.

I. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице.

Наименование операции

Номер пункта

Средства поверки и их нормативнотехнические характеристики

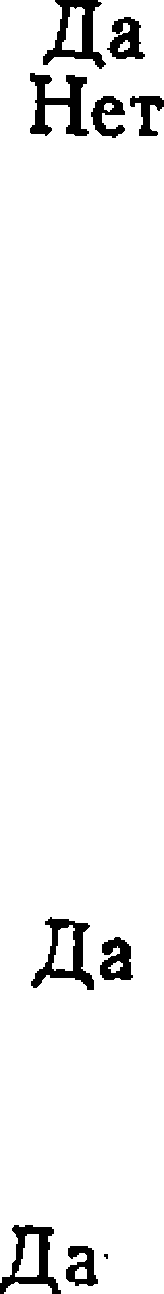

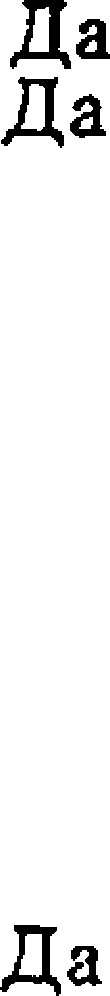

О бяз ател ьпость проведения опера ции при 1поверке

первич-

периодиче-

ной

ОКОЙ

Внешний осмотр        ЗЛ

Проверка шерохова- 3.2 тости поверхностей

Определение    откло-   3.3

нений от круглости измерительной     поверх

ности

Измерение   диаметра   3*4

отверстия

Профилограф-профилометр по ГОСТ 19300—86 или образцы шероховатости поверхности по ГОСТ 9378—75 с параметром шероховатости по ГОСТ 2789—73 Ra=0,04 мкм;

Ra==0,08 мкм;

Ra=0,35 мкм;

Ra=l,25 мкм;

Кругломер класса 2 по ГОСТ 17353-80

Горизонтальный паратор ИЗА-8

ком-

© Издательство стандартов, 1988

I

  • 1.2. Допускается применять другие, вновь разработанные или находящиеся в применении средства измерений, прошедшие метрологическую аттестацию в органах государственной метрологической службы и по точности соответствующие требованиям настоящих методических указаний.

  • 2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 2.1. При проведении поверки образцовых колец должны быть соблюдены следующие условия: температура воздуха в помещении (20±1)°С; изменение температуры воздуха в течение 1 ч, не более ОД’С; относительная влажность при температуре 20°С не более 80 %.

    • 2.2. Перед проведением поверки промывают поверяемое кольцо, образцовые' меры и приводят в рабочее состояние средства поверки методами, указанными в технической документации (далее ТД) на них.

    • 2.3. Перед измерением должно быть выдержано i -4 ч, а средства поверки не менее 24 ч.

      диаметра поверяемого кольца оно условиях, указанных в п. 2.1, не менее

  • 3. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 3.1. При внешнем осмотре должно быть установлено соответствие кольца следующим требованиям: на наружных поверхностях не должно быть повреждений, забоин, следов коррозии, влияющих на эксплуатационные свойства, а на измерительных поверхностях— следов износа.

Маркировка должна содержать: знак предприятия-изготовителя; порядковый номер по системе предприятия-изготовителя; номинальный размер кольца; риски, указывающие направление, в котором измеряют диаметр отверстия кольца.

  • 3.2. Проверка шероховатости поверхностей

    • 3.2.1. Шероховатость поверхностей кольца проверяют сравнением с образцами шероховатости, наблюдая сравниваемые поверхности под одним и тем же углом. В спорных случаях шероховатость поверхности определяют на профилографе или профилометре по методике, приведенной в ТД указанных приборов.

Параметр шероховатости Ra по ГОСТ 2789—73 должен быть: для измерительных поверхностей колец до 50 мм^0,04 мкм; измерительных поверхностей колец свыше 50 мм^0,08 мкм; торцевых поверхностей ^1,25 мкм; для базовой торцевой верхности колец до 50 мм0,32 мкм.

  • 3.3. Определение отклонения от круглости измерительной верхности

    для для по-

    по-

    • 3.3.1. Отклонение от круглости измерительной поверхности кольца определяют на кругломере в трех сечениях: в среднем по высоте кольца и в двух крайних, отстоящих от торцев на расстоянии 1/5 высоты кольца. На стол кругломера кольцо устанав-

ливают базовой торцевой поверхностью и проводят измерения по методике, приведенной в ТД. Отклонение от круглости измерительной поверхности кольца определяют около рисок в зоне: ±3 мм для колец от 10 до 18 мм; ±5 мм для колец свыше 18 до 50 мм; ±7 мм для колец свыше 50 до 100 мм; ±10 мм для колец свыше 100 мм.

Отклонение от круглости в каждом сечении не должно быть более 0,001 мм.

  • 3.4. Измерение диаметра отверстия

    • 3.4.1. Диаметр отверстия кольца измеряют на горизонтальном компараторе ИЗА-8. При первичной поверке измеряют диаметр в направлении, указанном на кольце, в трех сечениях: в среднем по высоте кольца и в двух крайних, отстоящих от торцев на расстоянии 1/5 высоты кольца. При периодической поверке диаметр кольца измеряют только в среднем сечении.

Диаметр кольца в среднем сечении измеряют не менее двух раз. Разность результатов измерений не должна превышать (0,3-{-ЗД) мкм, где L — номинальный диаметр кольца в метрах. Среднее арифметическое результатов измерений диаметров кольца в среднем сечении принимают за действительный диаметр кольца. Разность диаметров кольца в трех сечениях не должна превышать 0,001 мм.

ДА

Отклонение диаметра отверстия кольца от номинального значения должно быть в пределах: +0,003 мм для колец диаметром до 50 мм; ±0,005 мм для

колец диаметром свыше 50 мм.

РЕЗУЛЬТАТОВ ПОВЕРКИ

соответствующие требованиям на-: к приме-ыдают свидетельство о государственной (ведом-

  • 4. ОФОРМЛЕНИЕ

    • 4.1. Образцовые кольца, стоящих методических указаний признаются годными нению и на них ственной) поверке, в которое заносят действительный диаметр кольца, измеренный в среднем сечении в направлении, указанном на кольце. При первичной поверке результаты записывают в паспорт.

    • 4.2. Образцовые кольца, не соответствующие требованиям настоящих методических указаний, к применению не допускают, на них выдают извещение о непригодности с указанием причин.
