Руководство по эксплуатации «Магазин индуктивности P567» (Код не указан!)

Министерство приборостроения, средств автоматизации и систем управления СССР

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• 1.1. Магазин индуктивности Р567 типа МИСП измерительный применяется в качестве переменной меры индуктивности и предназначен для работы в измерительных схемах переменного тока частоты от 20 до 10000 Гц.

• 1.2. Магазины выпускаются в двух исполнениях:

Р567 - для эксплуатации в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от +10 до +35°С и относительной влажности до 8 0% (при температуре +30°С);

Р567Т - тропическое исполнение, для эксплуатации в закрытых помещениях в условиях сухого и влажного тропического климата при температуре окружающего воздуха от +10 до +45 С и относительной влажности до 80% (при температуре +27°С).

• 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 2.1. Класс точности 0,2 по ГОСТ 10770-64.

  • 2.2. Предел изменения индуктивности - от начальной до 111,1 мГ.

  • 2.3. Нормальная область частот для старшей декады (10-100 мГ) от 20 до 2500 Гц, для остальных декад — от 20 до 5000 Гц.

Верхняя частота расширенной области для всех декад, кроме старшей - 10000 Гц.

• 2.4. Основная погрешность магазина (5 ) в процентах от номинального значения включенной индуктивности Не превышает значения, определенного по формуле:

8 - + 0,2 ( 1 + ) , (1)

где Д “ значение включенной индуктивности в мГ, при соблюдении следующих условий:

а) температура окружающего воздуха 20 +, 5°С;

б) частота - любая из нормальной области частот;

в) значение тока, протекающего по обмотке, не более номинального;

г) начальная индуктивность исключена из результатов измерения;

д) включена только поверяемая декада, остальные -в положении 'ВЫКЛ.';

е) зажим экрана эквипотенциален одному нз зажимов электрической цепи;

ж) внешние магнитные поля практически отсутствуют.

• 2.5. Изменение показаний магазина, вызванное измене-нением частоты от границы нормальной области до любого значения в расширенной области не более значения основной погрешности.

• 2.6. Дополнительная погрешность, обусловленная вза-. имным влиянием между включенными смежными декадами, не превышает 0,3 величины основной погрешности.

• 2.7. Начальная индуктивность магазина при подключении к зажимам '1* - *2* - не более 2 мкГ; к зажимам *1' - *3* - но более 60 мкГ; к зажимам ^г1* - *4* - не более 3 мкГ.

• 2.8. Изменение начальной индуктивности не превышает

+ 0,33 мкГ при изменении:

а) температуры окружающего воздуха от +20 до +10 или +35°С;

б) частоты от границы нормальной области до любой в расширенной области частот.

• 2.9. Номинальный рабочий ток, протекающий через обмотки магазина - 0,2 А, максимальный - 0,25А.

• 2.10. Максимальное напряжение, подводимое к обмоткам магазина, не превышает 250В.

• 2.11. Емкость между перемкнутыми изолированными электрическими цепями магазина и экраном не превышает 200 пФ.

• 2.12. Изменение погрешности по индуктивности под влиянием внешнего магнитного поля частотой, равной любой из рабочего диапазона частот, и напряженностью

4000 . .                         .

— А/м, но не более 8 А/м, не превышает удвоенного значения основной погрешности.

• 2.13. Сопротивление постоянному току всех полностью включенных декад магазина не более 32 Ом при подключении к зажимам *1* - *2* и *1* - "З^ж и не более 82 Ом -при подключении к зажимам *1* - *4*. Значение сопротивления при температуре +20 С остается постоянным с точностью +. 1%.

• 2.14. Изменение погрешности магазина при изменении температуры окружающего воздуха от +10 до +35 С не превышает половины основной погрешности па каждые ЮС.

• 2.15. Установившееся превышение температуры перегрева обмоток магазина при прохождении по ним максимального тока не превышает +25 С. Установившееся превышение температуры negerpeea обмоток замещающих сопротивлений не более +50 С,.

• 2.18. Добротность магазина при максимальном наборе индуктивности на максимальной частоте не менее 30

(компенсация начальной индуктивности не включена). Величина добротности (G ) определяется по следующей форму

(2),

где ц) - угловая частота;

[. - набор на магазине, Г;

$ - сопротивление магазина постоянному току при наборе на нем индуктивности L> , Ом.

• 2.17. Сопротивление токопроводящего слоя экрана, измеренное на постоянном токе между двумя любыми точками поверхности слоя на расстоянии не менее 20 мм, - от 50 до 6000 Ом.

• 2.18. Сопротивление изоляции между токоведущими частями схемы и экраном не менее ЮОМОм.

• 2.19. Измерительная цепь магазина изолирована от корпуса и испытана напряжением 2кВ.

• 2.20. Габаритные размеры магазина с крышкой:

405 х 315 х 235 мм.

• 2.21. Масса магазина не более 11 кг.

• 2.22. Нижнее значение вероятности безотказной работы магазина за время испытаний 500ч не менее 0,94 при доверительной вероятности Р*"0,8. Магазин относится к восстанавливаемым (В) изделиям с экспоненциальным законом распределения времени безотказной работы по ГОСТ 13215-67,

• 3. КОМПЛЕКТНОСТЬ

• 3,1. Вместе с каждым магазином индуктивности Р567

«оставляются:

крышка магазина . ......... техническое описание и инструкция по эксплуатации ..... ..... паспорт ...............

• 4. УСТРОЙСТВО И РАБОТА

  • 4.1. Магазин индуктивности состоит из четырех декад, укрепленных на внутренней стороне панели из изоляционного материала, и помещенных в деревянный корпус. Внутренняя сторона панели, а также внутренние поверхности корпуса покрыты токопроводящим слоем, который служит экраном магазина.



  • 4.2. На лицевой стороне панели магазина расположен^ ручки декадных переключателей и вариометра с отсчетными устройствами, а также зажимы для подключения магазина во внешнюю цепь при компенсации начальной индуктивности (*1* - "4^Г), без компенсации начальной индуктивности (*1* - ^г3'), при отключенном вариометре ( *1* - '2") и зажим * JL, * (см, схему).

  • 4.3. Первые три декады обеспечивают ступенчатое изменение индуктивности, четвертая — плавнопеременная (вариометр).

  • 4.4. Каждая декада магазина астатическая и конструктивно выполнена в виде двух секционированных катушек

с параллельными осями.

• 4.5, Сопротивление постоянному току магазина с и? менением величины включенной индуктивности остается практически неизменным за счет включения в секции д< кад замещающих катушек, выполненных из манганиновой проволоки.



• 4.6. Переключающие устройства позволяют полностью отключать неработающие декады магазина, что уменьшает емкостные влияния в токоведущей части схемы, а также обеспечивают возможность выключения замещающих кату* шей невключениых декад (положение ^О,ВЫКЛ.^Г), при этом омическое сопротивление магазина уменьшается.

• 4.7, Параллельное подключение конденсаторов к замещающим сопротивлениям декад делает начальную индуктивность магазина практически неизменной для положений переключателя "О*¹ и 'ВЫКЛ.',

Вариометр магазина состоит из двух неподвижных изоляционных плат (статор), на которых размещены четыре катушки, и одной подвижной платы (ротор), на которой также расположены четыре катушки. Включение катушек астатическое.

4.9. По принципу действия прибор относится к мерам магазинного типа, на которых во время работы устанавливается требуемое номинальное значение индуктивности или регулируется (например, при выполнении процесса уравновешивания) , после чего прочитывается отсчетное значение индуктивности.

• 5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 5.1. При выполнении измерений в схемах с магазином индуктивности должны соблюдаться правила Госэнергонадзора по технической эксплуатации и технике безопасности при эксплуатации электроизмерительных приборов.

• 8. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

• 6.1. Перед работой произведите внешний осмотр магазина и убедитесь в отсутствии механических повреждений.

• 6.2. Не включайте магазин в цепь с током более 0,25А. Напряжение на зажимах магазина rte Должно превышать 250 В.

• 6.3. Если требуется малое значение начальной индуктивности, подключите магазин к схеме зажимами *T*-^r4*i в случае, если есть возможность дополнительной компенсации начальной индуктивности в схеме, следует пользоваться зажимами ^г1* - *3*, при этом омическое сопротивление магазина будет меньше на ЗООм.

• 6.4. Если по условиям эксплуатации декады, высшие по значению индуктивности, включать не требуется, установите ручки их переключателей в положение *ВЫКЛ.^Г, при этом омическое сопротивление магазина значительно уменьшится.

• 6.5. При работе на частоте 1000Гц и выше для уменьшения частотной погрешности рекомендуется экран магазина (зажим *) подсоединить к зажиму *2*, *3* или *4*.

• 6.6. Отсчет *10* на каждой декаде соответствует *1* следующего разряда.



• 7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ



  7.1. Возможные неисправности и методы их устранения приведены в таблице.

  Наименование неисправности. внешнее проявление и дополнительные признаки

  1.Отсчет включенной индуктивности не соответствует ее действительному значению

  Вероятная причина

  Метод устранения

  Неправильно выставлена ручка на оси переключателя

  Ослабьте стопорные винты и снимите ручку переключателя. Поверните ось переключателя против часовой стрелки до упора и, выставив ручку в положение *ВЫКЛ.* гэатяннте стопорные винты

2.При вращении ручки переключателя величина включенной индуктивности не меняется

Продолжение. таблицы

• 8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

  • 8.1. Магазины не должны находиться в* транспортных ящиках завода-изготовителя более допустимого срока, ука занного на ящиках, считая со дня отгрузки с завода-изготовителя.



• 8.2, Хранение магазинов на складах должно производиться на стеллажах в упаковочных коробках.

Хранение магазинов в рабочих помещениях должно производиться в закрытых шкафах.

• 8.3. В помещениях для храпения магазинов не должно быть пыли, а также газов и паров, вызывающих коррозию Температура воздуха в помещениях для хранения долж на быть от +10 до +35 С, относительная влажность не должна превышать 80%.

• 8,4. Транспортирование магазина может производиться любым видом транспорта в соответствующей упаковке с соблюдением обычных, при отгрузке и транспортировании электроизмерительных приборов, мер предосторожности в соответствии с требованиями ГОСТ 9181-59.

• 9. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

9.1. Магазины индуктивности, находящиеся в эксплуатации, должны периодически поверяться в соответствии с п^лй— ствуюшей Инструкцией 179-55 Госстандарта СССР.

Периодичность поверки магазинов индуктивности устанавливается органами Государственного надзора.

Зак.422  15.111.1973г.

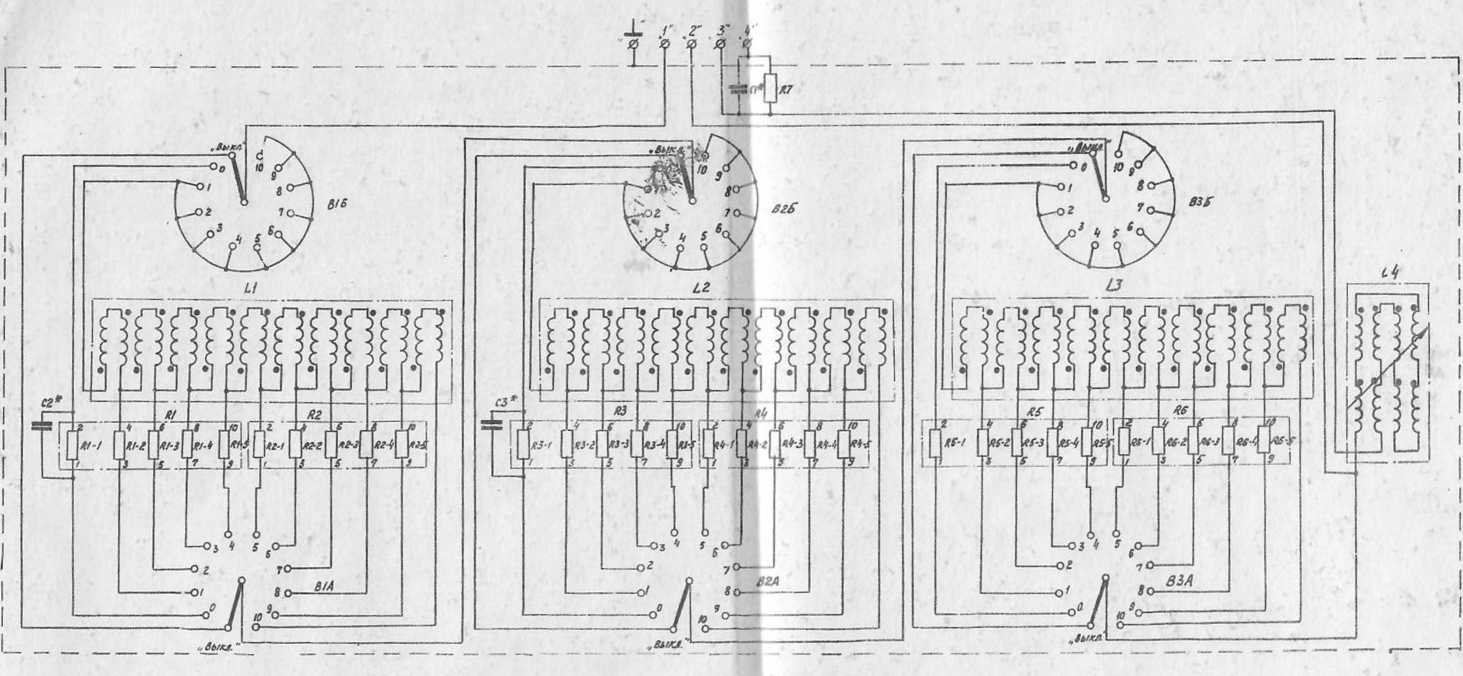

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ к схеме

* ~ Лоддирается ори регулировании

Cf*C2*C3*- лаЯгоняются лонденсапррами из ряда /000,3400-3300р700; ЗЮО; S303; 7300; SSOO пФ,

Opt/ooP ори необходимости
