Методика поверки «МОДУЛИ ПРЕОБРАЗОВАТЕЛЯ ИЗМЕРИТЕЛЬНОГО СКОРОСТИ МПИС-02» (МП СЛЕШ.402223.015 ПМ2)

Научно-производственное предприятие "САРМАТ"

Россия, г. Ростов-на-Дону

СОГЛАСОВАНО

Тех ни чески й^директор

МАТ»

В.А.Романов

со Е со 'О

3

е

CD X 3

со

со

Е (О ю

с

о

С

Инв. № подл. I Подпись и дата I Взам. инв. N° I Ине. № дубл. I Подпись и дата

Инв. № подл. I Подпись и дата I Взам. инв. Nq I Инв. № дубл. I Подпись и дата

• 3 Требования к квалификации поверителей

  • 3.1 К проведению измерений при поверке и обработке результатов измерений допускаются лица, аттестованные в качестве поверителя, изучившие эксплуатационную документацию на изделие и средства его поверки, а также прошедшие инструктаж по технике безопасности в установленном порядке.

    Ине. № подл. I Подпись и дата I Взам. ине. № I Ине. № дубл. I Подпись и дата

    Изм.	Лист	№ докум.	Подпись	Дата

    Лист

• 4 Требования безопасности

  • 4.1  При проведении поверки должны быть соблюдены требования безопасности в соответствии с "Правилами технической эксплуатации электроустановок потребителями" и "Правилами техники безопасности при эксплуатации электроустановок потребителями", а также правила безопасности, приведенные в руководстве по эксплуатации САЕШ.402223.015 РЭ.

  • 4.2  К работе с изделием допускаются лица, имеющие группу допуска не ниже II для установок с напряжением до 1000 В.

    Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. N° дубл. I Подпись и дата

    Изм.	Лист	№ докум.	Подпись	Дата

    Лист

• 5 Условия поверки

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C...................................20 ± 5;

• - относительная влажность воздуха, %..............................................65 ± 15;

• - атмосферное давление, кПа..........................................от 84 до 106;

  - питание средств поверки - от сети переменного тока напряжением (220 ± 22) В, частотой (50,0 ± 0,5) Гц.

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. N° дубл. I Подпись и дата

  Изм.	Лист	№ докум.	Подпись	Дата

  Лист

• 6 Подготовка к поверке

  • 6.1  Выполнить внешний осмотр изделия и убедиться в отсутствии механических повреждений изделия.

  • 6.2  Собрать схему проверки изделия согласно приложению Б.

  • 6.3  Установить на вольтметре РЗ режим измерения переменного напряжения. Установить все тумблеры платы проверки МПИС в средние положения.

  • 6.4  Установить выходное напряжение источника постоянного тока Р2 равным ипит. 1 = 5 В и ток ограничения 1 А.

  • 6.5  Запустить программу «TEST         MPIS-02», согласно

САЕШ.402223.015 ПА.

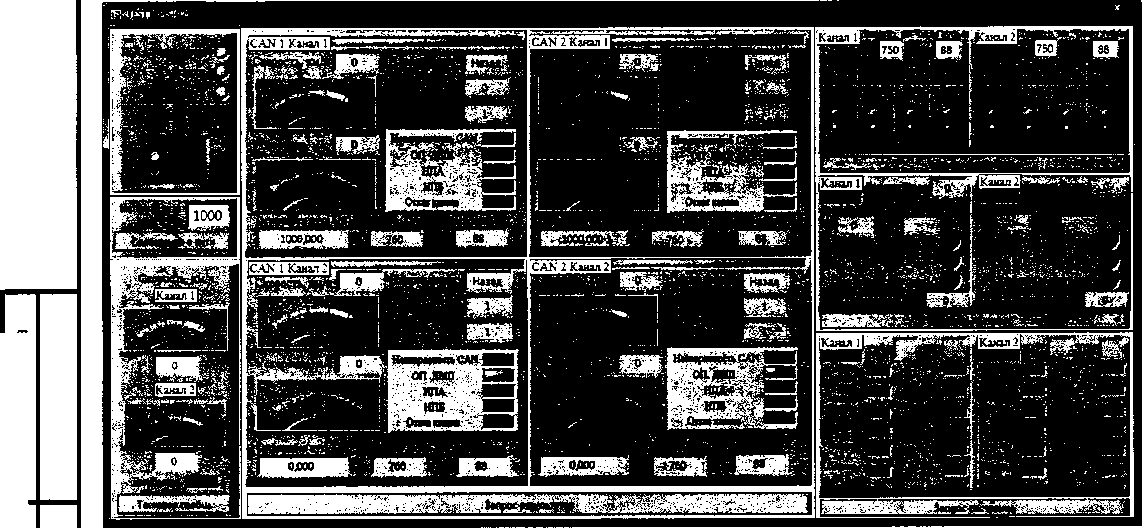

• 6.6  Проконтролировать появление на экране монитора персонального компьютера окна «TEST MPIS-02», приведенное на рисунке 1.



  Рисунок 1

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. | Подпись и дата

• 6.7  В окне «TEST MPIS-02» в разделе «Задание параметров» для каналов 1 и 2 установить тумблеры в следующие положения:

• - тип датчика - ДВШ;

• - режим запрос - Выкл.;

• - инверсия - Выкл.;

• - разр. контроль - Выкл..

• 6.8  Установить для первого канала диаметр D = 700 мм и число зубьев Z = 80, а для второго канала диаметр D = 900 мм и число зубьев Z = 109.

• 6.9  Настроить осциллограф Р5 в режиме работы последовательной CAN шины в соответствии его руководством по эксплуатации.

• 6.10 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-ON» и «PWR2-ON» соответственно.

  					САЕШ.402223.015 ПМ2	Лист
  						10
  Изм.	Лист	Ns докум.	Подпись	Дата

• 6.11 Проконтролировать на передней панели изделия состояния светодиодных индикаторов «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2», которые должны светиться зеленым цветом.

• 6.12 В окне «TEST MPIS-02» щелкнуть один раз левой клавишей «мышки» по клавише «Задание параметров».

• 6.13 В окне «TEST MPIS-02» щелкнуть один раз левой клавишей «мышки» по клавише «Запрос настроек» проконтролировать установленные в первом и втором каналах параметры в соответствии с таблицей 3.

Таблица 3

6.14 В окне «TEST MPIS-02» в разделе «Сообщение о пути» установить интервал пути Shht = 1 000 м, а затем щелкнуть один раз левой клавишей «мышки» по клавише «Сообщение о пути».

• 6.15 В левом верхнем углу окна «TEST MPIS-02» проконтролировать следующие состояния:

• - IXXAT - индикатор включен;

• - CAN-1 - индикатор включен;

• - CAN-2 - индикатор включен;

• - № места МПИС М = 1.

• 6.16 Установить тумблер SA10 платы проверки МПИС в положение «PLACE-О» и проконтролировать в левом верхнем углу окна «TEST MPIS-02» № места МПИС М = 0.

• 6.17 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF» и «PWR2-OFF» соответственно и проконтролировать на передней панели изделия состояния светодиодных индикаторов «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2», которые должны быть выключены.

  Изм.	Лист	№ докум.	Подпись	Дата

  Лист

• 7 Проведение поверки

  • 7.1  Внешний осмотр

    • 7.1.1 При выполнении внешнего осмотра необходимо:

• - визуально проверить изделие на отсутствие механических повреждений и дефектов покрытий, препятствующих чтению надписей, ухудшающих технические характеристики и влияющих на работоспособность. Изделия, имеющие механические повреждения к поверке не допускаются;

• - проверить контакты разъема изделия, которые должны быть чистыми и не иметь повреждений.

• 7.2 Опробование

  • 7.2.1  Измерение скорости движения электропоезда

    • 7.2.1.1  Установить на генераторе Р1          режим формирования сиг

налов прямоугольной формы и установить параметры для сигналов первого и второго каналов генератора в соответствии с таблицей 4.

• 7.2.1.2 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-0N» и «PWR2-OFF» соответственно.

• 7.2.1.3  Проконтролировать на передней панели изделия состояния светодиодных индикаторов «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2», первый из которых должен светиться зеленым цветом, а второй - погашен.

• 7.2.1.4 Установить тумблер SA11 платы проверки МПИС в положение «GEN11GEN12.

• 7.2.1.5  Проконтролировать в окне TEST MPIS-02 состояния разделов «CAN 1 Канал 1», «CAN 1 Канал 2», «CAN 2 Канал 1», «CAN 2 Канал 2» в соответствии с таблицей 5.

  Изм.	Лист	№ докум.	Подпись	Дата

  Лист

Таблица 5

• 7.2.1.6 Выключить первый и второй каналы генератора Р1.

• 7.2.1.7 Установить на генераторе Р1 режим формирования пачки импульсов прямоугольной формы и установить следующие параметры:

непрерывные циклы;

задержка - 0;

интервал - 20 с;

стробированная зона.

• 7.2.1.8 Включить первый канал генератора Р1 и проконтролировать поступление от генератора Р1 нулевой (начальной) пачки импульсов по появлению в окне TEST MPIS-02 в разделах «CAN 1 Канал 1», «CAN 2 Канал 1» показаний скорости (80,0 ± 1,0) км/ч

• 7.2.1.9 По окончании нулевой (начальной) пачки импульсов длительностью 10 с, когда скорость в первом канале изделия станет нулевой, щелкнуть один раз левой клавишей «мышки» по клавише «Сообщение о пути» и проконтролировать состояния разделов «CAN 1 Канал 1», «CAN 1 Канал 2», «CAN 2 Канал 1», «CAN 2 Канал 2», показания оставшегося пути в которых должны быть равны 1000 м.

• 7.2.1.10 Проконтролировать поступление первой пачки импульсов по появлению в окне TEST MPIS-02 в разделах «CAN 1 Канал 1», «CAN 2 Канал 1» показаний скорости (80,0 ± 1,0) км/ч..

• 7.2.1.11 По окончании первой пачки импульсов длительностью 10 с, когда скорость в первом канале изделия станет нулевой, проконтролировать в разделах «CAN 1 Канал 2», «CAN 2 Канал 2» оставшийся путь, который должен быть равен (777,875 ± 0,125) м.

  Изм.	Лист	№ докум.	Подпись	Дата

  Лист

• 7.2.1.12 Выполнить требования п. 7.2.1.1.

• 7.2.1.13 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF» и «PWR2-ON» соответственно.

• 7.2.1.14 Проконтролировать на передней панели изделия состояния светодиодных индикаторов «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2», первый из которых должен быть погашен, а второй - светиться зеленым цветом.

• 7.2.1.15 Установить тумблер SA11 платы проверки МПИС в положение «GEN21GEN22.

• 7.2.1.16 Проконтролировать в окне TEST MPIS-02 состояния разделов «CAN 1 Канал 1», «CAN 1 Канал 2», «CAN 2 Канал 1», «CAN 2 Канал 2» в соответствии с таблицей 6.

  Инв. № подл. I Подпись и дата I Взам. ине. № I Инв. № дубл. I Подпись и дата

  Таблица 6

  	Параметр	Разделы окна «TEST MPIS-02»
  		CAN 1 Канал 1	CAN 1 Канал 2	CAN 2 Канал 1	CAN 2 Канал 2
  	Скорость, км/ч	0	75,5 ± 1,0	0	75,5 ± 1,0
  	Ускорение, м/с2	0	0	0	0
  	Направление	-	Вперед	-	Вперед 1}
  	Диаметр D, мм	700	900	700	900
  	Число зубьев Z	80	109	80	109
  	i (№ канала МПИС)	0	1	0	1
  	m (№ места МПИС в составе ИС)	0	0	0	0
  	Неисправность CAN	Нет2)	Нет2)	Нет2)	Нет2)
  	Отказ канала	Нет2)	Нет2)	Нет2)	Нет2)
  	- допускается индикация «Назад». 2) - индикатор не светится.

• 7.2.1.17 Выполнить требования пп. 7.2.1.6,7.2.1.7.

• 7.2.1.18 Включить первый канал генератора Р1 и проконтролировать поступление от генератора Р1 нулевой (начальной) пачки импульсов по появлению в окне TEST MPIS-02 в разделах «CAN 1 Канал 1», «CAN 2 Канал 2» показаний скорости (75,5 ± 1,0) км/ч

• 7.2.1.19 По окончании нулевой (начальной) пачки импульсов длительностью 10 с, когда скорость во втором канале изделия станет нулевой, щелкнуть один раз левой клавишей «мышки» по клавише «Сообщение о пути» и проконтролировать состояния разделов «CAN 1 Канал 1», «CAN 1 Канал 2», «CAN 2 Канал 1», «CAN 2 Канал 2», показания оставшегося пути в которых должны быть равны 1000 м.

  					САЕШ.402223,015 ПМ2	Лист
  						14
  Изм.	Лист	№ докум.	Подпись	Дата

• 7.2.1.20 Проконтролировать поступление первой пачки импульсов по появлению в окне TEST MPIS-02 в разделах «CAN 1 Канал 2», «CAN 2 Канал 2» показаний скорости (75,5 ± 0,5) км/ч..

• 7.2.1.21 По окончании первой пачки импульсов длительностью 10 с, когда скорость во втором канале изделия станет нулевой, проконтролировать в разделах «CAN 1 Канал 2», «CAN 2 Канал 2» оставшийся путь, который должен быть равен (790,375 ± 0,125) м.

• 7.2.1.22 Выполнить требования п. 7.2.1.1.

• 7.2.2 Проверка формирования синусоидального сигнала скорости для системы АРС

  • 7.2.2.1  Подключить первый канал осциллографа Р4, вольтметр РЗ и частотомер Р6 к разъему ARS платы проверки МПИС. На частотомере включить фильтр нижних частот.

  • 7.2.2.2 Установить тумблер SA7 платы проверки в положение «ARS2» и проконтролировать наличие синусоидального сигнала АРС2 по первому каналу осциллографа Р4, измерить вольтметром РЗ среднеквадратическое значение напряжения сигнала АРС2, которое должно быть равно (200 ± 50) мВ.

  • 7.2.2.3  Измерить с помощью частотомера Р6 частоту синусоидального сигнала АРС2, которая должна быть равна (415,25 ± 0,50) Гц.

  • 7.2.2.4 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

  • 7.2.2.5 Установить тумблер SA11 платы проверки МПИС в положение «GEN11GEN12».

  • 7.2.2.6 Установить тумблер SA7 платы проверки в положение «ARS1» и проконтролировать наличие синусоидального сигнала АРС1 по первому каналу осциллографа Р4, измерить вольтметром РЗ среднеквадратическое значение напряжение сигнала АРС1, которое должно быть равно (200 ± 50) мВ.

  • 7.2.2.7 Измерить с помощью частотомера Р6 частоту синусоидального сигнала АРС1, которая должна быть равна (440,0 ± 0,5) Гц.

• 7.2.3 Измерение ускорения движения электропоезда

  • 7.2.3.1  Подключить первый канал осциллографа Р4 к разъему IZ платы проверки МПИС.

  • 7.2.3.2 Установить тумблеры SA1 и SA11 платы проверки МПИС в положения «IZ 1» и «GEN11GEN12».

  • 7.2.3.3  Установить на генераторе Р1 режим качания частоты в соответствии с его руководством по эксплуатации.

  • 7.2.3.4  Установить параметры качания:

• - тип - линейное;

• - начальная частота - fii = 1 Гц;

• - конечная частота - fk = 808 Гц;

• - время развертки - tp = 43 с;

  					САЕШ.402223.015 ПМ2	Лист
  						15
  Изм.	Лист	Ns докум.	Подпись	Дата

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• - время возврата - tB = 43 с;

• - время удержания - tyfl = 10 с;

• - амплитуда - 5 В.

• 7.2.3.5  Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 1 до 808 Гц.

• 7.2.3.6 Проконтролировать в течение времени развертки tp в разделах «CAN 1 Канал 1», «CAN 2 Канал 1» значения ускорения, которые должны быть равны (0,52 ±0,10) м/с²

• 7.2.3.7 После окончания времени удержания tyfl проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 808 до 1 Гц.

• 7.2.3.8  Проконтролировать в течение времени возврата tB проконтролировать в разделах «CAN 1 Канал 1», «CAN 2 Канал 1» значения ускорения, которые должны быть равны минус (0,52 ±0,10) м/с².

• 7.2.3.9 Установить тумблеры SA1 и SA11 платы проверки МПИС в положения «IZ2» и «GEN21GEN22». Установить параметр качания генератора «конечная частота» - 856 гц.

• 7.2.3.10 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

• 7.2.3.11 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 1 до 856 Гц.

• 7.2.3.12 Проконтролировать в течение времени развертки tp в разделах «CAN 1 Канал 2», «CAN 2 Канал 2» значения ускорения, которые должны быть равны (0,52 ±0,10) м/с².

• 7.2.3.13 После окончания времени удержания tyfl проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 856 до 1 Гц.

• 7.2.3.14 Проконтролировать в течение времени развертки tp в разделах «CAN 1 Канал 2», «CAN 2 Канал 2» значения ускорения, которые должны быть равны минус (0,52 ±0,10) м/с².

• 7.2.3.15 Установить все тумблеры платы проверки МПИС в средние положения.

• 7.2.3.16 Изделие считается работоспособным (опробованным) и допускается для проведения поверки, если при выполнении проверки выполнялись требования пп. 7.2.1 , 7.2.2,7.2.3.

• 7.3 Определение (контроль) метрологических характеристик

  • 7.3.1 Определение допускаемой основной абсолютной погрешности СИ измерения скорости движения

    • 7.3.1.1  Закрыть программу «TEST MPIS-02», выполнить требования п. 7.2.1.1.

      					САЕШ.402223.015 ПМ2	Лист
      						16
      Изм.	Лист	№ докум.	Подпись	Дата

    • 7.3.1.2 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

    • 7.3.1.3 Установить тумблер SA11 платы проверки МПИС в положение «GEN11GEN12.

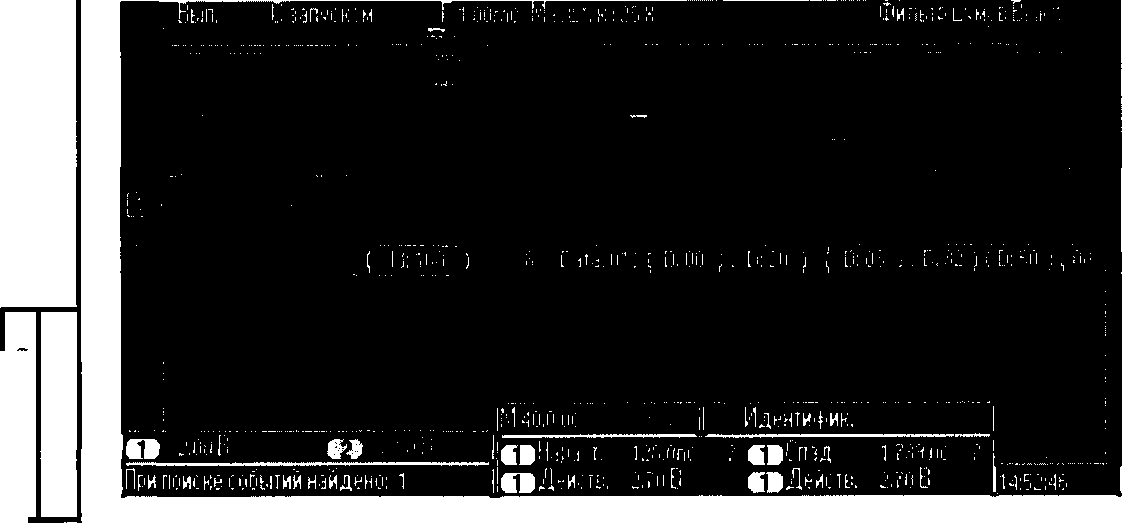

    • 7.3.1.4 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100 в третьем и четвертом байтах значение скорости VI в первом канале, записанное в виде целого числа, умноженного на 10. Младший байт передается первым. Например, если третий и четвертый байты равны 0x20 и 0x03 в соответствии с рисунком 2, что соответствует значению 0x0320 в шестнадцатеричной системе счисления и 800 в десятичной, то значение скорости равно VI = 800/10 = 80,0 км/ч. Дискретность определения скорости VI составляет 0,1 км/ч. Для перевода шестнадцатеричных чисел в десятичные здесь и далее можно пользоваться стандартным калькулятором ОС Windows.



      Рисунок 2

      • 7.3.1.5  Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100 пятый байт, значение которого равно значению диаметра D1- 650, установленному в первом канале изделия. Например, если пятый байт равен 0x32, что соответствует значению 50, то значение диаметра равно D1 = 50+650 = 700 мм. Дискретность задания диаметра D1 составляет 1 мм.

      • 7.3.1.6 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100 шестой байт, значение которого равно числу зубьев Z1, установленному в первом канале изделия. Например, если шестой байт равен 0x50, что соответствует значению Z1 = 80. Возможные значения зубьев Z1 - 80, 88, 92 и 109.

      • 7.3.1.7 Вычислить действительное значение скорости движения по первому каналу изделия Уд1, км/ч, по формуле

      Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. | Подпись и дата

У_Д1 =(3,6.10‘³. Tr.FreH’ D1)/Z1                       (1)

где

л - число ПИ;

FreH - частота прямоугольных импульсов, поступающих на вход первого канала от генератора Р1;

D1 - заданное значение диаметра по кругу катания колеса колёсной пары в первом канале изделия;

Z1 - заданное количество зубьев шестерни редуктора в первом канале изделия.

• 7.3.1.8 Вычислить основную абсолютную погрешность измерения скорости ДУ1, км/ч, в первом канале изделия по формуле

ДУ1=У_д1-У1                              (2)

• 7.3.1.9  Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 10 Гц.

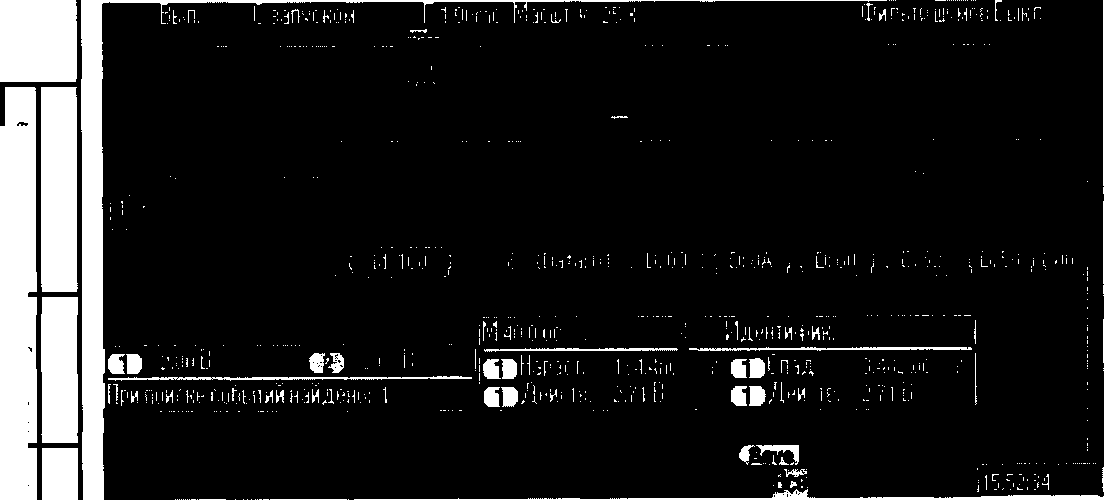

• 7.3.1.10 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100 в третьем и четвертом байтах значение скорости VI в первом канале, значение которой, например, равно ОхОООА в соответствии с рисунком 3, что соответствует значению 10, а скорость, измеренная в первом канале изделия равна VI = 10/10 = 1,0 км/ч.

Рисунок 3

• 7.3.1.11 Выполнить требования пп. 7.3.1.5, 7.3.1.6.

• 7.3.1.12 Вычислить Уд1 по формуле (1).

• 7.3.1.13 Вычислить ДУ1 в первом канале по формуле (2).

• 7.3.1.14 Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 1213 Гц.

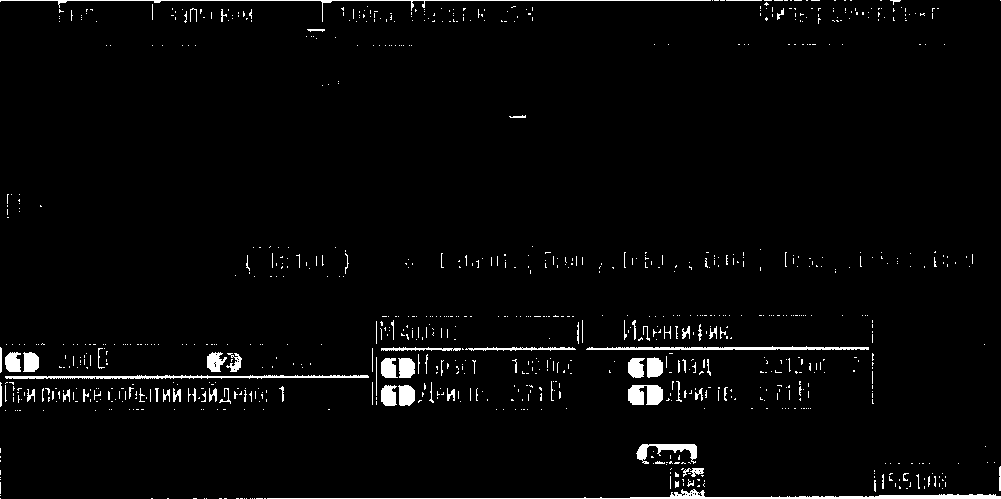

• 7.3.1.15 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100 в третьем и четвертом байтах значение скорости VI в первом канале, значение которой, например, равно 0х04В0 в соответствии с ри-

Рисунок 4

• 7.3.1.24 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101 пятый байт, значение которого равно значению диаметра D2 - 650, установленному во втором канале изделия. Например, если пятый байт равен OxFA, что соответствует значению 250, то значение диаметра равно D2 = 250+650 = 900 мм.

• 7.3.1.25 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101 шестой байт, значение которого равно числу зубьев Z2, установленному во втором канале изделия. Например, если шестой байт равен 0x6D, что соответствует значению Z1 = 109.

• 7.3.1.26 Вычислить действительное значение скорости движения по второму каналу изделия У_д2, км/ч, по формуле

У_д2 = (3,6 »10'³« Tr.FreH’ D2)/Z2                         (3)

где

л - число ПИ;

FreH - частота прямоугольных импульсов, поступающих на вход второго канала от генератора Р1;

D2 - заданное значение диаметра по кругу катания колеса колёсной пары во втором канале изделия;

Z2 - заданное количество зубьев шестерни редуктора во втором канале изделия.

• 7.3.1.27 Вычислить основную абсолютную погрешность измерения скорости ДУ2, км/ч, во втором канале изделия по формуле

ДУ2 = У_д2 - V2                                   (4)

• 7.3.1.28 Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 11 Гц.

• 7.3.1.29 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101 в третьем и четвертом байтах значение скорости У2 во втором канале, значение которой, например, равно ОхОООА, что соответствует значению 10, а скорость, измеренная во втором канале изделия, равна V2= 10/10= 1,0 км/ч

• 7.3.1.30 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.1.31 Вычислить Уд2 по формуле (3).

• 7.3.1.32 Вычислить ДУ2 во втором канале по формуле (4).

• 7.3.1.33 Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 1285 Гц.

• 7.3.1.34 Проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101 в третьем и четвертом байтах значение скорости V2 во втором канале, значение которой, например, равно 0х04В0, что соответствует значению 1200, а скорость, измеренная во втором канале изделия, равна У2= 1200/10= 120,0 км/ч

  					САЕШ.402223.015 ПМ2	Лист
  						21
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 7.3.1.35 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.1.36 Вычислить Уд2 по формуле (3).

• 7.3.1.37 Вычислить AV2 во втором канале по формуле (4).

• 7.3.1.38 Вычислить Уд2 и AV2 по формулам (3) и (4) соответственно для значений Z, D, FreH приведенным в таблице 7.

• 7.3.1.39 Установить все тумблеры платы проверки МПИС в средние положения.

• 7.3.1.40 Пределы допускаемой основной абсолютной погрешности СИ измерения скорости движения для первого AV1 и второго AV2 каналов изделия должны быть не более ± 1 км/ч.

• 7.3.1.41 Значение полученной абсолютной погрешности измерения скорости движения СИ занести в протокол.

• 7.3.2 Определение допускаемой основной абсолютной погрешности СИ формирования прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары

  • 7.3.2.1  Подключить первый канал осциллографа Р4 и частотомер Р6 к разъему IZ платы проверки МПИС.

  • 7.3.2.2  Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 10 Гц.

  • 7.3.2.3 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

  • 7.3.2.4 Установить тумблер SA11 платы проверки МПИС в положение «GEN11GEN12».

  • 7.3.2.5 Установить тумблер SA1 платы проверки МПИС в положение «IZ1».

  • 7.3.2.6 Проконтролировать выходные импульсы первого канала изделия по первому каналу осциллографа Р4, которые должны иметь вид согласно рисунку 5.

    3,1±0,ЗВ
    0+0,ЗВ

    Рисунок 5

  • 7.3.2.7 Измерить частотомером Р6 частоту выходных импульсов первого канала изделия FnMnl, Гц.

  • 7.3.2.8 Вычислить основную абсолютную погрешность частоты AF1, Гц, выходных импульсов первого канала изделия по формуле

    					САЕШ.402223.015 ПМ2	Лист
    						22
    Изм.	Лист	№ докум.	Подпись	Дата

AF1 = FreH - FhmiiI

• 7.3.2.9  Установить поочередно на генераторе Pl частоты сигналов первого и второго каналов генератора равными FreH = 320; 640; 960; 1285 Гц.

• 7.3.2.10 Для каждой установленной частоты выполнить требования пп.7.3.2.6 - 7.3.2.8.

• 7.3.2.11 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

• 7.3.2.12 Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 10 Гц.

• 7.3.2.13 Установить тумблер SA11 платы проверки в положение «GEN21GEN22».

• 7.3.2.14 Установить тумблер SA1 платы проверки МПИС в положение «IZ2».

• 7.3.2.15 Проконтролировать выходные сигналы второго канала изделия по первому каналу осциллографа Р4, которые должны иметь вид согласно рисунку 5.

• 7.3.2.16 Измерить частотомером Р6 частоту выходных импульсов второго канала изделия Еимп2, Гц.

• 7.3.2.17 Вычислить основную абсолютную погрешность частоты AF2, Гц, выходных импульсов второго канала изделия по формуле

AF2 = FreH - Еимп2                         (6)

• 7.3.2.18 Установить поочередно на генераторе Р1 частоты сигналов первого и второго каналов генератора равными FreH = 320; 640; 960; 1285 Гц.

• 7.3.2.19 Для каждой установленной частоты выполнить требования пп.7.3.2.15 -7.3.2.17.

• 7.3.2.20 Установить все тумблеры платы проверки МПИС в средние положения.

• 7.3.2.21 Пределы допускаемой основной абсолютной погрешности СИ формирования прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары, для первого AF1 и второго AF2 каналов изделия должны быть не более ± 0,5 Гц.

• 7.3.2.22 Значение полученной основной абсолютной погрешности СИ формирования прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары, занести в протокол.

• 7.3.3 Определение допускаемой основной абсолютной погрешности СИ при формировании синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда

  • 7.3.3.1  Подключить первый канал осциллографа Р4, частотомер Р6 и вольтметр РЗ к разъему ARS платы проверки МПИС.

  • 7.3.3.2  Выполнить требования пп. 6.5 - 6.13.

  • 7.3.3.3  Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 40 Гц.

    					САЕШ.402223.015 ПМ2	Лист
    						23
    Изм.	Лист	№ докум.	Подпись	Дата

  • 7.3.3.4 Закрыть программу «TEST MPIS-02».

  • 7.3.3.5 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

  • 7.3.3.6 Установить тумблер SA11 платы проверки в положение «GEN11GEN12.

  • 7.3.3.7 Установить тумблер SA7 платы проверки в положение «ARS1».

  • 7.3.3.8 Проконтролировать наличие синусоидального сигнала АРС1 по первому каналу осциллографа Р4.

  • 7.3.3.9  Измерить вольтметром РЗ среднеквадратическое значение сигнала АРС1, величина которого должна быть равна (200 ± 50) мВ.

  • 7.3.3.10 Измерить частотомером Р6 частоту сигнала АРС1 первого канала изделия Fapcl = (22,0 ± 0,5) Гц.

  • 7.3.3.11 Вычислить действительное значение скорости движения по первому каналу Уд1, км/ч, по формуле (1).

  • 7.3.3.12 Вычислить действительное значение частоты сигнала АРС1 Fapc_fll, Гц, по формуле

Рарсд1 = У_Д1 • К                            (7)

где К = 5,5 Гц/км/ч - крутизна преобразования.

• 7.3.3.13 Вычислить основную абсолютную погрешность частоты AF1, Гц, сигнала АРС1 по формуле

AFapcl = Рарсд1 - Fapcl                            (8)

• 7.3.3.14 Установить поочередно на генераторе Р1 частоты сигналов первого и второго каналов генератора равными FreH = 283; 525; 768; 1000 Гц в соответствии с таблицей 8.

Таблица 8

• 7.3.3.15 Для каждой установленной частоты выполнить требования пп.7.3.3.8 - 7.3.3.13.

• 7.3.3.16 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

  					САЕШ.402223.015 ПМ2	Лист
  						24
  Изм.	Лист	№ докум.	Подпись	Дата

73.3.Y1 Установить на генераторе Р1 частоту сигналов первого и второго каналов генератора равной FreH = 43 Гц.

• 7.3.3.18 Установить тумблер SA11 платы проверки в положение «GEN21GEN22.

• 7.3.3.19 Установить тумблер SA7 платы проверки в положение «ARS2».

• 7.3.3.20 Проконтролировать наличие синусоидального сигнала АРС2 по первому каналу осциллографа Р4.

• 7.3.3.21 Измерить вольтметром РЗ среднеквадратическое значение сигнала АРС2, величина которого должна быть равна (200 ± 50) мВ.

• 7.3.3.22 Измерить частотомером Р6 частоту сигнала АРС2 второго канала изделия Fapc2, Гц = (22,0 ± 0,5) Гц.

• 7.3.3.23 Вычислить действительное значение скорости движения по второму каналу У_д2, км/ч, по формуле (3).

• 7.3.3.24 Вычислить действительное значение частоты сигнала АРС2 Fapcj2, Гц, по формуле

Fapc_fl2 = Уд2 • К                             (9)

• 7.3.3.25 Вычислить основную абсолютную погрешность частоты AF2, Гц, сигнала АРС2 по формуле

AFapc2 = Рарсд2 - Fapc2                          (10)

• 7.3.3.26 Установить поочередно на генераторе Р1 частоты сигналов первого и второго каналов генератора равными FreH = 300; 557; 814; 1060 Гц в соответствии с таблицей 9.

Таблица 9

• 7.3.3.27 Для каждой установленной частоты выполнить требования пп.7.3.3.20 - 7.3.3.25.

• 7.3.3.28 Установить все тумблеры платы проверки МПИС в средние положения.

  					САЕШ.402223.015 ПМ2	Лист
  						25
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 7.3.3.29 Пределы допускаемой основной абсолютной погрешности СИ формирования синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда, для первого AFapcl и второго AFapc2 каналов изделия должны быть не более ± 0,5 Гц.

• 7.3.3.30 Значение полученной основной абсолютной погрешности СИ при формировании синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда, занести в протокол.

• 7.3.4 Определение допускаемой основной абсолютной погрешности СИ измерения ускорения движения электропоезда

  • 7.3.4.1  Подключить первый канал осциллографа Р4 к разъему IZ платы проверки МГГИС.

  • 7.3.4.2 Установить тумблеры SA1 и SA11 платы проверки МПИС в положения «IZ1» и «GEN11GEN12».

  • 7.3.4.3 Установить тумблеры SA8 и SA9 платы проверки МПИС в положение «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

  • 7.3.4.4  Установить на генераторе Р1 режим качания частоты в соответствии с его руководством по эксплуатации.

  • 7.3.4.5  Установить параметры качания:

• - тип - линейное;

• - начальная частота - fii = 10 Гц;

• - конечная частота - fie = 20 Гц;

• - время развертки - tp = 10 с;

• - время возврата - tB = 10 с;

• - время удержания - tyii =10 с;

• - амплитуда - 5 В.

• 7.3.4.6  Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 10 до 20 Гц.

• 7.3.4.7  При возрастании частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100, второй байт (значение ускорения передается однобайтным целым числом со знаком в дополнительном коде), значение которого, например, равно 0x03, что соответствует значению 3, а ускорение, измеренное в первом канале изделия равно А1 = 3/100 = 0,03 м/с².

• 7.3.4.8  Выполнить требования пп. 7.3.1.5, 7.3.1.6.

• 7.3.4.9 Вычислить действительное значение ускорения движения по первому каналу изделия Ад1, м/с², по формуле

Ад1=(10'³. n .AFreH ’Dl)/(AfZl)                (11)

где

л - число ПИ;

AFreH = fx - fit - изменение частоты прямоугольных импульсов, поступающих на вход первого канала от генератора Р1, за время развертки или за время возврата;

D1 - заданное значение диаметра по кругу катания колеса колёсной пары в первом канале изделия;

Z1 - заданное количество зубьев шестерни редуктора в первом канале изделия.

• 7.3.4.10 Вычислить основную абсолютную погрешность измерения ускорения ДА1, м/с², в первом канале изделия по формуле

ДА1=А_д1-А1                         (12)

• 7.3.4.11 После окончания времени удержания 1уд проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 20 до 10 Гц.

• 7.3.4.12 При уменьшении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100, второй байт, значение которого, например, равно OxFD, что соответствует значению минус 3, а ускорение, измеренное в первом канале изделия равно А1 = минус 3/100 = минус 0,03 м/с².

• 7.3.4.13 Выполнить требования пп. 7.3.1.5, 7.3.1.6.

• 7.3.4.14 Вычислить А_д1, м/с², по формуле (11).

• 7.3.4.15 Вычислить АА1, м/с², в первом канале изделия по формуле (12).

• 7.3.4.16 Изменить параметры качания:

• - начальная частота - fii = 1200 Гц;

• - конечная частота - fie = 1210 Гц.

• 7.3.4.17 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р5 увеличение частоты прямоугольных импульсов от 1200 до 1210 Гц.

• 7.3.4.18 Выполнить требования пп. 7.3.4.7 - 7.3.4.10.

• 7.3.4.19 После окончания времени удержания 1уд проконтролировать по экрану осциллографа Р5 уменьшение частоты прямоугольных импульсов от 1210 до 1200 Гц.

• 7.3.4.20 Выполнить требования пп. 7.3.4.12 - 7.3.4.15.

• 7.3.4.21 Изменить параметры качания:

• - начальная частота -fii = 10 Гц;

• - конечная частота - fk = 440 Гц.

• 7.3.4.22 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р5 увеличение частоты прямоугольных импульсов от 10 до 440 Гц.

• 7.3.4.23 При увеличении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100, второй байт, значение которого, например, равно 0x76, что соответствует значению 118, а ускорение, измеренное в первом канале изделия равно А1 = 118/100 = 1,18 м/с²

• 7.3.4.24 Выполнить требования пп. 7.3.1.5, 7.3.1.6.

• 7.3.4.25 Вычислить Ад1, м/с², по формуле (11).

• 7.3.4.26 Вычислить АА1, м/с², в первом канале изделия по формуле (12).

• 7.3.4.27 После окончания времени удержания 1уд проконтролировать по экрану осциллографа Р5 уменьшение частоты прямоугольных импульсов от 440 до 10 Гц.

  					САЕШ.402223.015 ПМ2	Лист
  						27
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. N° подл. I Подпись и дата I Взам. инв. N° I Инв. N° дубл. I Подпись и дата

• 7.3.4.28 При уменьшении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x100, второй байт, значение которого, например, равно 0х8А, что соответствует значению минус 118, а ускорение, измеренное в первом канале изделия равно А1 = минус 118/100 = минус 1,18 м/с².

• 7.3.4.29 Выполнить требования пп. 7.3.1.5, 7.3.1.6.

• 7.3.4.30 Вычислить Ад1, м/с², по формуле (11).

• 7.3.4.31 Вычислить АА1, м/с², в первом канале изделия по формуле (12).

• 7.3.4.32 Изменить параметры качания:

• - начальная частота - 1н = 780Гц;

• - конечная частота- fk = 1210 Гц.

• 7.3.4.33 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 780 до 1210 Гц.

• 7.3.4.34 Выполнить требования пп. 7.3.4.23 - 7.3.4.26.

• 7.3.4.35 После окончания времени удержания tyfl проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 1210 до 780 Гц.

• 7.3.4.36 Выполнить требования пп. 7.3.4.28 - 7.3.4.31.

• 7.3.4.37 Установить тумблеры SA1 и SAI 1 платы проверки МПИС в положения «IZ2» и «GEN21GEN22».

• 7.3.4.38 Установить тумблеры SA8 и SA9 платы проверки МПИС в положения «PWR1-OFF», «PWR2-OFF» и, затем «PWR1-ON», «PWR2-ON».

• 7.3.4.39 Выполнить требования пп. 7.3.4.5.

• 7.3.4.40 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 10 до 20 Гц.

• 7.3.4.41 При увеличении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101, второй байт, значение которого, например, равно 0x03, что соответствует значению 3, а ускорение, измеренное во втором канале изделия равно А2 = 3/100 = 0,03 м/с².

• 7.3.4.42 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.4.43 Вычислить действительное значение ускорения движения по второму каналу изделия А_д2, м/с², по формуле

А_д2 = (10’³. л .AFreH • D2)/ (At *Z2)                 (13)

где

л - число ПИ;

AFreH = fk - fii - изменение частоты прямоугольных импульсов, поступающих на вход второго канала изделия от генератора Р1, за время развертки или за время возврата;

D2 - заданное значение диаметра по кругу катания колеса колёсной пары во втором канале изделия;

Z2 - заданное количество зубьев шестерни редуктора во втором канале изделия.

• 7.3.4.44 Вычислить основную абсолютную погрешность измерения ускорения ДА2, м/с², во втором канале изделия по формуле

ДА2 = А_д2-А2                           (14)

• 7.3.4.45 После окончания времени удержания tyfl проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 20 до 10 Гц.

• 7.3.4.46 При уменьшении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101, второй байт, значение которого, например, равно OxFD, что соответствует значению минус 3, а ускорение, измеренное во втором канале изделия равно А2 = минус 3/100 = минус 0,03 м/с².

• 7.3.4.47 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.4.48 Вычислить Ад2, м/с², по формуле (13).

• 7.3.4.49 Вычислить ДА2, м/с², во втором канале по формуле (14).

• 7.3.4.50 Изменить параметры качания:

• - начальная частота - fk = 1200 Гц;

• - конечная частота - fk = 1210 Гц.

• 7.3.4.51 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 1210 до 1200 Гц.

• 7.3.4.52 Выполнить требования пп. 7.3.4.41 - 7.3.4.44.

• 7.3.4.53 После окончания времени удержания 1уд проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 1210 до 1200 Гц.

• 7.3.4.54 Выполнить требования пп. 7.3.4.46 - 7.3.4.49.

• 7.3.4.55 Изменить параметры качания:

• - начальная частота - fk = 10 Гц;

• - конечная частота - fk = 440 Гц.

• 7.3.4.56 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 10 до 440 Гц.

• 7.3.4.57 При увеличении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101, второй байт, значение которого, например, равно 0x70, что соответствует значению 112, а ускорение, измеренное во втором канале изделия равно А2 = 112/100 = 1,12 м/с².

• 7.3.4.58 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.4.59 Вычислить А_д2, м/с², по формуле (13).

• 7.3.4.60 Вычислить ДА2, м/с², во втором канале по формуле (14).

• 7.3.4.61 После окончания времени удержания 1уд проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 440 до 10 Гц.

• 7.3.4.62 При уменьшении частоты - проконтролировать по экрану осциллографа Р5 в сообщении с идентификатором 0x101, второй байт, значение которого, например, равно 0x90, что соответствует значению минус 112, а ускорение, измеренное во втором канале изделия равно А2 = минус 112/100 = минус 1,12 м/с².

  					САЕШ.402223.015 ПМ2	Лист
  						29
  Изм.	Лист	№ докум.	Подпись	Дата

• 7.3.4.63 Выполнить требования пп. 7.3.1.24, 7.3.1.25.

• 7.3.4.64 Вычислить А_д2, м/с², по формуле (13).

• 7.3.4.65 Вычислить АА2, м/с², во втором канале по формуле (14).

• 7.3.4.66 Изменить параметры качания:

• - начальная частота - fii = 780 Гц;

• - конечная частота- fK - 1210 Гц.

• 7.3.4.67 Запустить на генераторе Р1 режим качания частоты и проконтролировать по экрану осциллографа Р4 увеличение частоты прямоугольных импульсов от 780 до 1210 Гц.

• 7.3.4.68 Выполнить требования пп. 7.3.4.57 - 7.3.4.60.

• 7.3.4.69 После окончания времени удержания гуд проконтролировать по экрану осциллографа Р4 уменьшение частоты прямоугольных импульсов от 1210 до 780 Гц.

• 7.3.4.70 Выполнить требования пп. 7.3.4.62 - 7.3.4.65.

• 7.3.4.71 Установить все тумблеры платы проверки МПИС в средние положения.

• 7.3.4.72 Пределы допускаемой основной абсолютной погрешности СИ измерения ускорения движения электропоезда, для первого АА1 и второго АА2 каналов изделия должны быть не более ± 0,1 м/с².

• 7.3.4.73 Значение полученной основной абсолютной погрешности СИ измерения ускорения движения электропоезда занести в протокол.

  Инв. № подл. I Подпись и дата I Взам. инв. № I Ине. № дубл. I Подпись и дата

  					САЕШ.402223.015 ПМ2	Лист
  						30
  Изм.	Лист	№ докум.	Подпись	Дата

Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубп. I Подпись и дата

Приложение А

(справочное)

Перечень документов, на которые даны ссылки в настоящем ПМ2

Таблица АЛ

Р5

Р1

АЗ

Линия CAN1

"PWR2

+

"DVSH"

"IMIT"

+

я

Линия

Р2

Р2

XS2

XS4 X

XS3 X
