УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Антенны измерительные рамочные активные АИРЗ-х

МЕТОДИКА ПОВЕРКИ г. Мытищи 2018 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны измерительные рамочные активные АИРЗ-1 и АИРЗ-З (далее - антенны) и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодичес кой поверке

1 Внешний осмотр

6.1

4-

+

2 Опробование

6.2

+

+

3 Определение метрологических характеристик

  • 3.1 Определение   диапазона   рабочих

частот,     значения     коэффициента

калибровки антенны в диапазоне рабочих частот

  • 3.2 Определение            погрешности

коэффициента калибровки

6.3

  • 6.3.1

  • 6.3.2

+

+

+

Проведение сокращенной поверки антенн измерительных рамочных активных АИРЗ-1 и АИРЗ-З не возможно

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3.1, 6.3.2

Рабочий эталон 2 разряда единиц напряженности электромагнитного поля (диапазон частот установки магнитного поля с кольцами Гельмгольца от 300 Гц до 5 МГц, диапазон частот установки магнитного поля с рамочными антеннами от 0,01 до 30 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 6 %);

рабочий эталон 2 разряда по ГОСТ Р 8.808-2012 ГСП. Государственная поверочная схема для средств измерений напряженности магнитного поля (диапазон частот от 5-10'6 до 30 МГц, пределы допускаемых относительных погрешностей 5-10'2 - 8-10‘2)

Примечания:

  • 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных, в таблице 2.

  • 2 Применяемые средства поверки должны быть исправны и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                     20±5;

  • - относительная влажность окружающего воздуха. %         до 80:

  • - атмосферное давление, кПа (мм рт.ст.)                      от 626 до 795;

  • - напряжение питающей сети. В                              220±22;

  • - частота питающей сети, Гц                        50±1.

  • 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

  • - выполнить операции, оговоренные в технической документации на антенну по её подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

  • - отсутствии механических повреждений;

  • - чистоте разъемов:

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

  • 6.1.2 Результаты поверки считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.2 Опробование
  • 6.2.1 Произвести опробование работы антенны для оценки её исправности.

При опробовании проверить возможность сборки, установки и включения антенны.

  • 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки, установки и включения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

6.3.1. Определение диапазона рабочих частот, значения коэффициента калибровки антенны в диапазоне рабочих частот

  • 6.3.1.1 Определение коэффициента калибровки антенны АИРЗ-1 на частотах 100 и 200 Гц осуществить при помощи рабочего эталона 2 разряда по ГОСТ Р 8.808-2012 «ГСП. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц» в соответствии с руководством по эксплуатации эталона.

  • 6.3.1.2 Определение коэффициента калибровки антенн АИРЗ-1 и АИРЗ-З в диапазоне частот от 300 Гц до 30 МГц осуществить при помощи рабочего эталона 2 разряда единицы напряженности магнитного поля по ГОСТ Р 8.808-2012 (установка магнитного поля с кольцами Гельмгольца, установка с рамочными антеннами) КОСИ НЭМП «Панировка -ЭМ» соответствии с руководством по эксплуатации эталона.

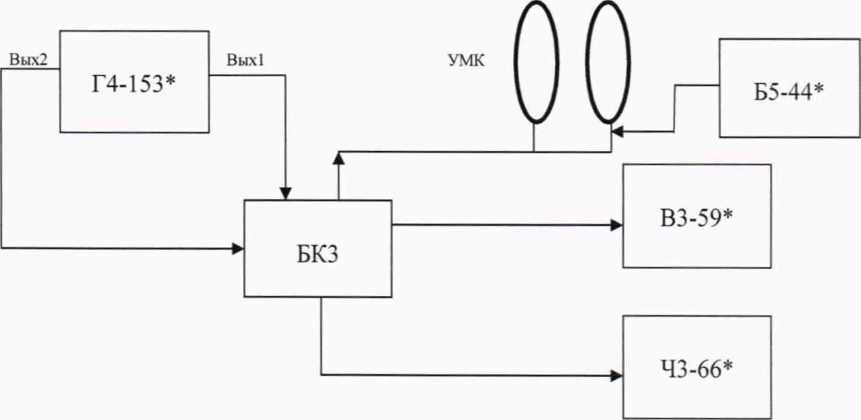

Собрать схему, представленную на рисунке 1.

Рисунок 1 - Структурная схема измерений.

Примечание:* - здесь и далее средство измерений из состава КОСИ НЭМП «Панировка-ЭМ».

Измерения на установке УМК провести в ручном режиме (блок интерфейсных плат унифицированный БИПУ в стойках генераторно-измерительной СГИ1 и измерительноинформационной СИИ1 и в пульте генераторно-измерительном ПГИ-1 не включать).

Провести подготовку к работе в соответствии с документом «Установка магнитного поля с кольцами Гельмгольца. Техническое описание и инструкция по эксплуатации».

Частоту выходного сигнала генератора Г4-153* установить равной 300 Гц. уровень сигнала 100 мВ.

На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59* и частотомера 43-66*.

В соответствии с РЭ вольтметра ВЗ-59* и частотомера 43-66* измерить уровень и частоту выходного сигнала генератора Г4-153*. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи кнопок управления, расположенных на лицевой панели генератора Г4-153*.

Эквивалентную напряженность магнитного поля, воспроизводимого в УМК, рассчитать по формуле (1):

Е = U-KEU,

5

(1)

где Е - эквивалентная напряженность магнитного поля между кольцами Гельмгольца. В/м;

U - уровень выходного сигнала генератора, измеренный вольтметром ВЗ-59*, В;

КЕи - коэффициент преобразования УМК, записанный в свидетельстве о поверке. 1/м.

Поверяемую антенну установить в рабочей зоне колец УМК на диэлектрическом штативе на согласованной поляризации.

Выход антенны АИРЗ-1 подключить к входу вольтметра ВЗ-59* стойки измерительно-информационной СИИ1. Блок питания стабилизированный, входящий в состав антенны АИРЗ-1. подключить к согласующему устройству и включить в сеть. Подключение антенны АИРЗ-З производить через устройство развязывающее УР 2.6.

Измерить уровень сигнала на выходе антенны.

Коэффициент калибровки антенны на фиксированной частоте рассчитать по формуле (2):

Каир=—,                              (2)

где Кдцр - коэффициент калибровки антенны, м'1;

Е - эквивалентная напряженность магнитного поля, рассчитанная по формуле (1), В/м;

Ua - уровень сигнала на выходе антенны, измеренный вольтметром ВЗ-59*. В.

Провести пересчет коэффициента калибровки Каир в логарифмические единицы дБ (м1) по формуле (3):

Каи = 20-1§Каир.                                      (3)

Аналогичные измерения и расчеты для антенн АИРЗ-1 и АИРЗ-З провести на частотах в соответствии с таблицей 3.

Таблица 3

Частотные точки

АИРЗ-1

АИРЗ-З

0,3 кГц; 0.5 кГц; 1 кГц;

2 кГц; 5 кГц; 10 кГц; 20 кГц; 50 кГц; 100 кГц;

200 кГц; 300 кГц; 400 кГц

9 кГц; 10 кГц; 20 кГц; 50 кГц;

100 кГц; 200 кГц; 500 кГц;

1 МГц; 2МГц; 5 МГц; 10 МГц;

20 МГц; 30 МГц

Диапазон рабочих частот антенны определить по результатам измерений коэффициента калибровки.

  • 6.3.1.3 Результаты поверки считать положительными, если значения коэффициента калибровки и диапазон рабочих частот антенны соответствуют таблице 4.

Таблица 4

Наименование характеристики

Значение

АИРЗ-1

АИРЗ-З

Диапазон рабочих частот, МГц:

от 0,0001 до 0.4

от 0.009 до 30

Коэффициент калибровки в диапазоне

Наименование характеристики

Значение

АИРЗ-1

АИРЗ-З

рабочих частот, дБ (м'1)

от 30 до 80

от 15 до 35

6.3.2 Определение погрешности коэффициента калибровки

Погрешность коэффициента калибровки для каждой частоты рассчитать по формуле:

ДА' = £ -К„,                            (9)

где Кп - значение коэффициента калибровки, полученное при периодической поверке;

К - значение коэффициента калибровки, полученное при первичной поверке. Результаты поверки считать положительными, если значения погрешности коэффициента калибровки находятся в пределах ± 2,0 дБ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки на антенну выдается свидетельство установленного образца.

  • 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 7.3 Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

  • 7.4 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

Начальник отдела

К. Черняев

В. Медведева

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
