СОГЛАСОВАНО амеетитель руководителя ЛОЕИ СЮШПРОММАШ ТЕСТ» ”ПРОММА^|!!

S ’ [

3 ° i Й о \

х.ДххА 2021 г.

✓а >

<0 £

Лапшинов В. А.

ТЕСТ’1

Государственная система обеспечения единства измерений

Газоанализаторы Teledyne API

МЕТОДИКА ПОВЕРКИ

МП-231/11-2020

г. Москва, 2021 г.

1. Общие положения

1.1 Настоящая методика поверки распространяется на Газоанализаторы Teledyne API (далее - газоанализаторы), производства Teledyne Advanced Pollution Instrumentation, США и устанавливает методику их первичной (до ввода в эксплуатацию и после ремонта) и периодической поверки (в процессе эксплуатации).
1.2 При проведении поверки должна обеспечиваться прослеживаемость газоанализаторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2664 от 14 декабря 2018 г.
1.3 Настоящей методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализатора с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2. Операции поверки средства измерений

1.2 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

№ п/п	Наименование операции	Номер пункта ме-тодики поверки	Обязательность проведения операции при поверке
№ п/п	Наименование операции	Номер пункта ме-тодики поверки	первичной	периодической
1	Внешний осмотр средства измерений	7	да	да
2	Подготовка к поверке и опробование средства измерений	8	да	да
3	Проверка программного обеспечения средства измерений	9	да	да
4	Определение метрологических характеристик средства измерений	10	да	да

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3. Требования к условиям проведения поверки

3.1 При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C от +15 до +25

относительной влажности окружающей среды, % от 30 до 80

атмосферное давление, кПа от 84,0 до 106,7

мм рт. ст. от 630 до 800

4. Требования к специалистам, осуществляющих поверку

4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерения, участвующие при проведении поверки.

5. Метрологические и технические требования к средствам поверки 5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
7-10	Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60 °C, влажности от 0 до 99 %, давления от 840 до 1060 гПа
10	Рабочий эталон 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы нулевого воздуха - рабочие эталоны 1-го разряда Т701, Т701Н, 751Н, 751, per. №57258-14)
	Рабочий эталон 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей - рабочие эталоны 1-го разряда Т700, 700Е, T700U, 700EU, Т700Н, Т703, 703Е, T703U, 702, Т750 рег.№ 58708-14)
	Рабочий эталон 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)
	Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (Приложение А)
	Поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-82 в баллоне под давлением
	Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением
	Секундомер электронный Интеграл С-01 (рег.№ 44154-16)
	Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17), верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4
	Трубка фторопластовая по ТУ 6-05-2059-87*.
	Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см²*
1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А; - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3. 2) Все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
3) Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки

6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным Госгортехнадзором России от 25.03.2014 № 116;
6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.
6.5 К поверке допускаются лица, изучившие руководство по эксплуатации.

7. Внешний осмотр средства измерений

7.1 При внешнем осмотре устанавливают соответствие газоанализаторы следующим требованиям:

- отсутствие внешних повреждений, влияющих на работоспособность;
- исправность органов управления (кнопки, переключатели, тумблеры);
- четкость надписей на панели;
- маркировка, соответствующая требованиям эксплуатационной документации.

7.2 Результаты внешнего осмотра положительные, если газоанализаторы соответствуют указанным выше требованиям.

8. Подготовка к поверке и опробование средства измерений

8.1 Подготовка к поверке
- 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.
- 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
- 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
- 8.1.4 Выдержать поверяемый газоанализатор и средства поверки при температуре поверки в течение не менее 2 ч.
- 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства поверки к работе в соответствии с эксплуатационной документацией.
8.2 Опробование
- 8.2.1 Проверка общего функционирования.
- 8.2.2 Проверка общего функционирования газоанализаторов проводят путем включения газоанализаторов и прохождения в автоматическом режиме процедуры загрузки внешнего ПО и его проверки с помощью операционной системы прибора.
- 8.2.3 Результат поверки считают положительным, если после окончания загрузки ПО газоанализаторы автоматически переходят в режим измерений. После истечения времени, достаточного для прогрева газоанализатора, в соответствии с эксплуатационной документацией, переходят к поверочным процедурам.

9. Проверка программного обеспечения средства измерений

9.1 Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО газоанализатора, посредством вызова на дисплей номера версии встроенного ПО:
- для всех моделей, кроме 430 и 465L в меню SETUP -> INSTRUMENT -> PODUCT INFO, строка Package Version;
- для моделей 430, 465L в меню Rev Unit.
- сравнивают полученную версию встроенного ПО с указанной в описании типа газоанализаторов.

9.2 Результат подтверждения соответствия ПО считают положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средств измерений.

10. Определение метрологических характеристик средства измерений

10.1 Определение погрешности газоанализатора

Погрешность измерений определяют с использованием ГС (таблица А. 1, Приложение А), подовая их на вход газоанализаторов в последовательности:

-№№ 1-2-3-4-3-2-1-4 (при поверке газоанализаторов, для которых в таблице А.1, Приложения А указаны 4 точки поверки);

-№№ 1-2-3-4-5-4-3-2-1-5 (при поверке газоанализаторов, для которых в таблице А.1, Приложения А указаны 5 точек поверки).

При подаче на газоанализаторы нулевого воздуха, измерения выполняют через 5 минут после начала его подачи на вход газоанализатора.

При приготовлении ГС с помощью генератора газовых смесей, измерения выполняют в следующей последовательности:

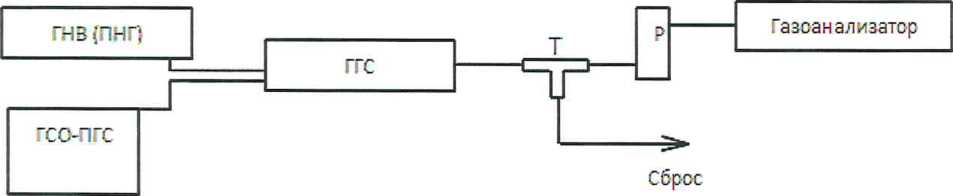

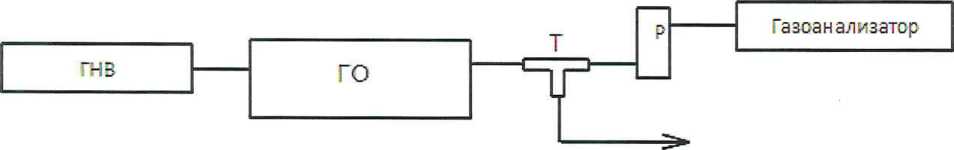

- собирают схему проведения поверки, приведенной в Приложении Б, рисунки Б. 1 и Б.2.
- в соответствии с Руководством по эксплуатации генератора газовых смесей приготавливают ГС с номинальным значением содержания определяемого компонента, указанным в таблице А. 1, Приложение А. В качестве газа-разбавителя используют воздух марки А по ТУ 6-21-5-82 или нулевой воздух от генератора нулевого воздуха. Расход ГС на выходе из генератора газовых смесей устанавливают на 10-20 % выше расхода, потребляемого газоанализатором»;
- через 5 минут после подачи ГС на вход газоанализатора регистрируют показания газоанализатора.

Значение приведенной погрешности (yi, %) газоанализатора рассчитывают по формуле (1):

₌ C(i)-c_w _ _{100 % (1)}

Св

где С(/) - измеренное значение концентрации, млн¹;

С(_Д) - действительное значение концентрации ГС, млн¹;

С_в - верхний предел диапазона измерений газоанализатора, для которого нормирована приведенная погрешность, млн¹.

Значение относительной погрешности (Si, %) газоанализатора рассчитывают по формуле (2):

₅. ₌ (^cia.-^cw_). _{100 о/о (2)}

^с(д)

10.2 Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышают пределов, указанных в Приложении В, Таблицах В.1 - В.З.

11. Оформление результатов поверки

11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.
11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.
11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Инженер по метрологии

Стажер

Методика поверки. ГСОЕИ. Газоанализаторы Teledyne API. ОЕИ Аналитика

Г.С. Володарская

А.Ф. Исангужин

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения					Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС№1	ГС №2	ГС №3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
Оксид серы SO2	Т100, N		100, Т101, N101, Т102, N102, T100U, N		100U
	от 0 до 20 млн’¹	ПНГ	-	-	—	—	ГНВ¹*
	от 0 до 20 млн’¹	-	0,015 ±0,002 млн’¹	10 ±1 млн’¹	18 ±2 млн’¹		ГГС, ГСО 10546-2014 (SO₂ в N2)
	Т100Н, N1			[ООН
	от 0 до 5000 млн ¹	ПНГ	-	-•	-	-	Воздух марки А по ТУ 6-21-5-82
	от 0 до 5000 млн ¹	-	9±1 млн’¹	2500 ±250 млн’¹	4500 ±500 млн’¹	-	ГГС, ГСО 10546-2014 (SO₂ в N2)
Сероводород H2S	Т101, N1			01
	от 0 до 10 млн’¹	ПНГ	-	-	—	—	гнв
	от 0 до 10 млн’¹	-	0,005 ±0,0001 млн'¹	5 ±0,5 млн’¹	9 ±1 млн’¹	-	ГГС, ГСО 10546-2014 (H₂S в N2)
	Т102, N1			02
	от 0 до 10 млн’¹	ПНГ	-	-	-	—	ГНВ
	от 0 до 10 млн’¹	-	0,015 ±0,002 млн’¹	5 ±0,5 млн’¹	9 ±1 млн’¹	-	ГГС, ГСО 10546-2014 (H₂S в N2)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения					Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС№1	ГС №2	ГС №3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
Сероводород H2S	Т108, N			108
	от 0 до 20 млн"¹	ПНГ	—	—	—	—	ГНВ
	от 0 до 20 млн"¹	-	0,05 ±0,005 млн"¹	10 ±1 млн"¹	18 ±2 млн"¹	-	ГГС, ГСО 10546-2014 (H₂S в N2)
Оксид азота NO	Т200, N200
	от 0 до 20 млн"¹	ПНГ	—	—	—	—	ГНВ
	от 0 до 20 млн"¹	-	0,019 ±0,002 млн"¹	1,8 ±0,2 млн"¹	10 ±1 млн"¹	18 ±2 млн"¹	ГГС, ГСО 10546-2014 (NO2/N2)
	Т200Р, N200P
	от 0 до 4 млн"¹	ПНГ	—	—	—		ГНВ
	от 0 до 4 млн"¹	-	0,019 ±0,002 млн"¹	1,8 ±0,2 млн"¹	3,6 ±1 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	T200U, N200U, T200U NOy, T200U NOy, T200UP, N200UP
	от 0 до 2 млн"¹	Г1НГ	-	—	-	—	ГНВ
	от 0 до 2 млн"¹	-	0,019 ±0,002 млн"¹	1 ±0,1 млн"¹	1,8 ±0,2 млн'¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	N500
	от 0 до 1 млн"¹	ПНГ	-	—	—	—	ГНВ
	от 0 до 1 млн"¹	-	0,019 ±0,002 млн"¹	0,5 ±0,05 млн"¹	0,9 ±0,1 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения					Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС№1	ГС №2	ГС №3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
Оксид азота NO	Т200М, N200M
	от 0 до 200 млн'¹	ПНГ	-	-	-	-	Воздух марки А по ТУ 6-21-5-82
	от 0 до 200 млн'¹	-	0,9 ±0,1 млн'¹	100 ±10 млн'¹	180 ±20 млн'¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	Т200Н, N200H
	от 0 до 5000 млн ¹	ПНГ	-	-	-	-	Воздух марки А по ТУ 6-21-5-82
	от 0 до 5000 млн ¹	-	4,5 ±0,5 млн'¹	2500 ±250 млн'¹	4500 ±500 млн'¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	T201,N201
	от 0 до 3 млн'¹	ПНГ	-	—	—	—	гнв
	от 0 до 3 млн'¹	-	0,019 ±0,002 млн'¹	1,5 ±0,15 млн'¹	2,7 ±0,3 млн'¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
Диоксид азота NO₂	Т200, N200
	от 0 до 20 млн'¹	ПНГ	-	—	—	—	ГНВ
	от 0 до 20 млн'¹	-	0,019 ±0,002 млн'¹	1,8 ±0,2 млн'¹	10 ±1 млн'¹	18 ±2 млн'¹	ГГС, ГСО 10546-2014 (NO2/N2)
	Т200Р, N200P
	от 0 до 4 млн'¹	ПНГ	-	-	—		ГНВ
	от 0 до 4 млн'¹	-	0,019 ±0,002 млн'¹	1,8 ±0,2 млн'¹	3,6 ±1 млн'¹	-	ГГС, ГСО 10546-2014 (NO2/N2)

Диоксид азота NO₂	T200U, N200U, T200U NOy, T200U NOy, T200UP, N200UP
	от 0 до 2 млн"¹	пнг	-	-	—	—	гнв
	от 0 до 2 млн"¹	-	0,019 ±0,002 млн"¹	1 ±0,1 млн"¹	1,8 ±0,2 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	N500
	от 0 до 1 млн"¹	пнг	-	-	—	—	ГНВ
	от 0 до 1 млн"¹	-	0,019 ±0,002 млн"¹	0,5 ±0,05 млн"¹	0,9 ±0,1 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	Т200М, N200M
	от 0 до 200 млн ¹	пнг	-	-	-	-	Воздух марки А по ТУ 6-21-5-82
	от 0 до 200 млн ¹	-	0,9 ±0,1 млн"¹	100 ±10 млн"¹	180 ±20 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	Т200Н, N200H
	от 0 до 5000 млн ¹	пнг	-	-	-	-	Воздух марки А по ТУ 6-21-5-82
	от 0 до 5000 млн ¹	-	4,5 ±0,5 млн"¹	2500 ±250 млн"¹	4500 ±500 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
	T201,N201
	от 0 до 3 млн"¹	пнг	-	—	—	—	ГНВ
		-	0,019 ±0,002 млн"¹	1,5 ±0,15 млн"¹	2,7 ±0,3 млн"¹	-	ГГС, ГСО 10546-2014 (NO2/N2)
Аммиак NH3	T201,N201
	от 0 до 2,6 млн"¹	пнг	-	—	—	—	ГНВ
	от 0 до 2,6 млн"¹	-	0,050 ±0,005 млн"¹	1,3 ±0,15 млн"¹	2,35 ±0,25 млн"¹	-	ГГС, ГСО 10546-2014 (NH3/N2)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения					Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС№1	ГС №2	ГС№3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
Оксид углерода СО	T300U, N300U
	от 0 до 100 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 100 млн’¹	-	0,225 ±0,025 млн’¹	50 ±5 млн’¹	90 ±10 млн'¹	-	ГГС, ГСО 10531-2014 (СО/воздух)
	Т300, N300
	от 0 до 1000 млн’¹	пнг	-	—	—	—	ГНВ
	от 0 до 1000 млн’¹	-	2,16 ±0,24 млн’¹	450 ±50 млн’¹	900 ±100 млн’¹	-	ГГС, ГСО 10531-2014 (СО/воздух)
	Т300М, N300M
	от 0 до 5000 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 5000 млн’¹	-	4,5 ±0,5 млн’¹	2500 ±250 млн’¹	4500 ±500 млн’¹	-	ГГС, ГСО 10531-2014 (СО/воздух)
Диоксид углерода СО₂	Т360, N360
	от 0 до 2000 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 2000 млн’¹	-	1,8 ±0,2 млн’¹	1000 ±100 млн’¹	1800 ±200 млн’¹	-	ГГС, ГСО 10537-2014 (СОг/воздух)
	Т360М, N360M
	от 0 до 4000 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 4000 млн’¹	-	3,6 ±0,4 млн’¹	1800 ±200 млн’¹	3600 ±400 млн’¹	-	ГГС, ГСО 10537-2014 (СО₂/воздух)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения					Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС№1	ГС №2	ГС№3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
Озон Оз	Т265, N265
	от 0 до 2 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 2 млн’¹	-	0,012 ±0,002 млн’¹	1 ±0,1 млн’¹	1,8 ±0,2 млн’¹		ГГС мод. Т703 (per. №58708-14)
	Т400, №			100
	от 0 до 5 млн’¹	пнг	-	—	—	—	ГНВ
	от 0 до 5 млн’¹	-	0,012 ±0,002 млн'¹	2,5 ±0,25 млн’¹	4,5 ±0,5 млн’¹		ГГС мод. Т703 (per. № 58708-14)
	430, 465L
	от 0 до 5 млн’¹	пнг	—	—	—	—	ГНВ
	от 0 до 5 млн’¹	-	0,09 ±0,01 млн’¹	2,5 ±0,25 млн’¹	4,5 ±0,5 млн’¹		ГГС мод. Т703 (per. № 58708-14)
Метан (СН₄), сумма углеводородов (ТНС) в пересчете на метан, сумма углеводородов за вычетом метана (NMHC)	N901
	от 0 до 1000 млн’¹	пнг	-	-	—	—	ГНВ
	от 0 до 1000 млн’¹	-	4,5 ±0,5 млн’¹	500 ±50 млн’¹	900 ±100 млн’¹	-	ГГС, ГСО 10706-2015 (СН₄/воздух)
Кислород Ог	Т802, N802, дополнительный парамагнитный датчик Ог для моделей Т100Н, N100H, Т200, N200, Т200М, N200M, Т200Н, N200H, ТЗОО, N300, Т300М, N300M, Т360, N360, Т360М, N360M
	от 0 до 100 % об.д.	Азот	-	-	-	-	Азот о.ч. по ГОСТ 9293-74
	от 0 до 100 % об.д.		2,7 ±10 % отн.	22 ±10 % отн.	50 ±10 % отн.	90 ±10 % отн.	ГСО 10706-2015 (O2/N2)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной; пуск
		ГС№1	ГС №2
Диоксид углерода СО₂	Дополнительный	4К-фотометрический датчик СО₂ для
	от 0 до 20 % об.д.	пнг	-
			0,9 ±10%
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда Т

цоли определяемого компонента ГС, пределы до-аемого отклонения			Номер ПГС по реестру ГСО или источник ГС
ГС№3	ГС №4	ГС №5	Номер ПГС по реестру ГСО или источник ГС
моделей ТЗОО, N2	Ю0, Т300М, N300]	М, Т802, N802
-	—	—	ГНВ
10 ±10 %	18 ±10%	-	ГСО 10706-2015 (CO₂/N₂)
701, Т701Н, 751Н, 751, per. №57258-14

Приложение Б

(обязательное)

Схема подачи ГС при проведении поверки газоанализаторов

ГСО-ПГС - баллоны под давлением указанные в таблицу А.1 Приложения А;

ПНГ - поверочный нулевой газ;

ГГС - генератор газовых смесей;

ГНВ - генератор нулевого воздуха;

Т - тройник;

Р - ротаметр.

Соединительные газовые линии - фторопластовые трубки.

Рисунок Б.1 - Схема подачи ГС при использовании генератора-разбавителя

Сброс

ГО - генератор озона

Рисунок Б.2 - Схема подачи ГС при использовании генератора озона

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Основные метрологические характеристики газоанализаторов

Определяемый компонент	Модель газоанализатора	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Диоксид серы SO2	Т100 N100 Т101 N101 Т102 N102 T100U N102U	от 0 до 20 млн’¹	от 0 до 0,017 млн’¹ в ключ.	±15	-
			св. 0,017 до 20 млн’¹	-	±15
	Т100Н N100H	от 0 до 5000 млн’¹	от 0 до 10 млн’¹ включ.	±15	-
			св. 10 до 5000 млн’¹	-	±15
Сероводород H2S или H2S в пересчете на SO2	Т101 N101	от 0 до 10 млн ¹	от 0 до 0,005 млн’¹включ.	±20	-
			св. 0,005 до 10 млн’¹	-	±20
TRS или TRS в пересчете на SO2	Т102 N102	от 0 до 10 млн ¹	от 0 до 0,017 млн’¹ включ.	±15	-
			св. 0,017 до 10 млн’¹	-	±15
TS или TS в пересчете на SO2	Т108 N108	от 0 до 20 млн ¹	от 0 до 0,050 млн’¹включ.	±20	-
			св. 0,050 до 20 млн’¹	-	±20
Оксид азота, сумма оксидов азота NO, N02, NOx (по Оксиду азота NO)	Т200 N200	от 0 до 20 млн’¹	от 0 до 0,019 млн’¹ включ.	±15	-
			св. 0,019 до 2 млн’¹включ.	-	±15
			св. 2 до 20 млн’¹ включ.		±15

Продолжение таблицы В.1

Определяемый компонент	Модель газоанализатора	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Оксид азота, сумма оксидов азота NO, NO2, NOx (по Оксиду азота NO)	Т200Р N200P	от 0 до 4 млн’¹	от 0 до 0,019 млн’¹ включ.	±15	-
			св. 0,019 до 4 млн’¹включ.	-	±15
	T200U N200U T200U NOy N200U NOy T200UP N200UP	от 0 до 2 млн’¹	от 0 до 0,019 млн’¹включ.	±15	-
			св. 0,019 до 2 млн’¹	-	±15
	N500	от 0 до 1 млн ¹	от 0 до 0,019 млн’¹ включ.	±15	-
			св. 0,019 до 1 млн’¹	-	±15
	Т200М N200M	от 0 до 200 млн’¹	от 0 до 1,00 млн’¹ включ.	±10	-
			св. 1,00 до 200 млн’¹	-	±10
	Т200Н N200H	от 0 до 5000 млн’¹	от 0 до 5,00 млн’¹ включ.	±10	-
			св. 5,00 до 5000 млн’¹	-	±10
	Т201 N201	от 0 до 3 млн ¹	от 0 до 0,019 млн'¹включ.	±15	-
			св. 0,019 до 3 млн’¹	-	±15
Аммиак NH3	Т201 N201	от 0 до 2,6 млн ¹	от 0 до 0,050 млн'¹ включ.	±15	-
			св. 0,050 до 2,6 млн’¹	-	±15
Оксид углерода СО	T300U N300U	от 0 до 100 млн’¹	от 0 до 0,25 млн’¹ включ.	±10	-
			св. 0,25 до 100 млн’¹	-	±10

Продолжение таблицы В.1

Определяемый компонент	Модель газоанализатора	Диапазон измерений объ-емной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Оксид угле-рода СО	ТЗОО N300	от 0 до 1000 млн'¹	от 0 до 2,4 млн'¹ включ.	±10	-
			св. 2,4 до 1000 млн'¹	-	±10
	ТЗООМ N300M	от 0 до 5000 млн'¹	от 0 до 5 млн'¹ включ.	±10	-
			св. 5 до 5000 млн'¹	-	±10
Диоксид угле-рода СО2	Т360 N360	от 0 до 2000 млн'¹	от 0 до 2 млн'¹ включ.	±10	-
			св. 2 до 2000 млн'¹	-	±10
	Т360М N360M	от 0 до 4000 млн'¹	от 0 до 4 млн'¹ включ.	±5	-
			св. 4 до 4000 млн'¹	-	±5
Озон Оз	Т265 N265	от 0 до 2 млн ¹	от 0 до 0,014 млн'¹ включ.	±20	-
			св. 0,014 до 2 млн'¹	-	±20
	Т400 N400	от 0 до 5 млн ¹	от 0 до 0,014 млн'¹включ.	±10	-
			св. 0,014 до 5 млн'¹	-	±10
	430 465L	от 0 до 5 млн'¹	от 0 до 0,10 млн'¹ включ.	±10	-
			св. 0,10 до 5 млн'¹	-	±10
Кислород О2	Т802 N802	от 0 до 100 %	от 0 до 3 % об.д. включ.	±10	-
			св. 3 до 25 % об.д. включ.	-	±10
			св. 3 до 100 % об.д.	-	±10

Продолжение таблицы В.1

Определяемый компонент	Модель газоанализатора	Диапазон измерений объ-емной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Метан (СН₄), сумма углеводородов (ТНС) в пересчете на метан, сумма углеводородов за вычетом метана (NMHC)	N901	от 0 до 1000 млн'¹	от 0 до 5 млн'¹включ.	±10	-
			св. 5 до 1000 млн'¹	-	±10
¹¹ - приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица В.2 - Основные метрологические характеристики газоанализаторов с дополнительным парамагнитным датчиком кислорода

Определяемый компонент	Метод измерений	Диапазон измерений объем-ной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Кислород 02	Парамагнитный	от 0 до 100 % об.д.	от 0 до 3 % об.д. включ.	±10	-
			св. 3 до 25 % об.д. включ.	-	±10
			св. 3 до 100 % об.д.	-	±10
’) - приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица В.З - Основные метрологические характеристики газоанализаторов с дополнитель

ным ИК-датчиком диоксида углерода

Определяемый компонент	Метод измерений	Диапазон измерений объем-ной доли определяемого компонента		Пределы допускаемой погрешности, %
				приведённая¹)	относительная
Диоксид углерода СО2	Недеспер-сионная ИК-фото-метрия	от 0 до 20 % об.д.	от 0 до 1 % об.д.	±10	-
			св. 1 до 20 % об.д.	-	±10
- приведенная погрешность нормирована к верхнему значению диапазона измерений.

Техническая поддержка

Методика поверки «ГСОЕИ. Газоанализаторы Teledyne API» (МП-231/11-2020)

Методика поверки

ГСОЕИ. Газоанализаторы Teledyne API

МП-231/11-2020

ООО "ПРОММАШ ТЕСТ"

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

1. Общие положения

2. Операции поверки средства измерений

3. Требования к условиям проведения поверки

4. Требования к специалистам, осуществляющих поверку

6. Требования (условия) по обеспечению безопасности проведения поверки

7. Внешний осмотр средства измерений

8. Подготовка к поверке и опробование средства измерений

9. Проверка программного обеспечения средства измерений

10. Определение метрологических характеристик средства измерений

11. Оформление результатов поверки

Приложение А

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Приложение Б

Схема подачи ГС при проведении поверки газоанализаторов

Приложение В

Метрологические характеристики

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСОЕИ. Газоанализаторы Teledyne API» (МП-231/11-2020)

Методика поверки

ГСОЕИ. Газоанализаторы Teledyne API

МП-231/11-2020

ООО "ПРОММАШ ТЕСТ"

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

1. Общие положения

2. Операции поверки средства измерений

3. Требования к условиям проведения поверки

4. Требования к специалистам, осуществляющих поверку

6. Требования (условия) по обеспечению безопасности проведения поверки

7. Внешний осмотр средства измерений

8. Подготовка к поверке и опробование средства измерений

9. Проверка программного обеспечения средства измерений

10. Определение метрологических характеристик средства измерений

11. Оформление результатов поверки

Приложение А

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Приложение Б

Схема подачи ГС при проведении поверки газоанализаторов

Приложение В

Метрологические характеристики

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
